ライセンスの詳細については、 第 1 章「概要」 を参照してください。
永久ライセンスを設定する際は、次の注意事項および制約事項に従ってください。
• 永久ライセンス キー ファイルを変更すると、ファイルは無効になります。
• 永久ライセンスの購入時、ライセンス キー ファイルが E メールで送信されます。ライセンス キーの使用は、ホスト ID デバイスでのみ許可されています。VSM ごとに別個のライセンス キー ファイルを入手する必要があります。
• 永久ライセンス ファイルには、VSM 用に発注した数のライセンスが含まれています。各 VEM での各 CPU に 1 つのライセンスが必要です。
• 1 つの VSM には、インストールされた VEM CPU の数に応じて複数の永久ライセンス ファイルを含めることができます。
• 永久ライセンス ファイルをインストール、アンインストール、またはコピーするには、ネットワーク管理者と同等のロールを持っている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
• 同じ VSM に複数の永久ライセンスをインストールする(ライセンス スタックともいいます)場合、各永久ライセンス キー ファイル名が一意である必要があります。
• VEM のすべての CPU のプール内に十分なライセンスがないかぎり、その VEM にライセンスを適用できません。
• 使用中のライセンスは削除できません。ライセンス ファイルをアンインストールする前に、まずすべてのライセンスを VEM から VSM ライセンス プールに移動する必要があります。
表 2-1 に、ライセンス設定のデフォルト設定を示します。
|
|
---|---|
ここでは、各 VSM で必要なライセンス ファイルを入手してインストールする方法について説明します。
ここで説明する手順を開始する前に、次のことを確認または実行しておく必要があります。
• ライセンス ファイルは、ホスト ID、または VSM デバイスに関連付けられたシリアル番号によって、各 VSM に関連付けられています。
• ライセンス ファイルには、VSM 用に発注した数のライセンスが含まれています。各 VEM での各 CPU に 1 つのライセンスが必要です。
図 2-1 のフロー チャートを使用して、VSM にライセンスをインストールするプロセスを確認します。手順が完了したら、フロー チャートに戻り、すべての手順を正しいシーケンスで行ったかどうか確認します。

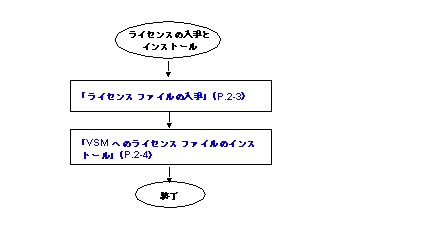

図 2-1 フロー チャート:ライセンスの入手とインストール
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• ライセンス ファイルは、ホスト ID、または VSM デバイスに関連付けられたシリアル番号によって、各 VSM に関連付けられています。
• Product Authorization Key(PAK; 製品認証キー)がソフトウェア ライセンスの Claim Certificate に含まれていることを確認します。
ソフトウェア ライセンスの Claim Certificate が見つからない場合は、 シスコ テクニカル サポート に連絡してください。
• この手順ではライセンス ファイルをコピーする必要があります。ユーザ名に、ファイルのコピーが許可されたネットワーク管理者と同等のロールが付与されている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
ステップ 1 VSM のシリアル番号(ホスト ID とも呼ばれます)を入手します。
(注) ホスト ID には、等号(=)よりも後ろに表示されるものがすべて含まれます。この例では、ホスト ID は 1280389551234985805 です。ホスト ID はステップ 5 で必要になります。
ステップ 2 ソフトウェア ライセンスの Claim Certificate で PAK を見つけます。
PAK はステップ 5 で必要になります。
ステップ 3 ソフトウェア ダウンロード Web サイトに移動します。
ステップ 4 ソフトウェア ダウンロード Web サイトから、 製品ライセンス登録 Web サイトに移動します。
ステップ 5 製品ライセンス登録 Web サイトで、VSM ライセンスを登録するための手順に従います。
ライセンス キー ファイルが E メールで送信されます。ライセンス キーの使用は、ホスト ID デバイスでのみ許可されています。各 VSM に対して別個のライセンス キー ファイルを入手する必要があります。
ステップ 7 ライセンスを VSM のブートフラッシュにコピーします。
次の手順に従って、VSM にライセンス ファイルをインストールできます。複数のライセンスをインストールすることを、スタックといいます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• この手順では、license_file.lic という名前を使用して、ライセンス ファイルをインストールします。必要に応じて別の名前を指定することもできます。
• 同じ VSM に複数のライセンスをインストールする(ライセンス スタックともいいます)場合は、各ライセンス キー ファイル名が一意であることを確認します。
• VSM にインストールする(スタックする)追加のライセンス ファイルごとに、この手順を繰り返します。
• ライセンスをインストールするには、ネットワーク管理者のロールと同等の権限を持っている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
1. install license bootflash: filename
次に、ライセンス ファイルをインストールし、その内容と使用法を表示する方法の例を示します。
n1000v# show license usage NEXUS1000V_LAN_SERVICES_PKG
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
次の手順に従って、VEM 間でライセンスを移動する、または VEM から VSM ライセンス プールに移動することによってライセンスをアンインストールできます。
次の手順に従って、たとえば VM を 1 つのホストから別のホストに移動したあとで、ライセンスを 1 つの VEM から別の VEM に移動できます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• ライセンスの移動元の VEM と、その VEM にあるライセンスの数を把握している必要があります。
• ライセンスの移動先の VEM と、必要なライセンスの数を把握している必要があります。
• 移動先の VEM にインストールされている CPU の数を把握している必要があります。
• VEM のすべての CPU に必要な十分なライセンスがプールにない場合、その VEM にライセンスを移動できません。
• ライセンスが 1 つの VEM から別の VEM に正常に移動されると、移動元の VEM の仮想イーサネット インターフェイスはサービスから削除され、移動先の VEM の仮想イーサネット インターフェイスがサービスに導入されます。
• これらのコマンド出力のフィールドの詳細については、『 Cisco Nexus 1000V Command Reference, Release 4.0(4)SV1(3) 』 を参照してください。
|
|
|
---|---|---|
svs license transfer src-vem vem_no dst-vem vem_no |
||
次の例では、ライセンスを VEM 3 から VEM 5 に移動し、移動状態をライセンス使用状況で確認する方法を示します。
n1000v# svs license transfer src-vem 3 dst-vem 5
n1000v# show license usage NEXUS1000V_LAN_SERVICES_PKG
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
次の手順に従って、たとえばライセンスを VEM から削除した場合に、ライセンスを VEM から VSM ライセンス プールに移動できます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• ライセンスを VSM ライセンス プールに移動すると、VEM 上のすべての仮想イーサネット インターフェイスはサービスから削除されます。
• これらのコマンド出力のフィールドの詳細については、『 Cisco Nexus 1000V Command Reference, Release 4.0(4)SV1(3) 』 を参照してください。
|
|
|
---|---|---|
svs license transfer src-vem vem_no license_pool |
ライセンスを VEM からライセンス プールに移動します。VEM 上のすべての仮想イーサネット インターフェイスはサービスから削除されます。 |
|
次の例では、各 VEM で使用中のライセンスを表示する方法を示します。VEM 3 のライセンスが使用されていないことに注目してください。
n1000v# show license usage NEXUS1000V_LAN_SERVICES_PKG
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
次の手順に従って、使用されていないライセンスをアンインストールできます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• 使用中のライセンスは削除できません。この手順には、ライセンス ファイルをアンインストールする前に、すべてのライセンスを VEM から VSM ライセンス プールに移動するための説明が含まれます。
• ネットワーク管理者(network-admin)のロールを持つユーザのみがライセンスをアンインストールできます。ユーザ アカウントおよびロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
• これらのコマンド出力のフィールドの詳細については、『 Cisco Nexus 1000V Command Reference, Release 4.0(4)SV1(3) 』 を参照してください。
1. copy running-config tftp:/ / server/path/filename
3. show license usage package_name
4. svs license transfer src-vem vem no license_pool
5. 各 VEM に対して 4. を繰り返します。
|
|
|
---|---|---|
copy running-config tftp: // server / path / filename |
||
|
||
show license usage package_name n1000v# show license usage NEXUS1000V_LAN_SERVICES_PKG -------------------------------------- -------------------------------------- -------------------------------------- -------------------------------------- |
各 VEM で使用中のライセンスを表示して、ライセンス ファイルをアンインストールする前にそれらのライセンスを VSM ライセンス プールに戻せるようにします。 |
|
svs license transfer src-vem vem_no license_pool |
ライセンスを VEM から VSM ライセンス プールに移動します。 ライセンスを VEM から移動すると、VEM の vEthernet インターフェイスがシャットダウンし、次の syslog が生成されます。 |
|
使用中のすべてのライセンスが VSM ライセンス プールに移動されるまで、各 VEM に対してステップ 4 を繰り返します。 |
||
|
||
(任意)実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートと再起動を行って、永久的に保存します。 |
次の例では、使用されていないライセンスをアンインストールする方法を示します。この例では、アンインストールするファイルは Enterprise.lic ファイルです。
n1000v# show license usage NEXUS1000V_LAN_SERVICES_PKG
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
--------------------------------------
n1000v(config)# copy running-config startup-config
ここでは、一時ライセンス機能のイネーブル化およびディセーブル化について説明します。内容は次のとおりです。
この手順に従って、VEM がサービスから削除されたときに、そのライセンスが使用可能なライセンスの VSM プールに戻されるように、一時ライセンスをイネーブルにすることができます。
(注) サービスの中断:一時ライセンスは接続の喪失時に VEM から削除され、接続が再開されたときに VEM に戻りません。一時ライセンスをディセーブルにしておき、使用していないライセンスを移動することを推奨します(「ライセンスのライセンス プールへの移動」を参照)。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• 一時ライセンスは、デフォルトではディセーブルです。つまり、デフォルトでは、VEM がサービスから削除されると、ライセンスは VSM プールに戻りません。
|
|
|
---|---|---|
(任意)実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートと再起動を行って、永久的に保存します。 |
この手順に従って、VEM がサービスから削除されたときに、そのライセンスが使用可能なライセンスの VSM プールに戻されないように、一時ライセンスをディセーブルにすることができます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• 一時ライセンスは、デフォルトではディセーブルです。つまり、デフォルトでは、VEM がサービスから削除されると、ライセンスは VSM プールに戻りません。
• これらのコマンド出力のフィールドの詳細については、『 Cisco Nexus 1000V Command Reference, Release 4.0(4)SV1(3) 』 を参照してください。
|
|
|
---|---|---|
(任意)実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートと再起動を行って、永久的に保存します。 |
|
|
---|---|
VSM にインストールされているライセンス ファイルの内容を表示します。この情報には、ライセンス ファイル名と評価ライセンスの有効期間が含まれます。 |
|
次の手順に従って、ライセンスと関連付けられたシリアル番号、またはホスト ID を変更できます。この手順は、再ホストとも呼ばれ、ネットワーク内の VSM を新しい VSM で置換するときに必要になります。
ここで説明する手順を開始する前に、次のことを確認または実行しておく必要があります。
• 既存の VSM のホスト ID を含む、既存のライセンス ファイルのコピーがあります。
• ライセンス ファイルは、ホスト ID、または VSM デバイスに関連付けられたシリアル番号によって、各 VSM に関連付けられています。
• ライセンス ファイルには、VSM 用に発注した数のライセンスが含まれています。各 VEM での各 CPU に 1 つのライセンスが必要です。
図 2-2 のフロー チャートを使用して、既存のライセンスのシリアル番号(ホスト ID)を変更するために必要なプロセスを確認します。手順が完了したら、フロー チャートに戻り、すべての手順を正しいシーケンスで行ったかどうか確認します。

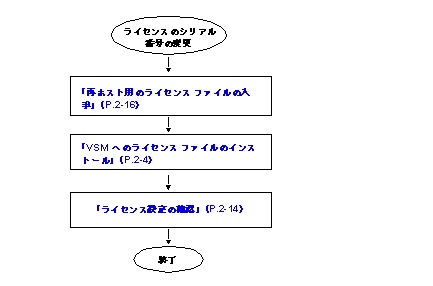

図 2-2 フロー チャート:ライセンスのシリアル番号の変更
古い VSM ホストが失われたか、破棄された場合、次の手順に従って、新しい VSM ホスト用のライセンス ファイルを入手できます。
この手順を開始する前に、次のことを確認または実行しておく必要があります。
• ライセンス ファイルは、ホスト ID、または VSM シリアル番号によって各 VSM に関連付けられています。
• ライセンス ファイルをコピーする必要があります。ユーザ名に、ファイルのコピーが許可されたネットワーク管理者(network-admin)のロールが付与されている必要があります。ユーザ アカウントとロールの詳細については、『 Cisco Nexus 1000V Security Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
ステップ 1 新しい VSM のシリアル番号(ホスト ID とも呼ばれます)を入手します。
(注) ホスト ID 番号は、等号(=)の後ろに表示されます。この例では、ホスト ID は 1280389551234985805 です。ホスト ID はステップ 5 で必要になります。
ステップ 2 次の情報を E メールで licensing@cisco.com に送信し、新しいホスト ID に再ホストするライセンス ファイルを要求します。
新しい VSM のホスト ID を含む新しいライセンス キー ファイルが、E メールで 48 時間以内に送信されます。
(注) ライセンス キー ファイルを変更しないでください。ライセンス キー ファイルをユーザが変更した場合、そのファイルは無効となります。
ステップ 4 ライセンスを VSM のブートフラッシュにコピーします。
