この章では、Firepower 9300 セキュリティ アプライアンスのメンテナンスとアップグレードの手順について説明します。ここで説明する内容は次のとおりです。

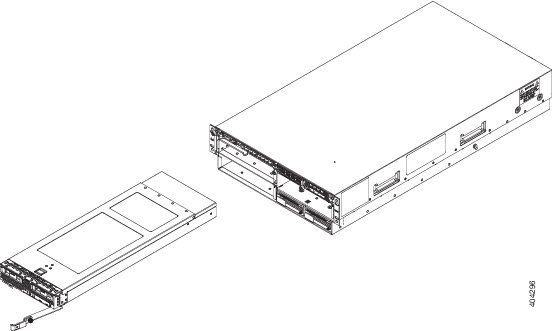

Firepower 9300 セキュリティ モジュールの取り外しはシステムの稼働中に行うことができますが、電源ボタンを使用してセキュリティモジュールをスタンバイ モードにしてから取り外すことをお勧めします。 セキュリティ モジュールの詳細については、Firepower 9300 セキュリティ モジュールを参照してください。
注意 |
セキュリティ モジュールを取り外す場合は、必ず同じスロットで交換を行ってください。そのようにしないと、計算不一致エラー メッセージが表示され、システムのリブートが必要になります。 |

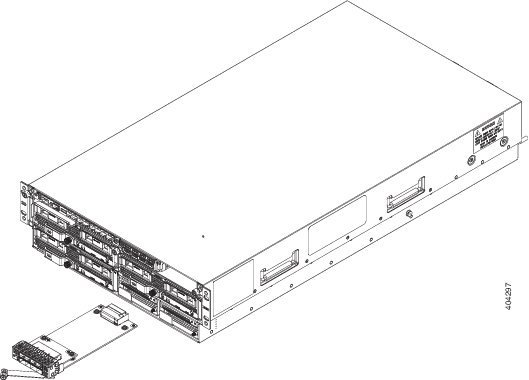

ハードウェア レベルでは、システムの稼働中に Firepower 9300 ネットワーク モジュールを取り外して交換できますが、現時点では、ソフトウェアは OIR に対応していません。 ネットワーク モジュールを取り外して交換したら、Firepower 9300 が新しいネットワーク モジュールを検出するようにシステムをリブートする必要があります。 Firepower 9300ネットワーク モジュールの詳細については、Firepower 9300 ネットワーク モジュールを参照してください。
『Configuration Guide』の手順に従って、ネットワーク モジュールに接続し、モジュールが Firepower 9300 によって正しく検出されたことを確認します。
システムの稼働中に、電源モジュールを取り外して交換することができます。 OIR の実行中、少なくとも 1 つの電源モジュールがアクティブであることを確認してください。
警告 |
110V PSU を使用している場合は、このプロセス中、セキュリティ モジュールの電源がオフになります。 電源モジュールの設定の詳細については、電源モジュールを参照してください。 |
(注) |
電源モジュールはただちに交換してください。 電源がない状態にしておくことはできません。 |

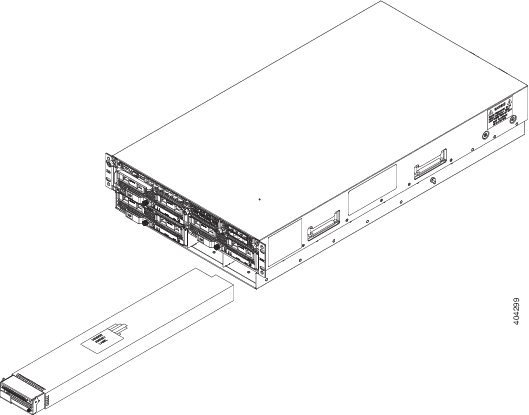

電源モジュールを取り外して交換する手順は、次のとおりです。
ステップ 1 | シャーシの前面で、電源モジュールの両側にある非脱落型ネジを緩めます。 |
ステップ 2 | 電源モジュールのハンドルを持ち上げて固定解除します。 |
ステップ 3 |
レバーを使用して電源モジュールをスロットから引き出します。 シャーシから引き出すときは、もう一方の手を電源モジュールの底面に添えて支えてください。 新しい電源モジュールをただちに取り付けます。
|
ステップ 4 | 電源モジュールのハンドルを上に向けます。 |
ステップ 5 | 電源モジュールを両手で持ち、電源モジュール ベイに差し込みます。 |
ステップ 6 | ハンドルを倒し、完全に装着されるまで電源モジュールをシャーシにゆっくりと押し込みます。 |
ステップ 7 | 非脱落型ネジを締めます。 |
ステップ 8 | 電源モジュールの LED をチェックして、電源モジュールが正常に作動していることを確認します。 詳細については、「ステータス ライト」を参照してください。 |

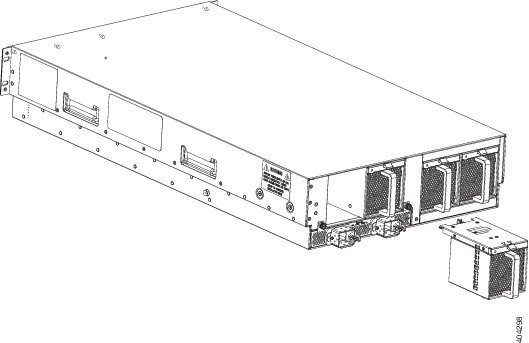

システムの稼働中にファン モジュールを取り外して交換できます。 エアーフローは前面から背面に流れます。 ファン モジュールの詳細については、ファン モジュールを参照してください。
(注) |
シャーシは、すべてのファン モジュールが装着され、それらが同時に動作していることを前提に設計されています。 ファン モジュール ベイが空になる時間は、新しいファン モジュールを交換するのに必要な時間だけにとどめておいてください。 |
ステップ 1 | ファン モジュールを取り外すには、シャーシの背面にあるファン モジュールのハンドルを持ちます。 |
ステップ 2 | ファン モジュールの上部にあるバネ式ラッチを下に押します。 |
ステップ 3 |
ファン モジュールをシャーシから引き抜きます。
|
ステップ 4 | バネ式ラッチが上になるようにファン モジュールを持って交換します。 |
ステップ 5 | ファン モジュールをシャーシに差し込み、モジュールが適切に装着されてバネ式ラッチがかかるまで押し込みます。 システムの電源がオンになったら、ファンの動作音を確認します。 ただちに、ファンの動作音が聞こえます。 動作音が聞こえない場合には、ファン モジュールがシャーシ内に完全に装着され、前面プレートがシャーシの外面と揃っていることを確認してください。 |
ステップ 6 | ファン モジュールの LED をチェックして、ファンが動作していることを確認します。 詳細については、「ステータス ライト」を参照してください。 |
目次
この章では、Firepower 9300 セキュリティ アプライアンスのメンテナンスとアップグレードの手順について説明します。ここで説明する内容は次のとおりです。
Firepower 9300 セキュリティ モジュールの取り外しはシステムの稼働中に行うことができますが、電源ボタンを使用してセキュリティモジュールをスタンバイ モードにしてから取り外すことをお勧めします。 セキュリティ モジュールの詳細については、Firepower 9300 セキュリティ モジュールを参照してください。
注意 |
セキュリティ モジュールを取り外す場合は、必ず同じスロットで交換を行ってください。そのようにしないと、計算不一致エラー メッセージが表示され、システムのリブートが必要になります。 |
ハードウェア レベルでは、システムの稼働中に Firepower 9300 ネットワーク モジュールを取り外して交換できますが、現時点では、ソフトウェアは OIR に対応していません。 ネットワーク モジュールを取り外して交換したら、Firepower 9300 が新しいネットワーク モジュールを検出するようにシステムをリブートする必要があります。 Firepower 9300ネットワーク モジュールの詳細については、Firepower 9300 ネットワーク モジュールを参照してください。
『Configuration Guide』の手順に従って、ネットワーク モジュールに接続し、モジュールが Firepower 9300 によって正しく検出されたことを確認します。
システムの稼働中に、電源モジュールを取り外して交換することができます。 OIR の実行中、少なくとも 1 つの電源モジュールがアクティブであることを確認してください。
警告 |
110V PSU を使用している場合は、このプロセス中、セキュリティ モジュールの電源がオフになります。 電源モジュールの設定の詳細については、電源モジュールを参照してください。 |
(注) |
電源モジュールはただちに交換してください。 電源がない状態にしておくことはできません。 |
電源モジュールを取り外して交換する手順は、次のとおりです。
ステップ 1 | シャーシの前面で、電源モジュールの両側にある非脱落型ネジを緩めます。 |
ステップ 2 | 電源モジュールのハンドルを持ち上げて固定解除します。 |
ステップ 3 | レバーを使用して電源モジュールをスロットから引き出します。 シャーシから引き出すときは、もう一方の手を電源モジュールの底面に添えて支えてください。 新しい電源モジュールをただちに取り付けます。 |
ステップ 4 | 電源モジュールのハンドルを上に向けます。 |
ステップ 5 | 電源モジュールを両手で持ち、電源モジュール ベイに差し込みます。 |
ステップ 6 | ハンドルを倒し、完全に装着されるまで電源モジュールをシャーシにゆっくりと押し込みます。 |
ステップ 7 | 非脱落型ネジを締めます。 |
ステップ 8 | 電源モジュールの LED をチェックして、電源モジュールが正常に作動していることを確認します。 詳細については、「ステータス ライト」を参照してください。 |
システムの稼働中にファン モジュールを取り外して交換できます。 エアーフローは前面から背面に流れます。 ファン モジュールの詳細については、ファン モジュールを参照してください。
(注) |
シャーシは、すべてのファン モジュールが装着され、それらが同時に動作していることを前提に設計されています。 ファン モジュール ベイが空になる時間は、新しいファン モジュールを交換するのに必要な時間だけにとどめておいてください。 |
ステップ 1 | ファン モジュールを取り外すには、シャーシの背面にあるファン モジュールのハンドルを持ちます。 |
ステップ 2 | ファン モジュールの上部にあるバネ式ラッチを下に押します。 |
ステップ 3 | ファン モジュールをシャーシから引き抜きます。 |
ステップ 4 | バネ式ラッチが上になるようにファン モジュールを持って交換します。 |
ステップ 5 | ファン モジュールをシャーシに差し込み、モジュールが適切に装着されてバネ式ラッチがかかるまで押し込みます。 システムの電源がオンになったら、ファンの動作音を確認します。 ただちに、ファンの動作音が聞こえます。 動作音が聞こえない場合には、ファン モジュールがシャーシ内に完全に装着され、前面プレートがシャーシの外面と揃っていることを確認してください。 |
ステップ 6 | ファン モジュールの LED をチェックして、ファンが動作していることを確認します。 詳細については、「ステータス ライト」を参照してください。 |
