章のタイトル： Firepower 9300 セキュリティ アプライアンスの取り付けと接続

目次

この章では、Cisco Firepower 9300 セキュリティ アプライアンスのラックへの取り付け方法およびコードとケーブルの接続方法について説明します。 ここで説明する内容は、次のとおりです。

Firepower 9300 のラックマウント

はじめる前に

フル装備した Firepower 9300 シャーシはかなりの重量があります。 安全上の観点から、シャーシをラックに設置する前に、セキュリティ モジュール、電源モジュール、ファン モジュールなど、重いコンポーネントをシャーシから取り外してください。

Firepower 9300 コンポーネントの取り外し方法については、メンテナンスとアップグレードを参照してください。

レール キットには以下のものが含まれています。

  • 2 本のレール

  • 4 本の 10-32 ネジ

  • 4 個の 10-32 固定ナット


（注）

プラス ドライバ、および 4 組の 10-32 ネジと固定ナット（Firepower 9300 アクセサリ キットに付属）も必要です。 アクセサリ キットの詳細については、パッケージの内容 を参照してください。
    ステップ 1   ラックの種類を確認します。 次の 3 種類のラックでレールを使用できます。 この手順では、ネジ穴ラックを使用しています。 次の図は、3 種類のラックを示しています。

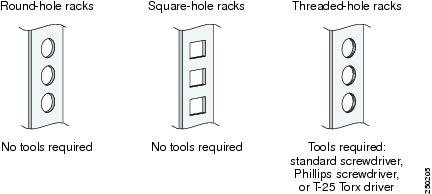

    図 1. 丸穴ラック、角穴ラック、ネジ穴ラック



    ステップ 2   正しい穴にガイド ピンを差し込み、ラックの左右の前面支柱にレールを固定します。 外側レール（丸い穴が開いているレール部分）をスライドさせて、ガイド ピンが見えるようにします。 レールの左右のマークを参考にして、ラックの正しい側にレールが取り付けられていることを確認します。

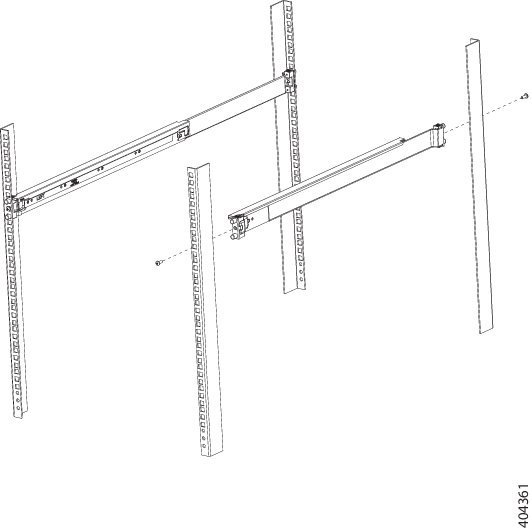

    図 2. 左右のレールをネジで固定



    ステップ 3   ラッチの端を押して、レール上をスライドさせます。
    ステップ 4   ステップ 2 と 3 を繰り返して、ラックの背面支柱にレールを取り付けます。
    ステップ 5   レール キットの 4 本の10-32 ネジを使用して、ラックにレールを固定します。
    ステップ 6   固定したレールに空の 9300 シャーシの背面を合わせます。
    ステップ 7   シャーシの突起部分がラックの支柱にぴったり重なるまで、ゆっくりと空のシャーシをラックに押し込みます。

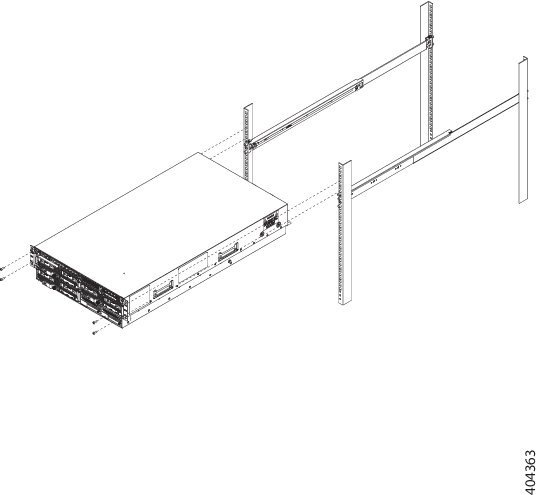

    図 3. ラック支柱に空のシャーシを背面から押し込む



    ステップ 8   4 組の 10-32 ネジと固定ナット（Firepower 9300 アクセサリ キットに付属）を使用して、シャーシの突起部分をラックに固定します。

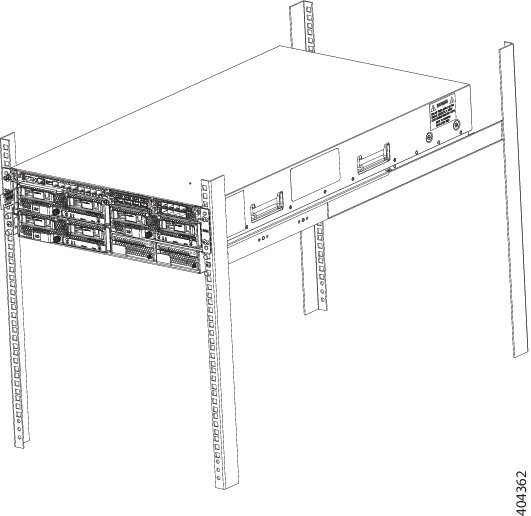

    図 4. シャーシの突起部分をネジでラックに固定



    次の作業

    ラックにシャーシを取り付ける際に取り外したコンポーネントを元に戻します。 Firepower 9300 コンポーネントの交換方法については、メンテナンスとアップグレードを参照してください。

    ケーブルの接続、電源の投入、接続の確認

    Firepower 9300 をラックに取り付けたら、次の手順に従ってケーブルの接続、電源の投入、接続の確認を行います。

      ステップ 1   コンソール ポート：CLI から Firepower 9300 を初期設定できるように、シリアル コンソール ケーブルを使用して、コンピュータまたはターミナル サーバを RJ-45 シリアル コンソール ポートに接続します（ボーレートは 9600）。

      初期設定後、Chassis Manager への SSH、Telnet、または HTTP 接続を使用して管理インターフェイスに接続し、Firepower 9300 の設定を続行できます。
      ステップ 2   管理インターフェイス：Firepower 9300 アクセサリ キットに付属している 1 ギガビット イーサネット トランシーバを管理ポートに取り付け、イーサネット ケーブルを使って、管理コンピュータをスーパーバイザ上のトランシーバに直接接続します。

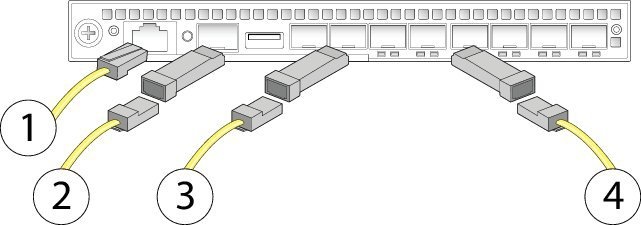

      図 5. Firepower 9300 セキュリティ アプライアンスへのケーブルの接続

      1

      コンソール ポート（RJ-45）

      2

      1 ギガビット イーサネット管理インターフェイス（RJ-45）

      3

      SFP トランシーバ用の 10 ギガビット イーサネット データ インターフェイス（RJ-45）

      （注）      セキュリティ モジュールとネットワーク モジュールで使用可能な他のデータ ポートについては、前面パネルを参照してください。
      ステップ 3   SFP/SFP+ トランシーバ：スーパーバイザ モジュールまたはネットワーク モジュールのイーサネット ネットワーク インターフェイスに、必要な SFP/SFP+ トランシーバを取り付けます。
      ステップ 4   イーサネット インターフェイス：適切なケーブルを使用して、スーパーバイザ モジュールまたはネットワーク モジュール上の SFP/SRP+ トランシーバを接続します。

      Firepower 9300 セキュリティ アプライアンス上の任意の使用可能なイーサネット ポートをフェールオーバー リンクとして使用できます。 フェールオーバー リンク インターフェイスは、通常のネットワーク インターフェイスとしては設定されません。フェールオーバー リンクとしてのみ使用されます。 ホストやリンク上にルータのない専用スイッチを使用して、フェールオーバー リンクを接続できます。
      ステップ 5   電源：電源コードを Firepower 9300 セキュリティ アプライアンスに接続し、コードのもう一方の端を電源に接続します。
      （注）

      シャーシには電源スイッチがありません。電源コードを電源に差し込むとシャーシに電源が入ります。
      ステップ 6   確認：シャーシの SYS LED を確認します。

      この LED が緑色に点灯している場合、セキュリティ アプライアンスは正常に起動しています。
      次の作業

      『Configuration Guide』の説明に従って、セキュリティ アプライアンスを設定できます。
