CISCO-CBP-TARGET-MIB オブジェクトおよび説明

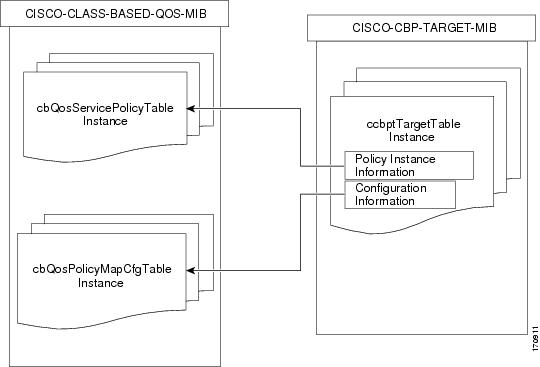

CISCO-CBP-TARGET-MIB は、特定のターゲットへのクラス ベースのポリシー割り当てを説明する ccbptTargetTable から構成されます。

次の表は CISCO-CBP-TARGET-MIB オブジェクトおよびその説明を示します。

インデックス値のデコード

CISCO-CBP-TARGET-MIB には、クラス ベースのポリシー マッピングを持つターゲットを表現するためのテキストの表記法を定義するオブジェクトが含まれます。 ターゲットには、クラス ベースのポリシーを適用できる任意の論理インターフェイスまたはエンティティを指定できます。

ccbptTarget は ccbptTargetType の値に従って解釈する必要がある一連のオクテットです。

次の図は、タイプ genIf(1) のサンプル インデックスと、設定マッピング データの出力に対応するインデックス値をデコードする方法について説明します。

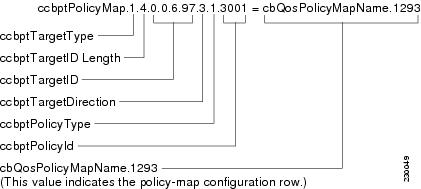

図 2. マッピング データ出力のサンプル インデックス

上の図は ccbptPolicyMap オブジェクトのインスタンスに対するオブジェクト ID（OID）のインデックス部分のマッピングを示します。 インデックスの各部分の定義は次のとおりです。

Configuration Policy Mapping Data
-------------------------------
ccbptPolicyMap.1.4.0.0.6.97.3.1.3001 = cbQosPolicyMapName.1293

左から右に説明します。

• ccbptTargetType：値 1 は genIf(1) である ccbptTargetType を示します。 ターゲット タイプは ccbptTargetId に含まれる値が ifIndex 値であることを示します。
• ccbptTargetId 長：4 の値は、次に続く ccbptTargetId の長さが 4 バイトであることを示します。 ccbptTargetId は、可変長のオクテット文字列として MIB に定義されています。 テーブルのインデックスでこのオブジェクトを示すには、オブジェクトの前にオクテット文字列の長さを示すことが必要です。
• ccbptTargetId：0.0.6.97 の値は、ターゲット ID を示します。 3 番目のインデックスの長さは全体のインデックスの 2 番目のバイトの値によって決まります。 （この例では、ターゲット ID の長さは 4 バイトです）。サポートされる ccbptTargetId の値については、QoS CBQoS 管理のインターフェイスへのポリシー マッピング サポート機能の概要を参照してください。

ifIndex の数値の例

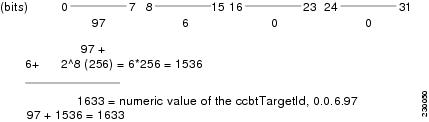

次の図は、ifIndex ccbptTargetId、0.0.6.97 の数値を示します。

図 3. ifIndex の数値

• ccbptTargetDirection：値 3 は ccbptTarget の出力方向を示します。
• ccbptPolicyType：値 1 は ciscoCbQos(1) である ccbptPolicyType を示します。
• ccbptPolicyId：値 3001 は、ターゲットに適用されるポリシー インスタンスのポリシー インデックス整数である ccbptPolicyId を示します。 値 3001 は、CISCO-CLASS-BASED-QOS-MIB の cbQosServicePolicyTable の対応するエントリの cbQosPolicyIndex の値と等しくなります。
• cbQosPolicyMapName.1293：値は、この ccbptTargetId の出力方向に適用されるポリシー マップの設定を説明する、cbQosPolicyMapTable の行を示します。

ccbptTargetId の設定可能な値

次の図は、サポートされる ccbptTargetId 値を示します。

図 4. ccbptTargetId 値

• genIf(1)、オクテット文字列（SIZE(4)）の場合：ifIndex (4d)。 値 (4d) は、例の ccbptTargetId の長さの 4 バイトの 10 進数です。

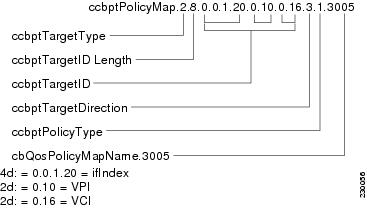

• atmPvc(2)、オクテット文字列（SIZE(8)）の場合：ATM PVC（4d:2d:2d）。 ATM PVC は 8 バイト（4d:2d:2d）の長さの ccbptTargetId を持ちます。
• frDlci(3)、オクテット文字列（SIZE(6)）：フレーム リレー ifIndex は最初の 4 バイトで、DLCI は最後の 2 バイトです（4d:2d）。
• controlPlane(4)、オクテット文字列（SIZE(4)）：コントロール プレーンのエンティティ (4d)。

CISCO-CBP-TARGET-MIB のオブジェクト

CISCO-CBP-TARGET-MIB で使用される表記法は、Abstract Syntax Notation One（ASN.1）で定義されている規則に従います。 ASN.1 は、特定のコンピュータ構造およびプレゼンテーション技法からデータ タイプを個別に説明するオープン システム インターコネクション（OSI）言語を定義します。 MIB の各オブジェクトには、オブジェクトの意味と用途の説明を含む DESCRIPTION フィールドが含まれます。このフィールドは、オブジェクトのその他の特性（SYNTAX、MAX-ACCESS、および INDEX）とともに、管理アプリケーションの開発や、ドキュメンテーションおよびテストのために、必要な情報を提供します。

ネットワーク管理者は、SNMP ベースのネットワーク管理システム（NMS）によって CISCO-CBP-TARGET-MIB のエントリ（オブジェクト）にアクセスできます。 また、標準の SNMP get 操作および getnext 操作を使用して、CISCO-CBP-TARGET-MIB 情報を取得できます。

CISCO-CBP-TARGET-MIB のスカラ オブジェクト

CISCO-CBP-TARGET-MIB には、次のサポートされていないスカラ オブジェクトが含まれています。

• ccbptPolicyNext：ccbptTargetTable で新しい概念行の作成に使用できる ccbptPolicyId の次の使用可能な値を示します。 使用可能な ID がない場合、このオブジェクトの値は 0 になります。 このオブジェクトは読み取り専用で、サポートされません。

CISCO-CBP-TARGET-MIB には、次のサポートされていないスカラ オブジェクトが含まれます。

• ccbptTargetTableLastChange：ccbptTargetTable でエントリの最後の追加または削除された時点での sysUpTime の値を示します。 エントリの数がローカル ネットワーク管理システムの最後の再初期化以降変わらない場合、このオブジェクトの値は 0 です。 このオブジェクトは読み取り専用で、サポートされています。

CISCO-CBP-TARGET-MIB での通知

CISCO-CBP-TARGET-MIB に通知はありません。
