章のタイトル： Cisco ASR 9000 シリーズ ルータでのモジュラ QoS の導入シナリオ
Cisco ASR 9000 シリーズ ルータでのモジュラ QoS の導入シナリオ
このモジュールでは、L2VPN または MPLS などの他のテクノロジー ガイドに記載されている特定の QoS 機能または QoS 実装の導入シナリオの使用例について説明します。
|
|
|
|
|---|---|---|
Cisco ASR 9000 シリーズ ルータでの QoS 展開シナリオの機能の履歴
内容
•
「関連情報」
802.1ad DEI

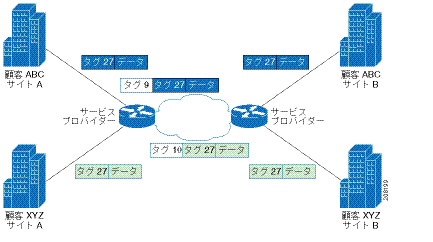

802.1ad フレームと 802.1ah フレームに含まれる Drop Eligible Indicator（DEI）ビットに基づいてトラフィックを分類できます。DEI のサポートには次の機能が含まれます。
• 特定のレートにポリシングし、トラフィックが適合または超過しているかどうかに基づいて、DEI を 0 または 1 としてマークします。
• 入力に対して、ポリシングを行い、廃棄クラスを設定します（802.1ad カプセル化が設定されていないインターフェイスでも）。
• 出力に対して、廃棄クラス値に基づいて DEI をマーキングします（802.1ad インターフェイスのみ）。
802.1ad フレームと 802.1ah フレームに含まれる Drop Eligible Indicator（DEI）ビットに基づいて輻輳を管理できます。DEI のサポートには次の機能が含まれます。
• DEI ビットの値に基づいて、重み付けランダム早期検出（WRED）を実行します。
• あるインターフェイスでの輻輳時にトラフィックに優先処理（他より大きなしきい値）を与えることによって、アクティブ キュー管理を行います。あるいは、DEI 値に基づいて不適合なトラフィックに他より小さなしきい値を設定します。
ポリシング アクションに基づく DEI のマーキング：例
この例では、ポリシング レートを 5 Mbps に設定しています。適合するトラフィックは 0 の DEI 値でマーキングします。ポリシング レートを超過したトラフィックは 1 の DEI 値でマーキングします。
着信フィールドに基づく DEI のマーキング：例
この例では、802.1ad CoS と DEI は、着信する 802.1q CoS から導かれます。CoS 値が 0 のパケットは、DEI 値 1 でマーキングされます。
DEI を使用する輻輳管理：例
この例では、DEI 値が 0 のパケットをドロップする前に、DEI 値が 1 のパケットをドロップすることで輻輳を管理します。
フレーム リレー QoS
フレーム リレー QoS と他のインターフェイス タイプとの主な違いは、以下のことを実行できることです。
（注） QoS ポリシーは、フレーム リレー サブ インターフェイスの PVC に対してのみ適用できます。フレーム リレー サブ インターフェイスに直接適用することはできません。
フレーム リレー DLCI の分類
この設定では、フレーム リレーでカプセル化されたパケットのフレーム リレー DLCI 値に基づいて照合できます。フレーム リレーでカプセル化されていないパケットはこの設定に対応しません。
DLCI 値のリストには、次の例のように、範囲や個々の値を含めることができます。
（注） DLCI のマッチングはメイン インターフェイスでのみサポートされています。
フレーム リレー DE の分類
この設定では、フレーム リレー ヘッダーに廃棄適性（DE）ビットが設定されているフレーム リレー パケットを照合できます。
フレーム リレー DE ビット 0 を照合するには、次の設定を使用します。
（注） DE ビットの分類は、レイヤ 3 インターフェイスではサポートされていません。
フレーム リレー DE のマーキング
この例では、トラフィックがポリシング認定情報レートを超えたときに fr-de ビットを設定します。そのため、（輻輳が発生したとき）下位システムでは fr-de ビットが 1 に設定されたトラフィックを廃棄します。
（注） DE ビットのマーキングは、レイヤ 3 インターフェイスではサポートされていません。
フレームリレー QoS：例
この例では、parent_policy をマルチリンク フレーム リレーのメイン インターフェイスに適用します。フレーム リレー DLCI で一致する parent_policy には 2 つのクラスがあります。マルチリンク フレーム リレーのメイン インターフェイスには、2 つのフレーム リレー PVC が設定されています（DLCI 16、DLCI 17）。
IP ヘッダー圧縮の QoS
IP ヘッダー圧縮（IPHC）プロファイルはインターフェイス上でイネーブルにできるため、QoS サービス ポリシーと一致するパケットにのみ IPHC プロファイルが適用されます。この場合、QoS サービス ポリシー クラスの属性によって、圧縮されるパケットが決まります。これによって、IPHC をより細かく調整できます。
ポリシー マップは、 service-policy コマンドを使用してインターフェイスに適用します。IPHC アクションは、出力サービス ポリシーにだけ適用されます。IPHC は入力サービス ポリシーではサポートされていません（IPHC は入力方向でサポートされていますが、入力ポリシーで IPHC を設定する使用例はありません）。
• compression header ip アクションで QoS ポリシー を作成します。
• ipv4 iphc profile profile_name mode service-policy コマンドを使用して、IPHC プロファイルをインターフェイスに付加します。
• service-policy output コマンドを使用して compression header ip アクションが含まれる QoS ポリシー を付加します。
また、次の例に示すように、 show policy-map interface コマンドを使用して、IPHC の統計情報を表示できます。
IP ヘッダー圧縮の QoS：例
この例では、 compress header ip コマンドを使用し、クラス マップのアクションとしての QoS を通じて、IPHC を設定しています。
パケットはクラス マップの基準に基づいて分類されます。ポリシー マップでは、クラスに適用する動作を指定します。IPHC は、クラスに対する compress header ip アクションを使用してイネーブルにします。QoS サービス ポリシーを持つ IPHC プロファイルを、シリアル インターフェイスに適用します。
L2VPN QoS
ここでは、次のフレーム リレー L2VPN の導入シナリオについて説明します。
• フレーム リレー <-> 疑似配線上でのフレーム リレー
（注） これらのシナリオの疑似配線を経由しないローカル接続形態もあります。ここでは、疑似配線シナリオに重点を置いて説明します。
フレーム リレー <-> 疑似配線上でのフレーム リレーの例
この例では、ルータ PE1 の入力フレーム リレー インターフェイスのフレーム リレー DLCI に基づいて照合を行い、fr-de 値を設定できることを示します。この設定は、L2VPN 疑似配線に引き継がれます。フレーム リレー パケットがフレーム リレー l2transport インターフェイスを経由してルータ PE2 から出るとき、fr-de 値はそのままです。
この設定を変更し、L2VPN を越えてフレーム リレー QoS 値に引き継ぐことができます。図 1図 1 にネットワーク トポロジを示します。
フレーム リレー <-> 疑似配線上でのイーサネット：例
この例では、ルータ PE1 の入力フレーム リレー l2transport インターフェイスの fr-de 値に基づいて照合を行い、特定の MPLS EXP 値を設定できることを示します。MPLS パケットが PE1 コア インターフェイスを出るとき、この EXP 値が設定されます。パケットがイーサネット l2transport インターフェイスを経由してルータ PE2 から出るとき、この値はイーサネット パケットの CoS フィールドの値の一部になります。
この設定により、QoS フィールドをフレーム リレー ネットワークからイーサネット ネットワークに引き継ぐ、またはマップできます。図 2 にネットワーク トポロジを示します。
MLPPP QoS/MLFR QoS
マルチリンクとは、複数のシリアル リンクを 1 つのバンドルに集約するメカニズムです。バンドルにより、より高い帯域幅、リンク間のロード バランシングが可能になり、シングル ポイント障害からの保護によりサービス アベイラビリティが向上します。このサービスで、複数の低速リンクを集約して帯域幅を増やすことができます。1 本の高速リンクにアップグレードするよりも費用対効果に優れています。これは T1 レートより大きく T3 レートより小さい帯域幅の専用回線サービスを必要とするユーザにとって、費用対効果の高いソリューションです。
マルチリンク インターフェイスは、PPP カプセル化（MLPPP）またはフレーム リレー カプセル化（MLFR）で設定できます。マルチリンク インターフェイスがフレーム リレー カプセル化で設定されている場合、その下にサブインターフェイスを設定できます。
マルチリンク インターフェイスで使用可能な総帯域幅は、マルチリンク インターフェイスへのリンクの追加や、マルチリンク インターフェイスからのリンクの削除によって動的に変化します。メンバーのリンクの状態が動作面でアップまたはダウンに変化した場合や、ポリシーの保留状態を変更することによって、使用可能な総帯域幅も変化します。このようなインターフェイスに付加されている QoS ポリシーは、帯域幅の変更に基づいて更新する必要があります。この場合、次のいずれかの操作を実行します。
• ポリシーを保留にする：付加されているポリシーの帯域幅要件が使用可能な帯域幅（メンバー リンクが運用面でダウンすると小さくなります）を上回ったときには、ポリシーが保留状態になります。ポリシーが保留状態になると、そのインターフェイスの着信パケットまたは発信パケットは QoS の影響を受けなくなります。
– 拡張階層型の入力ポリシングでは、子ポリシング レートの合計が親ポリシングの適合レートよりも大きい場合
– ポリシング ピーク レートがポリシング適合レートを下回っている場合
– 最小帯域幅レートとプライオリティ クラスのポリシング レートの合計がインターフェイスのレートを上回っている場合
– シェーピング レートが最小帯域幅レートを下回っている場合
– プライオリティ クラスのポリシング適合レートがインターフェイスのレートを上回っている場合
– プライオリティ クラスのポリシング ピーク レートが、インターフェイスのレートを上回っている場合
– ポリシング ピーク レートがポリシング適合レートを下回っている場合
• ポリシーを再開する：付加されているポリシーの帯域幅要件が使用可能な帯域幅（メンバー リンクが運用面でアップすると大きくなります）以下のときには、ポリシーが再開されます。保留中のポリシーは、メンバー リンクのステータスの変化がなくても、ポリシー マップの保留状態を変更することでも再開できます。
• ポリシーを更新する：新しい使用可能な帯域幅を反映するように、アクティブなポリシー レートを更新します。使用可能な帯域幅は、増加または減少している場合がありますが、適用されているポリシーの帯域幅要件は引き続き満たされています。
QoS 統計情報は、アクティブ状態から保留状態に移行するポリシーについては保持されません。ポリシーを再度アクティブにすると、それまでに収集された統計情報はすべて失われ、再アクティブ化後にインターフェイスを通過したパケットだけがカウントされます。保留中のポリシーを変更して帯域幅要件を減らし、再アクティブ化することができます。保留中のポリシーは、インターフェイスに付加したまま変更できます。
QoS を使用するマルチクラス MLPPP
マルチクラスのマルチリンク ポイントツーポイント プロトコル（MLPPP）は、QoS と一緒に使用することができ、ポリシー マップのクラスでの encap-sequence コマンドを使用して設定できます。 encap-sequence コマンドでは、MQC 定義クラス内のパケットの MLPPP MCMP クラス ID を指定します。
encap-sequence ID 番号の有効値は、 none 、1、2、または 3 です。値 none は、 プライオリティ レベル が 1 の場合にのみ適用でき、MLPPP カプセル化が行われないことを示します。値 1、2、または 3 は、プライオリティ 1 または 2 のクラス、またはキューイング アクションを含む他のクラスで使用できます。ゼロ（0）の encap-sequence ID 番号は、システムでのみ使用し、デフォルト クラス用に予約されているため、他のクラスでは使用できません。
（注） encap-sequence ID 番号は番号順に設定する必要があります。たとえば、ID 番号 1 と 2 をまだ割り当てていない場合、ID 番号 3 を割り当てることはできません。
encap-sequence ID 番号の数は、マルチリンク ヘッダーによってピア間でネゴシエーションされた MLPPP クラスの数よりも小さくする必要があります。システムではこれを確認できないため、設定が適切であることをユーザが確認する必要があります。
これを確認するには、 ppp multilink multiclass remote apply コマンドを使用します。 encap-sequence ID 番号（デフォルト値の 0 を含む）を使用するクラスの数が、 ppp multilink multiclass remote apply コマンドの min-number 値よりも小さいことを確認します。たとえば、min-number 値が 4 の場合は、encap-sequence ID 番号を持つクラスを 3 つまでしか使用できません。
QoS ポリシーでは、次の条件を確認します。これらの条件が満たされていない場合、ポリシーは拒否されます。
• encap-sequence ID 番号が 1～3 という許容値内である。
• encap-sequence がポリシー マップ内のいずれかのクラスに設定されている場合は、 プライオリティ レベル 1 を持つポリシー マップ内のすべてのクラスに encap-sequence ID 番号を含める必要があります。
• encap-sequence が none の設定は、 プライオリティ レベル が 1 のクラスに限定されます。
• class-default には、 encap-sequence の設定は含まれません。
• キューイング アクションを含むクラスだけが encap-sequence 設定を持ちます。
（注） 同じ encap-sequence ID 番号を持つクラスは、プライオリティが同じである必要があります。
次に、MLPPP のポリシー マップを設定する例を示します。
MLPPP QoS/MLFR QoS：例
メンバー リンクがアップまたはダウンすると、バンドル インターフェイスの帯域幅は動的に変化するため、このようなインターフェイスに適用されている QoS ポリシーは帯域幅の変更に基づいて更新する必要があります。
ステップ 1：バンドル インターフェイスに 2 レベルのポリシーを適用する
QoS の場合、帯域幅要件は、プライオリティ ポリシングと最低保証帯域幅の合計がリンク帯域幅の合計より小さくなることです。
このステップでは、MLPPP または MLFR バンドルには最初に次の 2 レベルのポリシーを適用し、そのポリシーが適用されたときには 10 の T1 メンバーが存在します。10 の T1 メンバーがアクティブである場合、バンドル インターフェイスの帯域幅は 15,360 Mbps です。
子ポリシー child_template1 は合計 13 Mbps に設定されます（プライオリティ ポリシングと最低保証帯域幅）。これは帯域幅要件を満たします。
ステップ 2：T1 メンバーがダウンし、帯域幅要件は満たされる
このステップでは、T1 メンバーが 1 つダウンします。プライオリティ ポリシングと最低保証帯域幅の合計は 13 Mbps になります。これは 13,824 Mbps のバンドル リンク帯域幅（1,536 kbps * 9 の T1 メンバー）よりまだ低い値です。これは依然として帯域幅要件を満たしています。ポリシーは引き続きバンドル インターフェイスに適用されます。
ステップ 3：T1 の別のメンバーがダウンし、帯域幅要件が超過する
このステップでは、別の T1 メンバーがダウンします。プライオリティ トラフィックと最低保証帯域幅の合計は 13 Mbps になります。これは 12,288 Mbps（1,536 kbps * 8 つの T1 メンバー）バンドル リンクの帯域幅を超過しています。帯域幅要件を超えたため、ポリシーはバンドル インターフェイスから保留状態になります。
ステップ 4a：T1 メンバーがアップし、ポリシーが再開される
このステップでは、1 つの T1 メンバーがアップに戻り、プライオリティ ポリシングと最低保証帯域幅の合計がが 13 Mbps を上回ったため、インターフェイスに対してポリシーが再開されます。これは 13,824 Mbps（1,536 kbps * 9 つの T1 メンバー）のバンドル リンク帯域幅より低くなります。帯域幅の要件を満たしているため、ポリシーはバンドル インターフェイスに対して再開されます。
または、ステップ 4b：ポリシーを変更し、ポリシーが再開される
このステップでは、プライオリティ ポリシングと最低保証帯域幅の合計がリンク帯域幅より低くなるようにポリシーを変更しています。voice-ip クラスのポリシング レートを 6 Mbps まで下げます。プライオリティ ポリシングと最低保証帯域幅の合計は 12 Mbps になります。これは 12,288 Mbps（1,536 kbps * 8 つの T1 メンバー）のバンドル リンク帯域幅より低くなります。帯域幅の要件が満たされているため、ポリシーはインターフェイスに対して再開されます。
MPLS QoS
（注） 導入テキストとトポロジ図は、『MPLS Fundamentals』（Luc De Ghein、Copyright 2007, Cisco Systems, Inc）から引用しました。
MPLS QoS には、均一モード、パイプ モード、およびショート パイプ モードという、トンネリング モデルに基づく 3 つの導入シナリオがあります。 表 1 にトンネリング モデルの概要を示します。
|
|
|
|
|
|---|---|---|---|
MPLS 均一モード
均一モードでは（図 3 に図示）、MPLS ネットワークを通過するときに、パケットに関連する DiffServ マーキングが 1 つだけ存在します。パケットの DiffServ マーキングが MPLS ネットワーク内で変更された場合、更新情報は LSP の出口で意味のあるものになります。MPLS ネットワーク内でのパケット マーキングに対するあらゆる変更は永続的であり、パケットが MPLS ネットワークを出るときに伝播されます。

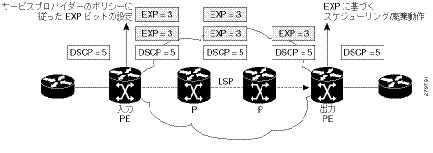

MPLS パイプ モード
パイプ モード（図 4 に図示）では、MPLS ネットワークを通過するときに、2 つのマーキングがパケットに関連します。1 つめは、出力 LSR を含む LSP スパンに沿って中間ノードによって使用されるマーキングです。2 つめは、元のマーキングであり、MPLS ネットワークに入る前にパケットによって伝送され、パケットを出た後も継続して使用されます。MPLS ネットワーク内のパケット マーキングに対するあらゆる変更は、永続的なものではなく、パケットが MPLS ネットワークを出るときに伝播されません。
出力 LSR ではまだ中間 LSR で使用されたマーキングを引き続き使用することに注意してください。ただし、出力 LSR は、元のパケットにインポーズされたすべてのラベルを削除する必要があります。ラベルで伝送されるマーキングを維持するために、エッジ LSR は、マーキングの内部コピーを保管してから、ラベルを削除します。この内部コピーは、ラベルが削除されたあとに、（CE 方向の）アウトバウンド インターフェイスでパケットを分類するために使用されます。これは通常、 set qos-group コマンドと match qos-group コマンドを使用して行います。

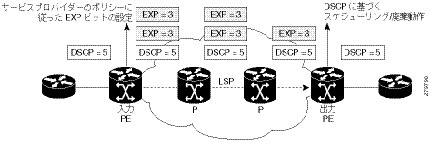

MPLS ショート パイプ モード
ショート パイプ モード（図 5 に図示）は、パイプ モードとわずかに異なります。唯一の違いは、出力 LSR が中間 LSR によって使用されるマーキングを使用する代わりに元のパケット マーキングを使用することです。
均一、パイプ、ショート パイプ モード：入力 PE の例
この例では、MPLS DiffServ を実装する方法と、入力 PE で必要な設定について説明します。precedence 4 のみ一致します。precedence 4 は、帯域幅が超過しない限り、ポリサーによって EXP ビット値 4 にマップされます。この場合、EXP ビットは値 2 にリカラーされます。出力インターフェイスの設定は、MPLS DiffServ 均一モデルには不要ですが、EXP ビットに対する QoS の実行方法を示すために追加しています。
均一モード：出力 PE の例
出力 PE では、EXP ビットは set qos-group コマンドと match qos-group コマンドを使用して precedence ビットにコピーします。
パイプ モード：出力 PE の例
次に、MPLS DiffServ パイプ モードの出力 PE の設定例を示します。出力 LSR では発信 IP パケットの precedence ビットに EXP ビットをコピーしません。出力インターフェイスでのパケットのスケジューリングは、 set qos-group コマンドと match qos-group コマンドを使用して EXP ビットに間接的に行います。
ショート パイプ モード：出力 PE の例
次に、MPLS DiffServ ショート パイプ モードの出力 PE の設定例を示します。出力 LSR では、ラベルを削除した後、IP パケットの precedence または DiffServ コード ポイント（DSCP）ビットに基づいてパケットを転送します。出力 LSR では発信 IP パケットの precedence ビットに EXP ビットをコピーしません。
マルチキャスト VPN での QoS
ASR 9000 イーサネット ラインカード
マルチキャスト VPN（mVPN）対応ネットワークでの QoS サービスのサポートには、トンネル IP ヘッダーの DSCP または precedence ビットのマーキングが含まれます。この機能により、mVPN サービスの QoS を行う MPLS キャリアがイネーブルになります。mVPN ネットワークでは、プロバイダー エッジ（PE）デバイス間の総称ルーティング カプセル化（GRE）トンネルを使用します。マルチキャスト パケットは、MPLS コア ネットワーク上で送信するために GRE トンネルに置かれます。
入力インターフェイスでは、入力インターフェイスに適用される入力ポリシー セット内で set precedence tunnel コマンドと set dscp tunnel コマンド（条件付きと無制限の両方）を使用します。一般的な mVPN ネットワークを示します。IP パケットが入力インターフェイス E1 の PE1 に着信すると、GRE トンネル内で IP パケットをカプセル化することによって、パケットがトンネル インターフェイス E2 からコア ネットワークに送信されます。

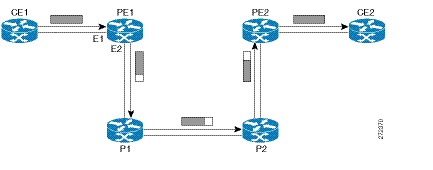

set dscp tunnel コマンドまたは set precedence tunnel コマンドが入力インターフェイス E1 で設定されている場合、DSCP または precedence 値はインターフェイス E2 から送信されるカプセル化パケットの GRE トンネル ヘッダーに設定されます。この結果、次のようになります。
• set dscp コマンドまたは set precedence コマンド（条件付きまたは無条件）により、IP ヘッダー内の DSCP または precedence 値がマークされます。
• set dscp tunnel コマンドまたは set precedence tunnel コマンド（条件付きまたは無条件）により、GRE ヘッダー内の DSCP または precedence 値がマークされます。
マルチキャスト VPN での QoS：例
mVPN 対応ネットワークで QoS をサポートするには、トンネル ヘッダーに DSCP または precedence ビットの条件付きおよび無条件マーキングが必要です。無条件マーキングでは、ポリシー アクションとして DSCP または precedence トンネルをマークします。条件付きマーキングでは、ポリサーのアクションとしてトンネル ヘッダーに DSCP または precedence 値をマークします（適合、超過、または違反）。
無条件マーキング
条件付きマーキング
ASR 9000 用 SIP 700
set precendence tunnel コマンドおよび set dscp tunnel コマンドはサポートされませんが、次の例に示すように一般的なマルチキャスト VPN はサポートされます。
マルチキャスト VPN での QoS：例
この例では、ネットワーク全体で、モバイル、エンタープライズ、およびその他の 3 つのサービスが提供されています。モバイル トラフィックは、ブロードバンド 2G モバイル トラフィックと 3G モバイル トラフィックとして分類されます。
制御トラフィックには最高のプライオリティが必要であり、プライオリティ レベル 1 を持ちます。ブロードバンド 2G モバイル トラフィックは、プライオリティ レベル 2 を持ちます。プライオリティ キューは、これらの各トラフィック クラスに関連付けられます。これらのクラスのトラフィックは、100 パーセントのレートでポリシングされます。つまり、フル回線レート帯域幅がこれらのトラフィック クラス専用であることを意味します。
残存帯域幅は Mcast_BBTV_Traffic クラス、Enterprise_Traffic クラス、および Enterprise_Low_Traffic クラスに分配されます。
NxDS0 インターフェイスでの QoS
NxDS0 インターフェイスの QoS では、シェーピング、ポリシング、およびキューイングの最小レートは 8 kbps、粒度は 1 kbps です。QoS が低速 NxDS0 リンクに適用されると、リアルタイム プライオリティ トラフィックに低遅延を行うために、フレーム リレー フラグメンテーション（frf12）設定を行うことを推奨します。NxDS0 インターフェイスでの一般的な設定は次のとおりです。
• 1 レベルのポリシーが、フレーム リレーの設定のないメイン インターフェイスに適用される
• 2 レベルのポリシーが、フレーム リレーが設定されたサブインターフェイスに適用される
メイン インターフェイスに適用される 1 レベルのポリシー：例
サブインターフェイスに適用される 2 レベルのポリシー：例
VPLS と VPWS QoS
バーチャル プライベート LAN サービス（VPLS）対応ネットワークと、バーチャル プライベート ワイヤ サービス（VPWS）対応ネットワークで QoS をサポートするために、パケットは次の一致基準に基づいて分類できます。
• vpls ブロードキャストとの一致（VPLS に適用可能）
• vpls マルチキャストとの一致（VPLS に適用可能）
• arp ethertype との一致（VPLS と VPWS の両方に適用可能）
（注） VPLS 固有および VPWS 固有の分類は、入力方向に対してのみ実行されます。
次のガイドラインが、VPLS と VPWS の QoS 機能に適用されます。
• 入力レイヤ 2 バンドルおよび非バンドル サブインターフェイスでサポートされます。
• レイヤ 3 サブインターフェイスではサポートされませんが、ポート継承ポリシーを持つポートではサポートされます。システムは、ポートに対応付けられたレイヤ 3 サブ インターフェイスの VPLS の分類を無視します。
• match vpls <control | multicast | broadcast> および match ethertype arp は、レイヤ 2 のサービス タイプに関係なくレイヤ 2 インターフェイスに適用されますが、vpls <control | multicast | broadcast> の分類は非 VPLS レイヤ 2 インターフェイス タイプでは無視されます。

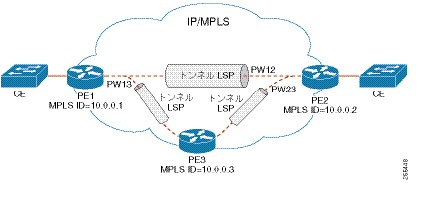

図 7 に一般的な VPLS のトポロジを図示します。VPLS ネットワークはルータのドメインをブリッジングするために相互接続された疑似配線（PW）のメッシュです。プロバイダー エッジ（PE）ルータのそれぞれがブリッジ ドメインを持ちます。各 PW は、ブリッジ ドメインに対するブリッジ ポートです。各 PE ルータに対するカスタマー エッジ（CE）接続は、同じブリッジ ドメインに対する接続回線（AC）ブリッジ ポートです。QoS のコンフィギュレーション コマンドは、一方の CE ルータに接続する AC と、他方の PE ルータのブリッジ ドメインに適用されます。
VPLS と VPWS の QoS：例
ここでは、図 7 に示す構成要素に基づいて設定例を説明し、さらに設定された値に基づいてネットワークでパケットを照合する方法について説明します。
PE1 ルータ上では、次のようにポリシーマップと PE-to-CE 接続が設定されています。
この例に従い、VPLS と VPWS をイネーブルにして設計および実装されているネットワークでは、一致基準を満たすパケットは、ポリシーに定義されているポリシー アクションに従って QoS の処理を受けます。
• VPLS のマルチキャスト パケットが PE ルータの入力インターフェイスに着信すると、クラス c1 に一致します。
• VPLS のブロードキャスト パケットが PE ルータの入力インターフェイスに着信すると、クラス c2 に一致します。
• VPLS 制御パケットが、MAC アドレスの範囲が 01-80-C2-00-00-00 ～ 01-80-C2-00-00-3F の PE ルータの入力インターフェイスに着信すると、クラス c3 に一致します。
関連情報
このモジュールでは、他のテクノロジー ガイドに記載されている機能での QoS 実装について説明します。次の表に、これらの機能の詳細を入手できるマニュアルを示します。
