Cisco CRS-1 シリーズ
キャリア ルーティング システム 16 スロット
ライン カード シャーシ ルート プロセッサ
（RP）カード コンポーネントの交換手順
このドキュメントでは、Cisco CRS-1 シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシの route processor （RP; ルート プロセッサ）カード コンポーネントの取り外しと取り付けの方法について説明します。
製品番号および関連マニュアル
•
製品番号
• 関連マニュアル
ハードウェア マニュアル
• Planning a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis Site
• Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description
• Installing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information
ソフトウェア マニュアル
Cisco CRS-1 シリーズ キャリア ルーティング システムに対応するソフトウェア マニュアルの全リストについては、http://www.cisco.comにアクセスし、「 About Cisco IOS-XR Software Documentation 」を参照してください。
Route Processor （RP; ルート プロセッサ）コンポーネントの取り外しまたは取り付けの前に
ルート プロセッサ コンポーネントの取り外しと取り付けの前に次の項をよく読んでください。
• 静電気放電の防止
安全に関する注意事項
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。 この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。 作業時には十分に注意してください。
（注） カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重く一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。 レーザーを使用しているコンポーネントに埃やゴミが入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association（NFPA） 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議（IEC） 364 の part 1 ～ part 7 に従ってください。
静電気放電の防止
ESD Electrostatic discharge（ESD; 静電気放電）により、装置や電子回路が損傷を受けることがあります（静電破壊）。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。ネットワーク機器またはそのコンポーネントを扱うときは、静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。接続コードの装置側をルータの ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
• カードを取り扱うときは、イジェクト レバー（ある場合）または金属製カード キャリアの端だけを持ちます。基板またはコネクタ ピンには手を触れないでください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めてください。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
交換可能な RP カード コンポーネントについて
ここでは、RP カードおよびその交換可能なコンポーネント（IDE ハード ドライブおよび PCMCIA カード）について説明します。
各ライン カード シャーシには、シャーシの PLIM 側の専用スロットに 2 枚のルート プロセッサ カードが搭載されています。次の図を参照してください。
ルート プロセッサ カードの主なコンポーネントは、次のとおりです。
• 処理用のデュアル CPU symmetric multiprocessor （SMP; 対称型マルチプロセッサ）。この CPU サブシステムは他のタスクに加えて、MSC の service processor（SP; サービス プロセッサ）の機能を実行し、RP の温度、電圧、工場テスト時の電源のマージン、および ID EEPROM をモニタします。
• 外部 Gigabit Ethernet（GE; ギガビット イーサネット）に接続するための Small Form-factor Pluggable（SFP; 着脱可能小型フォーム ファクタ）モジュール 2 基。これらのモジュールは 2 台の外部 GE スイッチに接続します。GE スイッチによってすべてのライン カードとファブリック シャーシが相互接続され、制御ネットワークが構成されます。シングル シャーシの CRS-1 ルーティング システムでは GE スイッチを使用しません。
• 10/100/1000 イーサネット銅線接続でネットワーク管理システムと接続するための 3 番目のイーサネット ポート。
• 内部 Fast Ethernet （FE; ファースト イーサネット）ミッドプレーン接続。シャーシ内の各ライン MSC は、内部 100Mbps FE 接続で両方の RP に接続されます。FE 接続はミッドプレーンのトレースです。ファン、ブロアー、および電源への FE 接続も行われています。これらの接続はすべて制御プレーンの一部を成しています。
• RP や MSC からのコア ダンプなどのデバッグ情報の収集に使用する IDE ハード ディスク。IDE ハード ディスクにはユーザ データは保存されません。ディスクは通常電源が切られており、データの保存が必要になった場合にだけ電源が入ります。IDE ハード ディスクはルーティング システムの機能に不可欠というわけではなく、ユーザが取り外すことも可能です。
• 1GB のフラッシュ記憶域を使用できる PCMCIA フラッシュ スロット 2 基。一方の PCMCIA フラッシュ サブシステムは外部からアクセスでき、PCMCIA フラッシュ カードを接続してイメージや設定を転送できます。もう一方のサブシステムは RP に固定されていて、設定やイメージの固定記憶装置として使用します。RP は標準で PCMCIA 1 GB フラッシュが 1 つ付属しています。
ルート プロセッサ（RP）コンポーネントの取り外しと取り付けの方法
RP ハード ドライブの取り外し
ここでは、RP カードからハード ドライブを取り外す方法について説明します。RP ハード ドライブの詳細は、『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』を参照してください。

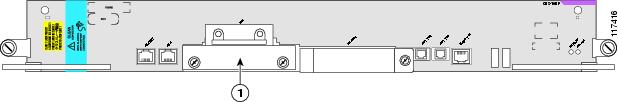

次の図に示す RP ハード ドライブは、RP や MSC からコア ダンプなどのデバッグ情報を収集するときに使用される IDE ハード ディスクです。IDE ハード ディスクは通常電源が切られており、データの保存が必要になった場合にだけ電源が入ります。このディスクはライン カード シャーシの機能に不可欠というわけではなく、取り付けなくてもかまいません。
（注） コア ダンプは、ライン カード シャーシのシステム ソフトウェアを介さないと検出できません。
RP ハード ドライブは、物理的にはホットプラグ可能な PC 基板にスレッドマウント型ドライブが搭載されたもので、ルート プロセッサ カードにコネクタ インターフェイスで装着されています。一般的には、このドライブを取り外して交換する必要はありません。ただし、ドライブが使用できない（コア ダンプの内容にアクセスできない）場合は、新しいハード ドライブを取り付ける前に、次の手順に従ってドライブを取り外します。
ステップ
RP カードからハード ドライブを取り外すには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 RP カードの前面プレートのハード ドライブ ドア（イーサネット ポートの下）の上下にあるつまみネジをゆるめます。必要なら、ドライバを使用してゆるめます。
ステップ 3 バネ式の外装カバーのドアを開いておいて、RP カードからハード ドライブ スレッドを慎重に引き出します。
ステップ 4 取り外した RP ハード ドライブを静電気防止マットの上に置きます。工場に返却する場合は、ただちに静電気防止用袋に入れてください。
ステップ 5 RP ハード ドライブのスロットを空にしておく場合は、埃が入らないようにドアを閉め、つまみネジを締めます。
RP ハード ドライブの取り付け
ここでは、RP カードにハード ドライブを取り付ける方法について説明します。RP ハード ドライブの詳細は、『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』を参照してください。
次の図に示す RP ハード ドライブは、RP や MSC からコア ダンプなどのデバッグ情報を収集するときに使用される IDE ハード ディスクです。IDE ハード ディスクは通常電源が切られており、データの保存が必要になった場合にだけ電源が入ります。このディスクはライン カード シャーシの機能に不可欠というわけではなく、取り付けなくてもかまいません。
（注） コア ダンプは、ライン カード シャーシのシステム ソフトウェアを介さないと検出できません。
RP ハード ドライブは、物理的にはホットプラグ可能な PC 基板にスレッドマウント型ドライブが搭載されたもので、ルート プロセッサ カードにコネクタ インターフェイスで装着されています。一般的には、このドライブを取り外して交換する必要はありません。ただし、ドライブが使用できない（コア ダンプの内容にアクセスできない）場合は、新しいハード ドライブを取り付ける前に、次の手順に従ってドライブを取り外します。
ステップ
RP ハード ドライブを取り付けるには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 RP カードの前面プレートのハード ドライブ ドア（イーサネット ポートの下）の上下にあるつまみネジをゆるめます。必要なら、ドライバを使用してゆるめます。
ステップ 3 バネ式の外装カバー ドアを開いておいて、ドアのバネ側にあるハード ドライブ スレッド（ドライブに取り付けられている）を慎重に位置合せして、ハード ドライブのスロットにゆっくりと挿入します。
ステップ 4 スロットに挿入したらハード ドライブを強く押して、RP カードを適切に装着します。
ステップ 5 埃が入らないようにバネ式の外装ドアを閉め、つまみネジを締めます。
RP PCMCIA カードの取り外し
ここでは、RP カードから PCMCIA カードを取り外す方法について説明します。RP PCMCIA カードの詳細は、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。

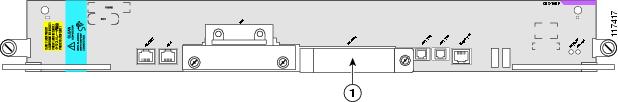

RP カードには 2 つの PCMCIA フラッシュ スロットがあり、フラッシュ記憶域をそれぞれ 1GB まで使用できます。一方の PCMCIA フラッシュ サブシステムは外部からアクセスでき、着脱式になっています。PCMCIA フラッシュ カードをプラグインすると、イメージや設定を転送することができます。もう一方のサブシステムは RP に固定されていて着脱式ではなく、設定およびイメージ用の固定記憶域です。次の図に、RP カードの前面プレートで PCMCIA ドアの位置を示します。
ステップ
RP カードの PCMCIA スロットから PCMCIA カードを取り外すには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 ドライバを使用して、RP カードの前面プレートの PCMCIA スロット ドアの下（RP ハード ドライブ ドアの下）にある非脱落型ネジをゆるめます。
ステップ 3 ヒンジ付き PCMCIA スロット ドアを持ち上げながら、左端にある着脱可能な PCMCIA フラッシュ カードを慎重に引き出します。
ステップ 4 取り外した PCMCIA カードは、静電気防止用マットの上に置くか、返却する場合はただちに静電気防止用袋に入れてください。
ステップ 5 PCMCIA カード スロットを空にしておく場合は、埃が入らないようにドアを閉め、脱落防止型ネジを締めます。それ以外の場合は、新しい PCMCIA カードを取り付けます。
RP PCMCIA カードの取り付け
ここでは RP カードの PCMCIA スロットに PCMCIA カードを取り付ける方法について説明します。RP PCMCIA カードの詳細は、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
System Description』を参照してください。
RP カードには 2 つの PCMCIA フラッシュ スロットがあり、フラッシュ記憶域をそれぞれ 1GB まで使用できます。一方の PCMCIA フラッシュ サブシステムは外部からアクセスでき、着脱式になっています。PCMCIA フラッシュ カードをプラグインすると、イメージや設定を転送することができます。もう一方のサブシステムは RP に固定されていて着脱式ではなく、設定およびイメージ用の固定記憶域です。次の図に、RP カードの前面プレートで PCMCIA ドアの位置を示します。
前提条件
PCMCIA カードを交換する場合は、「RP PCMCIA カードの取り外し」を参照して、RP PCMCIA カード スロットから PCMCIA カードを取り外してください。
ステップ
RP カードの PCMCIA スロットに PCMCIA カードを取り付けるには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 ドライバを使用して、RP カードの前面プレートの PCMCIA スロット ドアの下（RP ハード ドライブ ドアの下）にある非脱落型ネジをゆるめます。
ステップ 3 ヒンジ付き PCMCIA スロット ドアを持ち上げておいて、新しい PCMCIA フラッシュ カードを PCMCIA カード ケージの左のスロットに慎重に挿入します。
ステップ 4 埃が入らないようにドアを閉め、ドライバで非脱落型ネジを締めます。
