Cisco CRS-1 シリーズ キャリア ルーティング システム Packet-over-SONET 物理レイヤ インターフェイス モジュール （PLIM）の交換手順
目次
PLIM、SFP モジュール、またはケーブル マネジメント ブラケットの取り外しと取り付けの前に
Small Form-Factor Pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュールに関する情報
Cisco Technical Support Web サイト
Cisco CRS-1 シリーズ キャリア ルーティング
システム Packet-over-SONET
物理レイヤ インターフェイス モジュール
（PLIM）の交換手順
このマニュアルでは、Cisco CRS-1 シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシの packet-over-SONET （パケット オーバー SONET） Physical Layer Interface Module （PLIM;物理レイヤ インターフェイス モジュール）および関連するコンポーネントの取り外しと取り付けの方法について説明します。
製品番号および関連マニュアル
•
製品番号
• 関連マニュアル
ハードウェア マニュアル
• Planning a Cisco CRS-1 Series Carrier Routing System Site
• Installing a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco CRS-1 Series Regulatory Compliance and Safety Information
ソフトウェア マニュアル
• Cisco CRS-1 Series Carrier Routing System Getting Started Guide
• Cisco CRS-1 Series Carrier Routing System CWI Quick Start
• Cisco CRS-1 Series Carrier Routing System CWI Configuration Guide
• Cisco CRS-1 Series Carrier Routing System Interface Configuration Guides
• Cisco CRS-1 Series Carrier Routing System XML API Guide
• Cisco CRS-1 Series Carrier Routing System Release Notes
• Cisco CRS-1 Series Carrier Routing System Troubleshooting Guide
• Cisco IOS-XR Software Configuration Guides
• Cisco IOS-XR Software Configuration Command Reference Guides
PLIM、SFP モジュール、またはケーブル マネジメント ブラケットの取り外しと取り付けの前に
PLIM、SFP モジュール、またはケーブル マネジメント ブラケットの取り外しと取り付けを行う前に、次の項をよく読んでください。
• 静電気放電の防止
• Small Form-Factor Pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュールに関する情報
安全に関する注意事項
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。作業時には十分に注意してください。
（注） カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco
CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重く一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。レーザーを使用しているコンポーネントに埃やゴミが入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association （NFPA） 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議（IEC） 364 の part 1～part 7 に従ってください。
静電気放電の防止
Electrostatic discharge（ESD; 静電気放電）により、装置や電子回路が損傷を受けることがあります（静電破壊）。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。ネットワーク装置やそのコンポーネントを取り扱う際は、常に静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。接続コードの装置側を、ルータの ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
• カードを取り扱うときは、イジェクト レバー（ある場合）または金属製カード キャリアの端だけを持ちます。基板またはコネクタ ピンには手を触れないようにしてください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めます。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
カードの取り付けと取り外しに関する注意事項
カードの取り付けと取り外しに関する注意事項には次のものがあります。
• Online Insertion and Removal （OIR; ホットスワップ）をサポートしているので、ルータが動作中でもカードの取り外しと取り付けが可能です。OIR は、ネットワーク上のユーザの手をわずらわせずにカードの取り外しと取り付けを行うことができる方法で、すべてのルーティング情報を維持しながら確実にセッションを保持できます。ソフトウェアへの通知や電源のリセットは必要ありません。ただし、カードを取り外す前に shutdown コマンドを使用することもできます。
• ライン カード シャーシ内の各種カードや PLIM はイジェクト レバーと非脱落型ネジでシャーシに取り付けれられています。ミッドプレーン コネクタからカードや PLIM を取り外すには、2 つのイジェクト レバーを使用します。イジェクト レバーと非脱落型ネジの正確な位置はカードの種類によって若干の違いがありますが、大概は同じ位置、つまりカードの前面プレートの上端と下端にあります。 次の図に、イジェクト レバーと非脱落型ネジの位置を示します（図は MSC の場合）。
次の図に、イジェクト レバーの操作方法を示します。両方のレバーを同時に操作することが重要です。
• カードの取り付けは、シャーシの初期設置作業のときに、以下の順序で行うことをお勧めします。
–カードは常に空スロットを端から順に埋めていくように取り付けます。シャーシは、RP、LCFC、およびファブリック スロットが空の状態で出荷されます。
–RP カードを最初に取り付けます。左側のカードを右側のものより先に取り付けます。両方の RP カードを完全に取り付けてからネジを締めます。
–同様の方法で S123 カードを 1 シェルフずつ取り付けます。
–MSC と PLIM の場合は、インピーダンス キャリアを 1 つ外してから、使用するボードを取り付けてネジを締めます。この作業を繰り返してすべてのカードと PLIM を取り付けます。
（注） 各カードの取り付け方法に関する詳細は、該当するマニュアルを参照してください。
Small Form-Factor Pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュールに関する情報
ライン カード シャーシの SFP モジュールは、ベール クラスプ ラッチ タイプを使用しています。
（注） 16 ポート OC-48c/STM-16c MSC だけが SFP モジュールを使用しています。
ケーブル管理ブラケットに関する情報
Cisco CRS-1 シリーズ キャリア ルーティング システムには、ケーブル管理システムが付属しています。このシステムは、さまざまなカードに接続するインターフェイス ケーブルを整理し、邪魔になったり過度に折り曲げられることがないようにします。
ライン カード シャーシは、ミッドシャーシと上部シャーシ用の水平ケーブル管理ブラケットが前面に取り付けられた状態で出荷されます。このシャーシには、オプションでシャーシ後部用の上部シャーシ水平ケーブル管理ブラケットを取り付けることができます。
次の図に、ミッドシャーシ ケーブル管理ブラケットを示します。
図3 ミッドシャーシ ケーブル管理ブラケット（シャーシの前面のみ）
PLIM の取り外し方と取り付け方
PLIM の取り外し
ここでは、ライン カード シャーシから PLIM を取り外す方法について説明します。
（注） この項は、16 ポート OC-48c/STM-16c DPT PLIM だけに適用されます。
（注） 新規または再設定した PLIM の再取り付け時に異常が生じないように、PLIM を取り外す前に shutdown コマンドを使用することを強くお勧めします。
ステップ

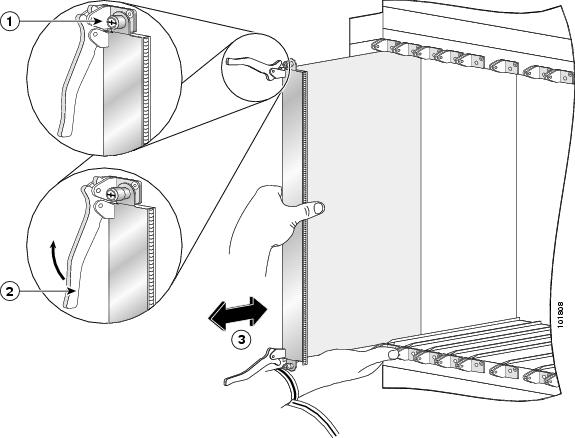

PLIM を取り外すには、次の図を参照して次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 3 カードを固定している 2 本の非脱落型ネジを緩めます。
ステップ 4 2 つのカード イジェクト レバーをつかみ、両方のイジェクト レバーを、カード キャリアの前端から離れる方向に同時に 90 度（新しい PLIM では 70 度）回転させて、バックプレーン コネクタからカードを外します。
ステップ 5 金属製カード キャリアだけを持ち、カードをスロットから引き出し、ただちに静電気防止用袋または同様の静電気防止用容器に収めます。
警告 ケーブルが接続されていないポートから、目に見えないレーザが放射されることがあります。レーザ光に当たらないようにし、開口部は見つめないでください。
一部の PLIM はクラス 1 レーザを使用し、一部はクラス 1M を使用しています。詳細については、該当の PLIM のマニュアルを参照してください。
PLIM の取り付け
ここでは、ライン カード シャーシに PLIM を取り付ける方法について説明します。PLIM の詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
Physical layer interface module（PLIM; 物理レイヤ インターフェイス モジュール）は、シャーシのミッドプレーンを介して MSC と一対になっています。PLIM を使用することで、さまざまなインターフェイスを選択できるようになります（たとえば、packet-over-SONET［POS］ など）。次の図に、一般的な PLIM を示します（図は 16 ポートの OC-48c/STM-16c packet-over-SONET［POS］の場合）。
RP または LCFC カードで使用していない任意のスロットに PLIM を取り付けることができます。新しい MSC または PLIM を取り付ける場合は、使用可能なスロットからインピーダンス キャリア カードを取り外します。
ステップ
PLIM を取り付けるには、次の図を参照して次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 PLIM を静電気防止用パッケージから取り出します。
ステップ 3 PLIM を取り付けるスロットから PLIM インピーダンス キャリアを取り出して、わきに置きます。
（注） インピーダンス キャリアの取り外しと PLIM の取り付けは、一度につき 1 つずつ行なってください。別のカードを取り付ける前に、各 PLIM が完全に取り付けられ、固定されているかどうかを確認してください。
ステップ 4 カード キャリアのハンドルを片手で持ち、もう片方の手でキャリアの下を支えて、正しいスロットに導きます。カードをスロットの半ばまでスライドさせます。カードの回路やコネクタには手を触れないでください。
ステップ 5 カードの上下にあるカード イジェクト カムの開口部が、カード ケージ スロットの両端にあるタブの上を通過するように、両方のイジェクト レバーを回します。
ステップ 6 そのままカードをカード ケージ スロットにスライドし、カード イジェクト カムの開口部がカード ケージ スロットの両端のタブにかみ合うようにします。
（注） カードをスロットにスライドすると、ガイドピンが最初にバックプレーン コネクタと接触します。ガイド ピンが接触したら、カード イジェクト レバーが向うに（カード キャリアのハンドルの方向へ）動き出すまでカード キャリアを押し続けます。
ステップ 7 カードをバックプレーン コネクタに固定するため、カード イジェクト レバーを両方持ってカード キャリアのハンドルに向かって倒し、イジェクト レバーがカード キャリアの前面と平行になるようにします。
ステップ 9 該当する場合は、SFP 光モジュールを取り付けます（16 ポート OC-48 PLIM など、SFP モジュールを使用する PLIM の場合）。
ステップ 10 PLIM ケーブル管理ブラケットを取り付けます。
警告 ケーブルが接続されていないポートから、目に見えないレーザーが放射されることがあります。レーザー光に当たらないようにし、開口部は見つめないでください。
一部の PLIM はクラス 1 レーザーを使用し、一部はクラス 1M を使用しています。詳細については、該当の PLIM のマニュアルを参照してください。
PLIM 取り付けの確認
ここでは、PLIM が正しく取り付けられたかどうかを確認する方法を説明します。

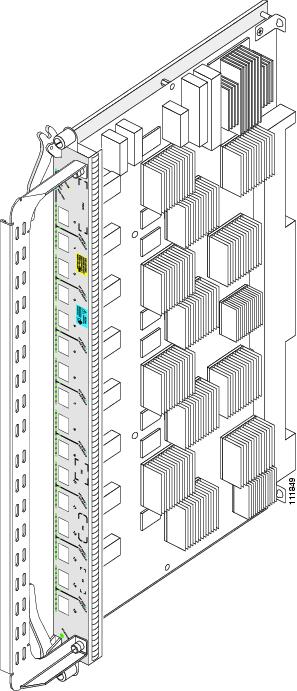

次の図に、PLIM の前面パネルを示します（図は 16 ポートの OC-48c/STM-16c packet-over-SONET ［POS］の場合）。
PLIM のトラブルシューティング
取り付けまたは交換した PLIM が動作しない、あるいは電源が入らない場合は、次の点を確認してください。
• PLIM がライン カード シャーシのスロットにしっかりと装着されていることを確認します。物理的な取り付けを確認する簡単な方法として、PLIM の前面プレートが、カード ケージ内の他のカードの前面と同一平面になっていることを確認します。
• イジェクト レバーが閉じているか、非脱落型ネジがしっかり締まっているかを確認します。はっきり分からない場合は、レバーを外してネジを緩めてから、 PLIM を装着し直してください。
• アラーム モジュールを調べて、アクティブなアラーム条件があるか確認します （アラーム モジュール の詳細については、『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』を参照してください）。
• 電源シェルフを調べて、シャーシ全体に電源が供給されているか確認します。
PLIM 前面プレートにあるステータス LEDを使用して、PLIM が正しく取り付けられていることを確認します。
• カードが正しく取り付けられている場合は、Active LED が緑色に点灯します。この LED が点灯しない場合は、カードが正しく取り付けられているかどうかを確認してください。
• Active LED が黄色で点滅している場合は、基板に問題があります。
• Active LED が点灯していない場合は、基板のステータスは unknown です。電源シェルフのインジケータを調べて、基板に電源が供給されているかどうか確認してください。
SFP モジュールの取り外し方と取り付けの方
SFP モジュールの詳細については、「Small Form-Factor Pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュールに関する情報」を参照してください。
警告 ケーブルが接続されていないポートから、目に見えないレーザーが放射されることがあります。レーザー光に当たらないようにし、開口部は見つめないでください。
ベール クラスプ SFP モジュールの取り外し
ここでは、ベール クラスプ SFP モジュールを取り外す方法について説明します。モジュールには、モジュールの取り付けまたは取り外しに使用するクラスプ（取手）が付いています。次の図を参照してください。
ステップ
ベール クラスプ SFP モジュールを PLIM から取り外すには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 ポートからすべてのインターフェイス ケーブルを外します。現在 PLIM ポートに接続されているケーブルのメモを取ってください。

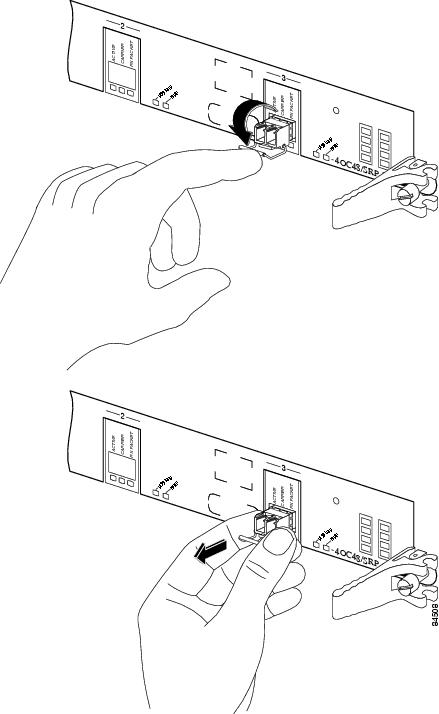

ステップ 3 次の図に示すように、人差し指を使ってモジュールのベール クラスプを下方に開きます。ベール クラスプがきついため、人差し指を使って開けない場合は、小型ドライバかその他の細長い工具を使って、ベール クラスプを開きます。
ステップ 4 次の図に示すように、親指と人差し指でモジュールをつかみ、ポートから慎重に取り外します。
（注） ベール クラスプを損傷しないように、モジュールを慎重に取り扱ってください。
ステップ 5 取り外したモジュールは、静電気防止用マットの上に置くか、返却する場合はただちに静電気防止用袋に入れてください。
ステップ 6 モジュールを取り付けない場合は、光モジュール ケージに清潔な SFP モジュール ケージ カバーを挿入して PLIM を保護します。
ベール クラスプ SFP モジュールの取り付け
ここでは、ベール クラスプ SFP モジュールを取り付ける方法について説明します。モジュールには、モジュールの取り付けまたは取り外しに使用するクラスプ（取手）が付いています。次の図を参照してください。
ステップ
ベール クラスプ SFP モジュールを PLIM に取り付けるには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 モジュールを挿入する前に、ベール クラスプを閉じます。

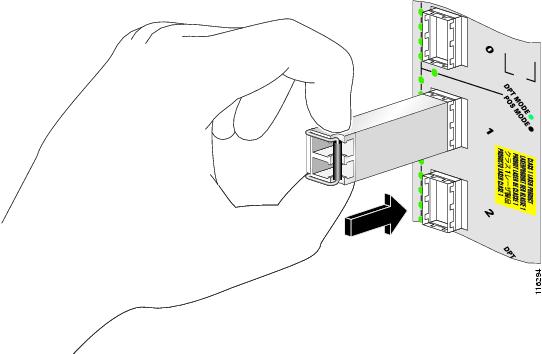

ステップ 3 モジュールをポートに位置合わせして、ポートにスライドさせます（次の図を参照）。
（注） ベール クラスプを損傷しないように、モジュールを慎重に取り扱ってください。
ケーブル管理ブラケットの取り外しと取り付けの方法
ブラケットの詳細については、「Small Form-Factor Pluggable （SFP; 着脱可能小型フォーム ファクタ）モジュールに関する情報」を参照してください。
ケーブル管理ブラケットの取り外し
ここでは、ライン カード シャーシからケーブル管理ブラケットを取り外す方法について説明します。
水平ケーブル管理ブラケットには、ライン カード シャーシの MSC および PLIM 用のケーブル管理機能があります。次の図に、シャーシの前面に取り付けられたミッドシャーシ ケーブル管理ブラケットを示します。
ステップ
ケーブル管理ブラケットを取り外すには、次のステップに従います。
ステップ 1 静電気防止用ストラップを着用し、その使い方に従います。
ステップ 2 ケーブル管理ブラケットの両面にある非脱落型ネジを緩めます。
ケーブル管理ブラケットの取り付け
ここでは、ライン カード シャーシにケーブル管理ブラケットを取り付ける方法について説明します。
水平ケーブル管理ブラケットには、ライン カード シャーシの MSC および PLIM 用のケーブル管理機能があります。次の図に、シャーシの前面に取り付けられたミッドシャーシ ケーブル管理ブラケットを示します。
