この文書では、Cisco CRS-1シリーズ キャリア ルーティング システム 16 スロット ライン カード シャーシの外装コンポーネントの取り外しと取り付けの方法について説明します。
• 製品番号
• 関連マニュアル
• ユニストラット(シスコ製品番号 800-23375-01)
• 上部グリル サポートと電源シェルフ停止エクステンダ(AC グリル キット[シスコ製品番号 69-1163-01]または DC グリル キット[シスコ製品番号69-1164-01])
• 下部グリル フレーム アセンブリ(シスコ製品番号 800-23320-01。下部グリル[シスコ製品番号 800-23487-01]を含む)
• 垂直ケーブル トラフ(シスコ製品番号 69-1199-01)
• Planning a Cisco CRS-1 Series Carrier Routing System Site
• Installing a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco IGX -1 Series Regulatory Compliance and Safety Information
• Cisco CRS-1 Series Carrier Routing System Getting Started Guide
• Cisco CRS-1 Series Carrier Routing System CWI Quick Start
• Cisco CRS-1 Series Carrier Routing System CWI Configuration Guide
• Cisco CRS-1 Series Carrier Routing System Interface Configuration Guide』
• Cisco CRS-1 Series Carrier Routing System XML API Guide
• Cisco CRS-1 Series Carrier Routing System Release Notes
• Cisco CRS-1 Series Carrier Routing System Troubleshooting Guide
• Cisco IOS-XR Software Configuration Guides
• Cisco IOS-XR Software Configuration Command Reference Guides
ここでは、外装コンポーネントに関する一般情報について説明します。

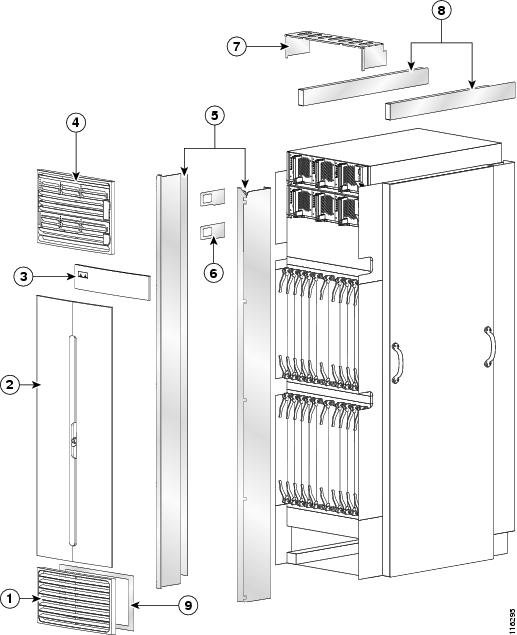

ライン カード シャーシには、シャーシ前面(PLIM 側)用の外装コンポーネントのセットが付属します(次の図を参照)。
(注) 外装コンポーネントは必ずしも取り付ける必要はありません。オプションのコンポーネントとして提供されています。
外装コンポーネントの取り外しまたは取り付けをする前に、次の項をよく読んでください。
• 静電気放電の防止
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。 この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。 作業時には十分に注意してください。
(注) カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重く一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。 レーザーを使用しているコンポーネントに埃やゴミが入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association (NFPA) 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議(IEC) 364 の part 1~part 7 に従ってください。
Electrostatic discharge(ESD; 静電気放電)により、装置や電子回路が損傷を受けることがあります(静電破壊)。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。 ネットワーク装置やそのコンポーネントを取り扱う際は、常に静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。 接続コードの装置側を、ルータの ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
• カードを取り扱うときは、必ずイジェクト レバー(ある場合)または金属製カード キャリアの端だけを持ってください。基板またはコネクタ ピンには手を触れないようにしてください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めます。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
ここでは、シャーシの外装カバーを取り外す方法について説明します。 シャーシからすべての外装部品を取り外す方法について説明しますが、必ずしも取り外す必要はありません。 特定の部品を取り外すには、次の「ステップ」で該当するステップを参照してください。
(注) ライン カード シャーシの大部分の外装部品は個別に取り外すことができますが、一部の部品
(Unistrut など)は他の部品を取り外してから取り外す必要があります。
外装カバーを取り外すには、図を参照し、次のステップに従います。
ステップ 1 鍵穴の隣のネジを除くすべてのネジを外して、ドア(2 番)を取り外します。ドアを支えながら持ち上げ、慎重にわきに置きます。
ステップ 2 グリル フレーム(9 番)のボール スタッド スナップから上部を外して、下部グリル(1 番)を取り外します。フック ハンガー ブラケット上のグリルを手前に回転させ、持ち上げて取り外し、慎重にわきに置きます。
ステップ 3 ベゼル サポート両側のボール スタッド スナップからロゴ ベゼル(3 番)を取り外し、慎重にわきに置きます。
ステップ 4 ロゴ ベゼル サポート アセンブリのボール スタッド スナップから下部を外して、上部グリル(4 番)を取り外します。フック ハンガー ブラケット上のグリルを手前に回転させ、持ち上げて取り外し、慎重にわきに置きます。
ステップ 5 垂直ケーブル トラフ(5 番)をシャーシ前面に取り付けます(右に 1 本、左に 1 本)。
• フラット ヘッド ネジを 20 本(左右 10 本ずつ)ドライバで反時計方向に回し、ケーブル トラフから取り外してわきに置きます。
• ケーブル トラフを上にスライドさせてガイド スロットから外し、シャーシから取り外してわきに置きます。
ステップ 6 下部グリル フレーム アセンブリ(9 番)を取り外します。アセンブリ内の 4M ネジ 8 本(上に 4 本、下に 4 本)を外してわきに置きます。アセンブリを手前に回転させ、持ち上げてシャーシから取り外し、わきに置きます。
ステップ 7 電源シェルフ停止エクステンション(6 番)を取り外します。2M ネジ 2 本を外してわきに置き、エクステンションを外します。
ステップ 8 VELCROR® ケーブル ストラップを、上部および下部のケーブル管理トレイのストラップ スロットから取り外します。
ステップ 9 M4×14Mm のフラット ヘッド ネジ 4 本(各 Unistrut に 2 本ずつ)を外して、Unistrut (8 番)から上部グリル サポート(7 番)を取り外します。 ネジをわきに置き、シャーシからアセンブリを持ち上げて取り外し、わきに置きます。
ここでは、外装カバーをライン カード シャーシに取り付ける方法について説明します。
(注) 各種外装コンポーネントはライン カード シャーシに別の順番で取り付けることもできますが、ここで説明する順番で取り付けると簡単です。
この作業を行う前に、シャーシを開梱して固定する必要があります。 『 Unpacking and Securing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis 』を参照してください。
ライン カード シャーシの外装カバーの取り付けには次の工具と部品が必要です。
• 10Mm 六角レンチ(長さ 6 インチ(15 Cm)以上)
• Unistrut(シスコ製品番号 800-23375-01)
• 上部グリル サポートと電源シェルフ停止エクステンダ(AC グリル キット[シスコ製品番号 69-1163-01]または DC グリル キット[シスコ製品番号69-1164-01])
• 下部グリル フレーム アセンブリ(シスコ製品番号 800-23320-01。下部グリル[シスコ製品番号 800-23487-01]を含む)
• 垂直ケーブル トラフ(シスコ製品番号 69-1199-01)
ステップ 1 各 Unistrut(8 番。Unistrut の閉じた側の端はシャーシの前面 PLIM 側に向く)をシャーシ上部に取り付けます。各 Unistrut ごとにロック/スプリット ワッシャ付き 10Mm ボルトを 3 個ずつ Unistrut 内部のボルト穴に挿入し、ワッシャ上部までボルトをドライバで締めます。 平ワッシャは「D」の形をしています。まっすぐな縁を Unistrut の曲がった部分に合せます。
(注) (シャーシ前面から見て)右の Unistrut は電源ケーブルを通すために後部に一部切り欠きがあります。左の Unistrut にはありません。
ステップ 2 上部グリル サポート(7 番)を Unistrut に取り付けます。M4×14Mm のフラット ヘッド ネジを各 Unistrut に 2 個ずつ挿入し、ドライバで締めます。
ステップ 3 電源シェルフ停止エクステンダ(6 番)を取り付けます。M4 なべネジを挿入して、ドライバで締めます。
ステップ 4 下部グリル フレーム アセンブリ(9 番)を取り付けます。M4 なべネジ 8 本をアセンブリ内部に挿入し(上部に 4 本、下部に 4 本)、ドライバで締めます。
ステップ 5 垂直ケーブル トラフ(5 番)をシャーシ前面に取り付けます(右に 1 本、左に 1 本)。
• ケーブル トラフのフックをガイド スロットに挿入してから下にスライドし、所定の位置でロックします。
• M4 x 14Mm フラット ヘッド ネジを 20 本(左右 10 本ずつ)挿入し、ドライバで時計方向に回し、ケーブル トラフをシャーシにしっかり固定します。
• VELCRO® ケーブル ストラップを強く引き、トラフをシャーシに引っ掛けます。
ステップ 6 上部グリル(4 番)を取り付けます。グリル上のタブを上部グリル サポート(7 番)の上部にあるフック ハンガー ブラケットに注意して挿入します。 カチッという音がしてグリルがボール スタッド スナップにはまるまで、グリルをグリル サポートに強く押し付けます。
(注) 上部グリルを取り付ける場合は、必ず電源停止エクステンダを取り付けてください(ステップ 3)。
ステップ 7 ロゴ ベゼル(3 番)をベゼル サポートの上に置き、カチッという音がしてベゼルがボール スタッド スナップにはまるまでベゼルを強く押します。
ステップ 8 下部グリル(1 番)を取り付けます。グリル上のタブを下部 グリル フレーム(9 番)にあるフック ハンガー ブラケットに注意して挿入します。 カチッという音がしてグリルがボール スタッド スナップにはまるまで、グリルをグリル フレームに強く押し付けます。
• ドアを所定の位置に立てて置き、鍵穴の隣に挿入する最初の 2 本のネジ位置が分るようにします。
• M4 x 8Mm ウェハー頭ネジ 4 個(各側に 2 個ずつ)をドアの所定のネジ穴に挿入してドライバで締め、ドアを仮止めします。 両方のドアが正常な位置に決まるまでは、ネジを完全には締めないでください。
(注) ネジ位置はドアにより異なります。ドアのネジ穴とシャーシのネジ穴の位置が合わない箇所がある場合は、もう一方のドアを使う必要があります。
• 両方のドアの位置が正しいことを確認してからすべてのネジを完全に締めて、ドアをシャーシにしっかり固定します。 ドアの位置が正確でない場合は、ネジをゆるめて、8 本のネジ(各側 4 本)のいずれかを調整してドアの位置を合せます。
