Cisco CRS-1 シリーズ キャリア ルーティング システム 16スロット ライン カード シャーシ スイッチ ファブリック カードの交換手順
目次
スイッチ ファブリック（S123）カードの取り外しと取り付けの前に
スイッチ ファブリック（S123）カードの取り外し方と取り付け方
スイッチ ファブリック（S123）カードのトラブルシューティング
Cisco Technical Support Web サイト
Cisco CRS-1 シリーズ
キャリア ルーティング システム
16スロット ライン カード シャーシ
スイッチ ファブリック カードの交換手順
このマニュアルでは、Cisco CRS-1 シリーズ キャリア ルーティング システム 16スロット ライン カード シャーシでのスイッチ ファブリック（S123）カードの取り外しと取り付けの方法について説明します。
製品番号および関連マニュアル
•
製品番号
• 関連マニュアル
ハードウェア マニュアル
• Planning a Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis Site
• Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description
• Installing the Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis
• Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information
ソフトウェア マニュアル
Cisco CRS-1 シリーズ キャリア ルーティング システムに対応するソフトウェア マニュアルの全リストについては、http://www.cisco.com にアクセスし、「 About Cisco IOS-XR Software Documentation 」を参照してください。
スイッチ ファブリック（S123）カードの取り外しと取り付けの前に
• 静電気放電の防止
安全に関する注意事項
このマニュアルに記載されている作業を実施する前に、人身事故または機器の損傷を防ぐために、ここで説明する安全に関する注意事項を確認してください。
次の注意事項は、安全を確保し、機器を保護するためのものです。この注意事項には、起こりうる危険な状況がすべて網羅されているわけではありません。作業時には十分に注意してください。
（注） カードの取り付け、構成、または取り付けたカードのトラブルシューティングを行う前に、『Cisco CRS-1 Series Carrier Routing System Regulatory Compliance and Safety Information』に記載されている安全上の警告を確認してください。
• 重くて一人で持ち上げられそうもない機器は、一人で持ち上げようとしないでください。
• 取り付け作業中および取り付け作業後は、作業領域を清潔に保ち、埃などがないようにしてください。レーザーを使用しているコンポーネント内にゴミや埃が入らないようにしてください。
• 工具およびルータのコンポーネントが通行の妨げにならないようにしてください。
• MSC、PLIM、またはその関連コンポーネントを扱う際には、たるみの多い衣服や装身具など、ルータに引っかかる恐れのあるものを身に着けないでください。
• シスコの機器は、その仕様や使用手順に従って使用することで安全に動作します。
• 取り付けは国および地域の電気規約に従う必要があります。米国では、National Fire Protection Association （NFPA） 70 の「United States National Electrical Code」、カナダでは、Canadian Electrical Code の part I、「CSA C22.1」、その他の国については、国際電気標準会議（IEC） 364 の part 1～part 7 に従ってください。
静電気放電の防止
Electrostatic discharge （ESD; 静電気放電）により、装置や電子回路が損傷を受けることがあります（静電破壊）。静電破壊は電子部品の取り扱いが不適切な場合に発生し、故障または間欠的な障害をもたらします。ネットワーク機器またはそのコンポーネントを扱うときは、静電気防止用ストラップを使用することをお勧めします。
ESD による損傷を防ぐために、次の注意事項に従ってください。
• 静電気防止用リストまたはアンクル ストラップを肌に密着させて着用してください。接続コードの装置側をルータの ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
• カードを取り扱うときは、イジェクト レバー（ある場合）または金属製カード キャリアの端だけを持ちます。基板またはコネクタ ピンには手を触れないようにしてください。
• 取り外したカードは、基板側を上向きにして、静電気防止面に置くか、静電気防止用袋に収めます。コンポーネントを返却する場合は、取り外した後、ただちに静電気防止用袋に入れてください。
• カードと衣服が接触しないように注意してください。リスト ストラップは身体の静電気から基板を保護するだけです。衣服の静電気が、静電破壊の原因になることがあります。
カードの取り外しと取り付けに関する注意事項
カードの取り付けと取り外しに関する注意事項は次のとおりです。
• Insertion and Removal （OIR; ホットスワップ）をサポートしているので、ルータが動作中でもカードの取り外しと取り付けは可能です。OIR は、ネットワーク上のユーザの手をわずらわせずにカードの取り外しまたは取り付けを行うことができる方法で、すべてのルーティング情報を維持しながら確実にセッションを保持できます。ソフトウェアへの通知や電源のリセットは必要ありません。しかしカードを取り外す前に shutdown コマンドを使用することもできます。
• ライン カード シャーシ内の他の各種カードや PLIM はイジェクト レバーと非脱落型ネジでシャーシに取り付けれられています。ミッドプレーン コネクタからカードや PLIM を取り外すには、2 つのイジェクト レバーを使用します。ジェクト レバーと非脱落型ネジの正確な位置はカードの種類によって若干の違いがありますが、 大概は同じ位置、つまりカードの前面プレートの上端と下端にあります。次の図に、イジェクト レバーの非脱落型ネジの位置を示します（図は MSC の場合）。
次の図に、イジェクト レバーの操作方法を示します。両方のレバーを同時に操作することが重要です。
• カードの取り付けは、シャーシの初期設置作業のときに、以下の順序で行うことをお勧めします。
–カードは常に空スロットを端から順に埋めていくように取り付けます。シャーシは、RP、LCFC、およびファブリック スロットが空の状態で出荷されます。
–RP カードを最初に取り付けます。左側のカードを右側のものより先に取り付けます。両方の RP カードを完全に取り付けてからネジを締めます。
–同様の方法で S123 カードを 1 シェルフずつ取り付けます。
–MSC と PLIM の場合は、インピーダンス キャリアを 1 つ外してから、使用するボードを取り付けてネジを締めます。この作業を繰り返してすべてのカードと PLIM を取り付けます。
（注） 各カードの取り付け方法に関する詳細は、該当文書を参照してください。
ケーブル管理ブラケットに関する情報
Cisco CRS-1 シリーズ キャリア ルーティング システムには、ケーブル管理システムが付属しています。このシステムは、さまざまなカードに接続するインターフェイス ケーブルを整理し、邪魔になったり過度に折り曲げられないようにします。
ライン カード シャーシは、ミッドシャーシと上部シャーシの水平ケーブル管理ブラケットがシャーシ前面に取り付けられた状態で出荷されます。このシャーシにはオプションで、シャーシ後部用の上部シャーシ水平ケーブル 管理ブラケットを取り付けることができます。

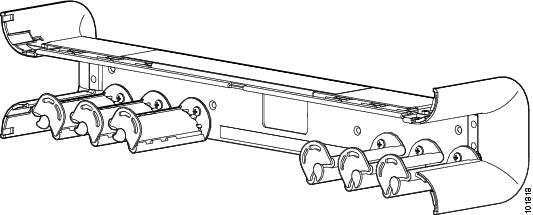

次の図に、ミッドシャーシ ケーブル管理ブラケットを示します。
図3 ミッドシャーシ ケーブル管理ブラケット（シャーシの前面のみ）
スイッチ ファブリック（S123）カードの取り外し方と取り付け方
ここでは、ライン カード シャーシにおけるスイッチ ファブリック カードの取り外し方と取り付け方について説明します。ここでは次の手順について説明します。
• スイッチ ファブリック（S123）カードの取り付けの確認
スイッチ ファブリック（S123）カードの取り外し
ここでは、ライン カード シャーシからスイッチ ファブリック（S123）カードを取り外す方法について説明します。S123 カードの詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。

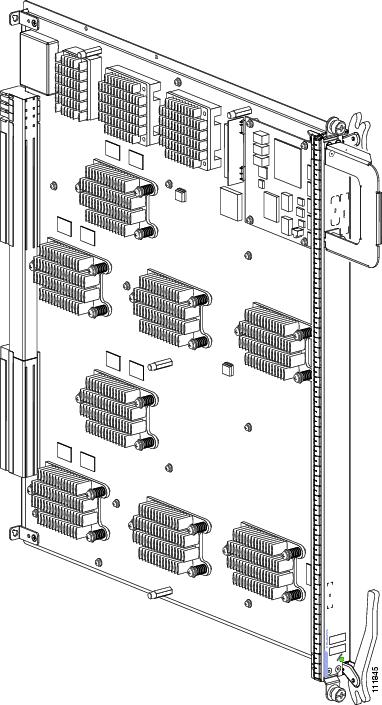

スイッチ ファブリック（S123）カードは、シングル シャーシ システムだけで使用されます。次の図に示す S123 カードは、他のスイッチ ファブリック モジュールに接続しないため、光ファイバ コネクタを備えていません。
ステップ

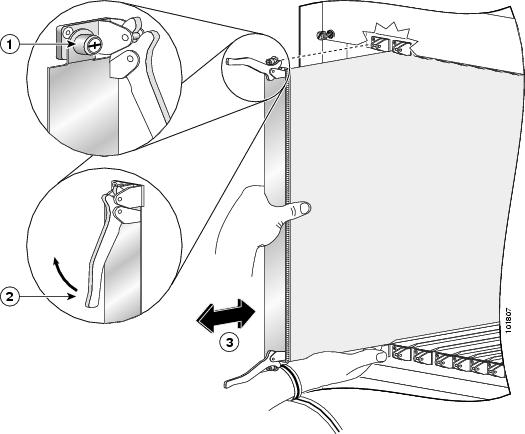

S123 カードを取り外すには、次の図を参照して、次のステップに従います。
ステップ 1 静電気防止用リスト ストラップを手首に着用し、他端をシャーシ前面の一方の ESD 接続ソケット、またはシャーシの塗装されていない金属面に接続します。
ステップ 2 カード ケージから取り外すスイッチ ファブリック カードを確認します。 ドライバを使用してカードの前面パネルにある 2 つの非脱落型ネジを反時計方向に回して、カードをスロットから緩めます。
ステップ 3 2 つのカード イジェクト レバーをつかみ、カード キャリアの前端から離れる方向に同時に 90 度（新しいスイッチ ファブリック カードの場合は 70 度）回して、カードをミッドプレーン コネクタから外します。
ステップ 4 金属製カード キャリアだけを持ち、カードをスロットから引き出し、ただちに静電気防止用袋または同様の静電気防止用容器に収めます。不良カードを工場へ返品する場合は、元のパッケージに入れて梱包してください。
スイッチ ファブリック（S123）カードの取り付け
ここでは、ライン カード シャーシにスイッチ ファブリック（S123）カードを取り付ける方法について説明します。S123 カードの詳細については、『Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description』を参照してください。
スイッチ ファブリック（S123）カードは、シングル シャーシ システムだけで使用されます。次の図に示す S123 カードは、他のスイッチ ファブリック モジュールに接続しないため、光ファイバ コネクタを備えていません。
ステップ
スイッチ ファブリック カードを取り付けるには、次の図を参照して、次のステップに従います。
ステップ 1 静電気防止用リスト ストラップを手首に着用し、他端をシャーシ前面の一方の ESD ソケットまたはシャーシの塗装されていない金属面に接続します。
ステップ 2 静電気防止用パッケージから、スイッチ ファブリック カードを取り出します。
ステップ 3 カード フレームのハンドルを片手で持ち、もう片方の手でフレームの下を支えて、正しいスロットに差し込みます。
（注） 一番右側のスロットから始めて右から左へと順次カードを取り付けるのが、もっとも簡単な取り付け方法です。
ステップ 4 カード ケージ スロットに挿入するカードの位置を合わせます。カードの回路やコネクタには手を触れないでください。
（注） カード ケージの各スロットには、溝があります。カード ケージにカードを取り付ける時は、必ずカード フレームの両端を、スロットの溝に合わせてください。
ステップ 5 PCB が左、キャリアが右になるように S123 の向きを合わせます。カードが簡単にスロットに入らない場合は、向きが間違っていて、誤挿入防止フランジのためにカードがスロットに入らない可能性があります。必要に応じて、S123 の向きを直します。
ステップ 6 イジェクト レバーがカード ケージの端に接触するまで注意深く S123 をスロットにスライドし、イジェクト レバーのフックがカード ケージの縁に引っかかったら、そこで止めます。フックが引っかからない場合は、イジェクト レバーのフックが完全にラッチされるまで S123 を再挿入します。
ステップ 7 カードの上下にあるカード イジェクト カムの開口部が、カード ケージ スロットの両端にあるタブの上を通過するように、両方のイジェクト レバーを回します。
ステップ 8 そのままカードをカード ケージ スロットにスライドし、カード イジェクト カムの開口部がカード ケージ スロットの両端のタブにかみ合うようにします。
（注） S123 カードにはガイド ピンがあり、カードをスロットにスライドするときにミッドプレーン コネクタと最初に接触します。ガイド ピンが接触したあと、カード イジェクト レバーが向う（カード キャリアのハンドル側）に倒れ始めるまで、カード キャリアを押し続けます。
ステップ 9 カードをミッドプレーン コネクタに装着するため、両方のカード イジェクト レバーを持ち、カード キャリアのハンドルに向かって倒し、レバーがカード キャリアの前面エッジと平行になるようにします。
（注） 留め具を締める前に、各ベイに 4 枚の S123 カードをすべて取り付けると、さらに取り付けやすくなります。
ステップ 10 ドライバを使用してカードの前面パネルにある 2 つの非脱落型ネジを時計方向に回して、カードをしっかりとスロットに装着します。
次の作業
この作業を行った後は、次回使用する時のためにインピーダンス キャリアを静電気防止用袋に収めて保管してください。前面カバーの外装プレートを外して、カードが正しく取り付けられているか確認します（次の項を参照）。システムの初期設置を行っている場合は、S123 カードの取り付けが完了してから MSC を取り付けてください。
スイッチ ファブリック（S123）カードの取り付けの確認
ここでは、スイッチ ファブリック（S123）カードが正しく取り付けられたことを確認する方法について説明します。
英数字 LED の概要
S123 カードには、前面プレートの一方の端、イジェクト レバー付近に、カードの状態を示す一連のメッセージを表示する英数字 LED ディスプレイがあります。
（注） 表示されるメッセージによっては、一瞬しか LED ディスプレイに表示されないために読み取れないことがありますが、これは正常な状態です。
スイッチ ファブリック（S123）カードのトラブルシューティング
取り付けまたは交換した S123 カードが、取り付け時に動作しない場合や電源が入らない場合は、次を実行します。
• カードがライン カード シャーシのスロットにしっかりと装着されているか確認します。取り付けを物理的に確認する簡単な方法として、S123 の前面プレートが、カード ケージに取り付けられている他のカードの前面と同一平面になっているか確認します。
• イジェクト レバーが閉じているか、非脱落型ネジがしっかり締まっているか確認します。よく分からない場合は、レバーを外し、ねじを緩め、S123 カードを装着し直してください。
• アラーム モジュールを調べて、アクティブなアラーム条件があるか確認します （『 Cisco CRS-1 Series Carrier Routing System 16-Slot Line Card Chassis System Description 』のアラーム モジュールの項を参照）。
• 電源シェルフを調べて、シャーシ全体に電源が供給されているか確認します。
S123 カードの前面プレートにあるステータス LED を使用して、カードが正しく取り付けられていることを確認します。
• カードが正しく取り付けられている場合は、Active LED が緑に点灯します。この LED が点灯しない場合は、カードが正しく取り付けられているかどうかを確認してください。
• Active LED が黄色で点滅している場合は、基板に問題があります。
• Active LED が点灯していない場合は、基板のステータスは unknown です。電源シェルフのインジケータを調べて、基板に電源が供給されているかどうか確認してください。
• 基板のブート シーケンス中に障害が発生した場合は、4 桁、2 行の英数字ディスプレイに現在のブート フェーズが表示されるため、基板の障害のデバッグに役立ちます。
