Cisco Catalyst セルラーゲートウェイのハードウェア設置ガイド

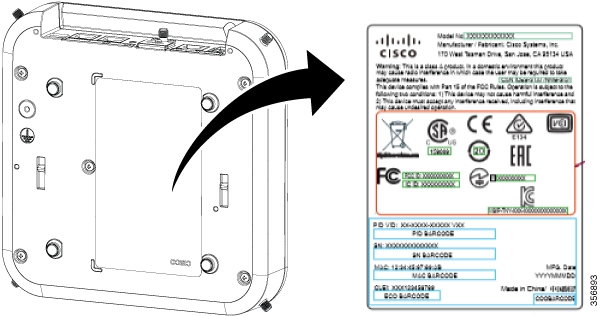

Cisco Catalyst セルラーゲートウェイの概要

Cisco Catalyst セルラーゲートウェイは、最新のセルラーテクノロジーと展開の柔軟性、管理の容易さを兼ね備えています。Cisco Catalyst セルラーゲートウェイでは、インターネットおよび MPLS のトランスポートモードに並ぶ主要な接続となっている高速な 4G と 5G をサポートしています。

Cisco Catalyst セルラーゲートウェイは、シスコのすべてのホストプラットフォームに高速セルラー接続を提供します。イーサネット経由でホストデバイスに接続され、Power over Ethernet（PoE）を利用可能な Cisco Catalyst セルラーゲートウェイは、セルラー信号の受信が強い場所であればどこにでも導入できます。クラウドホスト型またはオンプレミス型の新しいアプリケーションをサポートし、デバイスを確実かつ柔軟に接続できるため、Quality of Service（QoS）が保証されたワイヤレス WAN への移行が容易になります。

表 1. Cisco Catalyst セルラーゲートウェイの SKU
Cisco 5G LTE	モード	動作領域	周波数帯域
CG418-E	LTE	グローバル	LTE バンド 1 ～ 5、7、8、12 ～ 14、17、18 ～ 20、25、26、28 ～ 30、32、38 ～ 43、46、48、66、および 71 FDD LTE 600 MHz（バンド 71）、700 MHz（バンド 12、13、14、17、28、29）、800 MHz（バンド 20）、850 MHz（バンド 5、18、19、26）、900 MHz（バンド 8）、1500 MHz（バンド 32）、1700 MHz（バンド 4 および 66）、1800 MHz（バンド 3）、1900 MHz（バンド 2 および 25）、2100 MHz（バンド 1）、2300 MHz（バンド 30）、2600 MHz（バンド 7） TDD LTE 1900 MHz（バンド 39）、2300 MHz（バンド 40）、2500 MHz（バンド 41）、2600 MHz（バンド 38）、3500 MHz（バンド 42 および 48）、3700 MHz（バンド 43）、5200 MHz（バンド 46）
CG522-E	LTE、Sub-6、HSPA+/WCDMA	グローバル	LTE バンド 1 ～ 8、12 ～ 14、17 ～ 20、25、26、28 ～ 30、32、34、38 ～ 43、46、48、66、および 71 Sub-6G n1、n2、n3、n5、n7、n8、n12、n20、n25、n28、n38、n40、n41、n48、n66、n71、n77、n78、n79 HSPA+/WCDMA バンド 1 ～ 6、8、9、および 19

Cisco Catalyst セルラーゲートウェイの前面パネル

次の図は、Cisco Catalyst セルラーゲートウェイユニット CG418-E および CG522-E の I/O サイドパネルを示しています。

図 1. Cisco Catalyst セルラーゲートウェイユニットの前面パネル：CG418-E

表 2.
1	電源ソケット（AC/DC コンバータ用）
2	ギガビットイーサネット WAN
3	GPS（CG418-E のみ）
4	デュアル SIM 用カバー（SIM 0\|SIM 1）
5	リセット
6	AUX ポート
7	コンソール（RJ-45）

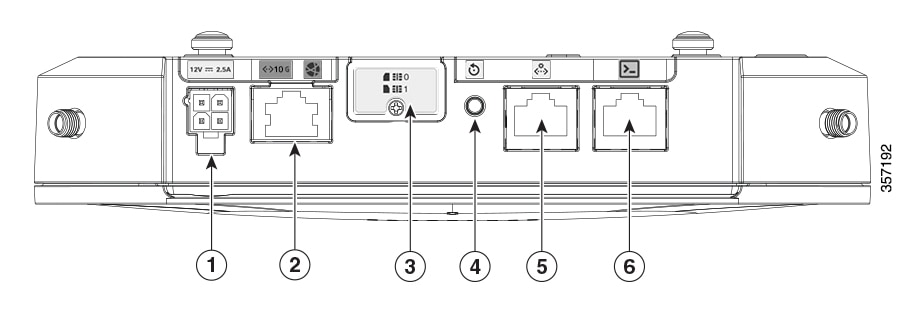

図 2. Cisco Catalyst セルラーゲートウェイユニットの前面パネル：CG522-E

表 3.
1	電源ソケット（AC/DC コンバータ用）
2	ギガビットイーサネット WAN
3	デュアル SIM 用カバー（SIM 0\|SIM 1）
4	リセット
5	AUX ポート
6	コンソール（RJ-45）

LED の動作

次の表に、LED インジケータとその動作を示します。LED によって、ステータスと現在選択されているサービスが視覚的に示されます。

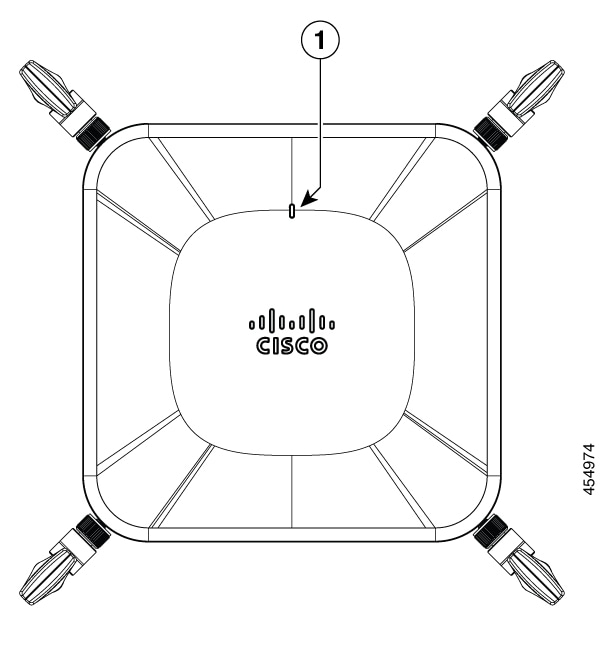

LED インジケータ：CG418-E

ステータス LED

1	4G ステータス LED
2	5G ステータス LED

赤	緑	青色	機能
			すべての機能が動作しています。CG522-E の場合、4G LED または 5G LED の点滅は、ゲートウェイの現在の速度を示します。セルラー信号（最強）：バーが 3 本または 4 本 LAN インターフェイスが上側
			すべての機能が動作しています。CG522-E の場合、4G LED または 5G LED の点滅は、ゲートウェイの現在の速度を示します。セルラー信号（中）：バーが 1 本または 2 本 LAN インターフェイスが上側
			オペレーティングシステムの起動モデムの状態は未定義 LAN インターフェイスが上側
			オペレーティングシステムの起動 LAN 確立用リンク
			システムの起動
			電源オン
