ONS 15454 SDH OC3 IR 4/STM1 SH 1310 カードの取り付け手順
このマニュアルでは、OC3 IR 4/STM1 SH 1310 カードの機能、取り付け手順、取り外し手順、および技術仕様について説明します。このマニュアルは、OC3 IR 4/STM1 SH 1310 カードを扱う場合に、『 Cisco ONS 15454 SDH Installation and Operations Guide 』と『 Cisco ONS 15454 SDH Troubleshooting and Reference Guide 』とともに使用してください。
•
「取り付け手順」
• 「OC3 IR 4/STM1 SH 1310 カードの仕様」
• 「取り付け手順」
• 「取り外し手順」
「OC3 IR 4/STM1 SH 1310 カードの正しいターン アップの確認」
（注） 回線やカードの機能については、『Cisco ONS 15454 SDH Installation and Operations Guide』を参照してください。
O C3 IR 4/STM1 SH 1310 カード
OC3 IR 4/STM1 SH 1310 カードには、ITU-T G.707、ITU-T G.957 互換の中距離および短距離対応 SDH STM-1 ポートが 4 基あります。各ポートは、シングルモード光ファイバ スパン上で 155.52 MBps で動作します。このカードは、VC-4 ごとに STM-1 信号レベルで連結ペイロードや非連結ペイロードをサポートします。図1に OC3 IR 4/STM1 SH 1310 の前面プレートを、図2にカードのブロック図を示します。
図1 OC3 IR 4/STM1 SH 1310 の前面プレート
OC3 IR 4/STM1 SH 1310 カードは、マルチスピードまたは高速のカード スロットに取り付けられます。このカードは SNCP の一部として、または Add/Drop Multiplexer/Terminal Monitor（ADM/TM; アド/ドロップ多重化装置/端末モニタ）構成にプロビジョニングできます。各インターフェイスは 1310Nm のレーザーを使用しており、カードの前面プレートに送受信用のコネクタ（ラベル付き）を装備しています。このカードは SC コネクタを使用します。
OC3 IR 4/STM1 SH 1310 カードは、単方向または双方向の 1+1 保護切り替えをサポートします。ポート単位で保護を行うことができます。
OC3 IR 4/STM1 SH 1310 は、LOS、LOF、Loss of Pointer（LOP; ポインタ異常）、Multiplex Section
Alarm Indication Signal（MS-AIS; 多重化セクション アラーム表示信号）と、Multiplex Section Far End Receive Failure（MS-FERF; 多重化セクション遠端受信障害）状態を検出します。これらの状態については、『 Cisco ONS 15454 SDH Troubleshooting and Maintenance Guide, R3.3 』の 第 1 章 「Alarm
Troubleshooting」 の説明を参照してください。このカードは、セクションと回線の Bit Interleaved Parity（BIP; ビット挿入パリティ）エラーもカウントします。
自動保護切り替え（APS）を有効にするため、 OC3 IR 4/STM1 SH 1310 は SDH オーバーヘッドから K1 と K2 バイトを抽出して最適な保護切り替えを実行します。DCC バイトが TCC-I へ転送されると、DCC が終端処理されます。
OC3 IR 4/STM1 SH 1310 のカード レベルのインジケータ
OC3 IR 4/STM1 SH 1310 カードには、3 つのカード レベルの LED があります。
OC3 IR 4/STM1 SH 1310 のポート レベルのインジケータ
カードの 4 基のポートのステータスは、ONS 15454 SDH のファン トレイ アセンブリの LCD 画面で確認できます。LCD 画面を使用して、ポートまたはカード スロットのステータスを確認することができます。画面には、指定したポートまたはスロットのアラームの数と重大度が表示されます。アラーム メッセージの詳細については、『Cisco ONS 15454 SDH Installation and Operations Guide, R3.3』を参照してください。

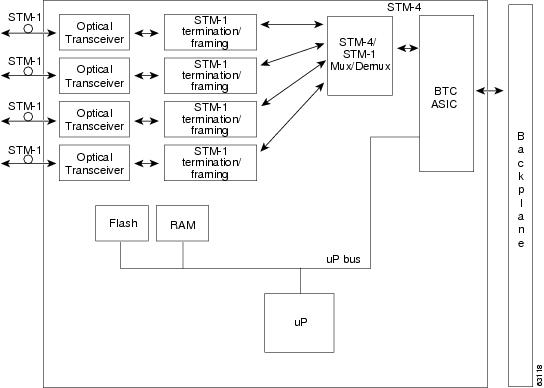

図2 OC3 IR 4/STM1 SH 1310 のブロック図
警告 接続を外したファイバまたはコネクタからは、目に見えないレーザー光線が放射されていることがあります。レーザー光線を直視したり、光学機器を通して直接見たりしないでください。
OC3 IR 4/STM1 SH 1310 カードの仕様
–最大レシーバ レベル：-8 dBm（BER 1×10 -10 で）
–最小レシーバ レベル：-28 dBm（BER 1 × 10 -10 で）
–消費電力：1 9.20 W 、0. 40 A （AMPS）（-48 V）、 65.6 B TU/時
–バックプレーン コネクタを含む奥行き: 235 Mm（9.250 インチ）
–クラム シェルを含まない重量：0.4 Kg（1.0 ポンド ）
• 準拠規格
ONS15454 SDH 光カードをシステムへ装着すると、次の規格に準拠します。
– 安全性：IEC 60950、EN 60950、UL 60950、CSA C22.2 No. 60950、TS 001、AS/NZS 3260、IEC60825-1、IEC 60825-2、21 CFR 1040-10、および 21 CFR 1040.11
取り付け手順
初めて OC3 IR 4/STM1 SH 1310 カードを取り付けたり、取り外したりする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。
ステップ 2 カードを対象スロットのガイド レールに注意深く挿入します（図3）。
ステップ 3 イジェクタを閉めて、カードをバックプレーンのコネクタにはめ込みます。
カードのターン アップ
ここで説明する手順に従って、カードがターンアップしたかどうかを確認します。「OC3 IR 4/STM1 SH 1310 カードの正しいターン アップの確認」の手順に従って、Cisco Transport Controller（CTC）ソフトウェアの画面を確認し、状況が合ってない場合はカードを取り付け直します。状況が正しくならない場合は、装置を交換してください。
取り外し手順
初めて OC3 IR 4/STM1 SH 1310 カードを取り付けたり、取り外したりする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。
（注） ONS 15454 SDH からアクティブなカードを引き抜くと、トラフィックが中断することがあります。カードの交換は注意して行い、交換するカードが非アクティブまたはスタンバイ カードであることを確認してください。アクティブなカードを交換する必要がある場合は、取り外す前に、そのカードをスタンバイ モードに切り替える手順を行う必要があります。
STM-N カードのリセット
（注） STM-N をリセットすると、リニア 1+1 STM-N 保護切り替えや MSSPRing 保護切り替えが起こることがあります。
（注） ONS 15454 SDH からアクティブなカードを引き抜くと、トラフィックが中断することがあります。カードの交換は注意して行い、交換するカードが非アクティブまたはスタンバイ カードであることを確認してください。アクティブな STM-N カードを交換する必要がある場合は、取り外す前に、そのカードをスタンバイ モードに切り替える手順を行う必要があります。
警告 Class 1（21 CFR 1040.10 および 1040.11）および Class 1M（IEC 60825-1 2001-01）レーザー製品です。
警告 終端していないファイバ ケーブルの先端やコネクタからは、目に見えないレーザー光線が放射されていることがあります。レーザー光線を直視したり、光学機器を通して直接見たりしないでください。光学機器（ルーペ、拡大鏡、顕微鏡など）で 100 Mm 以内から放射されるレーザーを見ると、目を痛める恐れがあります。制御や調整、指示にない手順を行うと、被曝する可能性があります。
赤色の FAIL LED が表示されたら、STM-N カードを交換する必要があります。
リニア 1+1 保護切り替えや MSSPRing 保護切り替えを避けるために、STM-N カードをリセットする前に、次に示す予防策を実施します。
ステップ 1 現用（アクティブ）のスパンがローカルとリモートのノードでアクティブであることを確認します。
ステップ 2 現用（アクティブ）のスパンが FAIL アラームや SF アラーム（エラー）を発生させずにトラフィックを伝送していることを確認します。
ステップ 3 STM-N カードをリセットする前に、CTC ソフトウェアで保護スパンをロックします。MSSPRing では、XC10-G スイッチ ノードに隣接するイースト ノードとウエスト ノードのカードをロックします。たとえば、ノード B で XC10-G を切り替える場合、ノード A のウエスト カードとノード C のイースト カードをロックします。ノード B 上のカードをロックする必要ありません。ロックする前には、MSSPRing が切り替わっていないことを確認します。ロックを行ったときに MSSPRing が切り替わっていると、トラフィックが失われることがあります。
<------イースト［ノード A］ウエスト------イースト［ノード B］ウエスト------イースト［ノード C］ウエスト------>
1+1 保護スキームでは、保護カードにロックを行います。ロック前に、現用スパンでトラフィックが伝送されていることを確認します。
サービス中の STM-N カードの交換
ステップ 1 CTC ソフトウェアで、どの STM-N カードがアクティブであるかを確認します。
（注） CTC ソフトウェアで、カードがアクティブ モードかスタンバイ モードかを確認するには、画面の当該カード上にカーソルを置き、カードの状態を表示します。
ステップ 2 アクティブな STM-N カードをスタンバイに切り替えます。
a. ノード ビュー画面で、Maintenance > STM Cards タブを選択します。
b. Cross Connect Cards メニューから、Switch を選択します。
c. Confirm Switch ダイアログボックスで Yes をクリックします。
（注） 現用の STM-N カードが保護に切り替わると、保護スロットが現用になります。ここで前の現用カードの ACT LED は消えます。
ステップ 3 保護モードの STM-N カードを ONS 15454 SDH から取り外します。
ステップ 4 交換用の STM-N カードを空のスロットに差し込みます。交換用カードがブートし、約 1 分後にはサービス可能な状態になります。この手順の後、カードは保護カードとして使用可能になります。
関連マニュアル
• DOC-7813038= Cisco ONS 15454 SDH Installation and Operations Guide
• DOC-7813037= Cisco ONS 15454 SDH Troubleshooting and Reference Guide
