ONS 15454 SDH FMEC-DS1/E1 カードの
FMEC-DS1/E1 フロント マウント電気回路接続カード
FMEC-DS1/E1 カードのカード レベルのインジケータ
FMEC-DS1/E1 カードがターンアップしたかどうかの確認
このマニュアルでは、FMEC-DS1/E1 カードの機能、取り付け手順、取り外し手順および技術仕様について説明します。FMEC-DS1/E1 カードを取り扱う場合は、このマニュアルを『 Cisco ONS 15454 SDH Installation and Operations Guide 』や『 Cisco ONS 15454 SDH Troubleshooting and Reference Guide 』と併せて参照してください。
• 「FMEC-DS1/E1 フロント マウント電気回路接続カード」
• 「取り付け手順」
• 「取り外し手順」
「FMEC-DS1/E1 カードがターンアップしたかどうかの確認」
(注) 回線とカードの機能については、『 Cisco ONS 15454 SDH Installation and Operations Guide』を参照してください。
ONS 15454 SDH FMEC-DS1/E1 カード(図1)には、14 個の ITU 互換 G.703 E-1 ポートへの front mount electrical connection(FMEC;フロント マウント電気回路接続)が備わっています。
FMEC-DS1/E1 では、各 E1-N-14 ポートは 2 つの 37 ピン DB コネクタを装備した 120 Ω平衡型ケーブルを使用し、2.048 MBps で動作します。

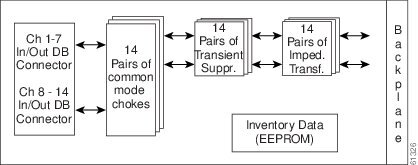

図1 に FMEC-DS1/E1 の前面プレートを示します。また、FMEC-DS1/E1 のブロック図 には、ブロック図を示します。
FMEC-DS1/E1 カードは、ONS 15454 SDH の Electrical Facility Connection Assembly(EFCA; 電気ファシリティ接続アセンブリ)スロット(スロット 18~22 またはスロット 25~29 のどれか)に取り付けることができます。FMEC-DS1/E1 カードの各ポートは、1024KHz で最大 6dB のケーブル損失をサポートする、E1 レベルの入出力機能を備えています。
–パルス形状: ITU-T G.703 Figure 15/Table 7
–パルス振幅: ITU-T G.703 Figure 15/Table 7
–消費電力:0.00 W、0.00 A(アンペア)@ -48V、0.0 BTU/時
–バックプレーン コネクタを含む奥行き: 98Mm(3.87 インチ)
–クラム シェルを含まない重量: 0.3Kg(0.6 ポンド)
ONS 15454 カードをシステムへ装着すると、次の規格に準拠します。
–安全性: IEC 60950、EN 60950、UL 60950、CSA C22.2 No. 60950、TS 001、AS/NZS 3260
初めて FMEC-DS1/E1 カードを取り付け、取り外しする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。
ステップ 1 カードを対象スロットのレールに注意深く挿入します(図3)。
ステップ 2 上部イジェクタを下に動かし、下部イジェクタを上に動かしてカードをバックプレーン コネクタに挿入します。
ステップ 3 カードをバックプレーンのコネクタにゆっくりと押し込みます。
ステップ 4 前面の取り付けネジをプラス ドライバまたはマイナス ドライバで締めます。
FMEC-DS1/E1 カードには、シェルフ アセンブリ バックプレーン上の電気回路コネクタに接続する電気接続プラグがあります。上部イジェクタと下部イジェクタを完全に閉じ、取り付けネジを締めると、カードがシェルフ アセンブリ バックプレーンに差し込まれます。図3は、一般的なカード取り付け方法を示しています。
図3 ONS 15454 SDH への FMEC カードの取り付け
ここで説明する手順に従って、カードがターンアップしたかどうかを確認します。Cisco Transport Controller(CTC)ソフトウェア画面を確認し、「FMEC-DS1/E1 カードがターンアップしたかどうかの確認」 の状況と合っていない場合はカードを取り付け直します。状況が合致しない場合は、装置を交換してください。
ステップ 1 シェルフ アセンブリに電源が入っていることを確認します。
ステップ 2 FMEC-DS1/E1 カードが正しいスロット(スロット 18~22 または 25~29、E1-N-14 カードの場合はスロット 1~5 または 13~17)に取り付けられていることを確認します。
ステップ 3 CTC ソフトウェアの画面で、カードが正しいスロットに表示されていることを確認します。
ステップ 4 CTC ソフトウェアの画面で、カードが白く表示されていることを確認します。
ステップ 5 CTC ソフトウェアの画面で、カードが Inventory に表示されていることを確認します。
初めて FMEC-DS1/E1 カードを取り付け、取り外しする場合は、この手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使用してください。
ステップ 1 カードにトラフィックがある場合は、このトラフィックを別のインターフェイスに迂回させます。
ステップ 2 37 ピン DB コネクタを装備したケーブルを FMEC カードから取り外します。後からの取り付けに備えて、忘れずにコネクタやケーブルに印を付けてください。
ステップ 3 前面の取り付けネジを緩めます(図3)。
ステップ 4 上部イジェクタを上に動かし、下部イジェクタを下に動かしてバックプレーン コネクタからカードを取り出します。
• DOC-7813038= Cisco ONS 15454 SDH Installation and Operations Guide
• DOC-7813037= Cisco ONS 15454 SDH Troubleshooting and Reference Guide
