ONS 15454 SDH FMEC-E1 カードの 取り付け手順

ONS 15454 SDH FMEC-E1 カードの
取り付け手順

---

製品名： 15454E-75E1-FMEC=

このマニュアルでは、FMEC-E1 カードの機能、取り付け手順、取り外し手順および技術仕様について説明します。このマニュアルは、FMEC-E1 カードを扱う場合に『 Cisco ONS 15454 SDH Installation and Operations Guide 』と『 Cisco ONS 15454 SDH Troubleshooting and Reference Guide 』とともに使用してください。

このマニュアルの内容は次のとおりです。

• 「FMEC-E1 フロント マウント電気回路接続カード」

• 「FMEC-E1 カードの仕様」

• 「取り付け手順」

• 「取り外し手順」

• 「関連マニュアル」

• 「マニュアルの入手方法」

• 「テクニカル サポートに関する問い合せ」

このマニュアルには次の手順が含まれています。

「取り付け手順」

「カードのターンアップ」

「MIC-A/P カードがターンアップしたかどうかの確認」

「取り外し手順」

（注） 回線やカードの機能については、『Cisco ONS 15454 SDH Installation and Operations Guide』を参照してください。

FMEC-E1 フロント マウント電気回路接続カード

FMEC-E1 電気回路接続 カード（図1 参照）では、E1-N-14 カードの 14 個の ITU 準拠 G.703 E-1 ポートへの、フロント マウント電気回路接続ができます。FMEC-E1 により、各 E1-N-14 ポートは 75 Ω 非平衡型 1.0/2.3 小型同軸コネクタ上を 2.048 MBps で動作します。

図1 に、 FMEC-E1 の前面プレートを示します。FMEC-E1 のブロック図 にはブロック図を示します。

図1 FMEC-E1 の前面プレート

FMEC-E1 カードは、ONS 15454 SDH の 18 ～ 22 または 25 ～ 29 の任意の EFCA スロットに取り付けできます。各 FMEC-E1 カードは 1024 KHz で最大 6 dB のケーブル損失をサポートする E1 レベルの入力と出力を備えています。

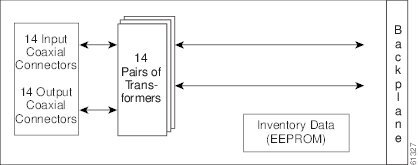

図2 FMEC-E1 のブロック図

FMEC-E1 カードの仕様

• FMEC-E1 入力

–ビット レート：2.048 MBps + 50 ppm

–伝送符号：HDB-3

–終端：不平衡型同軸ケーブル

–入力インピーダンス：75 Ω + 5 %

–ケーブル損失：1024 KHz で最大 6 dB

• FMEC-E1 出力

–ビット レート：2.048 MBps + 50 ppm

–伝送符号：HDB-3

–終端：不平衡型同軸ケーブル

–出力インピーダンス：75 Ω + 5 %

–パルス波形：ITU-T G.703、Figure 15 / Table 7

–パルス振幅：ITU-T G.703、Figure 15 / Table 7

• FMEC-E1 電気回路インターフェイス

–コネクタ：1.0/2.3 小型同軸コネクタ

• 動作環境

–動作温度: -5 ～ +45 ℃

–動作湿度: 5 ～ 95 %、結露がないこと

–消費電力：0.00 W、0.00 A（アンペア）@ -48V、0.0 BTU/時

• 寸法

–高さ：182 Mm （7.165 インチ）

–幅：32 Mm（1.25 インチ）

–奥行き：92 Mm（3.62 インチ）

–バックプレーン コネクタを含めた奥行き：98 Mm（3.87 インチ）

–クラム シェルを含まない重量: 0.3 Kg（0.7 ポンド）

• 準拠規格

ONS 15454 SDH カードがシステムへ装着される場合、次の規格に準拠します。

–安全性：IEC 60950、EN 60950、UL 60950、CSA C22.2 No. 60950、TS 001、AS/NZS 3260

取り付け手順

初めて FMEC-E1 カードを取り付け、取り外しする場合に、ここでの手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使ってください。

ステップ 1 カードを適切なスロットのレールに注意深く挿入します（図3）。

ステップ 2 上部イジェクタを下に動かし、下部イジェクタを上に動かしてカードをバックプレーン コネクタに挿入します。

ステップ 3 カードをバックプレーンのコネクタにゆっくりと押し込みます。

ステップ 4 前面の取り付けネジをプラス ドライバまたはマイナス ドライバで締めます。

FMEC-E1 カードには、シェルフ アセンブリ バックプレーン上の電気回路コネクタにつなぐ電気接続プラグがあります。上部イジェクタと下部イジェクタを完全に閉じ、取り付けネジを締めると、カードがシェルフ アセンブリ バックプレーンに差し込まれます。図3は、一般的なカード取り付け方法を示しています。

図3 ONS 15454 SDH の FMEC カードの取り付け

取り外し手順

初めて FMEC-E1 カードを取り付け、取り外しする場合に、ここでの手順を行ってください。ONS 15454 SDH カードの取り付け、ブート手順に慣れた後は、参考として使ってください。

ステップ 1 システムにトラフィックがある場合は、トラフィックを他のインターフェイスに迂回させる必要があります。

ステップ 2 3取り外す対象の FMEC カードからすべての 1.0/2.3 小型同軸コネクタ付き同軸ケーブルを外します。後からの取り付けに備えて、忘れずにすべてのコネクタやケーブルに印を付けてください。

（注） FMEC から同軸ケーブルを取り外すには、コネクタの外側のリングを引いてからコネクタを取り外します。外側のリングを引いてコネクタのロックを解除しないでケーブルを取り外すと、ケーブルやコネクタ、またはその両方が損傷することがあります。

ステップ 3 前面の取り付けネジを緩めます（図3）。

ステップ 4 上部イジェクタを上に動かし、下部イジェクタを下に動かしてバックプレーン コネクタからカードを取り出します。

ステップ 5 注意して、シェルフからカードを取り外します。

関連マニュアル

• DOC-7813038= Cisco ONS 15454 SDH Installation and Operations Guide

• DOC-7813037= Cisco ONS 15454 SDH Troubleshooting and Reference Guide
