120Ω 側への Molex 96 ピン LFH コネクタ付きケーブルの取り付け
75Ω 側への 1.0/2.3 ミニチュア同軸コネクタ付きケーブルの取り付け方法
75Ω 側の 1.0/2.3 ミニチュア同軸コネクタ付きケーブルの交換
このマニュアルでは、E1-75/120 インピーダンス変換パネル(「E1-75 Black Box」)の機能、取り付け手順、および技術仕様について説明します。E1-75/120 インピーダンス変換パネルを使用して作業を行う場合は、『 Cisco ONS 15454 SDH Reference Manual 』および『 Cisco ONS 15454 SDH Procedure Guide 』も併せて参照してください。
• 「E1-75/120 インピーダンス変換パネルの取り付け」
「120Ω 側への Molex 96 ピン LFH コネクタ付きケーブルの取り付け」
「75Ω 側への 1.0/2.3 ミニチュア同軸コネクタ付きケーブルの取り付け方法」
「75Ω 側の 1.0/2.3 ミニチュア同軸コネクタ付きケーブルの交換」
(注) 回線とカードのキャパシティについては、『Cisco ONS 15454 SDH Reference Manual』を参照してください。
ONS 15454 SDH E1-75/120 インピーダンス変換パネルでは、42 ITU 準拠の G.703 E-1 ポートのフロント マウント電気接続が実現できます。E1-75/120 インピーダンス変換パネルは、クライアント側に 84 個の 1.0/2.3 ミニチュア同軸 コネクタ(送信、受信用にそれぞれ 42 個ずつ)と FMEC 120Ω 側に 2 つの 96 ピン Molex タイプ コネクタを備えています。96 ピン Molex タイプ コネクタは、それぞれ 21 の入力と 21 の出力に接続します。E1-75/120 インピーダンス変換パネルのトランスフォーマにより、DC 電圧と過電圧からのデカップリングが強化されます。E1-75/120 インピーダンス変換パネルは、digital distribution frame(DDF; デジタル分配フレーム)、ETSI ラック、および ANSI ラックで使用します。E1-75/120 インピーダンス変換パネルを ETSI 以外のラックで使用する場合は、E1-75/120 インピーダンス変換パネルに付属の ETSI ラック取り付けブラケットを外し、オプションの 19 インチ/23 インチ取り付けブラケットを使用してください。
E1-75/120 インピーダンス変換パネルを使用すると、各 E1-42 ポートは、75Ω 不平衡同軸 1.0/2.3 ミニチュア同軸 コネクタで 2.048 MBps の速度で動作します。図1 に、E1-75/120 の前面プレートを示します。
図1 E1-75/120 インピーダンス変換パネルの前面プレート
図2 に、オプションのラック取り付けブラケットを取り付けた状態の E1-75/120 インピーダンス変換パネルを示します。

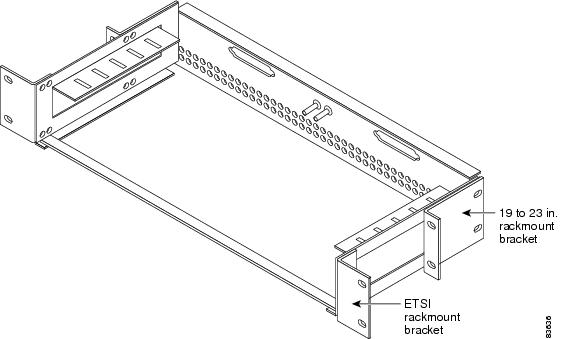

図2 オプションのラック取り付けブラケットを取り付けた E1-75/120 インピーダンス変換パネル
E1-75/120 インピーダンス変換パネルは、ONS 15454 SDH シェルフが収納されている ANSI ラックまたは ETSI ラック、あるいは隣接するラックに取り付けることができます。E1-75/120 インピーダンス変換パネルを取り付ける際に通常よりも長いケーブルが必要になる場合は、120Ω 平衡ケーブルおよび 75Ω 非平衡ケーブルのケーブル損失の合計が、最大許容値を超えないようにしてください。E1-75/120 インピーダンス変換パネルでは、120Ω インターフェイスを備えた E1-42 カードと、クライアント側の 75Ω インターフェイスを併用することができます。
E1-75/120 インピーダンス変換パネルをラックに取り付ける前に、使用しているラックに適合するラック取り付けブラケットを取り付けてください。図2 に、ETSI ラック用の取り付けブラケットと 19 インチ/23 インチ用のラック取り付けブラケットを示します。23 インチ ラックに E1-75/120 インピーダンス変換パネルを取り付ける場合には、19 インチ/23 インチ ラック用の取り付けブラケットを垂直に使用してください。
図3 に、E1-75/120 インピーダンス変換パネルのブロック図を示します。

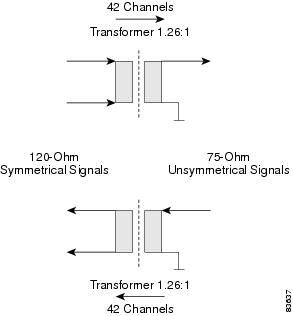

図3 E1-75/120 インピーダンス変換パネルのブロック図
E1-75/120 インピーダンス変換パネルの仕様は次のとおりです。
–ビット レート:2.048 MBps +/- 50 ppm
–ビット レート:2.048 MBps +/- 50 ppm
–コネクタ:
1.0/2.3 ミニチュア同軸 コネクタ(75Ω 側)
Molex 96 ピン LFH コネクタ(120 Ω側)(各コネクタにつき 21 の入力と 21 の出力)
(注) E1-42 カードのケーブル損失仕様で、有効なケーブル長を確認してください。E1-75/120 インピーダンス変換パネルは受動デバイスであり、信号を増幅できないため、有効なケーブル長は延長できません。
–消費電力:E1-75/120 インピーダンス変換パネルは受動デバイスであるため、適用されません。
システムに設置した ONS 15454 SDH カードは、次の規格に準拠します。
– 安全性:IEC 60950、EN 60950、UL 60950、CSA C22.2 No. 60950、TS 001、AS/NZS 3260
ここでは、E1-75/120 インピーダンス変換パネルの取り付け方法について説明します。E1-75/120 インピーダンス変換パネルは、E1-42 カードの平衡型 120Ω インターフェイスおよび対応する FMEC を、不平衡型 75Ω インターフェイスに変換する場合に必要です。
(注) E1-75/120 インピーダンス変換パネルの詳細については、『Cisco ONS 15454 Reference Manual』を参照してください。
ステップ 1 E1-75/120 インピーダンス変換パネルを、ラックの取り付け位置まで持ち上げます。
図4 は、E1-75/120 インピーダンス変換パネルをラックへ取り付けるところを示しています。
図4 E1-75/120 インピーダンス変換パネルのラックへの取り付け
ステップ 2 取り付け金具のネジ穴を装置ラックの穴の位置に合わせます。
ステップ 3 使用しているラックに適合する取り付けネジを、アセンブリの両側にそれぞれ 1 本ずつ取り付けます。
ステップ 4 E1-75/120 インピーダンス変換パネルがラックに固定されたら、必要に応じて残りの取り付けネジを取り付けます。
ここでは、E1-75/120 インピーダンス変換パネルへのアース接続とケーブルの取り付け方法を説明します。
ここでは、E1-75/120 インピーダンス変換パネルへのアースの接続方法を説明します。
アース接続部は、E1-75/120 インピーダンス変換パネルの前面プレート中央にあります。
ステップ 1 前面プレート中央にある 2 つのアース ボルトからナットとワッシャを外します。
ステップ 2 2 つのアース ボルトから 2 穴のアース ラグを外します。
ステップ 3 圧着工具を使用して、アース線(13.3 Mm(#6 AWG)マルチストランド銅線)をアース ラグに圧着します。
ステップ 4 アース ラグを 2 つのアース ボルトに取り付けます。アース線の付いている側を、アース線を配線する側にします。
ステップ 5 ナットとワッシャで、アース ラグをアース ボルトに固定します。
ステップ 6 アース線を配線し、アース線をケーブル ガイド レールの前面から最も離れた位置にあるループにタイラップで留めます。
ここでは、E1-75/120 インピーダンス変換パネルの 120Ω側に Molex 96 ピン LFH コネクタ ケーブルを取り付ける方法を説明します。
ステップ 1 左の Molex 96 ピン LFH コネクタ ケーブル(チャネル 1~21)を左側に配線し、タイラップを使用してケーブル ガイド レールの左前側から最も離れた位置にあるループに留めます(図1 および図2参照)。
ステップ 2 右の Molex 96 ピン LFH コネクタ ケーブル(チャネル 22~42)を右側に配線し、タイラップを使用してケーブル ガイド レールの右前側から最も離れた位置にあるループに取り付けます。
ここでは、E1-75/120 インピーダンス変換パネルの 75Ω 側に 1.0/2.3 ミニチュア同軸コネクタ ケーブルを取り付ける方法を説明します。
ステップ 1 42 組の 75Ω ケーブルを、7 組のケーブルで構成される 6 つのグループに分け、3 つのケーブル グループ(チャネル1~7、チャネル 8~14、およびチャネル 15~21)を左側に配線し、残りの 3 グループ(チャネル 42~36、チャネル 35~29、およびチャネル 28~22)を右側に配線することができるようにします。
ステップ 2 E1-75/120 インピーダンス変換パネルの左と右から伸びている 2 つのケーブル グループ(チャネル 1~7 と 42~36)を、2 番目の左右のタイラップ固定ループにタイラップで留めます。次のグループ(8~14、35~29)も同様に行います。
ステップ 3 E1-75/120 インピーダンス変換パネル中央の左と右から伸びている最後の 2 つのケーブル グループ(チャネル 15~21 および 28~22)を、正面に最も近い左右のタイラップ固定ループにタイラップで留めます。
ステップ 4 各ケーブルの 1.0/2.3 ミニチュア同軸コネクタを E1-75/120 インピーダンス変換パネルのコネクタに挿入し、カチッという音がするまでコネクタを押し込みます。必要に応じて、同軸コネクタ挿抜工具の Y 形先端部を使用してください。
ここでは E1-75/120 インピーダンス変換パネルの 75Ω 側の 1.0/2.3 ミニチュア同軸コネクタ ケーブルを交換する方法を説明します。
ステップ 1 すでに取り付けられている個々の 1.0/2.3 ミニチュア同軸コネクタ ケーブルを交換する場合は、まず、交換するケーブルを束ねているタイラップを切ります。
ステップ 2 同軸コネクタ挿抜工具の Y 形先端部を使用して、1.0/2.3 ミニチュア同軸コネクタの溝をつかみ、1.0/2.3 ミニチュア同軸コネクタのスリーブを後ろに引っぱり、コネクタとケーブルを外します。
ステップ 3 新しいケーブルの 1.0/2.3 ミニチュア同軸コネクタを、E1-75/120 インピーダンス変換パネルのコネクタに挿入します。
ステップ 4 同軸コネクタ挿抜工具の Y 形先端部で、カチッという音がする位置までコネクタを押し込みます。
ステップ 5 属しているケーブル グループにケーブルをタイラッブで留めます。
