この章では、Cisco NX-OS デバイス上でオブジェクト トラッキングを設定する方法について説明します。
• 「関連資料」
オブジェクト トラッキングを使用すると、インターフェイス ライン プロトコル ステート、IP ルーティング、ルータ到達可能性など、ネットワーク上の特定のオブジェクトをトラッキングし、トラッキング対象オブジェクトのステートが変化したときに対処できます。この機能により、ネットワークのアベイラビリティの向上し、オブジェクトがダウン状態となった場合の回復時間が短縮されます。
オブジェクト トラッキング機能を使用すると、トラッキング対象オブジェクトを作成できます。複数のクライアントでこのオブジェクトを使用し、トラッキング対象オブジェクトが変化したときのクライアント動作を変更できます。複数のクライアントがそれぞれの関心をトラッキング プロセスに登録し、同じオブジェクトをトラッキングしますが、オブジェクトのステートが変化したときに取るアクションはクライアントごとに異なります。
• Gateway Load Balancing Protocol(GLBP)
オブジェクト トラッキングは、トラッキング対象オブジェクトのステータスを監視し、変更があった場合は関係クライアントに伝えます。各トラッキング対象オブジェクトは、一意の番号で識別します。クライアントはこの番号を使用して、トラッキング対象オブジェクトのステートが変化したときに実行するアクションを設定できます。
Cisco NX-OS がトラッキングするオブジェクト タイプは、次のとおりです。
• インターフェイス ライン プロトコル ステート ― ライン プロトコル ステートがアップまたはダウンかどうかをトラッキングします。
• インターフェイス IP ルーティング ステート ― インターフェイスに IP アドレスが設定されていて、IP ルーティングがイネーブルでアクティブかどうかをトラッキングします。
• IP ルート到達可能性 ― ルートが存在していて、ローカル デバイスから到達可能かどうかをトラッキングします。
たとえば、HSRP を設定すると、冗長ルータの 1 つをネットワークの他の部分に接続するインターフェイスのライン プロトコルをトラッキングできます。リンク プロトコルがダウンした場合、影響を受ける HSRP ルータのプライオリティを変更し、よりすぐれたネットワーク接続が得られるバックアップ ルータにスイッチオーバーされるようにできます。
オブジェクト トラッキングは、ステートフル リスタートを通じてハイ アベイラビリティをサポートします。ステートフル リスタートが実行されるのは、オブジェクト トラッキング プロセスがクラッシュした場合です。オブジェクト トラッキングは、デュアル スーパーバイザ システムでのステートフル スイッチオーバーもサポートします。スイッチオーバー後に Cisco NX-OS が実行コンフィギュレーションを適用します。
オブジェクト トラッキングを使用して、ネットワーク全体の可用性が向上するように、クライアントの動作を変更することもできます。
オブジェクト トラッキングは VRF(仮想ルーティングおよびフォワーディング)インスタンスをサポートします。VRF は Virtual Device Contexts(VDC; 仮想化デバイス コンテキスト)内にあります。特に VDC および VRF を設定しないかぎり、デフォルトで、Cisco NX-OS はユーザにデフォルト VDC およびデフォルト VRF を使用させます。Cisco NX-OS はデフォルトで、デフォルト VRF のオブジェクトのルート到達可能ステートをトラッキングします。別の VRF のオブジェクトをトラッキングする場合は、その VRF のメンバとしてオブジェクトを設定する必要があります。
詳細については、『 Cisco NX-OS Virtual Device Context Configuration Guide 』を参照してください。
• DCNM を使用して GLBP を設定するデバイスごとに、GLBP のロギング レベルを 5(情報)以上に設定する必要があります。必要最低限のロギング レベルにデバイスを設定するには、デバイスにコマンドライン インターフェイス(CLI)でログインし、次のコマンドを使用します。
• VDC を設定する場合は、Advanced Services ライセンスをインストールし、所定の VDCを開始してください(『 Cisco NX-OS Virtual Device Context Configuration Guide 』を参照)。
オブジェクト トラッキングに関する注意事項および制約事項は、次のとおりです。
• VDC ごとに最大 500 のトラッキング対象オブジェクトをサポートします。
• イーサネット、サブインターフェイス、ポート チャネル、ループバック インターフェイス、および VLAN インターフェイスをサポートします。

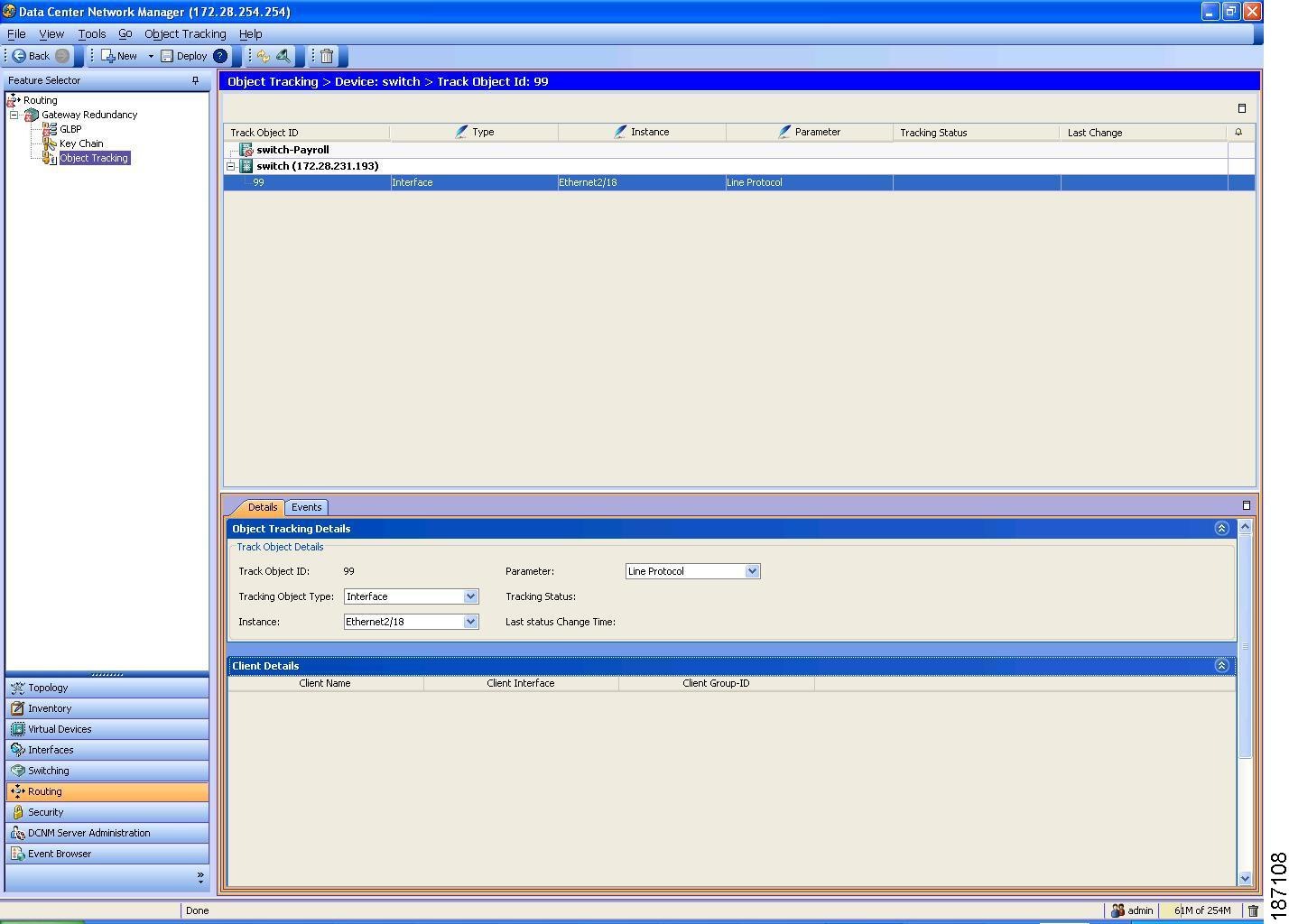

Routing 機能選択からオブジェクト トラッキングにアクセスできます。図5-1 にオブジェクト トラッキングの設定方法を示します。
Data Center Network Manager 機能の詳細については、『Cisco Data Center Network Manager Fundamentals Guide』を参照してください。
インターフェイスのライン プロトコルまたは IP ルーティングのステートをトラッキングするように Cisco NX-OS を設定できます。
オブジェクト トラッキングのロギング レベルを 5(情報)以上に設定する必要があります。必要最低限のロギング レベルにデバイスを設定するには、デバイスにコマンドライン インターフェイス(CLI)でログインし、次のコマンドを使用します。
インターフェイスのトラッキング対象オブジェクトを作成するには、次の手順を実行します。
ステップ 1 Feature Selector ペインで、 Routing > Gateway Redundancy > Object Tracking の順に選択します。
ステップ 2 Summary ペインで、オブジェクト トラッキングを設定したいデバイスをクリックします。
ステップ 3 メニュー バーから、 Object Tracking > New > Track Object を選択します。
Summary ペインの新しいトラッキング対象オブジェクトが強調表示され、Details ペインでタブが更新されます。
ステップ 4 強調表示された Track Object ID フィールドで、オブジェクト ID を入力します。
ステップ 5 Details ペインで、 Object Tracking Details タブをクリックします。
Object Tracking Details タブが表示されます。
ステップ 6 Object Tracking Details タブで、Tracking Object Type ドロップダウン リストから Interface を選択します。
ステップ 7 Instance ドロップダウン リストから、追跡したいインターフェイスを選択します。
ステップ 8 Parameter ドロップダウン リストから、 IP routing または Line Protocol を選択します。
ステップ 9 メニュー バーから File > Deploy を選択して、デバイスに変更を適用します。
オブジェクト トラッキングのロギング レベルを 5(情報)以上に設定する必要があります。必要最低限のロギング レベルにデバイスを設定するには、デバイスにコマンドライン インターフェイス(CLI)でログインし、次のコマンドを使用します。
ルート到達可能性のトラッキング対象オブジェクトを作成するには、次の手順を実行します。
ステップ 1 Feature Selector ペインで、 Routing > Gateway Redundancy > Object Tracking の順に選択します。
ステップ 2 Summary ペインで、オブジェクト トラッキングを設定したいデバイスをクリックします。
ステップ 3 メニュー バーから、 Object Tracking > New > Track Object を選択します。
Summary ペインの新しいトラッキング対象オブジェクトが強調表示され、Details ペインでタブが更新されます。
ステップ 4 強調表示された Track Object ID フィールドで、オブジェクト ID を入力します。
ステップ 5 Details ペインで、 Object Tracking Details タブをクリックします。
Object Tracking Details タブが表示されます。
ステップ 6 Object Tracking Details タブで、Tracking Object Type ドロップダウン リストから IP Route を選択します。
ステップ 7 Instance フィールドで、追跡したい IP プレフィクスとネットワーク マスク長を入力します。
ステップ 8 (任意)VRF name ドロップダウン リストから、このルートが存在する VRF を選択します。
ステップ 9 メニュー バーから File > Deploy を選択して、デバイスに変更を適用します。
トラッキング対象オブジェクトを使用しているクライアントを表示できます。
トラッキング対象オブジェクトを使用するクライアントの詳細を表示するには、次の手順を実行します。
ステップ 1 Feature Selector ペインで、 Routing > Gateway Redundancy > Object Tracking の順に選択します。
ステップ 2 Summary ペインで、トラッキング対象オブジェクトを表示したいデバイスをクリックします。
ステップ 3 クライアントを表示したいトラッキング対象オブジェクトをクリックします。
Summary ペインのトラッキング対象オブジェクトが強調表示され、Details ペインでタブが更新されます。
ステップ 4 Details ペインで、 Object Tracking Details タブをクリックします。
Object Tracking Details タブが表示されます。
ステップ 5 Object Tracking Details タブで、 Client Details セクションをクリックします。
ここでは、Object Tracking のフィールドについて説明します。内容は次のとおりです。
• 「Object Tracking:Details タブ:Object Tracking Details セクション」
• 「Object Tracking:Details タブ:Client Details セクション」
|
|
---|---|
|
|
---|---|
オブジェクト トラッキングの実装に関連する詳細情報については、次の項を参照してください。
• 「関連資料」
• 「規格」
|
|
---|---|
『 Cisco NX-OS Unicast Routing Command Reference, Release 4.0 』 |
|
『 Cisco NX-OS System Management Configuration Guide, Release 4.0 』 |
|
|
---|---|
この機能がサポートする新しい規格または変更された規格はありません。また、この機能で変更された既存規格のサポートはありません。 |
