Cisco アクセスルータへの Cisco WAAS ネットワークモジュールの設定

2007 年 9 月 20 日

Cisco Wide Area Application Services（WAAS）ネットワークモジュール（NME-WAE デバイスファミリ）は、ネットワーク内の他の広域アプリケーションエンジン（WAE）と連携して、ネットワーク経由の TCP トラフィックを最適化します。

クライアントアプリケーションとサーバアプリケーションが相互に通信するとき、ネットワークは、クライアントアプリケーションと送信先サーバの代理として機能できるように、このトラフィックを WAE へ転送します。WAE はトラフィックを検査し、内蔵アプリケーションポリシーを使用してトラフィックを最適化するか、最適化せずにネットワークを通過させるかを決定します。

Cisco WAAS ネットワークモジュールの前提作業

Cisco WAAS ネットワークモジュールの前提作業は、以下のとおりです。

ルータ

• サービスを削除する場合や、ホストルータ上で実行するすべてのアプリケーションをオフラインにする場合を考慮して、ソフトウェアのアップグレードやダウングレードの計画を立てる。

• ホストルータとして機能するために適切なCisco アクセスルータを使用していることを確認する。Cisco Wide Area Application Services ネットワークモジュールは、次の Cisco アクセスルータでサポートされます。

–Cisco ISR 2811、Cisco ISR 2821、および Cisco ISR 2851

–Cisco 3725 および Cisco 3745

–Cisco ISR 3825 および Cisco ISR 3845（NME-WAE-522-K9 に必要）

• ルータが表1 に記載されている IOS バージョンを実行していることを確認するには、show version コマンドを使用します。

（注）最小リリース要件が満たされていれば、パフォーマンスに影響を与えずに、ルータまたはネットワークモジュール上のイメージを変更できます。

ネットワークモジュール

• Cisco NME-WAE モジュールは、WAAS ソフトウェアの WAAS 4.0.3 以降のバージョンでサポートされています。

• Cisco NME-WAE をインストールするには、『 Quick Start Guide: Network Modules for Cisco Access Routers 』および『 Cisco Network Modules and Interface Cards Regulatory Compliance and Safety Information 』を参照してください。

• Cisco NME-WAE の工場出荷時にインストールされているハードウェアを、表1 に示します。

表1 ネットワークモジュールのハードウェア
モデル	ハードディスク	メモリ	IOS バージョン要件
NME-WAE-302-K9	80 GB	512 MB	12.4(9)T または 12.4(9)T1（推奨）
NME-WAE-502-K9	120 GB	1 GB	12.4(9)T または 12.4(9)T1（推奨）
NME-WAE-522-K9	160 GB	2 GB	12.4(15)T

• ホストルータのネットワークモジュールの場所を書き留めてください。

– slot ― モジュールのルータシャーシスロット番号。モジュールのインストール後、ルータで show running-config コマンドを実行するとこの情報が出力されます。

– unit ― モジュール上のドーターカード番号。この値は常に 0 です。

（注）「ネットワークモジュールインターフェイスの設定」と「ネットワークモジュールセッションの開始と終了」で、このスロット数とユニット数を使用します。

ファイルサーバ

• ダウンロード用の FTP サーバ、または TFTP サーバが使用可能であることを確認します。

–FTP ファイルサーバ ― インストール、バックアップ、および復元に使用します。

–TFTP ファイルサーバ ― インストールの失敗から回復するブートヘルパー操作に使用します（FTP ファイルサーバマシン上）。

Cisco WAAS ネットワークモジュールの制限事項

Cisco WAAS ネットワークモジュールの制限事項は、以下のとおりです。

アップグレードまたはダウングレード

• ソフトウェアのアップグレードまたはダウングレードは、非アクティブなシステムでのみ実行できます。ホストルータ上で実行するすべてのアプリケーションが、サービスを中断したりオフラインになってもいい時間帯を考慮して、ソフトウェアのアップグレードやダウングレードの計画を立てる必要があります。

• ネットワーク内のすべての WAE アプライアンスとネットワークモジュールが、同じバージョンの Cisco WAAS ソフトウェアを実行する必要があります。

設定

• ネットワークモジュールを設定するには、ホストルータ上の単一シリアルポートのコンソールポートに接続したコンソールを使用する必要があります。

• ネットワークモジュール上で実行されている WAAS ソフトウェアにアクセスするには、はじめに次のいずれかにアクセスします。

–ネットワークモジュールのコンソールセッションを開く、ルータの Cisco IOS Command-line Interface（CLI; コマンドラインインターフェイス）

–WAAS の Graphical User Interface（GUI; グラフィカルユーザインターフェイス）

Cisco WAAS ネットワークモジュールについて

Cisco Wide Area Application Services は Linux システムベースのアプリケーションであり、Cisco IOS ソフトウェアを実行する Cisco アクセスルータにプラグインされたネットワークモジュール上に常駐します。また、ネットワークモジュールは、Cisco IOS CLI 上で Integrated Service Engine （ISE; 統合サービスエンジン）と呼ばれます。

ネットワークモジュールはスタンドアロンの Wide Area Application Engine （WAE）であり、ルータ上の Cisco IOS 設定に依存しない、独自のスタートアップコンフィギュレーションと実行コンフィギュレーションを備えています。このモジュールには外部のコンソールポートはありません。代わりに、モジュール上の設定セッションを使用して、ルータからモジュールの起動と設定を行うことができます。セッション終了後にルータ CLI へ戻って、セッションをクリアします。

ホストルータおよびネットワークモジュール（モジュールはアプライアンスやブレードとも呼ばれ、ソフトウェアがインストールされると、ネットワークモジュールと呼ばれます）は、ルータ統合アプリケーションプラットフォームを提供することによって、データ集中アプリケーションを加速します。通常、このようなアプリケーションには次のサービスが含まれます。

• アプリケーション指向ネットワーキング

• コンタクトセンターと Interactive Voice-Response（IVR; 音声自動応答装置）アプリケーション

• コンテンツのキャッシングと配信

• データおよびビデオストレージ

• ネットワーク分析

• ボイスメールと自動応答アプリケーション

図1 に、Cisco NME-WAE の前面プレートと LED を示します。

図1 NME-WAE の前面プレートと LED

CF	未使用 CompactFlash メモリカードの状態オン ― CompactFlash は使用中ですオフ ― CompactFlash は使用されていません
SHUTDOWN	SHUTDOWN ボタンを1秒未満押すと、モジュールが正しくシャットダウンされます。SHUTDOWN ボタンを4秒以上押し続けると、モジュールの即時シャットダウンが行われます。これは、処理中のファイル操作に影響を与える場合があります。
CF カード	CompactFlash メモリカード
LINK	ギガビットイーサネットリンクの状態オン ― リンクは有効ですオフ ― リンクは無効です
ACT	ギガビットイーサネットアクティビティの状態オン ― アクティブオフ ― 非アクティブ
DISK	ハードドライブアクティビティの状態オン ― アクティブオフ ― 非アクティブ
SYS	システムシャットダウンの状態（注）アプリケーションをシャットダウンする前に電源を切らないでください。オン ― アプリケーションが起動中ですオフ ― システムはシャットダウンされており、電源を切る準備ができています点滅 ― システムはシャットダウン中です
EN	ネットワークモジュールの状態オン ― ホストの Cisco IOS ソフトウェアから検出されており、有効ですオフ ― 無効です

（注） USB ポートは使用されていません。

ハードウェアインターフェイス

ホストルータとネットワークモジュールは、複数のインターフェイスを使用して内部通信と外部通信を行います（図2 参照）。それぞれのインターフェイスは、Cisco IOS ソフトウェアのような CLI を使用して設定されます。

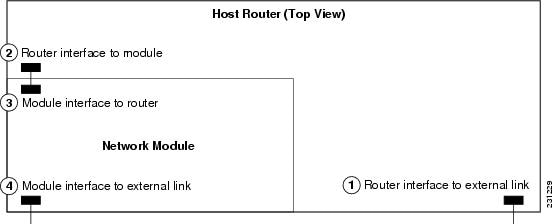

図2 ルータおよびネットワークモジュールのインターフェイス

ハードウェアインターフェイス	設定	使用する設定インターフェイス
1	外部リンクへのルータインターフェイス（GigabitEthernet slot /0）	標準のルータ設定	ルータのCisco IOS CLI
2	モジュールへのルータインターフェイス（統合サービスエンジン slot /0）	モジュールの IP アドレスとデフォルトゲートウェイルータ	ルータのCisco IOS CLI
3	ルータへのモジュールインターフェイス（統合サービスエンジン slot /0）	その他すべてのモジュールおよび WAAS アプリケーション設定	Cisco NME-WAE ネットワークモジュールの CLI
4	外部リンクへのモジュールインターフェイス（統合サービスエンジン slot /0）	その他すべてのモジュールおよび WAAS アプリケーション設定	Cisco NME-WAE ネットワークモジュールの CLI

NME-WAE では、内部インターフェイスまたは外部インターフェイス上のいずれかのトラフィックを最適化できますが、両方のインターフェイスで最適化することはできません。ルータへのモジュール内部インターフェイス（上記 3）、またはモジュール外部インターフェイス（4）のいずれかを設定してください。両方のインターフェイスの設定は行わないでください。

（注） NME-WAE デバイスで WAAS Central Manager GUI を使用する場合、ルータへの内部インターフェイスはスロット 1 とポート 0 を、外部ネットワークインターフェイスはスロット 2 とポート 0 を使用するように設計されています。これは、NME-WAE がインストールされている物理スロットには関係しません。

Cisco WAAS ネットワークモジュールの設定とセッションの開始

ここで説明する内容は、次のとおりです。

• 「ネットワークモジュールインターフェイスの設定」

• 「ネットワークモジュールセッションの開始と終了」

（注） • 次の手順の実行中に電源が切れたり、接続が切断された場合、通常、システムが中断を検出し回復を試みます。回復に失敗した場合は、ブートヘルパーを使用してシステムを再インストールしてください。

• 本書で説明するネットワークモジュールの基本的なネットワークパラメータ設定は、CLI を使用して実行できます。詳しい設定手順については、ソフトウェアアプリケーションに含まれるCisco Wide Area Application Services のオンラインヘルプを参照してください。

ネットワークモジュールインターフェイスの設定

最初の設定作業は、ホストルータおよび外部リンクへのネットワークモジュールインターフェイスの設定です。これらのインターフェイスを使用してモジュールにアクセスし、Cisco Wide Area Application Services ソフトウェアアプリケーションをインストールして設定します。

（注）最初の手順では、モジュールへのホストルータ CLI を開きます。後続の手順でインターフェイスを設定します。

手順の概要

ホストルータ CLI を使用

1. enable

2. configure terminal

3. interface integrated-service-engine slot /0

4. ip address router-side-ip-address subnet-mask

5. service-module ip address module-side-ip-address subnet-mask

または

service-module external ip address module-side-ip-address subnet-mask

6. service-module ip default-gateway gateway-ip-address

7. end

8. copy running-config startup-config

9. show running-config

手順の詳細

コマンドまたは処理	目的
	ホストルータ CLI から設定
ステップ 1	enable Router> enable	ホストルータの特権 EXEC モードを開始します。プロンプトが表示されたらパスワードを入力します。
ステップ 2	configure terminal Router# configure terminal	ホストルータのグローバルコンフィギュレーションモードを開始します。
ステップ 3	interface integrated-service-engine slot /0 Router(config)# interface integrated-service-engine 1/0	ネットワークモジュールが常駐するスロットのインターフェイスコンフィギュレーションモードを開始します。
ステップ 4	ip address router-side-ip-address subnet-mask Router(config-if)# ip address 10.0.0.20 255.255.255.0	モジュールへのルータインターフェイスを指定します（図2の 2）。引数は次のとおりです。 • router-side-ip-address subnet-mask ― インターフェイスの IP アドレスとサブネットマスク
ステップ 5	service-module ip address module-side-ip-address subnet-mask または service-module external ip address module-side-ip-address subnet-mask Router(config-if)# service-module ip address 10.0.0.30 255.255.255.0 または Router(config-if)# service-module external ip address 10.0.0.30 255.255.255.0	ルータへのモジュールインターフェイスの IP アドレスを指定します（図2の 3）。内部インターフェイスではなく外部インターフェイス（図2 の 4）を設定するには、2 番めのコマンド形式を使用します。引数は次のとおりです。 • module-side-ip-address ― インターフェイスの IP アドレス • subnet-mask ― IP アドレスに付加するサブネットマスク。ステップ 4 で指定したホストルータのサブネットと同じサブネット内にある必要があります。
ステップ 6	service-module ip default-gateway gateway-ip-address Router(config-if)# service-module ip default-gateway 10.0.0.20	モジュールのデフォルトゲートウェイルータの IP アドレスを指定します。引数は次のとおりです。 • gateway-ip-address ― ゲートウェイルータの IP アドレス
ステップ 7	end Router(config-if)# end	ホストルータのグローバルコンフィギュレーションモードに戻ります。
ステップ 8	copy running-config startup-config Router# copy running-config startup-config	ルータの新しい実行コンフィギュレーションを保存します。
ステップ 9	show running-config Router# show running-config	ルータの実行コンフィギュレーションを表示し、アドレス設定を確認します。

例

次に、インターフェイスの設定結果を示す show running-config コマンド出力の一部を示します。

interface service-engine1/0

ip address 10.0.0.20 255.255.255.0

service-module integrated-service-engine ip address 10.0.0.30 255.255.255.0

service-module integrated-service-engine ip default-gateway 10.0.0.20

ネットワークモジュールセッションの開始と終了

次に、ネットワークモジュールのセッションを開始および終了します。セッションの開始とは、コンソールから WAE アプリケーションにアクセスすることです。

次の手順で、 service-module integrated-service-engine slot /0 session コマンドを使用してセッションを開始します。または、ルータ上の特定のポートへの Telnet 接続により、ネットワークモジュールコンソールにアクセスすることもできます。アクセスするポートは、ネットワークモジュールをインストールしたスロットによって、次のように異なります。

• slot 1 ― ポート 2066 への Telnet

• slot 2 ― ポート 2130 への Telnet

• slot 3 ― ポート 2194 への Telnet

• slot 4 ― ポート 2258 への Telnet

（注）一度に実行できるセッションは 1 つだけです。

WAAS ソフトウェアをインストールする前は、セッションを開始するとブートローダが起動します。WAAS ソフトウェアのインストール後は、セッションを開始すると WAAS アプリケーションが起動します。

手順の概要

ホストルータ CLI を使用

1. enable

2. service-module integrated-service-engine slot /0 status

3. service-module integrated-service-engine slot /0 session

ネットワークモジュールインターフェイスを使用

4. ネットワークモジュールにログインします。

5. CLI を使用して、設定または他の手順を実行します。

6. Ctrl キー を押した状態で Shit キー、6 キー、x キー を押します。

ホストルータ CLI を使用

7. service-module integrated-service-engine slot /0 session clear

手順の詳細

コマンドまたは処理	目的
	ホストルータ CLI を使用
ステップ 1	enable Router> enable	ホストルータの特権 EXEC モードを開始します。プロンプトが表示されたらパスワードを入力します。
ステップ 2	service-module integrated-service-engine slot /0 status Router# service-module integrated-service-engine 2/0 status	指定したモジュールのステータスを表示して、モジュールが実行中（定常状態）であることを確認します。詳細については、 service-module integrated-service-engine status コマンドを参照してください。（注）モジュールが実行されていない場合は、「Cisco WAAS ネットワークモジュールのシャットダウンと起動」に記載されている startup コマンドのいずれかを使用して、モジュールを始動してください。
ステップ 3	service-module integrated-service-engine slot/ 0 session Router# service-module integrated-service-engine 1/0 session Trying 10.10.10.1, 2065 ... Open	指定したモジュールのサービスモジュールセッションを開始します。次のいずれかを実行します。 • 自動起動手順を中断してブートローダにアクセスするには、素早く ***** と入力します。 • 設定セッションを開始するには、 Enter** キーを押します。
	ネットワークモジュールインターフェイスを使用
ステップ 4	Cisco Wide Area Application Services Engine Console Username: admin Password: System Initialization Finished. SE-Module#	ネットワークモジュールにログインします。デフォルトのユーザ名は admin、パスワードは default です。
ステップ 5	例（ブートローダ）： SE-Module bootloader> config 例（コンフィギュレーション）： SE-Module# configure terminal SE-Module(config)# . . . SE-Module(config)# exit SE-Module# write	必要に応じて、モジュールでブートローダコマンド、またはコンフィギュレーションコマンドを入力します。コンフィギュレーションコマンドの選択肢は、ルータ上で使用できるコマンドと同様です。 configure terminal コマンドを使用して、グローバルコンフィギュレーションモードにアクセスします。コンフィギュレーションコマンドを入力します。 exit コマンドを使用してグローバルコンフィギュレーションモードを終了し、 write コマンドで新しい設定を保存します。 enable コマンドは使用しません。したがってプロンプトは > のままです。使用可能なブートローダコマンドは、 boot 、 config 、 exit 、 help 、 ping 、 reboot 、 show 、および verify です。
ステップ 6	Ctrl キーを押した状態で Shit キー、6 キー、x キーを押します。	サービスモジュールセッションを閉じて、ルータ CLI に戻ります。（注）次の手順でクリアするまで、サービスモジュールセッションは維持されます。サービスモジュールセッションが残っている間は、Enter キーを押すとルータ CLI からサービスモジュールセッションに戻れます。
	ホストルータ CLI を使用
ステップ 7	service-module integrated-service-engine slot /0 session clear Router# service-module integrated-service-engine 1/0 session clear	指定したモジュールのサービスモジュールセッションをクリアします。このコマンドを確認するプロンプトが表示されたら、 Enter キーを押します。

次の手順

Cisco Wide Area Application Services モジュールの保守と管理については、「Cisco WAAS ネットワークモジュールの操作、保守、およびトラブルシューティング」を参照してください。

Cisco Wide Area Application Services の設定に使用される、Cisco IOS コマンドの追加と変更については、「コマンドリファレンス」を参照してください。

Cisco WAAS ネットワークモジュールの操作、保守、およびトラブルシューティング

ここで説明する内容は、次のとおりです。

• 「Cisco WAAS ネットワークモジュールのシャットダウンと起動」

• 「システムステータスの確認」

（注） • 上記セクション内の表に記載されているのは、最も一般的なルータコマンドとネットワークモジュールコマンドのみです。

–使用できるコマンド一覧を表示するには、プロンプトで ? を入力します。
（例：Router(config-if)# ?）

–コマンドのキーワードオプション一覧を表示するには、コマンドの最後に ? と入力します。（例：Router# service-module integrated-service-engine?）

• それぞれの表では、コマンドを使用できるコンフィギュレーションモード別にコマンドを分類しています。複数のモードで同じコマンドを使用できる場合、それぞれのモードで動作が異なる場合があります。

WAAS ネットワークの設定と保守の詳細については、次のマニュアルを参照してください。

• 『 Cisco Wide Area Application Services Configuration Guide 』

• 『 Cisco Wide Area Application Services Quick Configuration Guide 』

• 『 Cisco Wide Area Application Services Command Reference 』

Cisco WAAS ネットワークモジュールのシャットダウンと起動

ネットワークモジュールあるいはモジュール上で実行する Cisco WAAS アプリケーションをシャットダウンまたは起動するには、表2 に記載された一般的なルータコマンドとネットワークモジュールコマンドを使用します。

（注） • シャットダウンコマンドの中には、サービスを中断する可能性があるものもあります。そのようなコマンドの出力に確認用のプロンプトが表示されたら、Enter キーを押して確認するか、または n キーを押してから Enter キーを押して取り消してください。または、no-confirm キーワードを使用してプロンプトを表示しないこともできます。

• いくつかのコマンドは、モジュールやアプリケーションをシャットダウンしたあと、ただちに再起動します。

表2 一般的なシャットダウンコマンドと起動コマンド
コンフィギュレーションモード	コマンド	目的
Router#	service-module integrated-service-engine slot /0 reload	ネットワークモジュールのオペレーティングシステムを正常終了したあと、ブートローダから再起動します。
Router#	service-module integrated-service-engine slot /0 reset	モジュールのハードウェアをリセットします。このコマンドは、シャットダウンまたは障害から回復する目的のみに使用します。注意このコマンドを使用した場合、ソフトウェアに対する正しい順序でのシャットダウンが行われないため、処理中のファイル操作に影響を与える場合があります。
Router#	service-module integrated-service-engine slot /0 session	指定したサービスエンジンにアクセスし、ネットワークモジュールのコンフィギュレーションセッションを開始します。
Router#	service-module integrated-service-engine slot /0 shutdown	ネットワークモジュールのオペレーティングシステムを正常終了します。活性挿抜（OIR; Online Insertion and Removal）の最中に、ホットスワップ可能モジュールの取り外しまたは交換を行う場合に使用します。
Router#	service-module integrated-service-engine slot /0 status	ネットワークモジュールのハードウェアおよびソフトウェアの設定情報とステータス情報を表示します。
Router(config)#	shutdown	システム全体（ホストルータとサービスモジュールの両方）の正常終了を行います。
SE-Module bootloader>	boot	ブートローダからブートヘルパーまたはアプリケーションを起動します。
SE-Module>	reboot	設定変更を保存せずに Cisco WAAS をシャットダウンしたあと、ブートローダからリブートします。
SE-Module#	reload	Cisco WAAS を正常終了した後、ブートローダからリブートします。
SE-Module#	shutdown	Cisco WAAS アプリケーションを正常終了した後、モジュールをシャットダウンします。

システムステータスの確認

インストール、アップグレード、ダウングレード、または問題のトラブルシューティングのステータスを確認するには、表3 に記載した一般的なルータコマンドとネットワークモジュールコマンドのリストから、必要に応じてコマンドを使用してください。

（注）多くの show コマンドではキーワードオプションが提供されており、診断結果を画面に表示するか、またはファイルやURLに送信するかが選択できます。

表3 一般的な確認コマンドとトラブルシューティングコマンド
コンフィギュレーションモード	コマンド	目的
Router#	ping	指定した IP アドレスに ping を送信して、ネットワーク接続を確認します（宛先にホスト名は使用できません）。
Router#	show arp	現在の Address Resolution Protocol （ARP; アドレス解決プロトコル）テーブルを表示します。
Router#	show clock	現在の日付と時刻を表示します。
Router#	show configuration	configure コマンドを使用して入力された、現在のブートローダ設定を表示します。
Router#	show controllers integrated-service-engine	インターフェイスのデバッグ情報を表示します。
Router#	show diag	Cisco WAAS ソフトウェアに関する情報を含む、標準のCisco IOS 診断情報を表示します。
Router#	show hardware	ネットワークモジュールとホストルータのハードウェアに関する情報を表示します。
Router#	show hosts	デフォルトドメイン名、ネームルックアップ形式、ネームサーバホストのリスト、およびホスト名とアドレスのキャッシュリストを表示します。
Router#	show interfaces	ネットワークおよびディスクを含む、ハードウェアインターフェイスに関する情報を表示します。
Router#	show interfaces integrated-service-engine	モジュール側のルータモジュールインターフェイスに関する情報を表示します。
Router#	show ntp status	Network Time Protocol （NTP; ネットワークタイムプロトコル）に関する情報を表示します。
Router#	show processes	実行中のアプリケーションプロセスのリストを表示します。
Router#	show running-config	有効なコンフィギュレーションコマンドを表示します。
Router#	show startup-config	スタートアップコンフィギュレーションを表示します。
Router#	show tech-support	ホストルータに関する一般情報を表示します。この情報は、シスコのテクニカルサポートが問題を診断する際に役立ちます。
Router#	show version	ロードされたルータソフトウェアまたはネットワークモジュールのブートローダのバージョンと、ハードウェアやデバイスに関する情報を表示します。
Router#	test scp ping	サーバモジュールに ping 送信して、ネットワーク接続を確認します。
Router#	verify	インストールされたハードウェアおよびソフトウェアのバージョン情報を表示します。
SE-Module#	ping	指定した IP アドレスに ping を送信して、ネットワーク接続を確認します（宛先にホスト名は使用できません）。
SE-Module#	show arp	現在の ARP テーブルを表示します。
SE-Module#	show clock	現在の日付と時刻を表示します。
SE-Module#	show config	CompactFlash ドライブに保存されたスタートアップコンフィギュレーションを表示します。
SE-Module#	show hosts	デフォルト IP ドメイン名、ルックアップ形式、ネームサーバ、およびホストテーブルを表示します。
SE-Module#	show interfaces interfacename	ネットワークモジュールインターフェイスに関する情報を表示します。
SE-Module#	show ntp status	NTP に関する情報を表示します。
SE-Module#	show processes	実行中のアプリケーションプロセスのリストを表示します。
SE-Module#	show running-config	有効なコンフィギュレーションコマンドを表示します。
SE-Module#	show startup-config	スタートアップコンフィギュレーションを表示します。
SE-Module#	show tech-support	サービスモジュールに関する一般情報を表示します。この情報は、シスコのテクニカルサポートが問題を診断する際に役立ちます。
SE-Module#	show version	ロードされたルータソフトウェアまたはネットワークモジュールのブートローダのバージョンと、ハードウェアやデバイスに関する情報を表示します。

コマンドリファレンス

このセクションでは、追加および変更になった Cisco IOS コマンド、および Cisco WAAS ソフトウェアの設定に使用する特定のコマンドについて説明します。この機能で使用されるその他の Cisco IOS ソフトウェアコマンド一覧については、次の URL から、Cisco IOS Release 12.4(9) T のコマンドリファレンスドキュメントを参照してください。
http://www.cisco.com/en/US/products/ps6441/tsd_products_support_series_home.html

（注）ネットワークモジュールは、Cisco IOS CLI 上で 統合サービスエンジンとも呼ばれます。

新しいコマンド

• 「interface integrated-service-engine」

• 「service-module integrated-service-engine default-boot」

• 「service-module integrated-service-engine reload」

• 「service-module integrated-service-engine reset」

• 「service-module integrated-service-engine session」

• 「service-module integrated-service-engine shutdown」

• 「service-module integrated-service-engine statistics」

• 「service-module integrated-service-engine status」

• 「show controllers integrated-service-engine」

• 「show interfaces integrated-service-engine」

変更されたコマンド

• 「show diag」

interface integrated-service-engine

統合サービスエンジン（ISE）ネットワークモジュールのインターフェイスコンフィギュレーションモードを開始するには、グローバルコンフィギュレーションモードで、 interface integrated-service-engine コマンドを使用します。

interface integrated-service-engine slot / unit

シンタックスの説明

slot	インターフェイスのスロット番号。
unit	ネットワークモジュール上のドーターカードの数。ISE ネットワークモジュールでは、常に 0 です。

デフォルト

なし

コマンドモード

グローバルコンフィギュレーション

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

このコマンドは、ISE ネットワークモジュールのみで使用できます。このハードウェアを含まないシステムでは、このコマンドを入力できません。

このコマンドの no 形式（ no interface integrated-service-engine ）は使用できません。インターフェイスコンフィギュレーションモードを終了するには、 exit コマンドを使用します。

例

次に、スロット 1、ユニット 0 にある ISE ネットワークモジュールのコンフィギュレーションモードを開始するコマンドの例を示します。

Router (config)# interface integrated-service-engine 1/0

Router (config-if)# exit

service-module integrated-service-engine default-boot

デフォルトの BIOS とブートローダを使用するように統合サービスエンジン（ISE）ネットワークモジュールを設定するには、特権 EXEC モードで service-module integrated-service-engine default-boot コマンドを使用します。

service-module integrated-service-engine slot/unit default-boot

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

例

ダウンタイムが発生したりアップグレードに失敗したあとに、service-module integrated -service-engine slot/unit default-boot コマンドを使用して、ネットワークモジュールがプライマリ BIOS とプライマリブートローダを使用して起動するように設定します。

次に、シスコ製ルータ上のシャーシスロット 2 のポートアダプタに対して integrated-service-engine slot/unit default-boot コマンドを使用した出力例を示します。

Router# service-module integrated-service-engine 2/0 default-boot

clear Clear Default Boot

set Set Default Boot

Router# service-module integrated-service-engine 2/0 default-boot clear

Router# service-module integrated-service-engine 2/0 default-boot set

service-module integrated-service-engine reload

統合サービスエンジン（ISE）ネットワークモジュールの WAAS オペレーティングシステムの正常終了とリブートを実行するには、特権 EXEC モードで service-module integrated-service-engine reload コマンドを使用します。

service-module integrated-service-engine slot / unit reload

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

確認用のプロンプトが表示されたら、 Enter キーを押して処理を確認するか、または n キーを押して取り消します。

例

次に、スロット 1 にある ISE ネットワークモジュールの WAAS オペレーティングシステムを正常終了してリブートする例を示します。

Router# service-module integrated-service-engine 1/0 reload

Do you want to proceed with reload?[confirm]

コマンド	説明
interface integrated-service-engine	ISE ネットワークモジュールのインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
service-module integrated-service-engine reset	ISE ネットワークモジュールのハードウェアをリセットします。
service-module integrated-service-engine shutdown	ISE ネットワークモジュールを正常終了します。
show diag	ISE ネットワークモジュールのコントローラ情報を表示します。
show interfaces integrated-service-engine	ISE ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

service-module integrated-service-engine reset

統合サービスエンジン（ISE）ネットワークモジュールのハードウェアをリセットするには、特権 EXEC モードで service-module integrated-service-engine reset コマンドを使用します。

service-module integrated-service-engine slot / unit reset

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

確認用のプロンプトが表示されたら、 Enter キーを押して処理を確認するか、または n キーを押して取り消します。

注意データを消失する場合があるため、 service-module integrated-service-engine reset コマンドはシャットダウンまたは障害から回復する目的のみに使用します。

例

次に、スロット 1 にある ISE ネットワークモジュール上のハードウェアをリセットする例を示します。

Router# service-module integrated-service-engine 1/0 reset

Use reset only to recover from shutdown or failed state

Warning: May lose data on the hard disk!

Do you want to reset?[confirm]

コマンド	説明
interface integrated-service-engine	ISE ネットワークモジュールのインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
service-module integrated-service-engine reload	ISE ネットワークモジュールの WAAS オペレーティングシステムの正常終了とリブートを実行します。
service-module integrated-service-engine shutdown	ISE ネットワークモジュールを正常終了します。
show diag	ISE ネットワークモジュールのコントローラ情報を表示します。
show interfaces integrated-service-engine	ISE ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

service-module integrated-service-engine session

コンソール接続を介して、統合サービスエンジン（ISE）ネットワークモジュールのコンフィギュレーションセッションを開始するには、特権 EXEC モードで service-module integrated-service-engine session コマンドを使用します。

service-module integrated-service-engine slot / unit session [ clear ]

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。
clear	（任意）ISE コンフィギュレーションセッションをクリアします。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

内部 ISE ネットワークモジュール側インターフェイスから、ネットワークモジュールに対して一度に実行できるセッションは 1 つだけです。

セッションを開始すると、すべての ISE 設定タスクが実行できます。はじめは、ユーザレベルのシェルで ISE コンソールにアクセスします。ほとんどのコマンドが使用できる、特権 EXEC コマンドシェルにアクセスするには、 enable コマンドを使用します。

ISE 設定を完了して ISE コンソールセッションを終了したら、このコマンドに clear キーワードを使用して、セッションをクリアします。確認用のプロンプトが表示されたら、 Enter キーを押して処理を確認するか、または n キーを押して取り消します。

例

次に、スロット 2 にある ISE ネットワークモジュールの ISE セッションを開始する例を示します。

Router# service-module integrated-service-engine 2/0 session

Trying 10.10.10.1, 2066 ... Open

Cisco Wide Area Application Services Engine Console

Username:

次に、スロット 2 にあるネットワークモジュールの ISE 設定に使用されたセッションをクリアする例を示します。

Router# service-module integrated-service-engine 2/0 session clear

[confirm]

[OK]

コマンド	説明
enable	特権 EXEC モードに入ります。
interface	インターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
show diag	ネットワークモジュールのコントローラ情報を表示します。
show interface integrated-service engine	ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

service-module integrated-service-engine shutdown

統合サービスエンジン（ISE）ネットワークモジュールを正常終了するには、特権 EXEC モードで service-module integrated-service-engine shutdown コマンドを使用します。

service-module integrated-service-engine slot / unit shutdown

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

確認用のプロンプトが表示されたら、 Enter キーを押して処理を確認するか、または n キーを押して取り消します。

service-module integrated-service-engine shutdown コマンドは、指定した統合サービスエンジンネットワークモジュールのオペレーティングシステムを順序どおりに終了して、ハードドライブを保護します。システムのシャットダウンが完了したら、ルータからモジュールを削除できます。

例

次に、スロット 1 にある ISE ネットワークモジュールを正常終了する例を示します。

Router# service-module integrated-service-engine 1/0 shutdown

Shutdown is used for Online removal of Service Module.

Do you want to proceed with shutdown?[confirm]

Use service module reset command to recover from shutdown.

コマンド	説明
interface integrated-service-engine	ISE ネットワークモジュールのインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
service-module integrated-service-engine reload	ISE ネットワークモジュールの WAAS オペレーティングシステムの正常終了とリブートを実行します。
service-module integrated-service-engine reset	ISE ネットワークモジュールのハードウェアをリセットします。
show diag	ISE ネットワークモジュールのコントローラ情報を表示します。
show interfaces integrated-service-engine	ISE ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

service-module integrated-service-engine statistics

統合サービスエンジン（ISE）ネットワークモジュールおよび Cisco IOS ソフトウェアのリセット情報とリロード情報を表示するには、EXEC モードで service-module integrated-service-engine statistics コマンドを使用します。

service-module integrated-service-engine slot / unit statistics

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

ユーザ EXEC

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

このコマンドで表示される統計情報は、ネットワークモジュールとルータ間の制御通信イベントを表します。WAAS 固有の統計情報については、WAAS CLI にアクセスしてから、『 Cisco Wide Area Application Services Command Reference 』に記載されている show statistics を使用します。

例

次に、アクセスルータのスロット 2 にインストールされた ISE ネットワークモジュールの情報を表示する例を示します。

Router# service-module integrated-service-engine 2/0 statistics

Module Reset Statistics:

CLI reset count = 1

CLI reload count = 0

Registration request timeout reset count = 0

Error recovery timeout reset count = 0

Module registration count = 2

The last IOS initiated event was a cli reset at *13:34:33.847 UTC Sun Dec 18 2005

service-module integrated-service-engine status

ネットワークモジュールの統合サービスエンジン（ISE）側にあるソフトウェアに関する設定情報を表示するには、特権 EXEC モードで service-module integrated-service-engine status コマンドを使用します。

service-module integrated-service-engine slot / unit status

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

service-module integrated-service-engine status コマンドを使用して、以下のタスクを実行します。

• ISE ネットワークモジュールのソフトウェアリリースバージョンを表示する。

• ISE ネットワークモジュールのステータス（定常またはダウン）を確認する。

例

次に、アクセスルータのスロット 1 にインストールされた ISE ネットワークモジュールの情報を表示する例を示します。

Router# service-module integrated-service-engine 1/0 status

Service Module is Cisco Integrated-Service-Engine1/0

Service Module supports session via TTY line 66

Service Module is in Steady state

Getting status from the Service Module, please wait..

Cisco Wide Area Application Services Software 4.0.2 (b170 Sep 27 2006 08:56:37)

Restarted at Sun Jan 1 15:32:38 2006

次に、実行中ではない ISE ネットワークモジュールの情報を表示する例を示します。

Router# service-module integrated-service-engine 1/0 status

Service Module is Cisco Integrated-Service-Engine1/0

Service Module supports session via TTY line 258

Service Module is trying to recover from reset/shutdown

Service Module status is not available

コマンド	説明
interface integrated-service-engine	ISE ネットワークモジュールのインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
show diag	ISE ネットワークモジュールのコントローラ情報を表示します。
show interfaces integrated-service-engine	ISE ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

show controllers integrated-service-engine

統合サービスエンジン（ISE）ネットワークモジュールのコントローラ情報を表示するには、特権 EXEC モードで show controllers integrated-service-engine コマンドを使用します。

show controllers integrated-service-engine slot / unit

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
/ unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

デフォルト

なし

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

例

次に、アクセスルータのスロット 1 にインストールされたネットワークモジュールのコントローラ情報を表示する例を示します。

Router# show controllers integrated-service-engine 1/0

Interface Integrated-Service-Engine1/0

Hardware is Intel 82559 FastEthernet

IDB: 82A92DC4, FASTSEND: 8021B488, MCI_INDEX: 0

INSTANCE=0x82A94534

Rx Ring entries = 64

Rx Shadow = 0x82A947A0

Rx Ring = 0x 3CB5160

Rx Ring Head = 14

Rx Ring Last = 13

Rx Buffer Descr = 0x 3CB55A0

Rx Buffer Descr Head = 14

Rx Buffer Descr Last = 13

Rx Shadow (malloc) = 0x82A947A0

Rx Ring (malloc) = 0x 3CB5160

Rx Buffer Descr (malloc) = 0x 3CB55A0

Tx Ring entries = 128

Tx Shadow = 0x82A948D0

Tx Shadow Head = 79

Tx Shadow Tail = 79

Tx Shadow Free = 128

Tx Ring = 0x 3CB59E0

Tx Head = 81

Tx Last = 80

Tx Tail = 81

Tx Count = 0

Tx Buffer Descr = 0x 3CB6A20

Tx Buffer Descr Head = 0

Tx Buffer Descr Tail = 0

Tx Shadow (malloc) = 0x82A948D0

Tx Ring (malloc) = 0x 3CB59E0

Tx Buffer Descr (malloc) = 0x 3CB6A20

CONTROL AND STATUS REGISTERS (CSR)=0x40800000

SCB Intr Mask = 00

SCB CU/RU Cmd = 00

SCB Intr Status = 00

SCB CU/RU Status = 50

SCB General Ptr = 00000000

PORT = 00000000

EEPROM = 0008

FLASH = 0002

MDI = 1821782D

Rx Byte Count = 00000608

PMDR = 80

FC Cmd = 00

FC Threshold = 03

Early Rx = 00

General Status = 05

General Control = 00

PHY REGISTERS

HARDWARE STATISTICS

Rx good frames: 14

Rx CRC: 0

Rx alignment: 0

Rx resource: 0

Rx overrun: 0

Rx collision detects: 0

Rx short: 0

Tx good frames: 79

Tx maximum collisions: 0

Tx late collisions: 0

Tx underruns: 0

Tx lost carrier sense: 0

Tx deferred: 0

Tx single collisions: 0

Tx multiple collisions: 0

Tx total collisions: 0

FC Tx pause: 0

FC Rx pause: 0

FC Rx unsupported: 0

INTERRUPT STATISTICS

CX = 613298

FR = 805

CNA = 0

RNR = 0

MDI = 0

SWI = 0

FCP = 0

Receive All Multicasts = enabled

Receive Promiscuous = disabled

Loopback Mode = disabled

表4 では、コマンド出力に表示される重要なフィールドについて説明します。

表4 show controllers integrated-service-engine フィールドの説明
フィールド	説明
Hardware	使用されているチップの説明
IDB, FASTSEND	Interface Descriptor Block（IDB）および fastsend ルーチンを指す、ルータメモリ上のアドレス
INSTANCE	ルータメモリ内に保存されるデバイス固有データであり、ルータの I/O メモリ内のメモリロケーションと、受信（Rx）リングおよび送信（Tx）リングの現在のインデックスを表示します。
CONTROL AND STATUS REGISTERS (CSR)	チップ自体に物理的に存在するコントロールおよびステータスレジスタであり、Protocol Control Information（PCI; プロトコル制御情報）バスを介して CPU からアクセスされます。
PHY REGISTERS	Physical Layer（PHY; 物理レイヤ）レジスタのコンテンツ。PHY モジュールはイーサネットの物理回線に対するインターフェイスを提供するデバイスであり、チップと物理回線の間に存在します。
HARDWARE STATISTICS	チップによって収集された、受信（Rx）および送信（Tx）トラフィックの統計情報
INTERRUPT STATISTICS	チップによって収集された、送信（Tx）、受信（Rx）、コントロール、ソフトウェア、およびフロー制御の中断に関する統計情報

コマンド	説明
service-module external ipv6 address	ISE ネットワークモジュールのインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
show interfaces integrated-service-engine	ISE ネットワークモジュールに関する基本的なインターフェイス設定情報を表示します。

show diag

ネットワークデバイス、ラインカード、プロセッサ、ジャケットカード、シャーシ、またはネットワークモジュールのハードウェア情報と診断情報を表示するには、特権 EXEC コンフィギュレーションモードで show diag コマンドを使用します。

show diag [ slot-number ] [ details | summary ]

Cisco 7304 ルータ

show diag [ slot-number | chassis | subslot slot / subslot ] [ details | summary ]

Shared Port Adapter（SPA; 共有ポートアダプタ）

show diag [ subslot slot / subslot ] [ details | summary ]

ネットワークモジュール

show diag [ slot-number ]

シンタックスの説明

slot-number	（任意）インターフェイスのスロット番号。スロット番号が指定されない場合、すべてのスロットに対する診断情報が表示されます。
details	（任意）通常の show diag コマンドより詳細な情報を出力します。
summary	（任意）シャーシの要約情報（スロットごとに 1 行）を表示します。
chassis	（任意） Cisco 7304 ルータバックプレーン、電源モジュール、およびファンモジュールに関する診断情報の表示を指定します。
subslot slot / subslot	（任意） Shared Port Adapter（SPA; 共有ポートアダプタ） SPA に関する診断情報の表示を指定します。 • slot ― シャーシのスロット番号スロットの詳細については該当のハードウェアマニュアルを参照してください。SIP についての詳細は、プラットフォームごとの SPA ハードウェアインストレーションガイドか、またはプラットフォームごとの SPA ソフトウェアコンフィギュレーションガイドで、該当する「Identifying Slots and Subslots for SIPs and SPAs」の項を参照してください。 • subslot ― SPA がインストールされている SIP 上の 2 つめのスロットの番号サブスロットの詳細については、プラットフォームごとの SPA ハードウェアインストレーションガイド、およびプラットフォームごとの SPA ソフトウェアコンフィギュレーションガイドの、該当する「Specifying the Interface Address on a SPA」の項を参照してください。

デフォルト

なし

特権 EXEC

コマンド履歴

リリース	変更内容
11.1CA	このコマンドが導入されました。
11.2	このコマンドが Cisco IOS Release 11.2 へ統合されました。
11.2P	このコマンドの、PA-12E/2FE ポートアダプタ、PA-E3 ポートアダプタ、および PA-T3 ポートアダプタに対するコマンド出力が変更されました。
11.2GS	このコマンドが、Cisco 12000 シリーズの Gigabit Switch Routers（GSR; ギガビットスイッチルータ）で実装されました。
11.3 XA	このコマンドが Cisco IOS Release 11.3 XA へ統合されました。
12.0	このコマンドが Cisco AS5300 で実装されました。
12.0(5)XQ	このコマンドが Cisco 1750 ルータで実装されました。
12.0(7)T	このコマンドが Cisco IOS Release 12.0(7)T へ統合されました。
12.1(9)EX	このコマンドが Cisco 7300 シリーズルータに導入され、引数 slot-number およびキーワード chassis が追加されました。
12.1(10)EX	このコマンドが拡張され、Cisco 7304 ルータにインストールされた NSE およびラインカードの Field-Programmable Gate Array （FPGA）イメージバージョンに関する情報の表示できるようになりました。
12.2(11)YZ	7300-CC-PA にサポートが追加されました。
12.2(8)T	このコマンドが、Cisco 2600 シリーズルータおよび Cisco 3600 シリーズルータの AIC カードと WIC カードに実装されました。
12.2(13)T	このコマンドが、Cisco 2691、Cisco 3660、Cisco 3725、および Cisco 3745 ルータの AIM-VPN/EPII カードと AIM-VPN/HPII カードに実装されました。
12.2(15)ZJ	このコマンドが Cisco 2610XM、Cisco 2611XM、Cisco 2620XM、Cisco 2621XM、Cisco 2650XM、および Cisco 2651XM ルータの AIM-VPN/BPII カードに実装されました。
12.2(18)S	このコマンドが、Cisco IOS Release 12.2(18)S に統合され、Cisco 7304 ルータに実装されました。
12.3(4)T	Cisco 2600XM シリーズの AIM-VPN/BPII カードに対するサポートが、Cisco IOS Release 12.3(4)T に統合されました。
12.2(20)S2	このコマンドが、Cisco IOS Release 12.2(20)S2 に統合され、 subslot slot / subslot のキーワードおよび引数が、Cisco 7304 ルータのサポート SPA に追加されました。
12.0(31)S	このコマンドが、Cisco IOS Release 12.0(31)S に統合され、 subslot slot / subslot のキーワードと引数が Cisco 12000 シリーズルータ上のサポート SIP および SPA に追加されました。
12.4(4)T	このコマンドが Cisco ISR 1800（モジュラ）シリーズ、Cisco ISR 2800 シリーズ、Cisco ISR 3800 シリーズルータ上の HWIC-1ADSL および HWIC-1ADSLI インターフェイスカードに実装されました。
12.4(9)T	このコマンドが、Cisco ISR 2811、Cisco ISR 2821、Cisco ISR 2851、Cisco 3725、Cisco 3745 上の NME-WAE-xxx-K9 および NME-AON-K9= ネットワークモジュールに統合されました。
12.2(33)SRA	このコマンドが、Cisco IOS Release 12.2(33)SRA に統合されました。

使用上のガイドライン

ルータにインストールされたハードウェアの種類を特定し、ハードウェアの詳細情報および EEPROM バージョン情報を表示するには、このコマンドを使用します。

このコマンドは、マザーボード、WAN インターフェイスカード（WIC）、音声インターフェイスカード（VIC）、高速 WIC （HWIC）、ATM インターフェイスカード（AIC）、Advanced Integration Modules （AIM）、ポートアダプタ、共有ポートアダプタ（SPA）、モジュラサービスカード（MSC）、SPA インターフェイスプロセッサ（SIP）、およびネットワークモジュール（NME）に関する情報を表示します。

Cisco 7304 ルータの使用上のガイドライン

Cisco 7304 ルータでは、このコマンドは NE、ラインカード、MSC、および SPA に適用されます。

• 指定したスロットの NSE、ラインカード、または MSC のハードウェア情報を表示するには、 slot-number 引数を使用します。MSC でこの引数を使用すると、MSC および MSC にインストールされた各 SPA に関する情報が表示されます。

• バックプレーン、電源モジュール、およびファンモジュールに関するハードウェア情報を表示するには、 chassis キーワードを使用します。

SPA の使用上のガイドライン

• 指定したスロットだけの MSC または SIP のハードウェア情報を表示するには、 slot-number 引数を使用します。

• SPA だけのハードウェア情報を表示するには、このコマンドの show diag subslot slot / subslot バージョンを使用します。

例

Cisco ISR 3845 にインストールされた NME-WAE-502-K9：例

次に、Cisco 3845 ルータのスロット 2 にインストールされた統合サービスエンジン WAAS ネットワークモジュールに対するshow diag コマンドの出力例を示します。

Router# show diag 2

Slot 2:

Integrated Service Engine Port adapter, 1 port

Port adapter is analyzed

Port adapter insertion time unknown

EEPROM contents at hardware discovery:

Hardware Revision : 1.0

Top Assy. Part Number : 800-28152-01

Board Revision : 03

Deviation Number : 0

Fab Version : 01

PCB Serial Number : FOC101430NK

RMA Test History : 00

RMA Number : 0-0-0-0

RMA History : 00

Version Identifier : NA

CLEI Code : TDB

Product (FRU) Number : NME-WAE-502-K9

EEPROM format version 4

EEPROM contents (hex):

0x00: 04 FF 40 05 5B 41 01 00 C0 46 03 20 00 6D F8 01

0x10: 42 30 33 88 00 00 00 00 02 01 C1 8B 46 4F 43 31

0x20: 30 31 34 33 30 4E 4B 03 00 81 00 00 00 00 04 00

0x30: 89 4E 41 00 00 D9 02 40 C1 C6 8A 54 44 42 00 00

0x40: 00 00 00 00 00 CB 88 4E 4D 45 2D 52 56 50 4E FF

0x50: FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

0x60: FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

0x70: FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

表5 では、コマンド出力に表示される重要なフィールドについて説明します。

表5 show diag subslot フィールドの説明
フィールド	説明
Hardware Revision	NME ハードウェアのリビジョン番号（マイナーリビジョンを示す）
Top Assy. Part Number	NME の部品番号
Product Identifier (PID)	NME の製品番号
Board Revision	モジュール内の回路基板のリビジョン番号
Deviation Number	モジュールのデビエーション番号
Fab Version	モジュールの製造バージョン
PCB Serial Number	プリント基板のシリアル番号
Top Assy. Revision	NME のリビジョン番号（マイナーリビジョンを示す）
RMA Test History	RMA テストの履歴
RMA Number	モジュールの RMA 番号
RMA History	このモジュール上の RMA の履歴
Version Identifier	このモジュールでは使用していません
CLEI Code	共通言語機器識別番号（このモジュールでは使用していません）
Product (FRU) Number	製品識別番号
EEPROM Format Version	EEPROM のフォーマットバージョン
EEPROM Contents	EEPROM 出力のコンテンツ

コマンド	説明
show controllers integrated-service-engine	統合サービスエンジンネットワークモジュールのコントローラ情報を表示します。
show interfaces integrated-service-engine	統合サービスエンジンネットワークモジュールの基本的なインターフェイス設定情報を表示します。

show interfaces integrated-service-engine

統合サービスエンジン（ISE）ネットワークモジュールの基本的なインターフェイス設定情報を表示するには、特権 EXEC モードで show interfaces integrated-service-engine コマンドを使用します。

show interfaces integrated-service-engine slot / unit

シンタックスの説明

slot	ネットワークモジュールのルータシャーシスロット番号。
unit	ネットワークモジュール上のドーターカード番号。ISE ネットワークモジュールでは、常に 0 です。引数 slot と、引数 unit の間に、スラッシュ記号（/）が必要です。

コマンドモード

特権 EXEC

コマンド履歴

リリース	変更内容
12.4(9)T	このコマンドが、ISE ネットワークモジュール用に導入されました。

使用上のガイドライン

次に、Cisco ISR 2811 ルータのスロット 1 にインストールされた ISE のインターフェイスステータスおよびデータを表示する例を示します。

Router# show interfaces integrated-service-engine 1/0

Integrated-Service-Engine1/0 is up, line protocol is up

Hardware is BCM5703, address is 0017.942a.c9c0 (bia 0017.942a.c9c0)

Internet address is 2.43.181.181/30

MTU 1500 bytes, BW 1000000 Kbit, DLY 10 usec,

reliability 255/255, txload 1/255, rxload 1/255

Encapsulation ARPA, loopback not set

Keepalive not set

Full-duplex, 1000Mb/s, link type is force-up, media type is internal

output flow-control is XON, input flow-control is XON

ARP type: ARPA, ARP Timeout 04:00:00

Last input 00:00:02, output 00:00:02, output hang never

Last clearing of "show interface" counters never

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Queueing strategy: fifo

Output queue: 0/512 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec

5 minute output rate 0 bits/sec, 0 packets/sec

298674 packets input, 20019979 bytes, 0 no buffer

Received 1413 broadcasts, 0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

0 watchdog, 1365 multicast, 0 pause input

0 input packets with dribble condition detected

396589 packets output, 384808087 bytes, 0 underruns

0 output errors, 0 collisions, 1 interface resets

0 babbles, 0 late collision, 0 deferred

0 lost carrier, 0 no carrier, 0 pause output

0 output buffer failures, 0 output buffers swapped out

表6 では、コマンド出力に表示される重要なフィールドについて説明します。

表6 show interfaces integrated-service-engine フィールドの説明
フィールド	説明
Integrated-Service-Engine	ISE インターフェイスハードウェアが現在アクティブであるかどうかを示します。ISE インターフェイスハードウェアが動作状態にある場合、「Integrated-Service-Engine slot/port is up.」と出力されます。管理者によって停止されている場合、「Integrated-Service-Engine slot/port is administratively down.」と出力されます。
line protocol	回線プロトコルを処理するソフトウェアプロセスによって回線が使用可能であると見なされているかどうか、または回線が管理者によって停止されているかどうかを示します。
Hardware address	ハードウェアの種類とアドレス
Internet address	IP アドレス
MTU	統合サービスエンジンインターフェイスの最大伝送ユニット（maximum transmission unit; MTU）
BW	インターフェイスの帯域幅（キロビット/秒）
DLY	インターフェイスの遅延（マイクロ秒）
reliability	インターフェイスの信頼性比率（255 分率、255/255 は 100% の信頼性）、5 分間の指数平均として計算
txload	インターフェイスの送信負荷比率（255 分率、255/255 は完全飽和）、5 分間の指数平均として計算
rxload	インターフェイスの受信負荷比率（255 分率、255/255 は完全飽和）、5 分間の指数平均として計算
Encapsulation	インターフェイス（この場合は ARPA）に割り当てられたカプセル化方式
loopback	ループバックの設定の有無
Keepalive	キープアライブが設定されているかどうか、設定されている場合はキープアライブインターバルを表示します。
Full-duplex	全二重モードと半二重モードのどちらであるかを示し、その他のリンク詳細設定を表示します。
ARP type Timeout	割り当てられた Address Resolution Protocol（ARP; アドレス解決プロトコル）の種類とタイムアウトの長さ
Last input	最後のパケットがインターフェイスで正常に受信され、ルータ上でローカルに処理されてからの時間（時、分、秒）。このフィールドは、いつデッドインターフェイスに障害が発生したかを検出する際に役立ちます。（注）このフィールドは、ファーストスイッチトラフィックによって更新されません。
output	最後のパケットがインターフェイスで正常に送信されてからの時間（時、分、秒）。このフィールドは、いつデッドインターフェイスに障害が発生したかを検出する際に役立ちます。
output hang	送信時間が長すぎたためにインターフェイスが最後にリセットされてからの時間（時、分、秒、または該当なし）。いずれかの「last」フィールドの時間が 24 時間を超えると、日数および時間数が出力されます。フィールドにオーバーフローが発生した場合は、アスタリスクが表示されます。
Last clearing	レポートに表示する累積統計情報（送信および受信したバイト数など）を測定するカウンタが、最後にゼロにリセットされてからの経過時間。カウンタがクリアされる場合、ルーティングに影響を与える可能性がある変数（負荷や信頼性など）はクリアされません。アスタリスク（***）は、経過時間が長すぎて表示できないことを示します。すべてゼロ（0:00:00）が表示されている場合は、カウンタが 231 ミリ秒超（および 232 ミリ秒未満）前にクリアされたことを示します。
Input queue	入力キュー内のパケット数。キューの最大サイズ、キューがフルのため拒否されたパケット数、およびキューイングされたパケットがドロップされた回数が、スラッシュで区切られて表示されます。
Total output drops	キューがフルのためドロップされた、出力キュー内のパケット数
Queueing strategy	インターフェイスに適用される、インターフェイスで設定可能なキューイング方法。デフォルトは、FIFO です。
Output queue	出力キュー内のパケット数。キューの最大サイズと、キューがフルのためドロップされたパケット数がスラッシュで区切られて表示されます。
5 minute input rate,5 minute output rate	最新の 5 分間に伝送された平均パケット数（ビット/秒）。インターフェイスが無差別モードでない場合、（すべてのネットワークトラフィックではなく）インターフェイスが送信および受信したネットワークトラフィックが検知されます。 5 分間の入力および出力率は、所定の 5 分間における1 秒あたりのトラフィック概算としてのみ使用してください。これらの比率は、5 分間の時間定数を使用して指数加重された平均値です。平均値が、その期間の均一トラフィックストリームの瞬間比率の 2% 以内になるまでには、4 つの時間定数を渡す必要があります。（注）この出力で参照されている 5 分間という時間は、インターフェイスで設定可能な負荷の間隔です。デフォルト値は 5 分間です。
packets input	システムが受信した、エラーのないパケットの総数
bytes	データおよび MAC のカプセル化を含む、システムが受信したエラーのないパケットの合計バイト数
no buffer	メインシステムのバッファスペース不足により廃棄された受信パケット数。イーサネット上のブロードキャストストームの無視や、シリアル回線上のバースト雑音は、多くの場合入力バッファイベントがないことが原因です。
Received broadcasts	受信したブロードキャスト数
runts	メディアの最小パケットサイズより小さいため廃棄されたパケットの数。たとえば、64 バイト未満のイーサネットパケットはすべて runt として扱われます。
giants	メディアの最大パケットサイズを超えたため廃棄されたパケットの数。たとえば、1518 バイトを超えるイーサネットパケットはすべて giant として扱われます。
throttles	インターフェイスがルータ内の別のインターフェイスに速度低下を要求した回数。
input errors	runt、giant、no buffer、Cyclic Redundancy Check（CRC; 巡回冗長検査）、frame、overrun、および ignored を含むエラーカウント。その他の入力関連エラーが発生した場合も、入力エラーカウントが増加します。また、いくつかのデータグラムでは複数のエラーが発生する場合があるため、この合計値は入力エラーカウントの合計値と一致しない場合があります。
CRC	発信 LAN ステーションまたは遠端デバイスが生成した CRC が、受信データから計算したチェックサムと一致しない場合に発生するエラー。LAN でこのようなエラーが発生する場合、通常は LAN インターフェイスまたは LAN バス上のノイズや伝送の問題を示しています。
frame	間違って受信した、CRC エラーや非整数のオクテットを持つパケットの数。LAN でこのエラーが発生する場合、通常はコリジョンが発生しているか、イーサネットデバイスが故障しています。
overrun	入力速度が受信側のデータ処理能力を超えたため、受信側ハードウェアが受信データをハードウェアバッファに処理できなかった回数。
ignored	インターフェイスハードウェアの内部バッファ不足のため、インターフェイスに無視された受信パケットの数。これらのバッファは、システムバッファスペースとは異なります。ブロードキャストストームやバースト雑音によって、この無視カウントは増加します。
input packets with dribble condition detected	ドリブル状態にあるパケット数。ドリブルビットエラーは、フレームがわずかに長すぎることを示しています。このフレームエラーカウンタは、情報目的のためだけにカウントされます。ルータはフレームを受け入れます。
packets output	システムが送信したメッセージの合計数
bytes	システムが送信したパケットの合計バイト数（データおよび MAC のカプセル化を含む）
underruns	トランスミッタの実行速度が、ルータの処理能力を超えた回数。このエラーは、インターフェイスによっては報告されません。
output errors	調査中の統合サービスエンジンから出力されたデータグラムの最終送信を妨げたエラーの合計数。データグラムによって複数のエラーが発生したり、具体的なカテゴリ一覧には該当しないエラーが発生したりするため、この合計値と出力エラーを数えた合計値が一致しない場合があります。
collisions	イーサネットコリジョンによって再送されたメッセージの数。このエラーは、LAN の過剰拡張（長すぎるイーサネットケーブルやトランシーバケーブル、ステーション間にある 3 つ以上のリピータ、過剰なマルチポートトランシーバのカスケードなど）の結果として発生することが多くあります。衝突パケットは、出力パケット内で 1 回だけカウントされます。
interface resets	インターフェイスが完全にリセットされた回数。これは、キューイングされた転送パケットが数秒以内に送信されなかった場合に発生します。シリアル回線の場合、モデムの故障によって送信クロック信号が提供されなかったり、ケーブルの問題が発生した場合に、このエラーが発生します。シリアルインターフェイスのキャリア検知ラインは作動していても、ラインプロトコルが停止していることを確認すると、システムはインターフェイスを定期的にリセットして、再起動を試みます。インターフェイスのリセットは、インターフェイスがループバックされているか、またはシャットダウンされている場合にも発生します。
babbles	1518 バイトを超える伝送フレームのカウント。このエラーは、最大フレームを伝送するのに必要な時間以上にわたって、トランスミッタがインターフェイス上に存在したことを示します。
late collision	レイトコリジョンの数。プリアンブルが伝送されたあとに発生したコリジョンは、レイトコリジョンになります。
deferred	キャリアがアサートされたため、フレームを伝送する準備が整っていたチップを保留する必要があったことを示します。
lost carrier	伝送中にキャリアが損失した回数
no carrier	伝送中にキャリアが存在しなかった回数
output buffer failures output buffers swapped out	障害の発生したバッファの数と、スワップアウトしたバッファの数

コマンド	説明
interface integrated-service-engine	ISE のインターフェイスを設定し、インターフェイスコンフィギュレーションモードを開始します。
show diag	ISE ネットワークモジュールのコントローラ情報を表示します。

用語集

ARP	アドレス解決プロトコル。IP アドレスの MAC アドレスへのマッピングに使用されるインターネットプロトコル。
blade	サービスモジュールの代替用語。
ブートヘルパー	モジュール上で実行するシステムソフトウェアの小規模なサブセット。ネットワークからモジュールを起動し、モジュールがソフトウェアにアクセスできない場合に、ソフトウェアのインストールとアップグレード、障害回復、およびその他の操作を支援する。
ブートローダ	システムが最初に起動された際に実行される、小規模なシステムソフトウェアセット。ブートローダによってオペレーティングシステムがロードされ（ディスク、ネットワーク、または compactFlash から）、オペレーティングシステムによって Cisco Wide Area Application Services アプリケーションがロードおよび実行される。ブートローダはオプションで、ブートヘルパーをロードおよび実行することができる。
拡張ネットワークモジュール	ルータ上の Cisco IOS 設定に依存しない、独自のスタートアップコンフィギュレーションと実行コンフィギュレーションを備えたスタンドアロンのコンテンツエンジン。
FTP	ファイル転送プロトコル。TCP/IP プロトコルの一部をなすアプリケーションプロトコルであり、ネットワークノード間でのファイル転送に使用される。
ネットワークモジュール	ルータ上の Cisco IOS 設定に依存しない、独自のスタートアップコンフィギュレーションと実行コンフィギュレーションを備えたスタンドアロンのコンテンツエンジン。
NTP	ネットワークタイムプロトコル。TCP の最上位に構築されたプロトコルで、インターネット上のラジオクロックとアトミッククロックを参照し、正確なローカルタイムキーピングを行う。長期にわたって分散クロックをミリ秒以内で同期することができる。
サービスエンジン	サービスモジュールの代替用語で、アプリケーションソフトウェアがインストールされている。
syslog	ネットワーク上のデバイスのログ情報を記録するための、業界標準プロトコル。
TCP	Transmission Control Protocol。接続指向の転送レイヤプロトコルであり、信頼性の高い全二重方式のデータ転送を行う。TCP は、TCP/IP プロトコルの一部。
TFTP	Trivial File Transfer Protocol。FTPの簡易バージョンであり、ネットワークを介したコンピュータ間のファイル転送を行う。通常は、クライアント認証（例：ユーザ名とパスワード）を必要としない。
UDP	ユーザデータグラムプロトコル。TCP/IP プロトコルに含まれるコネクションレス型の転送レイヤプロトコルであり、確認応答や保証配信なしでデータグラムを交換する。エラー処理と再送信は、他のプロトコルで処理する必要がある。
WAE	コンテンツ配信を加速する広域アプリケーションエンジン（ハードウェアとソフトウェア）であり、コンテンツのスケーラビリティとアベイラビリティを最大化する。

（注）この用語集に含まれない用語については、『Internet working Terms and Acronyms 』を参照してください。

マニュアルの入手方法、テクニカルサポート、およびシスコのセキュリティガイドライン

マニュアルの入手方法、テクニカルサポート、マニュアルに関するフィードバックの提供、セキュリティガイドライン、および推奨されるエイリアスと一般的なシスコマニュアルに関する情報については、次の URL で、毎月更新される『 What's New in Cisco Product Documentation 』を参照してください。ここには、シスコの新規および改訂版の技術マニュアルの一覧も示されています。

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

Japan TAC Web サイト

Japan TAC Web サイトでは、利用頻度の高い TAC Web サイト（ http://www.cisco.com/tac ）のドキュメントを日本語で提供しています。Japan TAC Web サイトには、次の URL からアクセスしてください。

http://www.cisco.com/jp/go/tac

サポート契約を結んでいない方は、「ゲスト」としてご登録いただくだけで、Japan TAC Web サイトのドキュメントにアクセスできます。

Japan TAC Web サイトにアクセスするには、Cisco.com のログイン ID とパスワードが必要です。ログイン ID とパスワードを取得していない場合は、次の URL にアクセスして登録手続きを行ってください。

http://www.cisco.com/jp/register/

関連項目	マニュアルタイトル
Cisco Wide Area Application Services	『 Cisco Wide Area Application Services Configuration Guide 』『 Cisco Wide Area Application Services Quick Configuration Guide 』『 Cisco Wide Area Application Services Command Reference 』上記マニュアルはすべて、次のURLの Cisco WAAS ドキュメントページから参照できます。 http://www.cisco.com/en/US/products/ps6870/tsd_products_support_series_home.html
Cisco IOS ソフトウェア	『Cisco IOS Software』 http://www.cisco.com/en/US/products/sw/iosswrel/tsd_products_support_category_home.html
ネットワークモジュール	『Cisco Network Modules Quick Start Guide』 http://www.cisco.com/en/US/products/hw/modules/ps2797/products_quick_start09186a00800a8536.html 『Cisco Network Modules and Interface Cards Regulatory Compliance and Safety Information』 http://www.cisco.com/en/US/products/hw/modules/ps2797/products_regulatory_approvals_and_compliance09186a0080183b96.html

Cisco アクセス ルータへの Cisco WAAS ネットワーク モジュールの設定

ダウンロード オプション

偏向のない言語

翻訳について

目次

Cisco アクセス ルータへの Cisco WAAS ネットワーク モジュールの設定

目次

Cisco WAAS ネットワーク モジュールの前提作業

Cisco WAAS ネットワーク モジュールの制限事項

Cisco WAAS ネットワーク モジュールについて

ハードウェア インターフェイス

Cisco WAAS ネットワーク モジュールの設定とセッションの開始

ネットワーク モジュール インターフェイスの設定

手順の概要

手順の詳細

例

ネットワーク モジュール セッションの開始と終了

手順の概要

手順の詳細

次の手順

Cisco WAAS ネットワーク モジュールの操作、保守、およびトラブルシューティング

Cisco WAAS ネットワーク モジュールのシャットダウンと起動

システム ステータスの確認

コマンド リファレンス

interface integrated-service-engine

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

service-module integrated-service-engine default-boot

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

例

service-module integrated-service-engine reload

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

関連コマンド

service-module integrated-service-engine reset

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

関連コマンド

service-module integrated-service-engine session

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

関連コマンド

service-module integrated-service-engine shutdown

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

関連コマンド

service-module integrated-service-engine statistics

シンタックスの説明

デフォルト

コマンド モード

コマンド履歴

使用上のガイドライン

例

service-module integrated-service-engine status

シンタックスの説明

デフォルト

コマンド モード

Cisco アクセスルータへの Cisco WAAS ネットワークモジュールの設定

ダウンロードオプション

Cisco アクセスルータへの Cisco WAAS ネットワークモジュールの設定

Cisco WAAS ネットワークモジュールの前提作業

Cisco WAAS ネットワークモジュールの制限事項

Cisco WAAS ネットワークモジュールについて

ハードウェアインターフェイス

Cisco WAAS ネットワークモジュールの設定とセッションの開始

ネットワークモジュールインターフェイスの設定

ネットワークモジュールセッションの開始と終了

Cisco WAAS ネットワークモジュールの操作、保守、およびトラブルシューティング

Cisco WAAS ネットワークモジュールのシャットダウンと起動

システムステータスの確認

コマンドリファレンス

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

コマンドモード

マニュアルの入手方法、テクニカルサポート、およびシスコのセキュリティガイドライン
