AP経由でTFTPおよびSFTPサーバを使用した非一様EWCネットワークのアップグレード

はじめに

このドキュメントでは、TFTPサーバとSFTPサーバを使用した非一様EWCネットワークのアクセスポイントイメージ(APC)ダウンロードプロセスについて詳しく説明します。

前提条件

要件

次の項目に関する知識があることが推奨されます。

• AP加入プロセスの一般的な手順
• Catalyst 9100シリーズAPの組み込みワイヤレスLANコントローラ
• TFTPファイル転送
• SFTPファイル転送
• Linuxコマンドラインインターフェイス(CLI)の使用

使用するコンポーネント

このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

• Catalyst 9120AXI APに組み込まれたCatalyst 9800 WLC、Cisco IOS® XE Cupertino 17.9.3
• Catalyst 9105AXI AP(CatOS)
• TFTPD-64バージョン4.64
• TFTPD-HPA Linuxパッケージ
• SSH Linuxパッケージ

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

背景説明

EWCとして機能するアクセスポイントは、他のアクセスポイントがネットワークに参加する場合にのみ、独自のAPイメージタイプを提供できます。ネットワークが非同種展開（EWCとして機能するAPとは異なるイメージのAP）で構成されている場合、TFTPサーバまたはSFTPサーバを展開し、APがそこからダウンロードできるようにAPイメージをそこでホストする必要があります。

注：これは、ネットワーク内からローカルにイメージをダウンロードするAPイメージアップグレードプロセスにのみ適用されます。APは、CCOアップグレード経由でインターネットから直接イメージをダウンロードすることもできます。

設定

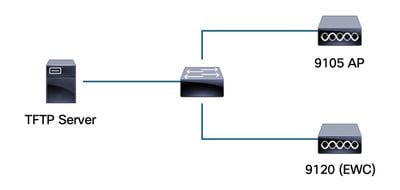

ネットワーク図

ネットワーク図

TFTPによるイメージのダウンロード

TFTPD-64(Windows)

TFTPD-64は、TFTP機能を含む有名なFree and Open Source(FOSS)ユーティリティです。ダウンロードとインストールについては、Webサイトを参照してください。

TFTPサーバに適切なフォルダにAPバンドルイメージを解凍してください。

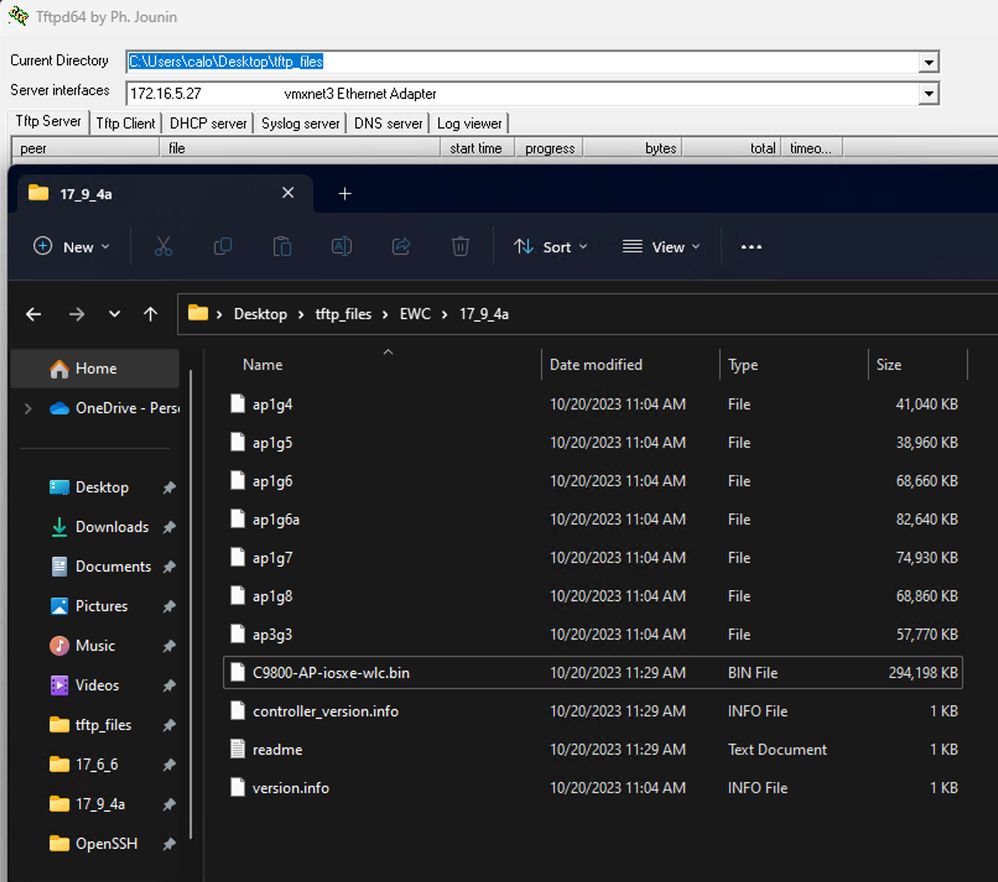

TFTPフォルダ内の解凍されたファイル

APがTFTPサーバからイメージのダウンロードを開始すると、TFTPからのポップアップが表示され、イメージ転送の進捗状況が詳しく説明されます。

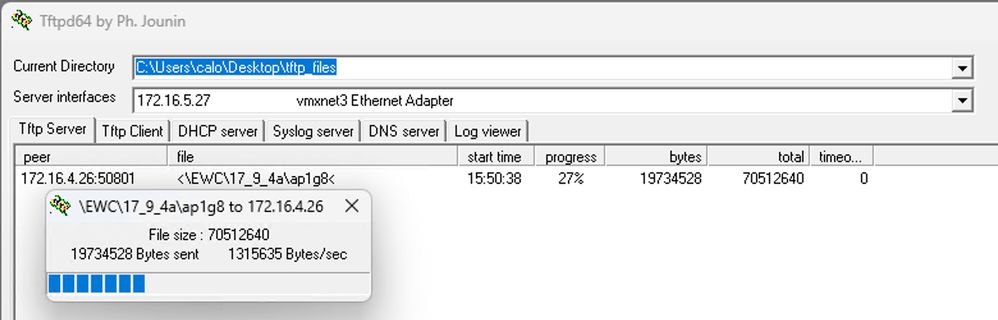

TFTPD-64ファイル転送の進行状況

TFTPD-HPA(Linux)

TFTPD-HPAは、APTリポジトリから取得できる基本的な既知のパッケージです。詳細については、『Ubuntu TFTPドキュメント』を参照してください。

TFTP設定がTFTPフォルダを適切に指し示していて、APバンドルイメージが解凍されていることを確認します。

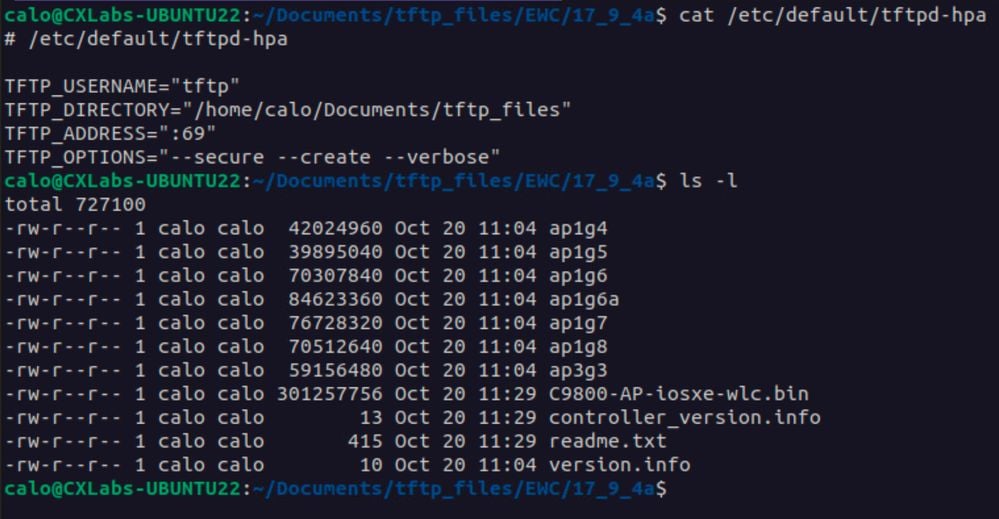

UbuntuでのTFTP設定と解凍されたファイル

Ubuntuの/var/lib/syslogにデフォルトで記録されるイメージ転送プロセスを追跡できます。

UbuntuのTFTPファイル転送ログ

WLC の設定

WLCのGUIで、Administration > Software Management > Software Upgradeの順に選択します。Modeの下のドロップダウンリストでTFTPを選択し、TFTPサーバの情報を指定します。

Saveを選択してイメージダウンロードプロファイルを保存し、EWCネットワークに加入する新しいAPに対してイメージダウンロードを有効にするか、Save & DownloadをクリックしてEWCのEWC APを含むすべてのAPでダウンロードプロセスがすぐに開始されます。

ソフトウェアアップグレード用のTFTP設定

CLI による設定：

9120-EWC(config)#wireless profile image-download default
9120-EWC(config-wireless-image-download-profile)#image-download-mode tftp
9120-EWC(config-wireless-image-download-profile)#tftp-image-server <TFTP-server>
9120-EWC(config-wireless-image-download-profile-tftp)#tftp-image-path <path>

SFTP経由でのイメージのダウンロード

SFTPサーバ(Linux)

SFTPはSSH経由で動作するため、Linux SSHパッケージを使用して、Linuxで簡単なSFTPサーバを設定できます。

/etc/ssh/ssh_configファイルにSFTPの適切な設定があることを確認します。必要に応じてSFTPディレクトリにユーザ（またはグループ）の権限を追加し、APバンドルイメージファイルを目的のパスに解凍します。

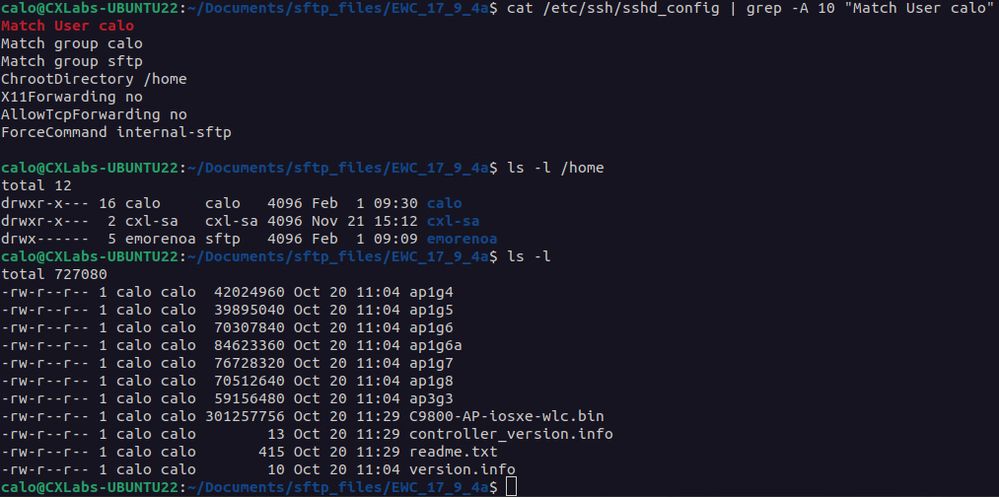

UbuntuでのSFTP設定

LinuxのTFTPサーバと同様に、SFTPアクティビティも追跡できます。デフォルトでは、ログは/var/log/auth.logに保存されるように設定されています。必要に応じて、ログレベルの設定を追加してください。

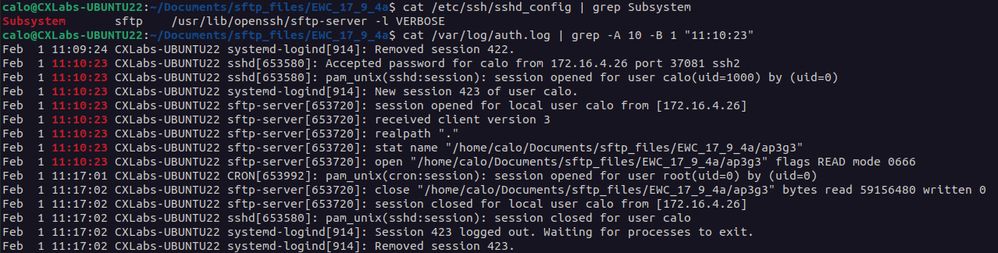

UbuntuでのSFTPログのアクティビティと設定

注:SFTPサーバに接続するデバイスはEWCであり、イメージを要求するAPではありません。これは、クレデンシャルがEWCに参加する前にAPではなく、EWCでプロビジョニングされるためです。その後、イメージは、それを要求する実際のAPに転送されます。

WLC の設定

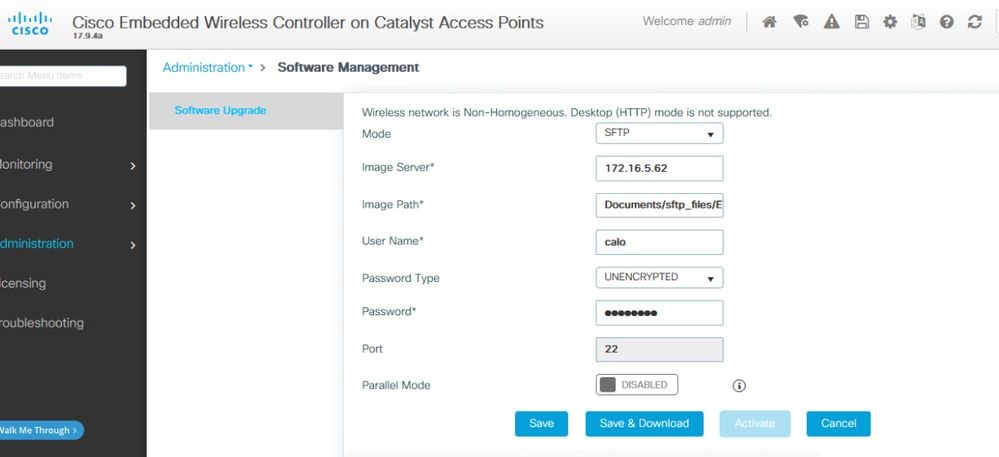

WLCのGUIで、Administration > Software Management > Software Upgradeの順に移動します。Modeの下のドロップダウンリストからSFTPを選択し、STFTPサーバの情報とクレデンシャルを入力します。

Saveを選択してイメージダウンロードプロファイルを保存し、EWCネットワークに加入する新しいAPのイメージダウンロードを有効にするか、Save & DownloadをクリックしてEWCのAPを含むすべてのAPでダウンロードプロセスがすぐに開始されます。

GUIでのSFTPの設定

CLI による設定：

9120-EWC(config)#wireless profile image-download default
9120-EWC(config-wireless-image-download-profile)#image-download-mode sftp
9120-EWC(config-wireless-image-download-profile-sftp)#sftp-image-server <SFTP-Server>
9120-EWC(config-wireless-image-download-profile-sftp)#sftp-image-path <path>
9120-EWC(config-wireless-image-download-profile-sftp)#sftp-username <user>
9120-EWC(config-wireless-image-download-profile-sftp)#sftp-password 0 <password>

確認

CAPWAPステートマシンは、他のAPイメージのダウンロードプロセスで通常予想されるとおり、APフローでログを記録します。

[*01/30/2024 21:41:35.1120] CAPWAP State: Image Data
[*01/30/2024 21:41:35.1130] AP image version 17.3.3.26 backup 8.10.130.0, Controller 17.9.4.27
[*01/30/2024 21:41:35.1130] Version does not match.
[*01/30/2024 21:41:35.1130] Request to close the file..
[*01/30/2024 21:41:35.1130] wtpOpenImgFile: image file closed, dcb->fd set to -1.
[*01/30/2024 21:41:35.2040] status 'upgrade.sh: Script called with args:[PRECHECK]'
[*01/30/2024 21:41:35.3020] do PRECHECK, part2 is active part
[*01/30/2024 21:41:35.3350] status 'upgrade.sh: Cleanup tmp files ...'
[*01/30/2024 21:41:35.4620] status 'upgrade.sh: /tmp space: OK available 96064, required 50000 '
[*01/30/2024 21:41:35.4630] wtpOpenImgFile: request ap1g8, local /tmp/part.tar
[*01/30/2024 21:41:35.4630] wtpOpenImgFile: open (/tmp/part.tar) image file success
[*01/30/2024 21:41:35.4630] Using fd(37559296) for image writing to file(/tmp/part.tar)
[*01/30/2024 21:41:35.4650] Image Data Request sent to 172.16.4.26, fileName [ap1g8], replicaStatus 1
[*01/30/2024 21:41:35.4690] Image Data Response from 172.16.4.26
[*01/30/2024 21:41:35.4690] AC accepted previous sent request with result code: 0
[*01/30/2024 21:41:35.4760] <.......................................Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*01/30/2024 21:41:50.6190] ...........
[*01/30/2024 21:41:54.7060] ..............................................Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*01/30/2024 21:42:14.0820] ....
[*01/30/2024 21:42:15.5860] Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*01/30/2024 21:42:15.6430] .............................................
[*01/30/2024 21:42:34.2800] ...............................Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*01/30/2024 21:42:46.0420] ...................
[*01/30/2024 21:42:53.0610] ..................................................
[*01/30/2024 21:43:11.6480] ......> 70512640 bytes, 51208 msgs, 601 last
[*01/30/2024 21:43:13.3940] Last block stored, IsPre 0, WriteTaskId 0
[*01/30/2024 21:43:13.3940] Request to close the file..
[*01/30/2024 21:43:13.3940] wtpOpenImgFile: image file closed, dcb->fd set to -1.
[*01/30/2024 21:43:13.3940] Image transfer completed from WLC, last 1
[*01/30/2024 21:43:13.3940] Request to close the file..
[*01/30/2024 21:43:13.3940] wtpOpenImgFile: image file closed, dcb->fd set to -1.
[*01/30/2024 21:43:13.3950] in (CAPWAP_MSGELE_IMAGE_DATA_msg_dec_cb) Enabling radCfg.is_oob_image_dnld_supported
[*01/30/2024 21:43:13.4190] wtp_delayed_event_handle_write_image_to_storage(10): fileName ap1g8, pre 0
[*01/30/2024 21:43:13.4190] wtp_delayed_event_handle_write_image_to_storage(10): fileName ap1g8, pre 0
[*01/30/2024 21:43:13.5110] status 'upgrade.sh: Script called with args:[PREDOWNLOAD]'
[*01/30/2024 21:43:13.6100] do PREDOWNLOAD, part2 is active part
[*01/30/2024 21:43:13.6420] status 'upgrade.sh: Creating before-upgrade.log'
[*01/30/2024 21:43:13.6990] status 'upgrade.sh: Start doing upgrade arg1=PREDOWNLOAD arg2= arg3= ...'
[*01/30/2024 21:43:13.8610] status 'upgrade.sh: Using image /tmp/part.tar on ax-bcm32 ...'
[*01/30/2024 21:43:20.9990] status 'Image signing verify success.'

WLC syslogでは、イメージのダウンロードは成功とマークされています。

*Feb 1 17:05:37.108: %INSTALL-5-INSTALL_COMPLETED_INFO: Chassis 1 R0/0: install_engine: Completed install add sftp://******@172.16.5.62/Documents/sftp_files/EWC_17_9_4a/ap3g3
*Feb 1 17:07:00.720: %CAPWAPAC_SMGR_TRACE_MESSAGE-5-AP_JOIN_DISJOIN: Chassis 1 R0/0: wncd: AP Event: AP Name: AP-POD-2-2 Mac: 2c5a.0f40.6920 Session-IP: 172.16.4.33[5248] 172.16.4.26[5246] Disjoined Image Download Success

APイメージのダウンロード

アップグレードプロセスを開始した後は、EWCでshow ap imageコマンドを使用してAPイメージのプレダウンロードプロセスを追跡できます。すべてのAPがイメージのダウンロードを完了すると、APのバックアップイメージにターゲットイメージが表示されるようになります。

9120-EWC#show ap image
Total number of APs  : 3

Number of APs
        Initiated                  : 0
        Downloading                : 0
        Predownloading             : 0
        Completed downloading      : 0
        Completed predownloading   : 3
        Not Supported              : 0
        Failed to Predownload      : 0
        Predownload in progress    : No

AP Name                           Primary Image          Backup Image            Predownload Status   Predownload Version  Next Retry Time   Retry Count   Method
------------------------------------------------------------------------------------------------------------------------------------------------------------------
AP-POD-2-2                        17.9.4.27              17.12.1.5                  Complete              17.12.1.5             0                 0                 CAPWAP
AP6C41.0E16.E79C                  17.9.4.27              17.12.1.5                  Complete              17.12.1.5             0                 0                 CAPWAP
9105-emorenoa                     17.9.4.27              17.12.1.5                  Complete              17.12.1.5             0                 0                 CAPWAP

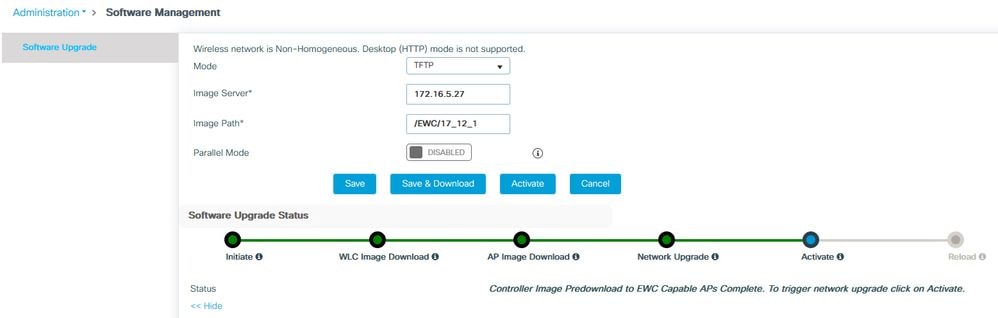

あるいは、GUIでは経過表示バーがActivate段階になります。この段階では、EWCを新しいコードに交換するためにリロードのみが必要です。

EWC Web UIアップグレード進捗バー

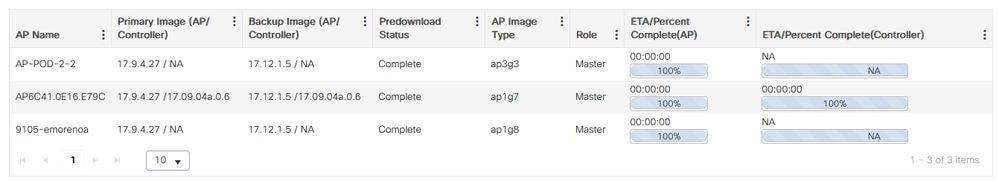

次の例では、EWCのAPのPredownloadステータスを示しています。

EWC Web UI APイメージのプレダウンロードステータス

トラブルシュート

APイメージのダウンロードプロセスでは、APのCAPWAP State Machineログでダウンロードを開始できないことがわかります。

[*07/12/2023 07:41:00.7960] CAPWAP State: Image Data
[*07/12/2023 07:41:00.7970] AP image version 17.3.3.26 backup 8.10.130.0, Controller 17.9.4.27
[*07/12/2023 07:41:00.7970] Version does not match.
[*07/12/2023 07:41:00.8580] upgrade.sh: Script called with args:[PRECHECK]
[*07/12/2023 07:41:00.9540] do PRECHECK, part2 is active part
[*07/12/2023 07:41:01.0070] upgrade.sh: /tmp space: OK available 101272, required 40000
[*07/12/2023 07:41:01.0080] wtpImgFileReadRequest: request ap1g8, local /tmp/part.tar
[*07/12/2023 07:41:01.0100] Image Data Request sent to 172.16.4.26, fileName [ap1g8], slaveStatus 0
[*07/12/2023 07:41:01.0140] Image Data Response from 172.16.4.26
[*07/12/2023 07:41:01.0140] AC accepted join request with result code: 0
[*07/12/2023 07:41:09.5930] Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*07/12/2023 07:41:28.7700] Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: Image Data(10).
[*07/12/2023 07:41:29.7500]
[*07/12/2023 07:41:29.7500] Going to restart CAPWAP (reason : image download cannot start)...
[*07/12/2023 07:41:29.7500]
[*07/12/2023 07:41:29.7570] Restarting CAPWAP State Machine.
[*07/12/2023 07:41:29.7600] Image Data Request sent to 172.16.4.26, fileName [ap1g8], slaveStatus 1
[*07/12/2023 07:41:29.7970]
[*07/12/2023 07:41:29.7970] CAPWAP State: DTLS Teardown
[*07/12/2023 07:41:29.8330] Aborting image download(0x0): Dtls cleanup, ap1g8
[*07/12/2023 07:41:29.9560] upgrade.sh: Script called with args:[ABORT]
[*07/12/2023 07:41:30.0570] do ABORT, part2 is active part
[*07/12/2023 07:41:30.1050] upgrade.sh: Cleanup tmp files ...
[*07/12/2023 07:41:30.1590] Discarding msg CAPWAP_WTP_EVENT_REQUEST(type 9) in CAPWAP state: DTLS Teardown(4).

APがイメージをダウンロードできない理由を理解するには、EWCでSyslogをチェックします。TFTPサーバとSFTPサーバへの指定されたパスが正しくないために、失敗したイメージのダウンロードがログに正しく反映されていることが原因であることがよくあります。

SFTPの場合：

*Feb 1 20:29:14.108: %CAPWAPAC_SMGR_TRACE_MESSAGE-5-AP_JOIN_DISJOIN: Chassis 1 R0/0: wncd: AP Event: AP Name: AP-9117 Mac: 0cd0.f897.ade0 Session-IP: 172.16.4.34[5248] 172.16.4.26[5246] Disjoined Image Download Failed
*Feb 1 20:29:17.325: %INSTALL-5-INSTALL_START_INFO: Chassis 1 R0/0: install_engine: Started install add sftp://******@172.16.5.62/Documents/Wrong-Path/ap1g6
*Feb 1 20:29:25.730: %INSTALL-3-OPERATION_ERROR_MESSAGE: Chassis 1 R0/0: install_engine: Failed to install_add package sftp://******@172.16.5.62/Documents/Wrong-Path/ap1g6, Error: Failed to download file sftp://******@172.16.5.62/Documents/Wrong-Path/ap1g6: No such file or directory

TFTPの場合：

*Feb 1 20:52:08.742: %CAPWAPAC_SMGR_TRACE_MESSAGE-5-AP_JOIN_DISJOIN: Chassis 1 R0/0: wncd: AP Event: AP Name: AP-9117 Mac: 0cd0.f897.ade0 Session-IP: 172.16.4.34[5248] 172.16.4.26[5246] Disjoined Image Download Failed
*Feb 1 20:52:11.894: %INSTALL-5-INSTALL_START_INFO: Chassis 1 R0/0: install_engine: Started install add tftp://172.16.5.27/Wrong-Path/ap1g6
*Feb 1 20:52:13.977: %INSTALL-3-OPERATION_ERROR_MESSAGE: Chassis 1 R0/0: install_engine: Failed to install_add package tftp://172.16.5.27/Wrong-Path/ap1g6, Error: Failed to download file tftp://172.16.5.27/Wrong-Path/ap1g6: No such file or directory

TFTPまたはSFTPサーバがAPとEWCから到達可能であることを確認します。そうでない場合は、EWC SyslogにTimed Out ログが記録されている可能性があります。

*Feb 1 20:55:03.359: %CAPWAPAC_SMGR_TRACE_MESSAGE-5-AP_JOIN_DISJOIN: Chassis 1 R0/0: wncd: AP Event: AP Name: AP-9117 Mac: 0cd0.f897.ade0 Session-IP: 172.16.4.34[5248] 172.16.4.26[5246] Disjoined Image Download Failed
*Feb 1 20:55:06.512: %INSTALL-5-INSTALL_START_INFO: Chassis 1 R0/0: install_engine: Started install add tftp://172.16.5.199/EWC/17_9_4a/ap1g6
*Feb 1 20:55:46.579: %INSTALL-3-OPERATION_ERROR_MESSAGE: Chassis 1 R0/0: install_engine: Failed to install_add package tftp://172.16.5.199/EWC/17_9_4a/ap1g6, Error: Failed to download file tftp://172.16.5.199/EWC/17_9_4a/ap1g6: Timed out

注：APとEWCとTFTPまたはSFTPサーバの間で、TFTPのUDPポート69とSFTPのTCPポート22がブロックされていないことを確認してください。
