概要

Point-to-Point Protocol（PPP）認証の問題は、ダイヤルアップ リンク障害の最も一般的な原因の 1 つです。このドキュメントでは、PPP 認証に関する問題のトラブルシューティング手順を紹介しています。

前提条件

用語

  • ローカル マシン（またはローカル ルータ）：これは、現在デバッグ セッションが実行されているシステムです。あるルータから他のルータにデバッグ セッションを移動した場合、「ローカル マシン」という用語は、新たに対象となったルータに対して適用されます。

  • ピア：ポイント ツー ポイント リンクの他方の端を意味します。したがって、このデバイスはローカル マシンではありません。

    たとえば、RouterA で debug ppp negotiation コマンドを発行する場合、これがローカル マシンとなり、RouterB がピアになります。ただし、デバッグの対象を RouterB に変更した場合は、RouterB がローカル マシンになり、RouterA がピアになります。

注：ローカルマシンとピアという用語は、クライアントとサーバの関係を意味するものではありません。デバッグ セッションがどこで実行されているかによって、ダイヤルイン クライアントはローカル マシンまたはピアになります。

要件

次の項目に関する専門知識があることが推奨されます。

使用するコンポーネント

このドキュメントの内容は、特定のソフトウェアやハードウェアのバージョンに限定されるものではありません。

表記法

ドキュメント表記の詳細は、『シスコ テクニカル ティップスの表記法』を参照してください。

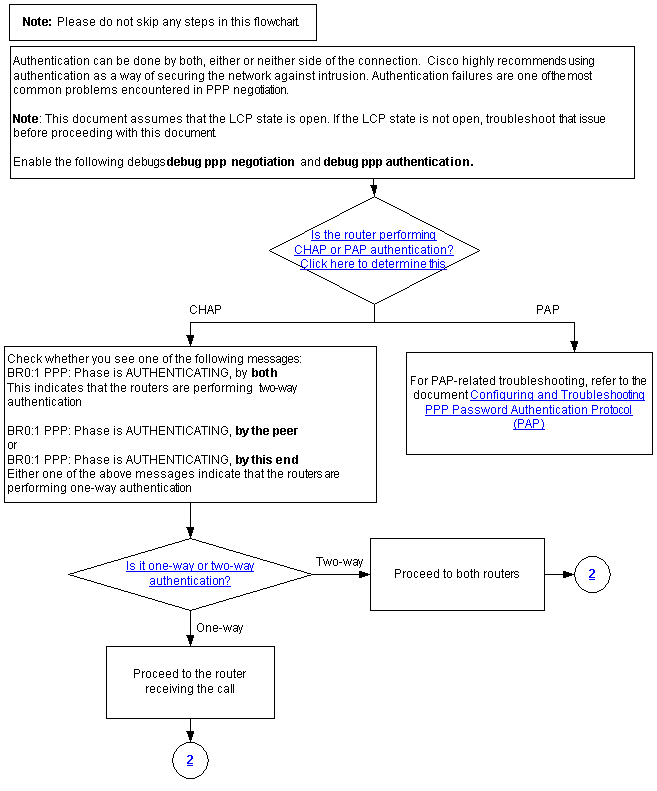

トラブルシューティング フローチャート

この文書には、トラブルシューティングに役立つように、いくつかのフローチャートを掲載しています。次のフローチャートに進むには、丸印の中の番号をクリックしてください。


ルータで、CHAP 認証または PAP 認証を実行していますか。

ルータで CHAP 認証または PAP 認証が実行されているかどうかを判別するには、debug ppp negotiation および debug ppp authentication の出力の次の行を調べます。

CHAP

AUTHENTICATING フェーズで CHAP を探します。

*Mar  7 21:16:29.468: BR0:1 PPP: Phase is AUTHENTICATING, by this end
*Mar  7 21:16:29.468: BR0:1 CHAP: O CHALLENGE id 5 len 33 from "maui-soho-03"

PAP

AUTHENTICATING フェーズで PAP を探します。

*Mar  7 21:24:11.980: BR0:1 PPP: Phase is AUTHENTICATING, by both
*Mar  7 21:24:12.084: BR0:1 PAP: I AUTH-REQ id 1 len 23 from "maui-soho-01"

ルータで、単方向または双方向の CHAP 認証を実行していますか

debug ppp negotiation の出力で次のメッセージのいずれかを探します。

BR0:1 PPP: Phase is AUTHENTICATING, by both

上記のメッセージは、ルータが双方向の認証を実行していることを示しています。

次のメッセージは、いずれもルータが単方向の認証を実行していることを示しています。

BR0:1 PPP: Phase is AUTHENTICATING, by the peer

または

BR0:1 PPP: Phase is AUTHENTICATING, by this end

着信に関する障害ですか


着信メッセージ termreq または failure が受信されていないかどうかを調べます。「I」はこのメッセージが着信（incoming）メッセージであることを示しています。

BR0:1 LCP: I TERMREQ

または

BR0:1 CHAP: I FAILURE

着信に関する障害は、ピア側でローカル ルータのユーザ名とパスワードの認証ができなかったことを意味しています。これには、ローカル ルータまたはリモート ルータ側での設定ミス（ピア側が期待していたユーザ名とパスワードが指定されなかった）が考えられます。

発信チャレンジまたは応答のユーザ名はホスト名と同じですか。

debug ppp negotiation の出力で次のメッセージのいずれかを探します。

BR0:1 CHAP: O CHALLENGE id 9 len 33 from "maui-soho-03"

または

BR0:1 CHAP: O RESPONSE id 16 len 33 from "maui-soho-03"

発信チャレンジまたは応答の中のユーザ名に注意してください。この例では、これはmaui-soho-03です。認証に使用するユーザ名とパスワードが、リモート側で想定されるユーザ名とパスワードと一致していることを確認するには、これを行う必要があります。たとえば、ローカル ルータが自身をピアに対して A であると示しているものの、ピア側では B を期待していた場合、認証は正しく行われません。

発信チャレンジのユーザ名がホストネームと同じでない場合は、ppp chap hostname <username> コマンドを調べます。ここで使用するユーザ名は発信チャレンジのユーザ名です。このユーザ名とパスワード（ppp chap password コマンドで指定されているもの）をメモしてください。 この情報は、リモート ルータのトラブルシューティングの際に使用します。

リモート マシンはアクセス可能な Cisco ルータですか。

ローカル ルータで着信障害が受信されていると判断できたことから、障害はピア側で起きていることが分かります。リモートの Cisco ルータにアクセスできる場合は、そのデバイスでトラブルシューティングを行います。

リモート ルータにアクセスできない場合は、そのルータの管理者に連絡して、ルータが期待しているユーザ名とパスワードを確認してください。

次の質問に答えてください。

  1. リモート ルータが期待しているユーザ名は何か。

    物理インターフェイスまたはダイヤラ インターフェイスで ppp chap hostname <username> コマンドを実行します。ここでは、リモート ルータの管理者から指定されたユーザ名を設定します。

    注：大文字と小文字は区別されます。

  2. リモート ルータが期待しているパスワードは何か。

    物理インターフェイスまたはダイヤラ インターフェイスで ppp chap password <password> コマンドを実行します。

    注：大文字と小文字は区別されます。

詳細は、ドキュメント『ppp chap hostname および ppp authentication chap callin コマンドを使用した PPP 認証』を参照してください。

発信 CHAP の障害のトラブルシューティング


ピア側で着信障害のメッセージが検出された場合は、ローカル ルータがピアの認証に失敗し、このメッセージを送信したことを意味しています。したがって、発信障害を起こしているルータをトラブルシューティングする必要があります。

ローカル ルータ上の次のメッセージは、発信障害を示しています。

BR0:1 CHAP: O FAILURE id 10 len 26 msg is "Authentication failure"

または

BR0:1 LCP: O TERMREQ [Open] id 22 len 4

ルータが　AAA を使用しない、またはローカル　AAA しか使用しない場合

ルータ側でサーバベースの認証、許可、およびアカウンティング（AAA）システム（Radius または Tacacs+）が使用されていない場合には、ルータで AAA がまったく使用されていない場合と、ローカル AAA が使用されている場合とがあります。デバッグ出力に次のメッセージのいずれかが表示されているかどうか、確認してください。

Unable to Validate Response

Username <username> Not Found

BR0:1 CHAP: I RESPONSE id 18 len 33 from "maui-soho-03"

! -- Incoming CHAP response to our challenge. ! -- The username used in the response is maui-soho-03.

BR0:1 CHAP: Unable to validate Response.  Username maui-soho-03 not found

! -- The username supplied by the peer is not configured on the router. ! -- We assume the peer does not have permission to connect.

BR0:1 CHAP: O FAILURE id 18 len 26 msg is "Authentication failure"

! -- Outgoing CHAP failure message. ! -- The peer will see this as an incoming failure.

BR0:1 PPP: Phase is TERMINATING [0 sess, 0 load]

ユーザ名の不一致は、次の 2 つの理由で発生します。

  1. ローカル ルータ側で期待しているユーザ名がピア側から渡されない。たとえば、RouterA というユーザ名を期待（および設定）しているのに、ピア側では RouterB をいう名前を使用している場合です。ピア側から送られるユーザ名とパスワードを設定するか、ピア側の名前を正しいものに訂正します。

  2. ローカル ルータにユーザ名が設定されていない。ピアから渡されるユーザ名がローカル ルータ側で期待していたものと一致する場合は、そのユーザ名とパスワードを設定します。

この問題は、ピア側で ppp chap hostname コマンドを使用して、ルータのホスト名以外のユーザ名を設定しているときに最も頻繁に発生します。

コマンド username <username> password <password> を使用します。<username>　は、上記のエラー メッセージ内にあるユーザ名で置き換えます。

Username <username> Not Found

Unable to Authenticate for Peer

BR0:1 CHAP: I CHALLENGE id 17 len 33 from "maui-soho-01"

! -- Incoming challenge from maui-soho-01. ! -- This router must look up the username specified ! -- in order to create the CHAP response.

BR0:1 CHAP: Username maui-soho-01 not found

! -- The username (maui-soho-01) supplied by the peer is not configured locally.

BR0:1 CHAP: Unable to authenticate for peer

! -- Since this router does not recognize the username ! -- it cannot create the outgoing CHAP RESPONSE.

BR0:1 PPP: Phase is TERMINATING

! -- Authentication fails.

ユーザ名の不一致は、次の 2 つの理由で発生します。

  1. ローカル ルータ側で期待しているユーザ名がピア側から渡されない。たとえば、RouterA（および設定）という名前を使用している場合です。ただし、ピア側では RouterB という名前を使用します。ピア側から送られるユーザ名とパスワードを設定するか、ピア側のユーザ名を正しいものにアップデートします。

  2. ローカル ルータにユーザ名が設定されていない。ピアから渡されるユーザ名がローカル ルータ側で期待していたものと一致する場合は、そのユーザ名とパスワードを設定します。

この問題は、ピア側で ppp chap hostname コマンドを使用して、ルータのホスト名以外のユーザ名を設定しているときに最も頻繁に発生します。

コマンド username <username> password <password> を使用します。<username>　は、上記のエラー メッセージ内にあるユーザ名で置き換えます。

MD/DES Compare Failed

BR0:1 CHAP: I RESPONSE id 16 len 33 from "maui-soho-03"
  BR0:1 CHAP: O FAILURE id 16 len 25 msg is "MD/DES compare failed"

このエラーは、パスワードの不一致によって発生します。これには、次の 2 つの理由が考えられます。

  1. ローカル ルータ側で期待しているパスワードがピア側から渡されていない。たとえば、LetmeIn というパスワードを期待（および設定）しているのに、ピア側では letmein をいうパスワードを使用している場合です。ピア側から送られるユーザ名とパスワードで再設定するか、ピア側のユーザ名を正しいものに訂正します。

  2. ローカル ルータにパスワードが正しく設定されていない。ピア側から送られるパスワードの方が正しいと確認できた場合は、ローカル ルータ側を再設定します。

ソリューション：

  1. 次のコマンドを使用して、既存のユーザ名とパスワードのエントリを削除します。

    no username <username>

    ここで、<username> をエラー メッセージで示されているユーザ名に置き換えます。この例では、maui-soho-03 になります。

  2. 次のコマンドを使用して、ユーザ名とパスワードを設定します。

    username
          password

    このユーザ名は、上記の CHAP メッセージの中にあるものと同じである必要があります。また、パスワードはリモート ルータ側のパスワードと同じものである必要があります。

一般的なサーバベースの AAA に関する問題のトラブルシューティング


注：このドキュメントは、AAAのトラブルシューティングリソースとして使用するものではありません。AAA のトラブルシューティングに関する詳細は、次のドキュメントを参照してください。

問題：PAP 認証は PPP では動作するが、MsCHAPv2 では失敗する

ACS サーバが認証要求を受信しなかったため、セッションが失敗して　ACS サーバを認証できない場合があります。この動作は、Cisco Bug ID CSCee04466（登録ユーザのみ）に記述されています。 回避策として、PPP セッション用に RADIUS サーバを使用します。ただし、ルータの TACACS+ サーバを管理上の目的でのみ使用してください。
