Catalyst 9000スイッチ上のSDAでのレイヤ2 LISP接続の確認
内容
概要
このドキュメントでは、Catalyst 9000スイッチのソフトウェア定義アクセス(SDA)でレイヤ2 LISPを確認する方法について説明します。
要件
次の項目に関する知識があることが推奨されます。
- SDAソリューションとコンポーネントに関する知識。
- Locator/ID Separation Protocol(LISP)（コントロールプレーン）およびVirtual Extensible LAN(VxLAN)（データプレーン）プロトコルの理解
- Catalyst 9000アーキテクチャに精通していること。
使用するコンポーネント
このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。
- Catalyst 9300
- Cisco IOS® XE 16.9.8以降
このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。
背景説明
SD-Accessアーキテクチャは、キャンパス向けに実装されたファブリックテクノロジーによってサポートされます。物理ネットワーク（アンダーレイネットワーク）の上で動作する仮想ネットワーク（オーバーレイネットワーク）を使用して、デバイスを接続するための代替トポロジを作成できます。Cisco SD-Accessソリューションのさまざまなコンポーネントの詳細については、次のサイトを参照してください。
ファブリック内のレイヤ2
- フルイーサネットフレームはVxLANにカプセル化され、SDAファブリックを介して転送されます。
- ファブリック全体のレイヤ2トラフィックは、レイヤ2 LISPインスタンスを介して送信されます。
- 元のレイヤ2ヘッダーは、VxLANカプセル化パケット内に保持されます。
- MACアドレスは、特定のRLOC（ルーティングロケータ、エッジノードなど）に接続されたEID（エンドポイントID）として、コントロールプレーン(CP)ノードに登録されます。
- エッジノードは、リモートMACアドレスを解決してキャッシュします。

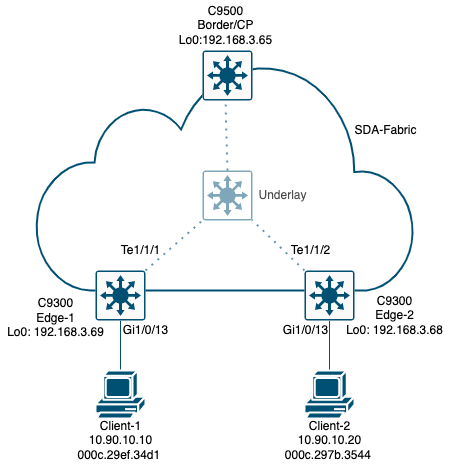

ネットワーク図
確認
L2-LISPインスタンス尺度
L2-LISPインスタンスの実際の使用可能数は、SDMテンプレートの最大数よりも64少なくなります。
EDGE-1#show plat hardware fed switch active fwd-asic resource tcam utilization CAM Utilization for ASIC [0] Table Max Values Used Values -------------------------------------------------------------------------------- Unicast MAC addresses 32768/1024 44/21 L3 Multicast entries 8192/512 4/10 L2 Multicast entries 8192/512 1/9 Directly or indirectly connected routes 24576/8192 33/81 QoS Access Control Entries 5120 153 Security Access Control Entries 5120 180 Ingress Netflow ACEs 256 8 Policy Based Routing ACEs 1024 20 Egress Netflow ACEs 768 8 Flow SPAN ACEs 1024 13 Control Plane Entries 512 255 Tunnels 512 18 Lisp Instance Mapping Entries 512 16 Input Security Associations 256 4 Output Security Associations and Policies 256 5 SGT_DGT 8192/512 0/1 CLIENT_LE 4096/256 0/0 INPUT_GROUP_LE 1024 0 OUTPUT_GROUP_LE 1024 0 Macsec SPD 256 2
この場合、Cisco IOS® XE 16.9.8でロードされたエッジノードで実際に使用可能なL2-LISPインスタンスの数は448(512 - 64)です。
同じVN（仮想ネットワーク）、同じVLAN/サブネットに存在するが、異なるエッジスイッチに接続されている2つのホスト。両方のエッジスイッチは、トポロジ図に示すように、同じSDAファブリッククラウドの一部です。2つのホストClient-1とClient-2は、VLAN 1021/サブネット10.90.10.1/24に接続されている同じVN Campus_VNの一部です。 ICMPパケット(ping)は、両方のホスト間の接続をテストするために使用されます。
Client-1>ping 10.90.10.20
Pinging 10.90.10.20 with 32 bytes of data:
Reply from 10.90.10.20: bytes=32 time=4ms TTL=128
Reply from 10.90.10.20: bytes=32 time<1ms TTL=128
Reply from 10.90.10.20: bytes=32 time<1ms TTL=128
Ping statistics for 10.90.10.20:
Packets: Sent = 3, Received = 3, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 4ms, Average = 1ms
Client-2>ping 10.90.10.10
Pinging 10.90.10.10 with 32 bytes of data:
Reply from 10.90.10.10: bytes=32 time<1ms TTL=128
Reply from 10.90.10.10: bytes=32 time<1ms TTL=128
Reply from 10.90.10.10: bytes=32 time<1ms TTL=128
Ping statistics for 10.90.10.10:
Packets: Sent = 3, Received = 3, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 0ms, Average = 0ms
両方のエッジスイッチが同じSDAファブリックの一部であるため、Edge-1とEdge-2間のすべての実稼働トラフィックをVxLANでカプセル化する必要があります。この場合、エッジスイッチはL3インスタンスID(IID)4100とL2インスタンスID 8191を使用してトラフィックをカプセル化します。
コントロール プレーン
まず、コントロールプレーン情報が正しいことを確認する必要があります。コントロールプレーン（ソフトウェアの状態）からの情報に問題がない場合は、データプレーン（ハードウェアの状態）を確認する必要があります。
ステップ 1：適切なSVIプロビジョニング
前述したように、最初のシナリオの両方のホストはVLAN 1021に存在し、このVLAN/サブネットはSDAファブリック全体に拡張されています。最初に、各エッジスイッチのDigital Network Architecture Center（DNA Center、またはDNAC）によって自動的にプロビジョニングされたVLAN 1021からのSVIの設定を確認する必要があります。
EDGE-1#show run int vlan 1021 Building configuration... Current configuration : 618 bytes ! interface Vlan1021 description Configured from Cisco DNA-Center mac-address 0000.0c9f.f55e vrf forwarding Campus_VN ip address 10.90.10.1 255.255.255.0
ip helper-address 10.122.150.179 no ip redirects ip route-cache same-interface no lisp mobility liveness test lisp mobility CAMPUS-WIRED-IPV4 end
EDGE-2#show run int vlan 1021 Building configuration... Current configuration : 618 bytes ! interface Vlan1021 description Configured from Cisco DNA-Center mac-address 0000.0c9f.f55e vrf forwarding Campus_VN ip address 10.90.10.1 255.255.255.0
ip helper-address 10.122.150.179 no ip redirects ip route-cache same-interface no lisp mobility liveness test lisp mobility CAMPUS-WIRED-IPV4 end
この出力からわかるように、L2インスタンスID(IID)もL3インスタンスID(IID)もSVI設定の一部ではありません。SDA環境では、これらのインスタンスはDNACによって自動的に設定されます。したがって、この情報を見つけるには、デバイスLISPの実行コンフィギュレーションを確認する必要があります。ただし、数百のVLANがある場合、確認する実際のVLANの情報を見つけるのは容易ではありません
ヒント：ヒント：事前にL2 IID情報がわからない場合は、このコマンドを実行して情報を見つけることができます（この場合は*VLAN 1021*で、対象のVLANの「include」フィルタを使用します）。
ステップ 2：MACアドレステーブル
まず、両方のMACアドレス（ローカルとリモート）がエッジスイッチのMACアドレステーブルに存在することを確認する必要があります。ローカルホストのMACの場合は、ARPエントリも必要です。両方のデバイスで同じ情報を確認する必要があります。
EDGE-1#sh mac address-table | in 1021 1021 0000.0c9f.f55e STATIC Vl1021 1021000c.29ef.34d1 DYNAMIC Gi1/0/13 <<<< Local host
1021 2cab.eb4f.e6f5 STATIC Vl1021 1021000c.297b.3544 CP_LEARN Tu0 <<<< Remote host
EDGE-2#sh mac address-table | in 1021 1021 0000.0c9f.f55e STATIC Vl1021 1021 000c.297b.3544 STATIC Gi1/0/13 <<<< Local host
1021 70d3.79be.9675 STATIC Vl1021 1021 000c.29ef.34d1 CP_LEARN Tu0 <<<< Remote host
この出力からわかるように、リモートホストのアドレスタイプとしてCP_LEARNを含むエントリがあります。このエントリはTu0から取得したものです。この点については、「カプセル化解除」の項で詳しく説明します。L2-forwardingがこの情報をLISPコントロールプレーン(CP)から取得したため、CP_LEARNと表示されます。
ステップ 3：ARPテーブル
ARPテーブルには、ローカルホストのエントリのみが含まれます。これは、リモートホストの場所がARPを介して直接解決されるのではなく、LISPを介して解決されるためです。
EDGE-1#sh ip arp vrf Campus_VN 10.90.10.10 Protocol Address Age (min) Hardware Addr Type Interface Internet 10.90.10.10 0 000c.29ef.34d1 ARPA Vlan1021 <<<< Local host
EDGE-1#sh ip arp vrf Campus_VN 10.90.10.20
EDGE-1# <<<< Empty for remote host
EDGE-2#sh ip arp vrf Campus_VN 10.90.10.10
EDGE-2# <<<< Empty for remote host
EDGE-2#sh ip arp vrf Campus_VN 10.90.10.20
Protocol Address Age (min) Hardware Addr Type Interface
Internet 10.90.10.20 0 000c.297b.3544 ARPA Vlan1021 <<<< Local host
ステップ 4：ローカルホスト用のLISPデータベース
MACアドレステーブルから取得した情報は、対応するハードウェアステートのMACアドレステーブルマネージャ(MATM)にも入力されます。ローカルホストでは、スイッチ統合セキュリティ機能（SISF、デバイストラッキングとも呼ばれる）がクライアントからの情報をスヌープし、L2-EID(MAC)およびL2-AR EID(IP/MAC)情報をLISP CPに通知します。この方法でLISPデータベースにデータを入力します。
EDGE-1#show lisp instance-id 8191 ethernet database LISP ETR MAC Mapping Database for EID-table Vlan 1021 (IID 8191), LSBs: 0x1 Entries total 2, no-route 0, inactive 0000c.29ef.34d1/48, dynamic-eid Auto-L2-group-8191, inherited from default locator-set rloc_497d4d09-992e-4eaa-92c8-5c7e27d08734 Locator Pri/Wgt Source State 192.168.3.69 10/10 cfg-intf site-self, reachable
EDGE-2#show lisp instance-id 8191 ethernet database LISP ETR MAC Mapping Database for EID-table Vlan 1021 (IID 8191), LSBs: 0x1 Entries total 1, no-route 0, inactive 0000c.297b.3544/48, dynamic-eid Auto-L2-group-8191, inherited from default locator-set rloc_ccca08ff-fd0f-42e2-9fbb-a6521bb1b65e Locator Pri/Wgt Source State 192.168.3.68 10/10 cfg-intf site-self, reachable
また、LISPデータベースでは、ローカルホストのアドレス解決を確認することもできます。このようにして、L2情報とL3データを関連付けることができます。前述のように、リモートホストのエントリはデバイスの通常のARPテーブルには入力されません。したがって、このコマンドは、ローカルホストに対してのみARPによって学習されたLISP EID情報を表示します。
EDGE-1#show lisp instance-id 8191 ethernet database address-resolution LISP ETR Address Resolution for EID-table Vlan 1021 (IID 8191) (*) -> entry being deleted Hardware Address Host Address L3 InstID 000c.29ef.34d1 10.90.10.10/32 4100
EDGE-2#show lisp instance-id 8191 ethernet database address-resolution LISP ETR Address Resolution for EID-table Vlan 1021 (IID 8191) (*) -> entry being deleted Hardware Address Host Address L3 InstID 000c.297b.3544 10.90.10.20/32 4100
ステップ 5：LISP Internet Groper(LIG)を使用したリモートゲストのRLOC
もう1つのチェックは、リモートホストの場所を確認することです。LIGコマンドを使用して、リモートMACアドレスが存在するRLOCを解決して特定できます（この場合、CLIを使用して手動でLIGをトリガーしますが、スイッチが不明な宛先MACにフレームを転送する必要がある場合は、その不明なMACの場所を解決するためにLISPに自動的通知します）。
EDGE-1#lig instance 8191 000c.297b.3544 Mapping information for EID 000c.297b.3544 from 192.168.2.2 with RTT 1 msecs 000c.297b.3544/48, uptime: 05:32:34, expires: 23:59:59, via map-reply, complete Locator Uptime State Pri/Wgt Encap-IID 192.168.3.68 05:32:34 up 10/10 - <<<< RLOC of Edge-2
EDGE-2#lig instance 8191 000c.29ef.34d1 Mapping information for EID 000c.29ef.34d1 from 192.168.2.2 with RTT 1 msecs 000c.29ef.34d1/48, uptime: 05:33:14, expires: 23:59:59, via map-reply, complete Locator Uptime State Pri/Wgt Encap-IID 192.168.3.69 05:33:14 up 10/10 - <<<< RLOC of Edge-1
手順 6：リモートホスト用のLISPマップキャッシュ
リモートホストからのRLOCは、LISPマップキャッシュテーブルにも存在します（この出力にリモートホストからの情報が表示されない場合は、まずそのホストに対してLIGを実行してから、もう一度確認してください）。リモートホストの場合、LISPはLISPマップキャッシュテーブルにある情報を使用して、スイッチのL2転送情報を更新します。これが、Tu0とCP_LEARNタイプで学習したとおりに、リモートホストのMACアドレスがスイッチのMACアドレステーブルに表示される理由です。
EDGE-1#show lisp instance-id 8191 ethernet map-cache
LISP MAC Mapping Cache for EID-table Vlan 1021 (IID 8191), 1 entries
000c.297b.3544/48, uptime: 05:36:05, expires: 23:56:28, via map-reply, complete Locator Uptime State Pri/Wgt Encap-IID
192.168.3.68 05:36:05 up 10/10 - <<<< RLOC of Edge-2
EDGE-2#show lisp instance-id 8191 ethernet map-cache
LISP MAC Mapping Cache for EID-table Vlan 1021 (IID 8191), 1 entries
000c.29ef.34d1/48, uptime: 05:36:17, expires: 23:56:56, via map-reply, complete Locator Uptime State Pri/Wgt Encap-IID 192.168.3.69 05:36:17 up 10/10 - <<<< RLOC of Edge-1
手順 7：スイッチ統合セキュリティ機能(SISF)データベース（デバイストラッキングデータベース）
SISFは、レイヤ3からレイヤ2へのマッピングをスヌーピングするプロセスに関与し、（DHCPおよびARPスヌーピングを通じて）エンドポイントの学習を促進します。L2-LISPでは、エッジノードは純粋にレイヤ2情報に基づいてトラフィックを転送します。SISFが機能するのは、ブロードキャストARPトラフィックが入力/出力トンネルルータ（xTR、SDAアーキテクチャのエッジノードの別名）を経由してファブリック経由で転送されないためです。ARPトラフィックは、ファブリックを介してトンネリングされ、フラッディングされません。
エッジノードのSISFコンポーネントは、そのローカルホストからのARP解決情報(この情報はエンドポイントID(EID)と呼ばれます)を、コントロールプレーン(CP)ノードのマップサーバおよびマップリゾルバ(MSMR)機能に登録します。CP/MSMRノードは、すべてのエッジノードによって入力されるマッピングデータベースを維持します。ホストが別のエッジノードにあるリモートホストのIP/MACバインディングをARP要求を介して解決しようとすると、ローカルエッジノードはブロードキャストARP要求を代行受信してキャッシュし、パケットをスヌーピングして、IPとMACのバインディングについてCP/MSMRに照会します。最後に、エッジノードはブロードキャスト宛先Macをユニキャスト宛先Mac(クエリへの応答としてCP/MSMRから取得)に書き換え、ユニキャストARP要求パケットをVxLAN形式でカプセル化して、その宛先を含むリモートエッジノードにファブリック経由で送信します。
SISFはパケットをスヌープするだけでなく、ARPプローブを適切に使用して、デバイストラッキングデータベースでローカルエントリを更新し続けます。
EDGE-1#sh device-tracking database vlanid 1021
vlanDB has 5 entries for vlan 1021, 2 dynamic
<snip>
Network Layer Address Link Layer Address Interface vlan prlvl age state Time left
ARP 10.90.10.20 000c.297b.3544 Tu0 1021 0005 15s REACHABLE 234s <<<< Remote host (info from the CP node via MSMR query)
ARP 10.90.10.1 0000c.29ef.34d1 Gi1/0/13 1021 0005 15s REACHABLE 300s <<<< Local host
EDGE-1#sh device-tracking database mac
MAC Interface vlan prlvl state time left policy
<snip>
000c.29ef.34d1 Gi1/0/13 1021 NO TRUST MAC-REACHABLE 284s IPDT_POLICY <<<< Local host
000c.297b.3544 Tu0 1021 NO TRUST MAC-REACHABLE 87s LISP-DT-GUARD-VLAN <<<< Remote host (info from the CP node via MSMR query)
EDGE-1#sh device-tracking database address all
Network Layer Address Link Layer Address Interface vlan prlvl age state Time left
<snip>
ARP 10.90.10.20 000c.297b.3544 Tu0 1021 0005 2s REACHABLE 243s <<<< Remote host (info from the CP node via MSMR query)
ARP 10.90.10.10 000c.29ef.34d1 Gi1/0/13 1021 0005 2s REACHABLE 304s <<<< Local host
EDGE-2#sh device-tracking database vlanid 1021
vlanDB has 5 entries for vlan 1021, 2 dynamic
<snip>
Network Layer Address Link Layer Address Interface vlan prlvl age state Time left
ARP 10.90.10.20 000c.297b.3544 Gi1/0/13 1021 0005 2s REACHABLE 250s <<<< Local host
ARP 10.90.10.10 000c.29ef.34d1 Tu0 1021 0005 2s REACHABLE 244s <<<< Remote host (info from the CP node via MSMR query)
EDGE-2#sh device-tracking database mac
MAC Interface vlan prlvl state time left policy
<snip>
000c.29ef.34d1 Tu0 1021 NO TRUST MAC-REACHABLE 187s LISP-DT-GUARD-VLAN <<<< Remote host (info from the CP node via MSMR query)
000c.297b.3544 Gi1/0/13 1021 NO TRUST MAC-REACHABLE 239s IPDT_POLICY <<<< Local host
EDGE-2#sh device-tracking database address all
Network Layer Address Link Layer Address Interface vlan prlvl age state Time left
<snip>
ARP 10.90.10.20 000c.297b.3544 Gi1/0/13 1021 0005 29s REACHABLE 211s <<<< Local host
ARP 10.90.10.10 000c.29ef.34d1 Tu0 1021 0005 138s REACHABLE 108s <<<< Remote host (info from the CP node via MSMR query)
データプレーン（カプセル化パス）
コントロールプレーン情報が完全で正しいことを確認したら、データプレーンパーツを確認できます。
ステップ 1：MAC Address Table Manager(MATM)のエントリ
MATMは、MAC Address Table Manager（MACアドレステーブルマネージャ）と通常のMACアドレステーブルのハードウェア抽象化の略です。
EDGE-1#show platform software fed switch active matm macTable vlan 1021
VLAN MAC Type Seq# EC_Bi Flags machandle siHandle riHandle diHandle *a_time *e_time ports ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ <snip> 1021 000c.29ef.34d1 0x1 1 0 0 0x7f9e1caa4358 0x7f9e1caf3fc8 0x0 0x7f9e1c7b5228 300 21 GigabitEthernet1/0/13
1021 000c.297b.3544 0x1000001 0 0 64 0x7f9e1cded158 0x7f9e1ce092f8 0x7f9e1ce08de8 0x7f9e1c2f4a48 0 16 RLOC 192.168.3.68 adj_id 23 Total Mac number of addresses:: 1 Summary: Total number of secure addresses:: 0 Total number of drop addresses:: 0 Total number of lisp local addresses:: 0 Total number of lisp remote addresses:: 0 *a_time=aging_time(secs) *e_time=total_elapsed_time(secs) Type: MAT_DYNAMIC_ADDR 0x1 MAT_STATIC_ADDR 0x2 MAT_CPU_ADDR 0x4 MAT_DISCARD_ADDR 0x8 MAT_ALL_VLANS 0x10 MAT_NO_FORWARD 0x20 MAT_IPMULT_ADDR 0x40 MAT_RESYNC 0x80 MAT_DO_NOT_AGE 0x100 MAT_SECURE_ADDR 0x200 MAT_NO_PORT 0x400 MAT_DROP_ADDR 0x800 MAT_DUP_ADDR 0x1000 MAT_NULL_DESTINATION 0x2000 MAT_DOT1X_ADDR 0x4000 MAT_ROUTER_ADDR 0x8000 MAT_WIRELESS_ADDR 0x10000 MAT_SECURE_CFG_ADDR 0x20000 MAT_OPQ_DATA_PRESENT 0x40000 MAT_WIRED_TUNNEL_ADDR 0x80000 MAT_DLR_ADDR 0x100000 MAT_MRP_ADDR 0x200000 MAT_MSRP_ADDR 0x400000 MAT_LISP_LOCAL_ADDR 0x800000 MAT_LISP_REMOTE_ADDR 0x1000000 MAT_VPLS_ADDR 0x2000000
上記の出力からわかるように、リモートホストのMACアドレスのビットマップタイプは0x1000001です。ビット0x100000はLISPリモートエントリを示し、ビット0x1はダイナミックエントリに設定されています。このテーブルのその他の重要な値は、machandle、siHandle、およびriHandleです。次の検証でこの情報を手元に置いてください。
ステップ 2：'machandle'のリソースハンドル情報の印刷
マシンは、このオブジェクト（この場合はリモートMACアドレス）のハードウェアにプログラムされた情報を確認するために使用されます。
EDGE-1#show platform hardware fed switch active fwd-asic abstraction print-resource-handle 0x7f9e1cded158 1 Handle:0x7f9e1cded158 Res-Type:ASIC_RSC_HASH_TCAM Res-Switch-Num:0 Asic-Num:255 Feature-ID:AL_FID_L2_WIRELESS Lkp-ftr-id:LKP_FEAT_L2_SRC_MAC_VLAN ref_count:1 priv_ri/priv_si Handle: (nil)Hardware Indices/Handles: handle [ASIC: 0]: 0x7f9e1cded368 Features sharing this resource:Cookie length: 12 7b 29 0c 00 44 35 06 80 07 00 00 00 Detailed Resource Information (ASIC# 0) ---------------------------------------- Number of HTM Entries: 1 Entry 0: (handle 0x7f9e1cded368) Absolute Index: 4100 Time Stamp: 231
KEY - vlan:6 mac:0xc297b3544 l3_if:0 gpn:3401 epoch:0 static:0 flood_en:0 vlan_lead_wless_flood_en: 0 client_home_asic: 0 learning_peerid 0, learning_peerid_valid 0 MASK - vlan:0 mac:0x0 l3_if:0 gpn:0 epoch:0 static:0 flood_en:0 vlan_lead_wless_flood_en: 0 client_home_asic: 0 learning_peerid 0, learning_peerid_valid 0 SRC_AD - need_to_learn:0 lrn_v:0 catchall:0 static_mac:0 chain_ptr_v:0 chain_ptr: 0 static_entry_v:0 auth_state:0 auth_mode:0 auth_behavior_tag:0 traf_m:0 is_src_ce:0 DST_AD - si:0xd5 bridge:0 replicate:0 blk_fwd_o:0 v4_rmac:0 v6_rmac:0 catchall:0 ign_src_lrn:0 port_mask_o:0 afd_cli_f:0 afd_lbl:0 prio:3 dest_mod_idx:0 destined_to_us:0 pv_trunk:0 smr:1 ==============================================================
次に、前述のEdge-1からの出力の中で最も重要なフィールドを示します。
- キーVLAN(MVID)= 6
- グループポート番号(GPN)= 3401
- ステーションインデックス(SI) = 0xd5
ステップ 3：キーVLAN(MVID)
上記の出力のキーVLAN IDは、VLAN 1021に割り当てられているハードウェアMVID値と一致している必要があります。次のコマンド出力でその情報を確認できます。
EDGE-1#show platform software fed switch active vlan 1021 VLAN Fed Information Vlan Id IF Id LE Handle STP Handle L3 IF Handle SVI IF ID MVID ----------------------------------------------------------------------------------------------------------------------- 1021 0x0000000000420010 0x00007f9e1c65d268 0x00007f9e1c65da98 0x00007f9e1c995e18 0x000000000000003a 6
MVID値がVLAN 1021の6に等しいことを確認しました。
ステップ 4：グループポート番号(GPN)
L2-LISP Tunnel0によって使用されるGPN値を確認するには、いくつかのコマンドが必要です。最初に、Tunnel0に割り当てられたハードウェアインターフェイスIDを確認する必要があります。
EDGE-1#show platform software dpidb l2lisp 8191
Instance Id:8191, dpidx:4325400, vlan:1021, Parent Interface:Tunnel0(if_id:64) ### or alternatively you can use command: EDGE-1#show platform software fed sw active ifm interfaces l2-lisp
Interface IF_ID State ----------------------------------------------------------------------
Tunnel0 0x00000040 READY
これで、Interface Feature Manager(IFM)でそのインターフェイスIDに割り当てられた属性を確認できます。
EDGE-1#show platform software fed switch active ifm if-id 64 <<<< 64 DEC = 0x40 HEX
Interface IF_ID : 0x0000000000000040
Interface Name : Tunnel0
Interface Block Pointer : 0x7f9e1c91d5c8
Interface Block State : READY
Interface State : Enabled
Interface Status : ADD, UPD
Interface Ref-Cnt : 2
Interface Type : L2_LISP <<<< Tunnel Type
Is top interface : TRUE
Asic_num : 0
Switch_num : 0
AAL port Handle : cc00005d
Source Ip Address : 192.168.3.69 <<<< Tunnel Source Address (Lo0), RLOC of Edge-1
Vlan Id : 0
Instance Id : 0
Dest Port : 4789 <<<< VxLAN UDP Port
SGT : Disable <<<< CTS not configured for this scenario
Underlay VRF (V4) : 0
Underlay VRF (V6) : 0
Flood Access-tunnel : Disable
Flood unknown ucast : Disable
Broadcast : Disable
Multicast Flood : Disable
Decap Information
TT HTM handle : 0x7f9e1c9c40e8
Port Information
Handle ............ [0xcc00005d]
Type .............. [L2-LISP-top]
Identifier ........ [0x40]
Unit .............. [64]
L2 LISP Topology interface Subblock
Switch Num : 1
Asic Num : 0
Encap PORT LE handle : 0x7f9e1c9befe8
Decap PORT LE handle : 0x7f9e1c91d818
L3IF LE handle : 0x7f9e1c9bf2b8
SI handle decap : 0x7f9e1c9c8568
DI handle : 0x7f9e1c2f4a48
RI handle : 0x7f9e1c9c4498
RCP Service ID : 0x0
GPN : 3401 <<<< GPN
TRANS CATCH ALL handle : 0x7f9e1c2f5698
<snip>
GPN値の3401はリモートMACのマシンのハードウェア抽象化検証で取得された情報と一致しますが、前述の出力には、トンネルタイプ、トンネル送信元IPアドレス、UDP宛先ポートなど、L2-LISPトンネルを介して送信されるトラフィックのカプセル化に使用される他の有用な情報があります。
ステップ 5：測点インデックス(SI)
ステーションインデックスを使用すると、L2-LISPトンネル経由でトラフィックを送信するために使用される宛先インデックスと書き換えインデックスを取得できます。次の情報は、パケットの送信方法と送信先を示しています。
EDGE-1#show platform hardware fed switch active fwd-asic resource asic all station-index range 0xd5 0xd5 ASIC#0: Station Index (SI) [0xd5] RI = 0x28 <<<< Rewrite Index DI = 0x5012 <<<< Destination Index stationTableGenericLabel = 0 stationFdConstructionLabel = 0x7 lookupSkipIdIndex = 0 rcpServiceId = 0 dejaVuPreCheckEn = 0 Replication Bitmap: LD ASIC#1: Station Index (SI) [0xd5] RI = 0x28 DI = 0x5012 stationTableGenericLabel = 0 stationFdConstructionLabel = 0x7 lookupSkipIdIndex = 0 rcpServiceId = 0 dejaVuPreCheckEn = 0 Replication Bitmap: RD CD
手順 6：宛先インデックス(DI)
このセクションの重要なポイントは、物理ポートのポートマップ値(pmap)がすべて0で、再循環ポートマップ(rcp_pmap)がASIC 0の1に等しいという点です。これらの値はブーリアン論理を使用するため、この出力は、実際にはスイッチがトラフィックの転送に物理ポートではなく論理インターフェイス(Tunnel0)を使用することを意味します。rcp_pmapがASIC 0に対してのみONになっていることに注意してください。
EDGE-1#show platform hardware fed switch active fwd-asic resource asic all destination-index range 0x5012 0x5012 ASIC#0: Destination Index (DI) [0x5012] portMap = 0x00000000 00000000 <<<< All bits for physical ports are off cmi1 = 0 rcpPortMap = 0x1 <<<< Recirculation port-map bit is enabled CPU Map Index (CMI) [0] ctiLo0 = 0 ctiLo1 = 0 ctiLo2 = 0 cpuQNum0 = 0 cpuQNum1 = 0 cpuQNum2 = 0 npuIndex = 0 stripSeg = 0 copySeg = 0
ASIC#1: Destination Index (DI) [0x5012] portMap = 0x00000000 00000000 <<<< All bits for physical ports are off cmi1 = 0 rcpPortMap = 0 CPU Map Index (CMI) [0] ctiLo0 = 0 ctiLo1 = 0 ctiLo2 = 0 cpuQNum0 = 0 cpuQNum1 = 0 cpuQNum2 = 0 npuIndex = 0 stripSeg = 0 copySeg = 0
手順 7：リライトインデックス(RI)
このインデックスを確認するには、ステップ1のMATMテーブル出力でリモートMACに関連付けられたriHandle(この場合は 0x7f9e1ce08de8)を使用する必要があります。Rewrite Indexは、L2-LISPトンネル経由で送信される前にパケットに付加されるVxLANヘッダーの最終的な詳細を提供します。
EDGE-1#show platform hardware fed switch active fwd-asic abstraction print-resource-handle 0x7f9e1ce08de8 1 Handle:0x7f9e1ce08de8 Res-Type:ASIC_RSC_RI Res-Switch-Num:255 Asic-Num:255 Feature-ID:AL_FID_L2_WIRELESS Lkp-ftr-id:LKP_FEAT_INVALID ref_count:1 priv_ri/priv_si Handle: 0x7f9e1cded678Hardware Indices/Handles: index0:0x28 mtu_index/l3u_ri_index0:0x0 index1:0x28 mtu_index/l3u_ri_index1:0x0 Features sharing this resource:58 (1)] Cookie length: 56 00 00 00 00 00 00 00 00 fd 03 00 00 00 00 00 00 00 00 00 00 07 00 00 0c 29 7b 35 44 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 Detailed Resource Information (ASIC# 0) ---------------------------------------- Rewrite Data Table Entry, ASIC#:0, rewrite_type:116, RI:40 <<<< Must match RI Index 0x28 from Step 5 Src IP: 192.168.3.69 <<<< VxLAN header (RLOC of the Local Edge node Edge-1) Dst IP: 192.168.3.68 <<<< VxLAN header (RLOC of the Remote Edge node Edge-2) iVxlan dstMac: 0x0c:0x297b:0x3544 <<<< MAC address of the Remote host iVxlan srcMac: 0x00:0x00:0x00 IPv4 TTL: 0 iid present: 1 lisp iid: 0 lisp flags: 0 dst Port: 46354 update only l3if: 0 is Sgt: 1 is TTL Prop: 0 L3if LE: 0 (0) Port LE: 276 (0) Vlan LE: 6 (0) Detailed Resource Information (ASIC# 1) ---------------------------------------- Rewrite Data Table Entry, ASIC#:1, rewrite_type:116, RI:40 Src IP: 192.168.3.69 Dst IP: 192.168.3.68 iVxlan dstMac: 0x0c:0x297b:0x3544 iVxlan srcMac: 0x00:0x00:0x00 IPv4 TTL: 0 iid present: 1 lisp iid: 0 lisp flags: 0 dst Port: 46354 update only l3if: 0 is Sgt: 1 is TTL Prop: 0 L3if LE: 0 (0) Port LE: 276 (0) Vlan LE: 6 (0) ==============================================================
ステップ 8：新しいカプセル化パケットの転送の決定
Client-2 - IP:10.90.10.20宛ての元のICMPパケットの転送の決定は、LISPインターフェイスを指しています。
EDGE-1#sh ip cef vrf Campus_VN 10.90.10.20 10.90.10.0/24 attached to LISP0.4100
元のパケットがカプセル化され、適切なVxLANヘッダーが追加されたら、上位のVxLANフィールドに基づいて転送の決定を確認する必要があります。この例では、宛先IPアドレス192.168.3.68がリモートのEdge-2スイッチからのRLOCです。
EDGE-1#show ip route 192.168.3.68
Routing entry for 192.168.3.68/32
Known via "isis", distance 115, metric 30, type level-1
Redistributing via isis
Advertised by isis (self originated)
Last update from 192.168.3.74 on TenGigabitEthernet1/1/1, 01:15:14 ago
Routing Descriptor Blocks:
* 192.168.3.74, from 192.168.3.68, 01:15:14 ago, via TenGigabitEthernet1/1/1
Route metric is 30, traffic share count is 1
EDGE-1#show ip cef 192.168.3.68 detail
192.168.3.68/32, epoch 3, per-destination sharing
Adj source: IP midchain out of Tunnel0, addr 192.168.3.68 7FEADF30A390
Dependent covered prefix type adjfib, cover 0.0.0.0/0
1 RR source [no flags]
nexthop 192.168.3.74 TenGigabitEthernet1/1/1
EDGE-1#show adjacency 192.168.3.68 detail
Protocol Interface Address
IP Tunnel0 192.168.3.68(4)
0 packets, 0 bytes
epoch 0
sourced in sev-epoch 10
Encap length 28
4500000000000000FF113413C0A80345
C0A8034412B512B500000000
Tun endpt <<<< Adjacency type: Tunnel
Next chain element:
IP adj out of TenGigabitEthernet1/1/1, addr 192.168.3.74 <<<< Upstream connection from Underlay network
IP 192.168.3.68に到達するには、トラフィックはインターフェイスTe1/1/1を介してネクストホップ192.168.3.74を通過する必要があります。そのため、ネクストホップIPの隣接関係も確認する必要があります。
EDGE-1#show ip route 192.168.3.74
Routing entry for 192.168.3.74/31
Known via "connected", distance 0, metric 0 (connected, via interface)
Advertised by isis level-2
Routing Descriptor Blocks:
* directly connected, via TenGigabitEthernet1/1/1
Route metric is 0, traffic share count is 1
EDGE-1#show ip cef 192.168.3.74 detail
192.168.3.74/32, epoch 3, flags [attached]
Interest List:
- fib bfd tracking
BFD state up, tracking attached BFD session on TenGigabitEthernet1/1/1
Adj source: IP adj out of TenGigabitEthernet1/1/1, addr 192.168.3.74 7FEADEADCFA8
Dependent covered prefix type adjfib, cover 192.168.3.74/31
1 IPL source [no flags]
attached to TenGigabitEthernet1/1/1
EDGE-1#show adjacency 192.168.3.74 detail
Protocol Interface Address
IP TenGigabitEthernet1/1/1 192.168.3.74(40)
0 packets, 0 bytes
epoch 0
sourced in sev-epoch 10
Encap length 14
00A3D14415582CABEB4FE6C60800 <<<< Layer-2 Rewrite Information for the traffic forwarded through this adjacency
L2 destination address byte offset 0
L2 destination address byte length 6
Link-type after encap: ip
ARP
EDGE-1#show interfaces tenGigabitEthernet 1/1/1 | in bia
Hardware is Ten Gigabit Ethernet, address is 2cab.eb4f.e6c6 (bia 2cab.eb4f.e6c6)
EDGE-1#show ip arp Te1/1/1
Protocol Address Age (min) Hardware Addr Type Interface
Internet 192.168.3.74 98 00a3.d144.1558 ARPA TenGigabitEthernet1/1/1
データプレーン（カプセル化解除パス）
ステップ 1：IFMからのカプセル化解除情報
着信VxLANパケットがスイッチでどのように処理されるかを確認するには、まず、トラフィックがTunnel0仮想インターフェイスで受信されたときにカプセル化解除される方法を理解する必要があります。前の手順で収集したInterface Manager(IFM)コマンドを覚えていますか。その後、コマンド出力の最初の部分の情報を確認しました。次に、コマンド出力の2番目の部分、つまりデキャップ情報に関連する部分を確認する必要があります。
EDGE-1#show platform software fed switch active ifm if-id 64
Interface IF_ID : 0x0000000000000040
Interface Name : Tunnel0
Interface Block Pointer : 0x7f9e1c91d5c8
<snip>
Decap Information
TT HTM handle : 0x7f9e1c9c40e8
Port Information
Handle ............ [0xcc00005d]
Type .............. [L2-LISP-top]
Identifier ........ [0x40]
Unit .............. [64]
L2 LISP Topology interface Subblock
Switch Num : 1
Asic Num : 0
Encap PORT LE handle : 0x7f9e1c9befe8
Decap PORT LE handle : 0x7f9e1c91d818
L3IF LE handle : 0x7f9e1c9bf2b8
SI handle decap : 0x7f9e1c9c8568 <<<< Station Index Handle
DI handle : 0x7f9e1c2f4a48
RI handle : 0x7f9e1c9c4498 <<<< Rewrite Index Handle
RCP Service ID : 0x0
GPN : 3401
TRANS CATCH ALL handle : 0x7f9e1c2f5698
Port L2 Subblock
Enabled ............. [No]
Allow dot1q ......... [No]
Allow native ........ [No]
Default VLAN ........ [0]
Allow priority tag ... [No]
Allow unknown unicast [No]
Allow unknown multicast[No]
Allow unknown broadcast[No]
Allow unknown multicast[Enabled]
Allow unknown unicast [Enabled]
Protected ............ [No]
IPv4 ARP snoop ....... [No]
IPv6 ARP snoop ....... [No]
Jumbo MTU ............ [0]
Learning Mode ........ [0]
Vepa ................. [Disabled]
Port QoS Subblock
Trust Type .................... [0x7]
Default Value ................. [0]
Ingress Table Map ............. [0x0]
Egress Table Map .............. [0x0]
Queue Map ..................... [0x0]
Port Netflow Subblock
Port CTS Subblock
Disable SGACL .................... [0x0]
Trust ............................ [0x0]
Propagate ........................ [0x0]
%Port SGT .......................... [1251474769]
Ref Count : 2 (feature Ref Counts + 1)
IFM Feature Ref Counts
FID : 95 (AAL_FEATURE_L2_MULTICAST_IGMP), Ref Count : 1
No Sub Blocks Present
この出力の2つの値、L3 Interface Logical-Entity(L3IF LE)HandleとDecap InformationセクションのStation Index(SI)Handleを考慮する必要があります。
ステップ 2：L3IF LEハンドルを介してトンネルインターフェイスにプログラムされた機能
Tunnel0インターフェイスに関連付けられている機能を確認するには、関連付けられているL3IF LEハンドルからリソースハンドル情報を取得する必要があります。この出力では、ブール論理でそのインターフェイスで有効になっている機能を確認できます。たとえば、LISP_VXLAN_ENABLE_IPV4機能がこのトンネルインターフェイスで有効になっています。
EDGE-1#show platform hardware fed switch active fwd-asic abstraction print-resource-handle 0x7f9e1c9bf2b8 1 | in VXLAN LEAD_L3IF_LISP_VXLAN_ENABLE_IPV4 value 1 Pass <<<< ASIC 0 LEAD_L3IF_LISP_VXLAN_ENABLE_IPV6 value 0 Pass LEAD_L3IF_LISP_VXLAN_ENABLE_IPV4 value 1 Pass <<<< ASIC 1 LEAD_L3IF_LISP_VXLAN_ENABLE_IPV6 value 0 Pass
ステップ 3：トンネルインターフェイスのステーションインデックス(SI)ハンドル（Decapプロセス）
ステーションインデックス（SIハンドル）を確認し、Tunnel0インターフェイスで受信され、通常のレイヤ2転送（ローカルMACアドレステーブル）を介して最終宛先に送信される前にスイッチでカプセル化解除する必要があるトラフィックによって使用されるリライトインデックス(RI)と宛先インデックス(DI)を取得するには、resource handleコマンドをもう一度使用する必要があります。
EDGE-1#show platform hardware fed switch active fwd-asic abstraction print-resource-handle 0x7f9e1c9c8568 1 Handle:0x7f9e1c9c8568 Res-Type:ASIC_RSC_SI Res-Switch-Num:255 Asic-Num:255 Feature-ID:AL_FID_LISP Lkp-ftr-id:LKP_FEAT_INVALID ref_count:1 priv_ri/priv_si Handle: 0x7f9e1c9c4498Hardware Indices/Handles: index0:0xac mtu_index/l3u_ri_index0:0x0 index1:0xac mtu_index/l3u_ri_index1:0x0 Features sharing this resource:109 (1)] Cookie length: 56 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 Detailed Resource Information (ASIC# 0) ---------------------------------------- Station Index (SI) [0xac] RI = 0xa800 <<<< Rewrite Index DI = 0x5012 <<<< Destination Index stationTableGenericLabel = 0 stationFdConstructionLabel = 0x4 lookupSkipIdIndex = 0 rcpServiceId = 0 dejaVuPreCheckEn = 0 Replication Bitmap: LD Detailed Resource Information (ASIC# 1) ---------------------------------------- Station Index (SI) [0xac] RI = 0xa800 DI = 0x5012 stationTableGenericLabel = 0 stationFdConstructionLabel = 0x4 lookupSkipIdIndex = 0 rcpServiceId = 0 dejaVuPreCheckEn = 0 Replication Bitmap: RD CD ==============================================================
ステップ 4：トンネルインターフェイスの宛先インデックス(DI)および書き換えインデックス(RI)ハンドル（Decapプロセス）
以前の出力から、DI = 0x5012は内部再循環を意味することがすでにわかっています。これは、VxLANヘッダーのデポジションを行うためにスイッチがパケットを内部的に再循環する必要があるため、理にかなっています。つまり、スイッチがトンネルインターフェイスでVxLANパケットを受信した場合、そのパケットを再循環して、元のフレームからの宛先MACアドレスを使用してVxLANヘッダーを最終的な宛先に配信できるようにする必要があります。Rewrite Indexを確認するには、このセクションのステップ1で収集したRIハンドルからのリソースハンドル情報を確認する必要があります。
EDGE-1#show platform hardware fed switch active fwd-asic abstraction print-resource-handle 0x7f9e1c9c4498 1 Handle:0x7f9e1c9c4498 Res-Type:ASIC_RSC_PORT_LE_RI Res-Switch-Num:255 Asic-Num:255 Feature-ID:AL_FID_LISP Lkp-ftr-id:LKP_FEAT_INVALID ref_count:1 priv_ri/priv_si Handle: 0x7f9e1c9c87f8Hardware Indices/Handles: index0:0xa800 mtu_index/l3u_ri_index0:0x0 index1:0xa800 mtu_index/l3u_ri_index1:0x0 Features sharing this resource:109 (1)] Cookie length: 56 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 Detailed Resource Information (ASIC# 0) ---------------------------------------- Rewrite Data Table Entry, ASIC#:0, rewrite_type:114, RI:43008 <<<< 43008 DEC = 0xa800 HEX Port LE handle: 0 Port LE Index: 275 Detailed Resource Information (ASIC# 1) ---------------------------------------- Rewrite Data Table Entry, ASIC#:1, rewrite_type:114, RI:43008 Port LE handle: 0 Port LE Index: 275 ==============================================================
トラブルシュート
Embedded Packet Capture(EPC)ツールによるパケットキャプチャ
Tunnel0インターフェイス経由で転送される場合、EPCツールを使用して、パケットが正しいVxLAN情報でカプセル化されることを確認できます。これを行うには、Tunnel0を構成した物理インターフェイス上でEPCキャプチャを設定し（アップストリームデバイスへのアンダーレイ接続）、他のエッジスイッチのRLOCに送信される情報だけをフィルタして取得します。
EDGE-1#show ip access-lists TAC
Extended IP access list TAC
10 permit ip host 192.168.3.69 host 192.168.3.68
20 permit ip host 192.168.3.68 host 192.168.3.69
EDGE-1#mon cap tac int te1/1/1 both access-list TAC buffer size 100
EDGE-1#show mon cap tac
Status Information for Capture tac
Target Type:
Interface: TenGigabitEthernet1/1/1, Direction: BOTH
Status : Inactive
Filter Details:
Access-list: TAC
Buffer Details:
Buffer Type: LINEAR (default)
Buffer Size (in MB): 100
File Details:
File not associated
Limit Details:
Number of Packets to capture: 0 (no limit)
Packet Capture duration: 0 (no limit)
Packet Size to capture: 0 (no limit)
Packet sampling rate: 0 (no sampling)
EDGE-1#mon cap tac start
Started capture point : tac
#### Four ICMP Requests from local host 10.90.10.10 to remote host 10.90.10.20 were sent and then the capture was stopped.
EDGE-1#mon cap tac stop
Capture statistics collected at software:
Capture duration - 19 seconds
Packets received - 12
Packets dropped - 0
Packets oversized - 0
Bytes dropped in asic - 0
Capture buffer will exists till exported or cleared
Stopped capture point : tac
EDGE-1#show mon cap tac buffer brief
Starting the packet display ........ Press Ctrl + Shift + 6 to exit
1 0.000000 00:0c:29:ef:34:d1 -> 00:0c:29:7b:35:44 ARP 110 Who has 10.90.10.20? Tell 10.90.10.10 <<<< Unicast ARP Request
2 0.000744 00:0c:29:7b:35:44 -> 00:0c:29:ef:34:d1 ARP 110 10.90.10.20 is at 00:0c:29:7b:35:44
3 0.001387 10.90.10.10 -> 10.90.10.20 ICMP 124 Echo (ping) request id=0x0001, seq=66/16896, ttl=128
4 0.131122 00:0c:29:7b:35:44 -> 00:0c:29:ef:34:d1 ARP 110 Who has 10.90.10.10? Tell 10.90.10.20 <<<< Unicast ARP Request
5 0.132059 00:0c:29:ef:34:d1 -> 00:0c:29:7b:35:44 ARP 110 10.90.10.10 is at 00:0c:29:ef:34:d1
6 0.299394 10.90.10.20 -> 10.90.10.10 ICMP 124 Echo (ping) reply id=0x0001, seq=66/16896, ttl=128 (request in 3)
7 0.875191 10.90.10.10 -> 10.90.10.20 ICMP 124 Echo (ping) request id=0x0001, seq=67/17152, ttl=128
8 0.875465 10.90.10.20 -> 10.90.10.10 ICMP 124 Echo (ping) reply id=0x0001, seq=67/17152, ttl=128 (request in 7)
9 1.889098 10.90.10.10 -> 10.90.10.20 ICMP 124 Echo (ping) request id=0x0001, seq=68/17408, ttl=128
10 1.889384 10.90.10.20 -> 10.90.10.10 ICMP 124 Echo (ping) reply id=0x0001, seq=68/17408, ttl=128 (request in 9)
11 2.902932 10.90.10.10 -> 10.90.10.20 ICMP 124 Echo (ping) request id=0x0001, seq=69/17664, ttl=128
12 2.903234 10.90.10.20 -> 10.90.10.10 ICMP 124 Echo (ping) reply id=0x0001, seq=69/17664, ttl=128 (request in 11)
#### You can also see the entire packet details with 'buffer detailed' option (use a filter for the appropriate Frame number):
EDGE-1#show mon cap tac buffer detailed | be Frame 7
Frame 7: 124 bytes on wire (992 bits), 124 bytes captured (992 bits) on interface 0
<snip>
[Protocols in frame: eth:ethertype:ip:udp:vxlan:eth:ethertype:ip:icmp:data]
Ethernet II, Src: 00:00:00:00:00:00 (00:00:00:00:00:00), Dst: 00:00:00:00:00:00 (00:00:00:00:00:00) <<<< Outer Layer-2 Data (VxLAN header). EPC is collected before outer layer-2 fields are added to the original frame, which is the reason why this section is empty (all-zeroes)
Destination: 00:00:00:00:00:00 (00:00:00:00:00:00)
Address: 00:00:00:00:00:00 (00:00:00:00:00:00)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Source: 00:00:00:00:00:00 (00:00:00:00:00:00)
Address: 00:00:00:00:00:00 (00:00:00:00:00:00)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Type: IPv4 (0x0800)
Internet Protocol Version 4, Src: 192.168.3.69, Dst: 192.168.3.68 <<<< Outer IP Data (VxLAN header)
0100 .... = Version: 4
.... 0101 = Header Length: 20 bytes (5)
Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)
0000 00.. = Differentiated Services Codepoint: Default (0)
.... ..00 = Explicit Congestion Notification: Not ECN-Capable Transport (0)
Total Length: 110
Identification: 0x2204 (8708)
Flags: 0x02 (Don't Fragment)
0... .... = Reserved bit: Not set
.1.. .... = Don't fragment: Set
..0. .... = More fragments: Not set
Fragment offset: 0
Time to live: 255
Protocol: UDP (17)
Header checksum: 0xd1a0 [validation disabled]
[Good: False]
[Bad: False]
Source: 192.168.3.69
Destination: 192.168.3.68
User Datagram Protocol, Src Port: 65344 (65344), Dst Port: 4789 (4789)
Source Port: 65344
Destination Port: 4789 <<<< VxLAN UDP Port
Length: 90
Checksum: 0x0000 (none)
[Good Checksum: False]
[Bad Checksum: False]
[Stream index: 0]
Virtual eXtensible Local Area Network
Flags: 0x8800, GBP Extension, VXLAN Network ID (VNI)
1... .... .... .... = GBP Extension: Defined
.... .... .0.. .... = Don't Learn: False
.... 1... .... .... = VXLAN Network ID (VNI): True
.... .... .... 0... = Policy Applied: False
.000 .000 0.00 .000 = Reserved(R): False
Group Policy ID: 0
VXLAN Network Identifier (VNI): 8191 <<<< VNI mapped to L2 Instance ID 8191 for L2-LISP
Reserved: 0
########## Original Frame starts here (Inner headers) ##########
Ethernet II, Src: 00:0c:29:ef:34:d1 (00:0c:29:ef:34:d1), Dst: 00:0c:29:7b:35:44 (00:0c:29:7b:35:44)
Destination: 00:0c:29:7b:35:44 (00:0c:29:7b:35:44) <<<< MAC of Remote host
Address: 00:0c:29:7b:35:44 (00:0c:29:7b:35:44)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Source: 00:0c:29:ef:34:d1 (00:0c:29:ef:34:d1) <<<< MAC of Local host
Address: 00:0c:29:ef:34:d1 (00:0c:29:ef:34:d1)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Type: IPv4 (0x0800)
Internet Protocol Version 4, Src: 10.90.10.10, Dst: 10.90.10.20
0100 .... = Version: 4
.... 0101 = Header Length: 20 bytes (5)
Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)
0000 00.. = Differentiated Services Codepoint: Default (0)
.... ..00 = Explicit Congestion Notification: Not ECN-Capable Transport (0)
Total Length: 60
Identification: 0x30b7 (12471)
Flags: 0x00
0... .... = Reserved bit: Not set
.0.. .... = Don't fragment: Not set
..0. .... = More fragments: Not set
Fragment offset: 0
Time to live: 128
Protocol: ICMP (1)
Header checksum: 0xe138 [validation disabled]
[Good: False]
[Bad: False]
Source: 10.90.10.10 <<<< IP of Local host
Destination: 10.90.10.20 <<<< IP of Remote host
Internet Control Message Protocol
Type: 8 (Echo (ping) request)
Code: 0
Checksum: 0x4d18 [correct]
Identifier (BE): 1 (0x0001)
Identifier (LE): 256 (0x0100)
Sequence number (BE): 67 (0x0043)
Sequence number (LE): 17152 (0x4300)
Data (32 bytes)
0000 61 62 63 64 65 66 67 68 69 6a 6b 6c 6d 6e 6f 70 abcdefghijklmnop
0010 71 72 73 74 75 76 77 61 62 63 64 65 66 67 68 69 qrstuvwabcdefghi
Data: 6162636465666768696a6b6c6d6e6f707172737475767761...
[Length: 32]
関連情報
更新履歴
| 改定 | 発行日 | コメント |
|---|---|---|
1.0 |
14-Jun-2023 |
初版 |
フィードバック
