    概要

    このドキュメントでは、Flex-Configを使用して7.2以前を実行するSecure Firewall Management Center(SCM)でBFDプロトコルを設定する方法について説明します。

    前提条件

    Cisco Secure Firewall Management Center(FMC)を備えたCisco Secure Firewall Threat Defense(FTD)でBorder Gateway Protocol(BGP)が設定されていること。

    要件

    次の項目に関する知識があることが推奨されます。

    -BGPプロトコル
    -BFDの概念

    使用するコンポーネント

    - 7.2以前のバージョンを実行しているCisco Secure Firewall Management Center。

    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

    背景説明

    双方向フォワーディング検出(BFD)は、すべてのメディアタイプ、カプセル化、トポロジ、およびルーティングプロトコルに対して高速フォワーディングパス障害検出時間を提供するように設計された検出プロトコルです。

    設定

    バージョン7.2以前を実行しているFMCのBFD設定は、Flex-Configのポリシーとオブジェクトを使用して設定する必要があります。

    ステップ 1：

    FlexconfigオブジェクトからBFDテンプレートを作成します。

    BFDテンプレートは、BFD間隔値のセットを指定します。BFDテンプレートに設定されているBFD間隔の値は、1つのインターフェイスに固有のものではありません。また、シングルホップおよびマルチホップセッションの認証も設定できます。

    Flex-Configオブジェクトを作成するには、 Objects Tab 上部の FlexConfig オプションをクリックし、 FlexConfig Object オプションを選択し、 Add FlexConfig Object.

    Flex-Config Object

    ステップ 2：

    BFDプロトコルに必要なパラメータを追加します。

    BFDテンプレートは、BFD間隔値のセットを指定します。BFDテンプレートに設定されているBFD間隔の値は、1つのインターフェイスに固有のものではありません。また、シングルホップおよびマルチホップセッションの認証も設定できます。

    bfd-template [single-hop | multi-hop] template_name
    • single-hop：シングルホップBFDテンプレートを指定します。

    • multi-hop：マルチホップBFDテンプレートを指定します。

    • template_name：テンプレート名を指定します。テンプレート名にスペースを含めることはできません。

    • （オプション）シングルホップBFDテンプレートでエコーを設定します。

    注:エコーモードはシングルホップテンプレートでのみ有効にできます。

    BFDテンプレートで間隔を設定します。

    interval both milliseconds | microseconds {both | min-tx} microseconds | min-tx milliseconds echo

    • both：最小送信間隔機能および最小受信間隔機能。

    • ミリ秒単位の間隔。範囲は 50 ～999 です。

    • microseconds:bothandmin-txのBFD間隔をマイクロ秒単位で指定します。

    • マイクロ秒：範囲は50,000 ～ 999,000です。

    • min-tx：最小送信間隔機能。

    BFDテンプレートで認証を設定します。

    authentication {md5 | meticulous-mds | meticulous-sha-1 | sha-1}[0|8] wordkey-id id

    • authentication：認証タイプを指定します。

    • md5:Message Digest 5(MD5)認証。

    • finiculous-md5：キー設定されたMD5認証を入念に行います。

    • finiculous-sha-1：キー設定されたSHA-1認証を使用します。

    • sha-1：キー設定されたSHA-1認証。

    • 0|8:0は、暗号化されていないパスワードが後に続くことを指定します。8は、ENCRYPTEDパスワードが後に続くことを指定します。

    • word:BFDパスワード（キー）。最大29文字の1桁のパスワード/キーです。数字で始まり、その後に空白が続くパスワードはサポートされません。たとえば、0パスと1は無効です。

    • key-id：認証キーID。

    • id：キー文字列と一致する共有キーID。範囲は0 ～ 255文字です。

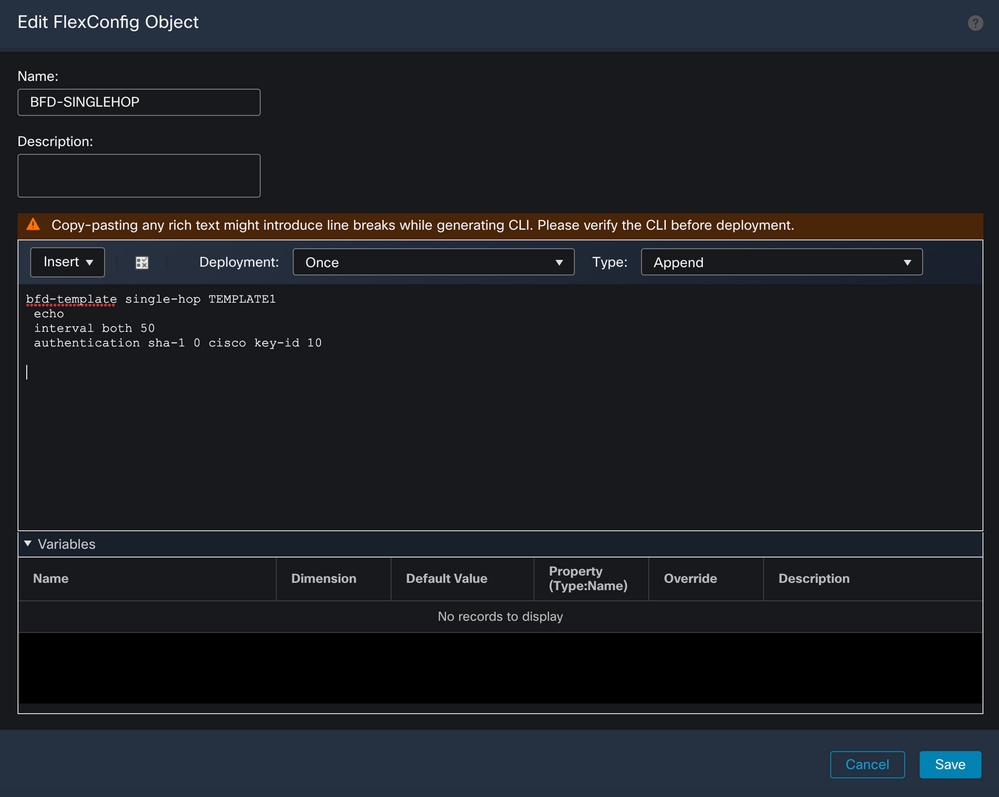

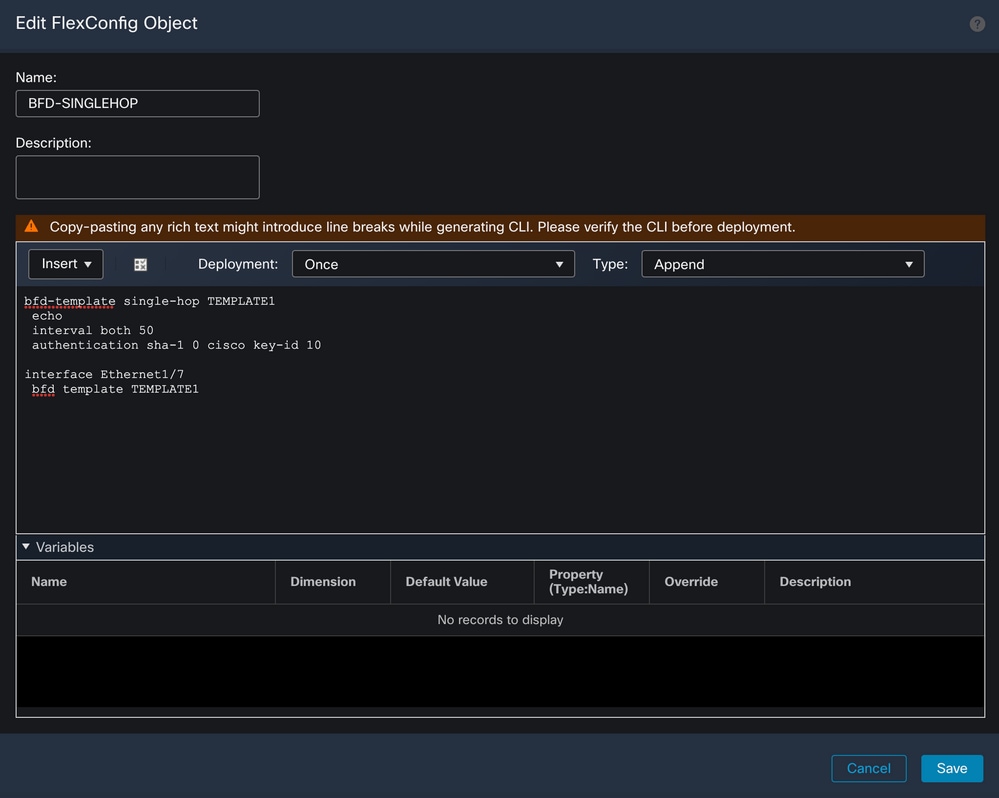

    Edit Flex Config Object

    ステップ 3：

    BFDテンプレートをインターフェイスに関連付けます。

    BFD SingleHop Object

    注:BFDマルチホップテンプレートを宛先のマップに関連付けます。

    ステップ 4（任意）：

    マルチホップテンプレートに関連付けることができる宛先を含むBFDマップを作成します。マルチホップBFDテンプレートがすでに設定されている必要があります。

    BFDマルチホップテンプレートを宛先のマップに関連付けます。

    bfd map {ipv4 | ipv6} destination/cdir source/cdire template-name

    • ipv4:IPv4アドレスを設定します。

    • ipv6:IPv6アドレスを設定します。

    • destination/cdir：宛先のプレフィクス/長さを指定します。形式はA.B.C.D/<0-32>です。

    • source/cdir：宛先のプレフィクス/長さを指定します。形式はX:X:X;X::X/<0-128>です。

    • template-name：このBFDマップに関連付けられているマルチホップテンプレートの名前を指定します。

    ポリシーの横の [レポート（Report）] Save ボタンをクリックします。

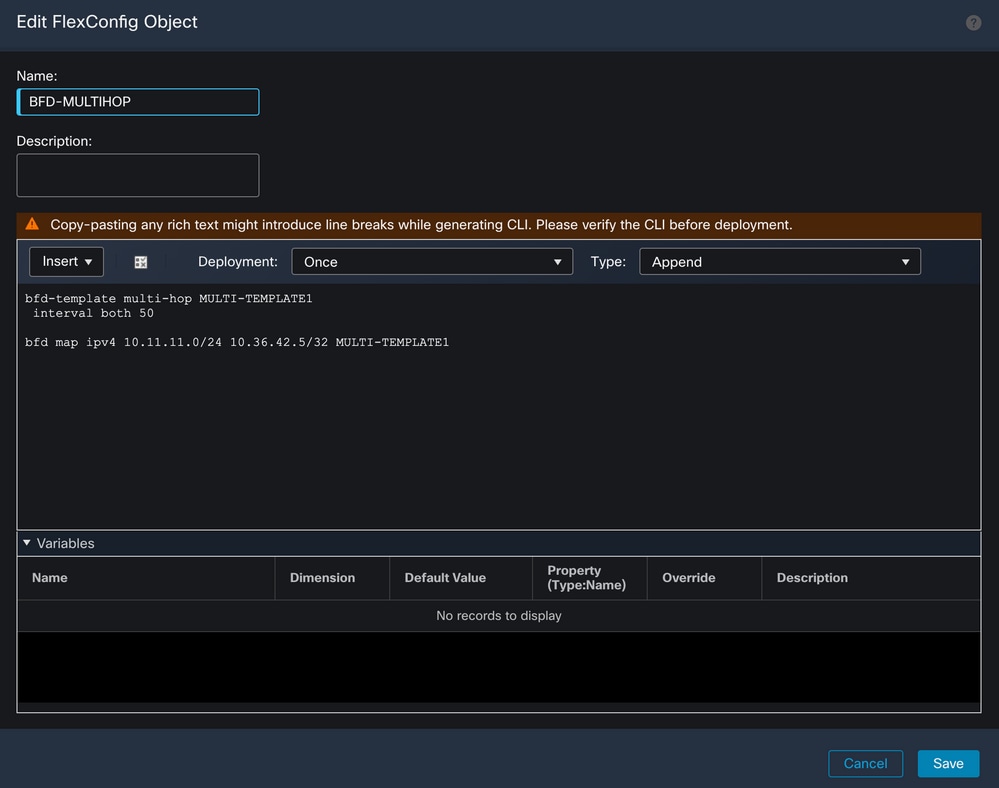

    BFD Multi Hop Object

    ステップ 5：

    ポリシーの横の [レポート（Report）] Devices タブをクリックし、 FlexConfig オプション.

    Save Flex Config

    手順 6：

    新しいFlexConfigポリシーを作成するには、 New Policy をクリックして、クエリーを実行します。

    Select Flex Config Policy

    手順 7：

    Name ポリシーに割り当てられたデバイスを選択します。ポリシーの横の [レポート（Report）] Add to Policy 次に、 Saveをクリックして、クエリーを実行します。

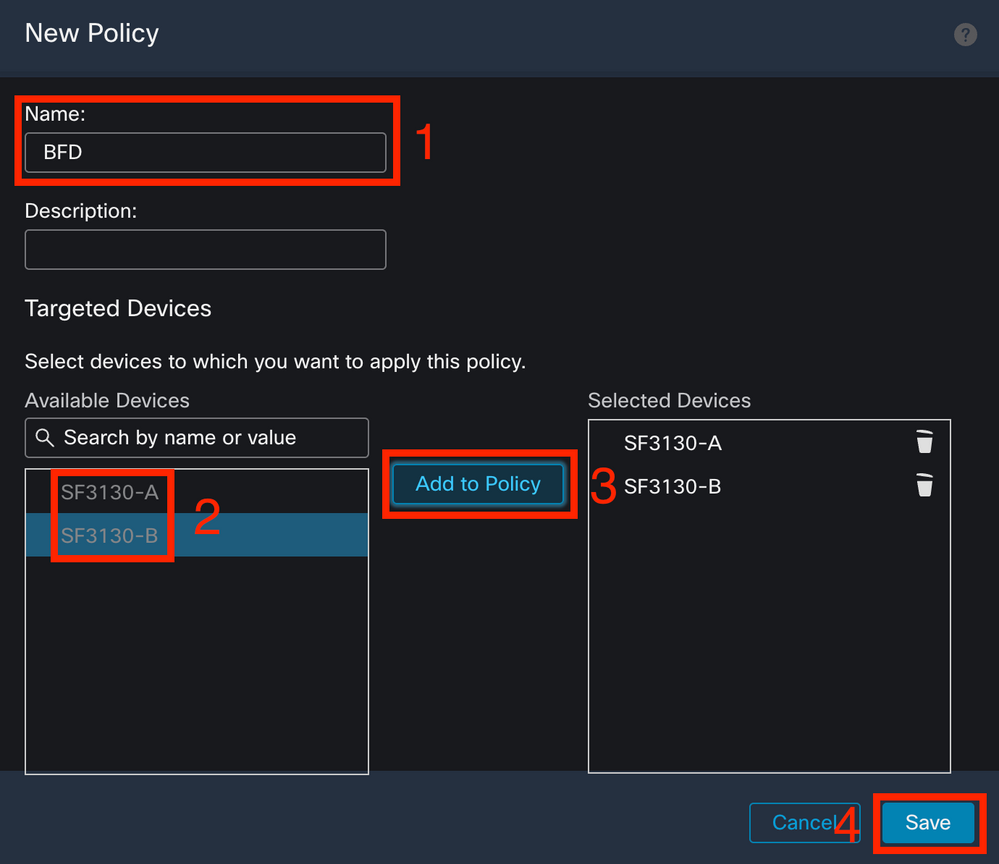

    Devices on Flex Config Policy

    ステップ 8：

    左側の列でFlexConfigオブジェクトを選択し、 > ボタンをクリックしてオブジェクトをFlexConfigポリシーに追加し、 Save をクリックして、クエリーを実行します。

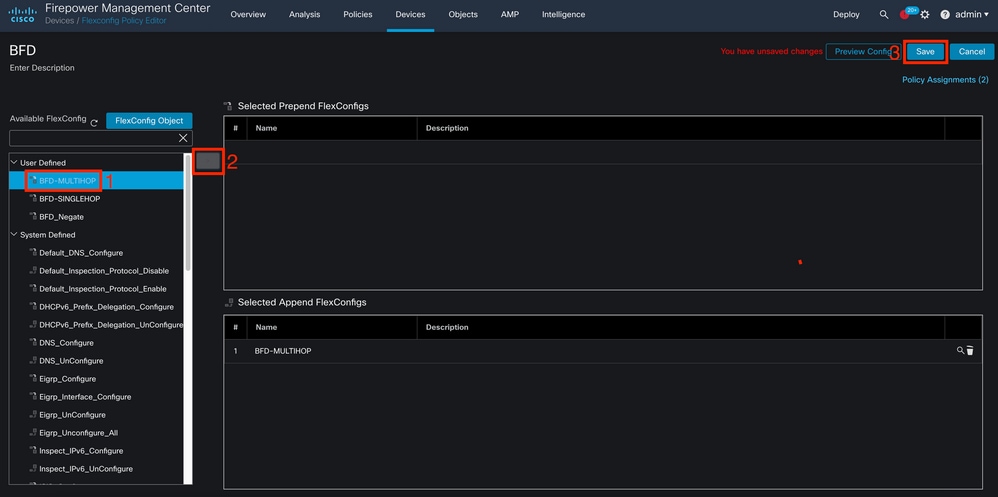

    Assign Objects on Flex Config Policy

    ステップ 9：

    ポリシーの横の [レポート（Report）] Devices タブをクリックし、 Device Management オプション.


    Save Flex Config Policy

    ステップ 10：

    BFD設定を割り当てるデバイスを選択します。

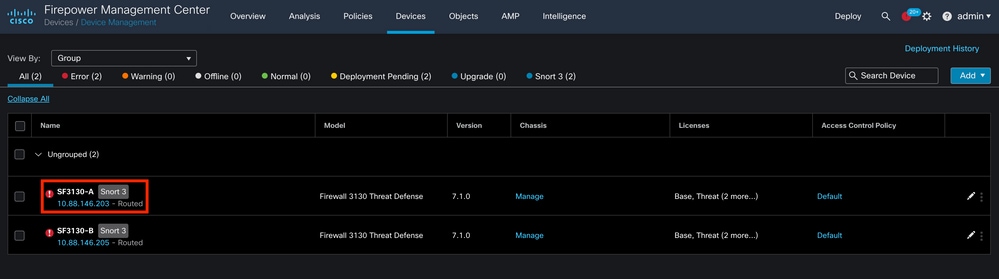

    Select Device to Config

    ステップ 11

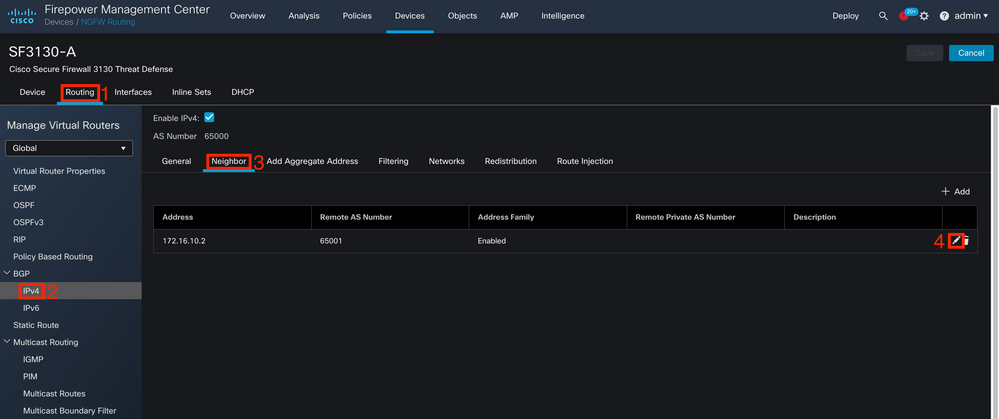

    ポリシーの横の [レポート（Report）] Routing タブをクリックし、IPv4 または IPv6, 左側の列のBGPセクションの設定に応じて、 Neighbor タブをクリックし、[鉛筆を編集]ボタンをクリックして編集します。

    Select Neighbor for the BFD

    ステップ 12

    次のいずれかを選択します。 checkbox BFDのfalloverを探し、 OK をクリックして、クエリーを実行します。

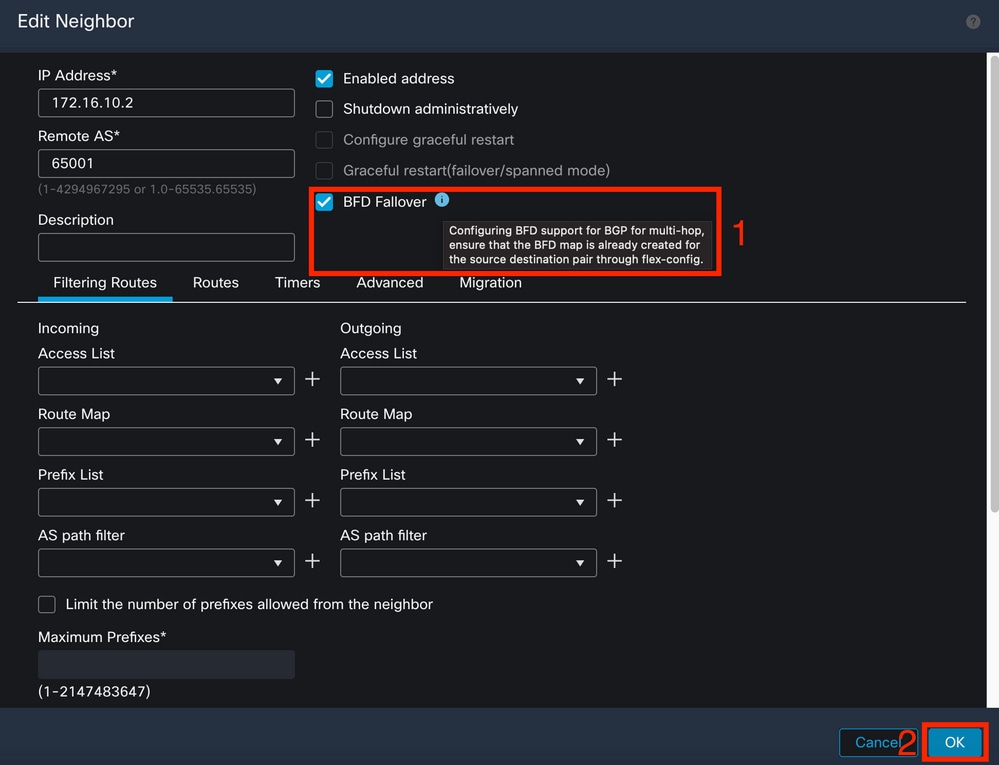

    BFD Fallover

    ステップ 13

    ポリシーの横の [レポート（Report）] Deploy ボタンをクリックし、 Deployment をクリックして、クエリーを実行します。

    Deployment Section

    ステップ 14：

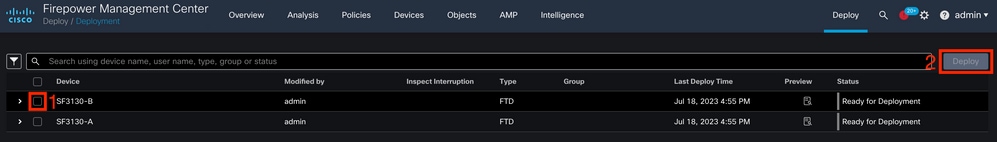

    変更を割り当てるデバイスを選択するには、 checkboxをクリックし、Deploy をクリックして、クエリーを実行します。

    Select Device to Deploy

    ステップ 15：

    ポリシーの横の [レポート（Report）] Deploy をクリックして、クエリーを実行します。

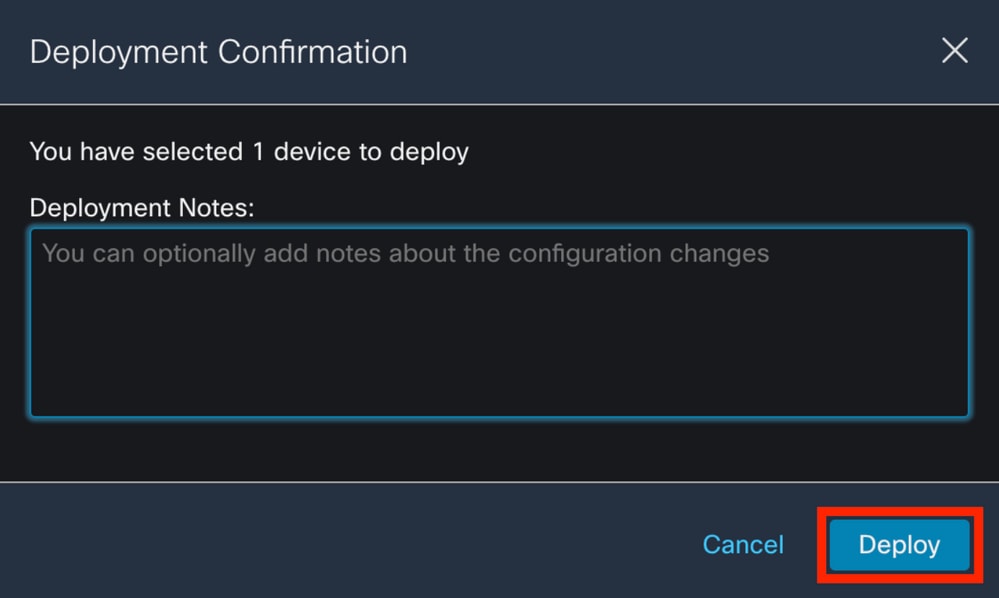

    Deploy Confirmation

    ステップ 16：

    ポリシーの横の [レポート（Report）] Deploy をクリックして、クエリーを実行します。

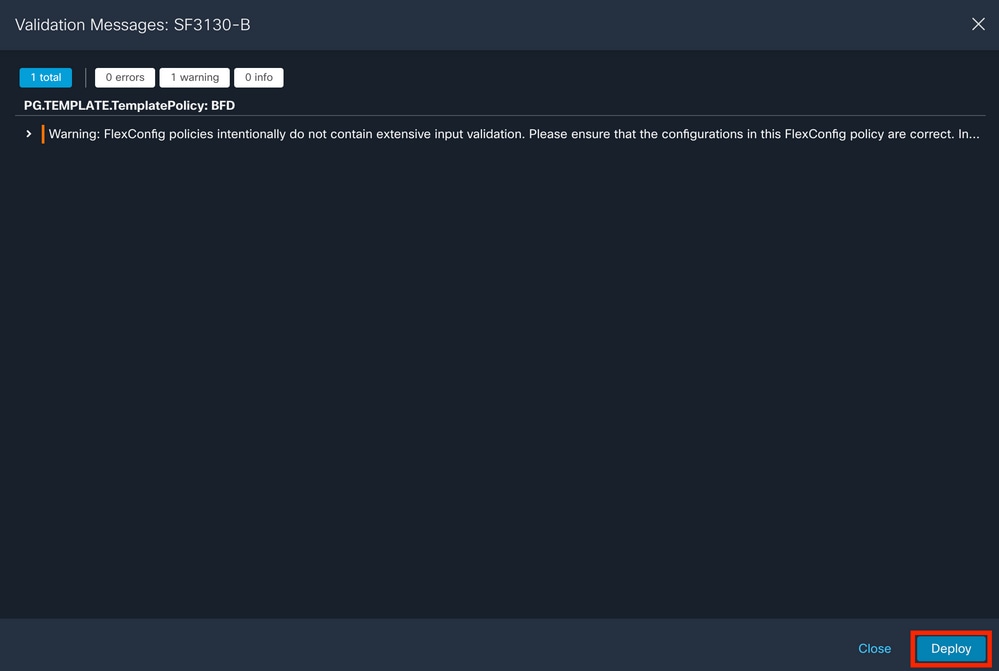

    Deploy Warnings

    注：警告は予期されるものであり、単に情報を提供するためのものです。

    確認

     次のコマンドを使用して、CLIセッションのBFD設定とステータスを直接確認します。

    > system support diagnostic-cli
Attaching to Diagnostic CLI ... Press 'Ctrl+a then d' to detach.
Type help or '?' for a list of available commands.

SF3130-A> enable
Password:
SF3130-A# show running-config | inc bfd
bfd-template single-hop Template
 bfd template Template
  neighbor 172.16.10.2 fall-over bfd single-hop

SF3130-A# show bfd summary
                    Session          Up          Down
Total               1                1           0

SF3130-A# show bfd neighbors

IPv4 Sessions
NeighAddr                                       LD/RD         RH/RS       State   Int
172.16.10.2                                      1/1          Up

    トラブルシュート

    現在、この設定に関する特定のトラブルシューティング情報はありません。
