LAN スイッチのない VPN トンネルでの SFR モジュールの管理

概要

サービス プロバイダーは、そのポートフォリオで管理型 WAN サービスを提供します。 Cisco ASA Firepower プラットフォームは差別化サービスを提供するために統一された脅威 管理 機能セットを提供します。 ASA Firepower デバイスは管理のための個々のインターフェイスを LAN デバイスに接続されてもらいますが、LAN デバイスによって管理インターフェイスを接続することは LAN デバイスの依存関係を作成します。

この資料はソリューションを提供したものです LAN デバイスに接続するか、またはサービスプロバイダーエッジ デバイスからの第 2 インターフェイスを使用しないで Cisco ASA Firepower （SFR）モジュールを管理することを可能にする。

前提条件

使用するコンポーネント

• Firepower （SFR）サービスを用いる ASA 5500-X シリーズ プラットフォーム。
• ASA と Firepower モジュールの間で共有される管理インターフェイス。

アーキテクチャ

要件

• サービスプロバイダーエッジ デバイスからの ASA Firepower への単一 専用のインターネット アクセス ハンドオフ。
• 管理インターフェイスへのアクセスはにインターフェイス状態を変更して必要です。
• ASA の管理インターフェイスは Firepower モジュールを管理するためにアップ状態に留まるはずです。
• 管理 接続は顧客が LAN デバイスを切る場合失うべきではありません。
• 管理 アーキテクチャはアクティブ/バックアップ WAN フェールオーバーをサポートする必要があります。

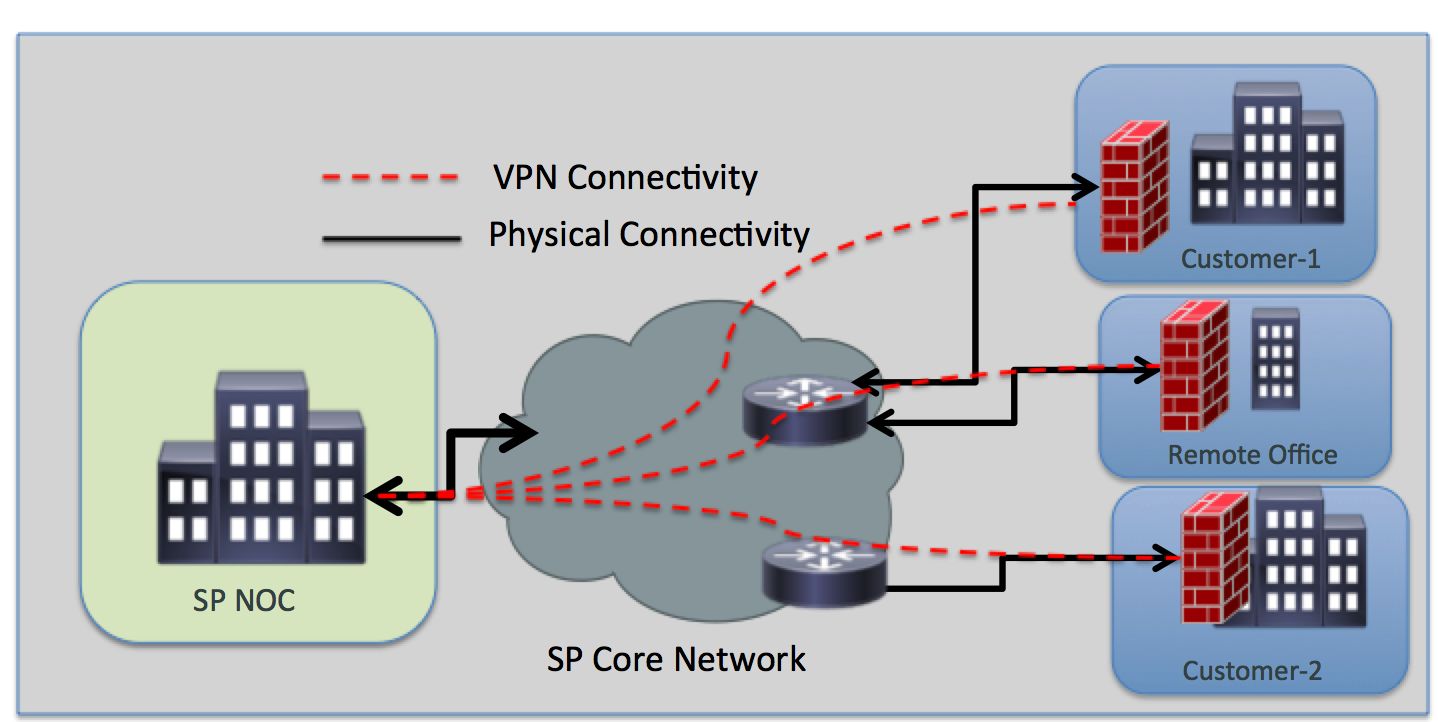

トポロジの概要

低レベル設計

解決策

次の設定は前提条件として LAN 接続なしで VPN 上の SFR モジュールを、リモートで管理することを可能にします。

配線

• イーサネット ケーブルを使用して管理インターフェイス 1/1 に GigabitEthernet1/8 インターフェイスを接続して下さい。

注: ASA Firepower モジュールは管理 トラフィックを送信 し、受信するのに管理 1/x （1/0 か 1/1）インターフェイスを使用する必要があります。 管理 1/x インターフェイスがデータ平面にないので、物理的に コントロール プレーンを ASA を通してトラフィックを通過させるために別の LAN デバイスに管理インターフェイスをケーブル接続する必要があります。

ワンボックス ソリューションの一部として、イーサネット ケーブルを使用して管理インターフェイス 1/1 に GigabitEthernet1/8 インターフェイスを接続します。

IP アドレス

• GigabitEthernet 1/8 のインターフェイス: 192.168.10.1/24
• SFR 管理インターフェイス: 192.168.10.2/24
• SFR ゲートウェイ: 192.168.10.1
• 管理 1/1 インターフェイス: 管理インターフェイスに設定される IP アドレスがありません。 管理アクセス コマンドは管理（MGMT）目的で設定する必要があります。

ローカルおよびリモート トラフィックは次のサブネットにあります:

• ローカル・トラフィックは管理 サブネット 192.168.10.0/24 にあります。

• リモート トラフィックは 192.168.11.0/24 サブネットにあります。

VPN および NAT

• VPN ポリシーを定義して下さい。
• Nat コマンドはルート ルックアップ プレフィクスで規定 される Nat コマンドでインターフェイスを使用するかわりにルート ルックアップを使用して出力インターフェイスを判別するために設定する必要があります。

設定例

!
management-access MGMT
!
interface GigabitEthernet1/1
 nameif outside
 security-level 0
 ip address 10.106.223.1 255.255.255.0
!

interface GigabitEthernet1/8
 nameif MGMT
 security-level 90
 ip address 192.168.10.1 255.255.255.252
!

interface Management1/1
 management-only
 no nameif
 no security-level
 no ip address
!

object network obj_any
 subnet 0.0.0.0 0.0.0.0
object-group network LOCAL-LAN
 network-object 192.168.10.0 255.255.255.0
object-group network REMOTE-LAN
 network-object 192.168.11.0 255.255.255.0
access-list INTREST-TRAFFIC extended permit ip 192.168.10.0 255.255.255.0 192.168.11.0 255.255.255.0
access-list TEST extended permit tcp any any eq www
access-list TEST extended permit tcp any any eq https

nat (MGMT,outside) source static LOCAL-LAN LOCAL-LAN destination static REMOTE-LAN REMOTE-LAN route-lookup

object network obj_any
 nat (any,outside) dynamic interface

route outside 0.0.0.0 0.0.0.0 10.106.223.2 1

crypto ipsec ikev1 transform-set TRANS-SET esp-3des esp-md5-hmac
crypto ipsec security-association pmtu-aging infinite
crypto map CMAP 10 match address INTREST-TRAFFIC
crypto map CMAP 10 set peer 10.106.223.2
crypto map CMAP 10 set ikev1 transform-set TRANS-SET
crypto map CMAP interface outside

crypto ikev1 enable outside
crypto ikev1 policy 10
 authentication pre-share
 encryption 3des
 hash md5
 group 2
 lifetime 86400
!
tunnel-group 10.106.223.1 type ipsec-l2l
tunnel-group 10.106.223.1 ipsec-attributes
 ikev1 pre-shared-key *****
!

class-map TEST
 match access-list TEST

policy-map global_policy
 class TEST
  sfr fail-close
!
