概要

このドキュメントでは、(FMC)で管理されるFTDでIP SLAとともにPBRを設定する方法について説明します。

著者：Cisco TACエンジニア、Daniel Perez Vertti Vazquez

前提条件

要件

次の項目に関する知識があることが推奨されます。

PBRの設定 Cisco Adaptive Security Appliance (ASA)
FlexConfig on Firepower
IP SLA

使用するコンポーネント

このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

Cisco FTDバージョン7.0.0（ビルド94）
Cisco FMCバージョン7.0.0（ビルド94）

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

背景説明

このドキュメントでは、 Policy Based Routing (PBR) ～と共に Internet Protocol Service Level Agreement (IP SLA) Cisco Firepower Threat Defense (FTD) Cisco Firepower Management Center(FMC)で管理されます。

従来のルーティングでは、宛先IPアドレスのみに基づいて転送が決定されます。PBRは、ルーティングプロトコルとスタティックルーティングの代替手段です。

ルーティングの制御をより詳細に行えます。これは、宛先IPアドレスの他に、ルーティング基準として送信元IPアドレスや送信元ポートと宛先ポートなどのパラメータを使用できるためです。

PBRの考えられるシナリオには、発信元に依存するアプリケーションや、専用リンク上のトラフィックが含まれます。

PBRとともに、ネクストホップのアベイラビリティを確保するためにIP SLAを実装できます。IP SLAは、通常のパケットの交換を通じてエンドツーエンドの接続を監視するメカニズムです。

発行時点では、FMCを通じてPBRを直接サポートしていません Graphical User Interface (GUI) 機能を設定するには、FlexConfigポリシーを使用する必要があります。

一方で、 Internet Control Message Protocol (ICMP) SLAはFTDでサポートされます。

この例では、PBRを使用してプライマリ上でパケットをルーティングします Internet Service Provider (ISP) 送信元IPアドレスに基づく回線。

その間、IP SLAは接続を監視し、障害が発生した場合にバックアップ回線へのフォールバックを強制します。

設定

ネットワーク図

この例では、Cisco FTDにはVLAN230とVLAN232の2つの外部インターフェイスがあります。それぞれが異なるISPに接続します。

内部ネットワークVLAN2813からのトラフィックは、PBRを使用するプライマリISP経由でルーティングされます。

PBRルートマップは送信元IPアドレスのみに基づいて転送を決定し（VLAN2813から受信したものはすべてVLAN230の10.88.243.1にルーティングする必要があります）、FTDのインターフェイスGigabitEthernet 0/1に適用されます。

その間、FTDはIP SLAを使用して、各ISPゲートウェイへの接続を監視します。VLAN230で障害が発生した場合、FTDはVLAN232のバックアップ回線にフェールオーバーします。

Network Diagram

設定

ステップ 1：PBRアクセスリストの設定

PBR設定の最初のステップで、ルーティングポリシーの対象にする必要があるパケットを定義します。PBRは、ルートマップとアクセスリストを使用してトラフィックを識別します。

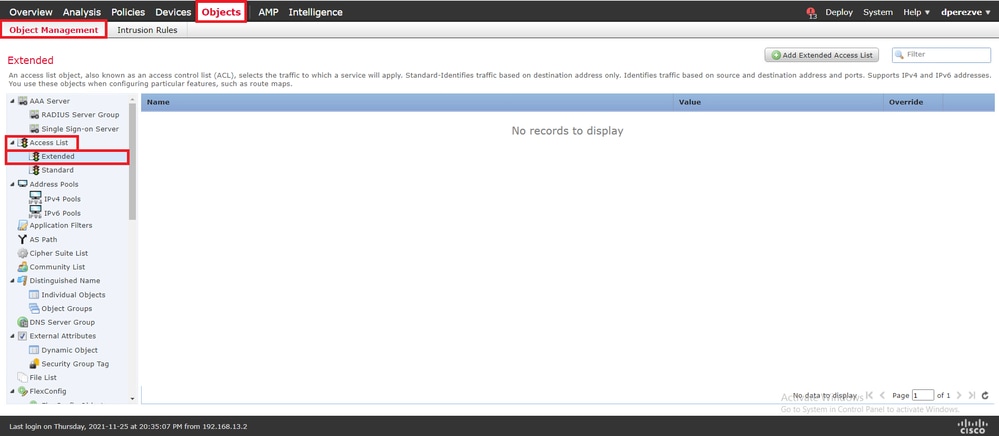

一致基準のアクセスリストを定義するには、 Objects > Object Management を選択し、 Extended 下に Access List 目次のカテゴリ。

Object Menu

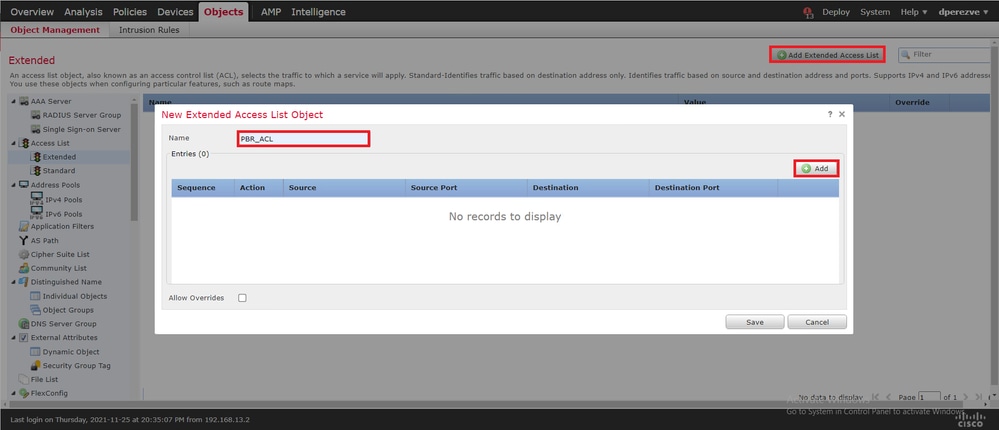

クリック Add Extended Access List .内 New Extended Access List Object ウィンドウで、オブジェクトに名前を割り当て、 Add ボタンをクリックします。

Access List Object

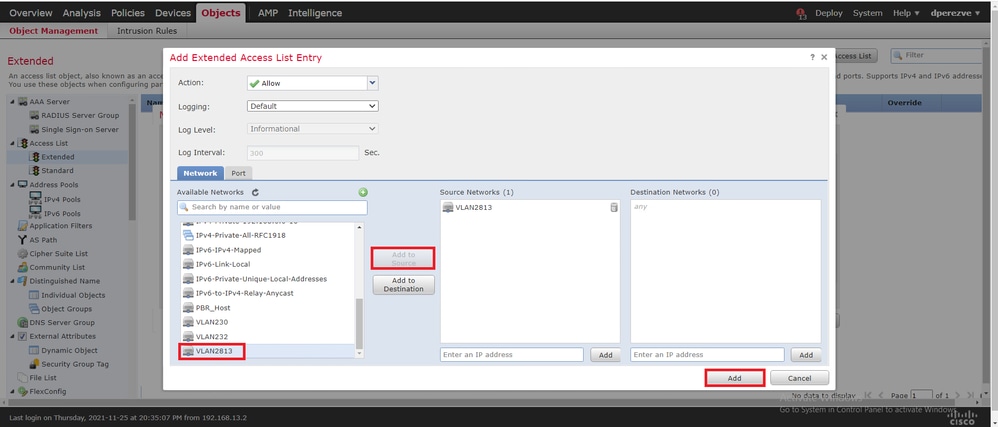

内 Add Extended Access List Entry ウィンドウで、内部ネットワークを表すオブジェクトを選択します。この場合はVLAN2813です。

クリック Add to Source アクセスリストの送信元として定義します。

クリック Add をクリックしてエントリを作成します。

Access List Config

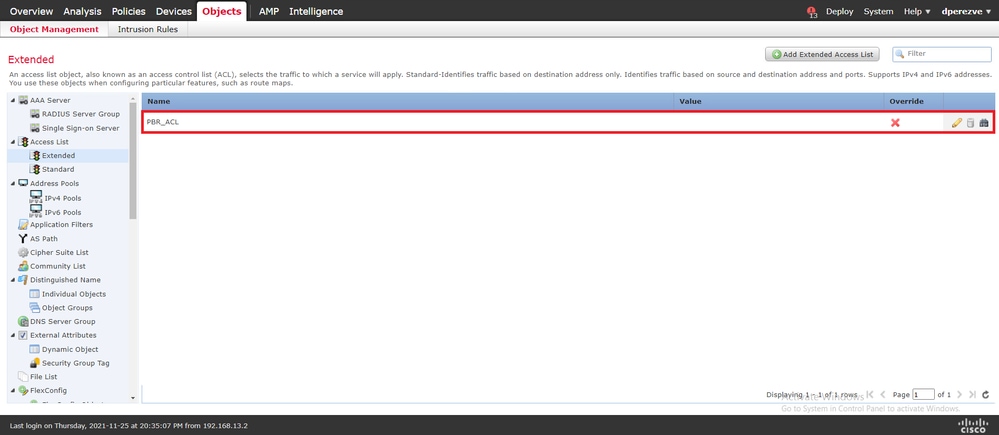

クリック Save .オブジェクトをオブジェクトリストに追加する必要があります。

New Access List

ステップ 2：PBRルートマップの設定

PBRアクセスリストを設定したら、それをルートマップに割り当てます。ルートマップは、アクセスリストで定義されたmatch句に対してトラフィックを評価します。

一致が発生すると、ルートマップはルーティングポリシーで定義されたアクションを実行します。

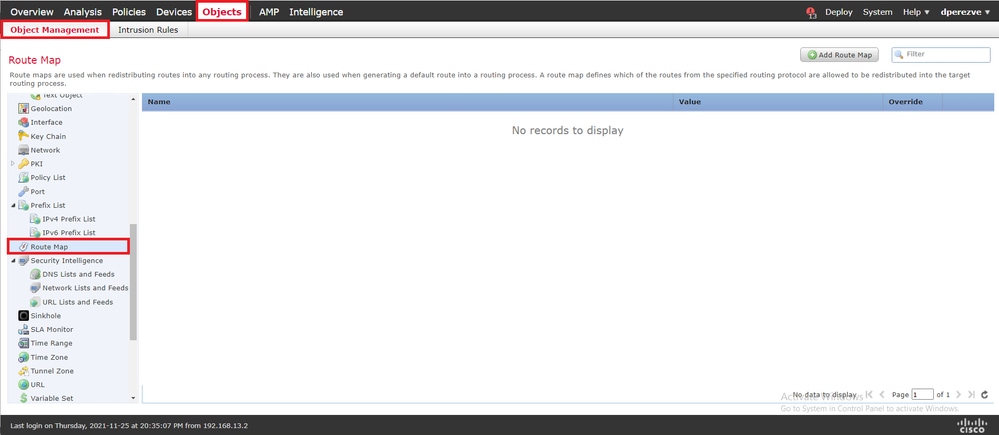

ルートマップを定義するには、 Objects > Object Management を選択し、 Route Map 目次を参照してください。

Route Map

クリック Add Route Map > .内 New Route Map Object オブジェクトに名前を割り当て、 Add 新しいルートマップエントリを作成します。

Route Map Object

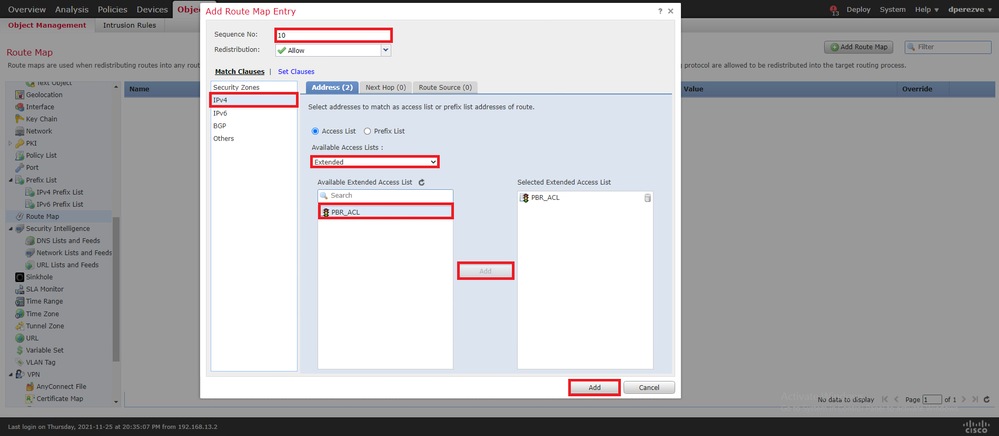

内 Add Route Map Entry ウィンドウで、新しいエントリの位置のシーケンス番号を定義します。

移動先 IPv4 > Match Clauses [Extended] を Available Access List ドロップダウンメニューをクリックします。

手順1で作成したアクセスリストオブジェクトを選択します。

クリック Add をクリックしてエントリを作成します。

注:FTDは最大65536(0 ～ 65535)の異なるエントリをサポートします。数値が小さいほど、プライオリティ評価が最も高くなります。

Route Map Entry

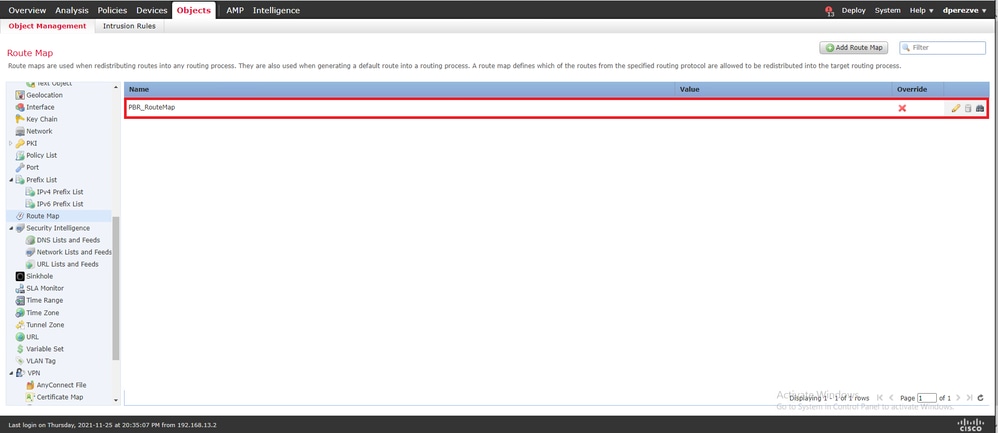

クリック Save . オブジェクトをオブジェクトリストに追加します。

Final Route Map

ステップ 3：FlexConfigテキストオブジェクトの設定

次の手順では、各回線のデフォルトゲートウェイを表すFlexConfigテキストオブジェクトを定義します。これらのテキストオブジェクトは、PBRとSLAを関連付けるFlexConfigオブジェクトの設定で後から使用されます。

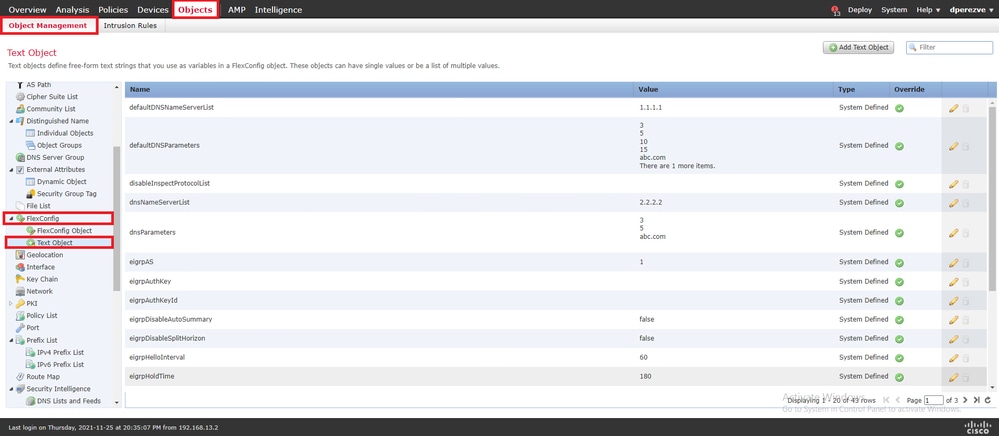

FlexConfigテキストオブジェクトを定義するには、 Objects > Object Management を選択し、 Text Object 下に FlexConfig 目次のカテゴリ。

Text Object

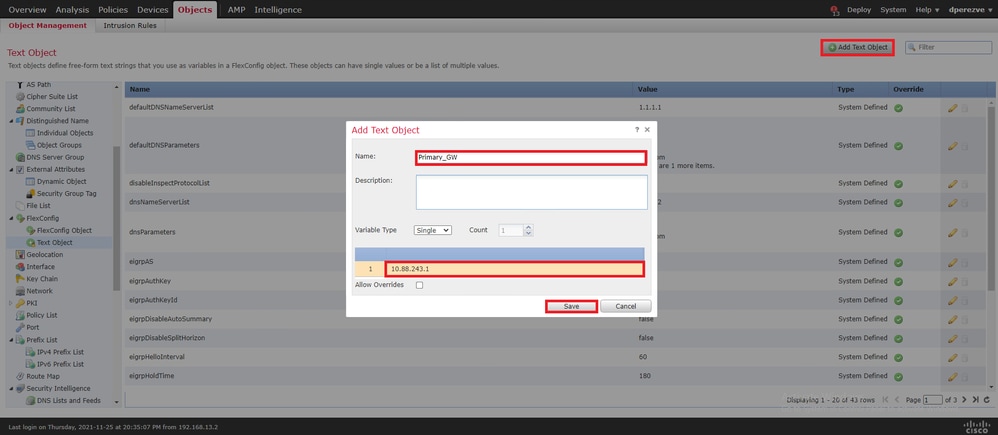

クリック Add Text Object .内 Add Text Object ウィンドウで、プライマリゲートウェイを表すオブジェクトの名前を割り当て、このデバイスのIPv4アドレスを指定します。

クリック Save 新しいオブジェクトを追加します。

Primary GW

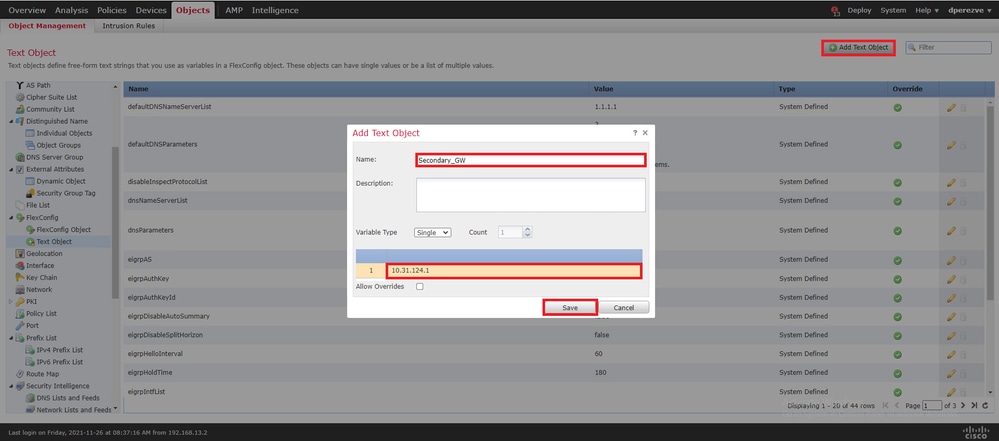

クリック Add Text Object 2番目のオブジェクトを再度作成するため、今回はバックアップ回線上のゲートウェイに対して作成します。

新しいオブジェクトに適切な名前とIPアドレスを入力し、 Save .

Secondary GW

2つのオブジェクトは、デフォルトオブジェクトとともにリストに追加する必要があります。

Text Object List

ステップ 4：SLAモニタの設定

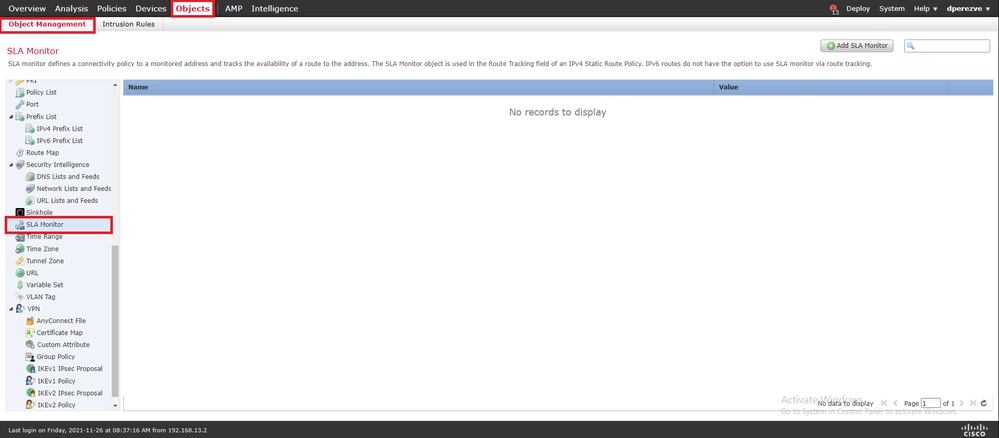

各ゲートウェイへの接続の監視に使用するSLAオブジェクトを定義するには、次のURLに移動します。 Objects > Object Management を選択し、 SLA Monitor 目次を参照してください。

SLA Objects

次のいずれかを選択します。 Add SLA Monitor object.

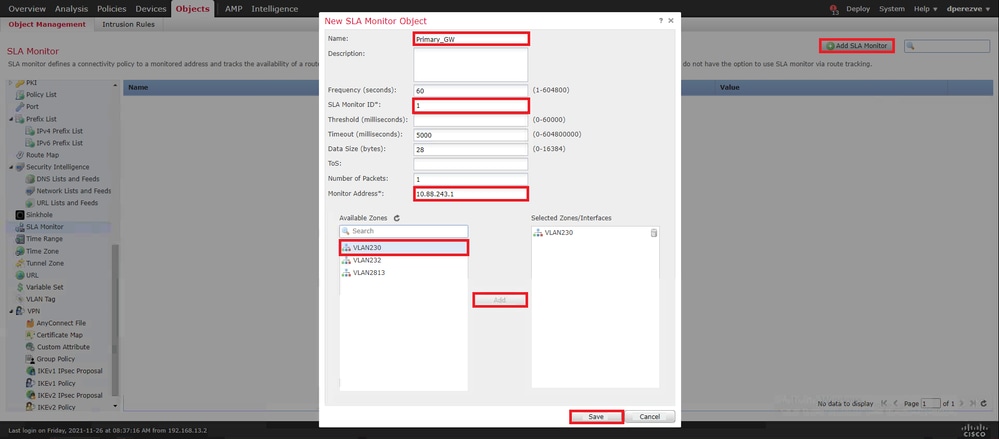

内 New SLA Monitor ウィンドウで、SLAオペレーションのID、監視する必要があるデバイスのIPアドレス（この場合はプライマリゲートウェイ）、およびデバイスに到達できるインターフェイスまたはゾーンとともに名前を定義します。

また、タイムアウトとしきい値を調整することもできます。クリック Save .

注:FTDは最大2000のSLA動作をサポートします。SLA IDの値の範囲は1 ～ 2147483647です。

注：タイムアウト値としきい値が指定されていない場合、FTDはデフォルトのタイマーを使用します（それぞれの場合は5000ミリ秒）。

Primary SLA

次のいずれかを選択します。 Add SLA Monitor ボタンをもう一度押して2番目のオブジェクトを作成します。今度はバックアップ回線のゲートウェイ用です。

新しいオブジェクトに適切な情報を入力し、SLA IDがプライマリゲートウェイに定義されたものと異なることを確認して、変更を保存します。

Secondary SLA

2つのオブジェクトをリストに追加する必要があります。

Final SLAs

ステップ 4：ルートトラックを使用したスタティックルートの設定

IP SLAオブジェクトが作成されたら、各ゲートウェイのルートを定義し、SLAに関連付けます。

これらのルートは、実際には内部から外部への接続を提供しません（すべてのルーティングはPBRを介して実行されます）。代わりに、SLAを介したゲートウェイへの接続を追跡するために必要です。

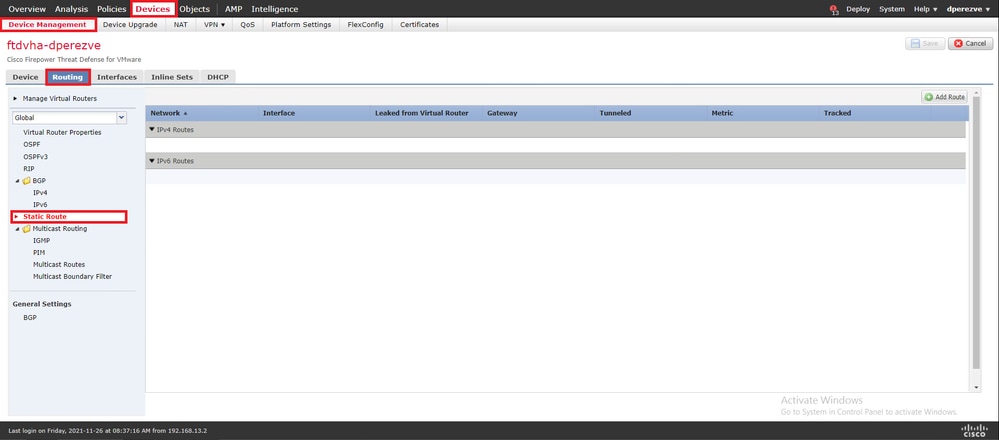

スタティックルートを設定するには、 Devices > Device Management で手元のFTDを編集し、 Static Route 目次の中の Routing tab.

Routing

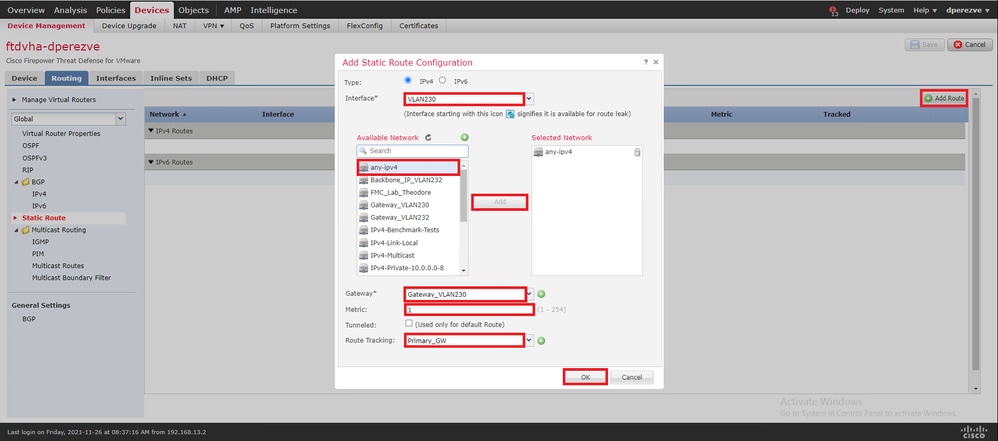

内 Add Static Route Configuration ウィンドウの[Interface] ドロップダウンで、プライマリゲートウェイに到達できる必要があるインターフェイスの名前を指定します。

次に、宛先ネットワークとプライマリゲートウェイを Gateway をクリックします。

ルートのメトリックを指定し、 Route Track ドロップダウンをクリックし、手順3で作成したプライマリゲートウェイのSLAオブジェクトを選択します。

OKをクリックして、新しいルートを追加します。

Primary Static Route

バックアップゲートウェイ用に2番目のスタティックルートを設定する必要があります。

クリック Add Route 新しいスタティックルートを定義します。

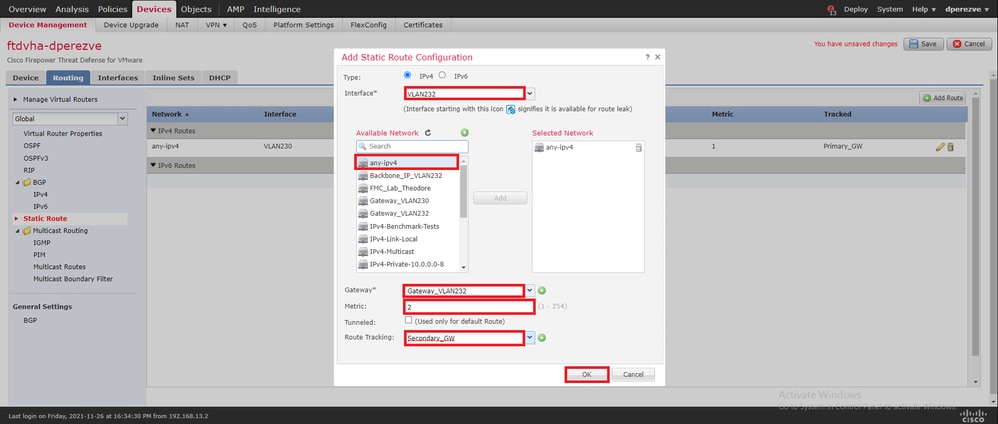

次の項目を入力します Add Static Route Configuration バックアップゲートウェイに関する情報を含め、このルートのメトリックが最初のルートで設定されたメトリックよりも高いことを確認します。

Secondary Static Route

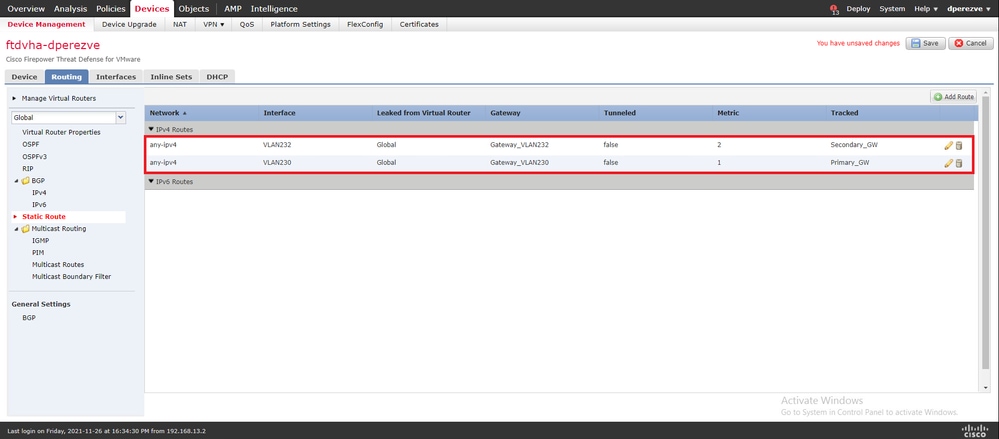

2つのルートをリストに追加する必要があります。

Final Routes

ステップ 5：PBR FlexConfigオブジェクトの設定

PBRに使用されるルートマップでSLAを有効にし、このルートマップをFTDのインターフェイスに適用します。

これまでのところ、ルートマップは、一致基準を定義するアクセスリストにのみ関連付けられています。ただし、最後の調整はFMC GUIではサポートされていないため、FlexConfigオブジェクトが必要です。

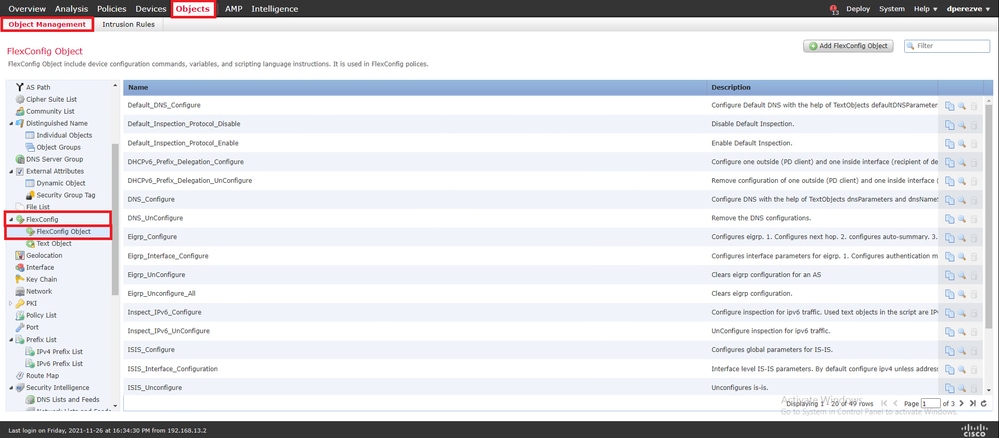

PBR FlexConfigオブジェクトを定義するには、 Objects > Object Management を選択し、 FlexConfig Object 下に FlexConfig 目次のカテゴリ。

FlexConfig

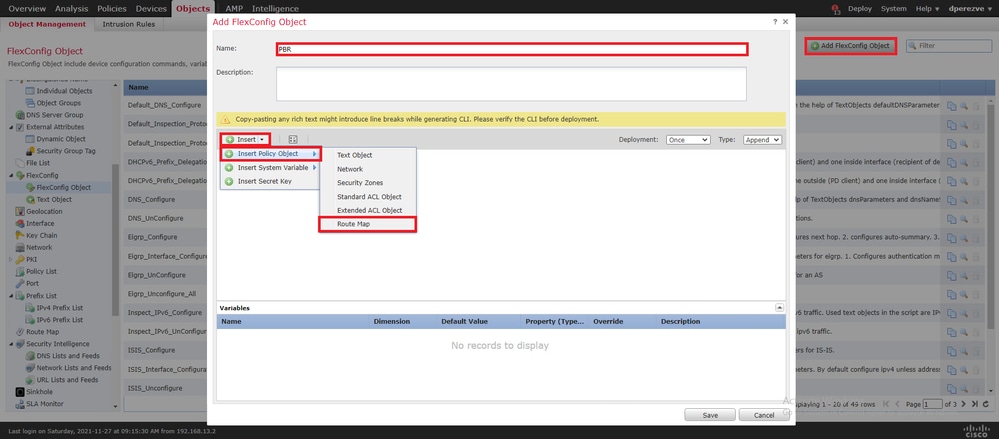

次のいずれかを選択します。 Add FlexConfig Object をクリックして、クエリーを実行します。内 Add FlexConfig Object ウィンドウに名前を割り当て、 Insert > Insert Policy Object > Route Map .

PBR Object with Route Map

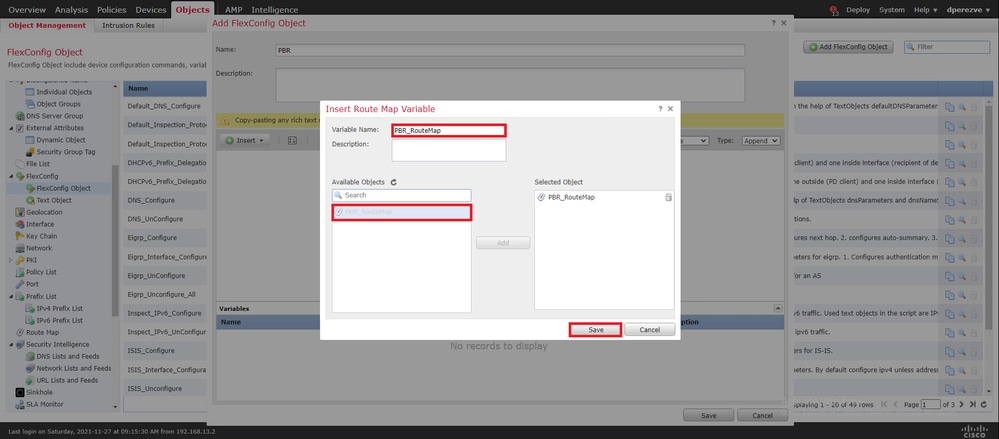

内 Insert Route Map Variable ウィンドウで、変数に名前を割り当て、手順2で作成したPBRオブジェクトを選択します。

クリック Save FlexConfigオブジェクトの一部としてルートマップを追加します。

Route Map Variable

Route Map within FlexConfig

ルートマップ変数の他に、各ゲートウェイ（ステップ3で定義）を表すFlexConfigテキストオブジェクトを追加する必要があります。内 Add FlexConfig Object ウィンドウの移動 Insert > Insert Policy Object > Text Object .

Text Object within FlexConfig 1

内 Insert Text Object Variable window変数に名前を割り当て、ステップ3で定義したプライマリゲートウェイを表すテキストオブジェクトを選択します。

クリック Save ボタンをクリックします。

Primary GW within FlexConfig

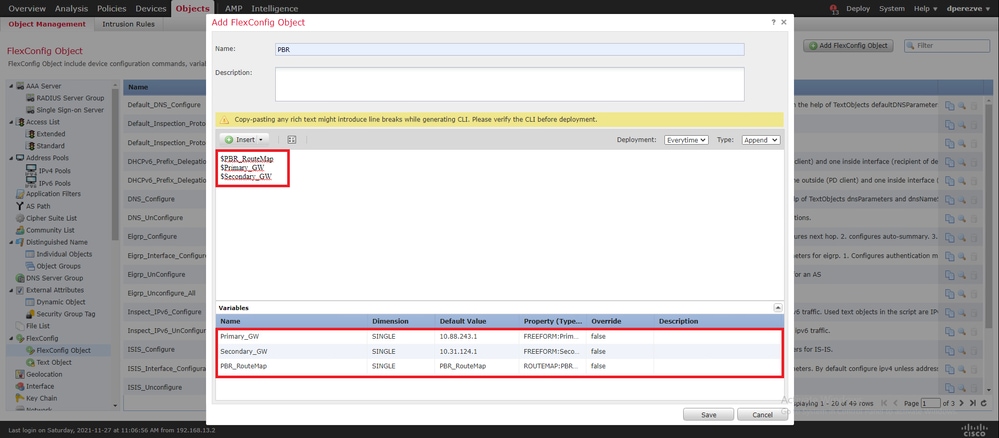

バックアップゲートウェイに対して、これらの最後の手順を繰り返します。プロセスの最後に、2つの変数をFlexConfigオブジェクトに追加する必要があります。

Three Objects

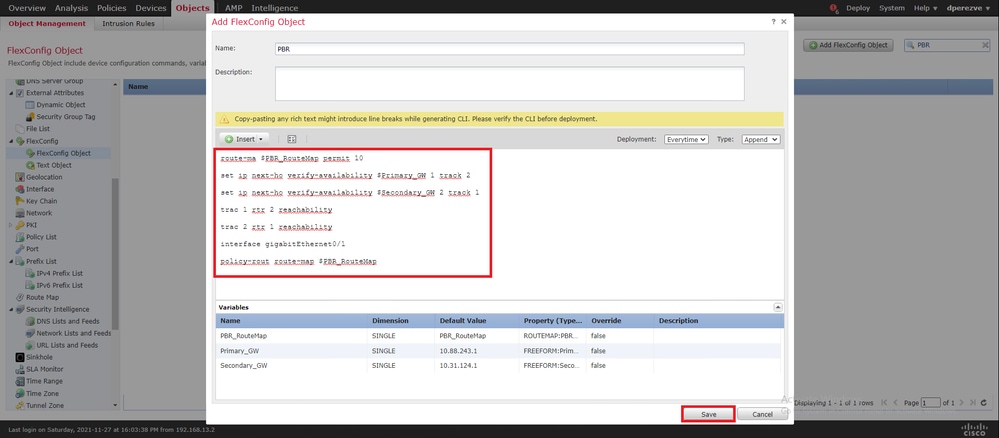

PBR設定の構文は、Cisco ASAと同じである必要があります。ルートマップのシーケンス番号は、ステップ2（この場合は10）で設定したシーケンス番号とSLA IDと一致する必要があります。

ネクストホップのアベイラビリティをチェックするようにPBRを設定するには、 set ip next-hop verify-availability コマンドを使用する必要があります。

内部インターフェイス（この場合はVLAN2813）にルートマップを適用する必要があります。利用 policy-route route-map コマンドを発行します。

クリック Save 設定が完了したら、

PBR Completed

FlexConfigオブジェクトをリストに追加する必要があります。

Final PBR Object

手順 6：FlexConfigポリシーへのPBR FlexConfigオブジェクトの割り当て

移動先 Devices > FlexConfig FlexConfigポリシーを編集します。

PBR FlexConfigオブジェクトを選択します。 Available FlexConfig 目次、変更の保存、およびFTDへの変更の展開を行います。

Flexconfig policy

確認

導入が完了すると、FTDは到達可能性を確保するために、監視対象デバイスに定期的なICMPエコー要求を送信する必要があります。その間、プライマリゲートウェイへのトラッキング対象ルートをルーティングテーブルに追加する必要があります。

firepower# show route-map
route-map PBR_RouteMap, permit, sequence 10
  Match clauses:
    ip address (access-lists): PBR_ACL

  Set clauses:
    ip next-hop verify-availability 10.88.243.1 1 track 2  [up]
    ip next-hop verify-availability 10.31.124.1 2 track 1  [up]

firepower# show route

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route
       SI - Static InterVRF
Gateway of last resort is 10.88.243.1 to network 0.0.0.0

S*       0.0.0.0 0.0.0.0 [1/0] via 10.88.243.1, VLAN230
C        10.31.124.0 255.255.255.0 is directly connected, VLAN232
L        10.31.124.25 255.255.255.255 is directly connected, VLAN232
C        10.88.243.0 255.255.255.0 is directly connected, VLAN230
L        10.88.243.60 255.255.255.255 is directly connected, VLAN230
C        192.168.13.0 255.255.255.0 is directly connected, VLAN2813
L        192.168.13.1 255.255.255.255 is directly connected, VLAN2813

プライマリゲートウェイへの接続がアップしているため、内部サブネット(VLAN2813)からのトラフィックはプライマリISP回線を経由して転送する必要があります。

firepower# packet-tracer input vlan2813 icmp 192.168.13.2 8 0 8.8.8.8 detailed

Phase: 1
Type: PBR-LOOKUP
Subtype: policy-route
Result: ALLOW
Config:
route-map PBR_RouteMap permit 10
 match ip address PBR_ACL
 set ip next-hop verify-availability 10.88.243.1 1 track 2
 set ip next-hop verify-availability 10.31.124.1 2 track 1
Additional Information:
 Matched route-map PBR_RouteMap, sequence 10, permit
 Found next-hop 10.88.243.1 using egress ifc VLAN230

Phase: 2
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172250, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 3
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=176701, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 4
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN230) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170013860, priority=6, domain=nat, deny=false
        hits=168893, user_data=0x1461af306540, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN230(vrfid:0)

Phase: 5
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188129, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 6
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=176710, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 7
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172250, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 8
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=176702, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 9
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN230) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170013860, priority=6, domain=nat, deny=false
        hits=168893, user_data=0x1461af306540, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN230(vrfid:0)

Phase: 10
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188129, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 11
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=176710, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 12
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172250, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 13
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=176702, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 14
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN230) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170013860, priority=6, domain=nat, deny=false
        hits=168894, user_data=0x1461af306540, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN230(vrfid:0)

Phase: 15
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188129, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 16
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=176710, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 17
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172250, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 18
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=176702, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 19
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN230) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170013860, priority=6, domain=nat, deny=false
        hits=168894, user_data=0x1461af306540, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN230(vrfid:0)

Phase: 20
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188130, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 21
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=176710, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 22
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172250, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 23
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=176702, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 24
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN230) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170013860, priority=6, domain=nat, deny=false
        hits=168894, user_data=0x1461af306540, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN230(vrfid:0)

Phase: 25
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188130, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 26
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=176711, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=anyError: not enough buffer space to print ASP rule


Result:
input-interface: VLAN2813(vrfid:0)
input-status: up
input-line-status: up
output-interface: VLAN230(vrfid:0)
output-status: up
output-line-status: up
Action: allow

FTDがSLAモニタオブジェクトで指定されたしきい値タイマー内にプライマリゲートウェイからエコー応答を受信しない場合、ホストは到達不能と見なされ、ダウンとしてマークされます。プライマリゲートウェイへのトラッキング対象ルートも、バックアップピアへのトラッキング対象ルートに置き換えられます。

firepower# show route-map
route-map PBR_RouteMap, permit, sequence 10
  Match clauses:
    ip address (access-lists): PBR_ACL

  Set clauses:
    ip next-hop verify-availability 10.88.243.1 1 track 2  [down]
    ip next-hop verify-availability 10.31.124.1 2 track 1  [up]

firepower# show route

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route
       SI - Static InterVRF
Gateway of last resort is 10.31.124.1 to network 0.0.0.0

S*       0.0.0.0 0.0.0.0 [2/0] via 10.31.124.1, VLAN232
C        10.31.124.0 255.255.255.0 is directly connected, VLAN232
L        10.31.124.25 255.255.255.255 is directly connected, VLAN232
C        192.168.13.0 255.255.255.0 is directly connected, VLAN2813
L        192.168.13.1 255.255.255.255 is directly connected, VLAN2813

情報メッセージ622001は、FTDがルーティングテーブルにトラッキング対象ルートを追加または削除するたびに生成されます。

firepower# show logg | i 622001
%FTD-6-622001: Removing tracked route 0.0.0.0 0.0.0.0 10.31.124.1, distance 2, table default, on interface VLAN232%FTD-6-305012: Teardown dynamic UDP translation from VLAN2813:192.168.13.5/49641 to VLAN230:10.88.243.60/49641 duration 0:02:10

これで、VLAN2813からのすべてのトラフィックは、バックアップISP回線を介して転送される必要があります。

firepower# packet-tracer input vlan2813 icmp 192.168.13.2 8 0 8.8.8.8 detailed

Phase: 1
Type: PBR-LOOKUP
Subtype: policy-route
Result: ALLOW
Config:
route-map PBR_RouteMap permit 10
 match ip address PBR_ACL
 set ip next-hop verify-availability 10.88.243.1 1 track 2
 set ip next-hop verify-availability 10.31.124.1 2 track 1
Additional Information:
 Matched route-map PBR_RouteMap, sequence 10, permit
 Found next-hop 10.31.124.1 using egress ifc VLAN232

Phase: 2
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172729, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 3
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=177180, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 4
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN232) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170032540, priority=6, domain=nat, deny=false
        hits=8251, user_data=0x1461af306740, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN232(vrfid:0)

Phase: 5
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188612, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 6
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=177189, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 7
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172729, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 8
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=177181, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 9
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN232) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170032540, priority=6, domain=nat, deny=false
        hits=8251, user_data=0x1461af306740, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN232(vrfid:0)

Phase: 10
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188612, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 11
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=177189, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 12
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172729, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 13
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=177181, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 14
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN232) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170032540, priority=6, domain=nat, deny=false
        hits=8252, user_data=0x1461af306740, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN232(vrfid:0)

Phase: 15
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188612, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 16
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=177189, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 17
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172729, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 18
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=177181, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 19
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN232) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170032540, priority=6, domain=nat, deny=false
        hits=8252, user_data=0x1461af306740, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN232(vrfid:0)

Phase: 20
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188613, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 21
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=177189, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 22
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc VLAN2813 object VLAN2813 any rule-id 268437505 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268437505: PREFILTER POLICY: ftdvha-dperezve
access-list CSM_FW_ACL_ remark rule-id 268437505: RULE: Internet_Traffic
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461708f7a90, priority=12, domain=permit, trust
        hits=172729, user_data=0x146183cf8380, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any, ifc=VLAN2813(vrfid:0)
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 23
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170d472a0, priority=7, domain=conn-set, deny=false
        hits=177181, user_data=0x146170d413f0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Phase: 24
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (VLAN2813,VLAN232) after-auto source dynamic VLAN2813 interface
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x146170032540, priority=6, domain=nat, deny=false
        hits=8252, user_data=0x1461af306740, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.13.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=VLAN232(vrfid:0)

Phase: 25
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461af9c3320, priority=0, domain=nat-per-session, deny=true
        hits=188613, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=any, output_ifc=any

Phase: 26
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x1461aff02da0, priority=0, domain=inspect-ip-options, deny=true
        hits=177190, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0, nsg_id=none
        input_ifc=VLAN2813(vrfid:0), output_ifc=any

Result:
input-interface: VLAN2813(vrfid:0)
input-status: up
input-line-status: up
output-interface: VLAN232(vrfid:0)
output-status: up
output-line-status: up
Action: allow

トラブルシュート

どのPBRエントリが適用されているかを検証するため、 interesting traffic debug policy-routeコマンドを実行します。

firepower# debug policy-route
debug policy-route  enabled at level 1
firepower# pbr: policy based route lookup called for 192.168.13.5/45951 to 208.67.220.220/53 proto 17 sub_proto 0 received on interface VLAN2813, NSGs, nsg_id=none
pbr: First matching rule from ACL(2)
pbr: route map PBR_RouteMap, sequence 10, permit; proceed with policy routing
pbr: evaluating verified next-hop 10.88.243.1
pbr: policy based routing applied; egress_ifc = VLAN230 : next_hop = 10.88.243.1
pbr: policy based route lookup called for 192.168.13.5/56099 to 208.67.220.220/53 proto 17 sub_proto 0 received on interface VLAN2813, NSGs, nsg_id=none
pbr: First matching rule from ACL(2)
pbr: route map PBR_RouteMap, sequence 10, permit; proceed with policy routing
pbr: evaluating verified next-hop 10.88.243.1
pbr: policy based routing applied; egress_ifc = VLAN230 : next_hop = 10.88.243.1
pbr: policy based route lookup called for 192.168.13.2/24 to 8.8.8.8/0 proto 1 sub_proto 8 received on interface VLAN2813, NSGs, nsg_id=none
pbr: First matching rule from ACL(2)
pbr: route map PBR_RouteMap, sequence 10, permit; proceed with policy routing
pbr: evaluating verified next-hop 10.88.243.1
pbr: policy based routing applied; egress_ifc = VLAN230 : next_hop = 10.88.243.1
pbr: policy based route lookup called for 192.168.13.5/40669 to 208.67.220.220/53 proto 17 sub_proto 0 received on interface VLAN2813, NSGs, nsg_id=none

更新履歴

改定	発行日	コメント
1.0	29-Nov-2021	初版

シスコエンジニア提供

Daniel Perez Vertti Vazquez
Cisco TACエンジニア

このドキュメントは役に立ちましたか?

フィードバック

シスコに問い合わせ

サポートケースをオープン
(シスコサービス契約が必要です。)

FMCによって管理されるFTD上のデュアルISPに対するIP SLAによるPBRの設定

ダウンロード オプション

偏向のない言語

翻訳について

内容

概要

要件

使用するコンポーネント

背景説明

設定

ネットワーク図

設定

ステップ 1：PBRアクセスリストの設定

ステップ 2：PBRルートマップの設定

ステップ 3：FlexConfigテキストオブジェクトの設定

ステップ 4：SLAモニタの設定

ステップ 4：ルートトラックを使用したスタティックルートの設定

ステップ 5：PBR FlexConfigオブジェクトの設定

手順 6：FlexConfigポリシーへのPBR FlexConfigオブジェクトの割り当て

確認

トラブルシュート

更新履歴

シスコ エンジニア提供

このドキュメントは役に立ちましたか?

シスコに問い合わせ

ダウンロードオプション

シスコエンジニア提供
