概要

このドキュメントでは、ping および traceroute コマンドの使い方を説明します。ここでは、いくつかの debug コマンドを使用して、これらのコマンドがどのように機能するかを詳細な図で示しています。

注：実稼働ルータでdebugコマンドを有効にすると、重大な問題が発生する可能性があります。debug コマンドを実行する前に、「debug コマンドの使用」のセクションを入念に読むことをお勧めします。

前提条件

要件

このドキュメントに特有の要件はありません。

使用するコンポーネント

このドキュメントの内容は、特定のソフトウェアやハードウェアのバージョンに限定されるものではありません。

このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています。対象のネットワークが実稼働中である場合には、どのようなコマンドについても、その潜在的な影響について確実に理解しておく必要があります。

表記法

ドキュメント表記の詳細は、「シスコテクニカルティップスの表記法」を参照してください。

背景説明

このドキュメントでは、次に示す基本設定を、今回の例の基本として使用します。

ping コマンド

ping（Packet InterNet Groper）コマンドは、デバイスのアクセス可能性のトラブルシューティングに非常によく使用される方法です。次に挙げた事項を決定する際に、一連の Internet Control Message Protocol（ICMP; インターネット制御メッセージプロトコル）Echo メッセージを使用します。

リモートホストがアクティブか、非アクティブか
ホストと通信する場合のラウンドトリップ遅延
パケットの損失

ping コマンドはまず、アドレスにエコー要求パケットを送信し、応答を待ちます。ping は、次の場合にだけ成功します。

エコー要求が宛先に到達する場合。
事前定義された時間（タイムアウト）内に、送信先がエコー応答を送信元に返すことができた場合。Cisco ルータでは、このタイムアウトのデフォルト値は 2 秒です。

このコマンドのオプションについては、『Troubleshooting Commands』の中の「ping」を参照してください。

ping パケットの TTL 値は変更できません。

debug ip packet detail コマンドを有効にした後の ping コマンドの出力例を次に示します。

warning 警告：実稼働ルータでdebug ip packet detailコマンドを使用すると、CPU使用率が高くなる可能性があります。これにより、パフォーマンスが大きく低下したり、ネットワークが停止することがあります。debug コマンドを実行する前に、「debug コマンドの使用」のセクションを入念に読むことをお勧めします。

Router1#debug ip packet detail
IP packet debugging is on (detailed)

Router1#ping 12.0.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/6/8 ms

Router1#
Jan 20 15:54:47.487: IP: s=12.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
  sending
Jan 20 15:54:47.491: ICMP type=8, code=0

!--- This is the ICMP packet 12.0.0.1 sent to 12.0.0.2. !--- ICMP type=8 corresponds to the echo message.

Jan 20 15:54:47.523: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 100,
  rcvd 3
Jan 20 15:54:47.527: ICMP type=0, code=0

!--- This is the answer we get from 12.0.0.2. !--- ICMP type=0 corresponds to the echo reply message. !--- By default, the repeat count is five times, so there will be five !--- echo requests, and five echo replies.

次の表に、有効な ICMP タイプの値を示します。

ICMP タイプ	内容
0	エコー応答
3	宛先到達不能コード 0 = ネット到達不能 1 = ホスト到達不能 2 = プロトコル到達不能 3 = ポート到達不能 4 = 必要なフラグメンテーションと DF セット 5 = 送信元ルート失敗
4	ソースクエンチ（始点抑制要求）
5	リダイレクトコード 0 = ネットワークのリダイレクトデータグラム 1 = ホストのリダイレクトデータグラム 2 = タイプオブサービスとネットワークのリダイレクトデータグラム 3 = タイプオブサービスとホストのリダイレクトデータグラム
6	代替アドレス
8	エコー
9 ミリ秒	ルータアドバタイズメント
10	ルータ要求
11	時間超過コード 0 = トランジット中の存続時間超過 1 = フラグメント再構成時間超過
12	パラメータ問題
13	timestamp-request
14	タイムスタンプ応答
15	情報要求
16	情報応答
17	マスク要求
18	マスク応答
31	変換エラー
32	モバイルリダイレクト

次の表は、ping の機能から出力される可能性のある文字を一覧にしたものです。

文字	説明
!	各感嘆符（!）は、応答の受信を示します。
.	ピリオド（.）は、ネットワークサーバが応答を待機中にタイムアウトしたことを示します。
U	PDU が受信した宛先到達不能エラー
Q	ソースクエンチ（宛先がビジー状態）
M	断片化不可
?	パケットタイプ不明
&	パケットの存続時間超過

ping が失敗する理由

特定のアドレスに対して ping を正常に実行できない場合、次の原因を検討してください。

ルーティング問題

次に、ping の不成功、問題の特定、および問題の解決手順の各例について説明します。

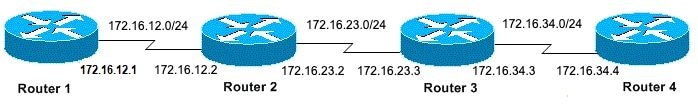

次のネットワークトポロジダイアグラムを使って、このシナリオを説明します。

Router1#
!
!
interface Serial0
ip address 12.0.0.1 255.255.255.0
no fair-queue
clockrate 64000
!
!

Router2#
!
!
interface Serial0
ip address 23.0.0.2 255.255.255.0
no fair-queue
clockrate 64000
!
interface Serial1
ip address 12.0.0.2 255.255.255.0
!
!


Router3#
!
!
interface Serial0
ip address 34.0.0.3 255.255.255.0
no fair-queue
!
interface Serial1
ip address 23.0.0.3 255.255.255.0
!
!

Router4#
!
!
interface Serial0
ip address 34.0.0.4 255.255.255.0
no fair-queue
clockrate 64000
!
!

Router1 から Router4 へ ping を実行します。

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

何が起こったか、詳しく調べてみましょう。

Router1#debug ip packet
IP packet debugging is on

warning 警告：実稼働ルータでdebug ip packetコマンドを使用すると、CPU使用率が高くなる可能性があります。これにより、パフォーマンスが大きく低下したり、ネットワークが停止することがあります。debug コマンドを実行する前に、「debug コマンドの使用」のセクションを入念に読むことをお勧めします。

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:

Jan 20 16:00:25.603: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:27.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:29.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:31.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:33.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Success rate is 0 percent (0/5)

Router1 ではルーティングプロトコルが実行されていないため、パケットをどこに送信したらいいかわからず、「unroutable」メッセージが表示されます。

Router1 にスタティックルートを追加してみましょう。

Router1#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router1(config)#ip route 0.0.0.0 0.0.0.0 Serial0

次のようになります。

Router1#debug ip packet detail
IP packet debugging is on (detailed)

Router1#ping 34.0.0.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)

Jan 20 16:05:30.659: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
  sending
Jan 20 16:05:30.663:     ICMP type=8, code=0
Jan 20 16:05:30.691: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56,
  rcvd 3
Jan 20 16:05:30.695:     ICMP type=3, code=1
Jan 20 16:05:30.699: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
  sending
Jan 20 16:05:30.703:     ICMP type=8, code=0
Jan 20 16:05:32.699: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
  sending
Jan 20 16:05:32.703:     ICMP type=8, code=0
Jan 20 16:05:32.731: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56,
  rcvd 3
Jan 20 16:05:32.735:     ICMP type=3, code=1
Jan 20 16:05:32.739: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
  sending
Jan 20 16:05:32.743:     ICMP type=8, code=0

Router2 の不具合点を調べてみましょう。

Router2#debug ip packet detail
IP packet debugging is on (detailed)

Router2#
Jan 20 16:10:41.907: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:41.911:     ICMP type=8, code=0
Jan 20 16:10:41.915: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:41.919:     ICMP type=3, code=1
Jan 20 16:10:41.947: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:41.951:     ICMP type=8, code=0
Jan 20 16:10:43.943: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:43.947:     ICMP type=8, code=0
Jan 20 16:10:43.951: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:43.955:     ICMP type=3, code=1
Jan 20 16:10:43.983: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:43.987:     ICMP type=8, code=0
Jan 20 16:10:45.979: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:45.983:     ICMP type=8, code=0
Jan 20 16:10:45.987: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:45.991:     ICMP type=3, code=1

Router1はパケットをRouter2に正しく送信していますが、Router2はアドレス34.0.0.4へのアクセス方法を認識していません。Router2は「到達不能ICMP」メッセージをRouter1に返信します。

次に Router2 と Router3 で Routing Information Protocol（RIP）を有効にします。

Router2#
router rip
 network 12.0.0.0
 network 23.0.0.0
Router3#
router rip
 network 23.0.0.0
 network 34.0.0.0

次のように出力されます。

Router1#debug ip packet
IP packet debugging is on

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:

Jan 20 16:16:13.367: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending.
Jan 20 16:16:15.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending.
Jan 20 16:16:17.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending.
Jan 20 16:16:19.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending.
Jan 20 16:16:21.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending.
Success rate is 0 percent (0/5)

これでやや改善されました。Router1 は Router4 にパケットを送っていますが、Router4 から応答を得ていません。

Router4 の問題点を調べて見ましょう。

Router4#debug ip packet
IP packet debugging is on

Router4#
Jan 20 16:18:45.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
  rcvd 3
Jan 20 16:18:45.911: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:47.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
  rcvd 3
Jan 20 16:18:47.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:49.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
  rcvd 3
Jan 20 16:18:49.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:51.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
  rcvd 3
Jan 20 16:18:51.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:53.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
  rcvd 3
Jan 20 16:18:53.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable

Router4 は ICMP パケットを受信し、12.0.0.1 へ応答を返そうとしますが、Router4 にはこのネットワークへのルートがないため、成功しません。

Router4 にスタティックルートを追加してみましょう。

Router4(config)#ip route 0.0.0.0 0.0.0.0 Serial0

これで正しく機能し、両サイドでお互いにアクセスできます。

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/35/36 ms

インターフェイスのダウン

これは、インターフェイスが機能を停止するという状況です。次の例では、Router1 から Router4 へ ping を実行します。

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)

ルーティングには問題がないため、手順を追ってトラブルシューティングを行います。最初に Router2 に ping を実行してみます。

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms

上記から、Router2とRouter3の間に問題があることが分かります。Router3のシリアルインターフェイスがシャットダウンされている可能性があります。

Router3#show ip interface brief
Serial0   34.0.0.3    YES manual up                      up
Serial1   23.0.0.3    YES manual administratively down   down

これは、修復するのが非常に簡単です。

Router3#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router3(config)#interface s1
Router3(config-if)#no shutdown
Router3(config-if)#
Jan 20 16:20:53.900: %LINK-3-UPDOWN: Interface Serial1, changed state to up
Jan 20 16:20:53.910: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1,
  changed state to up

access-list コマンド

このシナリオでは、telnet トラフィックだけがインターフェイス Serial0 を経由して Router4 に着信できるようにしたいと考えています。

Router4(config)# access-list 100 permit tcp any any eq telnet
Router4(config)#interface s0
Router4(config-if)#ip access-group 100 in


Router1#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router1(config)#access-list 100 permit ip host 12.0.0.1 host 34.0.0.4
Router1(config)#access-list 100 permit ip host 34.0.0.4 host 12.0.0.1
Router1(config)#end
Router1#debug ip packet 100
IP packet debugging is on
Router1#debug ip icmp
ICMP packet debugging is on

debug コマンドを使ったアクセスリストの使用については、「debug コマンドの使用」のセクションを参照してください。

Router4 に ping してみると、次のように出力されます。

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)

Jan 20 16:34:49.207: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending
Jan 20 16:34:49.287: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:34:49.291: ICMP: dst (12.0.0.1) administratively prohibited unreachable
 rcv from 34.0.0.4
Jan 20 16:34:49.295: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending
Jan 20 16:34:51.295: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending
Jan 20 16:34:51.367: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:34:51.371: ICMP: dst (12.0.0.1) administratively prohibited unreachable
 rcv from 34.0.0.4
Jan 20 16:34:51.379: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100,
 sending

access-list コマンドの終わりには、常に暗黙的な「deny all」があります。これはつまり、Router4 の Serial 0 インターフェイスに到着した ICMP パケットが拒否されたことになります。さらに Router 4 は debug メッセージに示されているように ICMP「administratively prohibited unreachable」メッセージを元のパケットの送信元に送ります。これを解決する方法として、access-list コマンドに次の行を追加します。

Router4(config)#access-list 100 permit icmp any any

Address Resolution Protocol（ARP）問題

ここでは、イーサネット接続を使ったシナリオについて説明します。

Router4#ping 100.0.0.5

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.0.0.5, timeout is 2 seconds:

Jan 20 17:04:05.167: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  sending
Jan 20 17:04:05.171: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  encapsulation failed.
Jan 20 17:04:07.167: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  sending
Jan 20 17:04:07.171: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  encapsulation failed.
Jan 20 17:04:09.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  sending
Jan 20 17:04:09.183: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  encapsulation failed.
Jan 20 17:04:11.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  sending
Jan 20 17:04:11.179: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  encapsulation failed.
Jan 20 17:04:13.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  sending
Jan 20 17:04:13.179: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100,
  encapsulation failed.
Success rate is 0 percent (0/5)
Router4#

この例の中では、「encapsulation failed」のために ping は動作していません。つまり、ルータはどのインターフェイスにパケットを送信したらいいかを認識しているにもかかわらず、パケットの送信方法がわからないということです。このケースでは、Address Resolution Protocol（ARP）の動作方法を理解している必要があります。詳細は、『アドレス解決方法の設定』を参照してください。

基本的に、ARP はレイヤ 2 アドレス（MAC アドレス）をレイヤ 3 アドレス（IP アドレス）にマップするのに使われるプロトコルです。このマッピングは、show arp コマンドを使ってチェックできます。

Router4#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  100.0.0.4               -   0000.0c5d.7a0d  ARPA   Ethernet0
Internet  100.0.0.1              10   0060.5cf4.a955  ARPA   Ethernet0

「カプセル化失敗」の問題に戻ります。この debug コマンドを使えば、この問題が把握しやすくなります。

Router4#debug arp
ARP packet debugging is on

Router4#ping 100.0.0.5

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.0.0.5, timeout is 2 seconds:

Jan 20 17:19:43.843: IP ARP: creating incomplete entry for IP address: 100.0.0.5
  interface Ethernet0
Jan 20 17:19:43.847: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
                 dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:45.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
                 dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:47.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
                 dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:49.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
                 dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:51.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
                 dst 100.0.0.5 0000.0000.0000 Ethernet0.
Success rate is 0 percent (0/5)

上記出力は、Router4 がイーサネットブロードキャストアドレス FFFF.FFFF.FFFF にパケットを送信することによって、そのパケットをブロードキャストしていることを示しています。ここで0000.0000.0000は、Router4が宛先100.0.0.5のMACアドレスを探していることを意味します。この例のARP要求中にMACアドレスが分からないため、インターフェイスEthernet 0から送信されるブロードキャストフレームのプレースホルダとして0000.0000.000を使用し、応答がない場合はshow arp:

Router4#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  100.0.0.4               -   0000.0c5d.7a0d  ARPA   Ethernet0
Internet  100.0.0.5               0   Incomplete      ARPA
Internet  100.0.0.1               2   0060.5cf4.a955  ARPA   Ethernet0

事前定義した期間が経過した後、この不完全なエントリは ARP テーブルから消去されます。対応する MAC アドレスが ARP テーブル中にない場合、ping が失敗して「encapsulation failed」の結果となります。

遅延

デフォルトでは、2 秒以内にリモートエンドから応答を受信しないと、ping は失敗します。

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

リンクが遅い、または遅延が長いネットワークの場合、2 秒では不十分です。このデフォルト値は、拡張 ping を使って変更できます。

Router1#ping
Protocol [ip]:
Target IP address:  12.0.0.2
Repeat count [5]:
Datagram size [100]:
Timeout in seconds [2]: 30
Extended commands [n]:
Sweep range of sizes [n]:

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 30 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1458/2390/6066 ms

上の例では、タイムアウト値を増やしたことによって ping が成功しています。

注：平均ラウンドトリップ時間は2秒以上です。

正しい送信元アドレス

以下に、典型的な状況の例を示します。

Router1 に LAN インターフェイスを追加します。

Router1(config)#interface e0
Router1(config-if)#ip address
Router1(config-if)#ip address 20.0.0.1 255.255.255.0

LAN上のステーションからRouter1にpingを実行できます。Router1からRouter2にpingを実行できます。ただし、LAN上のステーションからRouter2にpingを実行することはできません。

Router1 からは、Router2 へ ping できます。なぜならば、デフォルトで、ICMP パケット中のソースアドレスとして、発信インターフェイスの IP アドレスを使用するからです。Router2 には、この新しい LAN に関する情報がありません。このネットワークから着信するパケットに応答する必要があっても、処理方法がわかりません。

Router1#debug ip packet
IP packet debugging is on

警告：実稼働中のルータで debug ip packet コマンドを使用すると、CPU の利用率が高くなる可能性があります。これにより、パフォーマンスが大きく低下したり、ネットワークが停止することがあります。debug コマンドを実行する前に、「debug コマンドの使用」のセクションを入念に読むことをお勧めします。

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/7/9 ms
Router1#

Jan 20 16:35:54.227: IP: s=12.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending
Jan 20 16:35:54.259: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 100, rcvd 3

上記の出力例は、送信するパケットの送信元アドレスがs=12.0.0.1であるために機能します。LANから送信されるパケットをシミュレートする場合は、拡張pingを使用する必要があります。

Router1#ping
Protocol [ip]:
Target IP address: 12.0.0.2
Repeat count [5]:
Datagram size [100]:
Timeout in seconds [2]:
Extended commands [n]: y
Source address or interface: 20.0.0.1
Type of service [0]:
Set DF bit in IP header? [no]:
Validate reply data? [no]:
Data pattern [0xABCD]:
Loose, Strict, Record, Timestamp, Verbose[none]:
Sweep range of sizes [n]:
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:

Jan 20 16:40:18.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
 sending.
Jan 20 16:40:20.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
 sending.
Jan 20 16:40:22.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
 sending.
Jan 20 16:40:24.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
 sending
Jan 20 16:40:26.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
 sending.
Success rate is 0 percent (0/5)

この場合、ソースアドレスは 20.0.0.1 であり、これは動作していません。パケットの送信はしていますが、受信するパケットがありません。この問題を修正するには、単に Router2 に 20.0.0.0 へのルートを追加します。

基本的なルールは、ping の実行先デバイスは、ping の送信元への応答の送信方法も認識している必要があるということです。

高入力キュードロップ

パケットがルータに到着すると、ルータはそれを割り込みレベルで転送しようとします。該当するキャッシュテーブル内に一致するものが見つからない場合、そのパケットはプロセス処理のために入力インターフェイスの入力キューに入れられます。一部のパケットは常にプロセス処理されていますが、設定が適切でネットワークが安定していれば、プロセス処理されるパケットで入力キューがいっぱいになることはありません。入力キューがいっぱいになると、パケットは廃棄されます。

インターフェイスはアップしていても、高入力キュードロップが原因でデバイスを ping できない可能性があります。show interface コマンドで入力ドロップを確認できます。

Router1#show interface Serial0/0/0

Serial0/0/0 is up, line protocol is up

  MTU 1500 bytes, BW 1984 Kbit, DLY 20000 usec,
     reliability 255/255, txload 69/255, rxload 43/255
  Encapsulation HDLC, loopback not set
  Keepalive set (10 sec)
  Last input 00:00:02, output 00:00:00, output hang never
  Last clearing of "show interface" counters 01:28:49
  Input queue: 76/75/5553/0 (size/max/drops/flushes);
     Total output drops: 1760
  Queueing strategy: Class-based queueing
  Output queue: 29/1000/64/1760 (size/max total/threshold/drops)
     Conversations  7/129/256 (active/max active/max total)
     Reserved Conversations 4/4 (allocated/max allocated)
     Available Bandwidth 1289 kilobits/sec


!--- Output supressed

出力からわかるように、Input Queue Drop が high になっています。入力/出力キュードロップのトラブルシューティングについては、『入力キュードロップと出力キュードロップのトラブルシューティング』を参照してください。

traceroute コマンド

traceroute コマンドは、パケットが宛先に移動するときに実際に経由するルートを検出するのに使います。デバイス（たとえば、ルータまたは PC）は、User Datagram Protocol（UDP; ユーザデータグラムプロトコル）データグラムのシーケンスを、リモートホストの無効ポートアドレスに送信します。

3 つのデータグラムが送られ、それぞれの Time-To-Live（TTL; 生存可能時間）フィールド値が 1 に設定されています。TTL 値が 1 の場合には、データグラムがパス上の最初のルータに到達した時点で、すぐにタイムアウトになります。その後、このルータは、データグラムが期限切れになったことを示す ICMP Time Exceeded Message（TEM）で応答します。

次に、別の 3 つの UDP メッセージが送信され、それぞれの TTL 値は 2 に設定されているため、2 番目のルータは ICMP TEM を返します。このプロセスは、パケットが実際に他方の宛先に到達するまで続きます。これらのデータグラムは宛先ホストの無効なポートにアクセスしようとしているため、ICMP Port Unreachable メッセージが返され、ポートが到達不能であることを示します。このイベントは、終了の信号を traceroute プログラムに送ります。

ここでの目的は、各 ICMP TEM の送信元を記録し、宛先に到達するのにパケットがとったパスのトレースを提供することです。このコマンドのすべてのオプションについては、『Trace（特権コマンド）』を参照してください。

Router1#traceroute 34.0.0.4

Type escape sequence to abort.
Tracing the route to 34.0.0.4

  1 12.0.0.2 4 msec 4 msec 4 msec
  2 23.0.0.3 20 msec 16 msec 16 msec
  3 34.0.0.4 16 msec *  16 msec

Jan 20 16:42:48.611: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.615:     UDP src=39911, dst=33434
Jan 20 16:42:48.635: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.639:     ICMP type=11, code=0

!--- ICMP Time Exceeded Message from Router2.

Jan 20 16:42:48.643: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.647:     UDP src=34237, dst=33435
Jan 20 16:42:48.667: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.671:     ICMP type=11, code=0
Jan 20 16:42:48.675: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.679:     UDP src=33420, dst=33436
Jan 20 16:42:48.699: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.703:     ICMP type=11, code=0

これは、TTL=1で送信する最初のパケットのシーケンスです。最初のルータ(この場合はRouter2(12.0.0.2))はパケットをドロップし、送信元(12.0.0.1)にtype=11 ICMPメッセージを返します。これは、Time Exceeded Message（TEM）に相当します。

Jan 20 16:42:48.707: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.711:     UDP src=35734, dst=33437
Jan 20 16:42:48.743: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.747:     ICMP type=11, code=0

!--- ICMP Time Exceeded Message from Router3.

Jan 20 16:42:48.751: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.755:     UDP src=36753, dst=33438
Jan 20 16:42:48.787: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.791:     ICMP type=11, code=0
Jan 20 16:42:48.795: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.799:     UDP src=36561, dst=33439
Jan 20 16:42:48.827: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.831:     ICMP type=11, code=0

TTL=2 の場合には Router3（23.0.0.3）で同じプロセスが発生します。

Jan 20 16:42:48.839: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.843:     UDP src=34327, dst=33440
Jan 20 16:42:48.887: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:48.891:     ICMP type=3, code=3

!--- Port Unreachable message from Router4.

Jan 20 16:42:48.895: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:48.899:     UDP src=37534, dst=33441
Jan 20 16:42:51.895: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28,
 sending
Jan 20 16:42:51.899:     UDP src=37181, dst=33442
Jan 20 16:42:51.943: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56,
 rcvd 3
Jan 20 16:42:51.947:     ICMP type=3, code=3

TTL=3を使用すると、最終的にRouter4に到達します。今回は、ポートが無効なため、Router4はRouter1にtype=3、Destination Unreachable Message、およびcode=3のポート到達不能を意味するICMPメッセージを返信します。

次の表は、traceroute コマンド出力中に現れる可能性がある文字を一覧にしたものです。

IP traceroute テキスト文字

文字	説明
nn ミリ秒	各ノードについての、指定プローブ数に対するラウンドトリップ時間（ミリ秒）
*	プローブがタイムアウト
A	管理上の理由による禁止（例：, access-list）
Q	ソースクエンチ（宛先がビジー状態）
I	ユーザ割り込みテスト
U	ポート到達不能
H	ホスト到達不能
N	ネットワーク到達不能
P	プロトコル到達不能
T	[タイムアウト（Timeout）]
?	パケットタイプが不明

パフォーマンス

ping および traceroute コマンドを使用して、ラウンドトリップ時間（RTT）を取得します。これは、エコーパケットの送信および、アンサーバックの取得に必要な時間です。またこれは、リンクに対する遅延をおおまかに理解するのに便利です。しかし、この数字はパフォーマンス評価に使えるほど正確ではありません。

パケットの宛先がルータ自体である場合、このパケットはプロセススイッチされる必要があります。プロセッサは、このパケットからの情報を処理して、アンサーバックを送信する必要があります。これは、ルータの第一の目的ではありません。定義上、ルータはパケットをルート付けるように構築されています。ping に対する応答は、ベストエフォートサービスとして提供されます。

このことを説明するため、Router1 から Router2 への ping の実行例を次に示します。

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms

RTT は約 4 ミリ秒です。Router2 でプロセスを多用する機能を有効にした後、Router1 から Router2 へ ping を実行してください。

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/25/28 ms

これで、RTT が大幅に増加します。Router2 は非常にビジー状態であり、ping に対する応答は優先順位が高くありません。

ルータのパフォーマンスをテストするもっとよい方法として、ルータを通過するトラフィックを使うものがあります。

次にトラフィックはファーストスイッチングされ、ルータにより最高の優先度で処理されます。このことを説明するため、基本のネットワークに戻ってみましょう。

Router1 から Router3 へ ping します。

Router1#ping 23.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/32/32 ms

トラフィックは Router2 を通過する際、ファストスイッチされます。

Router2 でプロセスを多用する機能を有効にしてみましょう。

Router1#ping 23.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/32/36 ms

ほとんど違いはありません。これは、Router2 で、パケットが割り込みレベルで扱われるためです。

debug コマンドの使用

debug コマンドを発行する前に、『debug コマンドに関する重要な情報』を参照してください。

これまで使用してきたさまざまな debug コマンドによって、ping または traceroute コマンドを使用した場合に、どのようなことが起こるかがわかります。これらのコマンドは、トラブルシューティングにも役立ちます。しかし、実稼動環境では、debug は注意して使用する必要があります。使っている CPU が強力でない場合、またはプロセス交換されるパケットが大量にある場合、使用中のデバイスの処理速度が簡単に低下してしまう可能性があります。ルータに対する debug コマンドの影響を最小に抑える方法がいくつかあります。アクセスリストを使用して、監視が必要な特定のトラフィックに限定するのもその 1 つです。以下が一例です。

Router4#debug ip packet ?
  <1-199>      Access list
  <1300-2699>  Access list (expanded range)
  detail       Print more debugging detail

Router4#configure terminal
Router4(config)#access-list 150 permit ip host 12.0.0.1 host 34.0.0.4
Router4(config)#^Z

Router4#debug ip packet 150
IP packet debugging is on for access list 150

Router4#show debug
Generic IP:
  IP packet debugging is on for access list 150

Router4#show access-list
Extended IP access list 150
    permit ip host 12.0.0.1 host 34.0.0.4 (5 matches)

この設定では、Router4はアクセスリスト150に一致するデバッグメッセージのみを出力します。Router1からpingを送信すると、次のメッセージが表示されます。

Router4#
Jan 20 16:51:16.911: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:51:17.003: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:51:17.095: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:51:17.187: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:51:17.279: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3

これらのパケットは access-list と一致しないため、Router4 からの応答は表示されなくなります。応答を表示するには、次のコマンドを追加する必要があります。

Router4(config)#access-list 150 permit ip host 12.0.0.1 host 34.0.0.4
Router4(config)#access-list 150 permit ip host 34.0.0.4 host 12.0.0.1

次のような結果が得られます。

Jan 20 16:53:16.527: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:53:16.531: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending
Jan 20 16:53:16.627: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:53:16.635: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending
Jan 20 16:53:16.727: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:53:16.731: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending
Jan 20 16:53:16.823: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:53:16.827: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending
Jan 20 16:53:16.919: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3
Jan 20 16:53:16.923: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending

debug コマンドの影響を最小に抑えるもう一つの方法は、デバッグメッセージをバッファに入れ、デバッグをオフにした後に show log コマンドを使って表示するというものです。

Router4#configure terminal
Router4(config)#no logging console
Router4(config)#logging buffered 5000
Router4(config)#^Z

Router4#debug ip packet
IP packet debugging is on
Router4#ping 12.0.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 36/36/37 ms

Router4#undebug all
All possible debugging has been turned off

Router4#show log
Syslog logging: enabled (0 messages dropped, 0 flushes, 0 overruns)
    Console logging: disabled
    Monitor logging: level debugging, 0 messages logged
    Buffer logging: level debugging, 61 messages logged
    Trap logging: level informational, 59 message lines logged

Log Buffer (5000 bytes):

Jan 20 16:55:46.587: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100,
 sending
Jan 20 16:55:46.679: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100,
 rcvd 3

このように、ping および traceroute コマンドは、ネットワークアクセス障害をトラブルシューティングするために使用できる、非常に有用なユーティリティです。使い方は非常に簡単です。この 2 つのコマンドは、ネットワーク技術者によって最もよく使われているコマンドで、ネットワーク接続をトラブルシューティングするには、これらのコマンドを理解することが非常に重要です。

ping および traceroute コマンドについて

ダウンロードオプション

偏向のない言語

翻訳について

内容

概要

前提条件

要件

使用するコンポーネント

表記法

背景説明

ping コマンド

ping が失敗する理由

ルーティング問題

インターフェイスのダウン

access-list コマンド

Address Resolution Protocol（ARP）問題

遅延

正しい送信元アドレス

高入力キュードロップ

traceroute コマンド

パフォーマンス

debug コマンドの使用

関連情報

マニュアルの変更履歴

このドキュメントは役に立ちましたか?

シスコに問い合わせ

このドキュメントは次の製品に対応しています

ping および traceroute コマンドについて

ダウンロード オプション

偏向のない言語

翻訳について

内容

マニュアルの変更履歴

このドキュメントは役に立ちましたか?

シスコに問い合わせ

このドキュメントは次の製品に対応しています

ダウンロードオプション
