Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード

Updated: 2005 年 11 月 30 日

偏向のない言語

この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。

翻訳について

このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

データ シート

Cisco® ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カードは、コスト効率に優れた高密度の DS-1/EC-1 インターフェイス ソリューションを提供し、ネットワーク間で多数の DS-3 および EC-1 回線のハンドオフと集約を実現します。この高密度なカードを使用することで、シェルフ アセンブリの空きスロット数を増やし、異なるタイプのサービス インターフェイスを追加できるようになります。

製品概要

Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード（図 1）では、Telcordia 規格に準拠した 48 のインターフェイスが提供されます。44.736 Mbps の速度で送受信を行う GR-499-CORE DS-3 C-Bit または M2/3 フレーム/非フレーム インターフェイス、あるいは 75 Ω の同軸ケーブルを使用して 51.840 Mbps の速度で送受信を行う GR-253-CORE EC-1 インターフェイスの利用が可能です。Cisco Transport Controller クラフト マネージャでは､手動モードまたは自動モードによる DS-3 フレーム形式のプロビジョニングがサポートされ、各サービスのアクティブ化を簡単に実行できます。DS-3/EC-1 信号は、Cisco ONS 15454 シェルフ アセンブリの高密度 Electrical Interface Adapter（EIA; 電気インターフェイス アダプタ）パネルで終端されます。DS-3 インターフェイスは、セントラル オフィスまたは顧客宅内機器で、44.736 Mbps のプレシオシンクロナス伝送信号を終端するために使用されます。各 DS-3 信号は非同期 DS-3 マッピング モードで、GR-253-CORE カプセル化要件に従って、1 つの SONET STS-1 信号としてマッピングおよび伝送されます。STS-1 形式の出力信号は、Cisco ONS 15454 システムのクロスコネクト マトリクスを利用して他のサービスと多重化し、高速オプティカル サービス（OC-n）信号として伝送できます。EC-1インターフェイスは、51.840 Mbps の SONET 信号（セントラル オフィスの音声スイッチから送信されるのが一般的）を終端するために使用されます。各 EC-1 信号は GR-253-CORE に準拠してマッピングされ、1 つの SONET STS-1 として伝送されます。STS-1 形式の出力信号は、Cisco ONS 15454 システムのクロスコネクト マトリクスを利用して他の VT1.5 または STS-1 ベースの信号と多重化し、上位のオプティカル（OC-n）信号として伝送できます。

図 1 Cisco ONS 15454 48 ポート DS-3/EC-1 電気インターフェイス カード

48 ポート DS-3/EC-1 カードは、1:0（非保護）と 1:N、N?2 を含む、複数のカード保護オプションをサポートしています。カードは現用カードまたは保護カードとして動作するようにプロビジョニングできるため、調達すべきカード数および付随するコストを削減できます。48 ポート DS-3/EC-1 カードは、既存の Cisco ONS 15454 SONET 12 ポート DS-3 および 12 ポート EC-1 カードとの間で、回線レベルでの相互運用性をサポートしています。構成上の互換性がある場合、システムでは 12 ポート DS-3 または EC-1 カードから 48 ポート カードへのインサービス アップグレードがサポートされるため、ユーザはシェルフ アセンブリでサポートされるインターフェイスの数を増やしたり、設定数の DS-3/EC-1 インターフェイスを終端するために必要なシェルフ スロットの数を減らしたりできます。

システムのトラブルシューティングと障害分離を支援するために、48 ポート DS-3/EC-1 カードでは、SONET、DS-3、および EC-1 レベルでの近端および遠端のパフォーマンス モニタリング機能をサポートしています。また、Far-End Activation Code（FEAC）に基づく近端および遠端でのファシリティ（回線）設定と端末設定など、ループバックのサポートによって障害分離の行程はさらに簡素化されます。カードの前面プレートには、3 つのステータス インジケータがあります。FAIL LED（レッド）は、ハードウェアレベルの問題を表します。ACTIVE/STANDBY LED（グリーン/イエローの 2 色表示）は、カードをアクティブ カードまたは保護カードとして使用中であることを表します。SIGNAL FAIL LED（イエロー）は、着信ポートで問題が発生したことを表します。カードの個別のインターフェイス ポートの状態は、シェルフの液晶ディスプレイ（LCD）パネル、およびブラウザベースの Cisco Transport Controller クラフト インターフェイスを使用して確認できます。

アプリケーション

Cisco ONS 15454 Multiservice Provisioning Platform（MSPP; マルチサービス プロビジョニング プラットフォーム）にさまざまな密度の DS-3 および EC-1 カードを搭載することで、多数の DS-3 または EC-1 サービスの集約を必要とするサービス プロバイダーのハブ アプリケーションをサポートし、大規模なセントラル オフィスへと転送できます。これにより、コアネットワーク スイッチ、音声スイッチ、Add/Drop Multiplexer（ADM; アド/ドロップ マルチプレクサ）、ルータ、Digital Cross-connect System（DCS; デジタル クロスコネクト システム）、またはその他のネットワーキング装置へのハンドオフが可能になります（図 2）。

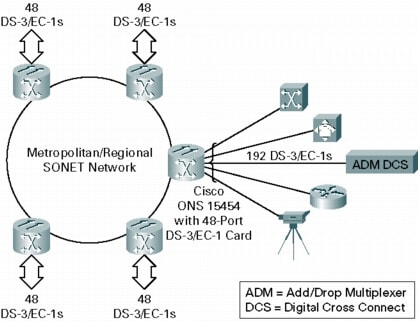

図 2 サービス プロバイダーの DS-3/EC-1 ハブ アプリケーション

48 ポート DS-3/EC-1 カードを使用すると、必要なシステムを削減できるため、関連機材の設置面積、電源、および DS-3/EC-1 サービスを終端するためのケーブル数を抑えることができます。

また、サービス カードの数を減らして、シェルフ スロットを他のサービスで利用することができます。図 3 には、12 ポート DS-3 カードを使用して 96 の DS-3 サービスを提供する、OC-192 ベースの Cisco ONS 15454 ネットワーク 要素を示します。図 4 には、同じ ONS 15454 で、48 ポート DS-3/EC-1 カードを使用した場合に提供可能な追加サービスを示します。

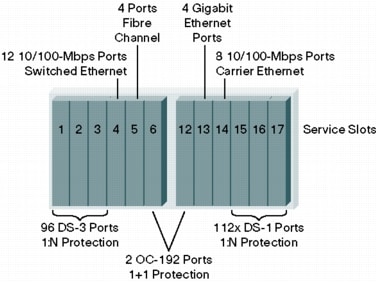

図 3 12 ポート DS-3/EC-1 カードを使用した Cisco ONS 15454 構成

図 4 48 ポート DS-3/EC-1 カードを使用した Cisco ONS 15454 構成

高密度の DS-3/EC-1 カードを使用すると、システム全体の柔軟性が大幅に向上し、メトロ ネットワークで使用されるさまざまな種類のサービスをサポートできるようになります。

主な機能と利点

Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 電気インターフェイス カードの機能は、次のとおりです。

  • 高密度のアーキテクチャ：1 つのシェルフから OC-192 に相当する DS-3/EC-1 サービスをドロップ可能
  • サービスの柔軟性：DS-3 および EC-1 をポートごとにプロビジョニング可能
  • 汎用性：12 ポート DS-3 または EC-1 カードから 48 ポート カードへのインサービス アップグレード（スロットによって異なる）
  • 混合保護グループ：1:N 保護グループの 48 ポート DS-3/EC-1 カードにより、12 ポート DS-3、12 ポート EC-1、および 48 ポート DS-3 カードを保護することで柔軟性を拡大（スロットによって異なる）
  • Capital Expenditure（CapEx; 資本コスト）の削減：高需要の DS-3/EC-1 サービス提供にかかるポートあたりのコストを削減
  • サービス プロビジョニングの簡素化：Far-End Activation Code（FEAC）要求に対する応答方法をプロビジョニング可能なため、ユーザはネットワーク動作の柔軟な管理が可能
  • 安定したトラブルシューティングと障害分離：DS-3、EC-1、および SONET ファシリティの完全なパフォーマンス モニタリング、近端および遠端でのファシリティと回線のループバック、J0 バイト セクション トレースおよび J1 バイト パス トレースのサポート

製品仕様

表 1 および表 2 に、Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 電気インターフェイス カードの仕様を示します。

表 1 適合規格

国
SONET プラットフォームカナダ
欧州連合
香港
日本
韓国
メキシコ
米国
Electromagnetic Compliance（EMC; 電磁適合性）- クラス AETSI 300-386-TC
Telcordia Technologies Network Equipment Building Standards（NEBS）GR-1089-CORE, Issue 3
（Level 3、Type 2、および Type 4）
CISPR 22、CISPR 24
IC ICES-003 Issue 3, 1997
FCC 47CFR15
EN55022、EN55024
製品安全性Telcordia Technologies NEBS GR-1089-CORE, Issue 3（Level 3、Type 2、および Type 4）
IEC 60950-1/EN 60950-1, 1st Edition
UL and cUL/CSA 60950-1 1st Edition
環境仕様Telcordia Technologies NEBS GR-63-CORE, Level 3
ETS 300 019-2-1（Storage, Class 1.1）
ETS 300 019-2-2（Class 2.3）
ETS 300 019-2-3（Class 3.1E）
お客様の要件AT&T Network Equipment Design Specification（NEDS）
SBC（TP76200MP）
Verizon TCG Checklist
MCI/WorldCom ESD


表 2 製品仕様

パラメータ値
信号インターフェイスDS-3、44.736 Mbps ± 20 ppm、Telcordia GR-499-CORE および ITU-T G.703
EC-1、51.840 Mbps、Telcordia GR-253-Core
ペイロードのフレーミングDS-3：C-Bit、M23、フレームなし。自動または手動プロビジョニング
EC-1：SONET フレーム
カード保護機能1:0（非保護）
1:N、N?2
　現用スロット：1、2、または16、17
　保護スロット：3（A 側スロット）および 15（B 側スロット）
カードのアップグレード
（スロットよって異なる）		12 ポート DS-3 カードから 48 ポート DS-3/EC-1 カード、1:N、N?2 保護グループ
12 ポート EC-1 カードから 48 ポート DS-3/EC-1 カード、1:1 保護グループから 1:N、N?2
回線ビルドアウト0 ～ 225 フィート
226 ～ 450 フィート
パフォーマンス モニタリングDS-3、EC-1、および SONET
ループバック モード近端および遠端ファシリティ/回線とターミナル
FEAC：
  • プロビジョニング可能な応答モード
  • 伝送サポート
パス トレースJ1 バイト
セクション トレースJ0 バイト
カードレベル インジケータFail LED（レッド）- ハードウェアの問題
ACT/STBY LED（グリーン/オレンジ）- カードのアクティブまたはスタンバイ状態
SF LED（イエロー）- 回線の信号障害
物理寸法1 スロットの幅
高さ 321.3 ×幅 18.2 ×奥行 228.6 mm（高さ 12.65 ×幅 0.716 ×奥行 9 インチ）
電力
公称
最大		42 W
45 W
温度および湿度
動作
保管		-40 ～ 65°C（-40 ～ 149°F）、5 ～ 95%、結露しないこと
-40 ～ 85°C（-40 ～ 185°F）、5 ～ 95%、結露しないこと


システム要件

表 3 に、48 ポート DS-1/EC-1 カード搭載時の Cisco ONS 15454 システム要件を示します。

表 3 システム要件

システム パラメータ値
シェルフ アセンブリ15454-SA-HD
Electrical Interface Assembly（EIA; 電気インターフェイス アセンブリ）パネルUniversal Backplane Interface Connector（UBIC）または 96 ポート mini-BNC
プロセッサTCC2 および TCC2P
クロスコネクトXC-10G
システム ソフトウェアDS-3 では リリース 5.0（SONET）
DS-3 および EC-1 では リリース 6.0 以上（SONET）
スロット互換性スロット 1 ～ 3、15 ～ 17


発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 4 に、Cisco ONS 15454 48 ポート DS-3/EC-1 インターフェイス カードの発注コードを示します。

表 4 発注情報

製品の説明製品番号
Cisco ONS 15454 SONET 48 ポート DS-3/EC-1 インターフェイス カード、DS-3、48 回線、工業用温度、SONET システム15454-DS3EC1-48


サービスおよびサポート

シスコシステムズは、お客様の成功を確かなものにするため、さまざまな新しいサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワーク インテリジェンスの強化や事業拡張を進めていただくためにシスコのサービスをぜひお役立てください。サービスについての詳細は、以下の URL を参照してください。

テクニカル サポート サービス
http://www.cisco.com/jp/go/tac/

サービス プログラム
http://www.cisco.com/jp/service/contact/

関連情報

Cisco ONS 15454 の詳細については、http://www.cisco.com/jp/product/hs/optical/ons15454/ をご覧ください。
