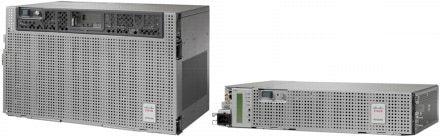

データ シートCisco Network Convergence System 2000製品の概要Cisco® Network Convergence System 2000(NCS 2000)は、将来のネットワークに求められる、タッチレス プログラマビリティ、大規模システム対応性、マルチ レイヤ コンバージェンス、超長距離性能を備えた、高密度波長分割多重通信(DWDM)ソリューションの業界ベンチマークとなる製品です。
ROADM の先進性10 年前、ONS 15454 MSTP が再構成可能な光アド/ドロップ マルチプレクサ(ROADM)技術をメインストリームに押し出し、サービス プロバイダー、政府機関、そして企業による運用しやすい規模に合わせた、シンプルでも統合された DWDM ネットワークの導入が可能になりました。今回、nLight ROADM 技術を導入した NCS 2000 がシスコの ROADM ポートフォリオに加わりました。汎用的で全方向性かつ回線争奪不要のアド/ドロップによるタッチレスの再構成をサポートすることで、nLight ROADM 上に構築されるネットワークは手動による干渉なしに、新しい帯域幅の要請、ネットワーク障害ルート回避、動的なトポロジ調整に速やかに対応できます。高度にメッシュ化されたネットワークは、最大 16 段階/カード、合計 32 段階のサポートからメリットを享受できる一方で、距離に対するシステム容量を柔軟に最適化できるためフレキシブル スペクトル性能がネットワーク効率を劇的に改善します。最終的には、ファイバ ペアごとに最大 26 テラビット/秒の容量を達成することができます。 次世代増幅器NCS 2000 は、ラマンとエルビウム ドープ ファイバ増幅器(EDFA)技術を最適に組み合わせたハイブリッド増幅器を採用しています。これはエルビウム ドープ ラマン増幅器または EDRA として知られています。EDRA はコンパクトで実装しやすく、長距離の高ビット レート転送にとって重要な超低ノイズ指数を備えています。このプラットフォームは、コヒーレント最適化 EDFA、高電源カウンタ、共伝播ラマン増幅器など、さまざまな光回線増幅器に対応しており、多様なネットワークのニーズに応えています。 最適化 100Gシスコは 100G 技術のイノベーションを継続し、nLight Silicon を CPAKTM プラガブル トランシーバを介したクライアントに向き合うインターフェイスとして拡張しました。CPAK の非常にコンパクトな寸法と低電力消費によって、標準ベースの 100GBASE-LR4 クライアント インターフェイス付きのシングル スロット 100G コヒーレント DWDM ライン カードが実現しました。その結果、ラック ユニット当たりの 100G トランスポンダに対し高いシステム密度が生まれました。最先端のコヒーレント デジタル信号プロセシング技術が EDFA のみのネットワークで最長 3000 km、ラマン増幅器を採用したネットワークで最長 4800 km の非再生距離を可能にしました。 マルチ レイヤ ネットワーク インテリジェンスNCS 2000 の Wavelength Switched Optical Network(WSON)コントロール プレーン アーキテクチャは、波長特性と光減損を認識して GMPLS 機能を拡張し、動的なサービス プロビジョニングとタッチレス DWDM ネットワーク上の復旧を可能にします。シスコの nLight コントロール プレーンを活用して、NCS 2000 はパケット レイヤ デバイスと相互通信し、サービス プロビジョニングを自動化し、ヒューマン エラーを除去し、高度な障害復旧を行います。 スムーズなプラットフォーム統合と相互運用性Cisco Network Convergence System の主要コンポーネントとして、NCS 2000 はネットワーク要素、ネットワーク管理、コントロール プレーン レベルで、NCS 4000 および NCS 6000 とスムーズに連携します。また、NCS 2000 は ONS 15454 MSTP ライン カード、ネットワーク レベルの相互運用性と統一管理に完全対応しています。これによってお客様は既存の ONS 15454 MSTP を使って簡単に移行することができます。 シャーシCisco NCS 2000 には 2 種類のシャーシがあります。Cisco NCS 2006 シャーシは、高さ 6RU でサービス カード用に 6 スロット備えています(図 1)。一方 NCS 2002 は高さ 2RU でサービス カード用スロットを 2 つ備えています。表 1 に、機能の比較を示します。 表 1 機能の比較

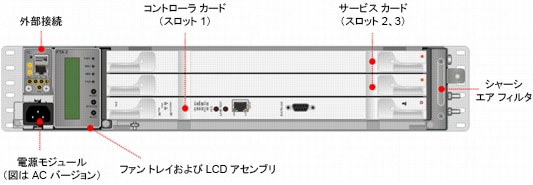

DC または AC 電源入力付きの Cisco NCS 2000 シリーズ シャーシを構成できます。DC 電源モジュールは、ANSI と ETSI スタイルの電源接続の両方に対応したコネクタを備えており、汎用的な仕様になっています。AC 電源モジュールはシングル入力で、110 VAC 〜 240 VAC、50 Hz 〜 60 Hz の電源入力に対応するため、こちらも汎用的です。 Cisco NCS 2000 シリーズ シャーシには組み込みのメモリ モジュールがあり、ソフトウェア パッケージ、IP アドレス、および回線データベースをバックアップできます。そのため、コスト重視のアプリケーションではシンプレックス モードがより魅力的です。この組み込みのバックアップ メモリによって、平均修復時間(MTTR)を短縮し、運用を簡素化することができます。また、Cisco NCS 2000 シリーズのシャーシには、最大 12 個のパッシブ デバイスを接続でき、USB ケーブルでインベントリ管理を行えます。Cisco ONS 15216 および NCS 2000 シリーズの一部のパッシブ デバイスは、デバイス情報を持った ROM であり、USB ポートからアクセスできます。シャーシ ECU(図 2)に接続すると、これらのデバイスが Cisco Transport Controller インベントリ管理画面に表示されます。 マルチ シェルフ管理によって複数の(最大 50)NCS 2006 シェルフを 1 つのターゲット ID(TID)と IP アドレスを使って 1 つのネットワーク要素として管理することができます。これによって、膨大な数の ROADM 段階および/またはサービス カードを持つノード構築が容易になります。 Cisco NCS 2006 と NCS 2002 を 19、21、23 インチのラックまたはキャビネットにマウントできます。ブラケットはシェルフ アセンブリに付属していますが、設置空間に合わせて注文することもできます。オプションで 21 インチおよび 23 インチのエア ディフレクタをインストールできます。エア フローは横方向ですが、ディフレクタを追加して前方から後方そして前方から前方へも空気を流すことができます。21 インチ構成におけるエアフローは、前方から上方向にすることもできます(図 3 と 図 4)。 転送シェルフ コントローラと転送ノード コントローラNCS 2000 は、ONS 15454 MSTP の拡張転送シェルフ コントローラ(TSCE)と拡張転送ノード コントローラ(TNCE)を利用しています。TSC は、タイミング機能、通信機能、マルチ シェルフ管理機能そしてインターフェイスを備えており、インベントリ管理とノード制御のためのアラーム発信と選択パッシブ デバイスへの接続が可能です。TNC は、OC-3/STM-1 に加えてファスト イーサネット接続とギガビット イーサネット接続に対応した OSC 停止機能をオプションで装備することができます。 管理Cisco NCS 2000 は Cisco Transport Controller が管理し、次のような既存の機能も引き続き利用できます。
統合型ソフトウェアの機能に加え、Cisco NCS 2000 は、高性能でありながら使いやすいネットワーク設計ツールである Cisco Transport Planner によってサポートされます。このツールは、ユーザ フレンドリーな Java ベースのアプリケーションで、シスコが開発から試験までを完全に行いました。お使いのネットワーク パラメーターに基づいて DWDM ネットワークのモデリングと最適化に利用できます。 製品仕様表 2 〜 7 は、Cisco NCS 2006 および 2002 モジュールの仕様とそのほかの情報を示しています。 表 2 Cisco NCS 2006 モジュールの仕様
表 3 Cisco NCS2002 2006 モジュールの仕様
表 4 NCS 2006 および NCS 2002 用共通設備
表 5 Cisco NCS 2000 ケーブル
※「20A用ですのでご注意ください」 表 6 NCS 2006 製品の仕様
1 「短期間」とは、連続 96 時間以下で、1 年間で合計 15 日以下の期間を指します。 表 7 NCS 2002 製品の仕様
適合標準規格表 8 は、法規制標準コンプライアンスと適合規格についてまとめたものです。 表 8 法規制標準コンプライアンスと適合規格
購入情報シスコ製品の購入方法については、シスコの「購入案内」のページおよび表 9 〜 10 を参照してください。ソフトウェアをダウンロードするには、Cisco Software Center: 表 9 Cisco NCS 2006 購入情報
表 10 Cisco NCS 2002 購入情報
表 11 Cisco NCS 2000 ラインカードおよびコンポーネント
集中型 IP+ 光ソリューション移行向けシスコ サービスシスコとそのパートナーが提供するサービスは、お客様のシスコ集中型 IP + 光ソリューションへの投資から迅速かつコスト効率良く最大限の価値を引き出します。高速移行とカットオーバーが可能なように、お客様のソリューションを設計し、実装し、検証します。インターワーキングへ向けてすべてのステップを調整し、お客様のチームを強化します。そして未来のチャンスを最大限活用します。詳しくは http://www.cisco.com/go/spservices/ をご覧ください。 保証シスコ製品に適用可能な製品の保証期間とその他の情報については、http://www.cisco.com/go/warranty/ をご覧ください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
