Aggiornare i driver di HBA Qlogic sui server Windows

Introduzione

In questo documento viene descritto il processo di aggiornamento dei driver degli HBA dalle schede Qlogic dei server Windows.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• UCS serie C
• Sistema operativo Windows Server.
• Adattatori HBA Qlogic

Componenti utilizzati nella dimostrazione

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• UCS-C240-M6S
• Versione firmware: 4.3(5.250030)
• Windows Server 2022
• Adattatore HBA Qlogic - Cisco QLE2692 Adattatore x8 da FC a PCIe da 16 Gb a due porte Gen3 - UCS-PCIE-QD16GF

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Configurazione

In questa procedura viene descritto come aggiornare i driver dell'HBA Qlogic sui server UCS serie C con sistema operativo Windows Server.

Preparazione per l'aggiornamento:

• Convalidare i driver conformi dall'elenco di compatibilità hardware di Cisco UCS per la combinazione hardware/software/firmware specifica.

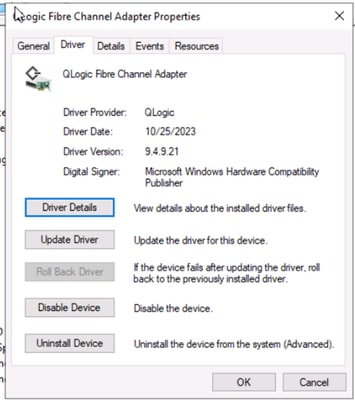

• Verificare i dettagli correnti del driver degli HBA Qlogic.

Per Windows:

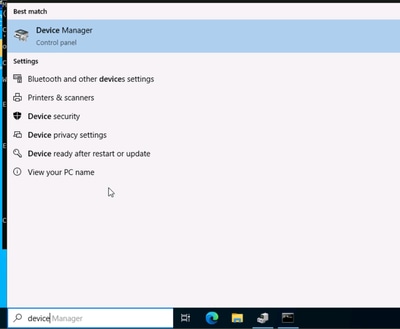

• Aprire Gestione periferiche.

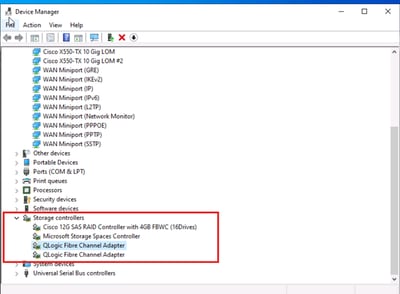

Espandere i controller di storage e selezionare Qlogic Fabric Channel Adapter.

• Scaricare i driver da Cisco Software Central.
• Scaricare l'ISO del driver sul server Windows.

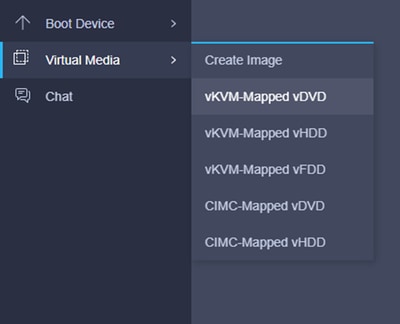

• Mappare il file ISO: In questo esempio, per copiare il contenuto nel sistema operativo è stato utilizzato vMedia mappato a vKVM. Se il sistema operativo dispone di accesso a Internet, è possibile scaricare direttamente il driver ISO. È possibile utilizzare altre opzioni per trasferire il file come NFS, TFTP, SCP e così via.

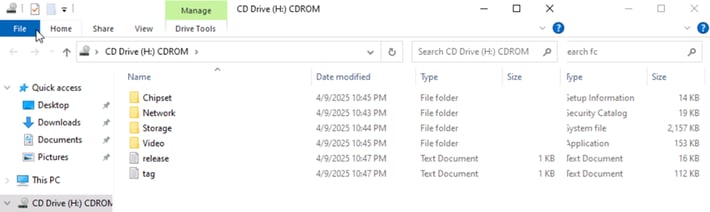

• Individuare la cartella di archiviazione:

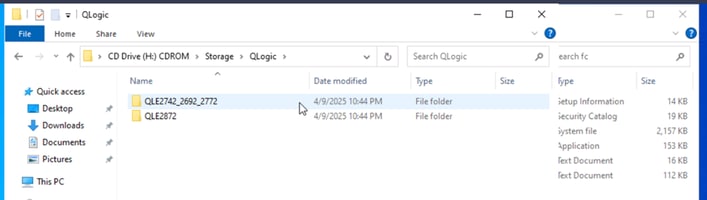

• Scegliere la cartella appropriata con l'adattatore Qlogic desiderato.  Per questo esempio, il QLE2692.

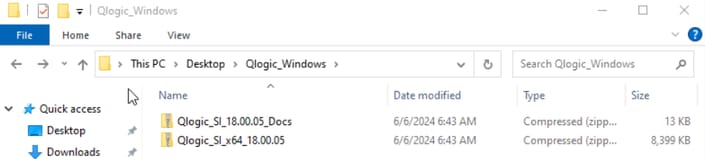

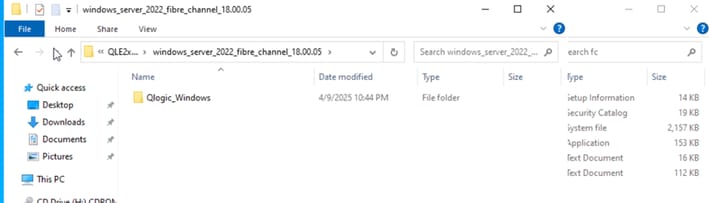

• Copiare la cartella appropriata, in questo esempio la cartella Qlogic_Windows, in un percorso noto.

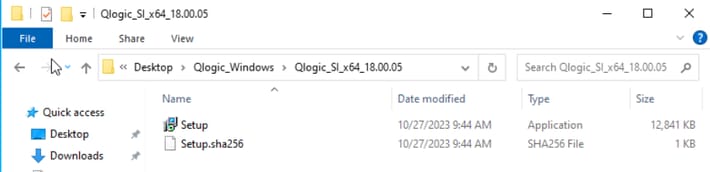

• Decomprimere il file. Sono disponibili due cartelle: una contiene la documentazione pertinente, l'altra contiene i file necessari per l'aggiornamento.

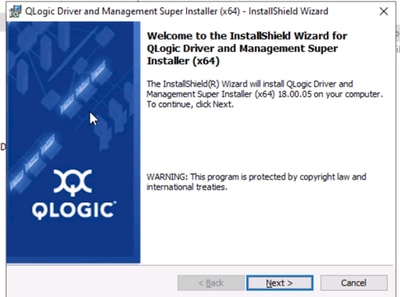

• Eseguire l'Installazione guidata e continuare.

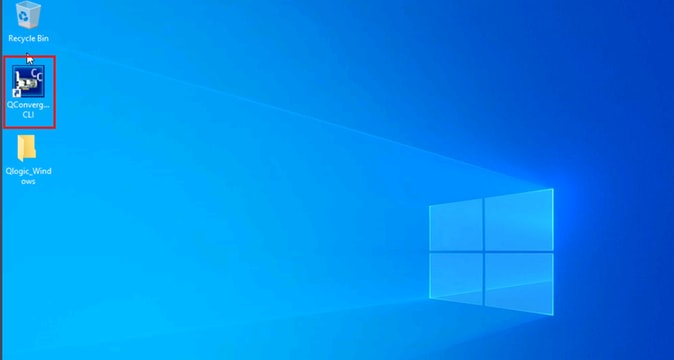

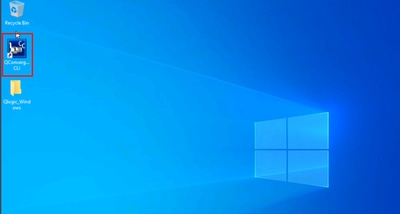

L'eseguibile "QConvergence Console CLI" diventa quindi disponibile per l'esecuzione di diverse operazioni nella scheda Qlogic.

Estrazione dei driver

 Utilizzando CMD di Windows, passare alla directory dell'applicazione setup.exe per semplificarne l'utilizzo.

• Eseguire questo comando ed estrarre i driver in un percorso specifico.

Start /wait Setup.exe /a $msipath$ EXTRACTDRIVERS=1 TARGETDIR=""

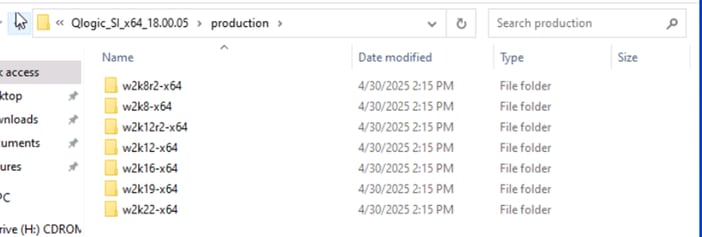

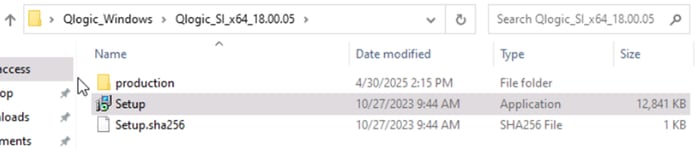

Dopo l'estrazione, viene creata una cartella denominata "production" contenente i driver.

Aggiornare i driver

Dopo aver estratto i file dei driver, procedere con l'aggiornamento.

Aprire Gestione dispositivi, espandere i controller di archiviazione, selezionare la scheda canale fabric Qlogic e fare clic su Aggiorna driver.

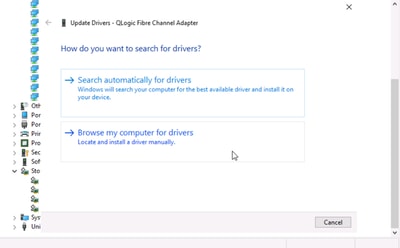

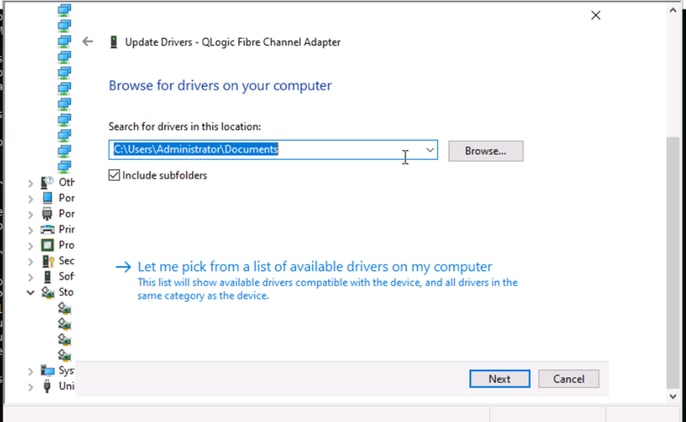

• Selezionare "Cerca driver nel computer".

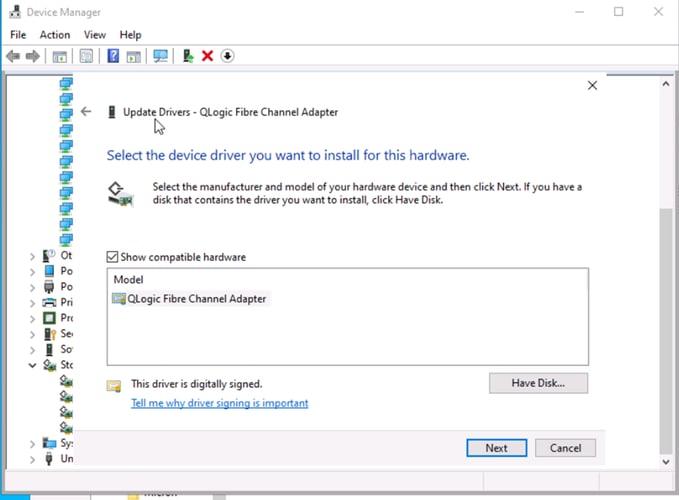

• Scegliete la seconda opzione "Consentitemi di scegliere da un elenco..."

• Fare clic su "Disco driver..."

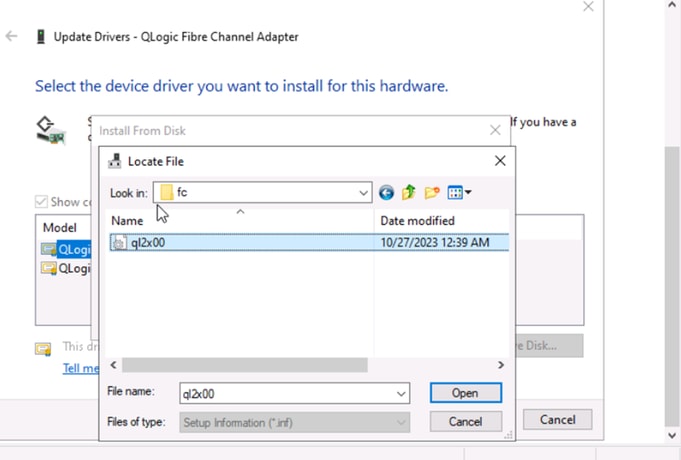

• Individuare il percorso in cui si trovano i driver e scegliere il nuovo driver:

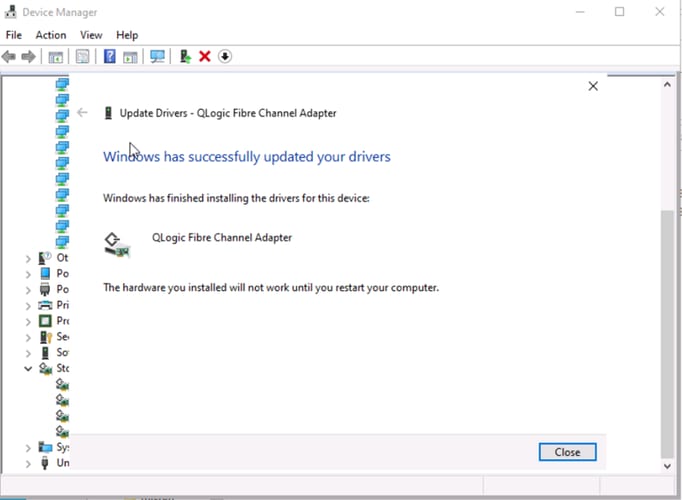

• Fare clic su Avanti e completare l'installazione.

• Riavviare il server per rendere effettive le modifiche.

Verifica

Per convalidare i driver installati, è possibile procedere in due modi:

1. Gestione dispositivi:

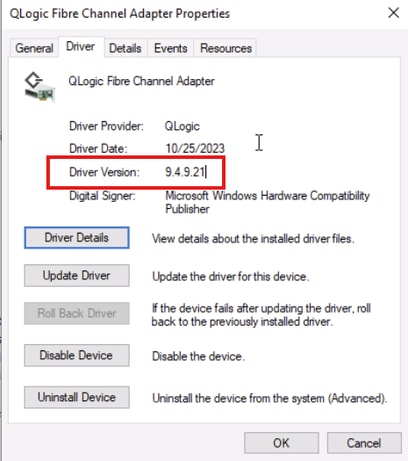

Aprire Device Manager, espandere i controller di storage e selezionare Qlogic Fabric Channel Adapter.

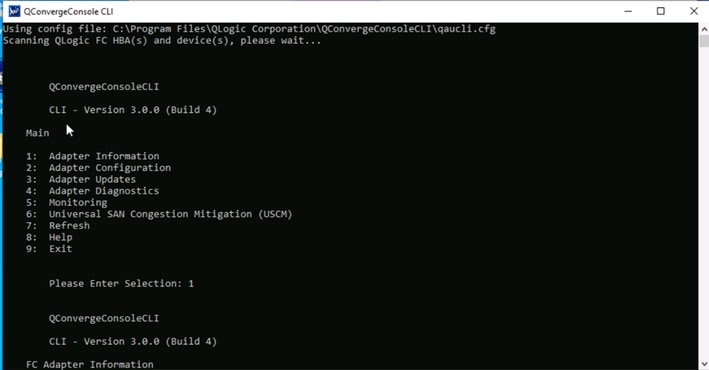

2. CLI Qlogic:

Le opzioni 1 e 3 offrono una panoramica dello stato dell'interfaccia, del firmware corrente e della versione/degli aggiornamenti del driver.

Processo di aggiornamento completato.
