Introduzione
In questo documento viene descritto come configurare Border Gateway Protocol (BGP) Multipath in Cisco Secure Firewall Threat Defense.
Prerequisiti
Requisiti
Cisco raccomanda la conoscenza dei seguenti argomenti:
- Configurazione BGP su Cisco Secure Firewall Threat Defense (FTD)
- Generale BGP
- Cisco Secure Firewall Management Center (FMC)
Componenti usati
Le informazioni di questo documento si basano sulla seguente versione software e hardware:
- Cisco FTD versione 7.6
- Cisco FMC versione 7.6
Avvertenza: Le reti e gli indirizzi IP menzionati in questo documento non sono associati a singoli utenti, gruppi o organizzazioni. Questa configurazione è stata creata esclusivamente per l'uso in ambienti lab.
Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.
Premesse
In questo documento viene descritto come configurare la condivisione del carico BGP Multipath in Firepower Threat Defense quando si riceve un percorso alla stessa destinazione da router diversi nello stesso AS (ad esempio, lo stesso ISP).
BGP Multipath consente l'installazione nella tabella di routing IP di più percorsi BGP a costo uguale allo stesso prefisso di destinazione. Il traffico diretto al prefisso di destinazione viene quindi condiviso su tutti i percorsi installati.
Questi percorsi vengono aggiunti alla tabella di routing insieme al percorso migliore per la condivisione del carico. Il protocollo BGP Multipath non influenza il processo di selezione del percorso migliore. Ad esempio, un FTD seleziona ancora un percorso come il migliore in base all'algoritmo e annuncia questo miglior percorso ai suoi peer BGP.
Per essere qualificati come percorsi multipli, i percorsi alla stessa destinazione devono corrispondere al percorso migliore nelle seguenti caratteristiche:
- Peso
- Preferenza locale
- Lunghezza AS-PATH
- Codice origine
- Discriminatore Multi Exit (MED)
Effettuare una delle seguenti operazioni:
- AS o sub-AS adiacente (prima dell'aggiunta di BGP Multipath)
- AS-PATH (dopo l'aggiunta di BGP Multipath)
Alcune funzionalità BGP Multipath impongono ulteriori requisiti ai candidati a percorsi multipli:
- Il percorso deve avere origine da un router adiacente esterno o di confederazione (eBGP).
- La metrica IGP per l'hop successivo BGP deve corrispondere alla metrica IGP del percorso migliore.
Per i candidati interni a percorsi multipli BGP (iBGP), si applicano i seguenti requisiti aggiuntivi:
- Il percorso deve essere appreso da un sistema adiacente interno (iBGP).
- La metrica IGP per l'hop successivo BGP deve corrispondere alla metrica IGP dei percorsi migliori, a meno che il router non sia impostato per i percorsi multipli iBGP di costo diseguale.
BGP inserisce nella tabella di routing IP n i percorsi ricevuti più di recente dai candidati a percorsi multipli, dove n è il numero di percorsi da installare nella tabella di routing, come specificato quando si configura BGP Multipath. L'intervallo di valori per n è compreso tra 1 e 8 per FTD. Il valore predefinito, quando il multipath è disabilitato, è 1.
Nota: il next-hop-self equivalente viene eseguito sul percorso migliore scelto tra i multipath eBGP prima di essere inoltrato ai peer interni.
Configurazione
Diagramma
Esempio di rete
Configurazione BGP
Selezionare Dispositivi > Gestione dispositivi > Modifica dispositivo > Routing > BGP > IPv4 per configurare BGP dopo averlo abilitato.
Configurazione BGP
Configurazione BGP da LINA:
router bgp 177
bgp log-neighbor-changes
bgp router-id 1.1.x.x
bgp router-id vrf auto-assign
address-family ipv4 unicast
neighbor 10.197.200.72 remote-as 188
neighbor 10.197.200.72 transport path-mtu-discovery disable
neighbor 10.197.200.72 activate
neighbor 10.197.200.227 remote-as 188
neighbor 10.197.200.227 transport path-mtu-discovery disable
neighbor 10.197.200.227 activate
no auto-summary
no synchronization
exit-address-family
!
Due router BGP adiacenti dallo stesso AS:
ftd1# show bgp summary
BGP router identifier 1.1.x.x, local AS number 177
BGP table version is 9, main routing table version 9
2 network entries using 400 bytes of memory
4 path entries using 320 bytes of memory
1/1 BGP path/bestpath attribute entries using 208 bytes of memory
1 BGP AS-PATH entries using 40 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 968 total bytes of memory
BGP activity 4/2 prefixes, 10/6 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
10.197.200.72 4 188 67 66 9 0 0 01:10:15 1
10.197.200.227 4 188 60 60 9 0 0 01:00:56 1
Si noti che sono disponibili due route valide ricevute per la stessa rete di destinazione, una per ogni router adiacente.
ftd1# show bgp 192.168.10.0 255.255.255.0
BGP routing table entry for 192.168.10.0/24, version 9
Paths: (2 available, best #2, table default)
Advertised to update-groups: 3
188 200
10.197.200.227 from 10.197.200.227 (3.3.x.x)
Origin incomplete, localpref 100, valid, external
188 200
10.197.200.72 from 10.197.200.72 (2.2.x.x)
Origin incomplete, localpref 100, valid, external, best
Il percorso migliore selezionato e installato nella tabella di routing è quello ricevuto dalla versione adiacente 10.197.200.72.
ftd1# show route bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF
Gateway of last resort is not set
B 192.168.10.0 255.255.255.0 [20/0] via 10.197.200.72, 00:01:55
Configurazione BGP Multipath

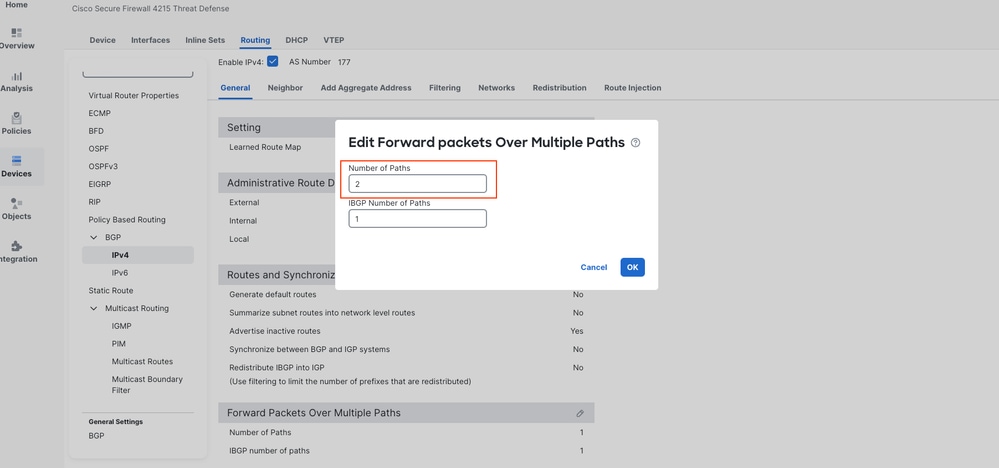

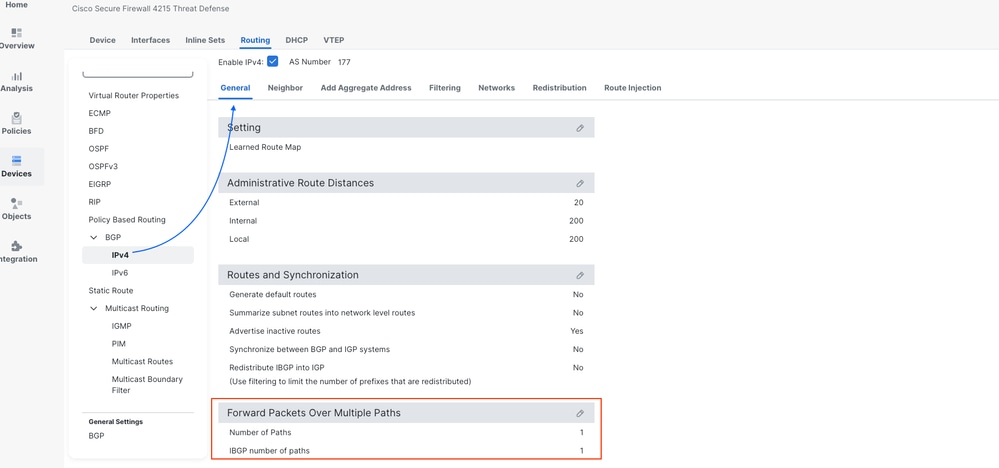

Configurare BGP multi path in Devices > Device management > Edit Device > Routing > BGP > IPv4 > Edit Forward Packets over Multiple Paths.
BGP Multipath in FMC
BGP Multipath in FMC
Salvare le modifiche e distribuire.
Verifica
Configurazione BGP da LINA dopo l'abilitazione di multipath:
ftd1# sh run router
router bgp 177
bgp log-neighbor-changes
bgp router-id 1.1.x.x
bgp router-id vrf auto-assign
address-family ipv4 unicast
neighbor 10.197.200.72 remote-as 188
neighbor 10.197.200.72 transport path-mtu-discovery disable
neighbor 10.197.200.72 activate
neighbor 10.197.200.227 remote-as 188
neighbor 10.197.200.227 transport path-mtu-discovery disable
neighbor 10.197.200.227 activate
maximum-paths 2
no auto-summary
no synchronization
exit-address-family
Si noti che la m precede una delle route che indicano percorsi multipli
ftd1# show bgp
BGP table version is 11, local router ID is 1.1.x.x
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*m 192.168.10.0 10.197.200.227 0 188 200 ?
*> 10.197.200.72 0 188 200 ?
ftd1# show bgp 192.168.10.0 255.255.255.0
BGP routing table entry for 192.168.10.0/24, version 11
Paths: (2 available, best #2, table default)
Multipath: eBGP
Advertised to update-groups: 3
188 200
10.197.200.227 from 10.197.200.227 (3.3.x.x)
Origin incomplete, localpref 100, valid, external, multipath
188 200
10.197.200.72 from 10.197.200.72 (2.2.x.x)
Origin incomplete, localpref 100, valid, external, multipath, best
Si noti che ora nella tabella di routing sono installate due route alla stessa destinazione dopo l'abilitazione del multipath BGP.
ftd1# show route bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
SI - Static InterVRF
Gateway of last resort is not set
B 192.168.10.0 255.255.255.0 [20/0] via 10.197.200.227, 00:01:17
[20/0] via 10.197.200.72, 00:01:17
Risoluzione dei problemi
1. Verificare la configurazione BGP:
Utilizzare il comando show bgp per controllare la tabella BGP e verificare che più percorsi siano contrassegnati come multipat.
Confermare che Numero di percorsi sia configurato per consentire più percorsi.
2. Controllare gli attributi del percorso:
Verificare che i percorsi dispongano degli stessi attributi BGP richiesti per i percorsi multipli; ad esempio spessore, preferenza locale, lunghezza percorso AS e così via.
3. Verifica della condivisione del carico:
Utilizzare il comando show route per verificare che i percorsi siano utilizzati per la condivisione del carico. L'output deve mostrare più percorsi per la stessa destinazione.
Domande e risposte
1.Il comando bgp bestpath as-path multipath-relax è supportato in FTD tramite Flex config per la condivisione del carico?
No, è già presente un miglioramento per il supporto di questa funzionalità in FTD/ASA. ID bug Cisco CSCvw1654
