Introduzione

In questo documento viene descritto il flusso di lavoro 'Access Point Refresh' in Cisco Catalyst Center per sostituire i vecchi access point con access point di ultima generazione.

Descrizione

Questo flusso di lavoro assiste gli amministratori di rete copiando automaticamente la configurazione e le informazioni dal punto di accesso precedente che viene sostituito al nuovo punto di accesso. Questi dettagli vengono trasferiti nel nuovo punto di accesso dopo l'aggiornamento, pertanto gli amministratori di rete non devono configurarli manualmente, riducendo i tempi di inattività:

• Nome punto di accesso
• Posizione punto di accesso
• Modalità AP (solo locale e Flex)
• Configurazione ad alta disponibilità WLC del punto di accesso - Nome e configurazione IP del controller wireless primario, secondario e terziario, priorità di failover AP
• Configurazioni dei tag AP (tag Policy, tag Site e tag RF). Gruppi AP in caso di AireOS
• Stato del LED del punto di accesso, livello di luminosità del LED del punto di accesso
• Posizione mappa punto di accesso
• Azimuth e elevazione dell'antenna AP

Questo flusso di lavoro supporta vari tipi di installazione, tra cui l'automazione wireless con provisioning intento, solo garanzia, configurazione per dispositivo wireless o automazione campus e wireless SD-Access. È possibile aggiornare un massimo di 250 punti di accesso per workflow. Non esistono limiti al numero di flussi di lavoro che è possibile creare

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti

• Catalyst 9800 Wireless Controller e Access Point
• Automazione e provisioning wireless di Catalyst Center
• Cisco AP Plug and Play (PnP)
• Implementazioni Catalyst Center Assurance
• Configurazione Per Dispositivo Di Catalyst Center

Componenti usati

• Catalyst Center versione 2.3.7.10
• Catalyst 9800 Wireless Controller con Cisco IOS® XE release 17.15.3
• Access point wireless Cisco

Scenari d'uso del flusso di lavoro Aggiornamento punti di accesso

A un livello elevato, il flusso di lavoro di aggiornamento del punto di accesso presenta due casi di utilizzo principali: Automazione e garanzia.

• Caso di utilizzo automazione: Si applica agli access point con provisioning o destinati a tale provisioning con l'automazione basata su intento di Catalyst Center con profili di rete sia in ambienti SD-Access (SDA) che non SDA.
• Assurance Use Case: Per implementazioni in cui Catalyst Center viene utilizzato esclusivamente per la sicurezza e/o la configurazione per dispositivo, senza eseguire il provisioning degli access point tramite Catalyst Center.

Questa tabella riepiloga le funzionalità supportate nei casi di utilizzo

Scenario corrente	Migrazione a	Supporto
AireOS (Assurance)	C9800 (Automazione)	Supportato
AireOS (Assurance)	C9800 (Assurance)	Supporto futuro
AireOS (Automazione)	C9800 (Automazione)	Supportato
AireOS (Automazione)	C9800 (Assurance)	Supporto futuro
C9800 (Assurance)	C9800 (Assurance)	Supportato *
C9800 (Automazione)	C9800 (Automazione)	Supportato

* All'interno dello stesso controller wireless

Passaggi di alto livello per l'aggiornamento dell'access point: Per completare correttamente un aggiornamento dell'access point, è necessario eseguire i quattro passaggi seguenti:

1. Creazione di un'attività del flusso di lavoro di aggiornamento AP su Cisco Catalyst Center
2. Scollegare fisicamente i vecchi access point dalla rete.
3. Collegamento fisico dei nuovi access point in rete.
4. Caricamento dei nuovi access point tramite sincronizzazione dell'inventario WLC o Plug and Play AP in Cisco Catalyst Center

Nota: L'ordine di creazione del flusso di lavoro e di connessione/disconnessione fisica dei punti di accesso è flessibile. Tuttavia, per essere completato correttamente, il vecchio access point deve essere contrassegnato come non raggiungibile nell'inventario del Catalyst Center e il nuovo access point deve essere raggiungibile (nell'inventario dopo la connessione a un WLC o sulla pagina Plug and Play, pronta per la richiesta). Per il Plug and Play, il nuovo punto di accesso è già disponibile e pronto per essere richiesto oppure deve arrivare in un secondo momento, dopo la creazione e l'invio dell'attività del flusso di lavoro di aggiornamento.

Caso di utilizzo dell'automazione

Questa opzione è adatta quando la rete wireless è stata progettata e configurata da Catalyst Center utilizzando costrutti di automazione basata su intento, ad esempio impostazioni di rete, impostazioni wireless, profili di rete e posizioni di punti di accesso gestiti. Può essere utilizzato nei seguenti scenari:

• Quando è previsto che sia il vecchio che il nuovo access point si connettano allo stesso controller wireless.
• Quando il vecchio access point è associato a un controller wireless Catalyst 9800 (indipendentemente dal fatto che il provisioning sia stato eseguito da Catalyst Center), e il nuovo access point deve essere collegato a un controller wireless Catalyst 9800 diverso.
• Quando il vecchio access point è associato a un controller AireOS (indipendentemente dal fatto che sia stato fornito da Catalyst Center), e il nuovo access point deve essere collegato a un controller wireless Catalyst 9800 diverso.
• Quando il nuovo punto di accesso viene caricato utilizzando il flusso di lavoro Plug and Play (PnP).

Assurance Use Case

Questa opzione è adatta quando la rete wireless è stata progettata e configurata direttamente tramite il controller wireless WEBUI/CLI o utilizzando 'Configurazione per dispositivo' in Catalyst Center.

Su un controller wireless Catalyst 9800, i punti di accesso possono essere configurati con tag utilizzando origini statiche, di posizione, di filtro o access point. Quando si esegue un aggiornamento dei punti di accesso con lo Use Case Assurance, le impostazioni dei tag vengono copiate nei nuovi punti di accesso. Se l'origine dei tag è 'Location' o 'AP', Catalyst Center crea mapping di tag statici per i nuovi access point sul controller wireless dopo l'aggiornamento.

L'aggiornamento AP con Assurance Use Case non supporta quanto segue:

• Quando il nuovo access point non è associato al controller wireless in cui è/era presente il vecchio access point.
• Quando il nuovo punto di accesso viene caricato utilizzando il flusso di lavoro Plug and Play (PnP).

Passaggi per l'utilizzo del flusso di lavoro di aggiornamento AP

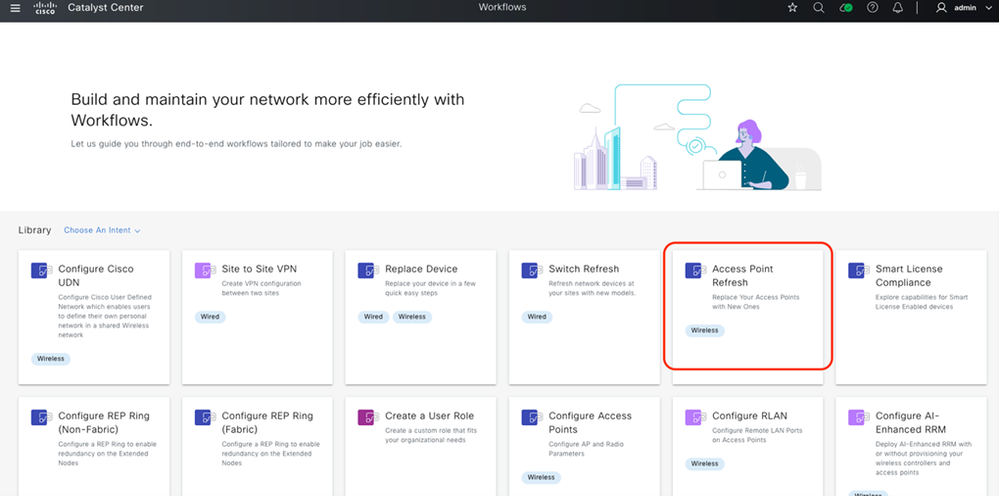

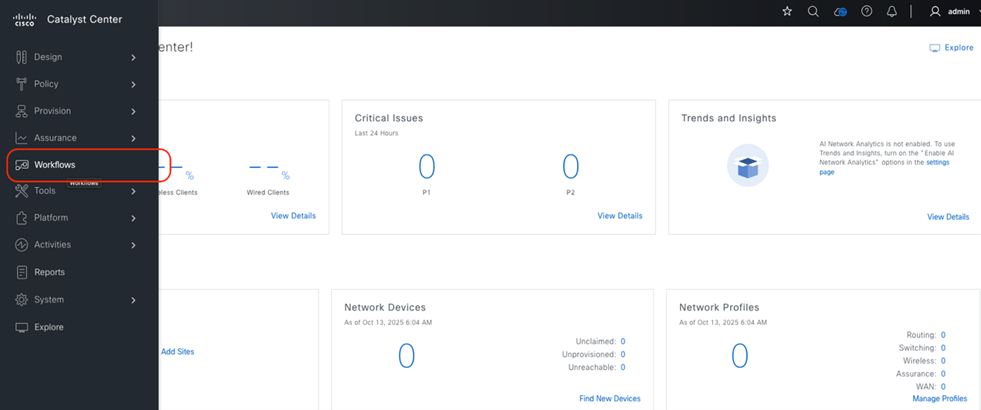

Avvia il flusso di lavoro: Dalla libreria di workflow (accessibile dal menu Hamburger nell'angolo in alto a sinistra).

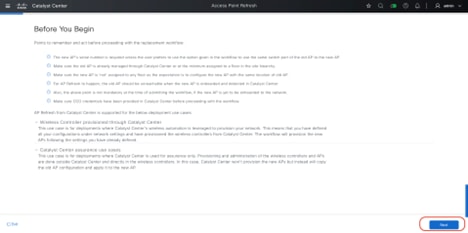

Prerequisiti per la verifica: Leggere attentamente la sezione 'Prima di iniziare' per informazioni sui prerequisiti, sui tipi di distribuzione e su come selezionare l'opzione corretta. Dopo la revisione, fai clic su "Successivo".

• Numero di serie: Obbligatorio se non si utilizza l'opzione 'stessa porta dello switch'.

• Stato precedente punto di accesso: Deve essere gestito da Catalyst Center o assegnato a un piano.

• Nuovo stato AP: Deve essere non assegnato ad alcun piano; eredita la posizione dell'access point precedente.

• Connettività: Il vecchio access point deve essere irraggiungibile durante il caricamento e il rilevamento del nuovo access point, a meno che il nuovo access point non sia attualmente aggiunto alla rete.

• Credenziali: Verificare che le credenziali CCO siano configurate in Catalyst Center.

I dettagli vengono riepilogati nella fase del flusso di lavoro nel Cisco Catalyst Center

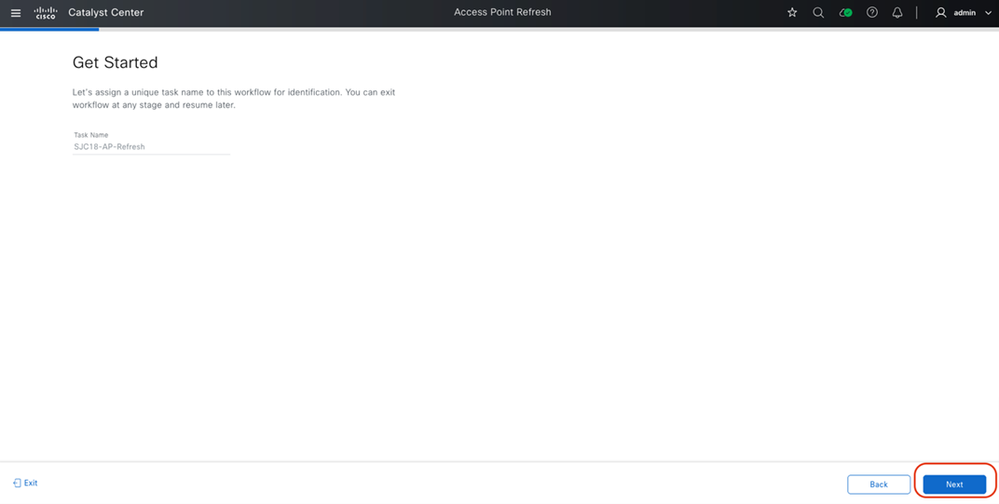

• Specificare il nome dell'attività: Immettere un nome di attività da utilizzare come riferimento futuro e fare clic su 'Avanti'.

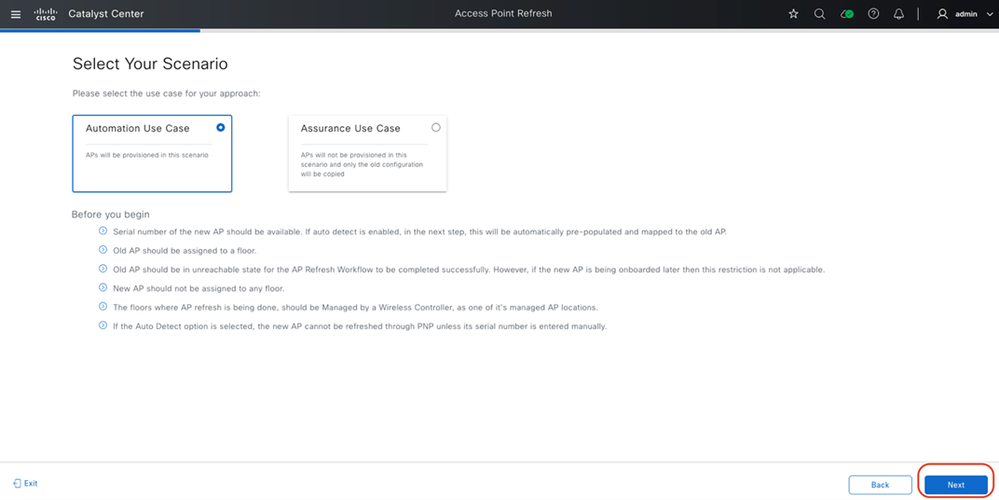

• Scegliere il tipo di distribuzione: Selezionare "Use Case Automation" o "Assurance Use Case", a seconda delle esigenze, quindi fare clic su "Avanti".

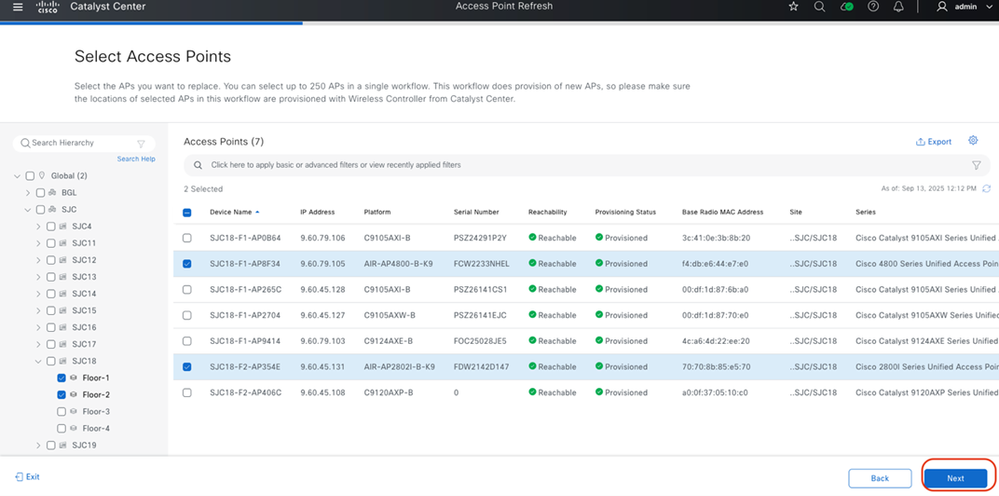

• selezione degli access point: Nel riquadro di sinistra, selezionare i piani in cui i punti di accesso vengono sostituiti. Dalla tabella, selezionare gli access point specifici e fare clic su 'Avanti'.

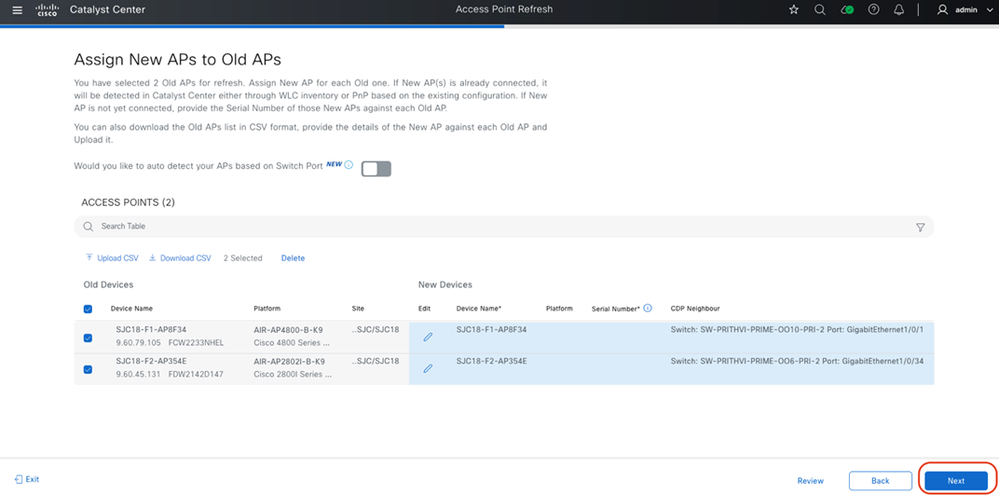

Assegna mapping PA: Mappare i vecchi access point ai nuovi e fare clic su 'Avanti'. È possibile mappare i nuovi access point ai vecchi access point in diversi modi:

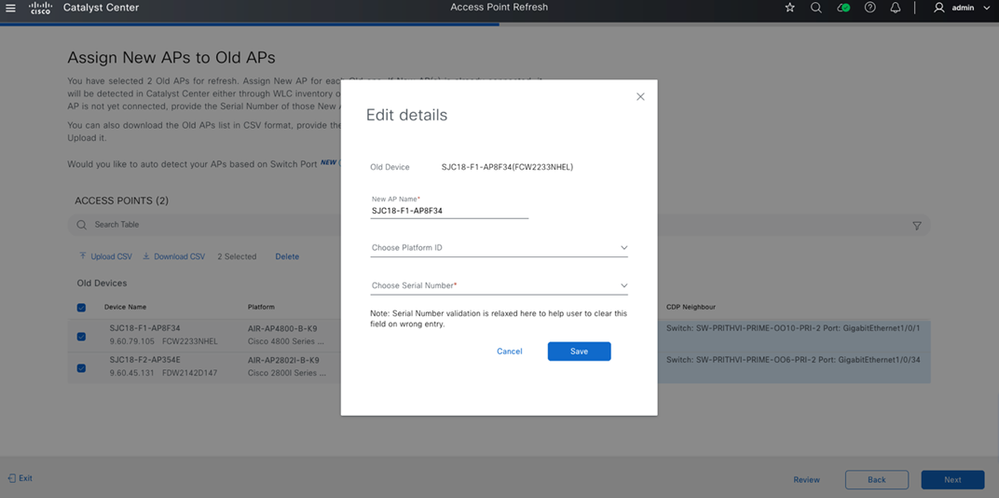

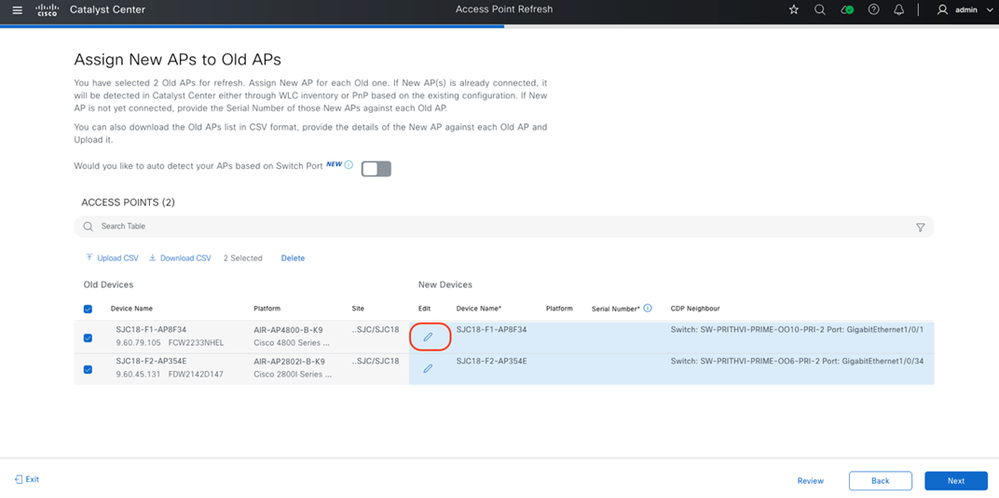

• Manualmente: Fare clic sul pulsante "Edit" (Modifica) e immettere il numero di serie.
• Immettere il numero di serie manualmente o selezionarlo dall'elenco a discesa se il nuovo access point è già in Catalyst Center Inventory o Plug and Play.
• Il campo 'Nuovo nome punto di accesso' è facoltativo e può essere utilizzato per aggiornare il nome del punto di accesso per il nuovo dispositivo.

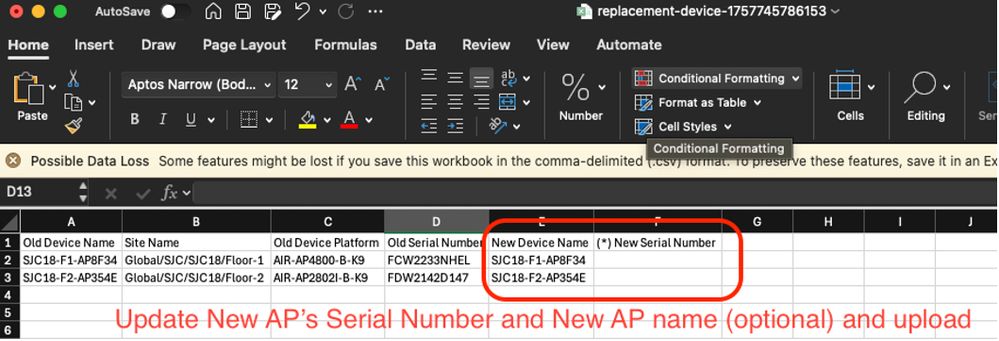

• CSV: Scaricare il file CSV, aggiornarlo e caricarlo.

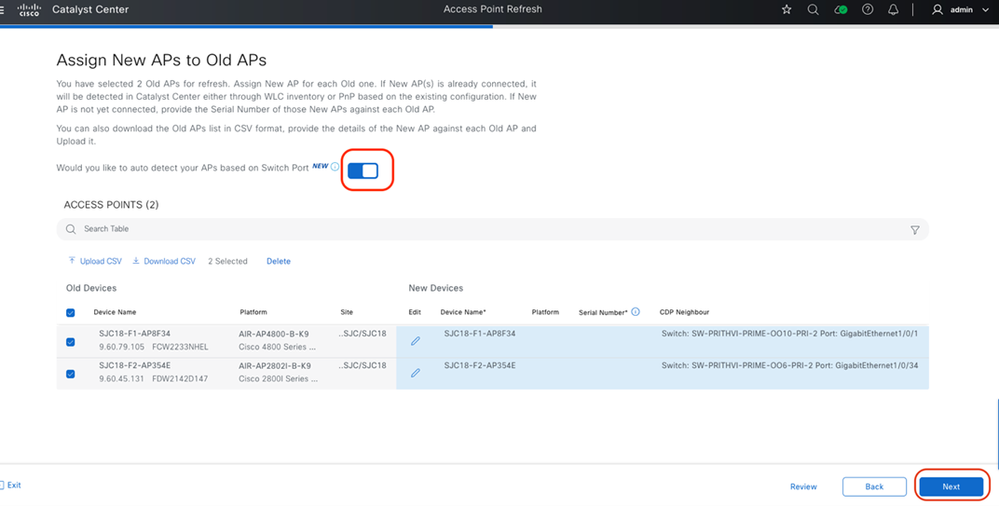

• Rilevamento automatico: Abilita 'Rilevamento automatico'. Catalyst Center identifica il nuovo numero di serie del punto di accesso confrontando le informazioni sui router adiacenti CDP del nuovo access point con quelle del vecchio, a condizione che il nuovo access point sia collegato alla stessa porta dello switch di quello vecchio.

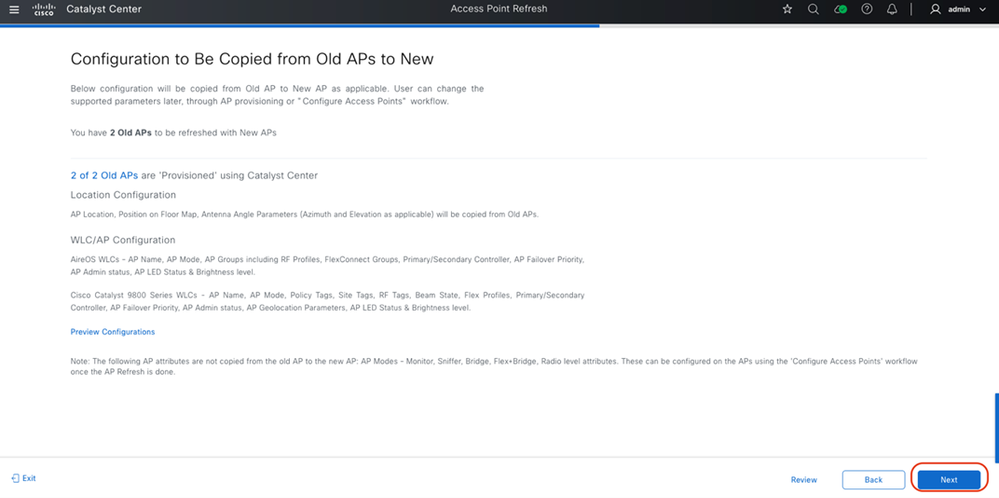

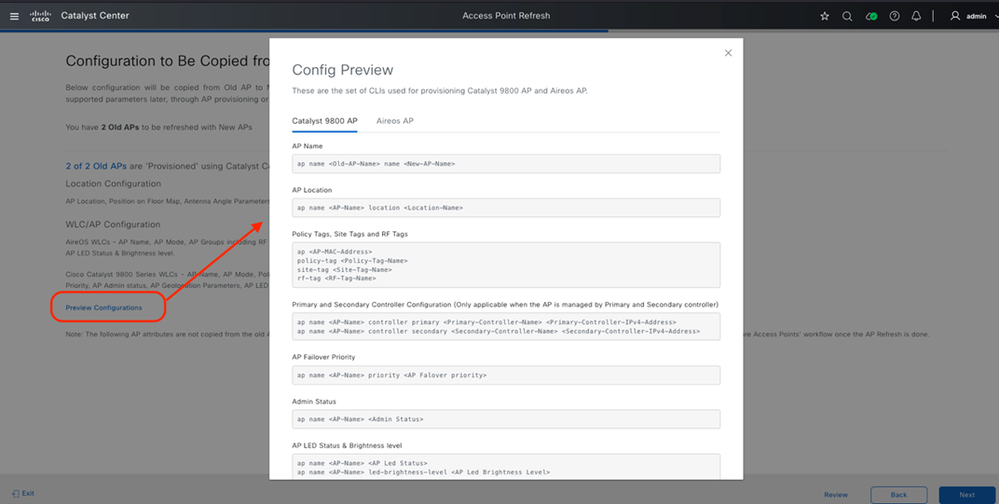

• Verifica configurazione: Esaminare le configurazioni da copiare e fare clic su 'Avanti'.

• Pianifica attività: Specificare se si desidera eseguire l'attività immediatamente o pianificarla in un secondo momento.
• Ora: Crea l'attività subito dopo la revisione del riepilogo. L'aggiornamento continua solo dopo che il vecchio access point è stato disconnesso e non raggiungibile e il nuovo access point è connesso e raggiungibile in Catalyst Center Inventory o nella pagina Plug and Play.
• In seguito: Consente di pianificare l'operazione per un periodo di tempo futuro. Anche se il vecchio AP è disconnesso e il nuovo AP è connesso, l'aggiornamento viene eseguito solo all'ora pianificata, fornendo un maggiore controllo.

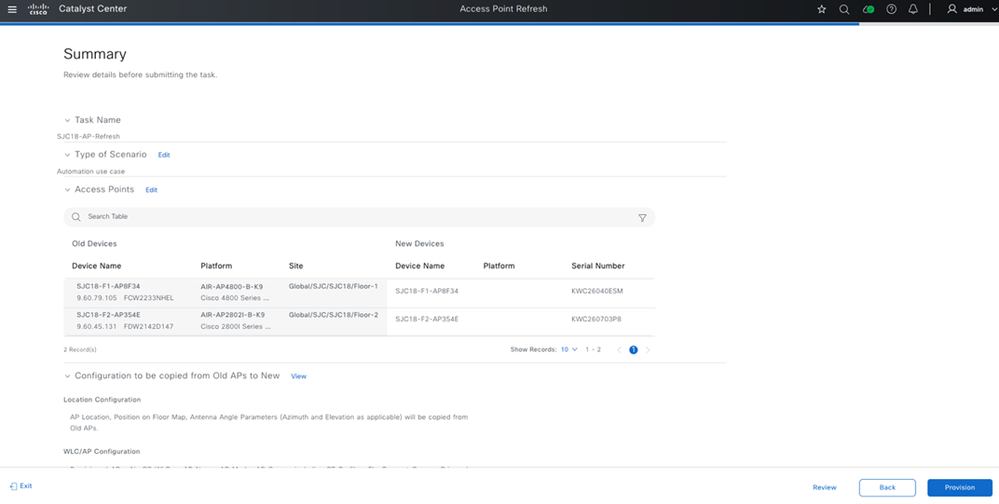

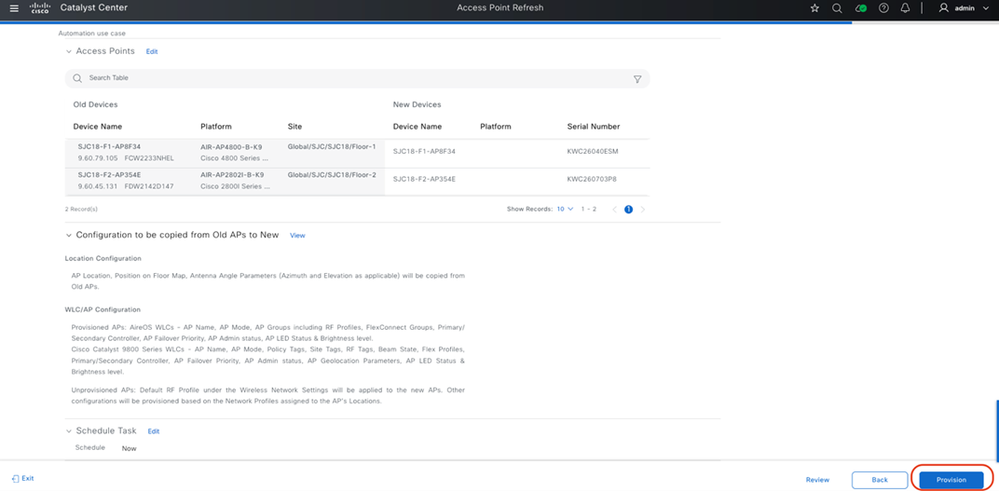

• Invia workflow: Esaminate il riepilogo. Quando pronti, fare clic su 'Provisioning' per inviare l'attività del flusso di lavoro Aggiornamento AP.

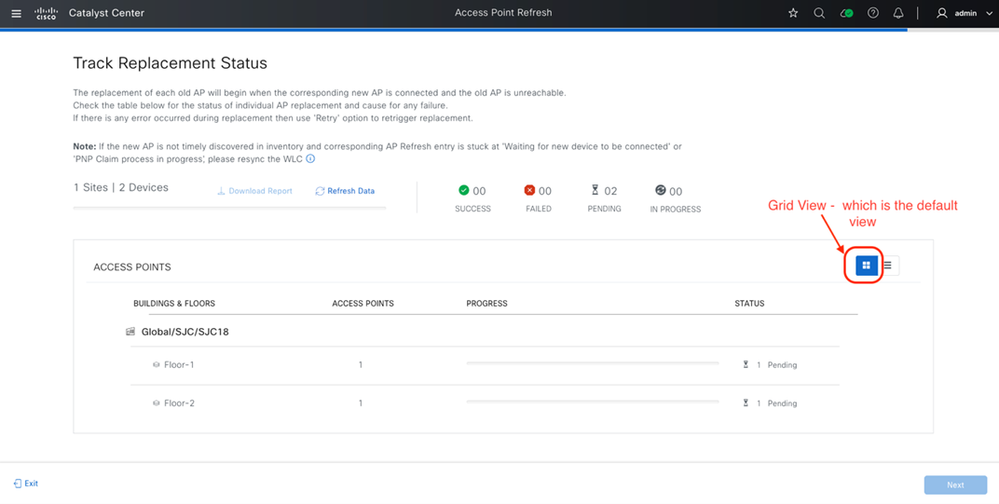

• Stato traccia: Tieni traccia dello stato di sostituzione in questa pagina. Il punto di accesso rimane in sospeso finché il nuovo access point non viene individuato in Catalyst Center (tramite sincronizzazione inventario WLC o AP PnP).

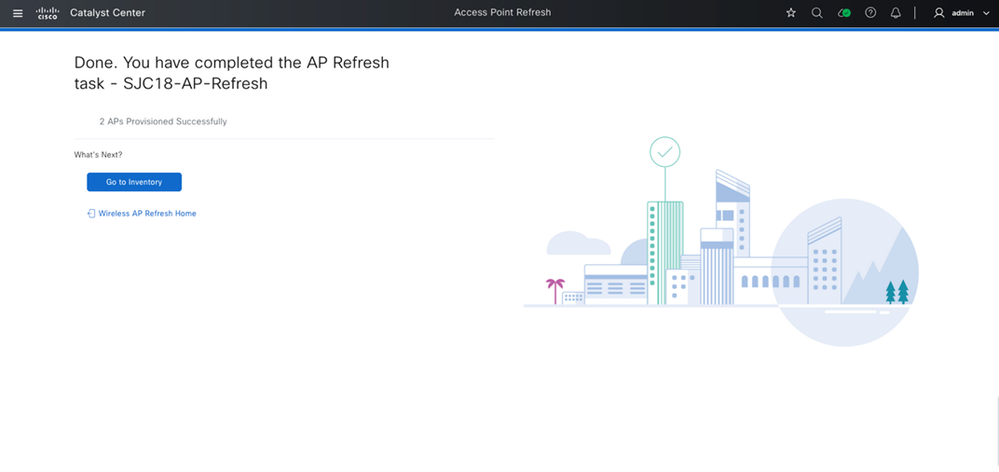

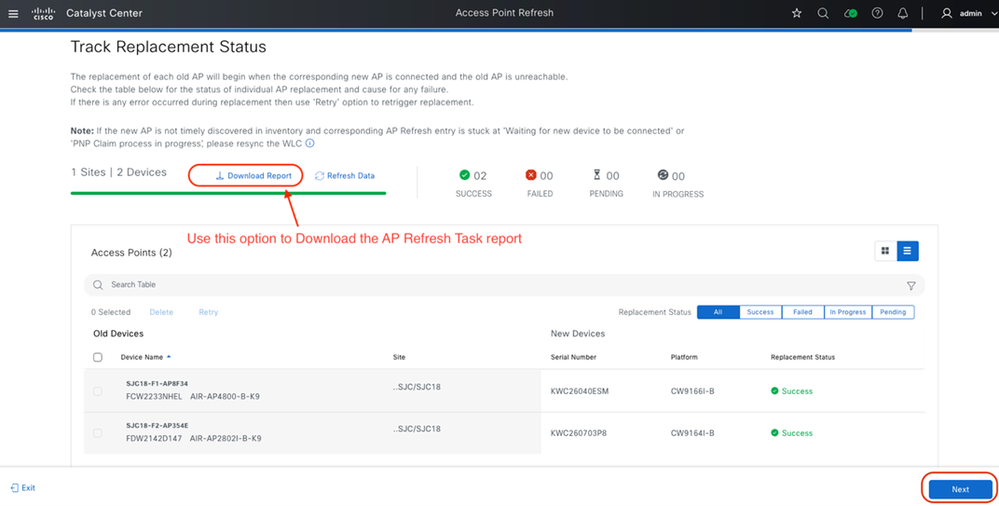

• Chiudi attività: Fare clic su 'Avanti' per chiudere l'attività di aggiornamento. Scaricare il report per riferimento futuro.

Verifica

Al termine dell'attività di aggiornamento dei punti di accesso, verificare quanto segue:

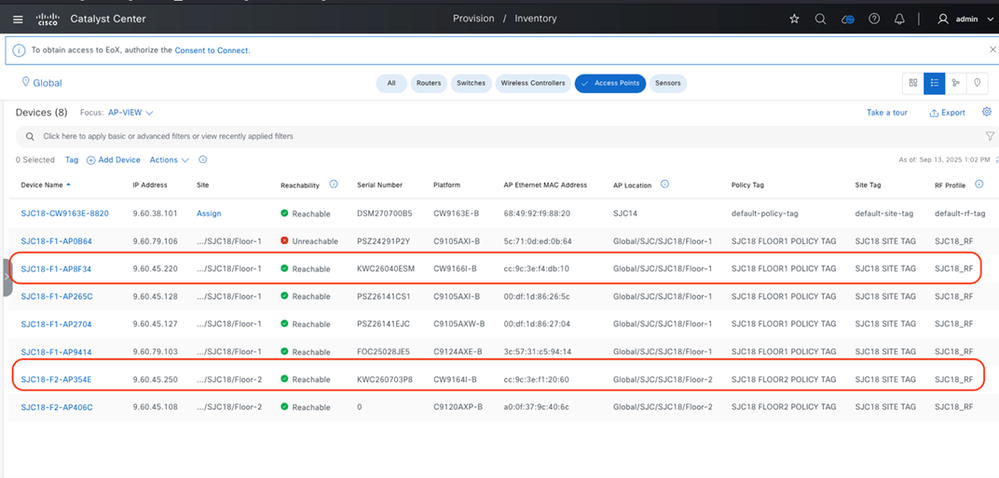

• Dettagli punto di accesso: Verificare il nome, la posizione, il tag di criteri, il tag del sito e il tag RF del nuovo punto di accesso. Passare a Provisioning > Magazzino e filtrare i punti di accesso:

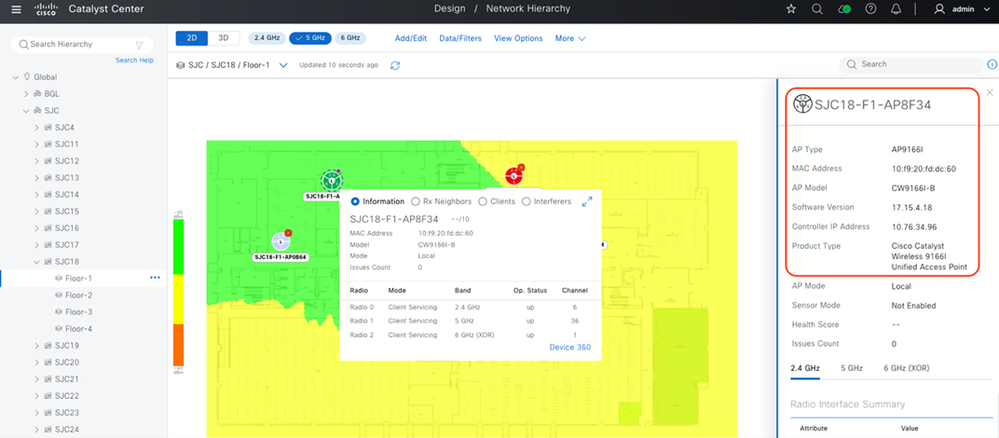

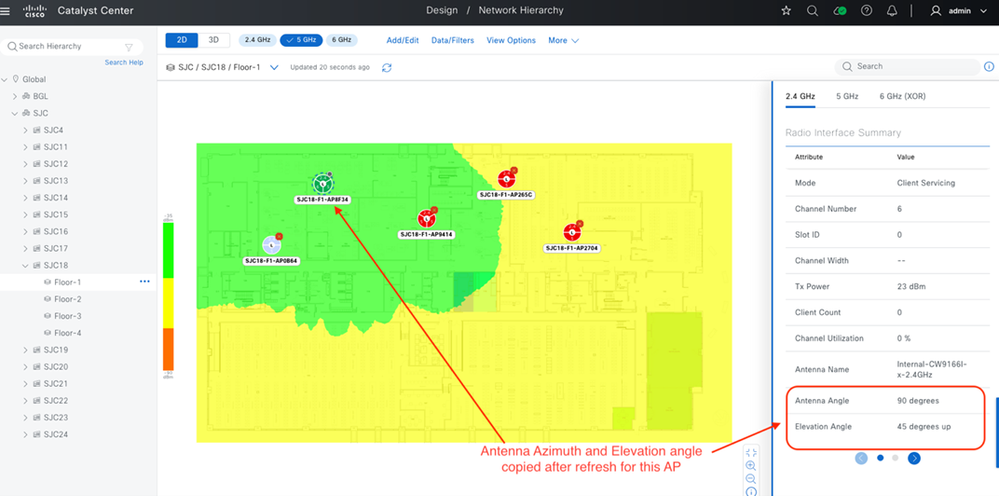

• Posizione mappa: Verificare la nuova posizione del punto di accesso sulla mappa di base, inclusi il modello e l'indirizzo MAC. Selezionare Progettazione > Gerarchia di rete e selezionare il sito desiderato.

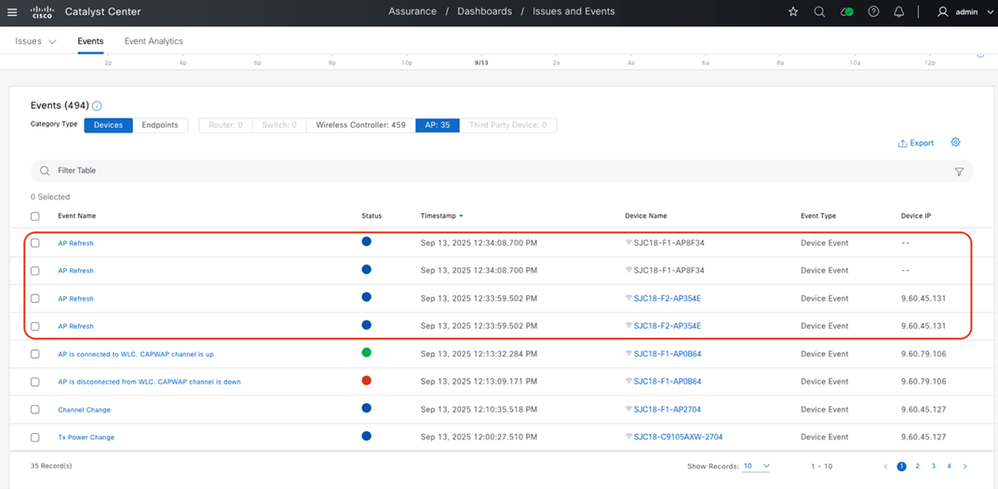

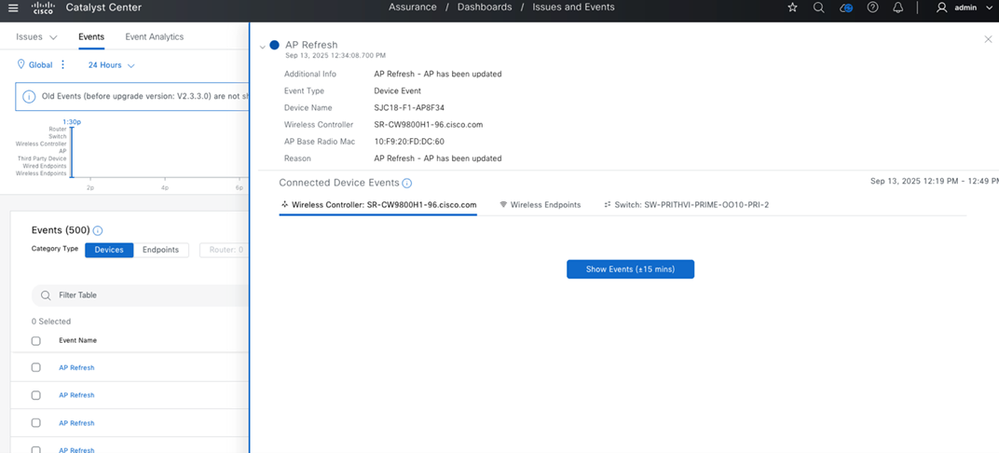

• Notifica evento: Verificare la notifica evento di aggiornamento AP in Assurance > Dashboard > Problemi ed eventi. Questo evento conferma che l'aggiornamento è riuscito e che per l'access point aggiornato vengono visualizzati i dati di verifica, inclusi i dati cronologici del vecchio access point

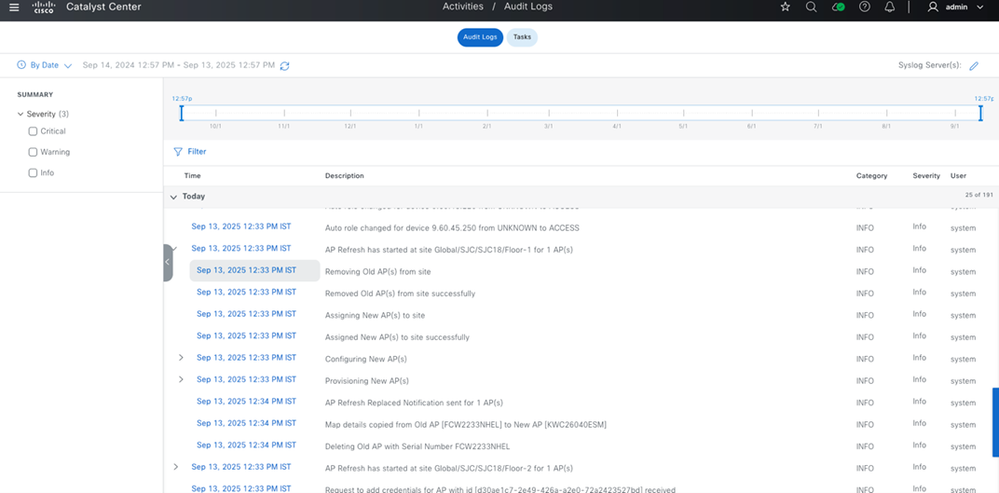

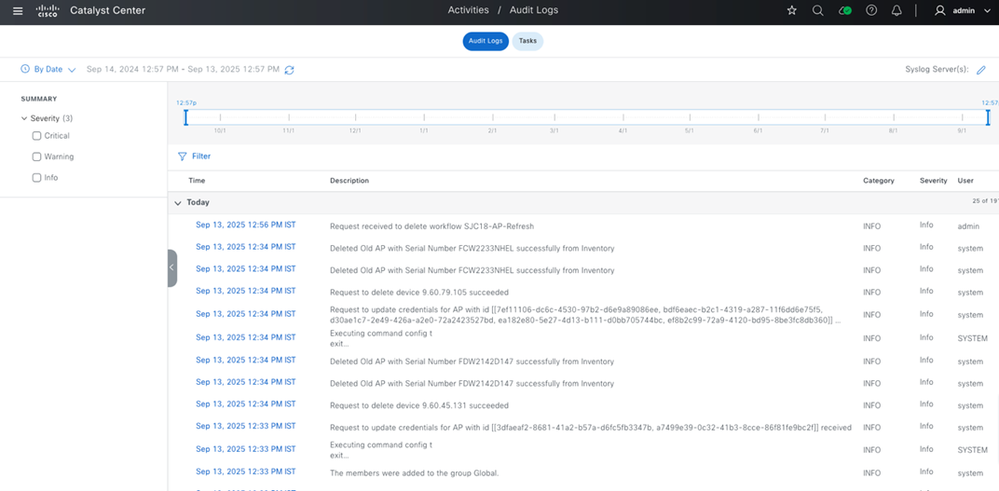

• Registro di controllo: Verificare le voci relative all'aggiornamento del punto di accesso nel registro di controllo. Passare ad Attività > Log di audit.

• Mappature dei tag AP sulla CLI del controller wireless: (Le sezioni di output CLI di esempio sono fornite qui per "Prima dell'aggiornamento" e "Dopo l'aggiornamento" per mostrare le modifiche.)

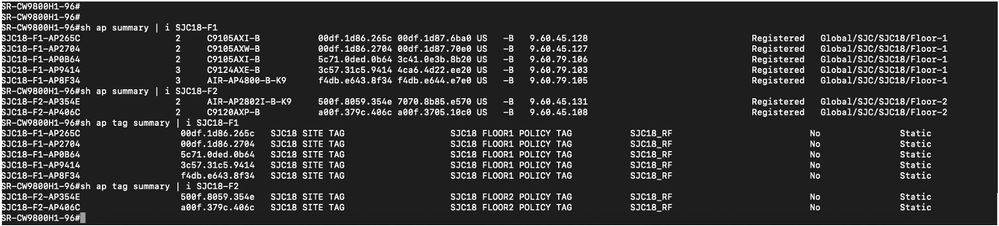

Prima dell'aggiornamento:

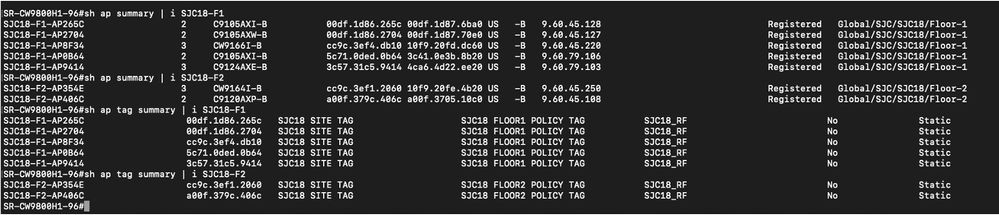

Dopo aggiornamento:

Errori comuni e risoluzione dei problemi

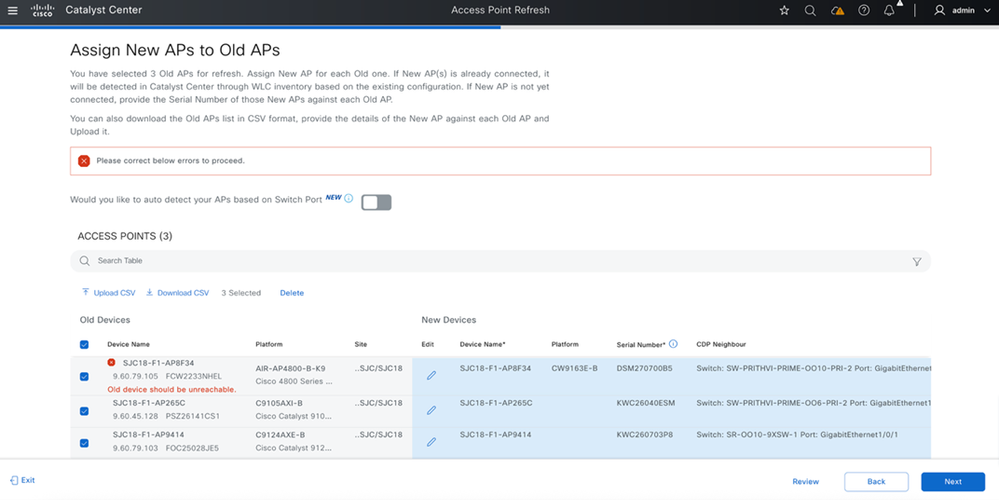

1. Errore durante la creazione del flusso di lavoro di aggiornamento dell'access point. Il vecchio access point non deve essere raggiungibile

Scenario:  Questo errore si verifica se i vecchi e i nuovi access point sono online e contrassegnati come 'Reachable' in Catalyst Center durante la creazione del flusso di lavoro.



• Attenuazione:
  • Se il vecchio access point non è raggiungibile sulla rete ma viene visualizzato come 'Raggiungibile' in Catalyst Center, eseguire una nuova sincronizzazione del controller wireless per aggiornare lo stato dell'access point su 'Non raggiungibile' in Catalyst Center, quindi procedere con il flusso di lavoro.
  • Se il vecchio access point è in linea, dissociarlo e spegnerlo.

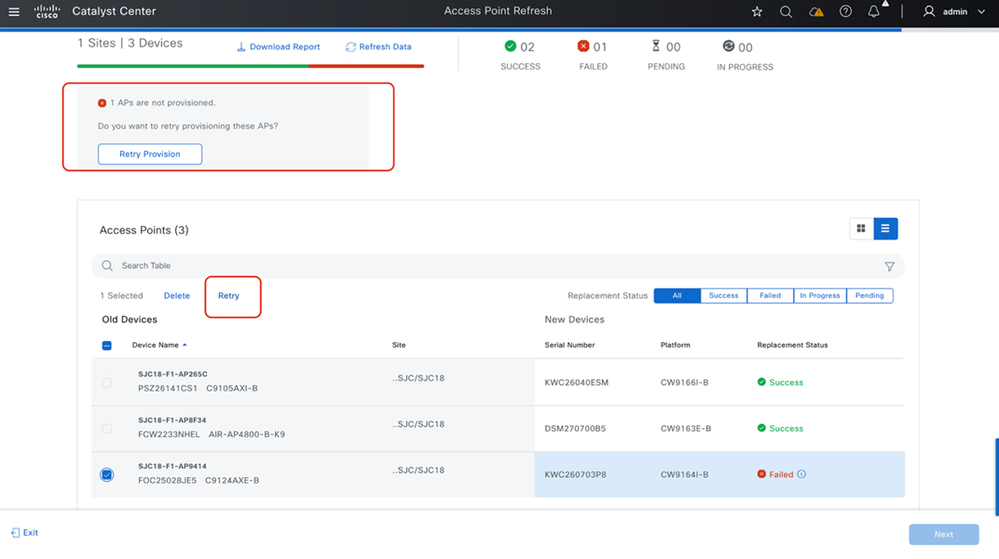

2. Errore durante l'esecuzione del flusso di lavoro di aggiornamento dell'access point. Il vecchio access point non deve essere raggiungibile

Scenario: Questo errore si verifica se i vecchi e i nuovi access point sono online e contrassegnati come 'Reachable' in Catalyst Center durante l'esecuzione del flusso di lavoro. Impossibile continuare l'aggiornamento.

Attenuazione:

• Se il vecchio access point non è raggiungibile sulla rete ma viene visualizzato come 'Raggiungibile' in Catalyst Center, eseguire una nuova sincronizzazione del controller wireless per aggiornarne lo stato su 'Non raggiungibile' in Catalyst Center, quindi fare clic su 'Riprova' nella pagina di stato della sostituzione delle attività.
• Se il vecchio access point è in linea, dissociarlo e spegnerlo. Verificare che il punto di accesso precedente sia contrassegnato come 'Non raggiungibile', quindi continuare con l'opzione 'Riprova' nella pagina di stato Sostituzione attività.

3. Errore durante l'esecuzione del flusso di lavoro Aggiornamento punti di accesso. Errore - NCRM30055: Il nuovo punto di accesso con numero di serie <> è già assegnato al sito

Scenario: Questo si verifica se il nuovo punto di accesso è già assegnato a un piano prima di eseguire l'aggiornamento.

Attenuazione: Se il nuovo punto di accesso è già assegnato a un piano, passare alla mappa Piano in Gerarchia siti e rimuovere il punto di accesso da tale piano

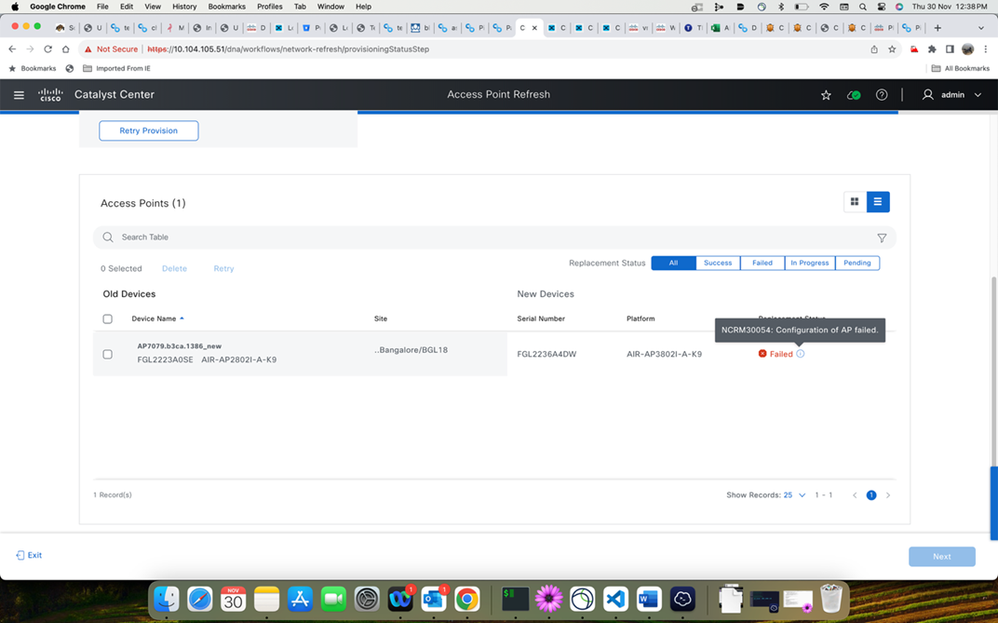

4. Messaggio di errore visualizzato al passaggio del mouse su "Stato sostituzione": "NCRM30054: Configurazione del punto di accesso non riuscita."

Scenario: Se il vecchio access point è offline e il nuovo access point è raggiungibile in Catalyst Center, ma in realtà il nuovo access point è inattivo

Attenuazione: Verificare il nuovo stato del punto di accesso. Se non è attivo, verificare che sia attivo e raggiungibile, quindi riprovare l'aggiornamento dell'access point
