First Published: May 27, 2022
Last Updated: March 5, 2025
Déployer une grappe pour Threat Defense Virtual dans un nuage public
La mise en grappe vous permet de regrouper plusieurs Défense contre les menaces virtuelles en un seul périphérique logique. Une grappe offre toute la commodité d’un seul appareil (gestion, intégration dans un réseau),
tout en offrant le débit accru et la redondance de plusieurs périphériques. Vous pouvez déployer des grappes Défense contre les menaces virtuelles dans un nuage public en utilisant les plateformes de nuage public suivantes :
Amazon Web Services (AWS)
Microsoft Azure
Google Cloud Platform (GCP)
Actuellement, seul le mode pare-feu routé est pris en charge.
À propos de la mise en grappe de Threat Defense Virtual dans un nuage public
Cette section décrit l’architecture de mise en grappe et son fonctionnement.
Intégration de la grappe dans votre réseau
La grappe se compose de plusieurs pare-feu agissant comme un seul périphérique. Pour agir comme une grappe, les pare-feu ont
besoin de l’infrastructure suivante :
Réseau isolé pour la communication intra-grappe, appelé liaison de commande de grappe, qui utilise des interfaces VXLAN. Les VXLAN, qui agissent comme des réseaux virtuels de couche 2 sur des réseaux physiques
de couche 3, permettent au Défense contre les menaces virtuelles d’envoyer des messages en diffusion ou en multidiffusion sur la liaison de commande de grappe.
Équilibreur(s) de charge : pour l’équilibrage de charge externe, vous avez les options suivantes en fonction de votre nuage
public :
Équilibreur de charge de passerelle AWS
L'équilibreur de charge de passerelle AWS combine une passerelle de réseau transparente et un équilibreur de charge qui répartit
le trafic et fait évoluer les périphériques virtuels à la demande. Le Défense contre les menaces virtuelles prend en charge le plan de contrôle centralisé de l’équilibreur de charge de passerelle avec un plan de données distribué
(point terminal de l’équilibreur de charge de passerelle) à l’aide d’un serveur mandataire à un seul bras d’interface de Geneve.

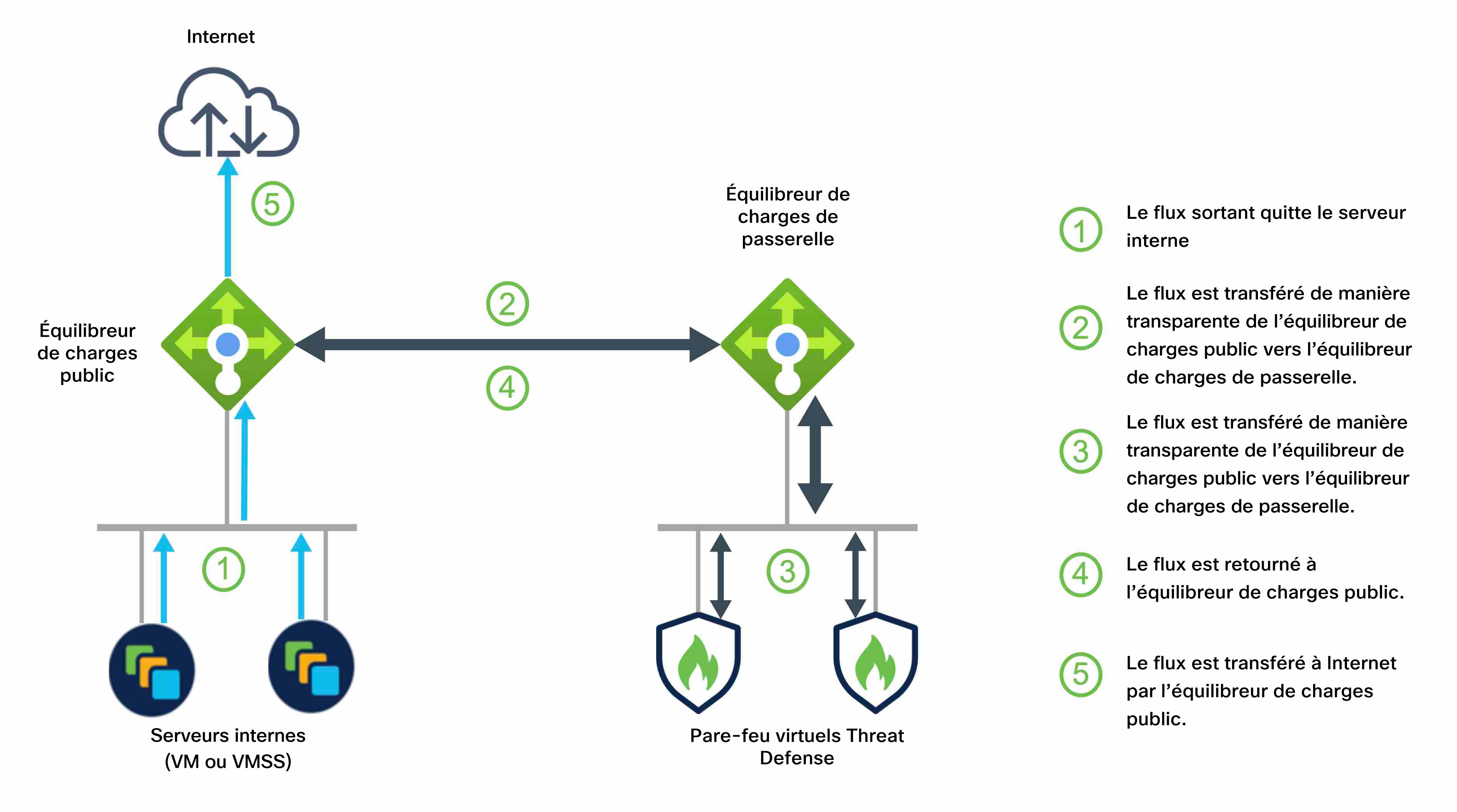

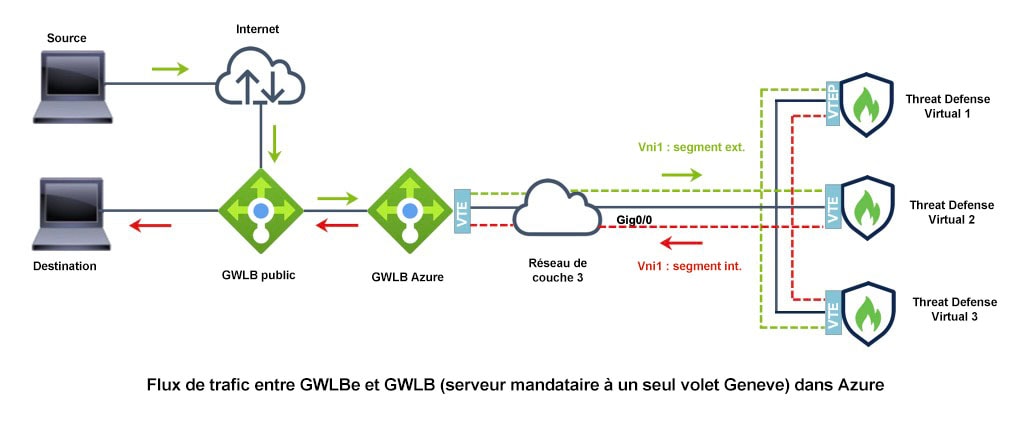

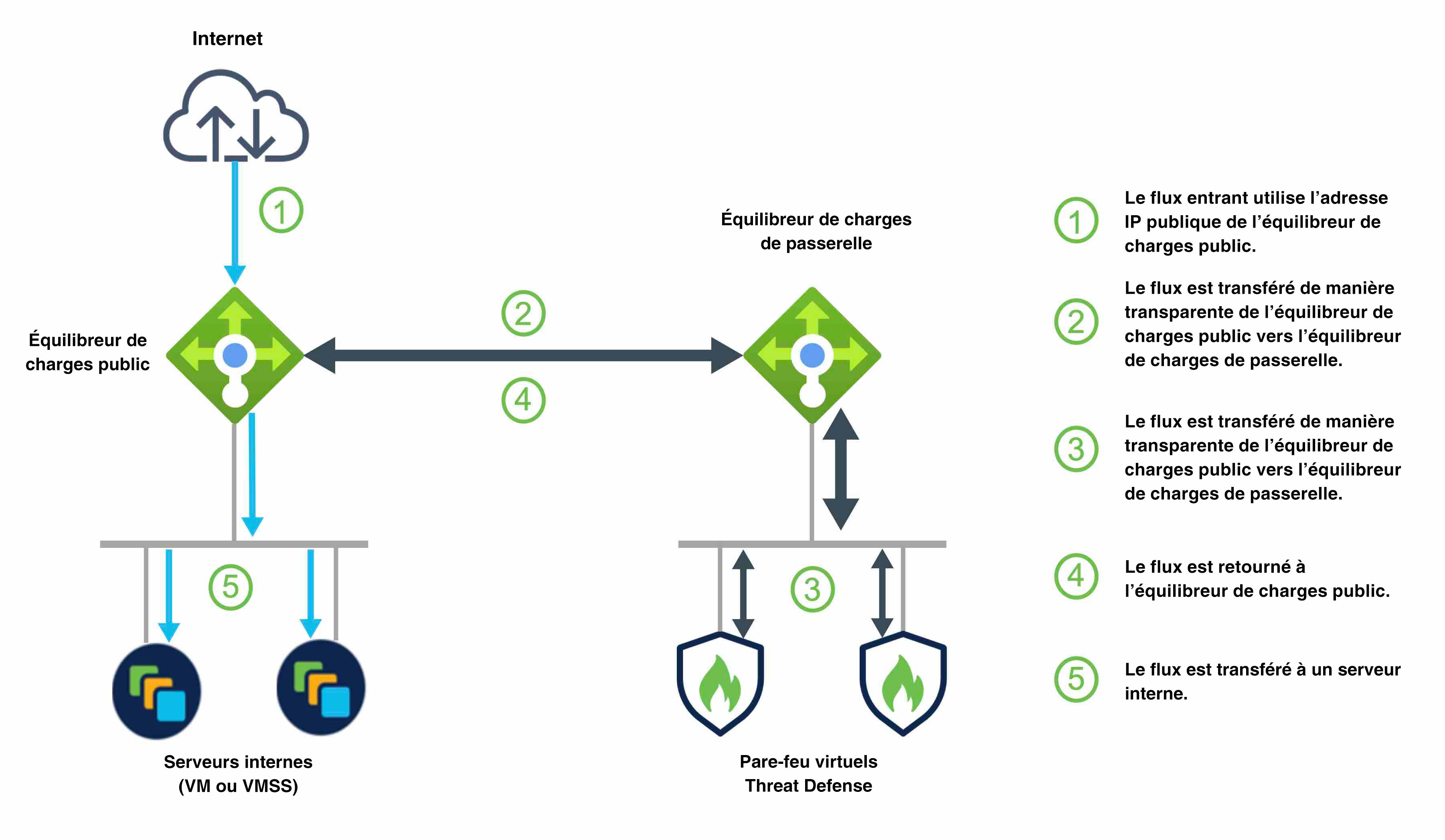

Équilibreur de charge de la passerelle Azure
Dans une chaîne de service Azure, les Défense contre les menaces virtuellesagissent comme une passerelle transparente qui peut intercepter les paquets entre Internet et le service client. Le Défense contre les menaces virtuelles définit une interface externe et une interface interne sur une seule carte réseau en utilisant les segments VXLAN dans un
serveur mandataire apparié.

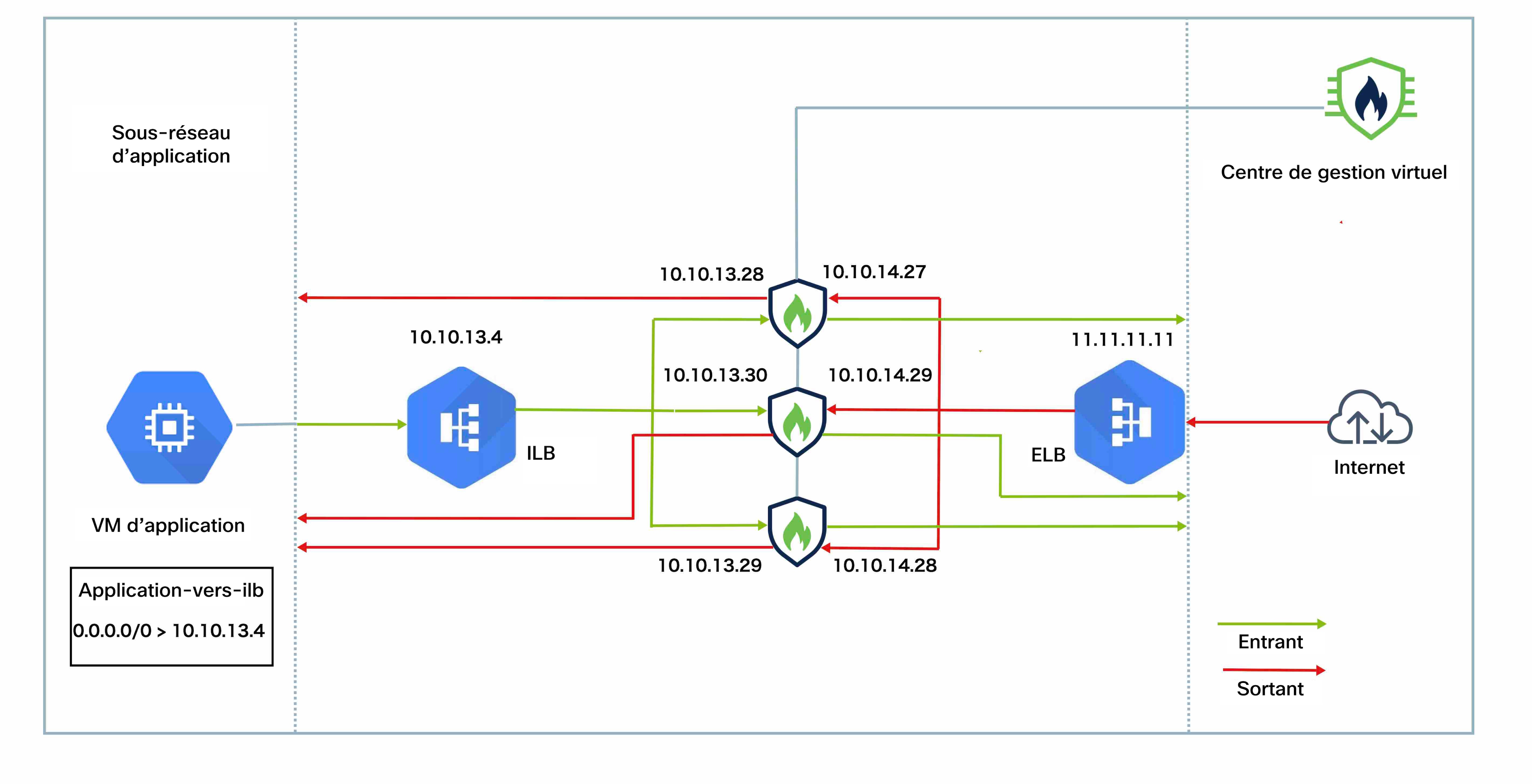

Équilibreurs de charge GCP natifs, internes et externes

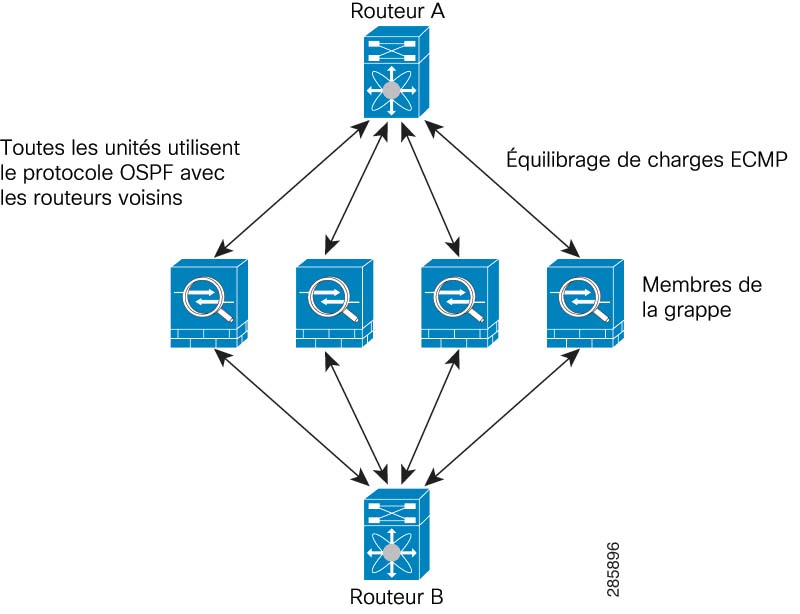

Routage à chemins multiples à coût égal (ECMP) utilisant des routeurs internes et externes comme le routeur des services en
nuage de Cisco
Le routage ECMP peut transférer des paquets sur plusieurs « meilleurs chemins » qui se partagent la première place dans la
mesure du routage. Comme pour l’EtherChannel, un hachage des adresses IP source et de destination ou des ports source et de
destination peut être utilisé pour envoyer un paquet vers l’un des sauts suivants. Si vous utilisez des routes statiques pour
le routage ECMP, la défaillance de Défense contre les menaces peut provoquer des problèmes. le routage continue d’être utilisé et le trafic vers le Défense contre les menaces défaillant sera perdu. Si vous utilisez des routes statiques, veillez à utiliser une fonctionnalité de surveillance de routage
statique telle que le suivi d’objets. Nous recommandons d'utiliser des protocoles de routage dynamique pour ajouter et supprimer
des routes, auquel cas vous devez configurer chaque Défense contre les menaces pour qu'il participe au routage dynamique.
Remarque
Les canaux EtherChannels étendus de couche 2 ne sont pas pris en charge pour l’équilibrage de la charge.
Interfaces individuelles
Vous pouvez configurer les interfaces de grappe en tant qu’interfaces individuelles.
Les interfaces individuelles sont des interfaces de routage normales, chacune avec sa propre adresse IP locale. L’adresse
IP de l’interface sera configurée automatiquement par DHCP. La configuration des adresses IP statiques n’est pas prise en
charge.
Rôles des nœuds de contrôle et de données
Un membre de la grappe est le nœud de contrôle. Si plusieurs nœuds de la grappe sont mis en ligne en même temps, le nœud de
contrôle est déterminé par le paramètre de priorité. la priorité est réglée entre 1 et 100, 1 étant la priorité la plus élevée.
Tous les autres membres sont des nœuds de données. Lorsque vous créez la grappe pour la première fois, vous spécifiez le nœud que vous souhaitez utiliser comme nœud de contrôle.
Il deviendra le nœud de contrôle simplement parce qu’il s’agit du premier nœud ajouté à la grappe.
Tous les nœuds de la grappe partagent la même configuration. Le nœud que vous avez initialement spécifié comme nœud de contrôle
remplacera la configuration sur les nœuds de données lorsqu’ils rejoindront la grappe. Vous n’avez donc qu’à effectuer la
configuration initiale sur le nœud de contrôle avant de former la grappe.
Certaines fonctionnalités ne sont pas évolutives en grappe, et le nœud de contrôle gère tout le trafic pour ces fonctionnalités.
Liaison de commande de grappe
Chaque nœud doit dédier une interface en tant qu’interface VXLAN (VTEP) pour la liaison de commande de grappe.
Point terminal du tunnel VXLAN
Les périphériques de point terminal de tunnel VXLAN (VTEP) effectuent l’encapsulation et la désencapsulation VXLAN. Chaque
VTEP comporte deux types d’interface : une ou plusieurs interfaces virtuelles appelées interfaces VNI (VXLAN Network Identifier),
et une interface normale appelée interface source du VTEP qui canalise les interfaces VNI entre les VTEP. L’interface source
du VTEP est connectée au réseau IP de transport pour la communication de VTEP à VTEP.
Interface de la source VTEP
L’interface source du VTEP est une interface défense contre les menaces virtuelles classique à laquelle vous prévoyez associer l’interface VNI. Vous pouvez configurer une interface source de VTEP pour qu’elle
agisse en tant que liaison de commande de grappe. L’interface source est réservée à une utilisation avec la liaison de commande
de grappe uniquement. Chaque interface source de VTEP possède une adresse IP sur le même sous-réseau. Ce sous-réseau doit
être isolé de tout autre trafic et ne doit inclure que les interfaces de liaison de commande de grappe.
Interface VNI
Une interface VNI est semblable à une interface VLAN : il s’agit d’une interface virtuelle qui sépare le trafic réseau sur
une interface physique donnée au moyen de balisage. Vous ne pouvez configurer qu’une seule interface VNI. Chaque interface
VNI possède une adresse IP sur le même sous-réseau.
VTEP homologues
Contrairement au VXLAN habituel pour les interfaces de données, qui autorise un seul homologue VTEP, la mise en grappe défense contre les menaces virtuelles vous permet de configurer plusieurs homologues.
Présentation du trafic de liaison de commande de grappe
Le trafic de liaison de commande de grappe comprend à la fois un trafic de contrôle et un trafic de données.
Le trafic de contrôle comprend :
Choix du nœud de contrôle.
Duplication de la configuration.
Surveillance de l'intégrité
Le trafic de données comprend :
Duplication de l’état.
Requêtes de propriété de connexion et transfert de paquets de données.
Réplication de la configuration
Tous les nœuds de la grappe partagent une configuration unique. Vous pouvez uniquement apporter des modifications à la configuration
sur le nœud de contrôle (à l’exception de la configuration de démarrage) et les modifications sont automatiquement synchronisées
avec tous les autres nœuds de la grappe.
le réseau de gestion
Vous devez gérer chaque nœud à l'aide de l'interface de gestion; la gestion à partir d’une interface de données n’est pas
prise en charge avec la mise en grappe.
Licences pour la mise en grappe Threat Defense Virtual
Chaque nœud de grappe défense contre les menaces virtuelles nécessite la même licence de niveau de performance. Nous vous recommandons d’utiliser le même nombre de CPU et de mémoire
pour tous les membres, sinon les performances seront limitées sur tous les nœuds pour correspondre au membre le moins capable.
Le niveau de débit sera répliqué du nœud de contrôle à chaque nœud de données afin qu’ils correspondent.
Vous attribuez des licences de fonctionnalités à la grappe dans son ensemble, et non à des nœuds individuels.
Cependant, chaque nœud de la grappe consomme une licence distincte pour chaque fonctionnalité. La fonctionnalité de mise en
grappe elle-même ne nécessite aucune licence.
Lorsque vous ajoutez le nœud de contrôle au Centre de gestion, vous pouvez préciser les licences de fonctionnalités que vous souhaitez utiliser pour la grappe. Vous pouvez modifier les
licences de la grappe dans la zone Devices > Device Management > Cluster > License (Périphériques > Gestion des périphériques > Grappe > Licence).
Remarque
Si vous ajoutez la grappe avant que le Centre de gestion ne soit sous licence (et s’exécute en mode d’évaluation), alors, lorsque vous obtenez la licence pour le Centre de gestion, vous pouvez rencontrer des perturbations de trafic lorsque vous déployez des modifications de politique sur la grappe. Lors
du passage en mode sous licence, toutes les unités de données quittent la grappe, puis la rejoignent.
Exigences et conditions préalables pour la mise en grappe Threat Defense Virtual
Exigences du modèle
FTDv5, FTDv10, FTDv20, FTDv30, FTDv50, FTDv100
Remarque
FTDv5 et FTDv10 ne prennent pas en charge l’équilibreur de charge de passerelle (GWLB) d’Amazon Web Services (AWS) et Azure
GWLB.
Doit être dans le même niveau de performance. Nous vous recommandons d’utiliser le même nombre de CPU et de mémoire pour tous
les nœuds, sinon les performances seront limitées sur tous les nœuds pour correspondre au nœud le moins performant.
L'accès au Centre de gestion doit provenir de l'interface de gestion; la gestion de l’interface de données n’est pas prise en charge.
Doit exécuter le logiciel identique, sauf lors d’une mise à niveau d’image. La mise à niveau rapide est prise en charge.
Toutes les unités d’une grappe doivent être déployées dans la même zone de disponibilité.
Les interfaces de liaison de commande de grappe de toutes les unités doivent se trouver dans le même sous-réseau.
MTU
Assurez-vous que les ports connectés à la liaison de commande de grappe ont une MTU correcte (plus élevée) configurée. En
cas de non-concordance MTU, la formation de la grappe échouera. La MTU de la liaison de commande de grappe doit être 154 octets
supérieure aux interfaces de données. Étant donné que le trafic de la liaison de commande de grappe comprend
la transmission de paquets de données, celle-ci doit prendre en charge la taille totale d'un paquet de données, plus les surcharges
de trafic de la grappe (100 octets) et les surcharges VXLAN (54 octets).
Pour AWS avec GWLB, l’interface de données utilise l’encapsulation de Geneve. Dans ce cas, le datagramme Ethernet entier est
encapsulé, de sorte que le nouveau paquet est plus volumineux et nécessite une MTU plus grande. Vous devez définir la MTU
de l’interface source comme étant la MTU du réseau + 306 octets. Ainsi, pour le chemin réseau standard de 1 500 MTU, la MTU
de l’interface source doit être de 1 806 et la MTU de la liaison de commande de grappe doit être de +154, 1 960.
Pour Azure avec GWLB, l’interface de données utilise l’encapsulation VXLAN. Dans ce cas, le datagramme Ethernet entier est
encapsulé, de sorte que le nouveau paquet est plus volumineux et nécessite une MTU plus grande. Vous devez définir la MTU
de liaison de commande de grappe pour qu’elle corresponde à la MTU de l’interface source + 80 octets.
Le tableau suivant présente les valeurs par défaut pour la MTU de la liaison de commande de grappe et la MTU de l’interface
de données.
Remarque
Nous ne recommandons pas de définir la MTU de la liaison de commande de grappe entre 2561 et 8362. En raison de la gestion
du groupe de blocs, cette taille MTU n’est pas optimale pour le fonctionnement du système.
Tableau 1. MTU par défaut
Nuage public
Liaison de commande de grappe
MTU de l’interface de données
AWS avec GWLB
1980
1826
AWS
1654
1 500
Azure avec GWLB
1454
137:4
Azure
1454
1300
GCP
1554
1400
Lignes directrices pour la mise en grappe virtuelle Threat Defense
Haute disponibilité
La haute disponibilité n'est pas prise en charge par la mise en grappe.
IPv6
La liaison de commande de grappe est uniquement prise en charge avec IPv4.
Directives supplémentaires
Lorsque des modifications de topologie surviennent (par exemple, ajout ou suppression d’une interface de données, activation
ou désactivation d’une interface sur Défense contre les menaces ou le commutateur, ajout d’un commutateur supplémentaire pour former un VSS ou un vPC), vous devez désactiver le contrôle
d’intégrité et désactiver la surveillance d’interface pour les interfaces désactivées. Lorsque la modification de la topologie
est terminée et que la modification de la configuration est synchronisée avec toutes les unités, vous pouvez réactiver le
contrôle d’intégrité.
lors de l’ajout d’un nœud à une grappe existante ou lors du rechargement d’un nœud, il se produit une perte temporaire et
limitée de paquets ou de connexion; c’est un comportement attendu. Dans certains cas, les paquets abandonnés peuvent bloquer
votre connexion; Par exemple, la suppression d’un paquet FIN/ACK pour une connexion FTP entraînera le blocage du client FTP.
Dans ce cas, vous devez rétablir la connexion FTP.
Ne mettez pas un nœud hors tension sans désactiver d’abord la mise en grappe sur le nœud.
Pour les connexions TLS/SSL déchiffrées, les états de déchiffrement ne sont pas synchronisés, et si le propriétaire de la
connexion échoue, les connexions déchiffrées sont réinitialisées. De nouvelles connexions devront être établies vers un nouveau
nœud. Les connexions qui ne sont pas déchiffrées (elles correspondent à une règle « ne pas déchiffrer »)
ne sont pas affectées et sont répliquées correctement.
L'évolutivité dynamique n'est pas prise en charge.
Si vous utilisez Cisco Secure Firewall 7.2 ou 7.3, le basculement avec état de la cible n’est pas pris en charge lorsque vous déployez la grappe sur AWS.
Effectuer un déploiement global à la fin de chaque fenêtre de maintenance.
Assurez-vous de ne pas supprimer plusieurs périphériques à la fois du groupe d'évolutivité automatique (AWS)/du groupe d’instances
(GCP) ou de l’ensemble d'évolutivité (Azure). Nous vous recommandons également d’exécuter la commande cluster disable sur le périphérique avant de retirer ce périphérique du groupe d'évolutivité (AWS)/du groupe d’instances (GCP) /de l’ensemble d'évolutivité (Azure).
Si vous souhaitez désactiver les nœuds de données et le nœud de contrôle dans une grappe, nous vous recommandons de désactiver
les nœuds de données avant de désactiver le nœud de contrôle. Si un nœud de contrôle est désactivé alors qu’il y a d’autres
nœuds de données dans la grappe, l’un d’eux doit être promu au rang de nœud de contrôle. Notez que le changement de rôle pourrait
perturber la grappe.
Dans les scripts de configuration personnalisés du jour 0 présentés dans ce guide, vous pouvez modifier les adresses IP selon
vos besoins, fournir des noms d’interface personnalisés et modifier la séquence de l’interface CCL-Link.
Si vous rencontrez des problèmes d’instabilité CCL, comme des défaillances de commande ping intermittentes, après le déploiement
d’une grappe virtuelle de défense contre les menaces sur une plateforme infonuagique, nous vous recommandons de déterminer
les raisons qui causent l’instabilité CCL. En outre, vous pouvez augmenter le temps d’attente à titre de solution de contournement
temporaire pour atténuer les problèmes d’instabilité CCL dans une certaine mesure. Pour plus d’informations sur la modification
du délai d’attente, consultez Modifier les paramètres du moniteur d'intégrité de la grappe.
Lorsque vous configurez votre règle de pare-feu ou votre groupe de sécurité pour le centre de gestion virtuel, vous devez
inclure les adresses IP privée et publique de Défense contre les menaces virtuelles dans la plage d’adresses IP source. Assurez-vous également de spécifier les adresses IP privée et publique du Centre de gestion virtuel dans la règle ou le groupe de sécurité du pare-feu de Défense contre les menaces virtuelles. Cela est important pour assurer l’enregistrement correct des nœuds lors du déploiement de la mise en grappe.
Valeurs par défaut pour la mise en grappe
L'ID du système cLACP est généré automatiquement et la priorité du système est 1 par défaut.
La fonction de vérification de l’intégrité de la grappe est activée par défaut avec un délai d’attente de 3 secondes. La surveillance
de l’intégrité des interfaces est activée sur toutes les interfaces par défaut.
La fonction de jonction automatique de la grappe en cas d’échec de la liaison de commande de grappe offre des tentatives illimitées
toutes les 5 minutes.
La fonction de jonction automatique de la grappe pour une interface de données défaillante effectue 3 essais toutes les 5 minutes,
l’intervalle croissant étant fixé à 2.
Un délai de duplication de connexion de 5 secondes est activé par défaut pour le trafic HTTP.
Déployer la grappe dans AWS
Pour déployer une grappe dans AWS, vous pouvez soit la déployer manuellement, soit utiliser des modèles CloudFormation pour
déployer une pile. Vous pouvez utiliser la grappe avec l’équilibreur de charge de passerelle AWS ou avec un équilibreur de
charge non natif comme le routeur des services en nuage de Cisco.
Équilibreur de charge de passerelle AWS et serveur mandataire à un seul volet de Geneve
Remarque
Ce scénario est le seul actuellement pris en charge pour les interfaces de Geneve.

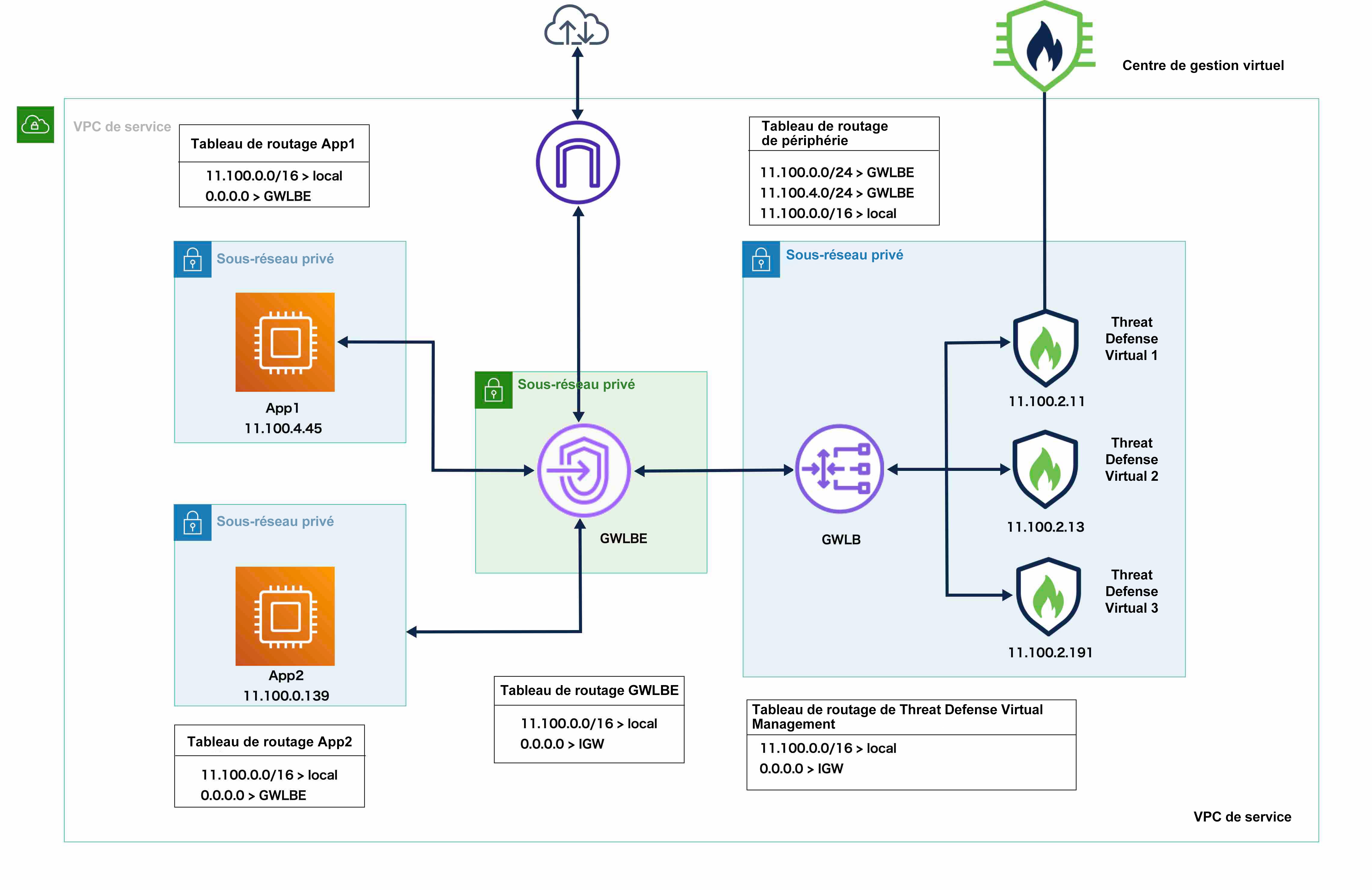

L'équilibreur de charge de passerelle AWS combine une passerelle de réseau transparente et un équilibreur de charge qui répartit
le trafic et fait évoluer les périphériques virtuels à la demande. Threat Defense Virtual prend en charge le plan de contrôle
centralisé de l’équilibreur de charge de passerelle avec un plan de données distribué (point de terminaison de l’équilibreur

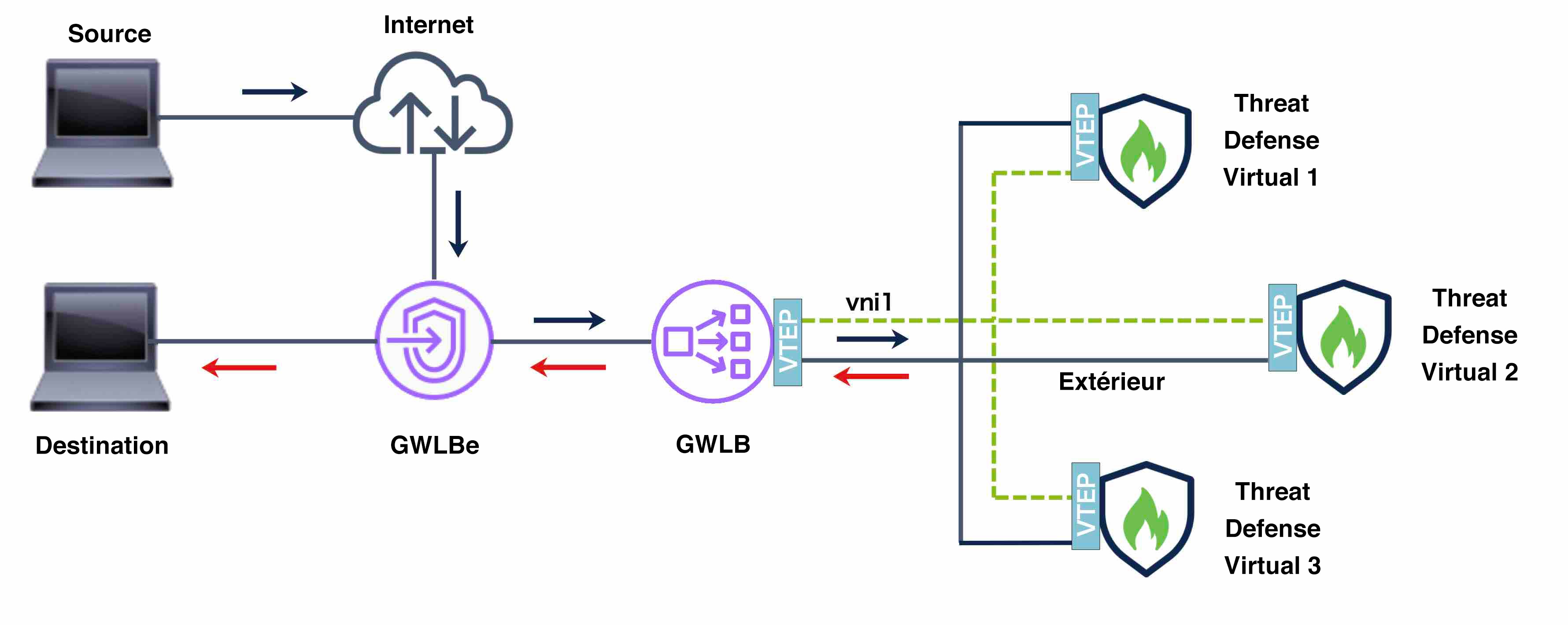

de charge de passerelle). La figure suivante montre le trafic acheminé vers l'équilibreur de charge de passerelle à partir
du point terminal de l'équilibreur de charge de passerelle. L’équilibreur de charge de passerelle équilibre le trafic entre
plusieurs Threat Defense virtuels, qui inspectent le trafic avant de l’abandonner ou de le renvoyer à l’équilibreur de charge
de passerelle (trafic en demi-tour). L'équilibreur de charge de passerelle renvoie ensuite le trafic au point terminal de
l'équilibreur de charge de passerelle et à la destination.
Remarque
La découverte de l’identité du serveur TLS ( Transport Layer Security ) n’est pas prise en charge avec la configuration à
Bras unique de Geneve sur AWS.
Illustration 1. Serveur mandataire à un seul volet Geneve
Exemples de topologies
Mise en grappe de Défense contre les menaces virtuelles avec évolutivité automatique dans les zones de disponibilité uniques et multiples d’une région AWS
Une zone de disponibilité est un centre de données autonome ou un ensemble de centres de données indépendants dans une région
AWS qui fonctionnent indépendamment. Chaque zone possède sa propre infrastructure réseau, sa connectivité et sa propre source
d’alimentation. Une défaillance dans une zone n’affecte pas les autres. Pour améliorer la redondance et la fiabilité, les
entreprises utilisent plusieurs zones de disponibilité dans leurs plans de reprise sur sinistre.
Le déploiement de Défense contre les menaces virtuelles dans plusieurs zones de disponibilité et la configuration de la mise en grappe avec une évolutivité dynamique peuvent améliorer
considérablement la disponibilité et l’évolutivité de votre infrastructure. En outre, l’utilisation de plusieurs zones de
disponibilité dans la même région peut offrir une redondance supplémentaire et garantir une haute disponibilité en cas de
défaillance.
Vous pouvez modifier le mécanisme d’attribution d’adresses IP de la liaison de commande de grappe (CCL) pour prendre en charge
les déploiements de zones de disponibilité uniques et multiples des grappes Défense contre les menaces virtuelles sur AWS. Les topologies données ci-dessous décrivent le flux de trafic entrant et sortant dans une seule et plusieurs zones
de disponibilité avec une capacité d’évolutivité automatique.
Mise en grappe de Défense contre les menaces virtuelles avec évolutivité automatique dans une zone de disponibilité unique
Il y a deux instances Défense contre les menaces virtuelles dans la grappe qui sont connectées à une GWLB.
Le trafic entrant provenant d’Internet est dirigé vers le point terminal de la GWLB, qui le transmet ensuite à la GWLB. Le
trafic est ensuite acheminé vers la grappe Défense contre les menaces virtuelles. Une fois que le trafic est inspecté par une instance Défense contre les menaces virtuelles dans la grappe, il est transféré à la VM de l’application, App1.
Le trafic sortant d’App1 est transmis au point terminal de la GWLB > GWLB > TDv > GWLB > point terminal de la GWLB, qui l’envoie
ensuite vers Internet.

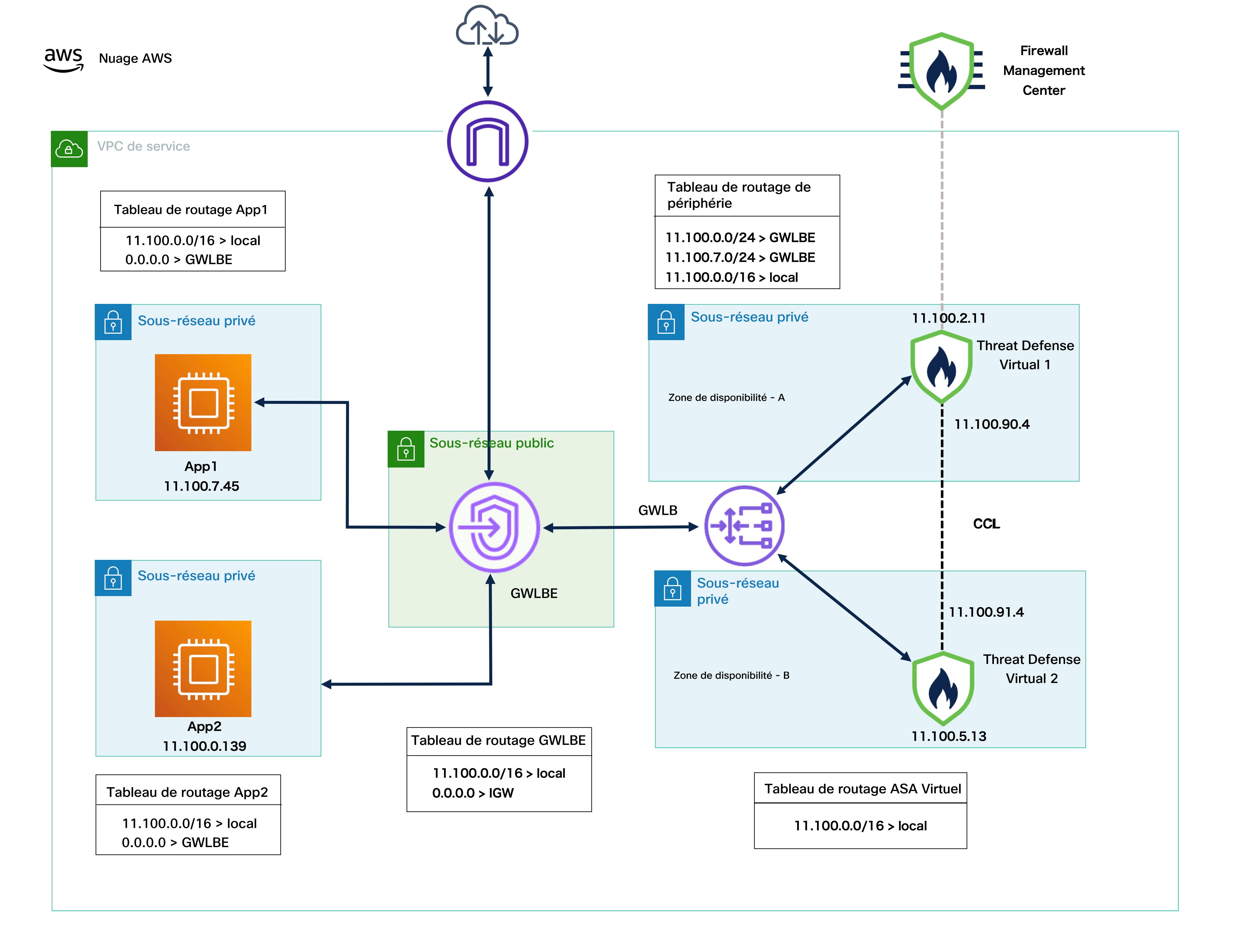

Mise en grappe de Défense contre les menaces virtuelles avec évolutivité automatique dans plusieurs zones de disponibilité
Deux instances Défense contre les menaces virtuelles de la grappe se trouvent dans des zones de disponibilité différentes et sont connectées à une GWLB.
Remarque
Le déploiement de plusieurs zones de disponibilité est pris en charge à partir de la version 7.6.0 de Défense contre les menaces virtuelles et des versions ultérieures.
Le trafic entrant provenant d’Internet est dirigé vers le point terminal de la GWLB, qui le transmet ensuite à la GWLB. En
fonction de la zone de disponibilité, le trafic est ensuite acheminé vers la grappe Défense contre les menaces virtuelles. Une fois que le trafic est inspecté par une instance Défense contre les menaces virtuelles dans la grappe, il est transféré à la VM de l’application, App1.
Processus de bout en bout pour le déploiement des grappes virtuelles de défense contre les menaces sur AWS
Déploiement basé sur un modèle

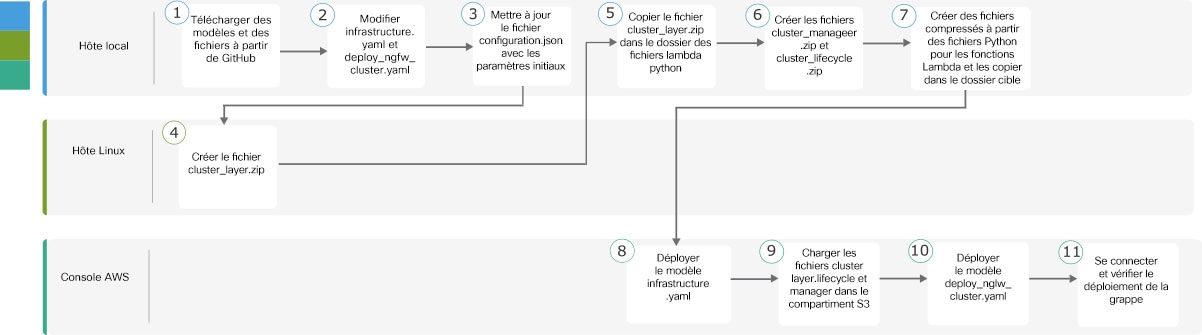

Le diagramme suivant illustre le flux de travail pour le déploiement basé sur le modèle de la grappe virtuelle Threat Defense
sur AWS.
Les modèles fournis ci-dessous sont disponibles dans GitHub. Les valeurs des paramètres sont explicites et les noms des paramètres,
les valeurs par défaut, les valeurs autorisées et la description sont donnés dans le modèle.
Assurez-vous de consulter la liste des types d’instances AWS pris en charge avant de déployer les nœuds de la grappe. Cette
liste se trouve dans le modèle deploy_ngfw_cluster.yaml, sous les valeurs autorisées pour le paramètre InstanceType (Type d'instance).
Déployer la pile dans AWS à l'aide d'un modèle CloudFormation
Déployez la pile dans AWS à l'aide du modèle personnalisé Cloud Formation.
Avant de commencer
Vous avez besoin d’une machine virtuelle Amazon Linux avec Python 3.
Pour permettre à la grappe de s’enregistrer automatiquement auprès de centre de gestion, vous devez créer deux utilisateurs avec des privilèges d’administration sur le centre de gestion qui peuvent utiliser l’API REST. Consultez la section Guide d'administration Cisco Secure Firewall Management Center.
Ajoutez une politique d’accès dans le centre de gestion qui correspond au nom de la politique que vous avez spécifié dans Configuration.json.
Conservez le paramètre fmcIpforDeviceReg DONTRESOLVE.
Le nom fmcAccessPlicyName doit correspondre à une politique d’accès sur centre de gestion.
Remarque
Les niveaux FTDv5 et FTDv10 ne sont pas pris en charge.
Créez un fichier nommé cluster_layer.zip pour fournir les bibliothèques Python essentielles aux fonctions Lambda.
Nous vous recommandons d’utiliser Amazon Linux avec Python 3.9 installé pour créer le fichier cluster_layer.zip.
Remarque
Si vous avez besoin d’un environnement Amazon Linux, vous pouvez créer une instance EC2 à l’aide de l’AMI d’Amazon Linux 2023
ou utiliser AWS Cloudshell, qui exécute la dernière version d’Amazon Linux.
Pour créer le fichier cluster-layer.zip, vous devez d’abord créer le fichier requirements.txt contenant les détails du paquet de la bibliothèque python, puis exécuter le script d’interface Shell.
Créez le fichier requirements.txt en précisant les détails du paquet Python.
Voici un exemple de détails de paquet que vous fournissez dans le fichier requirements.txt :
Si vous rencontrez une erreur de conflit de dépendances lors de l’installation, comme une erreur liée à urllib3 ou une erreur
de cryptographie, il est recommandé d’inclure les paquets en conflit ainsi que leurs versions recommandées dans le fichier
requirements.txt. Après cela, vous pouvez exécuter à nouveau l’installation pour résoudre le conflit.
Copiez le fichier cluster_layer.zip résultant dans le dossier des fichiers lambda python - cluster/aws/lambda-python-files.
Créez les fichiers cluster_layer.zip, custom_metrics_publisher.zip, cluster_manger.zip et lifecycle_ftdv.zip.
Un fichier make.py se trouve dans le référentiel cloné (cluster/aws/make.py). Cela compressera les fichiers python dans un fichier compressé et les copiera dans un dossier cible.
python3 make.py build
Remarque
Si vous utilisez une adresse IP privée pour l’enregistrement du centre de gestion virtuelle, assurez-vous de définir USE_PUBLIC_IP_FOR_FMC_CONN sur False dans le fichier cisco-ftdv/cluster/aws/lambda-python-files/constant.py.
Étape 2
Déployez infrastructure.yaml et notez les valeurs de sortie pour le déploiement en grappe. Avant de déployer la pile d’infrastructure, il est important
d’identifier la région AWS et les zones de disponibilité qui seront utilisées. Chaque région AWS a un ensemble de zones de
disponibilité et d’infrastructure VPC différent. Il est donc essentiel de sélectionner la région et les zones de disponibilité
pour votre déploiement.
Sur la console AWS, accédez à CloudFormation et cliquez sur Create stack (créer une pile). sélectionnez Avec de nouvelles ressources (standard).
Sélectionnez Charger un fichier modèle, cliquez sur Choisir un fichier et sélectionnez infrastructure.yaml dans le dossier cible.
Cliquez sur Next (suivant) et fournissez les informations requises.
Saisissez un Cluster Name (Nom de grappe) et un Cluster Number (Numéro de grappe) uniques pour la grappe.
Sélectionnez la zone de disponibilité dans la liste Availability Zone (Zone de disponibilité). Ce champ répertorie uniquement les zones de disponibilité en fonction de la région AWS que vous
sélectionnez pour le déploiement de la pile d’infrastructure à l’aide du modèle ClusterFormation.
Cliquez sur Next (suivant), puis sur Create stack (créer une pile).
Une fois le déploiement terminé, accédez aux résultats et notez le nom de compartiment S3.
Illustration 2. Sortie de infrastructure.yaml
Étape 3
Chargez cluster_layer.zip, cluster_manager.zip, custom_metrics_publisher.zip et cluster_lifecycle.zip dans le compartiment S3 créé par infrastructure.yaml.
Illustration 3. Compartiment S3
Remarque
Assurez-vous que l’adresse IP élastique de la passerelle NAT Lambda est ajoutée au groupe de sécurité associé au centre de
gestion virtuel.
Étape 4
Déployez déploy_ngfw_cluster.yaml.
Allez sur CloudFormation et cliquez sur Create stack (Créer une pile); sélectionnez Avec de nouvelles ressources (standard).
Sélectionnez Charger un fichier modèle, cliquez sur Choisir un fichier et sélectionnez déploie_ngfw_cluster.yaml dans le dossier cible.
Cliquez sur Next (suivant) et fournissez les informations requises.
Fournissez les informations suivantes sur la configuration de la grappe et de l’infrastructure.
Paramètre
Valeurs/Type autorisés
Description
Configuration de grappe
ClusterGrpNamePrefix
Chaîne
Voici le préfixe du nom de la grappe. Le numéro de la grappe sera ajouté en tant que suffixe.
ClusterNumber
Chaîne
Voici le numéro de la grappe. Il sera suffixé au nom de la grappe (msa-ftdv-infra). Par exemple, si cette valeur est 1, le nom de groupe sera msa-ftdv-infra-1.
Il doit comporter au moins 1 chiffre, mais pas plus de 3 chiffres. Par défaut : 1.
ClusterSize
Nombres
Il s’agit du nombre total de nœuds Défense contre les menaces virtuelles dans une grappe.
Minimum : 1
Maximum : 16
Détails d’infrastructure
NoOfAZs
Chaîne
Il s’agit du nombre total de zones de disponibilité dans lesquelles Défense contre les menaces virtuelles est déployé. (Le nombre de zones de disponibilité varie d’un minimum de 1 à un maximum de 3 selon la région).
Le sous-réseau sera créé dans ces zones de disponibilité.
Les zones de disponibilité disponibles dans cette liste sont basées sur la région sélectionnée pour le déploiement de la grappe.
Remarque
Les sous-réseaux de gestion, internes et de liaison de commande de grappe (CCL) sont créés dans trois zones de disponibilité
en fonction de ces paramètres.
AZ
Chaîne
La liste des zones de disponibilité est basée sur la région que vous prévoyez de déployer.
Dans la liste des zones de disponibilité, sélectionnez la zone de disponibilité valide (1 zone de disponibilité ou 2 zones
de disponibilité ou 3 zones de disponibilité).
Le nombre doit correspondre à la valeur du paramètre Nombre de zones de disponibilité.
NotifyEmailID
Chaîne
Adresse électronique à laquelle les e-mails des événements de grappe seront envoyés. Vous devez accepter une demande d’abonnement
par e-mail pour recevoir cette notification par e-mail.
Exemple : admin@company.com
VpcId
Chaîne
L’ID du VPC pour le groupe de grappes.
Type : AWS::EC2::VPC::Id
S3BktName
Chaîne
Le compartiment S3 qui contient les fichiers zip Lambda téléchargés. Vous devez indiquer le bon nom de compartiment.
MgmtSubnetIds
Liste
Ne saisissez qu’un seul sous-réseau par zone de disponibilité.
Si vous sélectionnez plusieurs sous-réseaux dans une même zone de disponibilité, la sélection d’un sous-réseau incorrect peut
entraîner des problèmes lors du déploiement des instances Défense contre les menaces virtuelles.
Type : Liste<AWS::EC2::Subnet::Id>
InsideSubnetIds
Liste
Saisissez au moins un sous-réseau par zone de disponibilité.
Si plusieurs sous-réseaux de la même zone de disponibilité sont sélectionnés, la sélection d’un sous-réseau incorrect peut
entraîner des problèmes lors du déploiement des instances Défense contre les menaces virtuelles.
Type : Liste<AWS::EC2::Subnet::Id>
LambdaSubnets
Liste
Saisissez au moins deux sous-réseaux pour les fonctions Lambda. Les deux sous-réseaux dans lesquels vous entrez doivent avoir une passerelle NAT pour permettre aux fonctions Lambda de communiquer
avec les services AWS, qui sont des DNS publics.
Type : Liste<AWS::EC2::Subnet::Id>
CCLSubnetIds
Chaîne
Saisissez au moins un sous-réseau par zone de disponibilité.
Si plusieurs sous-réseaux de la même zone de disponibilité sont sélectionnés, la sélection d’un sous-réseau incorrect peut
entraîner des problèmes lors du déploiement des instances Défense contre les menaces virtuelles.
Type : Liste<AWS::EC2::Subnet::Id>
CCLSubnetRanges
Chaîne
Saisissez la plage d’adresses IP de sous-réseaux CCL pour différentes zones de disponibilité.
Excluez les quatre premières adresses IP réservées. Ensemble d’adresses IP pour la liaison de commande de grappe (CCL).
L’adresse IP est attribuée aux interfaces CCL de l’instance Défense contre les menaces virtuelles à partir de l’ensemble d’adresses IP CCL.
MgmtInterfaceSG
Liste
Sélectionnez l’ID du groupe de sécurité pour les instances Défense contre les menaces virtuelles.
Type : Liste<AWS::EC2::SecurityGroup::Id>
InsideInterfaceSG
Liste
Sélectionnez l’ID du groupe de sécurité pour l’interface interne des instances Défense contre les menaces virtuelles.
Type : Liste<AWS::EC2::SecurityGroup::Id>
LambdaSG
Liste
Sélectionnez un groupe de sécurité pour les fonctions Lambda.
Assurez-vous que les connexions sortantes sont définies sur ANYWHERE (N’IMPORTE OÙ).
Type : Liste<AWS::EC2::SecurityGroup::Id>
CCLInterfaceSG
Liste
Sélectionnez un ID de groupe de sécurité pour l’interface CCL des instances Défense contre les menaces virtuelles.
Configuration de GWLB
DeployGWLBE
Chaîne
Cliquez sur Yes (Oui) pour déployer le terminal GWLB.
Par défaut, la valeur est définie sur No (Non).
VpcIdLBE
Chaîne
Saisissez le VPC pour déployer le terminal de l’équilibreur de charges de passerelle.
Remarque
Ne saisissez aucune valeur dans ce champ si vous ne déployez pas le terminal GWLB.
GWLBESubnetId
Chaîne
Saisissez un seul ID de sous-réseau.
Remarque
Ne saisissez aucune valeur dans ce champ si vous ne déployez pas le terminal GWLB.
Assurez-vous que le sous-réseau appartient au bon VPC et aux zones de disponibilité que vous avez spécifiées.
TargetFailover
Chaîne
Activez la prise en charge du basculement de la cible lorsqu’une cible tombe en panne ou est annulée. (Par défaut, la valeur
de ce paramètre est définie sur rebalance (rééquilibrer)).
no_rebalance : dirige les flux existants vers des cibles défaillantes et les nouveaux flux vers des cibles intègres, en assurant la rétrocompatibilité.
rebalance (rééquilibrer) : redistribue les flux existants tout en veillant à ce que les nouveaux flux atteignent des cibles intègres.
L’option rebalance (rééquilibrer) est prise en charge à partir de la version 7.4.1 et ultérieure de Défense contre les menaces virtuelles.
TgHealthPort
Chaîne
Saisissez le port de vérification de l’intégrité pour GWLB.
Remarque
Par défaut, ce port ne doit pas être utilisé pour le trafic.
Assurez-vous que la valeur que vous fournissez est un port TCP valide. Par défaut : 8080
Configuration de l’instance Cisco NGFWv
Type d’instance
Chaîne
Type d’instance EC2 Cisco Défense contre les menaces virtuelles.
Assurez-vous que la région AWS prend en charge le type d’instance que vous sélectionnez.
Par défaut, c5.xlarge est sélectionné.
LicenseType
Chaîne
Choisissez le type de licence d’instance EC2 Cisco Défense contre les menaces virtuelles. Assurez-vous que l’ID AMI que vous saisissez dans le paramètre AMI-ID est du même type de licence.
Par défaut, BYOL est sélectionné.
AssignPublicIP
Chaîne
Définissez la valeur sur true (vrai) afin d’attribuer une adresse IP publique pour Défense contre les menaces virtuelles à partir de l’ensemble d’adresses IP AWS.
AmiID
Chaîne
Choisissez le bon ID AMI selon la région, la version et le type de licence (BYOL ou PAYG).
Défense contre les menaces virtuelles 7.2 et versions ultérieures prennent en charge la mise en grappe, et Défense contre les menaces virtuelles version 7.6 et ultérieures prennent en charge l’évolutivité automatique et les améliorations des zones de disponibilité multiples.
Type : AWS::EC2::Image::Id
ngfwPassword
Chaîne
Mot de passe de l’instance Défense contre les menaces virtuelles.
Toutes les instances Défense contre les menaces virtuelles ont un mot de passe par défaut, qui est saisi dans le champ Userdata (Données utilisateur) du modèle de lancement (groupe
de grappes).
Le mot de passe est activé après que Défense contre les menaces virtuelles est accessible.
La longueur minimale doit être de 8 caractères. Le mot de passe peut être un mot de passe en texte brut ou un mot de passe
chiffré par KMS.
KmsArn
Chaîne
Saisissez l’ARN d’un KMS existant (clé AWS KMS à chiffrer au repos).
Si vous spécifiez une valeur dans ce champ, le mot de passe d’administrateur de l’instance Défense contre les menaces virtuelles doit être un mot de passe chiffré.
Exemple de génération de mot de passe chiffré : « aws kms encrypt --key-id <KMS ARN> --plaintext <password »
Le chiffrement du mot de passe doit être effectué uniquement à l’aide de l’ARN spécifié.
Configuration automatique de FMC
fmcDeviceGrpName
Chaîne
Attribuez un nom unique au groupe de grappes dans le centre de gestion.
fmcPublishMetrics
Chaîne
Sélectionnez true (vrai) pour créer une fonction Lambda afin d’interroger le centre de gestion et de publier des mesures de groupes d’appareils
spécifiques dans AWS CloudWatch.
Valeurs autorisées :
vrai
faux
Par défaut, la valeur est définie sur true (vrai).
fmcMetricsUsername
Chaîne
Saisissez un nom d’utilisateur interne unique pour interroger les mesures de mémoire à partir du centre de gestion.
L’utilisateur doit avoir des privilèges d’utilisateurd’administration et de maintenance du réseau ou plus.
fmcMetricsPassword
Chaîne
Saisissez le mot de passe
Si vous avez mentionné le paramètre ARN de clé principale KMS, assurez-vous de fournir un mot de passe chiffré.
Assurez-vous de saisir le bon mot de passe, car la saisie d’un mot de passe incorrect peut entraîner l’échec de la collecte
des mesures.
fmcServer
Chaîne
L’adresse IP peut être une adresse IP externe ou l’adresse IP accessible dans le sous-réseau de gestion Défense contre les menaces virtuelles du VPC.
Longueur minimale : 7
Longueur maximale : 15
fmcOperationsUsername
Chaîne
Fournissez un nom d’utilisateur interne unique pour Centre de gestion virtuel pour CloudWatch.
L’utilisateur doit disposer des privilèges d’administrateur.
fmcOperationsPassword
Chaîne
Saisissez le mot de passe
Si vous avez mentionné le paramètre ARN de clé principale KMS, assurez-vous de fournir un mot de passe chiffré.
Configuration de l’évolutivité
CpuThresholds
Liste délimitée par des virgules
(Facultatif) La définition de seuils inférieur et supérieur non zéro créera des politiques d’évolutivité. Si (0,0) est sélectionné,
aucune alarme ou politique d’évolutivité du CPU ne sera créée. Les points d’évaluation et les points de données ont les valeurs
par défaut ou recommandées.
Par défaut, Autoscale (Évolutivité automatique) est activée dans ce modèle. L’évolutivité automatique peut être désactivée après le déploiement.
MemoryThresholds
Liste délimitée par des virgules
La définition de seuils inférieur et supérieur non zéro créera des politiques d’évolutivité. Si (0,0) est sélectionné, aucune
alarme ou politique d’évolutivité de la mémoire ne sera créée. Les points d’évaluation et les points de données ont les valeurs
par défaut ou recommandées.
Cliquez sur Next (suivant).
Cliquez pour valider toutes les options d’AWS CloudFormation.
Cliquez sur Submit (Soumettre) pour déployer la grappe.
Cliquez sur Next (suivant), puis sur Create stack (créer une pile).
Les fonctions Lambda gèrent le reste du processus et les défense contre les menaces virtuelles s’enregistrent automatiquement auprès de centre de gestion.
Illustration 4. Ressources déployées
L’état passe de CREATE_IN_PROGRESS à CREATE COMPLETE indiquant le déploiement réussi.
Étape 5
Vérifiez le déploiement de la grappe en vous connectant à l’un des nœuds et en utilisant la commande show cluster info.
Illustration 5. Nœuds de la grappe
Illustration 6. Afficher l‘information sur la grappe
Configuration des paramètres d’évolutivité automatique
Une fois le déploiement terminé, vous devez spécifier la capacité minimale, maximaleet souhaitée du groupe d’évolutivité automatique Défense contre les menaces virtuelles. Vous devez vérifier la fonctionnalité d’évolutivité automatique.
Procédure
Étape 1
Dans la console AWS, choisissez Services > EC2 > Auto Scaling groups (Groupes d’évolutivité automatique) > Create ClusterAutoscale group (Groupe d’évolutivité automatique de la grappe créé).
Étape 2
Cochez la case Autoscale Group (Groupe d’évolutivité automatique).
Étape 3
Cliquez sur Actions pour modifier la capacité du groupe d’évolutivité automatique.
Étape 4
Configurez la Desired capacity (Capacité souhaitée), puis définissez la capacité Scaling limits (Limites d’évolutivité).
Étape 5
Vérifiez si les données de mesure du CPU et de la mémoire sont disponibles et si l’évolutivité se produit comme prévu dans
les alarmes AWS Cloudwatch.
Configurer le mode IMDSv2 requis dans la mise en grappe Défense contre les menaces virtuelles en mettant à jour la pile
Vous pouvez configurer le mode IMDSv2 requis pour les instances de groupe d’évolutivité automatique Défense contre les menaces virtuelles qui sont déjà déployées sur AWS.
Avant de commencer
Le mode IMDSv2 requis est uniquement pris en charge par Défense contre les menaces virtuelles, version 7.6 ou ultérieure. Vous devez vous assurer que votre version d’instances existantes est compatible (mise à niveau
vers la version 7.6) avec le mode IMDSv2 avant de configurer le mode IMDSv2 pour votre déploiement.
Procédure
Étape 1
Sur la console AWS, accédez à CloudFormation et cliquez sur Stacks (Piles).
Étape 2
Sélectionnez la pile des instances de mise en grappe initialement déployées.
Étape 3
Cliquez sur Update (mettre à jour).
Étape 4
Sur la page Update stack (Mise à jour de la pile), cliquez sur Replace existing template (Remplacer le modèle existant).
Étape 5
Dans la section Specify template (Spécifier le modèle), cliquez sur Upload a template file (Charger un fichier de modèle).
Étape 6
Choisissez et chargez le modèle qui prend en charge IMDSv2.
Étape 7
Indiquez les valeurs pour les paramètres d’entrée dans le modèle.
Étape 8
Mettez à jour la pile.

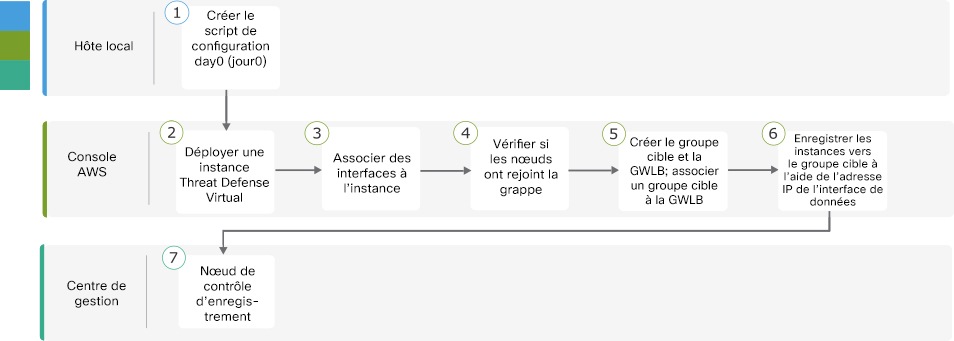

Déployer manuellement la grappe dans AWS
Pour déployer la grappe manuellement, préparez la configuration du jour 0, déployez chaque nœud, puis ajoutez le nœud de contrôle
à centre de gestion.
Créer la configuration Day0 pour AWS
Vous pouvez utiliser une configuration fixe ou une configuration personnalisée. Nous vous recommandons d’utiliser la configuration
fixe.
Créer la configuration Day0 avec une configuration fixe pour AWS
La configuration fixe générera automatiquement la configuration de démarrage de grappe.
Zone de disponibilité unique – configuration Day0 (Jour0) avec une configuration fixe pour AWS
Pour la variable CclSubnetRange , spécifiez une plage d’adresses IP à partir de xxx4. Assurez-vous d’avoir au moins 16 adresses IP disponibles pour la mise
en grappe. Quelques exemples d’adresses IP de début (ip_address_start) et de fin (ip_address_end) sont donnés ci-dessous.
Tableau 2. Exemples d’adresses IP de début et de fin
CIDR
Adresse IP de début
Adresse IP de fin
10.1.1.0/27
10.1.1.4
10.1.1.30
10.1.1.32/27
10.1.1.36
10.1.1.62
10.1.1.64/27
10.1.1.68
10.1.1.94
10.1.1.96/27
10.1.1.100
10.1.1.126
10.1.1.128/27
10.1.1.132
10.1.1.158
10.1.1.160/27
10.1.1.164
10.1.1.190
10.1.1.192/27
10.1.1.196
10.1.1.222
10.1.1.224/27
10.1.1.228
10.1.1.254
10.1.1.0/24
10.1.1.4
10.1.1.254
Déployer les nœuds de la grappe
Déployez les nœuds de la grappe pour qu’ils forment une grappe.
Procédure
Étape 1
Déployez l’instance virtuelle de Threat Defense en utilisant la configuration de jour 0 de la grappe avec le nombre d’interfaces
requis (quatre interfaces si vous utilisez l’équilibreur de charge de passerelle (GWLB) ou cinq interfaces si vous utilisez
un équilibreur de charge non natif). Pour ce faire, dans la section Configure Instance Details (Configurer les détails de l’instance) > Advanced Details (détails avancés), collez la configuration du jour 0 de la grappe.
Remarque
Assurez-vous d’associer des interfaces aux instances dans l’ordre indiqué ci-dessous.
Équilibreur de charge de passerelle AWS : quatre interfaces : liaison de gestion, de dépistage, interne et de commande de
grappe.
Équilibreurs de charge non natifs : cinq interfaces – liaison de gestion, de dépistage, interne, externe et de commande de
grappe.
Répétez l’étape 1 pour déployer le nombre requis de nœuds supplémentaires.
Étape 3
Utilisez la commande show cluster info de la console virtuelle Threat Defense pour vérifier si tous les nœuds ont bien rejoint la grappe.
Étape 4
Configurez l’équilibreur de charge de passerelle AWS
Créez un groupe cible et un GWLB.
Associez le groupe cible au GWLB.
Remarque
Assurez-vous de configurer le GWLB pour utiliser les paramètres de groupe de sécurité, de configuration d’écouteur et de vérification
de l’intégrité adéquats.
Enregistrez l’interface de données (interface interne) avec le groupe cible à l’aide des adresses IP.
Configurer la cible de basculement pour la mise en grappe Cisco Secure Firewall Threat Defense Virtual avec GWLB dans AWS
La mise en grappes Threat Defense Virtual dans AWS utilise l’équilibreur de charge de passerelle (GWLB) pour équilibrer et
transférer les paquets réseau pour inspection à un nœud virtuel Threat Defense désigné. GWLB est conçue pour continuer à envoyer
des paquets réseau au nœud cible en cas de basculement ou de désenregistrement de ce nœud.
La fonction de basculement de cible dans AWS permet à GWLB de rediriger les paquets réseau vers un nœud cible intègre en cas
d’annulation de l’enregistrement du nœud pendant la maintenance planifiée ou en cas de défaillance du nœud cible. Elle tire
parti du basculement dynamique de la grappe.
Dans AWS, vous pouvez configurer le basculement de cible à l’aide de l’API ou de la console AWS Elastic Load Balancing (ELB).
Remarque
Si un nœud cible tombe en panne pendant que GWLB achemine le trafic à l’aide de certains protocoles tels que SSH, SCP, CURL,
etc., il peut y avoir un retard dans la redirection du trafic vers une cible intègre. Ce retard est dû au rééquilibrage et
au réacheminement du flux de trafic.
Dans AWS, vous pouvez configurer le basculement de cible à l’aide de l’API AWS ELB ou de la console AWS.
API AWS : dans l'API AWS ELB modify-target-group-attributes, vous pouvez définir le comportement de gestion du flux en modifiant les deux nouveaux paramètres suivants.
target_failover.on_unhealthy : définit comment GWLB gère le flux de réseau lorsque la cible devient non intègre.
target_failover.on_deregistration : définit comment GWLB gère le flux de réseau lorsque la cible est annulée.
La commande suivante montre l’exemple de configuration des paramètres d’API de la définition de ces deux paramètres.
Console AWS : dans la console EC2, vous pouvez activer l’option Target Failover (Basculement de la cible) sur la page Target
Group (Groupe cible) en configurant les options suivantes.
Activer le basculement de la cible pour la mise en grappe Cisco Secure Firewall Threat Defense Virtual dans AWS
L’interface de données de défense contre les menaces virtuelles est enregistrée dans un groupe cible de GWLB dans AWS. Dans la mise en grappe défense contre les menaces virtuelles, chaque instance est associée à un groupe cible. GWLB équilibre la charge et envoie le trafic vers cette instance intègre
identifiée ou enregistrée comme nœud cible dans le groupe cible.
Avant de commencer
Vous devez avoir déployé la grappe dans AWS soit manuellement, soit à l'aide de modèles CloudFormation.
Si vous déployez une grappe à l'aide d'un modèle CloudFormation, vous pouvez également activer le paramètre Target Failover (Basculement de cible) en affectant l’attribut de rebalance (rééquilibre) disponible dans la section configuration GWLB du fichier de déploiement de la grappe, déploie_ftdv_clustering.yaml. Par défaut, dans le modèle, la valeur est définie sur rééquilibre pour ce paramètre. Cependant, la valeur par défaut de ce paramètre est définie sur no_rebalance sur la console AWS.
Où,
no_rebalance : GWLB continue d’envoyer le flux de réseau vers la cible en échec ou dont l’enregistrement a été annulé.
rebalance : GWLB envoie le flux de réseau vers une autre cible intègre lorsque la cible existante est en panne ou est annulée.
Pour en savoir plus sur le déploiement de la pile dans AWS, consultez :
Cliquez sur Target Groups pour afficher la page des groupes cibles.
Étape 3
Sélectionner le groupe cible pour lequel les adresses IP de l’interface de données défense contre les menaces virtuelles sont enregistrées. La page des détails du groupe cible s’affiche, où vous pouvez activer les attributs de basculement cible.
Étape 4
Allez dans le menu Attributes (Attributs).
Étape 5
Cliquez sur Edit pour modifier les attributs.
Étape 6
Poussez le bouton coulissantRééquilibrer les flux vers la droite pour activer le basculement de la cible afin de configurer la GWLB pour rééquilibrer et transférer les paquets
réseau existants vers un nœud cible intègre en cas de basculement ou de désenregistrement de la cible.
Déployer la grappe dans Azure
Vous pouvez utiliser la grappe avec Azure Gateway Load Balancer (GWLB) ou avec un équilibreur de charge non natif. Pour déployer
une grappe dans Azure, utiliser des modèles du gestionnaire de ressources Azure (ARM) pour déployer un ensemble de machines
virtuelles identiques.
Exemple de topologie pour un déploiement en grappes basé sur GWLB
Illustration 7. Scénario et topologie du trafic entrant avec GWLB
Illustration 8. Scénario et topologie du trafic sortant avec GWLB
Équilibreur de charge de passerelle Azure et serveur mandataire jumelé
Dans une chaîne de service Azure, les solutions virtuelles de défense contre les menaces agissent comme une passerelle transparente
qui peut intercepter les paquets entre Internet et le service client. La défense contre les menaces virtuelles définit une
interface externe et une interface interne sur une seule carte réseau en utilisant des segments VXLAN dans un proxy apparié.
La figure suivante montre le trafic transféré vers l’équilibreur de charge de passerelle Azure à partir de l’équilibreur de
charge de passerelle publique sur le segment VXLAN externe. L’équilibreur de charge de passerelle équilibre le trafic entre
plusieurs virtuels Threat Defense, qui inspectent le trafic avant de l’abandonner ou de le renvoyer à l’équilibreur de charge
de passerelle sur le segment VXLAN interne. L’équilibreur de charge de passerelle Azure renvoie ensuite le trafic vers l’équilibreur
de charge de passerelle publique et vers la destination.
Illustration 9. Équilibreur de charge de passerelle Azure avec mandataire jumelé
Processus de bout en bout pour le déploiement de grappe Threat Defense Virtual dans Azure avec GWLB
Déploiement basé sur un modèle

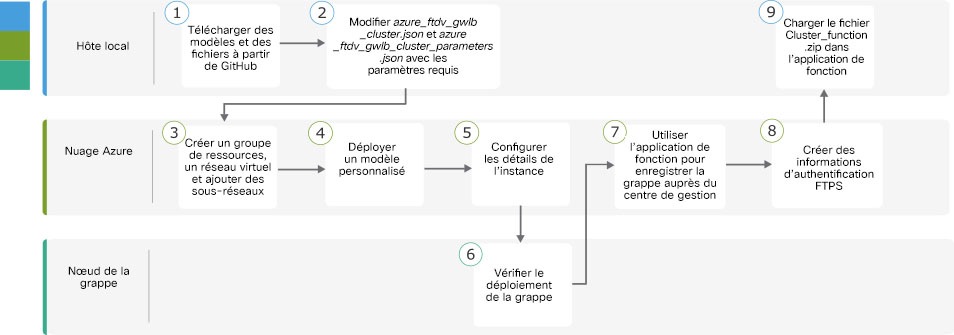

Le diagramme suivant illustre le flux de travail pour le déploiement basé sur le modèle de la grappe virtuelle Threat Defense
dans Azure avec GWLB.
Les modèles fournis ci-dessous sont disponibles dans GitHub. Les valeurs des paramètres sont explicites et les noms et les
valeurs des paramètres sont indiqués dans le modèle.
Pour permettre à la grappe de s’enregistrer automatiquement auprès du centre de gestion, créez un utilisateur avec les privilèges
d’administrateur et de maintenance réseau sur le centre de gestion. Les utilisateurs disposant de ces privilèges peuvent utiliser
l’API REST. Reportez-vous au Guide d’administration de Cisco Secure Firewall Management Center.
Ajoutez dans le centre de gestion une politique d’accès qui correspond au nom de la politique que vous spécifierez lors du
déploiement du modèle.
Vérifier que la licence du centre de gestion virtuel est approprié.
Effectuez les étapes ci-dessous après avoir ajouté la grappe au centre de gestion virtuel :
Configurez les paramètres de la plateforme avec le numéro de port de vérification de l’intégrité dans le centre de gestion.
Pour en savoir plus sur cette configuration, consultez les paramètres de la plateforme.
Créez une route statique pour le trafic de données. Pour en savoir plus sur la création d’une route statique, consultez Ajouter une route statique.
Exemple de configuration d'une route statique:
Network: any-ipv4
Interface: vxlan_tunnel
Leaked from Virtual Router: Global
Gateway: vxlan_tunnel_gw
Tunneled: false
Metric: 2
Remarque
vxlan_tunnel_gw est l’adresse IP de la passerelle du sous-réseau de données.
Déployer une grappe sur Azure avec GWLB à l’aide d’un modèle Azure Resource Manager
Déployer l’ensemble de machines virtuelles identiques pour Azure GWLB à l’aide du modèle personnalisé Azure Resource Manager
(ARM).
Modifiez azure_ftdv_gwlb_cluster.json et azure_ftdv_gwlb_cluster_parameters.json avec les paramètres requis.
OU
Modifiez les modèles withoutDiagnostic, azure_withoutDiagnostic_ftdv_gwlb_cluster_parameters.json et azure_withoutDiagnostic_ftdv_gwlb_cluster.json, avec le paramètre requis pour le déploiement de la grappe sans l’interface de diagnostic.
Dans l’onglet Basics (Base), choisissez Subscription (Abonnement) et Resource Group (Groupe de ressources) dans les listes déroulantes.
Choisissez la région requise. Cliquez sur Next: IP Addresses (prochaines adresses IP).
Dans l’onglet IP Addresses (adresses IP), cliquez sur Add subnet (ajouter un sous-réseau) et ajoutez les sous-réseaux suivants : Management, Diagnostic, Data et Cluster Control Link.
Si vous déployez la grappe Défense contre les menaces virtuelles 7.4.1 sans interface de diagnostic, vous devez ignorer la création du sous-réseau de diagnostic.
Ajoutez les sous-réseaux.
Étape 5
Déployez le modèle personnalisé.
Cliquez sur Créer > Déploiement à l'aide de modèles (déployer à l’aide de modèles personnalisés).
Cliquez sur Créer votre propre modèle dans l’éditeur.
Cliquez sur Load File (Charger le fichier) et chargez azure_ftdv_gwlb_cluster.json ou azure_withoutDiagnostic_ftdv_gwlb_cluster.json, si vous avez choisi sans déploiement d’interface de diagnostic.
Cliquez sur Save (enregistrer).
Étape 6
Configurer les détails de l’instance
Saisissez les valeurs requises, puis cliquez sur Vérifier + créer.
Cliquez sur Create (créer) une fois la validation réussie.
Étape 7
Une fois l’instance en cours d’exécution, vérifiez le déploiement de la grappe en vous connectant à l’un des nœuds et en saisissant
la commande show cluster info.
Illustration 10. Afficher l‘information sur la grappe
Étape 8
Dans le portail Azure, cliquez sur l’application Function pour enregistrer la grappe auprès de Centre de gestion.
Remarque
Si vous ne souhaitez pas utiliser l’application Fonction, vous pouvez également enregistrer le nœud de contrôle auprès de
centre de gestion directement en utilisant Add > Device (et non Add > Cluster). Les autres nœuds de la grappe s’enregistreront automatiquement.
Étape 9
Créez les informations d’authentification FTPS en cliquant sur Centre de déploiement > Informations d'identification FTPSs > Portée de l'utilisateur > Configurer le nom d'utilisateur et le mot de passe, puis cliquez sur Enregistrer.
Étape 10
Chargez le fichier Cluster_Function.zip dans l’application Function en exécutant la commande curl suivante sur le terminal local.
curl -X POST -uusername--data-binary @"Cluster_Function.zip" https:// Function_App_Name.scm.azurewebsites.net/api/zipdeploy
Remarque
La commande curl peut prendre quelques minutes (environ 2 à 3 minutes) pour achever de s'exécuter.
La fonction sera chargée dans l’application Fonction. La fonction démarrera et vous pourrez voir les journaux dans la file
d’attente de sortie du compte de stockage. L’enregistrement du périphérique auprès du centre de gestion sera lancé.

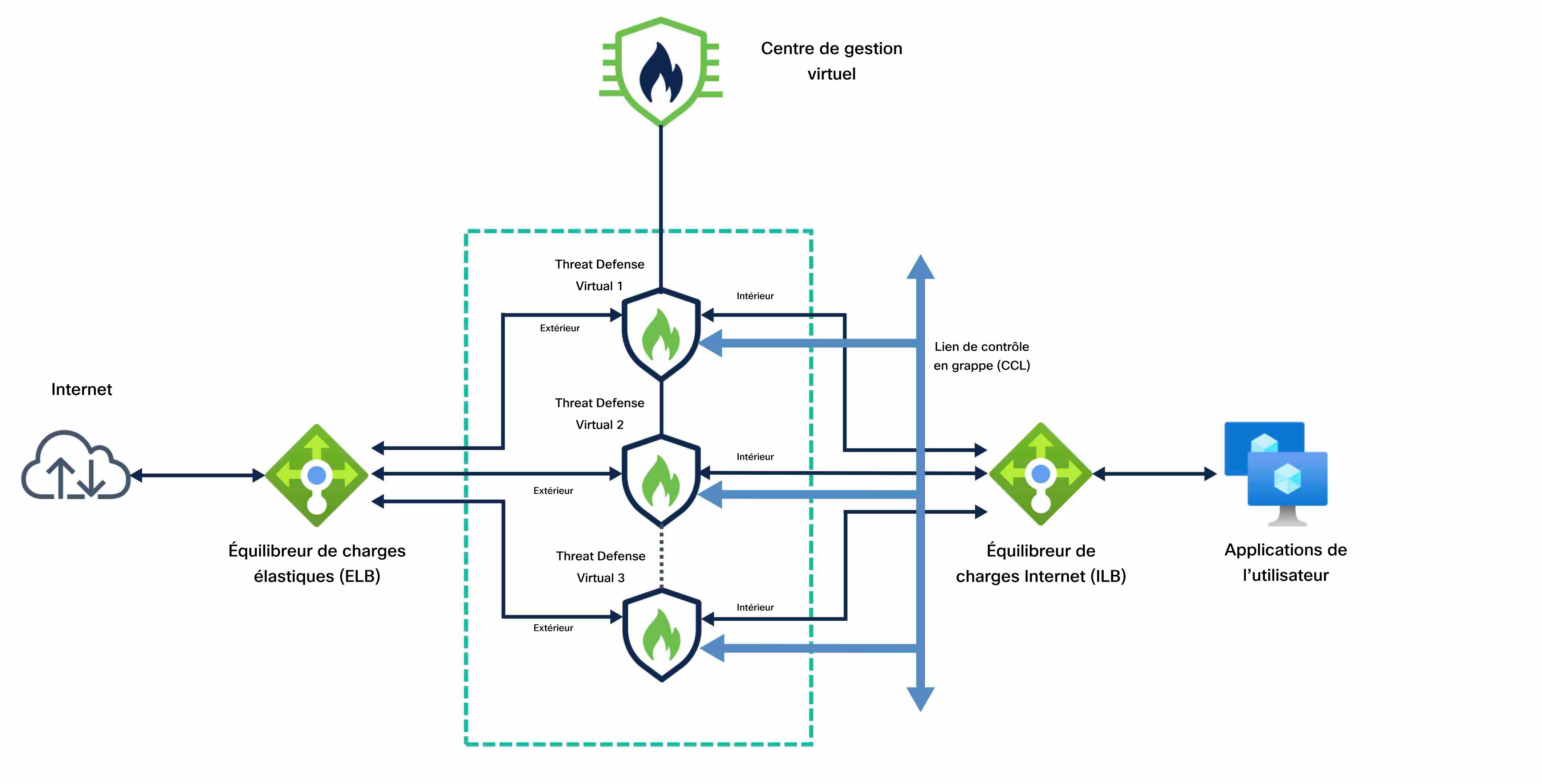

Exemple de topologie pour le déploiement de grappes selon l’équilibrage de la charge de réseau
Cette topologie décrit le flux de trafic entrant et sortant. La grappe virtuelle Threat Defense est comprise entre les équilibreurs
de charge interne et externe. Une instance virtuelle du centre de gestion est utilisée pour gérer la grappe.
Le trafic entrant provenant d’Internet est dirigé vers l’équilibreur de charge externe, qui le transmet ensuite à la grappe
virtuelle Threat Defense. Une fois que le trafic a été inspecté par une instance virtuelle de Threat Defense dans la grappe,
il est transféré à la machine virtuelle de l’application.
Le trafic sortant de la machine virtuelle d’application est transmis à l’équilibreur de charge interne. Le trafic est ensuite
acheminé vers la grappe virtuelle Threat Defense, puis envoyé à Internet.
Processus de bout en bout pour le déploiement de grappe Threat Defense Virtual dans Azure avec équilibrage de la charge de
réseau
Déploiement basé sur un modèle

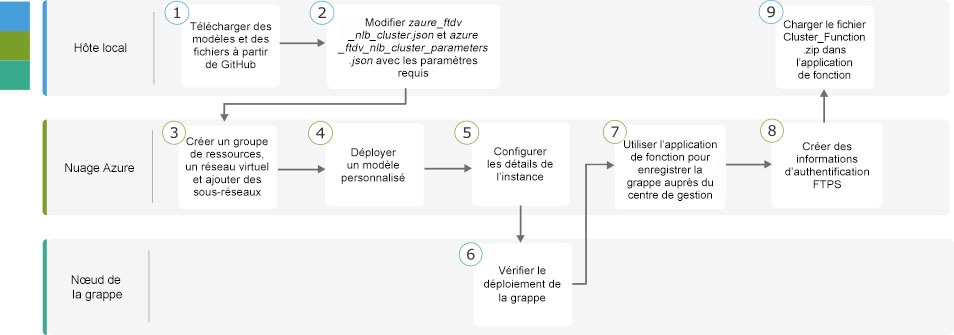

Le schéma dynamique suivant illustre le flux de travail du déploiement basé sur un modèle de la grappe virtuelle Threat Defense
dans Azure avec l’équilibrage de la charge réseau (TLB).

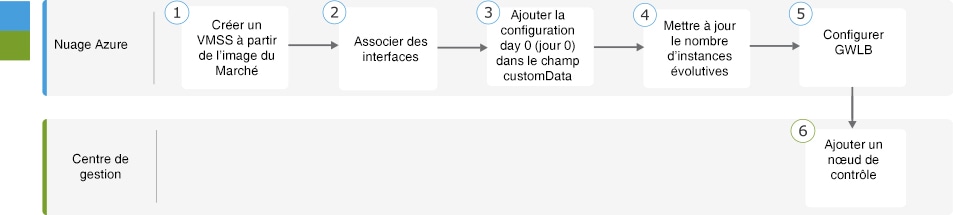

Le diagramme suivant illustre le flux de travail du déploiement manuel de la grappe virtuelle Threat Defense dans Azure avec
équilibrage de la charge réseau.
Les modèles fournis ci-dessous sont disponibles dans GitHub. Les valeurs des paramètres sont explicites et les noms et les
valeurs des paramètres sont indiqués dans le modèle.
Pour permettre à la grappe de s’enregistrer automatiquement auprès du centre de gestion, créez un utilisateur avec les privilèges
d’administrateur et de maintenance réseau sur le centre de gestion. Les utilisateurs disposant de ces privilèges peuvent utiliser
l’API REST. Reportez-vous au Guide d’administration de Cisco Secure Firewall Management Center.
Ajoutez une politique d’accès dans le centre de gestion qui correspond au nom de la politique que vous spécifierez lors du
déploiement du modèle.
Vérifier que la licence du centre de gestion virtuel est approprié.
Une fois la grappe ajoutée au centre de gestion virtuel :
Configurez les paramètres de la plateforme avec le numéro de port de vérification de l’intégrité dans le centre de gestion.
Pour en savoir plus sur cette configuration, consultez les paramètres de la plateforme.
Créez des routes statiques pour le trafic provenant des interfaces externes et internes. Pour en savoir plus sur la création
d’une route statique, consultez Ajouter une route statique.
Exemple de configuration de routage statique pour l’interface externe :
Network: any-ipv4
Interface: outside
Leaked from Virtual Router: Global
Gateway: ftdv-cluster-outside
Tunneled: false
Metric: 10
Remarque
ftdv-cluster-outside est l’adresse IP de la passerelle du sous-réseau externe.
Exemple de configuration de routage statique pour l’interface interne :
Network: any-ipv4
Interface: inside
Leaked from Virtual Router: Global
Gateway: ftdv-cluster-inside-gw
Tunneled: false
Metric: 11
Remarque
ftdv-cluster-inside-gw est l’adresse IP de la passerelle du sous-réseau interne.
Configurez la règle NAT pour le trafic de données. Pour en savoir plus sur la configuration des règles NAT, consultez Traduction d'adresses réseau
Déployer une grappe sur Azure avec équilibrage de la charge de réseau à l’aide d’un modèle Azure Resource Manager
Déployez la grappe pour l’équilibrage de la charge (TLB) Azure à l’aide du modèle personnalisé Azure Resource Manager (ARM)
.
Modifiez azure_ftdv_nlb_cluster.json et azure_ftdv_nlb_cluster_parameters.json avec les paramètres requis.
Modifiez les modèles withoutDiagnostic, azure_withoutDiagnostic_ftdv_nlb_cluster_parameters.json et azure_withoutDiagnostic_ftdv_nlb_cluster.json, avec le paramètre requis pour le déploiement de la grappe sans l’interface de diagnostic.
Dans l’onglet Basics (Base), choisissez Subscription (Abonnement) et Resource Group (Groupe de ressources) dans les listes déroulantes.
b) Choisissez la région requise. Cliquez sur Next: IP Addresses (prochaines adresses IP).
Ajoutez les sous-réseaux.
Dans l’onglet IP Addresses (adresses IP), cliquez sur Add subnet (ajouter un sous-réseau) et ajoutez les sous-réseaux suivants : Gestion, Dépistage, interne, Externe et Liaison de commande
de grappe.
Si vous déployez la grappe Défense contre les menaces virtuelles 7.4.1 sans interface de diagnostic, vous devez ignorer la création du sous-réseau de diagnostic.
Étape 5
Déployez le modèle personnalisé.
Cliquez sur Créer > Déploiement à l'aide de modèles (déployer à l’aide de modèles personnalisés).
Cliquez sur Créer votre propre modèle dans l’éditeur.
Cliquez sur Load File (Charger le fichier) et chargez azure_ftdv_nlb_cluster.json ou azure_withoutDiagnostic_ftdv_nlb_cluster.json, si vous avez choisi sans déploiement d’interface de diagnostic.
Cliquez sur Save (enregistrer).
Étape 6
Configurer les détails de l’instance
Saisissez les valeurs requises, puis cliquez sur Vérifier + créer.
Remarque
Pour les adresses de début et de fin de la liaison de commande de grappe, indiquez uniquement le nombre d’adresses dont vous
avez besoin (jusqu’à 16). Une plage plus importante peut nuire aux performances.
Cliquez sur Create (créer) une fois la validation réussie.
Étape 7
Une fois l’instance en cours d’exécution, vérifiez le déploiement de la grappe en vous connectant à l’un des nœuds et en utilisant
la commande show cluster info.
Illustration 14. Afficher l‘information sur la grappe
Étape 8
Dans le portail Azure, cliquez sur l’application Function pour enregistrer la grappe dans centre de gestion.
Remarque
Si vous ne souhaitez pas utiliser l’application Fonction, vous pouvez également enregistrer le nœud de contrôle avec le centre
de gestion directement en utilisant Ajouter > Périphérique (et non Ajouter > Grappe). Les autres nœuds de la grappe s’enregistreront automatiquement.
Étape 9
Créez les informations d’authentification FTPS en cliquant sur Centre de déploiement > Informations d'identification FTPSs > Portée de l'utilisateur > Configurer le nom d'utilisateur et le mot de passe, puis cliquez sur Enregistrer.
Étape 10
Chargez le fichier Cluster_Function.zip dans l’application Function en exécutant la commande curl suivante sur le terminal local.
curl -X POST -uusername--data-binary @"Cluster_Function.zip" https:// Function_App_Name.scm.azurewebsites.net/api/zipdeploy
Remarque
La commande curl peut nécessiter quelques minutes (environ 2 à 3 minutes) pour terminer l’exécution de la commande.
La fonction sera chargée dans l’application Fonction. La fonction démarrera et vous pourrez voir les journaux dans la file
d’attente de sortie du compte de stockage. L’enregistrement du périphérique auprès du centre de gestion sera lancé.
Déployer manuellement la grappe dans Azure
Pour déployer la grappe manuellement, préparez la configuration de day0, déployez chaque nœud, puis ajoutez le nœud de contrôle
à centre de gestion.
Créer la configuration Day0 pour Azure
Vous pouvez utiliser une configuration fixe ou une configuration personnalisée.
Créer la configuration Day0 avec une configuration fixe pour Azure
La configuration fixe générera automatiquement la configuration de démarrage de grappe.
{
"AdminPassword": "password",
"FirewallMode": "Routed",
"ManageLocally": "No",
"Diagnostic": "OFF", //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
. "FmcIp": "<FMC_IP>",
"FmcRegKey": "<REGISTRATION_KEY>",
"FmcNatId": "<NAT_ID>",
"Cluster": {
"CclSubnetRange": "ip_address_start ip_address_end",
"ClusterGroupName": "cluster_name",
"HealthProbePort": "port_number",
"GatewayLoadBalancerIP": "ip_address",
"EncapsulationType": "vxlan",
"InternalPort": "internal_port_number",
"ExternalPort": "external_port_number",
"InternalSegId": "internal_segment_id",
"ExternalSegId": "external_segment_id"
}
}
Exemple
Un exemple de configuration du jour 0 est donné ci-dessous.
{
"AdminPassword": "password",
"FirewallMode": "routed",
"ManageLocally": "No",
"Diagnostic": "OFF", //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
"FmcIp":"<FMC_IP>",
"FmcRegKey":"<REGISTRATION_KEY>",
"FmcNatId":"<NAT_ID>",
"Cluster": {
"CclSubnetRange": "10.45.3.4 10.45.3.30", //mandatory user input
"ClusterGroupName": "ngfwv-cluster", //mandatory user input
"HealthProbePort": "7777", //mandatory user input
"GatewayLoadBalanceIP": "10.45.2.4", //mandatory user input
"EncapsulationType": "vxlan",
"InternalPort": "2000",
"ExternalPort": "2001",
"InternalSegId": "800",
"ExternalSegId": "801"
}
}
Remarque
Si vous copiez et collez la configuration donnée ci-dessus, veillez à supprimer la //saisie utilisateur obligatoire de la configuration
Pour les paramètres de vérification de l’intégrité d’Azure, assurez-vous de spécifier le HealthProbePort que vous définissez ici.
Pour la variable CclSubnetRange, spécifiez une plage d’adresses IP à partir de xxx4. Assurez-vous d’avoir au moins 16 adresses IP disponibles pour la mise
en grappe. Quelques exemples d’adresses IP de début et de fin sont donnés ci-dessous.
Tableau 3. Exemples d’adresses IP de début et de fin
CIDR
Adresse IP de début
Adresse IP de fin
10.1.1.0/27
10.1.1.4
10.1.1.30
10.1.1.32/27
10.1.1.36
10.1.1.62
10.1.1.64/27
10.1.1.68
10.1.1.94
10.1.1.96/27
10.1.1.100
10.1.1.126
10.1.1.128/27
10.1.1.132
10.1.1.158
10.1.1.160/27
10.1.1.164
10.1.1.190
10.1.1.192/27
10.1.1.196
10.1.1.222
10.1.1.224/27
10.1.1.228
10.1.1.254
Créer la configuration Day0 avec une configuration personnalisée pour Azure
Vous pouvez saisir la configuration complète de démarrage de grappe à l’aide des commandes.
{
"AdminPassword": "password",
"FirewallMode": "Routed",
"ManageLocally": "No",
"Diagnostic": "OFF", //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
"FmcIp": "<FMC_IP>",
"FmcRegKey": "<REGISTRATION_KEY>",
"FmcNatId": "<NAT_ID>",
"Cluster": {
"CclSubnetRange": "ip_address_start ip_address_end",
"ClusterGroupName": "cluster_name",
"HealthProbePort": "port_number",
"GatewayLoadBalancerIP": "ip_address",
"EncapsulationType": "vxlan",
"InternalPort": "internal_port_number",
"ExternalPort": "external_port_number",
"InternalSegId": "internal_segment_id",
"ExternalSegId": "external_segment_id"
}
}
Exemple
Un exemple de configuration de jour 0 pour les versions 7.4 et ultérieures est donné ci-dessous.
{
"AdminPassword": "Sup3rnatural",
"Hostname": "clusterftdv",
"FirewallMode": "routed",
"ManageLocally": "No",
"Diagnostic": "OFF", //For deployment of version 7.4.1 and later without Diagnostics template, set this parameter to OFF.
"FmcIp": "<FMC_IP>",
"FmcRegKey": "<REGISTRATION_KEY>",
"FmcNatId": "<NAT_ID>",
"run_config": [
"cluster interface-mode individual force",
"policy-map global_policy",
"class inspection_default",
"no inspect h323 h225",
"no inspect h323 ras",
"no inspect rtsp",
"no inspect skinny",
"interface Management0/0",
"management-only",
"nameif management",
"security-level 0",
"ip address dhcp",
"interface GigabitEthernet0/0",
"no shutdown",
"nameif vxlan_tunnel",
"security-level 0",
"ip address dhcp",
"interface GigabitEthernet0/1",
"no shutdown",
"nve-only cluster",
"nameif ccl_link",
"security-level 0",
"ip address dhcp",
"interface vni1",
"description Clustering Interface",
"segment-id 1",
"vtep-nve 1",
"interface vni2",
"proxy paired",
"nameif GWLB-backend-pool",
"internal-segment-id 800",
"external-segment-id 801",
"internal-port 2000",
"external-port 2001",
"security-level 0",
"vtep-nve 2",
"object network ccl#link",
"range 10.45.3.4 10.45.3.30", //mandatory user input
"object-group network cluster#group",
"network-object object ccl#link",
"nve 1 ",
"encapsulation vxlan",
"source-interface ccl_link",
"peer-group cluster#group",
"nve 2 ",
"encapsulation vxlan",
"source-interface vxlan_tunnel",
"peer ip <GatewayLoadbalancerIP>",
"cluster group ftdv-cluster", //mandatory user input
"local-unit 1",
"cluster-interface vni1 ip 1.1.1.1 255.255.255.0",
"priority 1",
"enable",
"mtu vxlan_tunnel 1454",
"mtu ccl_link 1454"
]
}
Un exemple de configuration de jour 0 pour les versions 7.3 et antérieures est donné ci-dessous.
Si vous copiez et collez la configuration donnée ci-dessus, veillez à supprimer //entrée utilisateur obligatoire de la configuration.
Déployer manuellement les nœuds de la grappe : Déploiement basé sur GWLB
Déployez les nœuds de la grappe pour qu’ils forment une grappe.
Procédure
Étape 1
Créez un ensemble de machines virtuelles évolutives à partir de l’image de la place de marché avec 0 nombre d’instances à
l’aide de la CLI az vmss create.
Connectez trois interfaces : dépistage, données et liaison de commande de grappe.
Étape 3
Accédez à l’ensemble de machines virtuelles évolutives que vous avez créé et effectuez les étapes suivantes :
Dans la section Operating system (système d’exploitation), ajoutez la configuration du jour 0 dans le champ personData.
Cliquez sur Save (enregistrer).
Dans la section Scaling (évolutivité), mettez à jour le nombre d’instances avec le nœud de grappe requis. Vous pouvez définir la plage du nombre
d’instances : au minimum 1 et au maximum 16.
Déployer manuellement les nœuds de la grappe : Déploiement basé sur l’équilibrage de la charge de réseau (TLB)
Déployez les nœuds de la grappe pour qu’ils forment une grappe.
Procédure
Étape 1
Créez un ensemble de machines virtuelles évolutives à partir de l’image de la place de marché avec 0 nombre d’instances à
l’aide de la CLI az vmss create.
Connectez quatre interfaces : dépistage, interne, externe et liaison de commande de grappe.
Étape 3
Accédez à l’ensemble de machines virtuelles identiques que vous avez créé et procédez comme suit :
Dans la section Operating system (système d’exploitation), ajoutez la configuration day0 dans le champ personnaliser les données.
Cliquez sur Save (enregistrer).
Dans la section Scaling (évolutivité), mettez à jour le nombre d’instances avec le nœud de grappe requis. Vous pouvez définir la plage du nombre
d’instances : au minimum 1 et au maximum 16.
Vérifiez si l’état de la sonde d’intégrité des instances virtuelles de défense contre les menaces déployées avec une GWLB
est intègre.
Si l’état de la sonde d’intégrité de l’instance virtuelle de défense contre les menaces est non intègre,
Vérifiez si la voie de routage statique est configurée dans Management Center Virtual.
Vérifiez si la passerelle par défaut correspond à l’adresse IP de la passerelle du sous-réseau de données.
Vérifiez si l’instance virtuelle de défense contre les menaces reçoit le trafic de la sonde d’intégrité.
Vérifiez si la liste d’accès configurée dans le centre de gestion virtuel autorise le trafic des sondes d’intégrité.
Problème : la grappe n’est pas formée
Dépannage :
Vérifiez l’adresse IP de l’interface de grappe nve uniquement. Assurez-vous de pouvoir envoyer un message ping à l’interface
de grappe nve uniquement des autres nœuds.
Vérifiez que l’adresse IP des interfaces de grappe nve uniquement fait partie du groupe d’objets.
Assurez-vous que l’interface NVE est configurée avec le groupe d’objets .
Assurez-vous que l’interface de grappe dans le groupe de grappes possède la bonne interface VNI. Cette interface VNI a la
NVE avec le groupe d’objets correspondant.
Assurez-vous que les nœuds peuvent être envoyés à l’aide d’un ping les uns des autres. Étant donné que chaque nœud a sa propre
adresse IP d’interface de grappe, ils devraient pouvoir être interrogés les uns des autres.
Vérifiez si l’adresse de début et de fin du sous-réseau CCL mentionnée lors du déploiement du modèle est correcte. L’adresse
de début doit commencer par la première adresse IP disponible dans le sous-réseau. Par exemple, si le sous-réseau est 192.168.1.0/24.
L’adresse de début doit être 192.168.1.4 (les trois adresses IP de début sont réservées par Azure).
Vérifiez si le Management Center virtuel dispose d’une licence valide.
Problème : erreur liée au rôle lors du déploiement de ressources dans le même groupe de ressources.
Dépannage : supprimez les rôles donnés ci-dessous en utilisant les commandes suivantes sur le terminal.
Message d'erreur :
"error": {
"code": "RoleAssignmentUpdateNotPermitted",
"message": "Tenant ID, application ID, principal ID, and scope are not allowed to be
updated.”}
az role assignment delete --resource-group <Nom du groupe de ressources> --role"Storage Queue Data Contributor"
az role assignment delete --resource-group <Nom du groupe de ressources> --role "Contributor"
Déployer la grappe dans GCP
Pour déployer une grappe dans GCP, vous pouvez soit déployer manuellement, soit utiliser un modèle d’instance pour déployer
un groupe d’instances. Vous pouvez utiliser la grappe avec des équilibreurs de charge GCP natifs ou des équilibreurs de charge
non natifs tels que le routeur de services infonuagiques Cisco.
Remarque
Le trafic sortant nécessite une NAT d’interface et est limité à 64 000 connexions.
Exemple de topologie
Cette topologie décrit le flux de trafic entrant et sortant. La grappe virtuelle Threat Defense est comprise entre les équilibreurs
de charge interne et externe. Une instance virtuelle du centre de gestion est utilisée pour gérer la grappe.
Le trafic entrant provenant d’Internet est dirigé vers l’équilibreur de charge externe, qui le transmet ensuite à la grappe
virtuelle Threat Defense. Une fois que le trafic a été inspecté par une instance virtuelle de Threat Defense dans la grappe,
il est transféré à la machine virtuelle de l’application.
Le trafic sortant de la machine virtuelle d’application est transmis à l’équilibreur de charge interne. Le trafic est ensuite
acheminé vers la grappe virtuelle Threat Defense, puis envoyé à Internet.
Processus de bout en bout pour le déploiement de Virtual Threat Defense Cluster dans GCP
Déploiement basé sur un modèle

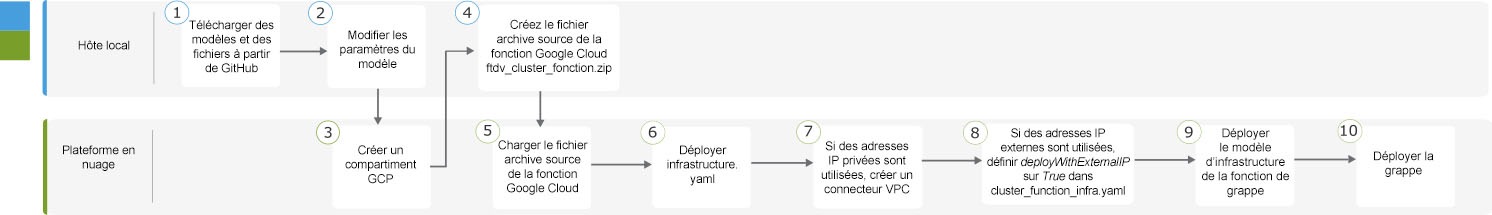

Le diagramme suivant illustre le flux de travail pour le déploiement basé sur le modèle de la grappe virtuelle Threat Defense
sur GCP.
Les modèles fournis ci-dessous sont disponibles dans GitHub. Les valeurs des paramètres sont explicites et les noms et les
valeurs des paramètres sont indiqués dans le modèle.
Déployer le groupe d'instances dans GCP à l’aide d’un modèle d’instance
Déployez le groupe d’instances dans GCP à l’aide d’un modèle d’instance.
Avant de commencer
Utiliser Google Cloud Shell pour le déploiement Vous pouvez également utiliser le SDK Google sur n’importe quel ordinateur
macOS, Linux et Windows.
Pour permettre à la grappe de s’enregistrer automatiquement auprès du centre de gestion, vous devez créer un utilisateur avec
des privilèges d’administration sur le centre de gestion qui peut utiliser l’API REST. Consultez la section Guide d'administration Cisco Secure Firewall Management Center.
Ajoutez une politique d’accès dans le centre de gestion qui correspond au nom de la politique que vous avez spécifiée dans
cluster_function_infra.yaml.
Procédure
Étape 1
Téléchargez les modèles à partir de GitHub dans votre dossier local.
Étape 2
Modifiez infrastructure.yaml, cluster_fonction_infra.yaml et deploy_ngfw_cluster.yaml avec le paramètre resourceNamePrefix requis (par exemple, ngfwvcls) et les autres entrées utilisateur requises.
À partir de la version 7.4.1 de Cisco Secure Firewall, vous pouvez déployer la grappe sans l’interface de dépistage. Pour
déployer la grappe avec uniquement les interfaces externe, interne, de gestion et CCL, définissez la variable withDiagnostic sur False dans les fichiers infrastructure.yaml et deploy_ngfw_cluster.yaml.
Notez qu’il existe un fichier deploy_ngfw_cluster.yaml dans les dossiers est-ouest et nord-sud de GitHub. Téléchargez le modèle approprié selon vos exigences de flux de trafic.
Étape 3
Créez un compartiment à l’aide de Google Cloud Shell pour téléverser le fichier d’archive source de la fonction nuage Google
ftdv_cluster_function.zip.
Si le centre de gestion est distant de la solution virtuelle Threat Defense et que cette dernière a besoin d’une adresse IP
externe, veillez à définir déployWithExternalIP sur True (vrai) dans cluster_function_infra.yaml.
Étape 9
Déployer l’infrastructure de la fonction de grappe.
Pour déployer la grappe manuellement, préparez la configuration de day0, déployez chaque nœud, puis ajoutez le nœud de contrôle
à centre de gestion.
Créer la configuration Day0 pour GCP
Vous pouvez utiliser une configuration fixe ou une configuration personnalisée.
Créer la configuration Day0 avec une configuration fixe pour GCP
La configuration fixe générera automatiquement la configuration de démarrage de grappe.
{
"AdminPassword": "password","Hostname": "hostname","FirewallMode": "Routed","ManageLocally": "No","Diagnostic": "OFF", //Optional user input from version 7.4.1 - use to deploy cluster without Diagnostic interface"Cluster": {"CclSubnetRange": "ip_address_start ip_address_end","ClusterGroupName": "cluster_name"
}
}
Si vous copiez et collez la configuration donnée ci-dessus, veillez à supprimer //entrée utilisateur obligatoire de la configuration.
Pour la variable CclSubnetRange, notez que vous ne pouvez pas utiliser les deux premières adresses IP et les deux dernières adresses IP du sous-réseau. Consultez
la section Adresses IP réservées dans les sous-réseaux IPv4 pour en savoir plus. Assurez-vous d’avoir au moins 16 adresses IP disponibles pour la mise en grappe. Quelques exemples d’adresses
IP de début et de fin sont donnés ci-dessous.
Tableau 4. Exemples d’adresses IP de début et de fin
CIDR
Adresse IP de début
Adresse IP de fin
10.1.1.0/27
10.1.1.2
10.1.1.29
10.1.1.32/27
10.1.1.34
10.1.1.61
10.1.1.64/27
10.1.1.66
10.1.1.93
10.1.1.96/27
10.1.1.98
10.1.1.125
10.1.1.128/27
10.1.1.130
10.1.1.157
10.1.1.160/27
10.1.1.162
10.1.1.189
10.1.1.192/27
10.1.1.194
10.1.1.221
10.1.1.224/27
10.1.1.226
10.1.1.253
10.1.1.0/24
10.1.1.2
10.1.1.253
Créer la configuration Day0 avec une configuration personnalisée pour GCP
Vous pouvez saisir la configuration complète de démarrage de grappe à l’aide des commandes.
Dans l'exemple suivant, une configuration est créée avec des interfaces de gestion, interne et externe, et une interface VXLAN
pour la liaison de commande de grappe. Notez les valeurs en gras qui doivent être uniques par nœud.
Pour l’objet de réseau de liaison de commande de grappe, indiquez uniquement le nombre d’adresses dont vous avez besoin (jusqu’à
16). Une plage plus importante peut nuire aux performances.
Déployer manuellement les nœuds de la grappe
Déployez les nœuds de la grappe pour qu’ils forment une grappe. Pour la mise en grappe sur GCP, vous ne pouvez pas utiliser
le type de machine à 4 vCPU. Le type de machine à 4 vCPU ne prend en charge que quatre interfaces, et cinq interfaces sont
nécessaires. Utilisez un type de machine qui prend en charge cinq interfaces, par exemple, c2-standard-8.
Procédure
Étape 1
Créer un modèle d’instance en utilisant la configuration de jour 0 (dans la section Métadonnées > Script de démarrage ) avec cinq interfaces : externe, interne, liaison de gestion, de dépistage et de commande de grappe.
Vous devez également configurer des règles NAT manuelles dynamiques pour rediriger le trafic de vérification de l’intégrité
vers le serveur de métadonnées de Google à l’adresse 169.254.169.254.
Vous pouvez configurer une route pour les vérifications d’intégrité de GCP sur toutes les interfaces utilisées pour configurer
leurs sondes d’intégrité. Vous pouvez y parvenir en créant une route avec une mesure plus élevée sur les interfaces où une
route pour les vérifications d’intégrité de GCP n’est pas déjà disponible.
Exemple de configuration de règles de NAT nord-sud
Si une route par défaut n’est pas disponible, le routage basé sur des politiques peut servir à acheminer le trafic pour les
vérifications d’intégrité.
Ajouter la grappe au centre de gestion (déploiement manuel)
Utilisez cette procédure pour ajouter la grappe à centre de gestion si vous l’avez déployée manuellement. Si vous avez utilisé un modèle, la grappe s’enregistrera automatiquement sur centre de gestion.
Ajoutez l’une des unités de grappe en tant que nouveau périphérique à centre de gestion; le centre de gestion détecte automatiquement tous les autres membres de la grappe.
Avant de commencer
Toutes les unités de grappe doivent faire partie d’une grappe formée avec succès avant d’être ajoutée à la grappe centre de gestion. Vous devez également vérifier quelle unité est l’unité de contrôle. Utilisez la commande défense contre les menacesshow cluster info.
Procédure
Étape 1
Dans centre de gestion, choisissez Périphériques > Gestion des périphériques, puis choisissez Ajouter > Ajouter un périphérique pour ajouter l’unité de contrôle en utilisant l’adresse IP de gestion de l’unité.
Illustration 15. Ajouter un appareil
Dans le champ Host (Hôte), saisissez l’adresse IP ou le nom d’hôte de l’unité de contrôle.
Nous vous recommandons d’ajouter l’unité de contrôle pour obtenir les meilleures performances, mais vous pouvez ajouter n’importe
quelle unité de la grappe.
Si vous avez utilisé un ID NAT lors de la configuration du périphérique , vous n’aurez peut-être pas besoin de remplir ce
champ.
Display Name(Nom d'affichage) : saisissez le nom de l'unité de contrôle comme vous souhaitez qu’il apparaisse dans centre de gestion.
Ce nom d’affichage n’est pas pour la grappe; elle concerne uniquement l’unité de contrôle que vous ajoutez. Vous pouvez ultérieurement
modifier le nom d’autres membres de la grappe et le nom d’affichage de la grappe.
Dans le champ Registration Key, saisissez la clé d’enregistrement que vous avez utilisée lors de la configuration du périphérique. La clé d’enregistrement
est un code secret partagé à usage unique.
(Facultatif) Ajouter le périphérique à un groupe de périphériques .
Choisissez une politique de contrôle d’accès initiale à déployer sur le périphérique lors de l’inscription ou créez une nouvelle politique.
Si vous créez une nouvelle politique, vous créez seulement une politique de base. Vous pourrez personnaliser la politique
ultérieurement selon vos besoins.
Choisissez la licence à appliquer au périphérique.
Si vous avez utilisé un ID NAT lors de la configuration du périphérique , développez la section Advanced (Avancé) et saisissez le même ID NAT dans le champ Unique NAT ID (ID NAT unique).
Cochez la case Transfer Packets (Transférer les paquets) pour permettre au périphérique de transférer des paquets vers le centre de gestion.
Par défaut, cette option est activée. Lorsque des événements comme IPS ou Snort sont déclenchés avec cette option activée,
l’appareil envoie des informations sur les métadonnées d’événement et des données de paquets vers centre de gestion pour l’inspection. Si vous la décochez, seules les informations d’événement seront envoyées vers centre de gestion, mais les données de paquets ne sont pas envoyées.
Cliquez sur Register (Inscrire).
Le centre de gestion identifie et enregistre l’unité de contrôle, puis enregistre toutes les unités de données. Si l’unité de contrôle ne s’enregistre
pas avec succès, la grappe n’est pas ajoutée. Un échec de l’enregistrement peut se produire si la grappe n’était pas opérationnelle
ou en raison d’autres problèmes de connectivité. Dans ce cas, nous vous recommandons d’essayer d’ajouter à nouveau l’unité
de grappe.
Le nom de la grappe s’affiche sur la page Devices (Périphériques) > Device Management (Gestion des périphériques); développez la grappe pour voir les unités de la grappe.
Illustration 16. Gestion des grappes
Une unité en cours d’enregistrement affiche l’icône de chargement.
Illustration 17. Inscription des nœuds
Remarque
GCP hiérarchise les nœuds avec une adresse IP publique lors de la découverte des nœuds de la grappe. Pour vous assurer que
la grappe Défense contre les menaces virtuelles s'enregistre auprès du centre de gestion virtuel à l'aide de l'adresse IP privée, vous devez d'abord désactiver l'adresse
IP publique sur le nœud de grappe Défense contre les menaces virtuelles. Cela permet la découverte du nœud GCP de continuer à utiliser l’adresse IP privée pour le nœud d’enregistrement auprès du
centre de gestion virtuel.
Vous pouvez surveiller l’enregistrement des unités de grappe en cliquant sur l’icône Notifications et en sélectionnant Tasks (Tâches). centre de gestion met à jour la tâche d’enregistrement de grappe à chaque enregistrement d’unité. Si des unités ne s’enregistrent pas, voir
Rapprocher les nœuds de la grappe.
Étape 2
Configurez les paramètres spécifiques au périphérique en cliquant sur le Modifier () de la grappe.
La majeure partie de la configuration peut être appliquée à la grappe dans son ensemble, et non aux nœuds de la grappe. Par
exemple, vous pouvez modifier le nom d’affichage par nœud, mais vous ne pouvez configurer que des interfaces pour l’ensemble
de la grappe.
Étape 3
Sur l'écran Devices (Périphériques) > Device Management (Gestion des périphériques) > Cluster (Grappe), vous voyez les paramètres General (Général), License (Licence), System (Système), et Health (Intégrité).
Consultez les éléments suivants, propres à la grappe :
General > Name (Général > Nom) : modifiez le nom d'affichage de la grappe en cliquant sur le Modifier ().
Définissez ensuite le champ Name (Nom).
General > Cluster Live Status(Général > État de la grappe en direct) : cliquez sur le lien View (afficher) pour ouvrir la boîte de dialogue Cluster Status (état de la grappe).
La boîte de dialogue Cluster Status (état de la grappe) vous permet également de réessayer l’enregistrement de l’unité de données en cliquant sur Reconcile (Rapprocher).Vous pouvez également envoyer un message Ping à la liaison de commande de grappe à partir d’un nœud. Consultez Effectuer un ping sur la liaison de commande de grappe.
General > Troubleshoot (Général > Dépannage) : vous pouvez générer et télécharger des journaux de dépannage, et vous pouvez afficher les interfaces
de ligne de commande des grappes. Consultez Dépannage de la grappe.
Illustration 18. Dépanner
License (Licence) : cliquez sur Modifier () pour définir les droits de licence.
Étape 4
Sur la page Devices (Périphériques) > Device Management (Gestion des périphériques) > Devices (Périphériques), vous pouvez choisir chaque membre de la grappe dans le menu déroulant supérieur droit et configurer les paramètres suivants.
General > Name (Général > Nom) : modifiez le nom d'affichage du membre de la grappe en cliquant sur le Modifier ().
Définissez ensuite le champ Name (Nom).
Management > Host (Gestion > Hôte) : si vous modifiez l’adresse IP de gestion dans la configuration du périphérique, votre modification doit
correspondre à la nouvelle adresse dans centre de gestion pour qu’elle puisse atteindre le périphérique sur le réseau; Modifiez l’adresse de l’ hôte dans la zone Management (Gestion).
Configurer les paramètres de surveillance de l’intégrité de la grappe
La section Paramètres du moniteur d'intégrité de la grappe de la page Cluster (Grappe) affiche les paramètres décrits dans le tableau ci-dessous.
Illustration 19. Paramètres de surveillance de l’intégrité de la grappe
Tableau 5. Champs de la table Paramètres de surveillance de l’intégrité de la grappe
Champ
Description
Délai d’expiration
Temps de retenue
Entre 0,3 et 45 secondes; la valeur par défaut est de 3 secondes. Pour déterminer l'état de santé du système, les nœuds de
la grappe envoient aux autres nœuds des messages de pulsation sur la liaison de commande de la grappe. Si un nœud ne reçoit
aucun message de pulsation d'un nœud homologue au cours de la période de rétention, le nœud homologue est considéré comme
ne répondant pas ou comme étant inactif.
Délai de l’antirebond de l’interface
Entre 300 et 9 000 ms La valeur par défaut est 500ms. L’heure de l’antirebond de l’interface est le délai avant que le nœud
considère une interface comme défaillante et que le nœud ne soit retiré de la grappe.
Interfaces surveillées
La vérification de l’intégrité de l’interface surveille les défaillances de liaison. Si tous les ports physiques d’une interface
logique donnée tombent en panne sur un nœud particulier, mais qu’il y a des ports actifs sous la même interface logique sur
d’autres nœuds, le nœud est supprimé de la grappe. Le délai avant que le nœud ne supprime un membre de la grappe dépend du
type d’interface et du fait que le nœud soit établi ou en voie de se joindre à la grappe.
Application de service
Indique si Snort et les processus de disque plein sont surveillés.
Interfaces non surveillées
Affiche les interfaces non surveillées.
Paramètres de la jonction automatique
Interface de la grappe
Affiche les paramètres de jonction automatique après un échec de la liaison de commande de grappe.
Tentatives
Entre -1 et 65535. La valeur par défaut est -1 (illimité). Définit le nombre de tentatives de jonction.
Intervalle entre les tentatives
Entre 2 et 60. La valeur par défaut est 5 minutes. Définit la durée de l'intervalle en minutes entre les tentatives de jonction.
Variation de l’intervalle
Entre 1 et 3. La valeur par défaut est de 1x la durée de l’intervalle. Définit si la durée de l’intervalle augmente entre
chaque tentative.
Interfaces de données
Affiche les paramètres de jonction automatique après la défaillance de l’interface de données.
Tentatives
Entre -1 et 65535. La valeur par défaut est de 3. Définit le nombre de tentatives de jonction.
Intervalle entre les tentatives
Entre 2 et 60. La valeur par défaut est 5 minutes. Définit la durée de l'intervalle en minutes entre les tentatives de jonction.
Variation de l’intervalle
Entre 1 et 3. La valeur par défaut est de 2x la durée de l’intervalle. Définit si la durée de l’intervalle augmente entre
chaque tentative.
Système
Affiche les paramètres de jonction automatique après les erreurs internes. Les défaillances internes comprennent : des états
d’applications non uniformes; et ainsi de suite.
Tentatives
Entre -1 et 65535. La valeur par défaut est de 3. Définit le nombre de tentatives de jonction.
Intervalle entre les tentatives
Entre 2 et 60. La valeur par défaut est 5 minutes. Définit la durée de l'intervalle en minutes entre les tentatives de jonction.
Variation de l’intervalle
Entre 1 et 3. La valeur par défaut est de 2x la durée de l’intervalle. Définit si la durée de l’intervalle augmente entre
chaque tentative.
Remarque
Si vous désactivez la vérification de l’intégrité du système, les champs qui ne s’appliquent pas lorsque la vérification de
l’intégrité du système est désactivée ne s’afficheront pas.
Vous pouvez changer ces paramètres dans cette section.
Vous pouvez surveiller n’importe quel ID de canal de port, tout ID d’interface physique unique, ainsi que les processus Snort
et de disque plein. La surveillance de l’intégrité n’est pas effectuée sur les sous-interfaces VLAN ou les interfaces virtuelles
telles que les VNI ou les BVI. Vous ne pouvez pas configurer la surveillance pour la liaison de commande de grappe; elle est
toujours surveillée.
Procédure
Étape 1
Choisissez Devices (appareils) > Device Management (gestion des appareils).
Étape 2
À côté de la grappe que vous souhaitez modifier, cliquez sur Modifier ().
Étape 3
Cliquez sur Cluster (Grappe).
Étape 4
Dans la section Cluster Health Monitor Settings (paramètres de surveillance d'intégrité de la grappe), cliquez sur Modifier ().
Étape 5
Désactivez la fonction de vérification de l’intégrité du système en cliquant sur le curseur Vérification de l’intégrité.
Illustration 20. Désactiver la vérification de l’intégrité du système
Lorsque des modifications de topologie surviennent (par exemple, ajout ou suppression d’une interface de données, activation
ou désactivation d’une interface sur le nœud ou le commutateur, ajout d’un commutateur supplémentaire pour former un VSS ou
un vPC ou un VNet), vous devez désactiver le contrôle d’intégrité et désactiver la surveillance d’interface pour les interfaces
désactivées. Lorsque la modification de la topologie est terminée et que la modification de la configuration est synchronisée
avec tous les nœuds, vous pouvez réactiver la fonction de contrôle d'intégrité du système et les interfaces surveillées.
Étape 6
Configurez le temps d’attente et le temps d’antirebond de l’interface.
Hold Time (Temps d’attente) : permet de définir le délai d’attente pour déterminer l’intervalle de temps entre les messages d’état
de pulsation du nœud, entre 0,3 et 45 secondes; La valeur par défaut est de 3 secondes.
Interface Debounce Time (Temps d’antirebond de l’interface) : définit le temps d’antirebond entre 300 et 9000 ms. La valeur par défaut est 500ms.
Des valeurs inférieures permettent une détection plus rapide des défaillances d’interface. Notez que la configuration d’un
délai antirebond inférieur augmente les risques de faux positifs. Lorsqu’une mise à jour d’état d’interface se produit, le
nœud attend le nombre de millisecondes spécifié avant de marquer l’interface comme en échec, et le nœud est supprimé de la
grappe. Dans le cas d’un EtherChannel qui passe de l’état inactif à un état opérationnel (par exemple, le commutateur a rechargé
ou le commutateur a activé un EtherChannel), un temps d’antirebond plus long peut empêcher l’interface de sembler être défaillante
sur un nœud de la grappe juste , car un autre nœud de la grappe a été plus rapide à regrouper les ports.
Étape 7
Personnalisez les paramètres de grappe de la jonction automatique après l’échec de la vérification de l’intégrité.
Illustration 21. Configurer les paramètres de jonction automatique
Définissez les valeurs suivantes pour l’interface de grappe, l’interface de données et le système (les défaillances internes comprennent : l’expiration du délai de synchronisation des applications, des états d’applications
incohérents, etc.) :
Tentatives – Définit le nombre de tentatives de jonction, entre -1 et 65 535. 0 désactive la jonction automatique. La valeur par défaut pour l’ interface de la grappe est -1 (illimité). La valeur par défaut pour l’interface de données et le système est 3.
interval Between Attempts (intervalle entre les tentatives) : Permet de définir la durée de l'intervalle en minutes entre les tentatives de jonction
en sélectionnant un intervalle entre 2 et 60. La valeur par défaut est 5 minutes. Le temps total maximum pendant lequel le
nœud tente de rejoindre la grappe est limité à 14400 minutes (10 jours) à partir du moment de la dernière défaillance.
Interval Variation (Variation de l'intervalle) : définit si la durée de l’intervalle augmente. définissez la valeur entre 1 et 3 : 1 (pas de changement); 2 (2 x la durée précédente), ou 3 (3 x la durée précédente). Par exemple, si vous définissez la durée de l'intervalle à 5 minutes et la variation à 2, la première
tentative survient après 5 minutes; la deuxième tentative, après 10 minutes (2 x 5); la troisième tentative, après 20 minutes
(2 x 10), etc. La valeur par défaut est 1 pour l’ interface de grappe et 2 pour l’ interface de données et le système.
Étape 8
Configurez les interfaces surveillées en les déplaçant dans la fenêtre Interfaces surveillées ou interfaces non surveillées. Vous pouvez également cocher ou décocher la case Enable Service Application Monitoring (activer la surveillance des applications de service) pour activer ou désactiver la surveillance Snort et des processus de
surveillance de disque plein.
Illustration 22. Configurer les interfaces surveillées
La vérification de l’intégrité de l’interface surveille les défaillances de liaison. Si tous les ports physiques d’une interface
logique donnée tombent en panne sur un nœud particulier, mais qu’il y a des ports actifs sous la même interface logique sur
d’autres nœuds, le nœud est supprimé de la grappe. Le délai avant que le nœud ne supprime un membre de la grappe dépend du
type d’interface et du fait que le nœud soit établi ou en voie de se joindre à la grappe. Le contrôle de l’intégrité est activé
par défaut pour toutes les interfaces et pour les processus Snort et de détection du disque plein.
Vous pouvez souhaiter désactiver la surveillance de l'état des interfaces non essentielles.
Lorsque des modifications de topologie surviennent (par exemple, ajout ou suppression d’une interface de données, activation
ou désactivation d’une interface sur le nœud ou le commutateur, ajout d’un commutateur supplémentaire pour former un VSS ou
un vPC ou un VNet), vous devez désactiver le contrôle d’intégrité et désactiver la surveillance d’interface pour les interfaces
désactivées. Lorsque la modification de la topologie est terminée et que la modification de la configuration est synchronisée
avec tous les nœuds, vous pouvez réactiver la fonction de contrôle d'intégrité du système et les interfaces surveillées.
Étape 9
Cliquez sur Save (enregistrer).
Étape 10
Déployer les changements de configuration.
Gérer les nœuds de la grappe
Désactiver la mise en grappe
Vous pouvez désactiver un nœud en préparation de sa suppression, ou temporairement pour la maintenance. Cette procédure vise
à désactiver temporairement un nœud; le nœud continuera de s’afficher dans la liste des périphériques centre de gestion. Lorsqu’un nœud devient inactif, toutes les interfaces de données sont fermées.
Remarque
Ne mettez pas le nœud hors tension sans avoir d’abord désactivé la mise en grappe.
Procédure
Étape 1
Pour l’unité que vous souhaitez désactiver, choisissez Devices (Périphériques) > Device Management (Gestion des périphériques), cliquez sur Plus () et sélectionnez Disable Node Clustering (Désactiver le regroupement de nœuds).
Étape 2
Confirmez que vous souhaitez désactiver la mise en grappe sur le nœud.
Le nœud affichera (Désactivé) à côté de son nom dans la liste Device > Management (gestion des périphériques).
Si un nœud a été supprimé de la grappe, par exemple pour une interface défaillante ou si vous avez désactivé manuellement
la mise en grappe, vous devez rejoindre manuellement la grappe. Assurez-vous que le problème est résolu avant d’essayer de
rejoindre la grappe. Consultez Rejoindre la grappe pour savoir pourquoi un nœud peut être supprimé d’une grappe.
Procédure
Étape 1
Pour l’unité que vous souhaitez réactiver, sélectionnez Devices (Périphériques) > Device Management (Gestion des périphériques), cliquez sur Plus ()et choisissez Enable Node Clustering(activer la mise en grappe de nœuds).
Étape 2
Confirmez que vous souhaitez activer la mise en grappe sur le nœud.
Rapprocher les nœuds de la grappe
Si un nœud de grappe ne s’enregistre pas, vous pouvez rapprocher les membres de la grappe du périphérique avec centre de gestion. Par exemple, un nœud de données peut ne pas s’enregistrer si centre de gestion est occupé par certains processus ou en cas de problème de réseau.
Procédure
Étape 1
Choisissez Devices (Périphériques) > Device Management (Gestion des périphériques) >Plus () pour la grappe, puis choisissez Cluster Live Status (État en direct de la grappe) pour ouvrir la boîte de dialogue Cluster Status (État de la grappe).
Désenregistrerla grappe ou les nœuds et enregistrer dans un nouveau Centre de gestion
Vous pouvez annuler l’enregistrement de la grappe à partir de centre de gestion, ce qui conserve la grappe inchangée. Vous souhaiterez peut-être annuler l’enregistrement de la grappe si vous souhaitez
l’ajouter à un nouveau centre de gestion.
Vous pouvez également désinscrire un nœud du centre de gestion sans le dissocier de la grappe. Bien que le nœud ne soit pas visible dans le centre de gestion, il fait tout de même partie de la grappe et continuera de transmettre le trafic et pourrait même devenir le nœud de contrôle.
Vous ne pouvez pas annuler l’enregistrement du nœud de contrôle actuel. Il se peut que vous souhaitiez désenregistrer le nœud
s'il n'est plus accessible depuis le centre de gestion, mais que vous souhaitiez le conserver dans la grappe pendant que vous dépannez la connectivité de gestion.
Désinscription d’une grappe :
Rompt toutes les communications entre le centre de gestion et la grappe.
Supprime la grappe de la page Device Management (gestion des périphériques).
Renvoie la grappe à la gestion locale de l'heure si la politique de paramétrage de la plateforme de la grappe est configurée
pour recevoir l'heure à partir du centre de gestion utilisent le protocole NTP.
Laisse la configuration telle quelle, de sorte que la grappe continue de traiter le trafic.
Les politiques, telles que la NAT et le VPN, les listes de contrôle d’accès et les configurations d’interface, demeurent inchangées.
Si vous enregistrez de nouveau la grappe sur le même centre de gestion, ou sur un autre fichier, la configuration sera supprimée, de sorte que la grappe cessera de traiter le trafic à ce moment-là;
la configuration de la grappe demeure inchangée, vous pouvez donc ajouter la grappe dans son ensemble. Vous pouvez choisir
une politique de contrôle d’accès lors de l’inscription, mais vous devrez réappliquer les autres politiques après l’inscription,
puis déployer la configuration avant de traiter à nouveau le trafic.
Avant de commencer
Cette procédure nécessite un accès de l’interface de ligne de commande à l’un des nœuds.
Procédure
Étape 1
Choisissez Devices (Périphériques) > Device Management (Gestion des périphériques), cliquez sur Plus () pour la grappe ou le nœud, et choisissez Unregister (Annuler l’enregistrement).
Étape 2
Vous êtes invité à annuler l’enregistrement et à la grappe ou le nœud; cliquez sur Yes(oui).
Étape 3
Vous pouvez enregistrer la grappe sur un nouveau (ou le même) centre de gestion en ajoutant l’un des membres de la grappe en tant que nouveau périphérique.
Il vous suffit d’ajouter un des nœuds de la grappe en tant que périphérique et les autres nœuds de la grappe seront détectés.
Connectez-vous à l’interface de ligne de commande d’un nœud de la grappe et identifiez le nouveau centre de gestion à l’aide de la commande configure manager add.
Sélectionnez Devices(Périphériques) > Device Management (gestion des périphériques), et cliquez sur Add Device (Ajouter le périphérique).
Vous pouvez surveiller la grappe dans centre de gestion et l'interface de ligne de commande défense contre les menaces.
Boîte de dialogue Cluster Status (État de la grappe) accessible à partir de l'icône Devices > Device Management (Gestion des périphériques ) >Plus () ou de la page Devices > Device Management > Cluster, zone > Générale > lien Cluster Live Status (État de la grappe en direct).
Illustration 24. État de la grappe (cluster)
Le nœud de contrôle est doté d’un indicateur graphique identifiant son rôle.
Les états des membres de la grappe comprennent les états suivants :
En synchronisation : le nœud est enregistré auprès de centre de gestion.
En attente d’enregistrement : le nœud fait partie de la grappe, mais ne s’est pas encore enregistré auprès de centre de gestion. Si un nœud ne s’enregistre pas, vous pouvez réessayer l’enregistrement en cliquant sur Reconcile All (Rapprocher tout).
La mise en grappe est désactivée : le nœud est enregistré auprès de centre de gestion, mais est un membre inactif de la grappe. La configuration de la mise en grappe reste inchangée si vous avez l’intention
de la réactiver ultérieurement, ou vous pouvez supprimer le nœud de la grappe.
Grappe en cours de jonction... : le nœud se joint à la grappe sur le châssis, mais n’a pas terminé la jonction. Après s’être
joint, elle s’enregistrera auprès de centre de gestion.
Pour chaque nœud, vous pouvez afficher le résumé ou l’historique.
Illustration 25. Résumé du nœud
Illustration 26. Historique du nœud
Système () > page Tâches (Tâches).
La page Tasks (Tâches) affiche les mises à jour de la tâche d’enregistrement de la grappe à chaque fois que chaque nœud s’enregistre.
Devices (Périphériques) > Device Management (Gestion des périphériques) > cluster_name (Nom de la grappe).
Lorsque vous développez la grappe sur la page de liste des périphériques, vous pouvez voir tous les nœuds membres, y compris
le nœud de contrôle affiché avec son rôle à côté de l’adresse IP. L’icône de chargement s’affiche pour les nœuds en cours d’enregistrement.
show cluster {access-list [acl_name] | conn [count] | cpu [usage] | history | interface-mode | memory | resource usage | service-policy | traffic | xlate count}
Pour afficher les données agrégées pour l’ensemble de la grappe ou d’autres informations, utilisez la commande show cluster.
show cluster info [auto-join | clients | conn-distribution | flow-mobility counters | goid [options] | health | incompatible-config | loadbalance | old-members | packet-distribution | trace [options] | transport { asp | cp}]
Pour afficher les informations sur la grappe, utilisez la commande show cluster info.
Tableau de bord de surveillance de l’intégrité de la grappe
Moniteur d’intégrité de la grappe
Lorsque défense contre les menaces est le nœud de contrôle d’une grappe, centre de gestion recueille régulièrement diverses métriques à partir du collecteur de données des métriques du périphérique. Le moniteur d’intégrité
de la grappe comprend les composants suivants :
Tableau de bord de présentation : affiche des informations sur la topologie de la grappe, les statistiques de la grappe et
les tableaux de mesures :
La section de topologie affiche l’état actuel d’une grappe, l’intégrité de la défense contre les menaces individuelles, le
type de nœud de défense contre les menaces (nœud de contrôle ou nœud de données) et l’état du périphérique. L’état du périphérique
peut être Désactivé (lorsque le périphérique quitte la grappe), Ajouté prêt à l’emploi (dans une grappe de nuage public, les nœuds supplémentaires qui n’appartiennent pas à centre de gestion) ou Normal (état idéal du nœud) .
La section des statistiques de la grappe affiche les métriques actuelles de la grappe en ce qui concerne l’utilisation du
processeur, l’utilisation de la mémoire, le débit d’entrée, le débit de sortie, les connexions actives et les traductions
NAT.
Remarque
Les mesures de CPU et de mémoire affichent la moyenne individuelle de l’utilisation du plan de données et Snort.
Les tableaux de mesures, à savoir l’utilisation de la CPU, l’utilisation de la mémoire, le débit et les connexions, affichent
sous forme de diagramme les statistiques de la grappe sur la période de temps spécifiée.
Tableau de bord de répartition de la charge : affiche la répartition de la charge sur les nœuds de la grappe dans deux gadgets :
Le gadget Distribution affiche la distribution moyenne des paquets et de la connexion sur la plage temporelle sur les nœuds
de la grappe. Ces données décrivent comment la charge est répartie par les nœuds. Ce gadget vous permet de repérer facilement
toute anomalie dans la répartition de la charge et d’y remédier.
Le gadget Statistiques de nœud affiche les mesures au niveau du nœud sous forme de tableau. Il affiche des données de métriques
sur l’utilisation du processeur, l’utilisation de la mémoire, le débit d’entrée, le débit de sortie, les connexions actives
et les traductions de NAT sur les nœuds de la grappe. Cette vue du tableau vous permet de corréler les données et d’identifier
facilement les écarts.
Tableau de bord des performances des membres : affiche les mesures actuelles des nœuds de la grappe.
Vous pouvez utiliser le sélecteur pour filtrer les nœuds et afficher les détails d’un nœud en particulier. Les données de
la métrique comprennent l’utilisation de la CPU, l’utilisation de la mémoire, le débit d’entrée, le débit de sortie, les connexions
actives et les traductions NAT.
Tableau de bord CCL : affiche sous forme graphique les données de liaison de commande de grappe, à savoir le débit d’entrée
et de sortie.
Dépannage et liens : contient des liens pratiques vers des rubriques et des procédures de dépannage fréquemment utilisées.
Plage de temps : une fenêtre temporelle réglable permet de limiter les informations qui s’affichent dans les divers tableaux
de bord et gadgets de métriques de grappe.
Tableau de bord personnalisé : affiche des données sur les mesures à l’échelle de la grappe et au niveau des nœuds. Cependant,
la sélection du nœud s’applique uniquement aux mesures de défense contre les menaces et non à l’ensemble de la grappe à laquelle
le nœud appartient.
Affichage de l’intégrité de la grappe
Vous devez être un utilisateur administrateur, de maintenance ou analyste de sécurité pour effectuer cette procédure.
Le moniteur d’intégrité de grappe fournit une vue détaillée de l’état d’intégrité d’une grappe et de ses nœuds. Ce moniteur
d’intégrité de grappe fournit l’état d’intégrité et les tendances de la grappe dans un tableau de bord.
Avant de commencer
Assurez-vous d’avoir créé une grappe à partir d’un ou de plusieurs périphériques du centre de gestion.
Procédure
Étape 1
Choisissez Système () > Moniteur > d'intégrité.
Utilisez le volet de navigation Monitoring (surveillance) pour accéder aux moniteurs d’intégrité spécifiques au nœud.
Étape 2
Dans la liste des périphériques, cliquez sur Développer () et Réduire () pour développer ou réduire la liste des périphériques de grappe gérés.
Étape 3
Pour afficher les statistiques d’intégrité de la grappe, cliquez sur le nom de la grappe. Le moniteur de grappe signale par
défaut les mesures d’intégrité et de performance dans plusieurs tableaux de bord prédéfinis. Les tableaux de bord des mesures
comprennent :
Présentation : met en évidence les mesures clés d’autres tableaux de bord prédéfinis, y compris les nœuds, le processeur,
la mémoire, les débits d’entrée et de sortie, les statistiques de connexion et les informations de traduction NAT.
Répartition de la charge : répartition du trafic et des paquets sur les nœuds de la grappe.
Rendement des membres : statistiques au niveau du nœud sur l’utilisation de la CPU, l’utilisation de la mémoire, le débit
d’entrée, le débit de sortie, la connexion active et la traduction NAT.
CCL : État de l’interface et statistiques de trafic agrégé.
Vous pouvez naviguer dans les différents tableaux de bord des mesures en cliquant sur les étiquettes. Pour obtenir une liste
complète des mesures de grappe prises en charge, consultez les Indicateurs d’intégrité de Cisco Secure Firewall Threat Defense.
Étape 4
Vous pouvez configurer la plage temporelle à partir de la liste déroulante dans le coin supérieur droit.
La plage de temporelle peut refléter une période aussi courte que la dernière heure (par défaut) ou aussi longue que deux
semaines. Sélectionnez Custom (Personnalisé) dans la liste déroulante pour configurer des dates de début et de fin personnalisées.
Cliquez sur l’icône d’actualisation pour définir l’actualisation automatique à 5 minutes ou pour la désactiver.
Étape 5
Cliquez sur l'icône de déploiement pour une superposition de déploiement sur le graphique de tendance, par rapport à la plage
temporelle sélectionnée.
L'icône de déploiement indique le nombre de déploiements au cours de la plage temporelle sélectionnée. Une bande verticale
indique les heures de début et de fin de déploiement. Pour les déploiements multiples, plusieurs bandes/lignes s’affichent.
Cliquez sur l'icône en haut de la ligne en pointillé pour afficher les détails du déploiement.
Étape 6
(Pour la surveillance de l’intégrité spécifique au nœud) Affichez les alertes d’intégrité du nœud dans la notification d’alerte en haut de la page, directement à droite du nom du périphérique.
Passez votre pointeur sur les alertes d’intégrité pour afficher le résumé de l’intégrité du nœud. La fenêtre contextuelle affiche un résumé tronqué des cinq principales alertes
d’intégrité. Cliquez sur dans la fenêtre contextuelle pour ouvrir une vue détaillée du résumé de l’alerte d’intégrité.
Étape 7
(Pour le moniteur d’intégrité propre à un nœud) Le moniteur de périphérique signale les mesures d’intégrité et de performance
dans plusieurs tableaux de bord prédéfinis par défaut. Les tableaux de bord des mesures comprennent :
Aperçu : met en évidence les mesures clés des autres tableaux de bord prédéfinis, y compris les statistiques du processeur,
de la mémoire, des interfaces et de la connexion; ainsi que l’utilisation du disque et des informations sur les processus
critiques.
CPU : utilisation de la CPU, y compris l’utilisation de la CPU par processus et par cœurs physiques.
Mémoire : uUtilisation de la mémoire du périphérique, y compris l’utilisation du plan de données et de la mémoire Snort.
Interfaces : état de l’interface et statistiques de trafic agrégées.
Connexions : statistiques de connexion (comme les flux d’éléphants, les connexions actives, les connexions de pointe, etc.)
et le nombre de traductions NAT.
Snort : Statistiques liées au processus Snort.
Abandons ASP : Statistiques sur les paquets abandonnés pour diverses raisons.
Vous pouvez naviguer dans les différents tableaux de bord des mesures en cliquant sur les étiquettes. Reportez-vous à la section
Indicateurs d’intégrité de Cisco Secure Firewall Threat Defense pour obtenir une liste complète des indicateurs pris en charge.
Étape 8
Cliquez sur le signe Ajouter un nouveau tableau de bord( ) dans le coin supérieur droit du moniteur d’intégrité pour créer un tableau de bord personnalisé en concevant votre propre
ensemble de variables à partir des groupes de mesures disponibles.
Pour le tableau de bord à l’échelle de la grappe, choisissez Groupe de mesures de la grappe, puis choisissez la métrique.
Mesures de la grappe
Le moniteur d’intégrité des grappes suit les statistiques liées à une grappe et à ses nœuds, ainsi que les statistiques agrégées
de la répartition de la charge, des performances et du trafic CCL.
Tableau 6. Mesures de la grappe
Unité
Description
Format
UC
Moyenne des mesures de CPU sur les nœuds d’une grappe (individuellement pour le plan de données et Snort).
pourcentage
Mémoire
Moyenne des mesures de mémoire sur les nœuds d’une grappe (individuellement pour le plan de données et Snort).
pourcentage
Débit de données
Statistiques de trafic de données entrant et sortant pour une grappe.
octets
Débit du CCL
Statistiques de trafic CCL entrant et sortant pour une grappe.
octets
Connexions
Nombre de connexions actives dans une grappe.
number
Traductions NAT
Nombre de traductions NAT pour une grappe.
number
Distribution
Nombre de distributions de connexion dans la grappe à chaque seconde.
number
Paquets
Nombre de distributions de paquets dans la grappe à chaque seconde.
number
Dépannage de la grappe
Vous pouvez utiliser l’outil Ping CCL pour vous assurer que la liaison de commande de grappe fonctionne correctement. Vous pouvez également utiliser les outils suivants, qui sont disponibles pour les périphériques et les grappes :
Fichiers de dépannage : Si un nœud ne parvient pas à rejoindre la grappe, un fichier de dépannage est automatiquement généré.
Vous pouvez également générer et télécharger des fichiers de dépannage à partir de la zone Périphériques > Gestion des périphériques > Grappe > Général.
Vous pouvez également générer des fichiers à partir de la page Device Management (gestion des périphériques) en cliquant sur Plus () et en sélectionnant Dépannage des fichiers.
CLI output (sortie de CLI) : Dans la zone Devices > Device Management > Cluster > General, vous pouvez afficher un ensemble de sorties de CLI prédéfinies qui peuvent vous aider à dépanner la grappe. Les commandes
suivantes sont automatiquement exécutées pour la grappe :
show running-config cluster
afficher l‘information sur la grappe
show cluster info health
show cluster info transport cp
show version
show asp drop
show counters
show arp (afficher le protocole arp)
show int ip brief
show blocks
show cpu detailed
show interfaceccl_interface
pingccl_ipsizeccl_mturepeat 2
afficher nve
afficher route
afficher soutien technique
Vous pouvez également saisir n’importe quelle commande show dans le champ Command.
Effectuer un ping sur la liaison de commande de grappe
Vous pouvez vérifier que tous les nœuds de la grappe peuvent communiquer entre eux sur la liaison de commande de grappe en
effectuant un ping. L'une des principales causes de l'échec d'un nœud à rejoindre la grappe est une configuration incorrecte
de la liaison de commande de la grappe; par exemple, la MTU de la liaison de commande de la grappe peut être plus élevée que
les MTU des commutateurs de connexion.
Procédure
Étape 1
Choisissez Périphériques > Gestion des périphériques, cliquez sur l’icône Plus () à côté de la grappe et choisissez > Cluster Live Status (état actuel de la grappe).
Illustration 27. État de la grappe (cluster)
Étape 2
Développez l’un des nœuds et cliquez sur CCL Ping.
Illustration 28. Ping CCL
Le nœud envoie un message Ping sur la liaison de commande de grappe à tous les autres nœuds en utilisant une taille de paquet
qui correspond à la MTU maximale.
Mise à niveau de la grappe
Effectuez les étapes suivantes pour mettre à niveau une grappe défense contre les menaces virtuelles :
Avant de commencer
Avant de mettre à niveau une grappe dans le nuage public, copiez l’image de la version cible dans votre référentiel d’images
en nuage et mettez à jour l’ID de l’image dans le modèle de déploiement de grappe (nous vous recommandons de remplacer le
modèle existant par une copie modifiée). Ainsi, après la mise à niveau, les nouvelles
instances (par exemple, les instances lancées lors de l’évolutivité de la grappe) utiliseront la bonne version. Si le marché
ne dispose pas de l’image dont vous avez besoin, par exemple lorsque la grappe a été corrigée, créez une image personnalisée à partir d’un instantané d’une instance Threat Defense Virtual autonome exécutant la bonne
version, sans configurations spécifiques à l’instance (jour 0).
Pour la défense contre les menaces virtuelle pour AWS, suspendez les processus HealthCheck et Replace Unhealthy avant la mise
à niveau automatique de la grappe. Ainsi, les instances ne sont pas arrêtées par le groupe d’évolutivité automatique lors
du redémarrage qui suit la mise à niveau. Vous pouvez ensuite reprendre les processus suspendus. Pour obtenir des instructions,
consultez le guide de l’utilisateur Amazon EC2 relatif à l’évolutivité automatique : Suspendre et reprendre les processus Amazon EC2 relatifs à l’évolutivité automatique.
Procédure
Étape 1
Téléversez la version de l’image cible sur le stockage d’image en nuage.
Étape 2
Mettez à jour le modèle d’instance de nuage de la grappe avec la version de l’image cible mise à jour.
Créez une copie du modèle d’instance avec la version de l’image cible.
Associez le modèle nouvellement créé au groupe d’instances de la grappe.
Étape 3
Téléversez le paquet de mise à niveau de la version de l’image cible dans centre de gestion.
Étape 4
Effectuez la vérification de la disponibilité sur la grappe que vous souhaitez mettre à niveau.
Étape 5
Une fois la vérification de l’état de préparation réussie, lancez l’installation du paquet de mise à niveau.
Étape 6
Le centre de gestion met à niveau les nœuds de la grappe un à la fois.
Étape 7
Le centre de gestion affiche une notification après la mise à niveau réussie de la grappe.
Il n’y a aucun changement dans le numéro de série et l’UUID de l’instance après la mise à niveau.
Référence pour la mise en grappe
Cette section comprend des renseignements supplémentaires sur le fonctionnement de la mise en grappe.
Fonctionnalités de défense contre les menaces et mise en grappe
Certaines fonctions défense contre les menaces ne sont pas prises en charge avec la mise en grappe et d’autres le sont uniquement sur l’unité de contrôle. Pour une utilisation
correcte, d’autres fonctionnalités peuvent comporter des mises en garde.
Fonctionnalités et mise en grappe non prises en charge
Ces fonctionnalités ne peuvent pas être configurées lorsque la mise en grappe est activée, et les commandes seront rejetées.
Remarque
Pour afficher les fonctionnalités FlexConfig qui ne sont pas non plus prises en charge avec la mise en grappe, par exemple
l’inspection WCCP, consultez le guide de configuration des opérations générales ASA. FlexConfig vous permet de configurer de nombreuses fonctionnalités ASA qui ne sont pas présentes dans l’interface
graphique centre de gestion.
VPN d'accès à distance (VPN SSL et VPN IPsec)
Client DHCP, serveur et serveur mandataire. Le relais DHCP est pris en charge.
Interfaces de tunnel virtuel (VTI)
Haute accessibilité
Routage et pont intégrés
Mode UCAPL/CC Centre de gestion
Fonctionnalités centralisées pour la mise en grappe
Les fonctionnalités suivantes ne sont prises en charge que sur le nœud de contrôle et ne sont pas adaptées à la grappe.
Remarque
Le trafic pour les fonctionnalités centralisées est acheminé des nœuds membres vers le nœud de contrôle par la liaison de
commande de grappe.
Si vous utilisez la fonctionnalité de rééquilibrage, le trafic des fonctionnalités centralisées peut être rééquilibrage vers
des nœuds sans contrôle avant que le trafic ne soit classé comme fonctionnalité centralisée. Si cela se produit, le trafic
est renvoyé au nœud de contrôle.
Pour les fonctionnalités centralisées, si le nœud de contrôle tombe en panne, toutes les connexions sont abandonnées et vous
devez rétablir les connexions sur le nouveau nœud de contrôle.
Remarque
Pour afficher les fonctionnalités FlexConfig qui sont également centralisées avec la mise en grappe, par exemple l’inspection
RADIUS, consultez le guide de configuration des opérations générales ASA. FlexConfig vous permet de configurer de nombreuses fonctionnalités ASA qui ne sont pas présentes dans l’interface graphique
centre de gestion.
Les inspections d'application suivantes :
DCERPC
ESMTP
NetBIOS
PPTP
RSH
SQLNET
SunRPC
TFTP
XDMCP
Surveillance du routage statique
Cisco Trustsec et mise en grappe
Seul le nœud de contrôle reçoit les informations des balises de groupe de sécurité (SGT). Le nœud de contrôle remplit ensuite
la balise SGT pour les nœuds de données, et les nœuds de données peuvent prendre une décision de correspondance pour la balise
SGT en fonction de la politique de sécurité.
Paramètres de connexion et mise en grappe
Les limites de connexion s’appliquent à l’ensemble de la grappe. Chaque nœud dispose d’une estimation des valeurs de compteur
à l’échelle de la grappe en fonction des messages de diffusion. Pour des raisons d’efficacité, la limite de connexion configurée
dans la grappe pourrait ne pas être appliquée exactement au nombre limite. Chaque nœud peut surévaluer ou sous-évaluer la
valeur du compteur à l’échelle de la grappe à tout moment. Cependant, les informations seront mises à jour au fil du temps
dans une grappe à charge équilibrée.
Routage et mise en grappe dynamiques
En mode d’interface individuel, chaque nœud exécute le protocole de routage en tant que routeur autonome, et les routes sont
apprises par chaque nœud indépendamment.
Illustration 29. Routage dynamique en mode d'interface individuelle
Dans le diagramme ci-dessus, le routeur A détecte qu’il existe quatre chemins à coûts égaux vers le routeur B, chacun passant
par un nœud. ECMP est utilisé pour équilibrer la charge du trafic entre les quatre chemins. Chaque nœud choisit un ID de routeur
différent lorsqu’il communique avec des routeurs externes.
Vous devez configurer un groupement de grappes pour l’ID de routeur afin que chaque nœud ait un ID de routeur distinct.
FTP et mise en grappe
Si le canal de données et les flux du canal de contrôle FTP appartiennent à différents membres de la grappe, le propriétaire
du canal de données enverra périodiquement des mises à jour du délai d’inactivité au propriétaire du canal de contrôle et
mettra à jour la valeur du délai d’inactivité. Cependant, si le propriétaire du flux de contrôle est rechargé et que le flux
de contrôle est réhébergé, la relation de flux parent/enfant ne sera plus maintenue; le délai d’inactivité du flux de contrôle
ne sera pas mis à jour.
NAT et mise en grappe
Pour l’utilisation de la NAT, consultez les limites suivantes.
La NAT peut affecter le débit global de la grappe. Les paquets NAT entrants et sortants peuvent être envoyés à différents
défense contre les menacesdans la grappe, car l’algorithme d’équilibrage de charge repose sur les adresses IP et les ports, et la NAT fait en sorte
que les paquets entrants et sortants aient des adresses IP ou des ports différents. Lorsqu’un paquet arrive à défense contre les menaces qui n’est pas le propriétaire NAT, il est transféré sur la liaison de commande de grappe vers le propriétaire, ce qui entraîne
un trafic important sur la liaison de commande de grappe. Notez que le nœud de réception ne crée pas de flux de transfert
vers le propriétaire, car le propriétaire de la NAT peut ne pas créer de connexion pour le paquet en fonction des résultats
des vérifications de sécurité et des politiques.
Si vous souhaitez toujours utiliser la NAT en grappe, tenez compte des directives suivantes :
No Proxy ARP (Pas de serveur mandataire ARP) : Pour les interfaces individuelles, une réponse de serveur mandataire ARP n’est
jamais envoyée pour les adresses mappées. Cela empêche le routeur adjacent de maintenir une relation d’homologue avec un ASA
qui ne fait plus partie de la grappe. Le routeur en amont a besoin d’une route statique ou d’un PBR avec suivi d’objets pour
les adresses mappées qui pointe vers l’adresse IP de la grappe principale.
PAT avec attribution de bloc de ports : Consultez les consignes suivantes pour cette fonctionnalité :
La limite maximale par hôte n’est pas une limite à l’échelle de la grappe et s’applique à chaque nœud individuellement. Ainsi,
dans une grappe à 3 nœuds avec la limite maximale par hôte configurée à 1, si le trafic d’un hôte est équilibré en charge
sur les 3 nœuds, 3 blocs avec 1 dans chaque nœud peuvent lui être alloués.
Les blocs de ports créés sur le nœud de sauvegarde à partir des pools de sauvegarde ne sont pas pris en compte lors de l’application
de la limite maximale par hôte.
Les modifications des règles PAT à la volée, où l'ensemble PAT est modifié avec une toute nouvelle plage d’adresses IP, entraînera
des échecs de création de sauvegarde xlate pour les demandes de sauvegarde xlate qui étaient encore en transit lorsque le
nouveau ensemble est entré en vigueur. Ce comportement n’est pas spécifique à la fonctionnalité d’attribution de bloc de ports
et il s’agit d’un problème transitoire d'ensemble PAT que l’on observe uniquement dans les déploiements en grappe où l'ensemble
est distribué et le trafic est équilibré en charge sur les nœuds de la grappe.
Lorsque vous utilisez une grappe, vous ne pouvez pas simplement modifier la taille de l’allocation de bloc. La nouvelle taille
n’est en vigueur qu’après le rechargement de chaque périphérique de la grappe. Pour éviter d’avoir à téléverser chaque périphérique,
nous vous recommandons de supprimer toutes les règles d’attribution de blocage et d’effacer tous les xlates associés à ces
règles. Vous pouvez ensuite modifier la taille du bloc et recréer les règles d’attribution des blocs.
Distribution des adresses de l'ensemble NAT pour la PAT dynamique : lorsque vous configurez un ensemble PAT, le cluster divise
chaque adresse IP de l'ensemble en blocs de ports. Par défaut, chaque bloc comporte 512 ports, mais si vous configurez des
règles d’attribution de bloc de ports, votre paramètre de blocage est utilisé à la place. Ces blocs sont répartis uniformément
entre les nœuds de la grappe, de sorte que chaque nœud ait un ou plusieurs blocs pour chaque adresse IP dans l'ensemble PAT.
Ainsi, vous pourriez avoir aussi peu qu’une adresse IP dans un ensemble PAT pour une grappe, si cela est suffisant pour le
nombre de connexions PAT que vous attendez. Les blocs de ports couvrent la plage de ports 1 024 à 65535, sauf si vous configurez
l’option pour inclure les ports réservés, 1 à 1023, dans la règle NAT de l'ensemble PAT.
Reusing a PAT pool in multiple Rules (réutiliser un pool PAT dans plusieurs règles) : Pour utiliser le même pool PAT dans
plusieurs règles, vous devez faire attention à la sélection d'interface dans les règles. Vous devez soit utiliser des
interfaces spécifiques dans toutes les règles, soit utiliser « any » dans toutes les règles. Vous ne pouvez pas combiner des
interfaces spécifiques et « any » dans les règles, sans quoi le système pourrait ne pas être en mesure de faire correspondre
le trafic de retour vers le bon nœud dans la grappe. L’option la plus fiable est l’utilisation d'ensembles de PAT uniques
par règle.
Pas de tourniquet (Round robin) : le tourniquet pour un ensemble PAT n’est pas pris en charge avec la mise en grappe.
Pas de PAT étendue : la PAT étendue n'est pas prise en charge avec la mise en grappe.
Tableaux xlates dynamiques de NAT gérés par le nœud de contrôle : Le nœud de contrôle conserve et reproduit le tableau xlate
sur les nœuds de données. Lorsqu’un nœud de données reçoit une connexion qui nécessite une NAT dynamique et que le xlate n’est
pas dans le tableau, il le demande au nœud de contrôle. Le nœud de données est propriétaire de la connexion.
Disques xlates périmés : le temps d’inactivité xlate sur le propriétaire de la connexion n’est pas mis à jour. Ainsi, le temps
d’inactivité peut dépasser le délai d’inactivité. Une valeur de minuteur d’inactivité supérieure au délai d’expiration configuré
avec un contrôle de référence de 0 est une indication d’un xlate périmé.
Pas de PAT statique pour les inspections suivantes :
FTP
RSH
SQLNET
TFTP
XDMCP
SIP
Si vous avez un nombre extrêmement important de règles NAT, plus de dix mille, vous devez activer le modèle de validation
transactionnelle à l’aide de la commande asp rule-engine transactional-commit nat dans l’interface de ligne de commande du périphérique. Sinon, le nœud pourrait ne pas être en mesure de rejoindre la grappe.
Inspection SIP et mise en grappes
Un flux de contrôle peut être créé sur n’importe quel nœud (en raison de l’équilibrage de la charge); ses flux de données
enfants doivent résider sur le même nœud.
SNMP et mise en grappe
Vous devez toujours utiliser l’adresse locale, et non l’adresse IP de la grappe principale pour l’interrogation SNMP. Si l’agent
SNMP interroge l’adresse IP de la grappe principale, si un nouveau nœud de contrôle est choisi, l’interrogation du nouveau
nœud de contrôle échouera.
Lorsque vous utilisez SNMPv3 avec la mise en grappe et que vous ajoutez un nouveau nœud de grappe après la formation initiale
de la grappe, les utilisateurs SNMPv3 ne seront pas répliqués sur le nouveau nœud. Vous devez supprimer les utilisateurs, les rajouter, puis redéployer votre configuration pour forcer les utilisateurs à se
reproduire sur le nouveau nœud.
Syslog et mise en grappe
Chaque nœud de la grappe génère ses propres messages syslog. Vous pouvez configurer la journalisation de sorte que chaque
nœud utilise le même ID d’appareil ou un ID d’appareil différent dans le champ d’en-tête du message syslog. Par exemple, la
configuration du nom d’hôte est répliquée et partagée par tous les nœuds de la grappe. Si vous configurez la journalisation
pour utiliser le nom d’hôte comme ID d’appareil, les messages syslog générés par tous les nœuds semblent provenir d’un seul
nœud. Si vous configurez la journalisation pour utiliser le nom de nœud local attribué dans la configuration de démarrage
de la grappe comme ID d’appareil, les messages du journal système semblent provenir de nœuds différents.
VPN et mise en grappe
Le VPN de site à site est une fonctionnalité centralisée; seul le nœud de contrôle prend en charge les connexions VPN.
Remarque
L’accès VPN à distance n’est pas pris en charge avec la mise en grappe.
La fonctionnalité VPN est limitée au nœud de contrôle et ne tire pas parti des capacités de haute disponibilité de la grappe.
Si le nœud de contrôle tombe en panne, toutes les connexions VPN existantes sont perdues, et les utilisateurs de VPN verront
une perturbation de service. Lorsqu’un nouveau nœud de contrôle est choisi, vous devez rétablir les connexions VPN.
Pour les connexions à une interface individuelle lors de l’utilisation de PBR ou d’ECMP, vous devez toujours vous connecter
à l’adresse IP de la grappe principale, et non à une adresse locale.
Les clés et les certificats liés au VPN sont répliqués sur tous les nœuds.
Facteur d’évolutivité de rendement
Lorsque vous combinez plusieurs unités dans une grappe, vous pouvez vous attendre à ce que les performances totales de la
grappe atteignent environ 80 % du débit combiné maximal.
Par exemple, si votre modèle peut gérer environ 10 Gbit/s de trafic lorsqu’il est exécuté seul, pour une grappe de 8 unités,
le débit combiné maximal sera d’environ 80 % de 80 Gbit/s (8 unités x 10 Gbit/s) : 64 Gbit/s.
Choix du nœud de contrôle
Les nœuds de la grappe communiquent sur la liaison de commande de grappe pour élire un nœud de contrôle comme suit :
Lorsque vous activez la mise en grappe pour un nœud (ou lorsqu’il démarre avec la mise en grappe déjà activée), il diffuse
une demande de sélection toutes les 3 secondes.
Tous les autres nœuds ayant une priorité plus élevée répondent à la demande de sélection; la priorité est réglée entre 1 et
100, 1 étant la priorité la plus élevée.
Si, après 45 secondes, un nœud ne reçoit pas de réponse d’un autre nœud de priorité plus élevée, il devient le nœud de contrôle.
Remarque
Si plusieurs nœuds sont à égalité pour la priorité la plus élevée, le nom du nœud de la grappe, suivi du numéro de série,
est utilisé pour déterminer le nœud de contrôle.
Si un nœud se joint ultérieurement à la grappe avec une priorité plus élevée, il ne devient pas automatiquement le nœud de
contrôle; le nœud de contrôle existant demeure toujours le nœud de contrôle, sauf s’il s’arrête de répondre, moment auquel
un nouveau nœud de contrôle est sélectionné.
Dans un scénario de « discernement partagé », où il y a temporairement plusieurs nœuds de contrôle, le nœud ayant la priorité
la plus élevée conserve le rôle tandis que les autres nœuds retournent aux rôles de nœud de données.
Remarque
Vous pouvez forcer manuellement un nœud à devenir le nœud de contrôle. Pour les fonctionnalités centralisées, si vous forcez
un changement de nœud de contrôle, toutes les connexions sont abandonnées et vous devez rétablir les connexions sur le nouveau
nœud de contrôle.
Haute disponibilité au sein de la grappe
La mise en grappe assure une disponibilité élevée en surveillant l’intégrité des nœuds et de l’interface et en reproduisant
les états de la connexion entre les nœuds.
Surveillance de l'intégrité du nœud
Chaque nœud envoie périodiquement un paquet de diffusion heartbeat sur la liaison de commande de grappe. Si le nœud de contrôle ne reçoit aucun paquet heartbeat ou autre paquet d’un nœud de données au cours du délai d’expiration configurable, le nœud de contrôle supprime le nœud de données de la grappe. Si les nœuds de données ne reçoivent pas de paquets du nœud
de contrôle, un nouveau nœud de contrôle est élu parmi les nœuds restants.
Si les nœuds ne peuvent pas se joindre sur le lien de commande de grappe en raison d’une défaillance du réseau et non parce
qu’un nœud est réellement défaillant, la grappe peut entrer dans un scénario de « scission du cœur » où les nœuds de données
isolés éliront leurs propres nœuds de contrôle. Par exemple, si un routeur tombe en panne entre deux emplacements de grappe,
le nœud de contrôle d’origine à l’emplacement 1 supprimera les nœuds de données de l’emplacement 2 de la grappe. Pendant ce
temps, les nœuds de l’emplacement 2 éliront leur propre nœud de contrôle et formeront leur propre grappe. Notez que le trafic
symétrique peut échouer dans ce scénario. Une fois la liaison de commande de grappe restauré, le nœud de contrôle qui a la
priorité la plus élevée conservera le rôle de nœud de contrôle.
Surveillance d’interfaces
Chaque nœud surveille l’état de la liaison de toutes les interfaces matérielles désignées utilisées et signale les modifications
d’état au nœud de contrôle.
Toutes les interfaces physiques sont surveillées; seules les interfaces nommées peuvent être surveillées. Vous pouvez éventuellement désactiver la surveillance par interface.
Un nœud est supprimé de la grappe en cas de défaillance de ses interfaces surveillées. Le nœud est supprimé après 500 ms.
État après l’échec
Si le nœud de contrôle échoue, un autre membre de la grappe ayant la priorité la plus élevée (numéro le plus bas) devient
le nœud de contrôle.
défense contre les menaces tente automatiquement de rejoindre la grappe, en fonction de l’événement d’échec.
Remarque
Lorsque défense contre les menaces devient inactif et ne parvient pas à rejoindre automatiquement la grappe, toutes les interfaces de données sont fermées;
Seule l’interface de gestion de gestion peut envoyer et recevoir du trafic.
Rejoindre la grappe
Après le retrait d’un membre de la grappe, la façon dont il peut rejoindre la grappe dépend de la raison de sa suppression
:
Échec de la liaison de commande de grappe lors de la jonction : après avoir résolu le problème avec la liaison de commande
de grappe, vous devez rejoindre manuellement la grappe en réactivant la mise en grappe.
Échec de la liaison de commande de la grappe après avoir rejoint la grappe : FTD essaie automatiquement de la rejoindre toutes
les 5 minutes, indéfiniment.
Échec de l’interface de données : défense contre les menaces tente automatiquement de rejoindre à 5 minutes, puis à 10 minutes et enfin à 20 minutes. Si la jonction échoue après 20 minutes,
l’application défense contre les menaces désactive la mise en grappe. Après avoir résolu le problème de l’interface de données, vous devez activer manuellement la
mise en grappe.
Nœud en échec : si le nœud a été supprimé de la grappe en raison d’un échec de vérification de l’intégrité du nœud, la jonction
avec la grappe dépend de la source de la défaillance. Par exemple, une panne de courant temporaire signifie que le nœud
rejoindra la grappe au redémarrage, à condition que le lien de commande de grappe soit actif. L'application défense contre les menaces tente de rejoindre la grappe toutes les 5 secondes.
Erreur interne : les défaillances internes comprennent : le dépassement du délai de synchronisation de l'application, les
statuts incohérents de l'application, etc. Après avoir résolu le problème, vous devez rejoindre manuellement la grappe en réactivant la mise en grappe.
Échec du déploiement de la configuration : si vous déployez une nouvelle configuration à partir de FMC et que le déploiement
échoue sur certains membres de la grappe mais réussit sur d'autres, les nœuds qui ont échoué sont supprimés de la grappe.
Vous devez rejoindre manuellement la grappe en réactivant la mise en grappe. Si le déploiement échoue sur le nœud de contrôle,
le déploiement est annulé et aucun membre n’est supprimé. Si le déploiement échoue sur tous les nœuds de données, le déploiement est restauré et aucun membre n’est supprimé.
Réplication de l’état de la connexion du chemin de données
Chaque connexion a un propriétaire et au moins un propriétaire secondaire dans la grappe. Le propriétaire de secours ne prend
pas en charge la connexion en cas d’échec; au lieu de cela, il stocke les informations d’état TCP/UDP, de sorte que la connexion
puisse être transférée de manière transparente à un nouveau propriétaire en cas de défaillance. Le propriétaire de la sauvegarde
est généralement aussi le directeur.
Certains trafics nécessitent des informations d’état au-dessus de la couche TCP ou UDP. Consultez le tableau suivant pour
connaître la prise en charge ou l’absence de prise en charge de ce type de trafic.
Tableau 7. Fonctionnalités répliquées dans la grappe
Trafic
Soutien relatif à l'état
Notes
Temps de disponibilité
Oui
Assure le suivi de la disponibilité du système.
Table ARP
Oui
—
tableau d'adresses MAC
Oui
—
Identité de l’utilisateur
Oui
—
Base de données du voisin IPv6
Oui
—
Routage dynamique
Oui
—
ID du moteur SNMP
Non
—
Gestion des connexions par la grappe
Les connexions peuvent être équilibrées vers plusieurs nœuds de la grappe. Les rôles de connexion déterminent la façon
dont les connexions sont gérées, à la fois en fonctionnement normal et en situation de disponibilité élevée.
Rôles de connexion
Consultez les rôles suivants, définis pour chaque connexion :
Propriétaire : généralement, le nœud qui reçoit initialement la connexion. Le propriétaire gère l’état TCP et traite les paquets.
Une connexion n’a qu’un seul propriétaire. Si le propriétaire d’origine échoue, lorsque les nouveaux nœuds reçoivent des paquets
de la connexion, le directeur choisit un nouveau propriétaire dans ces nœuds.
Propriétaire du sauvegarde : Nœud qui stocke les informations d’état TCP/UDP reçues du propriétaire, de sorte que la connexion
puisse être transférée en toute transparence à un nouveau propriétaire en cas de défaillance. Le propriétaire de secours ne
prend pas en charge la connexion en cas d’échec. Si le propriétaire devient indisponible, le premier nœud à recevoir les paquets
de la connexion (selon l’équilibrage de la charge) contacte le propriétaire de secours pour obtenir les informations d’état
pertinentes, afin qu’il puisse devenir le nouveau propriétaire.
Tant que le directeur (voir ci-dessous) n’est pas le même nœud que le propriétaire, le directeur est également le propriétaire
secondaire. Si le propriétaire se choisit lui-même directeur, un propriétaire de secours distinct est choisi.
Pour la mise en grappe sur le périphérique Firepower 9300, qui peut inclure jusqu’à 3 nœuds de grappe dans un châssis, si
le propriétaire de secours se trouve sur le même châssis que le propriétaire, un propriétaire de secours supplémentaire sera
choisi dans un autre châssis pour protéger les flux d’une défaillance du châssis .
Directeur : nœud qui gère les demandes de recherche de propriétaire provenant des transitaires. Lorsque le propriétaire
reçoit une nouvelle connexion, il choisit un directeur en fonction d’un hachage de l’adresse IP source/de destination et des
ports (voir ci-dessous pour les détails du hachage ICMP) et envoie un message au directeur pour enregistrer la nouvelle connexion.
Si les paquets arrivent à un nœud autre que le propriétaire, le nœud interroge le directeur sur quel nœud est le propriétaire
afin qu’il puisse transférer les paquets. Une connexion n’a qu’un seul directeur. En cas de défaillance d’un directeur, le
propriétaire en choisit un nouveau.
Tant que le directeur ne se trouve pas sur le même nœud que le propriétaire, le directeur est également le propriétaire suppléant
(voir ci-dessus). Si le propriétaire se choisit lui-même directeur, un propriétaire de secours distinct est choisi.
Détails du hachage ICMP/ICMPv6 :
Pour les paquets Echo, le port source correspond à l’identifiant ICMP et le port de destination est 0.
Pour les paquets de réponse, le port source est 0 et le port de destination est l’identifiant ICMP.
Pour les autres paquets, les ports source et de destination sont à 0.
Forwarder (transitaire) : nœud qui transfère les paquets au propriétaire. Si un transitaire reçoit un paquet pour une connexion
qu’il ne possède pas, il interroge le directeur à propos du propriétaire, puis établit un flux vers le propriétaire pour tout
autre paquet qu’il reçoit pour cette connexion. Le directeur peut également être un transitaire. Notez que si un transitaire
reçoit le paquet SYN-ACK, il peut en dériver le propriétaire directement d’un témoin SYN dans le paquet, donc il n’a pas besoin
d’interroger le directeur. (Si vous désactivez la répartition aléatoire de la séquence TCP, le témoin SYN n’est pas utilisé;
une requête au directeur est requise.) Pour les flux de courte durée tels que DNS et ICMP, au lieu d’interroger, le redirecteur
envoie immédiatement le paquet au directeur, qui l’envoie ensuite au propriétaire. Une connexion peut avoir plusieurs redirecteurs;
le débit le plus efficace est obtenu par une bonne méthode d’équilibrage de la charge où il n’y a pas de redirecteurs et où
tous les paquets d’une connexion sont reçus par le propriétaire.
Remarque
Nous vous déconseillons de désactiver la répartition aléatoire de la séquence TCP lors de l’utilisation de la mise en grappe.
Il y a un faible risque que certaines sessions TCP ne soient pas établies, car le paquet SYN/ACK sera abandonné.
Propriétaire de fragment : Pour les paquets fragmentés, les nœuds de la grappe qui reçoivent un fragment déterminent le propriétaire
du fragment à l’aide d’un hachage de l’adresse IP source du fragment, de l’adresse IP de destination et de l’ID de paquet.
Tous les fragments sont ensuite transférés au propriétaire du fragment sur la liaison de commande de grappe. Les fragments
peuvent être équilibrés en charge vers différents nœuds de grappe, car seul le premier fragment comprend le quintuple utilisé
dans le hachage d’équilibrage de charge du commutateur. Les autres fragments ne contiennent pas les ports source et
de destination et peuvent être répartis en charge vers d’autres nœuds de la grappe. Le propriétaire du fragment rassemble
temporairement le paquet afin de pouvoir déterminer le directeur en fonction d’un hachage de l’adresse IP source/de destination
et des ports. S’il s’agit d’une nouvelle connexion, le propriétaire du fragment s’enregistrera en tant que propriétaire de
la connexion. S'il s’agit d’une connexion existante, le propriétaire du fragment transfère tous les fragments au propriétaire
de la connexion fourni par la liaison de commande de grappe. Le propriétaire de la connexion rassemblera ensuite tous les
fragments.
Nouvelle propriété de connexion
Lorsqu’une nouvelle connexion est acheminée vers un nœud de la grappe par l’équilibrage de la charge, ce nœud possède les
deux sens de connexion. Si des paquets de connexion arrivent à un nœud différent, ils sont acheminés au nœud propriétaire
sur la liaison de commande de grappe. Si un flux inverse arrive sur un autre nœud, il est redirigé vers le nœud d’origine.
Exemple de flux de données pour TCP
L'exemple suivant montre l'établissement d'une nouvelle connexion.
Le paquet SYN provient du client et est livré à un défense contre les menaces (selon la méthode d’équilibrage de la charge), qui devient le propriétaire. Le propriétaire crée un flux, code les renseignements
sur le propriétaire dans un témoin SYN et transfère le paquet au serveur.
Le paquet SYN-ACK provient du serveur et est livré à un défense contre les menaces différent (selon la méthode d’équilibrage de la charge). Ce défense contre les menaces est le transitaire.
Comme le transitaire n’est pas propriétaire de la connexion, il décode les informations sur le propriétaire à partir du témoin
SYN, crée un flux de transfert vers le propriétaire et transmet le SYN-ACK au propriétaire.
Le propriétaire envoie une mise à jour de l’état au directeur et transmet le SYN-ACK au client.
Le directeur reçoit la mise à jour d’état du propriétaire, crée un flux à destination du propriétaire et enregistre les informations
d’état TCP ainsi que le propriétaire. Le directeur agit en tant que propriétaire secondaire pour la connexion.
Tous les paquets suivants livrés au transitaire seront transférés au propriétaire.
Si des paquets sont livrés à d’autres nœuds, il interrogera le directeur à propos du propriétaire et établira un flux.
Tout changement d’état du flux entraîne une mise à jour d’état du propriétaire au directeur.
Exemple de flux de données pour ICMP et UDP
L'exemple suivant montre l'établissement d'une nouvelle connexion.

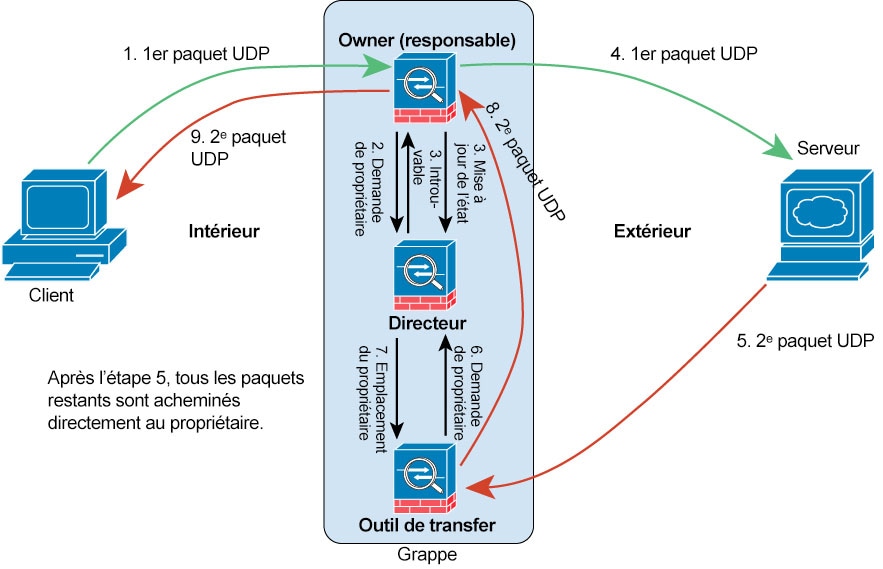

Illustration 30. Flux de données ICMP et UDP
Le premier paquet UDP provient du client et est remis à un défense contre les menaces (selon la méthode d’équilibrage de la charge).
Le nœud qui a reçu le premier paquet interroge le nœud directeur qui est choisi en fonction d’un hachage de l’adresse IP et
des ports source/de destination.
Le directeur ne trouve aucun flux existant, crée un flux de directeur et renvoie le paquet au nœud précédent. Autrement dit,
le directeur a choisi un propriétaire pour ce flux.
Le propriétaire crée le flux, envoie une mise à jour d’état au directeur et transfère le paquet au serveur.
Le deuxième paquet UDP provient du serveur et est livré au redirecteur.
Le transitaire interroge le directeur pour fournir les renseignements sur la propriété. Pour les flux de courte durée tels
que le DNS, au lieu d’interroger, le redirecteur envoie immédiatement le paquet au directeur, qui l’envoie ensuite au propriétaire.
Le directeur répond au transitaire avec les renseignements de propriété.
Le transitaire crée un flux de transfert pour enregistrer les informations sur le propriétaire et transfère le paquet au propriétaire.
Le propriétaire transfère le paquet au client.
Historique des mises en grappe Threat Defense Virtual dans le nuage public
Tableau 8.
Fonctionnalités
Centre de gestion Minimum
Défense contre les menaces Minimum
Détails
Outil de ping de liaison de commande de grappe.
7.4.1
N’importe lequel
Vous pouvez vérifier que tous les nœuds de la grappe peuvent communiquer entre eux sur la liaison de commande de grappe en
effectuant un ping. L'une des principales causes de l'échec d'un nœud à rejoindre la grappe est une configuration incorrecte
de la liaison de commande de la grappe; par exemple, la MTU de la liaison de commande de la grappe peut être plus élevée que
les MTU des commutateurs de connexion.
Écrans nouveaux ou modifiés : Devices (périphériques) > Device Management (gestion des périphériques) > More (plus)() > Cluster Live Status (état en direct de la grappe)
Autres restrictions de version : non prises en charge avec la version du centre de gestion 7.3.x ou 7.4.0.
La génération et le téléchargement du fichier de dépannage sont disponibles à partir des pages Périphériques et Grappes.
7.4.1
7.4.1
Vous pouvez générer et télécharger des fichiers de dépannage pour chaque périphérique sur la page Périphérique, ainsi que
pour tous les nœuds de la grappe sur la page Grappe. Pour une grappe, vous pouvez télécharger tous les fichiers en un seul
fichier compressé. Vous pouvez également inclure les journaux de grappe de la grappe pour les nœuds de grappe. Vous pouvez
également déclencher la génération de fichiers à partir du menu Devices (périphériques) > Device Management (gestion des périphériques) > More (plus)() > Troubleshoot Files (fichiers de dépannage).
Écrans nouveaux ou modifiés :
Devices (Périphériques) > Device Management (Gestion des périphériques) > Device (Périphérique) > General (Général)
Périphériques > Gestion des périphériques > Grappe > Général
Afficher la sortie de l’interface de ligne de commande pour un périphérique ou une grappe de périphériques.
7.4.1
N’importe lequel
Vous pouvez afficher un ensemble de sorties prédéfinies de l’interface de ligne de commande qui peuvent vous aider à dépanner
le périphérique ou la grappe. Vous pouvez également saisir n’importe quelle commande show et voir le résultat.
Écrans nouveaux ou modifiés :Devices (Périphériques) > Device Management(Gestion des périphériques) > Cluster (Grappe) > General (Général)
Paramètres de surveillance de l’intégrité de la grappe
7.3.0
N’importe lequel
Vous pouvez désormais modifier les paramètres de surveillance de l’intégrité de la grappe.
Écrans nouveaux ou modifiés : Devices (Périphériques) > Device Management (Gestion des périphériques) > Cluster (Grappe) > Cluster Health Monitor Settings (Paramètres d'intégrité de la grappe)
Remarque
Si vous avez déjà configuré ces paramètres à l’aide de FlexConfig, veillez à supprimer la configuration FlexConfig avant de
procéder au déploiement. Sinon, la configuration FlexConfig remplacera la configuration du centre de gestion.
Le tableau de bord du moniteur d’intégrité de la grappe.
7.3.0
N’importe lequel
Vous pouvez maintenant afficher l’intégrité de la grappe sur le tableau de bord du moniteur d’intégrité des grappes.
Écrans nouveaux ou modifiés : System (système)() > Health > Monitor (surveillance de l’intégrité)
Mise en grappe pour défense contre les menaces virtuelles dans Azure.
7.3.0
7.3.0
Vous pouvez désormais configurer la mise en grappe pour un maximum de 16 nœuds défense contre les menaces virtuelles dans Azure pour l’équilibreur de charge de passerelle Azure ou pour des équilibreurs de charge externes.
Écrans nouveaux ou modifiés :
Devices (Périphériques) > Device Management (Gestion des périphériques) > Add Cluster (Ajouter une grappe)
Devices (Périphériques) > Device Management (Gestion des périphériques) > More (Plus)menu
Plateformes prises en charge : Défense contre les menaces virtuelles dans Azure
Mise en grappe pour Défense contre les menaces virtuelles dans le nuage public (Amazon Web Services et Google Cloud Platform).
7.2.0
7.2.0
défense contre les menaces virtuelles prend en charge la mise en grappe d’interfaces individuelles pour un maximum de 16 nœuds dans le nuage public (AWS et GCP).
Écrans Nouveaux ou modifiés :
Devices (Périphériques) > Device Management(Gestion des périphériques) > Add Device (Ajouter un périphérique)
Devices (Périphériques) > Device Management (Gestion des périphériques) > More (Plus)menu
) ou de la page , zone > Générale > lien Cluster Live Status (État de la grappe en direct).
) > page Tâches (Tâches).
Commentaires
