Montage en rack et mise à la terre du châssis

Déballer et inspecter le châssis


Remarque

Le châssis est soigneusement inspecté avant l’expédition. Si des dommages sont survenus au cours du transport ou si des éléments manquent, contactez immédiatement votre conseiller du service à la clientèle. Conservez le conteneur d’expédition au cas où vous devriez renvoyer le châssis en raison de dommages.

Reportez-vous à Contenu de l’emballage pour obtenir la liste des éléments livrés avec le châssis.

Procédure

Étape 1

Retirez le châssis de son conteneur en carton et conservez tout le matériel d’emballage.

Étape 2

Comparez l’expédition à la liste des équipements fournie par le représentant du service à la clientèle. Assurez-vous d’avoir bien reçu tous les articles.

Étape 3

Vérifiez s’il y a des dommages et signalez les éventuelles divergences ou dommages à votre représentant du service à la clientèle. Préparez-vous à fournir les renseignements suivants :

  • Numéro de facture de l’expéditeur (voir le bon de livraison)

  • Le modèle et le numéro de série de l’unité endommagée

  • Description des dommages

  • Impact des dommages sur l’installation

Montage en rack du châssis

Avant de commencer

Le châssis Firepower 9300 est lourd lorsqu’il est entièrement rempli. Pour des raisons de sécurité, retirez les composants lourds tels que les modules de sécurité, les modules d’alimentation et les modules de ventilation du châssis avant de le placer dans le rack. Pour en savoir plus sur le retrait des composants de l’appareil Firepower 9300, reportez-vous à Installation, maintenance et mise à niveau.

Vous pouvez monter l’appareil Firepower 9300 dans un rack EIA-310-D à quatre montants. Le rail fixe s’ajuste pour s’adapter aux racks où la distance entre les rails avant et arrière est de 61 cm à 91 cm (24 à 36 po). Les montants de montage en rack doivent avoir une épaisseur de 2 à 3,5 mm pour pouvoir être utilisés avec le montage en rack sur rails coulissants. L’appareil 9300 est livré avec des accessoires de rack.

Le kit de rails comprend les éléments suivants :

  • Deux rails

  • Quatre vis 10-32 pour fixer les rails au rack

  • Quatre écrous de retenue 10-32 pour le rack

  • Quatre vis cruciformes 10-32 de 0,75 po utilisées pour fixer le système au rack


Remarque

Vous aurez également besoin d’un tournevis cruciforme et de quatre écrous de retenue et vis 10-32 fournis avec le kit d’accessoires de l’appareil Firepower 9300. Pour en savoir plus sur la trousse d’accessoires, reportez-vous à Contenu de l’emballage.

Avertissements de sécurité
Prenez connaissance des avertissements de sécurité suivants relatifs au montage en rack :

Avertissement

Énoncé 1006 — Mise en garde relative au châssis pour le montage en rack et la maintenance

Pour éviter des blessures corporelles lors du montage ou de l’entretien de l’appareil dans un bâti, vous devez prendre des précautions particulières afin de garantir la stabilité du système. Suivez les directives suivantes pour rester en sécurité :

  • Montez l’appareil au bas du bâti s’il s’agit du seul appareil sur le bâti.

  • Si vous montez l’appareil sur un bâti partiellement rempli, chargez le bâti du bas vers le haut en plaçant le composant le plus lourd en bas du bâti.

  • Si le bâti est équipé de dispositifs de stabilisation, installez les stabilisateurs avant de monter l’unité sur le bâti ou d’effectuer son entretien.


Avertissement

Énoncé 1032 — Levage du châssis

Pour éviter de vous blesser et d’endommager le châssis, ne tentez jamais de lever ou d’incliner le châssis à l’aide des poignées sur les modules (tels que les blocs d’alimentation, les ventilateurs ou les cartes). Ces types de poignées ne sont pas conçus pour supporter le poids de l’unité.


Avertissement

Consigne 1098—Exigence de levage

Deux personnes doivent soulever les parties lourdes du produit. Pour éviter les blessures, gardez le dos droit et utilisez vos jambes plutôt que votre dos pour soulever.

Procédure

Étape 1

Déterminez votre type de rack. Vous pouvez utiliser les rails dans trois types de racks différents. La figure suivante montre les trois types de racks :

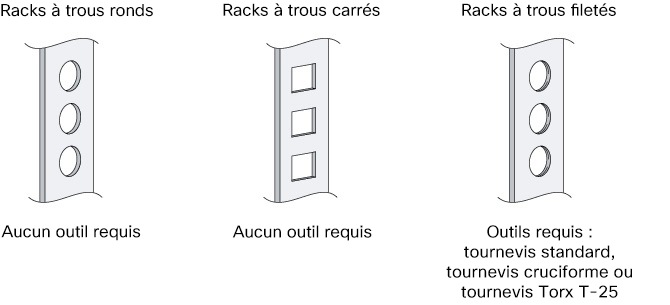

Illustration 1. Racks à trous ronds, carrés et filetés

Étape 2

Fixez les rails aux montants avant gauche et droit du rack en insérant les broches de guidage dans les trous appropriés. Tirez sur le boîtier du trou rond pour exposer les broches de guidage.

Reportez-vous aux marquages gauche/droite des rails pour confirmer que vous installez les rails du bon côté du rack. Si vos rails ne comportent pas de marques gauche/droite, vérifiez que les rails sont placés de façon à ce que la partie épaisse du rail se trouve sur le dessus.
Illustration 2. Fixer les rails gauche et droit avec les vis

Étape 3

Appuyez sur l’extrémité du loquet pour le retirer et le faire glisser sur le rail.

Étape 4

Répétez les étapes 2 et 3 pour fixer les rails au montant arrière du rack.

Étape 5

Fixez les rails au rack à l’aide des quatre vis 10-32 du kit de rails.

Remarque


Selon votre type de rack, vous pourriez décider d’installer les 4 écrous de retenue dans le rack avant de faire glisser le châssis, car le châssis est lourd et il peut être difficile d’installer les écrous de retenue une fois que le châssis est sur les rails.

Étape 6

Placez l’arrière du châssis Firepower 9300 vide sur les rails fixes.

Étape 7

Poussez délicatement le châssis vide dans le rack jusqu’à ce que les oreilles du châssis soient au même niveau que les montants du rack.

Illustration 3. Pousser l’arrière du châssis vide dans les montants du rack

Étape 8

Fixez les pattes de fixation du châssis au rack à l’aide des quatre vis 10-32 et des écrous de retenue (si vous ne les avez pas déjà installés à l’étape 5) fournis dans le kit d’accessoires du Firepower 9300.

Illustration 4. Fixer les oreilles du châssis au rack à l’aide des vis

Prochaine étape

Replacez les composants que vous avez retirés pour monter le châssis en rack. Pour en savoir plus sur le remplacement des composants de l’appareil Firepower 9300, reportez-vous à Installation, maintenance et mise à niveau.

Procédez à la mise à la terre du châssis. Reportez-vous à Mise à la terre du châssis pour connaître la procédure.

Installez l’écran d’opacité FIPS si nécessaire. Reportez-vous à Installation de l’écran d’opacité FIPS pour connaître la procédure.

Installez les câbles en fonction de la configuration par défaut de votre logiciel, décrite dans le Guide de démarrage Cisco Firepower 9300.

Mise à la terre du châssis


Remarque
Il est obligatoire de procéder à la mise à la terre du châssis, même si le bâti est déjà mis à la terre. Le châssis comporte une borne de mise à la terre dotée de deux trous M4 filetés permettant de fixer une cosse de mise à la terre. La cosse de mise à la terre doit être homologuée NRTL (Nationally Recognized Testing Laboratory). De plus, vous devez utiliser un conducteur en cuivre (câbles), lequel doit être conforme à la norme NEC (National Electrical Code) relative au courant admissible.

Vous avez besoin des éléments suivants, que vous devez fournir :

  • Outil à dénuder

  • Outil de sertissage

  • Câble de mise à la terre

  • Deux rondelles-frein en étoile pour les vis 10-32 de 0,375 po utilisées pour fixer la cosse de mise à la terre

  • Vous avez besoin des éléments suivants du kit d’accessoires :

    • Cosse de mise à la terre n° 6 AWG, 90 degrés, montant n° 10

    • Deux vis 10-32 de 0,375 po utilisées pour fixer la cosse de mise à la terre

Avertissements de sécurité

Prenez note des mises en garde liées aux connexions de mise à la terre suivantes :


Avertissement

Énoncé 1024 — Conducteur de mise à la terre

Cet équipement doit être mis à la terre. Pour réduire le risque de décharge électrique, n’enlevez jamais le conducteur de mise à la terre et n’utilisez jamais l’appareil en l’absence d’un conducteur de mise à la terre installé convenablement. Communiquez avec l’organisme d’inspection électrique approprié ou avec un maître-électricien si vous n’êtes pas sûr que la mise à la terre est adéquate.


Avertissement

Énoncé 1046 —Installation ou remplacement de l’unité

Pour réduire le risque de décharge électrique, la prise de terre doit toujours être branchée en premier et débranchée en dernier lors de l’installation ou du remplacement de l’unité.

Procédure

Étape 1

Utilisez un outil de dénudage pour retirer environ 19 mm (0,75 po) de revêtement de l’extrémité du câble de mise à la terre.

Étape 2

Insérez l’extrémité dénudée du câble de mise à la terre dans l’ouverture de la cosse de mise à la terre.

Illustration 5. Insérer le câble dans la cosse de mise à la terre

Étape 3

Utilisez l’outil de sertissage pour fixer le câble de mise à la terre en place dans la cosse de mise à la terre.

Étape 4

Retirez l’étiquette adhésive de la borne de mise à la terre du châssis.

Étape 5

Placez la cosse de mise à la terre contre la borne de mise à la terre de sorte qu’il y ait un contact solide métal contre métal, puis insérez les deux vis avec les rondelles dans les trous de la cosse de mise à la terre et dans la borne de mise à la terre.

Illustration 6. Fixer la cosse de mise à la terre

Étape 6

Vérifiez que ni la cosse ni le câble ne nuisent à d’autres pièces d’équipement.

Étape 7

Préparez l’autre extrémité du câble de mise à la terre et reliez-la à un point de mise à la terre approprié de votre site afin d’assurer une mise à la terre adéquate.

Prochaine étape

Installez l’écran d’opacité FIPS si nécessaire. Reportez-vous à Installation de l’écran d’opacité FIPS pour connaître la procédure.

Installez les câbles en fonction de la configuration par défaut de votre logiciel, décrite dans le Guide de démarrage Cisco Firepower 9300.
