Installation, maintenance et mise à niveau

Installation d’un module émetteur-récepteur


Mise en garde

La surface métallique d’un module émetteur-récepteur peut s’échauffer lorsqu’il est alimenté par l’hôte. Soyez prudent lorsque vous touchez la surface pendant les opérations de maintenance.


Avertissement

  • Cet appareil contient un laser. Une utilisation autre que celle décrite dans le guide d’installation, ainsi que des opérations de réparation ou de démontage, peuvent endommager l’appareil et entraîner des dommages susceptibles d’exposer à des émissions laser infrarouges invisibles et dangereuses.

  • Ne regardez jamais directement les ports optiques ouverts.

  • Pour éviter d’endommager un émetteur-récepteur et les câbles connectés, débranchez tous les câbles avant d’installer ou de retirer un module.

  • Avant d’installer un émetteur-récepteur, vérifiez les capacités électriques du logement auprès du fournisseur de l’appareil.

Remarque

  • Un émetteur-récepteur est un appareil enfichable à chaud. Il n’est pas nécessaire d’éteindre l’appareil hôte lors de l’installation ou du retrait d’un module.

  • Ne retirez pas le capuchon anti-poussière de l’émetteur-récepteur tant que la procédure suivante ne l’indique pas. En outre, laissez toujours les capuchons anti-poussière sur les connecteurs de câble à fibre optique jusqu’au moment de la connexion.

Un loquet de verrouillage maintient le module émetteur-récepteur dans un connecteur de port.

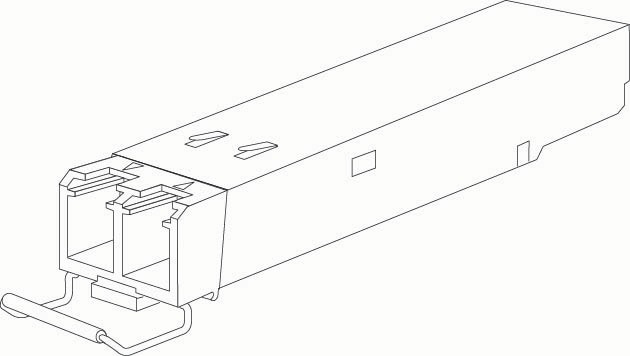

Illustration 1. Module SFP avec boucle de verrouillage

Pour installer un module émetteur-récepteur optique dans son logement, procédez comme suit :

Procédure

Étape 1

Assurez-vous que le loquet est fermé.

Étape 2

Après avoir vérifié que l’encoche et la charnière du logement de l’émetteur-récepteur sont alignées sur le même bord, insérez le module dans le logement jusqu’à ce qu’il s’enclenche. Vous saurez que le module est bien en place lorsque vous entendrez un déclic.

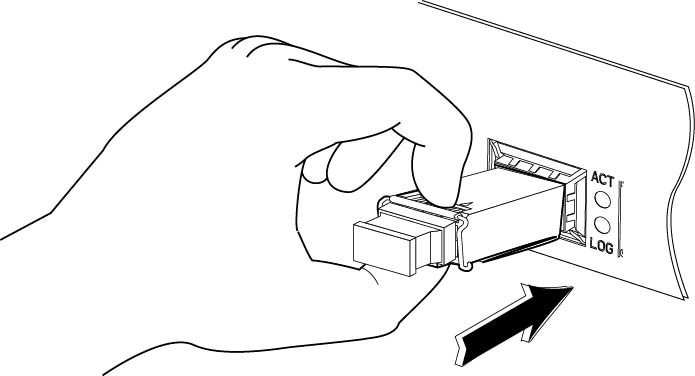

Illustration 2. Insertion d’un module émetteur-récepteur

Étape 3

À l’une des extrémités du câble à fibres optiques, retirez les capuchons anti-poussière des connecteurs. Mettez les capuchons anti-poussière de côté.

Étape 4

Examinez et nettoyez les extrémités des connecteurs à fibre optique maintenant découvertes.

Étape 5

Retirez le capuchon anti-poussière du module émetteur-récepteur. Mettez le capuchon anti-poussière de côté.

Étape 6

Branchez les connecteurs du câble à fibre optique au module émetteur-récepteur.

Retrait d’un module émetteur-récepteur

Pour retirer un module émetteur-récepteur optique de son logement, procédez comme suit :

Procédure

Étape 1

Débranchez le connecteur de câble du module émetteur-récepteur.

Étape 2

Réinstallez le capuchon anti-poussière sur chaque connecteur de câble.

Étape 3

Déverrouillez le loquet en le faisant pivoter de 90 degrés, attrapez le module émetteur-récepteur, puis tirez-le doucement hors de son logement.

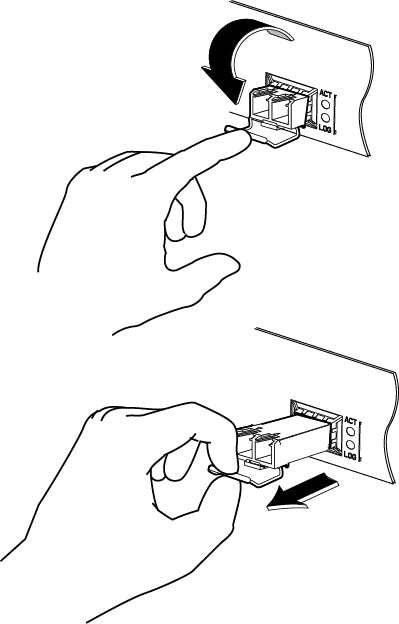

Illustration 3. Retrait d’un module émetteur-récepteur

Étape 4

Fermez le loquet.

Étape 5

Replacez le capuchon anti-poussière sur le module émetteur-récepteur.
