Sustitución de WLAN + VLAN 802.1x con Mobility Express (ME) 8.2 e ISE 2.1

Opciones de descarga

  • PDF     (1.2 MB)
    Visualice con Adobe Reader en una variedad de dispositivos
  • ePub     (1.0 MB)
    Visualice en diferentes aplicaciones en iPhone, iPad, Android, Sony Reader o Windows Phone
  • Mobi (Kindle)     (2.0 MB)
    Visualice en dispositivo Kindle o aplicación Kindle en múltiples dispositivos
Actualizado:14 de agosto de 2017
ID del documento:210532

Bias-Free Language

The documentation set for this product strives to use bias-free language. For the purposes of this documentation set, bias-free is defined as language that does not imply discrimination based on age, disability, gender, racial identity, ethnic identity, sexual orientation, socioeconomic status, and intersectionality. Exceptions may be present in the documentation due to language that is hardcoded in the user interfaces of the product software, language used based on RFP documentation, or language that is used by a referenced third-party product. Learn more about how Cisco is using Inclusive Language.

Acerca de esta traducción

Cisco ha traducido este documento combinando la traducción automática y los recursos humanos a fin de ofrecer a nuestros usuarios en todo el mundo contenido en su propio idioma. Tenga en cuenta que incluso la mejor traducción automática podría no ser tan precisa como la proporcionada por un traductor profesional. Cisco Systems, Inc. no asume ninguna responsabilidad por la precisión de estas traducciones y recomienda remitirse siempre al documento original escrito en inglés (insertar vínculo URL).

    Introducción

    Este documento describe cómo configurar una WLAN (red de área local inalámbrica) con seguridad empresarial Wi-Fi Protected Access 2 (WPA2) con un controlador Mobility Express y un servidor externo Remote Authentication Dial-In User Service (RADIUS). Identity Service Engine (ISE) se utiliza como ejemplo de servidores RADIUS externos.

    El protocolo de autenticación extensible (EAP) utilizado en esta guía es el protocolo de autenticación extensible protegido (PEAP). Además, el cliente se asigna a una VLAN específica (distinta de la asignada a la WLAN y a la predeterminada).

    Prerequisites

    Requirements

    Cisco recomienda que tenga conocimiento sobre estos temas:

    • 802.1x
    • PEAP
    • Autoridad de certificación (CA)
    • Certificados

    Componentes Utilizados

    La información que contiene este documento se basa en las siguientes versiones de software y hardware.

    ME v8.2

    ISE v2.1

    Portátil Windows 10

    The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

    Configurar

    Diagrama de la red

    Configuraciones

    Los pasos generales son:

    1. Cree el identificador de conjunto de servicios (SSID) en ME y declare el servidor RADIUS (ISE en este ejemplo) en ME
    2. Declarar ME en servidor RADIUS (ISE)
    3. Crear la regla de autenticación en ISE
    4. Crear la regla de autorización en ISE
    5. Configurar el terminal

    Configuración en ME

    Para permitir la comunicación entre el servidor RADIUS y ME, es necesario registrar el servidor RADIUS en ME y viceversa. Este paso muestra cómo registrar el servidor RADIUS en ME.

    Paso 1. Abra la GUI de ME y navegue hasta Wireless Settings (Parámetros inalámbricos) > WLANs > Add new WLAN (WLAN > WLAN > Agregar nueva WLAN).

    Paso 2. Seleccione un nombre para la WLAN.

    Paso 3. Especifique la configuración de seguridad en la pestaña Seguridad WLAN.

    Elija WPA2 Enterprise, para el servidor de autenticación elija External RADIUS. Haga clic en la opción edit (editar) para agregar la dirección IP de RADIUS y elegir una clave secreta compartida.



     <a.b.c.d> corresponde al servidor RADIUS.

    Paso 4. Asigne una VLAN al SSID.

    Si el SSID necesita ser asignado a la VLAN del AP, este paso puede ser omitido.

    Para asignar los usuarios para este SSID a una VLAN específica (que no sea la VLAN de AP), habilite Use VLAN Tagging y asigne el ID de VLAN deseado.

    Nota: Si se utiliza Etiquetado de VLAN, asegúrese de que el puerto de switch al que se conecta el punto de acceso esté configurado como puerto troncal y la VLAN de AP esté configurada como nativa.

    Paso 5. Haga clic en Aplicar para finalizar la configuración.

    Paso 6. Opcional, configure la WLAN para aceptar la invalidación de VLAN.

    Habilite la anulación de AAA en la WLAN y agregue las VLAN necesarias. Para ello, deberá abrir una sesión CLI a la interfaz de administración de ME y ejecutar estos comandos:

    >config wlan disable <wlan-id>
>config wlan aaa-override enable <wlan-id>
>config wlan enable <wlan-id>
    >config flexconnect group default-flexgroup vlan add <vlan-id>

    Declarar ME en ISE

    Paso 1. Abra la consola ISE y navegue hasta Administration > Network Resources > Network Devices > Add.

    Paso 2. Introduzca la información.

    Opcionalmente se puede especificar un nombre de modelo, una versión de software, una descripción y asignar grupos de dispositivos de red basados en tipos de dispositivos, ubicación o WLC.

    a.b.c.d corresponde a la dirección IP de ME.

    Para obtener más información sobre los grupos de dispositivos de red, revise este enlace:

    ISE - Grupos de dispositivos de red

    Crear un nuevo usuario en ISE

    Paso 1. Vaya a Administration > Identity Management > Identities > Users > Add.

    Paso 2. Introduzca la información.

    En este ejemplo, este usuario pertenece a un grupo denominado ALL_ACCOUNTS, pero se puede ajustar según sea necesario.

    Crear la regla de autenticación

    Las reglas de autenticación se utilizan para verificar si las credenciales de los usuarios son correctas (verifique si el usuario es realmente quien dice ser) y limitar los métodos de autenticación que puede utilizar.

    Paso 1.  Navegar a Política > Autenticación.

    Paso 2. Inserte una nueva regla de autenticación.

    Para hacerlo, navegue hasta Política > Autenticación > Insertar nueva fila arriba/abajo.

    Paso 3. Introduzca la información necesaria

    Este ejemplo de regla de autenticación permite todos los protocolos enumerados en la lista Acceso de red predeterminado, esto se aplica a la solicitud de autenticación para clientes Wireless 802.1x y con Called-Station-ID y termina con ise-ssid.

    Además, elija el origen de identidad para los clientes que coincidan con esta regla de autenticación, en este ejemplo se utiliza Usuarios internos

    Cuando haya terminado, haga clic en Finalizado y Guardar

    Para obtener más información sobre las políticas de permisos de protocolos, consulte este enlace:

    Servicio de protocolos permitidos

    Para obtener más información sobre las fuentes de identidad, consulte este enlace:

    Crear un grupo de identidad de usuario

    Crear la regla de autorización

    La regla de autorización es la encargada de determinar si el cliente puede o no unirse a la red

    Paso 1. Vaya a Política > Autorización.

    Paso 2. Inserte una nueva regla. Vaya a Política > Autorización > Insertar Nueva Regla Arriba/Abajo.

    Paso 3. Introduzca la información.

    Primero elija un nombre para la regla y los grupos de identidad donde se almacena el usuario. En este ejemplo, el usuario se almacena en el grupo ALL_ACCOUNTS.

    Después de eso, elija otras condiciones que hacen que el proceso de autorización caiga en esta regla. En este ejemplo, el proceso de autorización llega a esta regla si utiliza 802.1x Wireless y se denomina ID de estación termina con ise-ssid.

    Finalmente elija el perfil de autorización que permite a los clientes unirse a la red, haga clic en Finalizado y Guardar.

    Opcionalmente, cree un nuevo perfil de autorización que asigne al cliente inalámbrico a una VLAN diferente:

    Introduzca la información:

    Configuración del dispositivo final

    Configure un portátil Windows 10 para conectarse a un SSID con autenticación 802.1x mediante PEAP/MS-CHAPv2 (versión de Microsoft del Protocolo de autenticación por desafío mutuo versión 2).

    En este ejemplo de configuración, ISE utiliza su certificado autofirmado para realizar la autenticación.

    Para crear el perfil WLAN en el equipo de Windows hay dos opciones:

    1. Instale el certificado autofirmado en el equipo para validar y confiar en el servidor ISE para completar la autenticación
    2. Omitir la validación del servidor RADIUS y confiar en cualquier servidor RADIUS utilizado para realizar la autenticación (no recomendado, ya que puede convertirse en un problema de seguridad)

     La configuración para estas opciones se explica en End device configuration - Create the WLAN Profile - Step 7 .

    Configuración del dispositivo final: instalación del certificado autofirmado de ISE

    Paso 1. Exportar certificado autofirmado de ISE.

    Inicie sesión en ISE y navegue hasta Administration > System > Certificates > System Certificates.

    A continuación, seleccione el certificado utilizado para la autenticación EAP y haga clic en Exportar.

    Guarde el certificado en la ubicación necesaria. Este certificado está instalado en el equipo de Windows.

    Paso 2. Instale el certificado en el equipo de Windows.

    Copie el certificado exportado antes en el equipo de Windows, cambie la extensión del archivo de .pem a .crt, después de hacer doble clic en él y seleccione Instalar certificado....

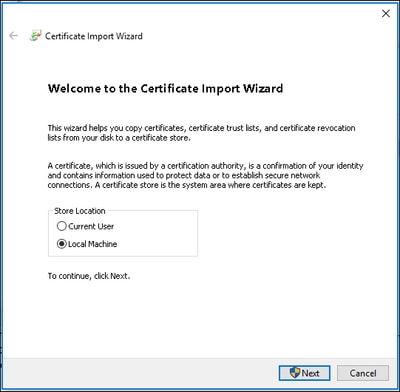

    Elija instalarlo en Local Machine y luego haga clic en Next.

    Seleccione Colocar todos los certificados en el siguiente almacén y, a continuación, busque y elija Autoridades de certificación raíz de confianza. Después de eso, haga clic en Next.

    A continuación, haga clic en Finalizar.

    Al final, haga clic en Yes para confirmar la instalación del certificado.

    Por último, haga clic en Aceptar.

    Configuración del dispositivo final: creación del perfil WLAN

    Paso 1. Haga clic con el botón derecho del ratón en el icono Inicio y seleccione Panel de control.

    Paso 2. Navegue hasta Red e Internet y luego Centro de Red y Uso Compartido y haga clic en Configurar una nueva conexión o red.

    Paso 3. Seleccione Manually connect to a wireless network y haga clic en Next.

    Paso 4. Introduzca la información con el nombre del SSID y el tipo de seguridad WPA2-Enterprise y haga clic en Siguiente.

    Paso 5. Seleccione Cambiar configuración de conexión para personalizar la configuración del perfil WLAN.

    Paso 6. Vaya a la ficha Seguridad y haga clic en Configuración.

    Paso 7. Elija si el servidor RADIUS está validado o no.

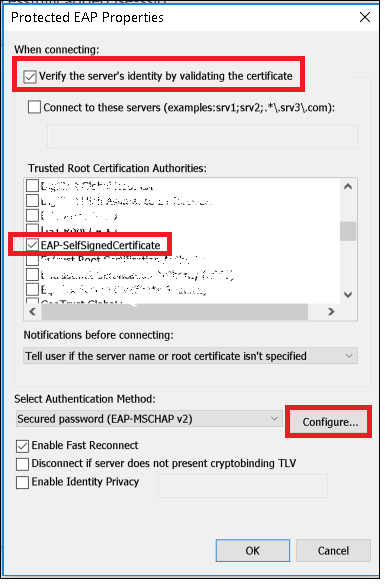

    Si la respuesta es afirmativa, habilite Verificar la identidad del servidor validando el certificado y de Autoridades de certificación raíz de confianza: seleccione el certificado autofirmado de ISE.

    Después de seleccionar Configurar y deshabilitar Usar automáticamente mi nombre de inicio de sesión y contraseña de Windows..., luego haga clic en Aceptar

    Paso 8. Configurar las credenciales del usuario

    Una vez que vuelva a la ficha Seguridad, seleccione Configuración avanzada, especifique el modo de autenticación como Autenticación de usuario y guarde las credenciales configuradas en ISE para autenticar al usuario.

    Verificación

    El flujo de autenticación se puede verificar desde el WLC o desde la perspectiva de ISE.

    Proceso de autenticación en ME

    Ejecute este comando para supervisar el proceso de autenticación para un usuario específico:



    > debug client <mac-add-client>

    Ejemplo de una autenticación correcta (se ha omitido alguna salida):



    *apfMsConnTask_0: Nov 25 16:36:24.333: 08:74:02:77:13:45 Processing assoc-req station:08:74:02:77:13:45 AP:38:ed:18:c6:7b:40-01 thread:669ba80
    *apfMsConnTask_0: Nov 25 16:36:24.333: 08:74:02:77:13:45 Association received from mobile on BSSID 38:ed:18:c6:7b:4d AP 1852-4
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Applying site-specific Local Bridging override for station 08:74:02:77:13:45 - vapId 3, site 'FlexGroup', interface 'management'
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Applying Local Bridging Interface Policy for station 08:74:02:77:13:45 - vlan 0, interface id 0, interface 'management'
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Set Clinet Non AP specific apfMsAccessVlan = 2400
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 This apfMsAccessVlan may be changed later from AAA after L2 Auth
    *apfMsConnTask_0: Nov 25 16:36:24.334: 08:74:02:77:13:45 Received 802.11i 802.1X key management suite, enabling dot1x Authentication
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 START (0) Change state to AUTHCHECK (2) last state START (0)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 AUTHCHECK (2) Change state to 8021X_REQD (3) last state AUTHCHECK (2)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 0.0.0.0 8021X_REQD (3) DHCP required on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3for this client
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 apfPemAddUser2:session timeout forstation 08:74:02:77:13:45 - Session Tout 0, apfMsTimeOut '0' and sessionTimerRunning flag is 0
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Stopping deletion of Mobile Station: (callerId: 48)
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Func: apfPemAddUser2, Ms Timeout = 0, Session Timeout = 0
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Sending assoc-resp with status 0 station:08:74:02:77:13:45 AP:38:ed:18:c6:7b:40-01 on apVapId 3
    *apfMsConnTask_0: Nov 25 16:36:24.335: 08:74:02:77:13:45 Sending Assoc Response to station on BSSID 38:ed:18:c6:7b:4d (status 0) ApVapId 3 Slot 1
    *spamApTask0: Nov 25 16:36:24.341: 08:74:02:77:13:45 Sent dot1x auth initiate message for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 reauth_sm state transition 0 ---> 1 for mobile 08:74:02:77:13:45 at 1x_reauth_sm.c:47
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 EAP-PARAM Debug - eap-params for Wlan-Id :3 is disabled - applying Global eap timers and retries
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Disable re-auth, use PMK lifetime.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Station 08:74:02:77:13:45 setting dot1x reauth timeout = 1800
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 dot1x - moving mobile 08:74:02:77:13:45 into Connecting state
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.342: 08:74:02:77:13:45 Sending EAP-Request/Identity to mobile 08:74:02:77:13:45 (EAP Id 1)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.401: 08:74:02:77:13:45 Received EAPOL EAPPKT from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:24.401: 08:74:02:77:13:45 Received Identity Response (count=1) from mobile 08:74:02:77:13:45
    .
    .
    .
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Processing Access-Accept for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Username entry (user1) created in mscb for mobile, length = 253
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Station 08:74:02:77:13:45 setting dot1x reauth timeout = 1800
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.978: 08:74:02:77:13:45 Creating a PKC PMKID Cache entry for station 08:74:02:77:13:45 (RSN 2)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Adding BSSID 38:ed:18:c6:7b:4d to PMKID cache at index 0 for station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: New PMKID: (16)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] 80 3a 20 8c 8f c2 4c 18 7d 4c 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Adding Audit session ID payload in Mobility handoff
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 0 PMK-update groupcast messages sent
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 PMK sent to mobility group
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Disabling re-auth since PMK lifetime can take care of same.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Sending EAP-Success to mobile 08:74:02:77:13:45 (EAP Id 70)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Freeing AAACB from Dot1xCB as AAA auth is done for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Found an cache entry for BSSID 38:ed:18:c6:7b:4d in PMKID cache at index 0 of station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Found an cache entry for BSSID 38:ed:18:c6:7b:4d in PMKID cache at index 0 of station 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: Including PMKID in M1 (16)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] 80 3a 20 8c 8f c2 4c 18 7d 4c 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: M1 - Key Data: (22)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0000] dd 14 00 0f ac 04 80 3a 20 8c 8f c2 4c 18 7d 4c
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: [0016] 28 e7 7f 10 11 03
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.979: 08:74:02:77:13:45 Starting key exchange to mobile 08:74:02:77:13:45, data packets will be dropped
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Sending EAPOL-Key Message to mobile 08:74:02:77:13:45
     state INITPMK (message 1), replay counter 00.00.00.00.00.00.00.00
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Reusing allocated memory for EAP Pkt for retransmission to mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Entering Backend Auth Success state (id=70) for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 Received Auth Success while in Authenticating state for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.980: 08:74:02:77:13:45 dot1x - moving mobile 08:74:02:77:13:45 into Authenticated state
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received EAPOL-Key from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received EAPOL-key in PTK_START state (message 2) from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Successfully computed PTK from PMK!!!
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.983: 08:74:02:77:13:45 Received valid MIC in EAPOL Key Message M2!!!!!
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000000: 30 14 01 00 00 0f ac 04 01 00 00 0f ac 04 01 00 0...............
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000010: 00 0f ac 01 0c 00 ......
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000000: 01 00 00 0f ac 04 01 00 00 0f ac 04 01 00 00 0f ................
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 00000010: ac 01 0c 00 ....
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 PMK: Sending cache add
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Stopping retransmission timer for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Sending EAPOL-Key Message to mobile 08:74:02:77:13:45
     state PTKINITNEGOTIATING (message 3), replay counter 00.00.00.00.00.00.00.01
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.984: 08:74:02:77:13:45 Reusing allocated memory for EAP Pkt for retransmission to mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Received EAPOL-key in PTKINITNEGOTIATING state (message 4) from mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Stopping retransmission timer for mobile 08:74:02:77:13:45
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 8021X_REQD (3) Change state to L2AUTHCOMPLETE (4) last state 8021X_REQD (3)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Mobility query, PEM State: L2AUTHCOMPLETE
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building Mobile Announce :
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building Client Payload:
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Ip: 0.0.0.0
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Vlan Ip: 172.16.0.136, Vlan mask : 255.255.255.224
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Client Vap Security: 16384
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Virtual Ip: 192.0.2.1
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 ssid: ise-ssid
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Building VlanIpPayload.
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) DHCP required on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3for this client
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 Not Using WMM Compliance code qosCap 00
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) Plumbed mobile LWAPP rule on AP 38:ed:18:c6:7b:40 vapId 3 apVapId 3 flex-acl-name:
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 L2AUTHCOMPLETE (4) Change state to DHCP_REQD (7) last state L2AUTHCOMPLETE (4)
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6623, Adding TMP rule
    *Dot1x_NW_MsgTask_0: Nov 25 16:36:25.988: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Adding Fast Path rule
     type = Airespace AP - Learn IP address
     on AP 38:ed:18:c6:7b:40, slot 1, interface = 1, QOS = 0
     IPv4 ACL ID = 255, IPv
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) mobility role update request from Unassociated to Local
     Peer = 0.0.0.0, Old Anchor = 0.0.0.0, New Anchor = 172.16.0.136
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) State Update from Mobility-Incomplete to Mobility-Complete, mobility role=Local, client state=APF_MS_STATE_ASSOCIATED
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) pemAdvanceState2 6261, Adding TMP rule
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Replacing Fast Path rule
     type = Airespace AP - Learn IP address
     on AP 38:ed:18:c6:7b:40, slot 1, interface = 1, QOS = 0
     IPv4 ACL ID = 255,
    *apfReceiveTask: Nov 25 16:36:25.989: 08:74:02:77:13:45 0.0.0.0 DHCP_REQD (7) Successfully plumbed mobile rule (IPv4 ACL ID 255, IPv6 ACL ID 255, L2 ACL ID 255)
    *pemReceiveTask: Nov 25 16:36:25.990: 08:74:02:77:13:45 0.0.0.0 Added NPU entry of type 9, dtlFlags 0x0
    *pemReceiveTask: Nov 25 16:36:25.990: 08:74:02:77:13:45 0.0.0.0 Added NPU entry of type 9, dtlFlags 0x0
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 WcdbClientUpdate: IP Binding from WCDB ip_learn_type 1, add_or_delete 1
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 IPv4 Addr: 0:0:0:0
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 In apfRegisterIpAddrOnMscb_debug: regType=1 Invalid src IP address, 0.0.0.0 is part of reserved ip address range (caller apf_ms.c:3593)
    *apfReceiveTask: Nov 25 16:36:27.835: 08:74:02:77:13:45 IPv4 Addr: 0:0:0:0
    *apfReceiveTask: Nov 25 16:36:27.840: 08:74:02:77:13:45 WcdbClientUpdate: IP Binding from WCDB ip_learn_type 1, add_or_delete 1
    *apfReceiveTask: Nov 25 16:36:27.841: 08:74:02:77:13:45 172.16.0.16 DHCP_REQD (7) Change state to RUN (20) last state DHCP_REQD (7)

    Para obtener una manera fácil de leer los resultados de debug client, utilice la herramienta Wireless debug analyzer:

    Analizador de depuración inalámbrica

    Proceso de autenticación en ISE

    Navegue hasta Operaciones > RADIUS > Registros en directo para ver qué política de autenticación, política de autorización y perfil de autorización se asignan al usuario.

     Para obtener más información, haga clic en Detalles para ver un proceso de autenticación más detallado.

    TAC Authored

    Con la colaboración de ingenieros de Cisco

    • Karla Cisneros Galvan
      Cisco TAC Engineer

    ¿Resultó útil este documento?

    FeedbackComentarios

    Contacte a Cisco

    Este documento se aplica a estos productos
