Configuración de la Autenticación Web Local con la Autenticación Local

Introducción

Este documento describe cómo configurar la autenticación Web local con autenticación local en un controlador LAN inalámbrico 9800 (WLC).

Prerequisites

Cisco recomienda que tenga conocimiento del modelo de configuración del WLC 9800.

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Cisco WLC serie 9800.

• Conocimiento completo de la autenticación Web.

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• 9800-CL WLC Cisco IOS® XE versión 17.12.5
• Punto de acceso Cisco C9117AXI.

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Antecedentes

La autenticación Web local (LWA) es un método de autenticación de la red de área local inalámbrica (WLAN) que se puede configurar en el WLC. Cuando un usuario selecciona la WLAN de la lista de redes disponibles, se le redirige a un portal web. En este portal, en función de la configuración, se le puede solicitar al usuario que introduzca un nombre de usuario y una contraseña, que acepte una política de uso aceptable (AUP) o una combinación de ambas acciones para finalizar la conexión.

Para obtener información sobre los cuatro tipos de páginas de autenticación Web presentadas durante el proceso de inicio de sesión, refiérase a la guía Configure Local Web Authentication y revise las opciones disponibles para el tipo de autenticación Web. También puede consultar la guía Configure Local Web Authentication with External Authentication en la sección Types of Authentication .

Mapa de parámetro

El mapa de parámetro es un elemento de configuración esencial en un WLC que habilita la autenticación Web. Consta de un conjunto de configuraciones que gobiernan varias facetas del proceso de autenticación web, incluido el tipo de autenticación, las URL de redirección, los parámetros agregados, los tiempos de espera y las páginas web personalizadas. Para activar y administrar la autenticación basada en web para un SSID determinado, este mapa debe estar vinculado al perfil WLAN.

El controlador de LAN inalámbrica viene con un mapa de parámetro global predeterminado, pero los administradores tienen la opción de crear mapas de parámetro personalizados para personalizar el comportamiento de la autenticación Web según necesidades específicas.

Base de datos para autenticación

Si el mapa de parámetro se configura para utilizar un nombre de usuario y una contraseña, debe definir las credenciales de autenticación, que se almacenan localmente en el WLC. Al crear una cuenta de usuario invitado a través de la GUI, puede establecer el número máximo de inicios de sesión simultáneos permitidos por cuenta de invitado. Los valores válidos oscilan entre 0 y 64, donde 0 indica que se permiten inicios de sesión simultáneos ilimitados para ese usuario invitado.

LWA se ha diseñado principalmente para implementaciones pequeñas. Es compatible con la integración con otros métodos de autenticación, puede verificar la Combinación de autenticaciones admitidas para un cliente para obtener más información.

La imagen representa una topología genérica de LWA:

Topología genérica de LWA con autenticación local

Dispositivos en la topología de red de LWA:

• Cliente/Suplicante: Inicia la solicitud de conexión a la WLAN, más tarde a los servidores DHCP y DNS, y responde a las comunicaciones del WLC.
• Punto de acceso: conectado a un switch, transmite la WLAN del invitado y proporciona conectividad inalámbrica a los dispositivos invitados. Permite el tráfico DHCP y DNS antes de que el usuario invitado complete la autenticación mediante la introducción de credenciales válidas, la aceptación de una PUA o una combinación de ambas acciones.
• WLC/Autenticador: Administra los puntos de acceso y los dispositivos cliente. El WLC aloja la URL de redirección y aplica la Lista de control de acceso (ACL) que gobierna el tráfico y su creación por defecto al configurar el mapa de parámetro. Intercepta solicitudes HTTP de usuarios invitados y los redirige a un portal web (página de inicio de sesión) donde los usuarios deben autenticarse. El WLC captura las credenciales del usuario, autentica a los invitados, y verifica la base de datos local para verificar la validez de las credenciales.
• Servidor de autenticación: En este escenario, el WLC funciona como el servidor de autenticación. Valida las credenciales de usuario invitado y concede o deniega el acceso a la red en consecuencia.

Configurar

Autenticación Web Local con Autenticación Local en la CLI

Listas de métodos para autenticación local

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#aaa new-model
9800WLC(config)#aaa authentication login LWA_AUTHENTICATION local
9800WLC(config)#aaa authorization network default local
9800WLC(config)#end

Mapas de parámetro

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#parameter-map type webauth global
9800WLC(config-params-parameter-map)#type webauth
9800WLC(config-params-parameter-map)#virtual-ip ipv4 192.0.2.1
9800WLC(config-params-parameter-map)#trustpoint
9800WLC(config-params-parameter-map)#webauth-http-enable
9800WLC(config-params-parameter-map)#end

La capacidad de crear múltiples mapas de parámetros permite flujos personalizados: páginas web personalizadas y parámetros de presentación específicos para cada WLAN. El mapa de parámetro global determina el Trustpoint y, por lo tanto, el certificado que el WLC presenta al cliente en el portal de redirección. Además, controla los tipos de tráfico de cliente interceptados, como HTTP/HTTPS para el portal de redirección, el dominio o la resolución de nombres de host para la dirección IP virtual. Esta separación permite que el mapa global maneje configuraciones generales como la presentación de certificados y la interceptación de tráfico, mientras que los mapas de parámetros definidos por el usuario proporcionan una experiencia granular por WLAN.

Parámetros de seguridad de WLAN

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#wlan LWA_LA 1 "LWA LA"
9800WLC(config-wlan)#no security wpa
9800WLC(config-wlan)#no security wpa wpa2
9800WLC(config-wlan)#no security wpa wpa2 ciphers aes
9800WLC(config-wlan)#no security wpa akm dot1x
9800WLC(config-wlan)#security web-auth
9800WLC(config-wlan)#security web-auth authentication-list LWA_AUTHENTICATION
9800WLC(config-wlan)#security web-auth parameter-map global
9800WLC(config-wlan)#no shutdown
9800WLC(config-wlan)#end

Crear un perfil de política

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#wireless profile policy
9800WLC(config-wireless-policy)#vlan
9800WLC(config-wireless-policy)#no shutdown
9800WLC(config-wireless-policy)#end

Crear una etiqueta de directiva

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#wireless tag policy
9800WLC(config-policy-tag)#wlan LWA_LA policy
9800WLC(config-policy-tag)# end

Asignar una etiqueta de política a un AP

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#ap >
9800WLC(config-ap-tag)#policy-tag POLICY_TAG
9800WLC(config-ap-tag)#end

Crear nombre de usuario de invitado

9800WLC>enable
9800WLC#configure terminal
9800WLC(config)#user-name johndoe
9800WLC(config-user-name)#description Guest-User
9800WLC(config-user-name)#password 0 Cisco123
9800WLC(config-user-name)#type network-user description  guest-user lifetime year 0 month 11 day 30 hour 23
9800WLC(config-user-name)#end

Autenticación Web Local con Autenticación Local a través de WebUI

Listas de métodos para autenticación local

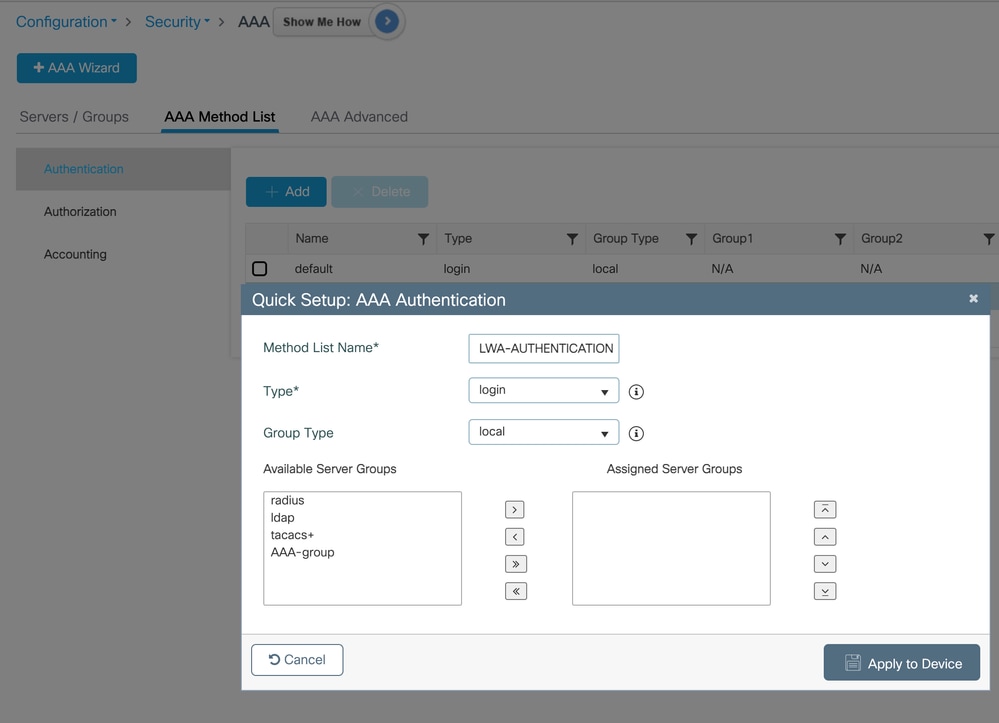

Vaya a Configuration > Security > AAA > AAA Method List > Authentication > Add para crear la lista de métodos que se utilizará más adelante en la configuración WLAN.

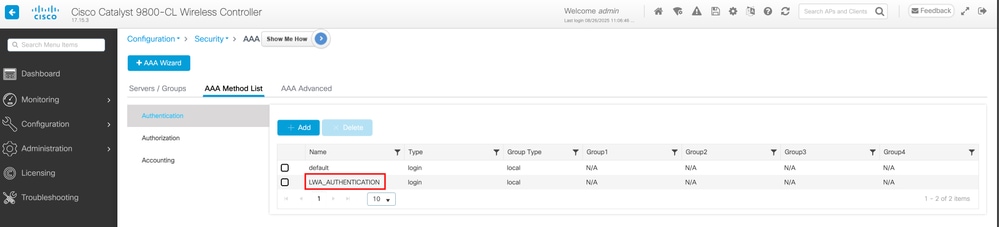

Después de hacer clic en Apply to Device, confirme la creación de la lista de métodos AAA:

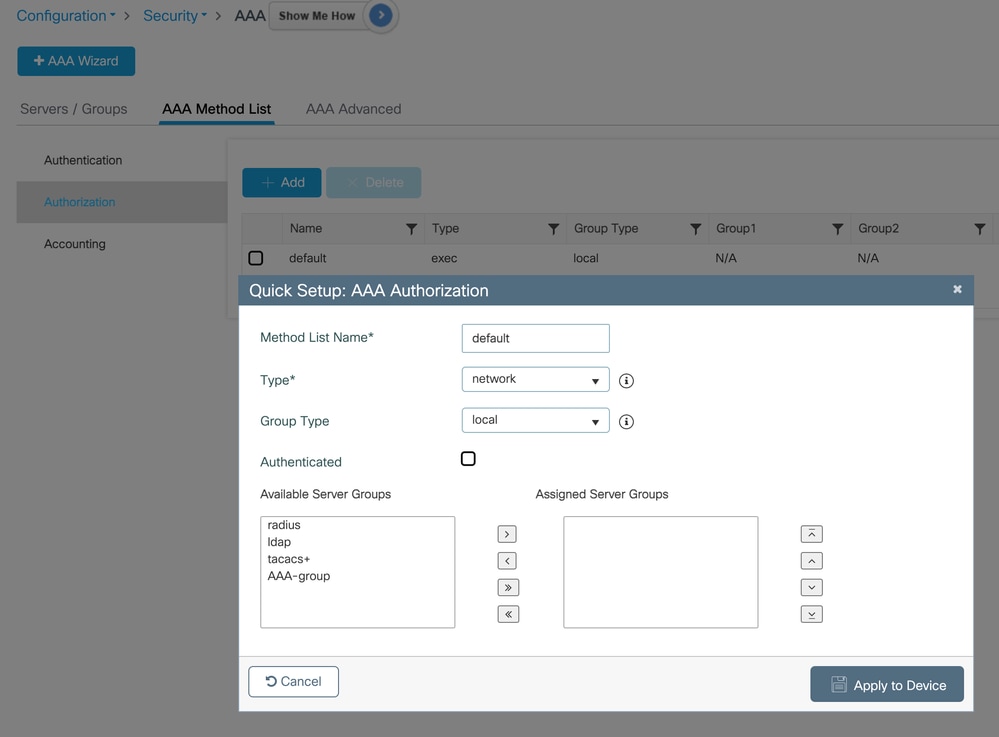

Asegúrese de que haya una lista de métodos de autorización local; se trata de un requisito para que la lista de métodos de inicio de sesión local creada funcione.

Configuration > Security > AAA > AAA Method List > Authorization > Add

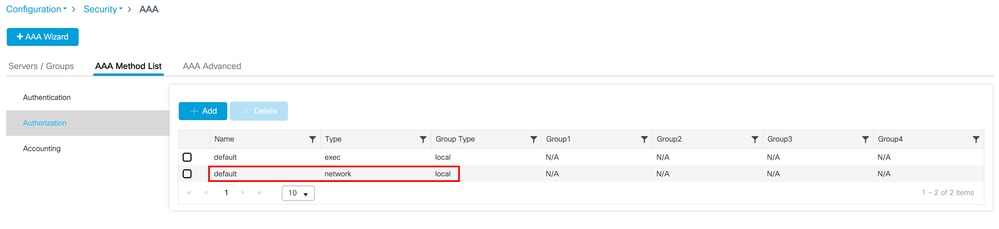

Después de hacer clic en Apply to Device, confirme la creación de la lista de métodos AAA:

Mapas de parámetro

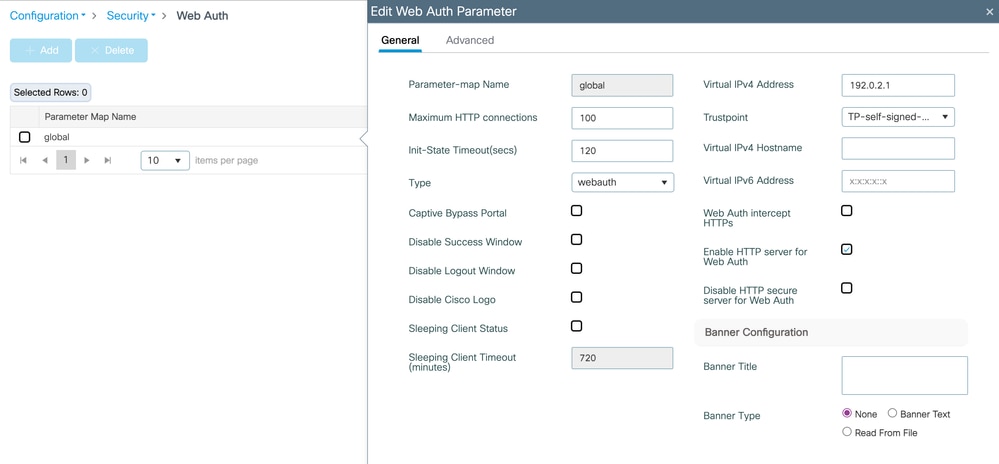

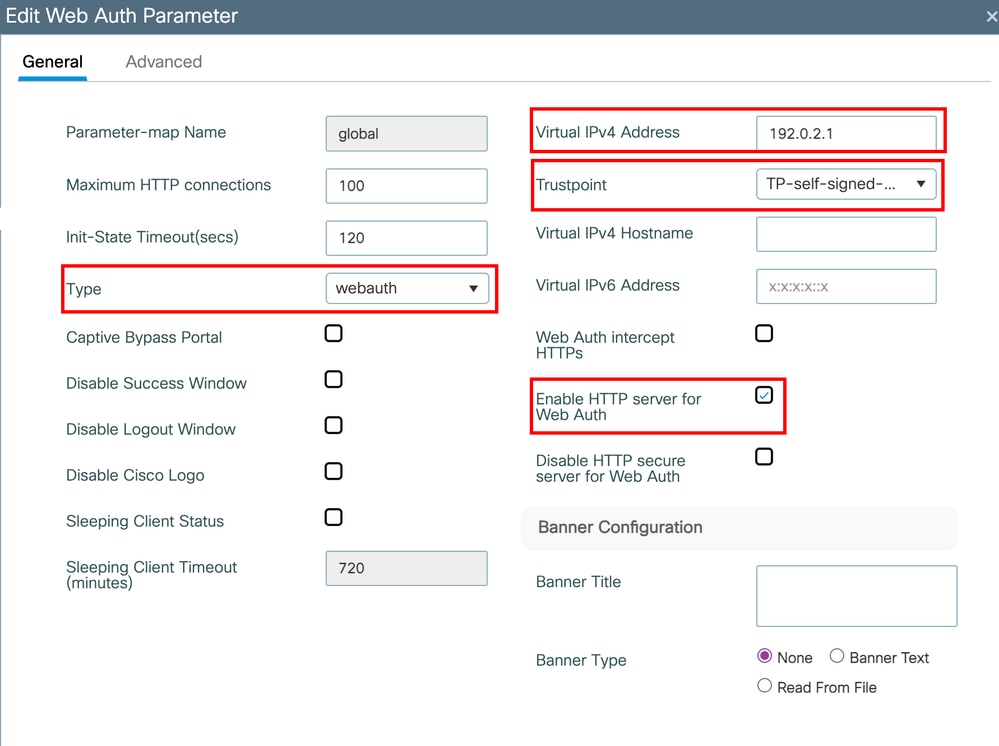

Edite el mapa de parámetro global en Configuration > Security > Web Auth

Seleccione el tipo de autenticación web que se utilizará, la IP virtual y el Trustpoint que el WLC presenta en el portal web. En este caso, se selecciona el certificado autofirmado y es probable que se genere una renuncia de responsabilidad del tipo "su conexión no es red privada::ERR_CERT_AUTHORITY_INVALID", ya que se trata de un certificado de importancia local (LSC) y no está firmado por una CA reconocible en Internet. Para enmendarlo, utilice un certificado firmado por un tercero. Los detalles se describen en Generar y descargar certificados CSR en WLC Catalyst 9800 o hay una opción de video que explica la carga y la creación de Truspoint Renovar certificados para WebAuth y WebAdmin en WLC Cisco 9800 | Configuración del controlador de LAN inalámbrica segura.

Precaución: Si tiene HTTP deshabilitado globalmente en el 9800, asegúrese de que la opción Enable HTTP server for Web Auth (Habilitar servidor HTTP para autenticación web) esté marcada, ya que Cisco separó la dependencia de estos procesos. Se espera que los clientes o suplicantes inicien un proceso de conexión HTTP y que el controlador intercepte esa sesión para presentar el portal web. Por esa razón, no se recomienda habilitar Web Auth Intercept HTTPS a menos que sea absolutamente necesario, ya que esta configuración es innecesaria para la mayoría de las implementaciones y puede aumentar el uso de la CPU del controlador, lo que puede afectar el rendimiento.

Parámetros de seguridad de WLAN

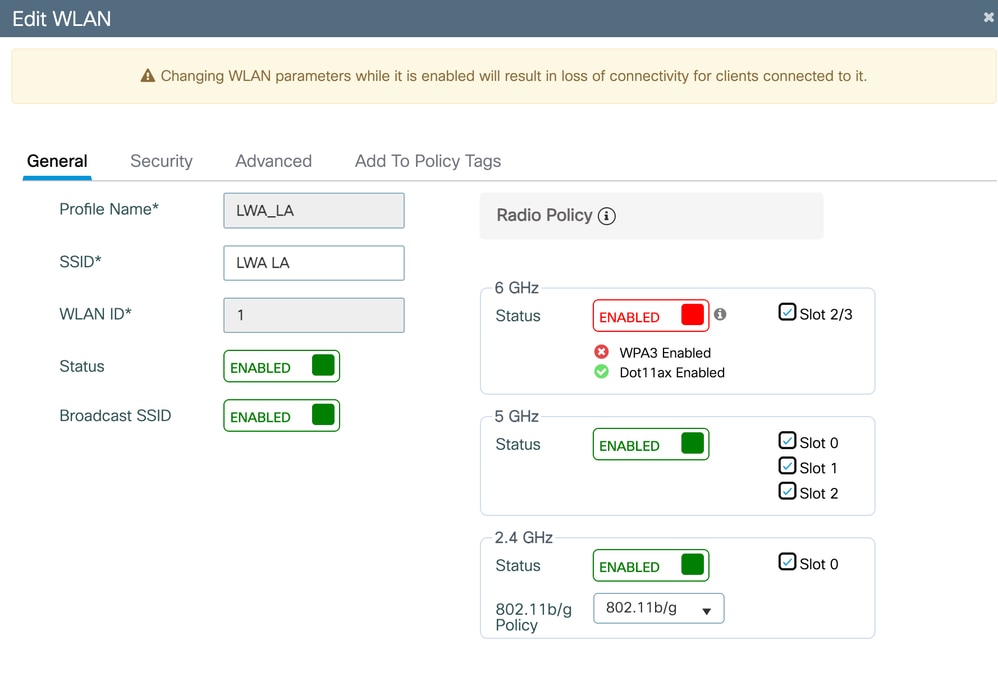

Vaya a Configuration > Tags & Profiles > WLANs, haga clic en Add.

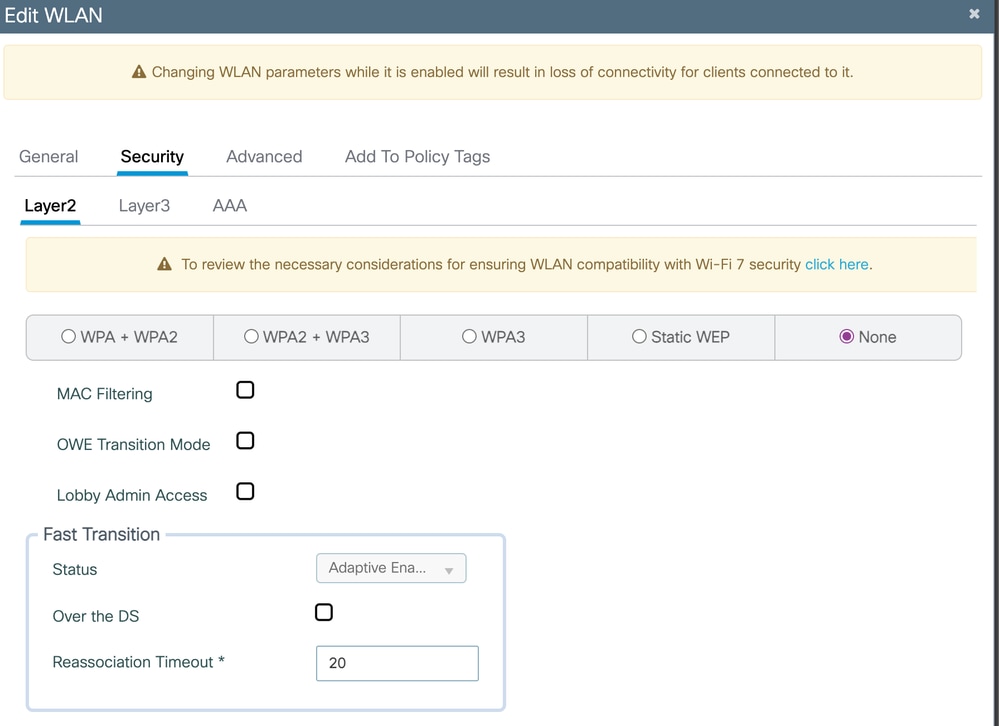

En la ficha Seguridad, para la capa 2, seleccione Ninguno.

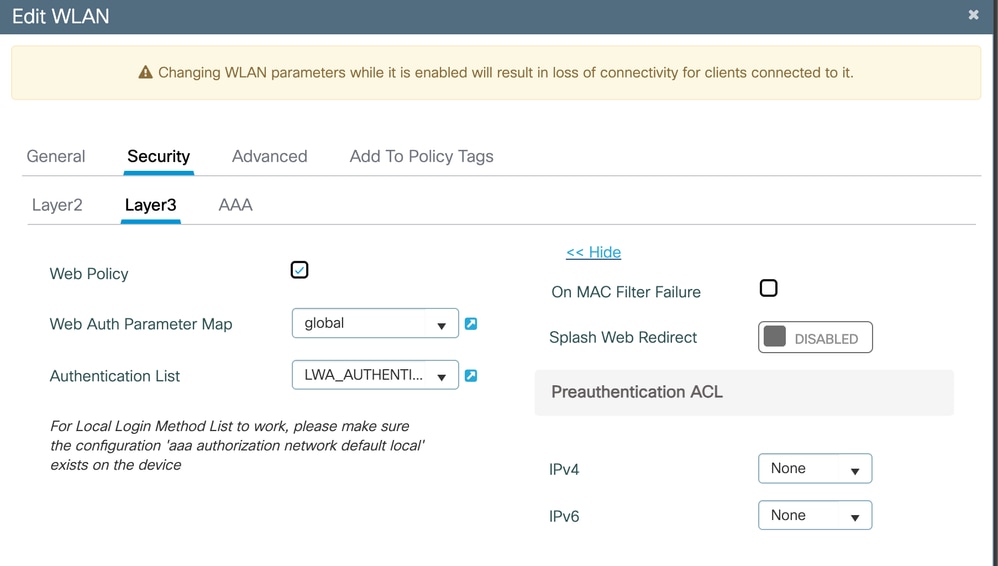

En la ficha Security (Seguridad), para Layer3, active la casilla Web Policy (Directiva web) y, a continuación, seleccione el mapa de parámetros configurado anteriormente en el menú desplegable y en la lista Authentication (Autenticación).

Crear un perfil de política

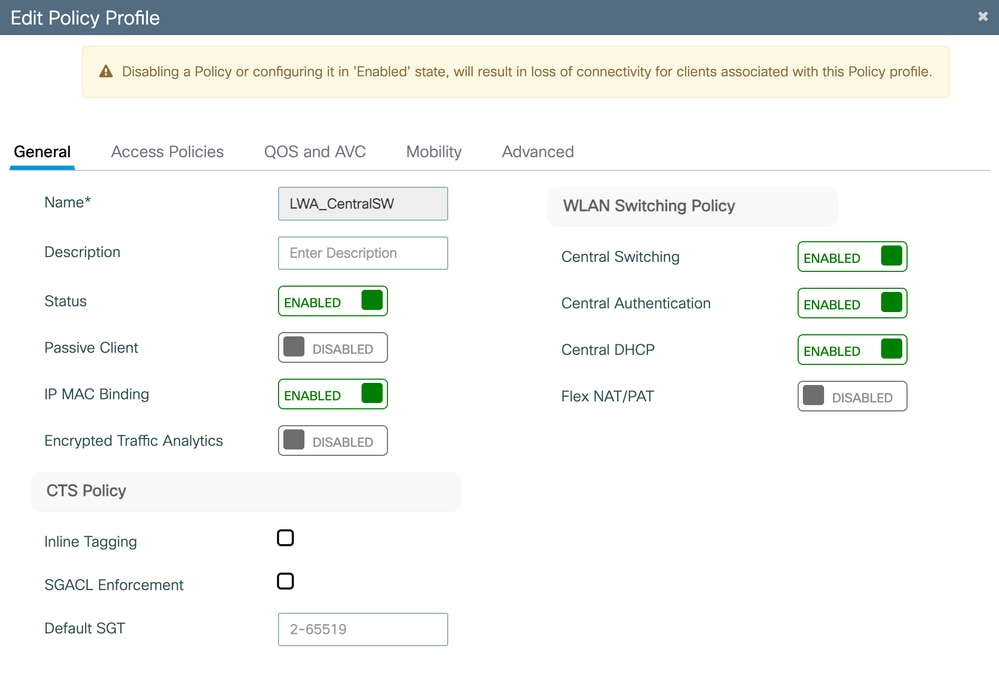

Para crear el perfil de política que se vinculará al perfil WLAN, navegue hasta Configuration > Tags & Profiles > Policy.

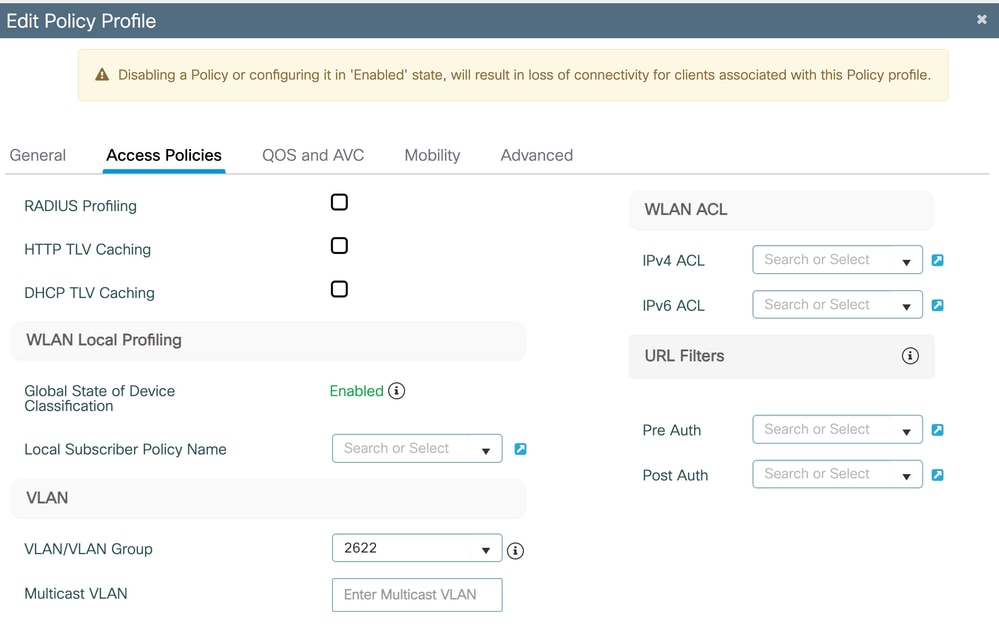

En la pestaña Access Policies, seleccione la VLAN desde donde los Clientes/Suplicantes solicitan una IP.

Crear una etiqueta de directiva

Para esta guía de configuración, creamos una etiqueta de política personalizada denominada LWA.

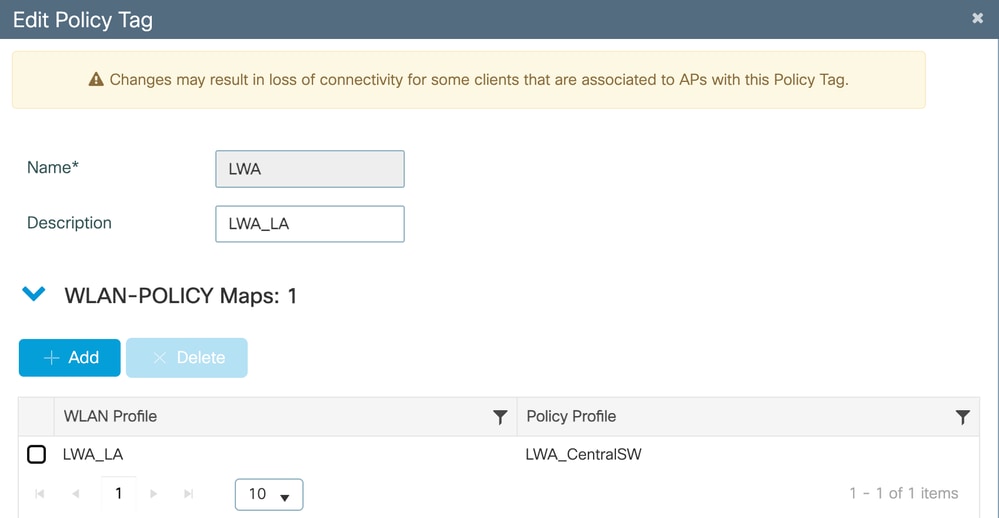

Asociar el perfil de WLAN y de política

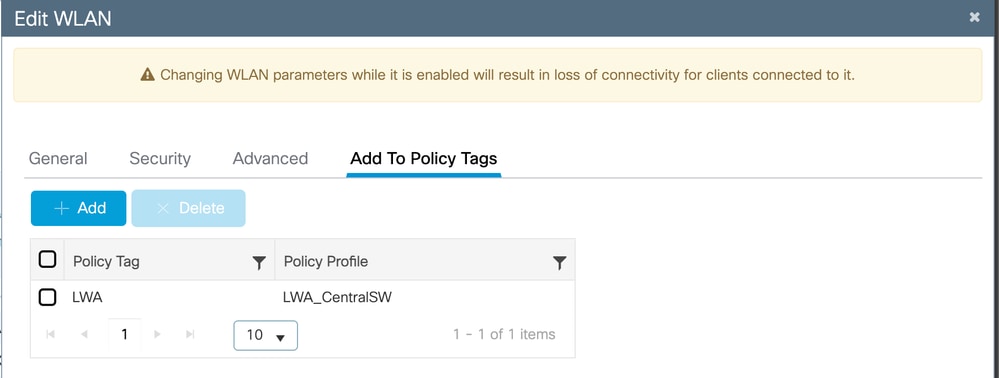

Para vincular las políticas de switching del perfil de política y la WLAN, navegue hasta Configuration > Tags & Profiles > WLANs, seleccione el perfil WLAN, haga clic en Add to Policy Tags.

Asignar una etiqueta de política a un AP

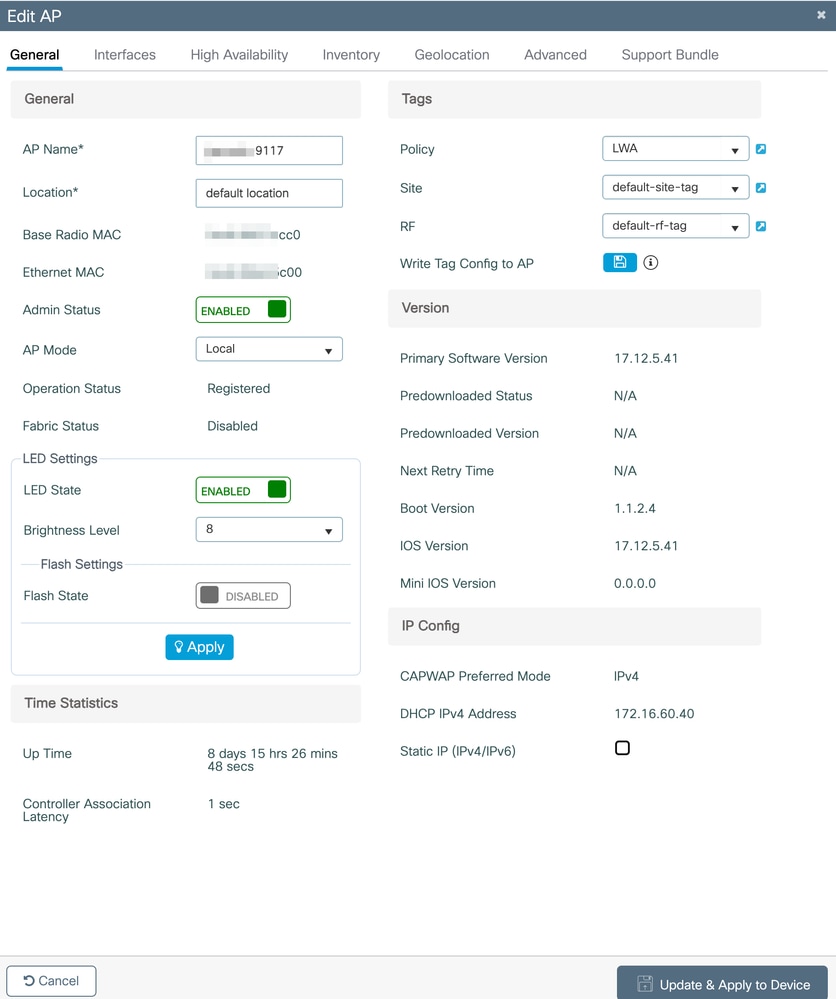

Para etiquetar el AP con la etiqueta de política creada, navegue hasta Configuration > Wireless > Access Points, seleccione el AP y en la pestaña General, en el lado derecho están las etiquetas utilizadas por el AP.

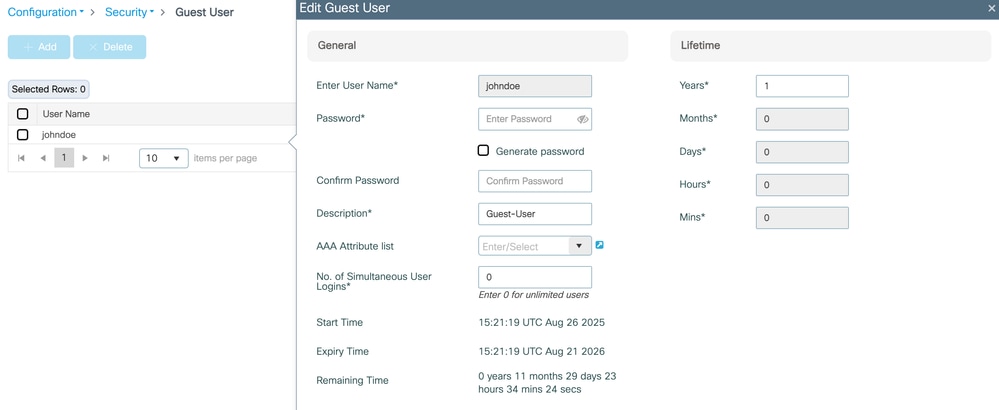

Crear nombre de usuario de invitado

Si seleccionó el tipo de webauth en el mapa de parámetro, se necesita un nombre de usuario de invitado para crearlo, navegue hasta Configuration > Security > Guest User .

La duración máxima del usuario es de 1 año. Puede especificar lo contrario con las opciones disponibles.

Verificación

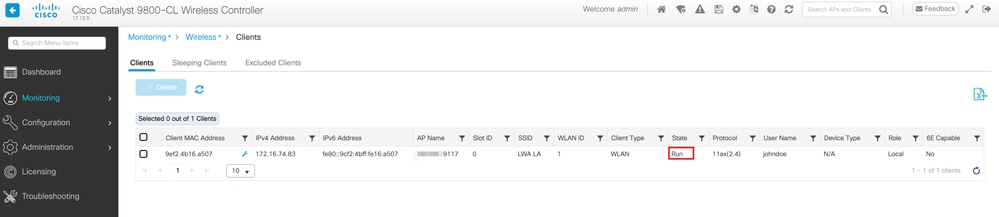

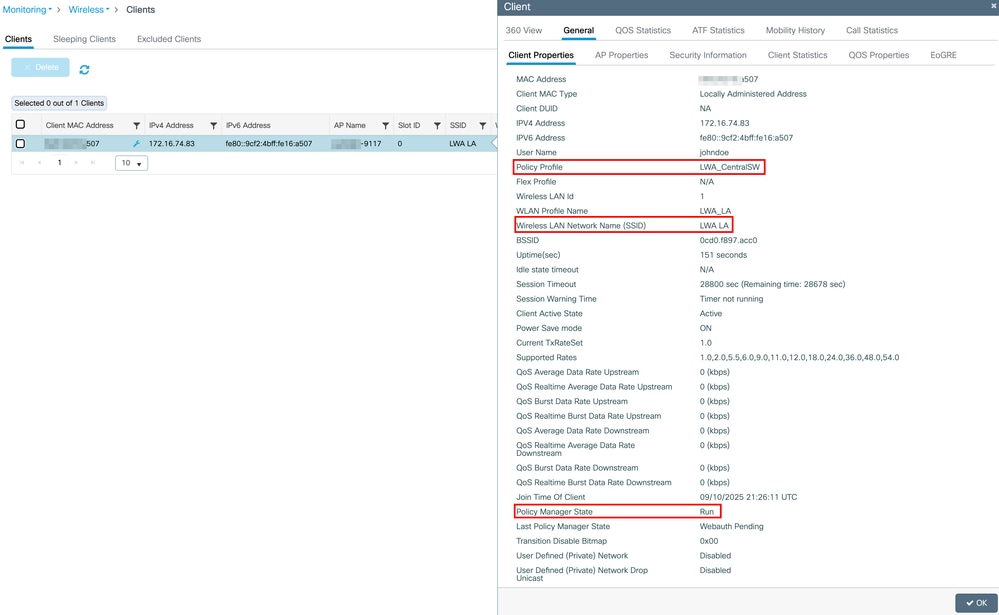

Mediante GUI

Mediante CLI

9800WLC>enable
9800WLC#show wireless client summary
Number of Clients: 1
MAC Address      AP Name       Type ID State Protocol  Method    Role
-------------------------------------------------------------------------------------------------------------------------
9ef2.4b16.a507   xxxxx-9117 WLAN 1  Run   11ax(2.4) Web Auth  Local
9800WLC#show wireless client mac-address  detail
Client MAC Address : 9ef2.4b16.a507
Client MAC Type : Locally Administered Address
Client DUID: NA
Client IPv4 Address : 172.16.74.83
Client IPv6 Addresses : fe80::9cf2:4bff:fe16:a507
Client Username : johndoe
AP MAC Address : 0cd0.f897.acc0
AP Name: xxxxx-9117
AP slot : 0
Client State : Associated
Policy Profile : LWA_CentralSW
Flex Profile : N/A
Wireless LAN Id: 1
WLAN Profile Name: LWA_LA
Wireless LAN Network Name (SSID): LWA LA
BSSID : 0cd0.f897.acc0
Connected For : 392 seconds
Protocol : 802.11ax - 2.4 GHz
Channel : 11
Client IIF-ID : 0xa0000002
Association Id : 1
Authentication Algorithm : Open System
Idle state timeout : N/A
Session Timeout : 28800 sec (Remaining time: 28455 sec)
Session Warning Time : Timer not running
Input Policy Name : None
Input Policy State : None
Input Policy Source : None
Output Policy Name : None
Output Policy State : None
Output Policy Source : None
WMM Support : Enabled
U-APSD Support : Disabled
Fastlane Support : Disabled
Client Active State : Active
Power Save : ON
Current Rate : m0 ss2
Supported Rates : 1.0,2.0,5.5,6.0,9.0,11.0,12.0,18.0,24.0,36.0,48.0,54.0
AAA QoS Rate Limit Parameters:
QoS Average Data Rate Upstream : 0 (kbps)
QoS Realtime Average Data Rate Upstream : 0 (kbps)
QoS Burst Data Rate Upstream : 0 (kbps)
QoS Realtime Burst Data Rate Upstream : 0 (kbps)
QoS Average Data Rate Downstream : 0 (kbps)
QoS Realtime Average Data Rate Downstream : 0 (kbps)
QoS Burst Data Rate Downstream : 0 (kbps)
QoS Realtime Burst Data Rate Downstream : 0 (kbps)
Mobility:
Move Count : 0
Mobility Role : Local
Mobility Roam Type : None
Mobility Complete Timestamp : 09/10/2025 21:41:11 UTC
Client Join Time:
Join Time Of Client : 09/10/2025 21:41:11 UTC
Client State Servers : None
Client ACLs : None
Policy Manager State: Run
Last Policy Manager State : Webauth Pending
Client Entry Create Time : 392 seconds
Policy Type : N/A
Encryption Cipher : None
Transition Disable Bitmap : 0x00
User Defined (Private) Network : Disabled
User Defined (Private) Network Drop Unicast : Disabled
Encrypted Traffic Analytics : No
Protected Management Frame - 802.11w : No
EAP Type : Not Applicable
VLAN Override after Webauth : No
VLAN : 2667
Multicast VLAN : 0
VRF Name : N/A
WiFi Direct Capabilities:
WiFi Direct Capable : No
Central NAT : DISABLED
Session Manager:
Point of Attachment : capwap_90400005
IIF ID : 0x90400005
Authorized : TRUE
Session timeout : 28800
Common Session ID: 044A10AC0000000F359351E3
Acct Session ID : 0x00000000
Auth Method Status List
Method : Web Auth
Webauth State : Authz
Webauth Method : Webauth
Local Policies:
Service Template : IP-Adm-V4-LOGOUT-ACL (priority 100)
URL Redirect ACL : IP-Adm-V4-LOGOUT-ACL
Service Template : wlan_svc_LWA_CentralSW_local (priority 254)
VLAN : 2667
Absolute-Timer : 28800
Server Policies:
Resultant Policies:
URL Redirect ACL : IP-Adm-V4-LOGOUT-ACL
VLAN Name : xxxxx
VLAN : 2667
Absolute-Timer : 28800
DNS Snooped IPv4 Addresses : None
DNS Snooped IPv6 Addresses : None
Client Capabilities
CF Pollable : Not implemented
CF Poll Request : Not implemented
Short Preamble : Not implemented
PBCC : Not implemented
Channel Agility : Not implemented
Listen Interval : 0
Fast BSS Transition Details :
Reassociation Timeout : 0
11v BSS Transition : Implemented
11v DMS Capable : No
QoS Map Capable : Yes
FlexConnect Data Switching : N/A
FlexConnect Dhcp Status : N/A
FlexConnect Authentication : N/A
Client Statistics:
Number of Bytes Received from Client : 111696
Number of Bytes Sent to Client : 62671
Number of Packets Received from Client : 529
Number of Packets Sent to Client : 268
Number of Data Retries : 136
Number of RTS Retries : 0
Number of Tx Total Dropped Packets : 1
Number of Duplicate Received Packets : 0
Number of Decrypt Failed Packets : 0
Number of Mic Failured Packets : 0
Number of Mic Missing Packets : 0
Number of Policy Errors : 0
Radio Signal Strength Indicator : -61 dBm
Signal to Noise Ratio : 4 dB
Fabric status : Disabled
Radio Measurement Enabled Capabilities
Capabilities: Link Measurement, Neighbor Report, Repeated Measurements, Passive Beacon Measurement, Active Beacon Measurement, Table Beacon Measurement, RM MIB
Client Scan Report Time : Timer not running
Client Scan Reports
Assisted Roaming Neighbor List
Nearby AP Statistics:
EoGRE : Pending Classification
Max Client Protocol Capability: Wi-Fi6 (802.11ax)
WiFi to Cellular Steering : Not implemented
Cellular Capability : N/A
Advanced Scheduling Requests Details:
Apple Specific Requests(ASR) Capabilities/Statistics:
Regular ASR support: DISABLED

Autenticación Web Local en FlexConnect Local Switching

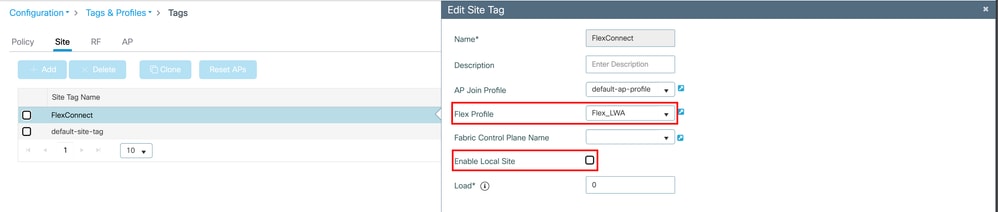

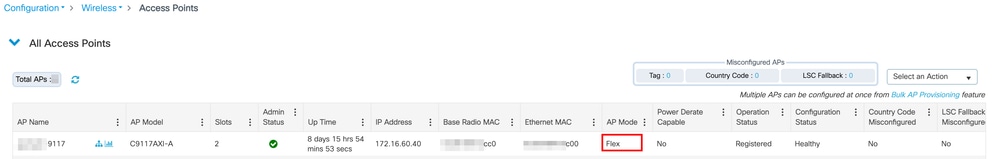

Para este escenario, se supone que el AP está en el modo FlexConnect. Para que un AP esté en el modo FlexConnect, necesita un perfil Flex asociado en SiteTag, donde la casilla de verificación Enable Local Site está inhabilitada. Esta etiqueta del sitio utiliza el nombre de perfil flex Flex_LWA y default-ap-join:

Asignar una etiqueta de política a un AP

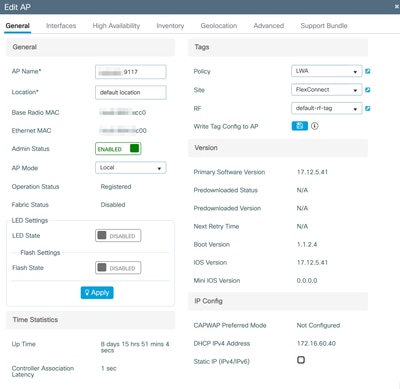

Navegue hasta Configuration > Wireless > Access Points, seleccione el AP y en la ficha General, a la derecha están las etiquetas utilizadas por el AP.

Advertencia: El cambio de las etiquetas hace que el AP se separe del WLC.

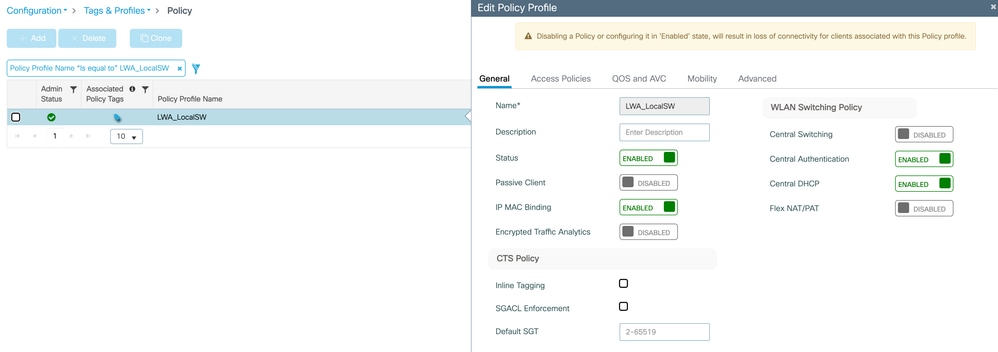

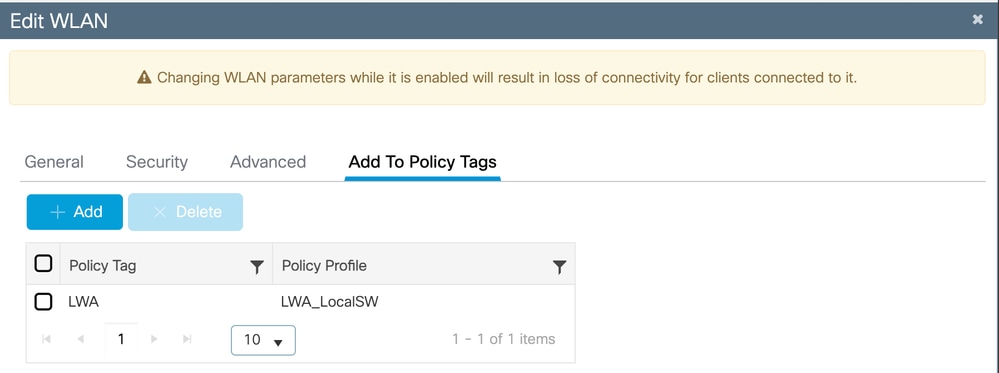

El perfil de política asociado con la WLAN es Local Switching

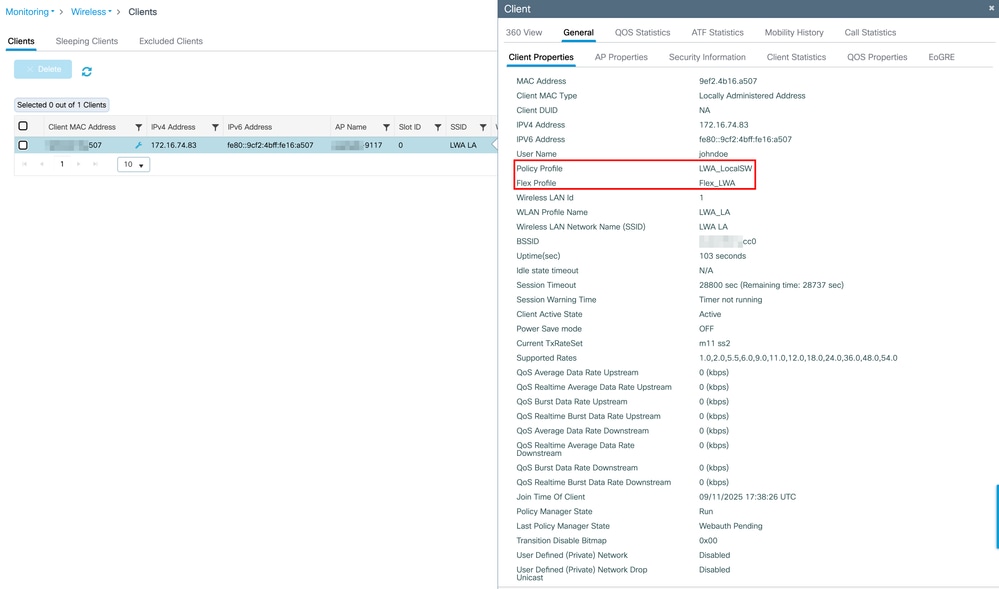

Verificación

9800WLC>enable
9800WLC#show wireless client summary
Number of Clients: 1
MAC Address      AP Name        Type ID  State Protocol  Method    Role
-----------------------------------------------------------------------------------------------
9ef2.4b16.a507 xxxxx-9117 WLAN 1 Run 11ax(2.4) Web Auth Local

9800WLC#show wireless client mac-address  detail
Client MAC Address :
Client MAC Type : Locally Administered Address
Client DUID: NA
Client IPv4 Address : 172.16.74.83
Client IPv6 Addresses : fe80::9cf2:4bff:fe16:a507
Client Username : johndoe
AP MAC Address : xxxx.xxxx.xcc0
AP Name: xxxxxx-9117
AP slot : 0
Client State : Associated
Policy Profile : LWA_LocalSW
Flex Profile : Flex_LWA
Wireless LAN Id: 1
WLAN Profile Name: LWA_LA
Wireless LAN Network Name (SSID): LWA LA
BSSID : 0cd0.f897.acc0
Connected For : 315 seconds
Protocol : 802.11ax - 2.4 GHz
Channel : 6
Client IIF-ID : 0xa0000004
Association Id : 1
Authentication Algorithm : Open System
Idle state timeout : N/A
Session Timeout : 28800 sec (Remaining time: 28525 sec)
Session Warning Time : Timer not running
Input Policy Name : None
Input Policy State : None
Input Policy Source : None
Output Policy Name : None
Output Policy State : None
Output Policy Source : None
WMM Support : Enabled
U-APSD Support : Disabled
Fastlane Support : Disabled
Client Active State : Active
Power Save : ON
Current Rate : m11 ss2
Supported Rates : 1.0,2.0,5.5,6.0,9.0,11.0,12.0,18.0,24.0,36.0,48.0,54.0
AAA QoS Rate Limit Parameters:
 QoS Average Data Rate Upstream : 0 (kbps)
QoS Realtime Average Data Rate Upstream : 0 (kbps)
QoS Burst Data Rate Upstream : 0 (kbps)
QoS Realtime Burst Data Rate Upstream : 0 (kbps)
QoS Average Data Rate Downstream : 0 (kbps)
QoS Realtime Average Data Rate Downstream : 0 (kbps)
QoS Burst Data Rate Downstream : 0 (kbps)
QoS Realtime Burst Data Rate Downstream : 0 (kbps)
Mobility:
Move Count : 0
Mobility Role : Local
Mobility Roam Type : None
Mobility Complete Timestamp : 09/11/2025 17:38:26 UTC
Client Join Time:
Join Time Of Client : 09/11/2025 17:38:26 UTC
Client State Servers : None
Client ACLs : None
Policy Manager State: Run
Last Policy Manager State : Webauth Pending
Client Entry Create Time : 315 seconds
Policy Type : N/A
Encryption Cipher : None
Transition Disable Bitmap : 0x00
User Defined (Private) Network : Disabled
User Defined (Private) Network Drop Unicast : Disabled
Encrypted Traffic Analytics : No
Protected Management Frame - 802.11w : No
EAP Type : Not Applicable
VLAN Override after Webauth : No
VLAN : 2667
Multicast VLAN : 0
VRF Name : N/A
WiFi Direct Capabilities:
WiFi Direct Capable : No
Central NAT : DISABLED
Session Manager:
Point of Attachment : capwap_90400005
IIF ID : 0x90400005
Authorized : TRUE
Session timeout : 28800
Common Session ID: 044A10AC0000002A39DB6F52
Acct Session ID : 0x00000000
Auth Method Status List
Method : Web Auth
Webauth State : Authz
Webauth Method : Webauth
Local Policies:
Service Template : IP-Adm-V4-LOGOUT-ACL (priority 100)
URL Redirect ACL : IP-Adm-V4-LOGOUT-ACL
Service Template : wlan_svc_LWA_LocalSW (priority 254)
VLAN : 2667
Absolute-Timer : 28800
Server Policies:
Resultant Policies:
URL Redirect ACL : IP-Adm-V4-LOGOUT-ACL
VLAN Name : xxxxx
VLAN : 2667
Absolute-Timer : 28800
DNS Snooped IPv4 Addresses : None
DNS Snooped IPv6 Addresses : None
Client Capabilities
CF Pollable : Not implemented
CF Poll Request : Not implemented
Short Preamble : Not implemented
PBCC : Not implemented
Channel Agility : Not implemented
Listen Interval : 0
Fast BSS Transition Details :
Reassociation Timeout : 0
11v BSS Transition : Implemented
11v DMS Capable : No
QoS Map Capable : Yes
FlexConnect Data Switching : Local
FlexConnect Dhcp Status : Central
FlexConnect Authentication : Central
Client Statistics:
Number of Bytes Received from Client : 295564
Number of Bytes Sent to Client : 90146
Number of Packets Received from Client : 1890
Number of Packets Sent to Client : 351
Number of Data Retries : 96
Number of RTS Retries : 0
Number of Tx Total Dropped Packets : 0
Number of Duplicate Received Packets : 0
Number of Decrypt Failed Packets : 0
Number of Mic Failured Packets : 0
Number of Mic Missing Packets : 0
Number of Policy Errors : 0
Radio Signal Strength Indicator : -34 dBm
Signal to Noise Ratio : 31 dB
Fabric status : Disabled
Radio Measurement Enabled Capabilities
Capabilities: Link Measurement, Neighbor Report, Repeated Measurements, Passive Beacon Measurement, Active Beacon Measurement, Table Beacon Measurement, RM MIB
Client Scan Report Time : Timer not running
Client Scan Reports
Assisted Roaming Neighbor List
Nearby AP Statistics:
EoGRE : Pending Classification
Max Client Protocol Capability: Wi-Fi6 (802.11ax)
WiFi to Cellular Steering : Not implemented
Cellular Capability : N/A
Advanced Scheduling Requests Details:
Apple Specific Requests(ASR) Capabilities/Statistics:
Regular ASR support: DISABLED

Troubleshoot

El estado "Autenticación web pendiente" indica que el cliente se ha asociado con el punto de acceso pero aún no ha completado el proceso de autenticación web. Durante este estado, el controlador intercepta el tráfico HTTP del cliente y lo redirige a un portal de autenticación web para que el usuario inicie sesión o acepte los términos. El cliente permanece en este estado hasta que se completa la autenticación web exitosa, después de lo cual el estado del administrador de políticas de cliente pasa a "Ejecutar" y se concede acceso completo a la red.

Para ver visualmente el flujo de la conexión del cliente, verifique el flujo de LWA desde Configure Local Web Authentication with External Authentication.

Las etapas que el cliente pasa desde la perspectiva del cliente se representan en Troubleshooting Common Issues with LWA on 9800 WLC.

• Soporte Técnico y Documentación - Cisco Systems
