Control de tormentas de la configuración en el Switches manejado 200/300 Series

Objetivo

Cuando un Switch recibe cualquier tipo de bastidor, el Switch hace una copia del bastidor y la manda a todos los puertos aplicables; esta actividad podía terminar en una tormenta del tráfico. Si las tormentas del tráfico en un Switch no son controladas, después pueden traer el Switch abajo y posiblemente la funcionalidad completa de la red. Usted puede habilitar el control de tormentas en su Switch, que limita el número de bastidores que ingresen el Switch. Cuando se alcanza el valor de umbral, el puerto se bloquea hasta los descensos de las relaciones del tráfico debajo del umbral. El puerto puede entonces reanudar sus actividades normales.

El objetivo de este artículo es explicar cómo configurar el control de tormentas en el Switches manejado las 200/300 Series.

Dispositivos aplicables

• Switches manejado 300 Series SF/SG 200 y SF/SG

Versión del software

• 1.3.0.62

Control de tormentas de la configuración

Esta sección explica cómo configurar el control de tormentas en el Switches manejado las 200/300 Series.

Control de tormentas de la configuración en un puerto único

Esta subdivisión explica cómo configurar el control de tormentas en un puerto único.

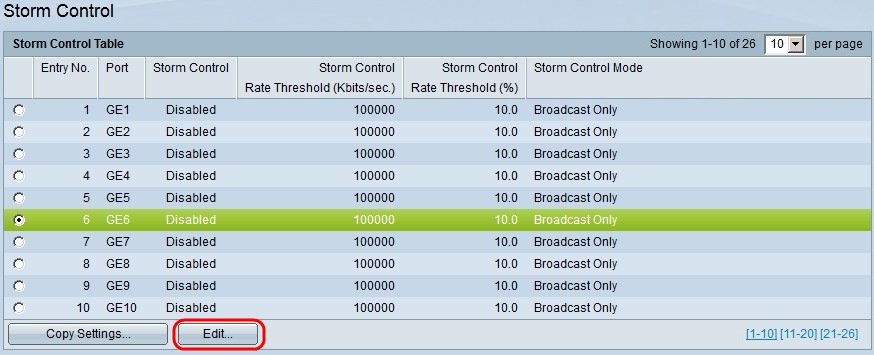

Paso 1. Inicie sesión a la utilidad de configuración de la red y elija el control de Security>Storm. La página del control de tormentas se abre:

Paso 2. Haga clic el botón de radio para el puerto en el cual usted desea habilitar el control de tormentas.

Paso 3. El tecleo edita. La ventana de control de tormentas del editar aparece.

Paso 4. En el campo de control de tormentas, marque la casilla de verificación del permiso.

Paso 5. En el campo del umbral de la tarifa del control de tormentas, ingrese el número de bastidores en los kbites/segundo que usted quisiera que el puerto dirigiera.

Paso 6. En el campo modo del control de tormentas, haga clic uno del siguiente:

• Unidifusión desconocida, Multicast y broadcast — Haga clic esta opción si usted no sabe que el tipo de bastidor que el puerto recibe. Esta opción aplica el umbral a todas las tramas entrantes.

• Multicast y broadcast — Haga clic esta opción así que el Switch aplica solamente el umbral al Multicast y a las tramas de broadcast.

• Broadcast solamente — Haga clic esta opción así que el Switch aplica solamente el umbral a las tramas de broadcast.

Paso 7. El tecleo se aplica.

Control de tormentas en los puertos múltiples

Esta subdivisión explica cómo aplicar una configuración de control de tormentas en los puertos múltiples.

Paso 1. Inicie sesión a la utilidad de configuración de la red y elija el control de Security>Storm. La página del control de tormentas se abre:

Paso 2. Haga clic el puerto cuya configuración usted desea aplicar a los puertos múltiples.

Paso 3. Configuraciones de la copia del tecleo. La ventana de configuración de la copia aparece.

Paso 4. En la configuración de la copia de la entrada 6 (GE6) a: el campo, ingresa los puertos a los cuales usted desea aplicar la configuración de control de tormentas del puerto previamente hecho clic. Usted puede ingresar cada puerto por el número o el nombre del puerto (por ejemplo: 1, el 2,3 o GE1, GE2, GE8) o usted puede ingresar un rango de puertos por el número o por nombre (por ejemplo: 7-10 o GE7-GE10). Los números de acceso se pueden separar por las comas.

Paso 5. El tecleo se aplica.
