Konfigurieren und Überprüfen von DHCP in einer VxLAN-Struktur für Nexus 9000 mit NX-OS und Windows Server 2022

Einleitung

In diesem Dokument wird die Konfiguration und Fehlerbehebung von DHCP in einer VxLAN-Struktur mit Nexus 9000-Switches beschrieben.

Voraussetzungen

Anforderungen

Cisco empfiehlt, dass Sie über Kenntnisse in folgenden Bereichen verfügen:

• Nexus NX-OS-Software
• Virtual Port Channel (vPC)
• VxLAN BGP L2VPN EVPN
• BGP-Adressfamilie: IPv4
• OSPF
• Multicast-PIM (Sparse-Mode)
• DHCP

Verwendete Komponenten

Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:

• Cisco Nexus 9000 mit Cisco NX-OS
  • N9K-C93180YC-EX
  • N9K-C93180YC-FX
  • NX-OS 10.3(4a)
• Windows Server 2022 Rechenzentrum

Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die möglichen Auswirkungen aller Befehle kennen.

Hintergrundinformationen

Underlay- und Overlay-Konfiguration für VxLAN im Labor

VxLAN Fabric-Diagramm im Labor

• Wirbelsäule:
  • Dieser Nexus-Switch sendet DHCP-Pakete (Discover, Offer, Request, Ack), ohne dass diese in diesem Szenario entkapselt werden. Es wird nur der äußere Header verwendet.
  • Fungiert als zentraler Routing-Punkt in der Netzwerk-Fabric.
  • Verantwortlich für die Verbindung aller LEAF-Switches untereinander und die Vereinfachung des Datenflusses zwischen diesen Switches.
  • Ist am BGP zur Verteilung von EVPN-Routen an die LEAF-Switches beteiligt
  • Führt IP-Routing durch und kann Datenverkehr zwischen verschiedenen Subnetzen oder VxLAN-Segmenten routen, indem die äußeren IP-Header betrachtet werden.
  • Trennt das Overlay-Netzwerk (VxLAN) vom zugrunde liegenden physischen Netzwerk.
  • Verwaltet das Underlay mit herkömmlichen IP-Routing-Protokollen, während das Overlay von VxLAN mit BGP EVPN verwaltet wird und eine skalierbare und flexible Netzwerkarchitektur bietet.

• BLATT-1:
  • LEAF-Switches bieten physische Konnektivität für Endgeräte wie Server, Speichergeräte und andere Netzwerkgeräte.
  • LEAF-Switches fungieren als VTEPs, d. h. sie kapseln und entkapseln die VxLAN-Pakete.
  • In diesem Szenario sendet HOST#1 die IP-Adressanforderung.
  • LEAF-1 ist für die Kapselung der DCHP-Pakete im VxLAN-Header zuständig.
  • HOST#1 empfängt DHCP-Pakete transparent als klassisches Ethernet.

• LEAF-1-vPC und LEAF-2-vPC:
  • Die LEAF-Switches nehmen an der EVPN-Kontrollebene teil, indem sie BGP ausführen und Routeninformationen austauschen. Auf diese Weise können MAC- und IP-Adressinformationen verteilt werden, sodass der Datenverkehr effizient über die VxLAN-Struktur geleitet werden kann.
  • In diesem Szenario ist der DHCP-Server mit VLAN 10 mit VNI 101010 verknüpft, wie dies bei HOST 1 der Fall ist. Dies bedeutet, dass es sich nur um VxLAN-Bridging handelt.
  • Wenn der DHCP-Server einem anderen VNI als HOST#1 zugeordnet wurde, ist für das Routing unbedingt ein L3VNI erforderlich. Der Quell- und Ziel-VNI muss erstellt werden.
  • Der DCHP-Server empfängt DCHP-Pakete transparent als klassisches Ethernet.
  • Der BUM-Datenverkehr wird von beiden Nexus Switches in vPC empfangen, der Datenverkehr wird jedoch nur vom betriebsbereiten primären Nexus Switch in vPC gesendet. Der Datenverkehr wird vom sekundären Nexus-Switch verworfen. In diesem Szenario ist LEAF-1-vPC betrieblich primär.
  • Die Verwendung von Infra-VLANs ist obligatorisch, da bei einem Ausfall der Schnittstelle von LEAF-2-vPC zu SPINE keine DHCP-Pakete gesendet werden konnten. Um VxLAN-gekapselten Datenverkehr an LEAF-1-vPC zu senden, ist dieses Backup-VLAN erforderlich. Auf diese Weise kann LEAF-1-vPC DCHP-Pakete an SPINE senden.

• N9K-ZUGRIFF:
  • Dieser Nexus-Switch bietet nur Konnektivität zu beiden Leafs über einen vPC-Port-Channel für Redundanzzwecke in Richtung HOST 2.

WIRBELSÄULE

nv overlay evpn
feature ospf
feature bgp
feature pim
feature netconf
feature nv overlay

ip pim rp-address 192.168.11.11 group-list 224.10.10.0/24
ip pim ssm range 232.0.0.0/8
ip pim anycast-rp 192.168.11.11 192.168.0.11

ip prefix-list direct_routes seq 5 permit 10.104.11.0/30 le 32
route-map redistribution permit 10
  match ip address prefix-list direct_routes

interface Ethernet1/1
  speed 1000
  ip address 10.104.11.1/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface Ethernet1/2
  ip address 10.102.11.1/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface Ethernet1/3
  speed 1000
  ip address 10.103.11.1/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface loopback0
  description ANYCAST-RP
  ip address 192.168.0.11/32
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback1
  description ANYCAST-RP-CANDIDATE
  ip address 192.168.11.11/32
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

router ospf 1

router bgp 65000
  neighbor 192.168.3.3
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
      route-reflector-client
  neighbor 192.168.4.4
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
      route-reflector-client
  neighbor 192.168.5.5
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
      route-reflector-client

BLATT-1

nv overlay evpn
feature ospf
feature bgp
feature pim
feature interface-vlan
feature vn-segment-vlan-based
feature dhcp
feature nv overlay

fabric forwarding anycast-gateway-mac 0000.0a0a.0a0a

ip pim rp-address 192.168.11.11 group-list 224.10.10.0/24
ip pim ssm range 232.0.0.0/8

vlan 1,10,20,300
vlan 10
  vn-segment 101010
vlan 20
  vn-segment 202020
vlan 300
  vn-segment 303030

spanning-tree vlan 10 priority 4096

ip prefix-list host_subnets seq 5 permit 10.10.10.0/24 le 32
ip prefix-list host_subnets seq 10 permit 192.168.20.0/24 le 32
ip prefix-list host_subnets seq 15 permit 172.16.10.8/32
route-map direct_routes_tenant-a permit 10
  match ip address prefix-list host_subnets

vrf context tenant-a
  vni 303030
  rd auto
  address-family ipv4 unicast
    route-target both auto
    route-target both auto evpn

interface Vlan10
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

interface Vlan20
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 192.168.20.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway

interface Vlan300
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip forward
  no ipv6 redirects

interface nve1
  no shutdown
  host-reachability protocol bgp
  source-interface loopback0
  member vni 101010
    suppress-arp
    mcast-group 224.10.10.10
  member vni 202020
    suppress-arp
    mcast-group 224.10.10.10
  member vni 303030 associate-vrf

interface Ethernet1/1
  ip address 10.104.11.2/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface loopback0
  description UNDERLAY-VERIFICATION
  ip address 192.168.5.5/32
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback100
  vrf member tenant-a
  ip address 172.16.10.8/32

router ospf 1

router bgp 65000
  address-family ipv4 unicast
  neighbor 192.168.0.11
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
  vrf tenant-a
    address-family ipv4 unicast
      redistribute direct route-map direct_routes_tenant-a
evpn
  vni 101010 l2
    rd auto
    route-target import auto
    route-target export auto
  vni 202020 l2
    rd auto
    route-target import auto
    route-target export auto

LEAF-1-vPC

nv overlay evpn
feature ospf
feature bgp
feature pim
feature interface-vlan
feature vn-segment-vlan-based
feature lacp
feature dhcp
feature vpc
feature nv overlay

fabric forwarding anycast-gateway-mac 0000.0a0a.0a0a

ip pim rp-address 192.168.11.11 group-list 224.10.10.0/24
ip pim ssm range 232.0.0.0/8

vlan 1,10,300,777
vlan 10
  vn-segment 101010
vlan 300
  vn-segment 303030
vlan 777
  name BACKUP_VLAN_ROUTING_NVE_INFRA
spanning-tree vlan 1,10,300 hello-time 4

ip prefix-list host_subnets seq 5 permit 10.10.10.0/24 le 32
ip prefix-list host_subnets seq 15 permit 172.16.10.9/32
route-map direct_routes_tenant-a permit 10
  match ip address prefix-list host_subnets

vrf context tenant-a
  vni 303030
  rd auto
  address-family ipv4 unicast
    route-target both auto
    route-target both auto evpn
system nve infra-vlans 777

vpc domain 1
  peer-switch
  peer-keepalive destination 10.88.238.195
  peer-gateway
  layer3 peer-router
  ip arp synchronize

interface Ethernet1/3
  switchport
  switchport mode trunk
  switchport trunk allowed vlan 1,10,20
  channel-group 10 mode active
  no shutdown

interface Ethernet1/19
  switchport
  switchport mode trunk
  channel-group 1 mode active
  no shutdown

interface port-channel1
  switchport
  switchport mode trunk
  spanning-tree port type network
  vpc peer-link

interface port-channel10
  switchport
  switchport mode trunk
  switchport trunk allowed vlan 1,10
  vpc 10

interface mgmt0
  vrf member management
  ip address 10.88.238.194/29

interface loopback0
  description UNDERLAY-VERIFICATION
  ip address 192.168.3.3/32
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback1
  description OVERLAY-NVE
  ip address 192.168.13.1/32
  ip address 192.168.13.254/32 secondary
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback10
  vrf member tenant-a
  ip address 172.16.10.1/32

interface loopback100
  vrf member tenant-a
  ip address 172.16.10.9/32

interface Vlan10
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

interface Vlan300
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip forward
  no ipv6 redirects

interface Vlan777
  description BACKUP_UNDERLAY_INFRA-VLAN
  no shutdown
  no ip redirects
  ip address 10.255.77.1/30
  no ipv6 redirects
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface Ethernet1/2
  ip address 10.102.11.2/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface nve1
  no shutdown
  host-reachability protocol bgp
  advertise virtual-rmac
  source-interface loopback1
  member vni 101010
    suppress-arp
    mcast-group 224.10.10.10
  member vni 303030 associate-vrf

router ospf 1

router bgp 65000
  address-family ipv4 unicast
  address-family l2vpn evpn
    advertise-pip
  neighbor 192.168.0.11
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
  neighbor 192.168.88.2
    remote-as 65000
    description OVERLAY_BACKUP
    update-source Vlan888
    address-family l2vpn evpn
      send-community
      send-community extended
  vrf tenant-a
    address-family ipv4 unicast
      redistribute direct route-map direct_routes_tenant-a
evpn
  vni 101010 l2
    rd auto
    route-target import auto
    route-target export auto
  vni 202020 l2
    rd auto
    route-target import auto
    route-target export auto

LEAF-2-vPC

nv overlay evpn
feature ospf
feature bgp
feature pim
feature interface-vlan
feature vn-segment-vlan-based
feature lacp
feature dhcp
feature vpc
feature nv overlay

fabric forwarding anycast-gateway-mac 0000.0a0a.0a0a

ip pim rp-address 192.168.11.11 group-list 224.10.10.0/24
ip pim ssm range 232.0.0.0/8

vlan 1,10,20,300,777
vlan 10
  vn-segment 101010
vlan 20
  vn-segment 202020
vlan 300
  vn-segment 303030
vlan 777
  name BACKUP_VLAN_ROUTING_NVE_INFRA

spanning-tree vlan 1,10,20,300 hello-time 4

ip prefix-list host_subnets seq 5 permit 10.10.10.0/24 le 32
ip prefix-list host_subnets seq 10 permit 192.168.20.0/24 le 32
ip prefix-list host_subnets seq 15 permit 172.16.10.10/32
route-map direct_routes_tenant-a permit 10
  match ip address prefix-list host_subnets

vrf context tenant-a
  vni 303030
  rd auto
  address-family ipv4 unicast
    route-target both auto
    route-target both auto evpn

system nve infra-vlans 777

vpc domain 1
  peer-switch
  peer-keepalive destination 10.88.238.194
  peer-gateway
  layer3 peer-router
  ip arp synchronize

interface Ethernet1/1
  ip address 10.103.11.2/30
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode
  no shutdown

interface Ethernet1/19
  switchport
  switchport mode trunk
  channel-group 1 mode active
  no shutdown
interface port-channel1
  switchport
  switchport mode trunk
  spanning-tree port type network
  vpc peer-link

interface port-channel10
  switchport
  switchport mode trunk
  switchport trunk allowed vlan 1,10,20
  vpc 10

interface mgmt0
  vrf member management
  ip address 10.88.238.195/29

interface loopback0
  description UNDERLAY-VERIFICATION
  ip address 192.168.4.4/32
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback1
  description OVERLAY-NVE
  ip address 192.168.13.2/32
  ip address 192.168.13.254/32 secondary
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface loopback10
  vrf member tenant-a
  ip address 172.16.10.2/32

interface loopback100
  vrf member tenant-a
  ip address 172.16.10.10/32

interface Vlan10
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

interface Vlan20
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 192.168.20.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway

interface Vlan300
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip forward
  no ipv6 redirects

interface Vlan777
  description BACKUP_UNDERLAY_INFRA-VLAN
  no shutdown
  no ip redirects
  ip address 10.255.77.2/30
  no ipv6 redirects
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0
  ip pim sparse-mode

interface nve1
  no shutdown
  host-reachability protocol bgp
  advertise virtual-rmac
  source-interface loopback1
  member vni 101010
    suppress-arp
    mcast-group 224.10.10.10
  member vni 202020
    suppress-arp
    mcast-group 224.10.10.10
  member vni 303030 associate-vrf

router ospf 1

router bgp 65000
  address-family ipv4 unicast
  address-family l2vpn evpn
    advertise-pip
  neighbor 192.168.0.11
    remote-as 65000
    update-source loopback0
    address-family l2vpn evpn
      send-community
      send-community extended
  neighbor 192.168.88.1
    remote-as 65000
    description OVERLAY_BACKUP
    update-source Vlan888
    address-family l2vpn evpn
      send-community
      send-community extended
  vrf tenant-a
    address-family ipv4 unicast
      redistribute direct route-map direct_routes_tenant-a
evpn
  vni 101010 l2
    rd auto
    route-target import auto
    route-target export auto
  vni 202020 l2
    rd auto
    route-target import auto
    route-target export auto

N9K-ZUGRIFF

feature lacp

vlan 1,10

interface port-channel10
  switchport
  switchport mode trunk

interface Ethernet1/11
  switchport
  switchport access vlan 10
  no shutdown

interface Ethernet1/45
  switchport
  switchport mode trunk
  channel-group 10 mode active
  no shutdown

interface Ethernet1/46
  switchport
  switchport mode trunk
  channel-group 10 mode active
  no shutdown

DHCP-Konfiguration auf Nexus Switches

BLATT-1

Schritt 1: Aktivieren Sie die Funktion DHCP.

LEAF-1(config)# feature dhcp

Schritt 2: Wenden Sie den Befehl ip dhcp relay information an.

LEAF-1(config)# ip dhcp relay information option

Schritt 3: Wenden Sie den Befehl ip dhcp relay information option vpn an.

LEAF-1(config)# ip dhcp relay information option vpn

Schritt 4: Verwenden Sie den Befehl "ip dhcp relay address [ip address of DCHP server]".

LEAF-1(config)# interface vlan 10
LEAF-1(config-if)# ip dhcp relay address 10.10.10.150

Schritt 5: Verwenden Sie den Befehl "ip dhcp relay source-interface [unique loopback]".

LEAF-1(config)# interface vlan 10
LEAF-1(config-if)# ip dhcp relay source-interface loopback100

Schritt 6: Direkte Routen-Neuverteilung im VRF des entsprechenden Tenants innerhalb des BGP mit einer Präfix-Liste und einer Route-Map, die die IP-Adresse der Loopback-Schnittstelle enthält.

LEAF-1(config)# show running-config interface loopback 100
interface loopback100
  vrf member tenant-a
  ip address 172.16.10.8/32

LEAF-1(config)# ip prefix-list host_subnets seq 15 permit 172.16.10.8/32
LEAF-1(config)# route-map direct_routes_tenant-a permit 10
LEAF-1(config-route-map)# match ip address prefix-list host_subnets
LEAF-1(config-route-map)# router bgp 65000
LEAF-1(config-router)# vrf tenant-a
LEAF-1(config-router-vrf)# address-family ipv4 unicast
LEAF-1(config-router-vrf-af)# redistribute direct route-map direct_routes_tenant-a

Schritt 7. Vergewissern Sie sich, dass die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN an die Spines gemeldet wird. Verwenden Sie hierzu den Befehl show bgp l2vpn evpn [loopback IP] vrf [tenant vrf].

LEAF-1(config)# show bgp l2vpn evpn 172.16.10.8 vrf tenant-a
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.5.5:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.8]/224, version 421
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn

  Advertised path-id 1
  Path type: local, path is valid, is best path, no labeled nexthop
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path locally originated
    192.168.5.5 (metric 0) from 0.0.0.0 (192.168.5.5)
      Origin incomplete, MED 0, localpref 100, weight 32768
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:707d.b9b8.4daf

  Path-id 1 advertised to peers:
    192.168.0.11 <<<< Spine

Schritt 8: Überprüfen Sie, ob die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN mit dem DHCP-Server eingespeist wird.

LEAF-1# show bgp l2vpn evpn 172.16.10.8
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.5.5:4
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.8]/224, version 754
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn, is not in HW

  Advertised path-id 1
  Path type: internal, path is valid, is best path, no labeled nexthop
             Imported to 2 destination(s)
             Imported paths list: tenant-a L3-303030
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path sourced internal to AS
    192.168.5.5 (metric 45) from 192.168.0.11 (192.168.0.11)
      Origin incomplete, MED 0, localpref 100, weight 0
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:707d.b9b8.4daf
      Originator: 192.168.5.5 Cluster list: 192.168.0.11

  Path-id 1 not advertised to any peer

Route Distinguisher: 192.168.3.3:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.8]/224, version 761
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn, is not in HW

  Advertised path-id 1
  Path type: internal, path is valid, is best path, no labeled nexthop
             Imported from 192.168.5.5:4:[5]:[0]:[0]:[32]:[172.16.10.8]/224
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path sourced internal to AS
    192.168.5.5 (metric 45) from 192.168.0.11 (192.168.0.11)
      Origin incomplete, MED 0, localpref 100, weight 0
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:707d.b9b8.4daf
      Originator: 192.168.5.5 Cluster list: 192.168.0.11

  Path-id 1 not advertised to any peer

Schritt 9. Stellen Sie sicher, dass auf dem Quell-Tenant eine Route für den DHCP-Server vorhanden ist. Verwenden Sie hierzu den Befehl show ip route [DHCP server IP] vrf [tenant vrf].

LEAF-1# show running-config interface vlan 10
interface Vlan10
  no shutdown
  vrf member tenant-a <<<< source tenant
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150 <<<< DHCP server
  ip dhcp relay source-interface loopback100

LEAF-1# show ip route 10.10.10.150 vrf tenant-a
10.10.10.150/32, ubest/mbest: 1/0
    *via 192.168.13.254%default, [200/0], 2w0d, bgp-65000, internal, tag 65000, segid: 303030 tunnelid: 0xd0d0dfe encap: VXLAN

Schritt 10. Stellen Sie sicher, dass die IP-Adresse des DHCP-Servers über die Loopback-Schnittstelle und die entsprechende VRF-Instanz als VRF-Quelle erreichbar ist. Verwenden Sie hierzu den Befehl ping [DHCP Server IP] source-interface loopback [x] vrf [tenant vrf].

LEAF-1# ping 10.10.10.150 source-interface loopback 100 vrf tenant-a
PING 10.10.10.150 (10.10.10.150): 56 data bytes
64 bytes from 10.10.10.150: icmp_seq=0 ttl=126 time=1.262 ms
64 bytes from 10.10.10.150: icmp_seq=1 ttl=126 time=0.833 ms
64 bytes from 10.10.10.150: icmp_seq=2 ttl=126 time=0.808 ms
64 bytes from 10.10.10.150: icmp_seq=3 ttl=126 time=0.795 ms
64 bytes from 10.10.10.150: icmp_seq=4 ttl=126 time=0.78 ms

--- 10.10.10.150 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss

Schritt 11. Überprüfen Sie den Status des DHCP-Relay-Agenten.

LEAF-1# show ip dhcp status
Current CLI Operation: show ip dhcp status
Last CLI Operation: DME: ip dhcp relay information option enable
Last CLI Operation Status: SUCCESS

Schritt 12: Überprüfen Sie Option82, z. B. die VPN-Option und die richtige Relay-IP-Adresse unter dem Relay-Agenten.

LEAF-1# show ip dhcp relay
DHCP relay service is enabled   <<<<<<
Insertion of option 82 is enabled  <<<<<<
Insertion of option 82 customize circuitid is disabled
TLV format in CircuitId and RemoteId suboptions is enabled
Insertion of VPN suboptions is enabled  <<<<<<<
Insertion of cisco suboptions is disabled
Global smart-relay is disabled
Relay Trusted functionality is disabled
Relay Trusted Port is Globally disabled
V4 Relay Source Address HSRP is Globally disabled
Server-ID-override-disable is disabled

Smart-relay is enabled on the following interfaces:
------------------------------------------------------


Subnet-broadcast is enabled on the following interfaces:
------------------------------------------------------


Relay Trusted Port is enabled on the following interfaces:
----------------------------------------------------------


Relay Source Address HSRP is enabled on the following interfaces:
-------------------------------------------------------------------

Helper addresses are configured on the following interfaces:
 Interface        Relay Address     VRF Name
 -------------    -------------     --------
 Vlan10            10.10.10.150   <<<<<<<<<

Schritt 13: Überprüfen Sie die Statistiken der verarbeiteten und weitergeleiteten Pakete.

LEAF-1# show ip dhcp global statistics
Packets processed 1297177
Packets received through cfsoe 0
Packets forwarded 1297175
Packets forwarded on cfsoe 0
Total packets dropped 0
Packets dropped from untrusted ports 0
Packets dropped due to MAC address check failure 0
Packets dropped due to Option 82 insertion failure 0
Packets dropped due to o/p intf unknown 0
Packets dropped which were unknown 0
Packets dropped due to no trusted ports 0
Packets dropped due to dhcp relay not enabled 0
Packets dropped due to no binding entry 0
Packets dropped due to interface error/no interface 0
Packets dropped due to max hops exceeded 0
Packets dropped due to Queue full 0

Schritt 14: Überprüfen Sie die Statistiken der Relay-Pakete.

LEAF-1# show ip dhcp relay statistics
----------------------------------------------------------------------
Message Type             Rx              Tx           Drops
----------------------------------------------------------------------
Discover             260521          260520               0
Offer                289330          289330               0
Request(*)           267162          267161               0
Ack                    8322            8322               0
Release(*)           181121          181121               0
Decline                   1               1               0
Inform(*)                 0               0               0
Nack                 289280          289280               0
----------------------------------------------------------------------
Total               1295737         1295735               0
----------------------------------------------------------------------

DHCP L3 FWD:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
Non DHCP:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
DROP:
DHCP Relay not enabled                           :         0
Invalid DHCP message type                        :         0
Interface error                                  :         0
Tx failure towards server                        :         0
Tx failure towards client                        :         0
Unknown output interface                         :         0
Unknown vrf or interface for server              :         0
Max hops exceeded                                :         0
Option 82 validation failed                      :         0
Packet Malformed                                 :         0
DHCP Request dropped on MCT                      :         0
Relay Trusted port not configured                :         0
*  -  These counters will show correct value when switch
receives DHCP request packet with destination ip as broadcast
address. If request is unicast it will be HW switched

LEAF-1-vPC DHCP

Schritt 1: Aktivieren Sie die Funktion DHCP.

LEAF-1-VPC(config)#feature dhcp

Schritt 2: Wenden Sie den Befehl ip dhcp relay information an.

LEAF-1-VPC(config)#ip dhcp relay information option

Schritt 3: Verwenden Sie den Befehl "ip dhcp relay information option vpn".

LEAF-1-VPC(config)# ip dhcp relay information option vpn

Schritt 4: Wenden Sie den Befehl ip dhcp relay address [IP-Adresse des DHCP-Servers] an.

LEAF-1-VPC(config)#interface vlan 10
LEAF-1-VPC(config-if)#ip dhcp relay address 10.10.10.150

Schritt 5: Verwenden Sie den Befehl "ip dhcp relay source-interface [unique loopback]".

LEAF-1-VPC(config)#interface vlan 10
LEAF-1-VPC(config-if)# ip dhcp relay source-interface loopback100

Schritt 6: Direkte Routen-Neuverteilung im VRF des entsprechenden Tenants innerhalb des BGP mit einer Präfix-Liste und einer Route-Map, die die IP-Adresse der Loopback-Schnittstelle enthält.

LEAF-1-VPC(config)# show running-config interface loopback 100
interface loopback100
  vrf member tenant-a
  ip address 172.16.10.9/32

LEAF-1-VPC(config)# ip prefix-list host_subnets seq 15 permit 172.16.10.9/32
LEAF-1-VPC(config)# route-map direct_routes_tenant-a permit 10
LEAF-1-VPC(config-route-map)# match ip address prefix-list host_subnets
LEAF-1-VPC(config-route-map)# router bgp 65000
LEAF-1-VPC(config-router)# vrf tenant-a
LEAF-1-VPC(config-router-vrf)# address-family ipv4 unicast
LEAF-1-VPC(config-router-vrf-af)# redistribute direct route-map direct_routes_tenant-a

Schritt 7. Vergewissern Sie sich, dass die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN an die Spines gemeldet wird. Verwenden Sie hierzu den Befehl show bgp l2vpn evpn [loopback IP] vrf [tenant vrf].

LEAF-1-VPC# show bgp l2vpn evpn 172.16.10.9 vrf tenant-a
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.3.3:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.9]/224, version 637
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn

  Advertised path-id 1
  Path type: local, path is valid, is best path, no labeled nexthop
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path locally originated
    192.168.13.1 (metric 0) from 0.0.0.0 (192.168.3.3)
      Origin incomplete, MED 0, localpref 100, weight 32768
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:6026.aa85.9887

  Path-id 1 advertised to peers:
    192.168.0.11

Schritt 8: Überprüfen Sie, ob die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN mit dem DHCP-Server eingespeist wird.

LEAF-1-VPC# show bgp l2vpn evpn 172.16.10.9
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.3.3:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.9]/224, version 637
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn

  Advertised path-id 1
  Path type: local, path is valid, is best path, no labeled nexthop
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path locally originated
    192.168.13.1 (metric 0) from 0.0.0.0 (192.168.3.3)
      Origin incomplete, MED 0, localpref 100, weight 32768
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:6026.aa85.9887

  Path-id 1 advertised to peers:
    192.168.0.11

Schritt 9. Stellen Sie sicher, dass auf dem Quell-Tenant eine Route für den DHCP-Server vorhanden ist. Verwenden Sie hierzu den Befehl show ip route [DHCP server IP] vrf[tenant vrf].

LEAF-1-VPC# show running-config interface vlan 10
interface Vlan10
  no shutdown
  vrf member tenant-a  <<<< source tenant
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

LEAF-1-VPC# show ip route 10.10.10.150 vrf tenant-a
10.10.10.150/32, ubest/mbest: 1/0, attached
    *via 10.10.10.150, Vlan10, [190/0], 6d07h, hmm

Schritt 10. Überprüfen Sie, ob die IP-Adresse des DHCP-Servers über die Loopback-Schnittstelle und die entsprechende VRF-Instanz als VRF-Quelle erreichbar ist. Verwenden Sie hierzu den Befehl ping [DHCP-Server-IP]Loopback der Quellschnittstelle [x] vrf [tenvrf].

LEAF-1-VPC# ping 10.10.10.150 source-interface loopback 100 vrf tenant-a
PING 10.10.10.150 (10.10.10.150): 56 data bytes
64 bytes from 10.10.10.150: icmp_seq=0 ttl=126 time=0.965 ms
64 bytes from 10.10.10.150: icmp_seq=1 ttl=126 time=0.57 ms
64 bytes from 10.10.10.150: icmp_seq=2 ttl=126 time=0.488 ms
64 bytes from 10.10.10.150: icmp_seq=3 ttl=126 time=0.524 ms
64 bytes from 10.10.10.150: icmp_seq=4 ttl=126 time=0.502 ms

--- 10.10.10.150 ping statistics ---

Schritt 11. Überprüfen Sie den Status des DHCP-Relay-Agenten.

LEAF-1-VPC# show ip dhcp status
Current CLI Operation: show ip dhcp status
Last CLI Operation: DME: ip dhcp relay information option vpn enable
Last CLI Operation Status: SUCCESS

Schritt 12: Überprüfen Sie Option82, z. B. die VPN-Option und die richtige Relay-IP-Adresse unter dem Relay-Agenten.

LEAF-1-VPC# show ip dhcp relay
DHCP relay service is enabled  <<<<<<
Insertion of option 82 is enabled  <<<<<<<
Insertion of option 82 customize circuitid is disabled
TLV format in CircuitId and RemoteId suboptions is enabled
Insertion of VPN suboptions is enabled  <<<<<<<
Insertion of cisco suboptions is disabled
Global smart-relay is disabled
Relay Trusted functionality is disabled
Relay Trusted Port is Globally disabled
V4 Relay Source Address HSRP is Globally disabled
Server-ID-override-disable is disabled

Smart-relay is enabled on the following interfaces:
------------------------------------------------------


Subnet-broadcast is enabled on the following interfaces:
------------------------------------------------------


Relay Trusted Port is enabled on the following interfaces:
----------------------------------------------------------


Relay Source Address HSRP is enabled on the following interfaces:
-------------------------------------------------------------------

Helper addresses are configured on the following interfaces:
 Interface        Relay Address     VRF Name
 -------------    -------------     --------
 Vlan10            10.10.10.150      <<<<<<<<<

Schritt 13: Überprüfen Sie die Statistiken der verarbeiteten und weitergeleiteten Pakete.

LEAF-1-VPC# show ip dhcp global statistics
Packets processed 263162
Packets received through cfsoe 0
Packets forwarded 263161
Packets forwarded on cfsoe 0
Total packets dropped 0
Packets dropped from untrusted ports 0
Packets dropped due to MAC address check failure 0
Packets dropped due to Option 82 insertion failure 0
Packets dropped due to o/p intf unknown 0
Packets dropped which were unknown 0
Packets dropped due to no trusted ports 0
Packets dropped due to dhcp relay not enabled 0
Packets dropped due to no binding entry 0
Packets dropped due to interface error/no interface 0
Packets dropped due to max hops exceeded 0
Packets dropped due to Queue full 0

Schritt 14: Überprüfen Sie die Statistiken der Relay-Pakete.

LEAF-1-VPC# show ip dhcp relay statistics
----------------------------------------------------------------------
Message Type             Rx              Tx           Drops
----------------------------------------------------------------------
Discover                  8               7               0
Offer                 29304           29304               0
Request(*)             5029            5029               0
Ack                    6535            6535               0
Release(*)           191482          191482               0
Decline                   0               0               0
Inform(*)                 3               3               0
Nack                  29281           29281               0
----------------------------------------------------------------------
Total                261642          261641               0
----------------------------------------------------------------------

DHCP L3 FWD:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
Non DHCP:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
DROP:
DHCP Relay not enabled                           :         0
Invalid DHCP message type                        :         0
Interface error                                  :         0
Tx failure towards server                        :         0
Tx failure towards client                        :         0
Unknown output interface                         :         0
Unknown vrf or interface for server              :         0
Max hops exceeded                                :         0
Option 82 validation failed                      :         0
Packet Malformed                                 :         0
DHCP Request dropped on MCT                      :         0
Relay Trusted port not configured                :         0
*  -  These counters will show correct value when switch
receives DHCP request packet with destination ip as broadcast
address. If request is unicast it will be HW switched

LEAF-2-vPC DHCP

Schritt 1: Aktivieren Sie die Funktion DHCP.

LEAF-2-VPC(config)# feature dhcp

Schritt 2: Verwenden Sie den Befehl "ip dhcp relay information option".

LEAF-2-VPC(config)# ip dhcp relay information option

Schritt 3: Verwenden Sie den Befehl "ip dhcp relay information option vpn".

LEAF-2-VPC(config)# ip dhcp relay information option vpn

Schritt 4: Verwenden Sie den Befehl "ip dhcp relay address [ip address of DCHP server]".

LEAF-2-VPC(config)# interface vlan 10
LEAF-2-VPC(config-if)# ip dhcp relay address 10.10.10.150

Schritt 5: Verwenden Sie den Befehl "ip dhcp relay source-interface [unique loopback]".

LEAF-2-VPC(config)# interface vlan 10
LEAF-2-VPC(config-if)# ip dhcp relay source-interface loopback 100

Schritt 6: Direkte Routen-Neuverteilung im VRF des entsprechenden Tenants innerhalb des BGP mit einer Präfix-Liste und einer Route-Map, die die IP-Adresse der Loopback-Schnittstelle enthält.

LEAF-2-VPC(config-if)# show running-config interface loopback 100
interface loopback100
  vrf member tenant-a
  ip address 172.16.10.10/32

LEAF-2-VPC(config)# ip prefix-list host_subnets seq 15 permit 172.16.10.10/32
LEAF-2-VPC(config)# route-map direct_routes_tenant-a permit 10
LEAF-2-VPC(config-route-map)# match ip address prefix-list host_subnets
LEAF-2-VPC(config-route-map)# router bgp 65000
LEAF-2-VPC(config-router)# vrf tenant-a
LEAF-2-VPC(config-router-vrf)# address-family ipv4 unicast
LEAF-2-VPC(config-router-vrf-af)# redistribute direct route-map direct_routes_tenant-a

Schritt 7. Vergewissern Sie sich, dass die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN an die Spines gemeldet wird. Verwenden Sie hierzu den Befehl show bgp l2vpn evpn [loopback IP] vrf [tenant vrf].

LEAF-2-VPC(config-if)# show bgp l2vpn evpn 172.16.10.10 vrf tenant-a
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.4.4:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.10]/224, version 49
5
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn

  Advertised path-id 1
  Path type: local, path is valid, is best path, no labeled nexthop
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path locally originated
    192.168.13.2 (metric 0) from 0.0.0.0 (192.168.4.4)
      Origin incomplete, MED 0, localpref 100, weight 32768
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:6026.aa85.9587

  Path-id 1 advertised to peers:
    192.168.0.11 <<<<< Spine

Schritt 8: Überprüfen Sie, ob die IP-Adresse der Loopback-Schnittstelle in BGP L2VPN EVPN mit dem DHCP-Server eingespeist wird.

LEAF-2-VPC(config-if)# show bgp l2vpn evpn 172.16.10.10
BGP routing table information for VRF default, address family L2VPN EVPN
Route Distinguisher: 192.168.4.4:4    (L3VNI 303030)
BGP routing table entry for [5]:[0]:[0]:[32]:[172.16.10.10]/224, version 49
5
Paths: (1 available, best #1)
Flags: (0x000002) (high32 00000000) on xmit-list, is not in l2rib/evpn

  Advertised path-id 1
  Path type: local, path is valid, is best path, no labeled nexthop
  Gateway IP: 0.0.0.0
  AS-Path: NONE, path locally originated
    192.168.13.2 (metric 0) from 0.0.0.0 (192.168.4.4)
      Origin incomplete, MED 0, localpref 100, weight 32768
      Received label 303030
      Extcommunity: RT:65000:303030 ENCAP:8 Router MAC:6026.aa85.9587

  Path-id 1 advertised to peers:
    192.168.0.11

Schritt 9. Stellen Sie sicher, dass auf dem Quell-Tenant eine Route für den DHCP-Server vorhanden ist. Verwenden Sie hierzu den Befehl show ip route [DHCP server IP] vrf[tenvrf].

LEAF-2-VPC(config-if)# show running-config interface vlan 10
interface Vlan10
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

LEAF-2-VPC(config-if)# show ip route 10.10.10.150 vrf tenant-a
10.10.10.150/32, ubest/mbest: 1/0, attached
    *via 10.10.10.150, Vlan10, [190/0], 01:01:28, hmm

Schritt 10. Stellen Sie sicher, dass die IP-Adresse des DHCP-Servers über die Loopback-Schnittstelle und die entsprechende VRF-Instanz als VRF-Quelle erreichbar ist. Verwenden Sie hierzu den Befehl ping [DHCP Server IP] source-interface loopback [x] vrf [tenant vrf].

LEAF-2-VPC(config-if)# ping 10.10.10.150 source-interface loopback 100 vrf tenant-a
PING 10.10.10.150 (10.10.10.150): 56 data bytes
64 bytes from 10.10.10.150: icmp_seq=0 ttl=127 time=0.928 ms
64 bytes from 10.10.10.150: icmp_seq=1 ttl=127 time=0.475 ms
64 bytes from 10.10.10.150: icmp_seq=2 ttl=127 time=0.455 ms
64 bytes from 10.10.10.150: icmp_seq=3 ttl=127 time=0.409 ms
64 bytes from 10.10.10.150: icmp_seq=4 ttl=127 time=0.465 ms

--- 10.10.10.150 ping statistics ---

Schritt 11. Überprüfen Sie den Status des DHCP-Relay-Agenten.

LEAF-2-VPC(config)# show ip dhcp status
Current CLI Operation: show ip dhcp status
Last CLI Operation: DME: ip dhcp relay information option vpn enable
Last CLI Operation Status: SUCCESS

Schritt 12: Überprüfen Sie Option82, z. B. die VPN-Option und die richtige Relay-IP-Adresse unter dem Relay-Agenten.

LEAF-2-VPC(config)# show ip dhcp relay
DHCP relay service is enabled    <<<<<<<
Insertion of option 82 is enabled   <<<<<<<<<
Insertion of option 82 customize circuitid is disabled
TLV format in CircuitId and RemoteId suboptions is enabled
Insertion of VPN suboptions is enabled  <<<<<<<
Insertion of cisco suboptions is disabled
Global smart-relay is disabled
Relay Trusted functionality is disabled
Relay Trusted Port is Globally disabled
V4 Relay Source Address HSRP is Globally disabled
Server-ID-override-disable is disabled

Smart-relay is enabled on the following interfaces:
------------------------------------------------------


Subnet-broadcast is enabled on the following interfaces:
------------------------------------------------------


Relay Trusted Port is enabled on the following interfaces:
----------------------------------------------------------


Relay Source Address HSRP is enabled on the following interfaces:
-------------------------------------------------------------------

Helper addresses are configured on the following interfaces:
 Interface        Relay Address     VRF Name
 -------------    -------------     --------
 Vlan10            10.10.10.150 <<<<

Schritt 13: Überprüfen Sie die Statistiken der verarbeiteten und weitergeleiteten Pakete.

LEAF-2-VPC(config)# show ip dhcp global statistics
Packets processed 103030
Packets received through cfsoe 0
Packets forwarded 103030
Packets forwarded on cfsoe 0
Total packets dropped 0
Packets dropped from untrusted ports 0
Packets dropped due to MAC address check failure 0
Packets dropped due to Option 82 insertion failure 0
Packets dropped due to o/p intf unknown 0
Packets dropped which were unknown 0
Packets dropped due to no trusted ports 0
Packets dropped due to dhcp relay not enabled 0
Packets dropped due to no binding entry 0
Packets dropped due to interface error/no interface 0
Packets dropped due to max hops exceeded 0
Packets dropped due to Queue full 0

Schritt 14: Überprüfen Sie die Statistiken der Relay-Pakete.

LEAF-2-VPC# show ip dhcp relay statistics
----------------------------------------------------------------------
Message Type             Rx              Tx           Drops
----------------------------------------------------------------------
Discover              29312           29311               0
Offer                300001          300001               0
Request(*)            29324           29324               0
Ack                    1574            1574               0
Release(*)           191493          191493               0
Decline                   0               0               0
Inform(*)              1540            1540               0
Nack                 472890          472890               0
----------------------------------------------------------------------
Total               1026134         1026133               0
----------------------------------------------------------------------

DHCP L3 FWD:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
Non DHCP:
Total Packets Received                           :         0
Total Packets Forwarded                          :         0
Total Packets Dropped                            :         0
DROP:
DHCP Relay not enabled                           :         0
Invalid DHCP message type                        :         0
Interface error                                  :         0
Tx failure towards server                        :         0
Tx failure towards client                        :         0
Unknown output interface                         :         0
Unknown vrf or interface for server              :         0
Max hops exceeded                                :         0
Option 82 validation failed                      :         0
Packet Malformed                                 :         0
DHCP Request dropped on MCT                      :         0
Relay Trusted port not configured                :         0
*  -  These counters will show correct value when switch
receives DHCP request packet with destination ip as broadcast
address. If request is unicast it will be HW switched

DHCP-Serverkonfiguration unter Windows Server 2022

Konfiguration des IP-Adressierungsbereichs für Hosts.

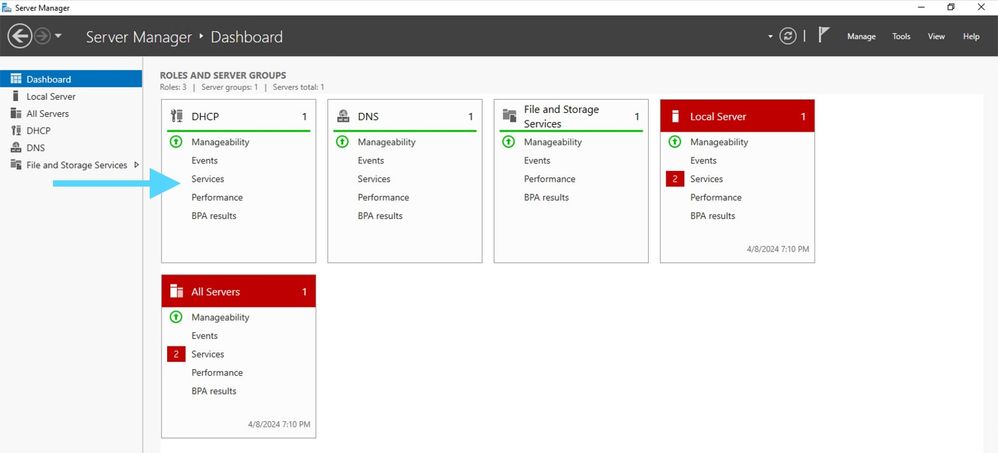

Schritt 1: Öffnen Sie den Server Manager, und stellen Sie sicher, dass im Dashboard auf dem DHCP-Server keine Alarme vorhanden sind.

Dashboard vom Server Manager unter Windows Server 2022

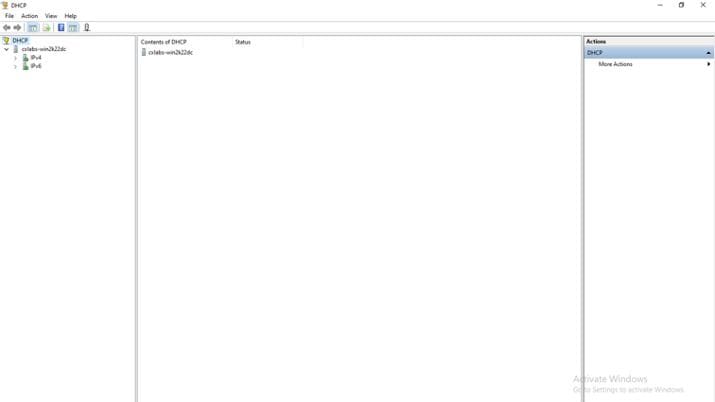

Schritt 2: Öffnen Sie die DHCP-Serveranwendung.

DHCP-Server unter Windows Server 2022

Schritt 3: Klicken Sie mit der rechten Maustaste auf IPv4, und klicken Sie auf Neuer Bereich.

Neuer Umfang in DCHP

Schritt 4: Klicken Sie auf Next (Weiter).

Schritt 5: Schreiben Sie einen Namen und eine Beschreibung. In diesem Beispiel ist der Name das Subnetz, das zu VLAN 10 gehört, und die Beschreibung ist L2VNI, da L2VNI in VLAN 10 aufgeführt ist.

Schritt 6: Konfigurieren des IP-Adressbereichs Dies ist der Pool für Hosts.

Schritt 6: Schließen Sie die freigegebene IP-Adresse aus der SVI-Konfiguration in den VTEPs aus. In diesem Beispiel hat die Schnittstelle VLAN 10 die Adresse IP.10.10.1/24.

LEAF-1# show running-config interface vlan 10
<snip>
interface Vlan10
  no shutdown
  vrf member tenant-a
  no ip redirects
  ip address 10.10.10.1/24
  no ipv6 redirects
  fabric forwarding mode anycast-gateway
  ip dhcp relay address 10.10.10.150
  ip dhcp relay source-interface loopback100

Schritt 7. Konfigurieren Sie die Lease-Dauer der IP-Adresse. Dies bezieht sich auf die Zeit, die ein Host die zugewiesene IP-Adresse vor der Verlängerung verwenden kann.

Schritt 8: Wählen Sie Ja, ich möchte diese Optionen jetzt konfigurieren.

Schritt 9. Konfigurieren Sie die IP-Adresse des Standardgateways.

Schritt 10. Konfigurieren des Domänennamens und des DNS-Servers

Schritt 11. Konfigurieren Sie ggf. den WINS-Server. Dies kann übersprungen werden, wenn die Informationen nicht bekannt sind.

Schritt 12: Wählen Sie Ja, ich möchte diesen Bereich jetzt aktivieren.

Konfigurieren des Bereichs für eindeutige IP-Adressen von Loopbacks in SVI als DHCP-Relay-Agent

Schritt 1: Klicken Sie mit der rechten Maustaste auf IPv4, und wählen Sie IPv4Scope aus.

Neuer Umfang in DCHP

Schritt 2: Schreiben Sie einen Namen und eine Beschreibung. In diesem Beispiel ist name das Subnetz, das für ein Subnetz mit Loopback-Adresse verwendet wird.

LEAF-1# show running-config interface loopback 100
<snip>
interface loopback100
  vrf member tenant-a
  ip address 172.16.10.8/32

Schritt 3: Konfigurieren Sie den IP-AdressbereichIP. Dies ist der Pool für Loopbacks.

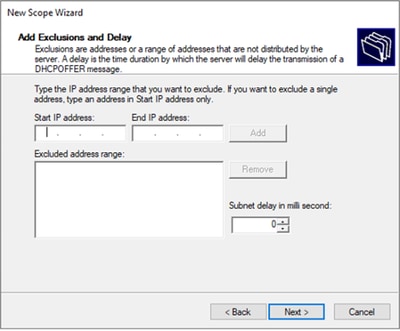

Schritt 4: Konfigurieren Sie Ausschlüsse (optional, da der DHCP-Server IP-Adressen verleasst, die zu diesem Subnetz gehören).

Schritt 5: Überspringen Sie die Leasedauer, und klicken Sie auf Weiter.

Schritt 6: Wählen Sie Nein, diese Optionen werden zu einem späteren Zeitpunkt konfiguriert.

Schritt 7. Klicken Sie auf Beenden.

Schritt 8: Klicken Sie mit der rechten Maustaste auf den erstellten Bereich, und wählen Sie Aktivieren aus.

Konfigurieren der Bereichsgruppierung für die VxLAN-Struktur

Schritt 1: Klicken Sie mit der rechten Maustaste auf IPv4, und wählen Sie Neue Bereichsgruppierung aus.

Schritt 2: Klicken Sie auf Next (Weiter).

Schritt 3: Schreiben Sie den Namen des Bereichsbereichs.

Schritt 4: Wählen Sie alle Bereiche aus, die zu VxLAN Fabric gehören.

Schritt 5: Wählen Sie alle Bereiche aus, die zu VxLAN Fabric gehören.

Schritt 6: Überprüfen Sie, ob alle VxLAN-Fabric-Superskope vorhanden sind, und klicken Sie auf Fertig stellen.

Konfigurieren von Option 82 in Hostbereichen

Schritt 1: Klicken Sie mit der rechten Maustaste auf Policies (letzte Option) im Bereich für den Host, und klicken Sie auf New Policy.

Schritt 2: Schreiben Sie einen Namen und eine Beschreibung, und klicken Sie auf Weiter.

Schritt 3: Klicken Sie auf Hinzufügen. Wählen Sie unter Criteria (Kriterien) die Option Relay Agent Information (Agenteninformationen weiterleiten). Wählen Sie in Operator die Option Equals aus. Wählen Sie dann Agent Remote ID aus, und geben Sie den Wert ein. Klicken Sie auf OK und dann auf Weiter.

LEAF-1# show interface vlan 10
Vlan10 is up, line protocol is up, autostate enabled
  Hardware is EtherSVI, address is  707d.b9b8.4daf <<<<
  Internet Address is 10.10.10.1/24
 <snip>

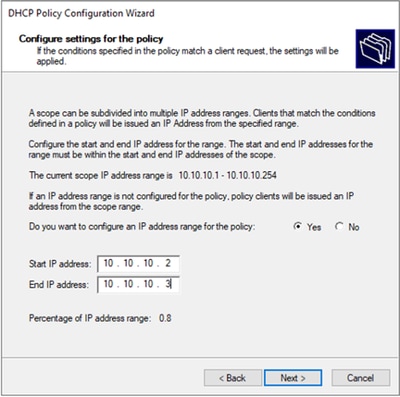

Schritt 4: Konfigurieren Sie die IP-Adressierung, die vorhandene IP-Adressen auf den durch die ID ausgewählten VTEPs verwenden können, und klicken Sie dann auf Weiter.

Schritt 5: Aktivieren Sie das Kontrollkästchen links neben 003 Router unter DCHP Standard Option. Schreiben Sie dann die IP-Adresse des Standard-Gateways für die Hosts, die zu dieser Richtlinie gehören, und drücken Sie Add. Klicken Sie auf Next (Weiter).

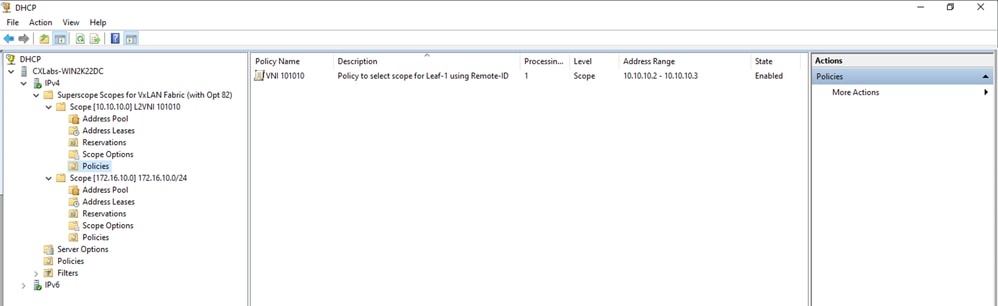

Schritt 6: Überprüfen Sie die Richtlinienbedingungen, und klicken Sie auf Fertig stellen.

DCHP-Paket-Walk von Anfang bis Ende in VxLAN Fabric.

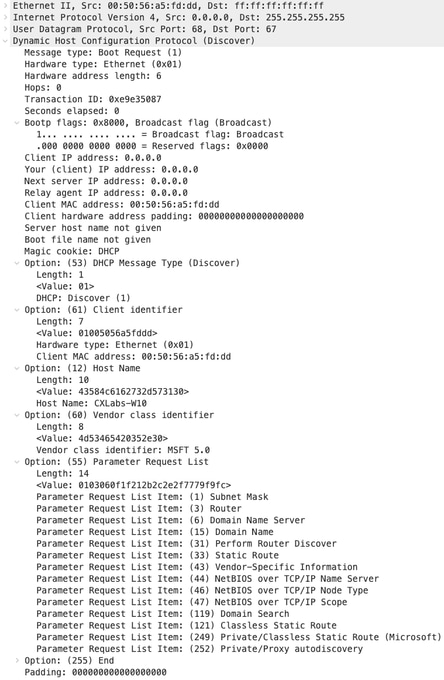

Erkennung gesendet von HOST-1

Erkennung auf LEAF-1

Erkennung empfangen auf LEAF-1	Erkennung gesendet von LEAF-1

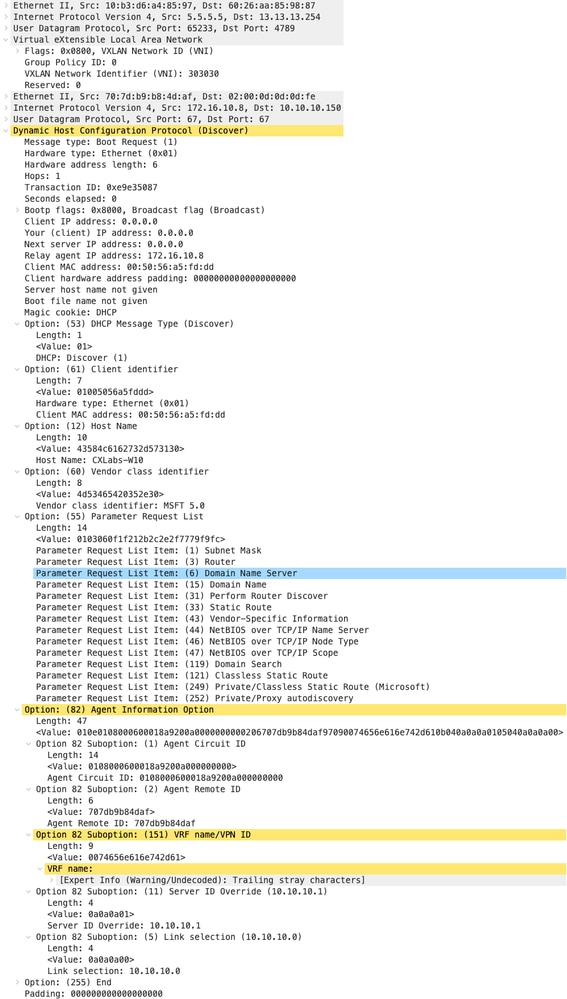

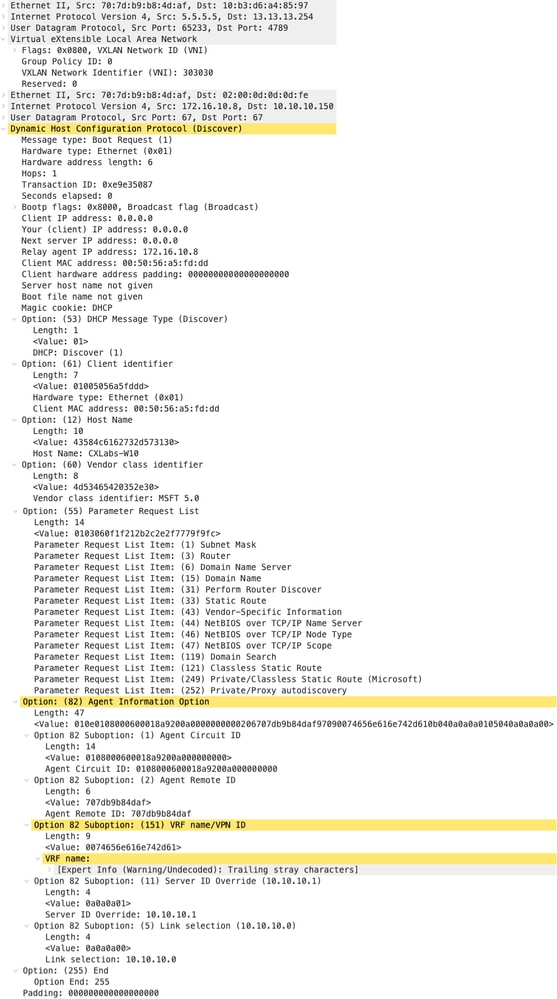

Erkennung auf SPINE

Erkennung empfangen auf SPINE	Erkennung gesendet von SPINE

Erkennung auf LEAF-1-vPC

Erkennung empfangen auf LEAF-1-vPC	Erkennung gesendet von LEAF-1-vPC

Erkennung empfangen auf DHCP-Server

DCHP-Angebot von DCHP-Server gesendet

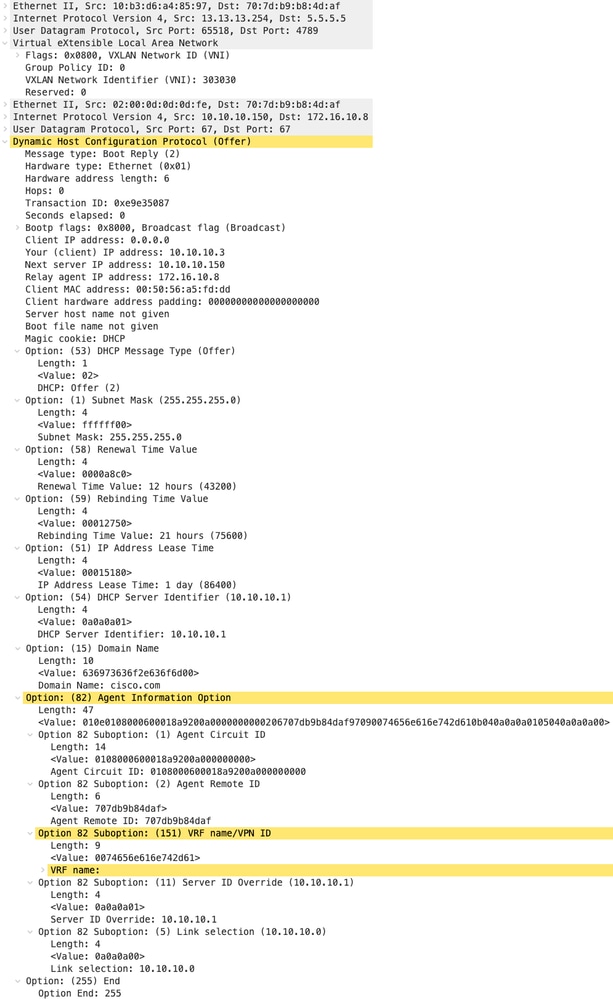

DHCP-Angebot für LEAF-2-vPC

Angebot erhalten bei LEAF-2-vPC	Angebot gesendet von LEAF-2-vPC

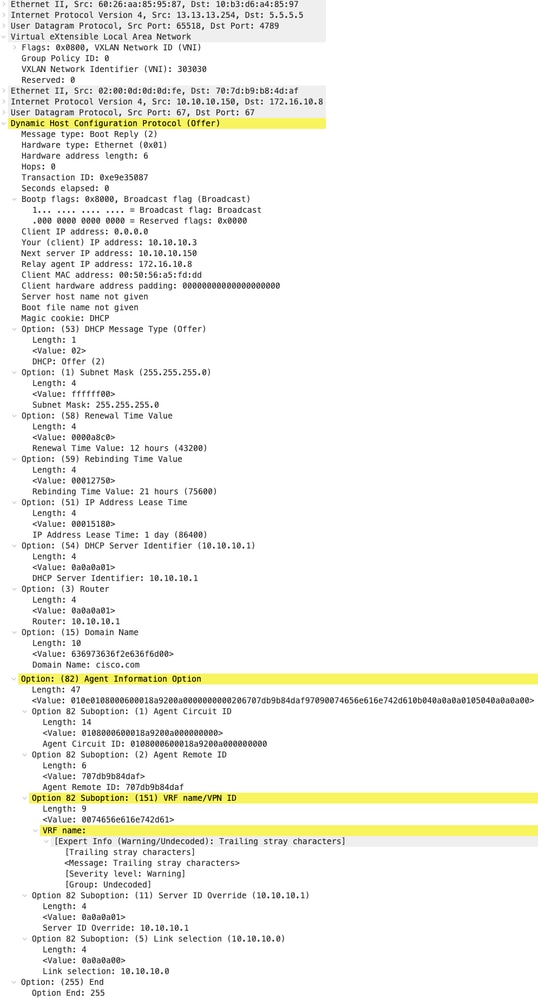

DHCP-Angebot vPC SPINE

Angebot erhalten auf SPINE	Angebot gesendet von SPINE

DHCP-Angebot auf LEAF-1

Auf LEAF-1 empfangenes Angebot	Senden auf LEAF-1

DHCP-Angebot empfangen auf HOST-1

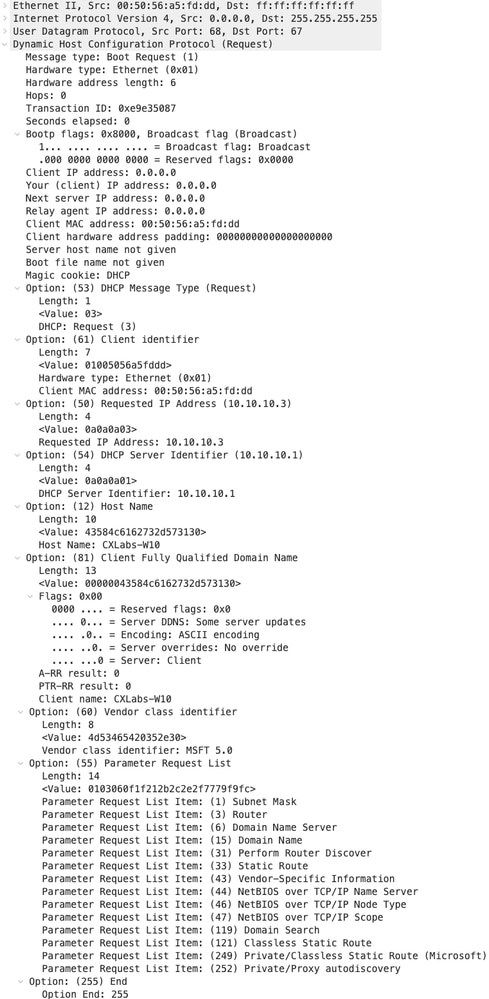

Anfrage gesendet von HOST-1

Anfrage zu LEAF-1

Anfrage erhalten auf LEAF-1	Anfrage gesendet von LEAF-1

Anfrage zu SPINE

Anfrage erhalten auf SPINE	Anfrage gesendet von SPINE

Anforderung auf LEAF-2-vPC

Empfangen von PCd auf LEAF-2-vPC anfordern	Anforderung wird von vPCAF-2-vPC gesendet

Anfrage auf DHCP-Server empfangen

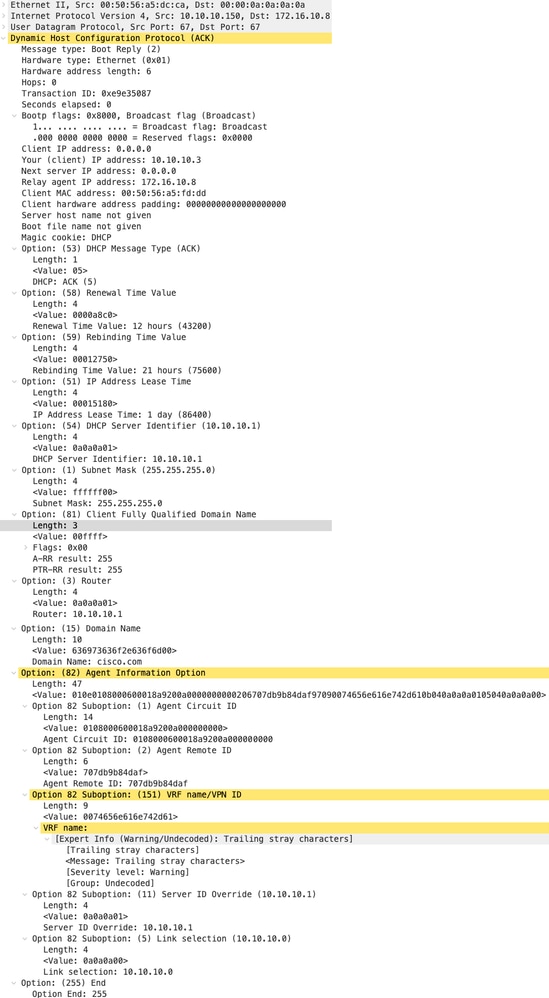

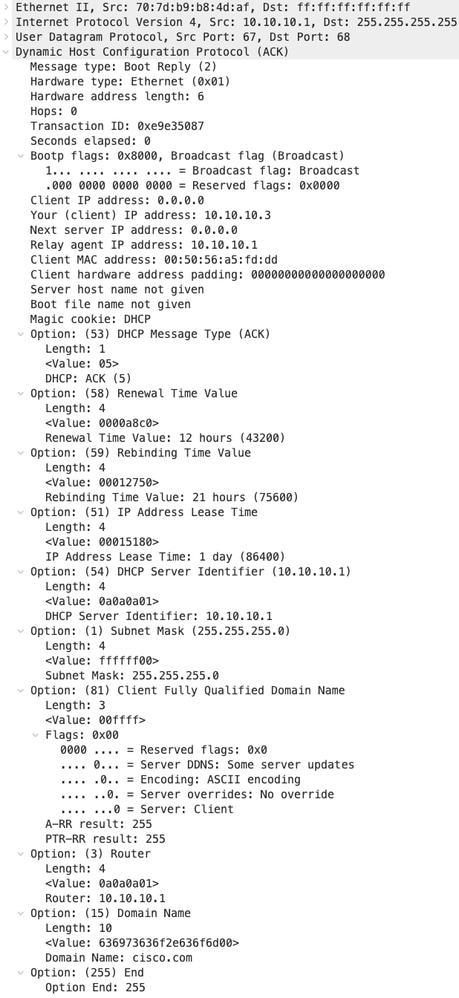

ACK gesendet vom DHCP-Server

ACK auf LEAF-2-vPC

ACK empfangen auf LEAF-2-vPC	ACK gesendet von LEAF-2-vPC

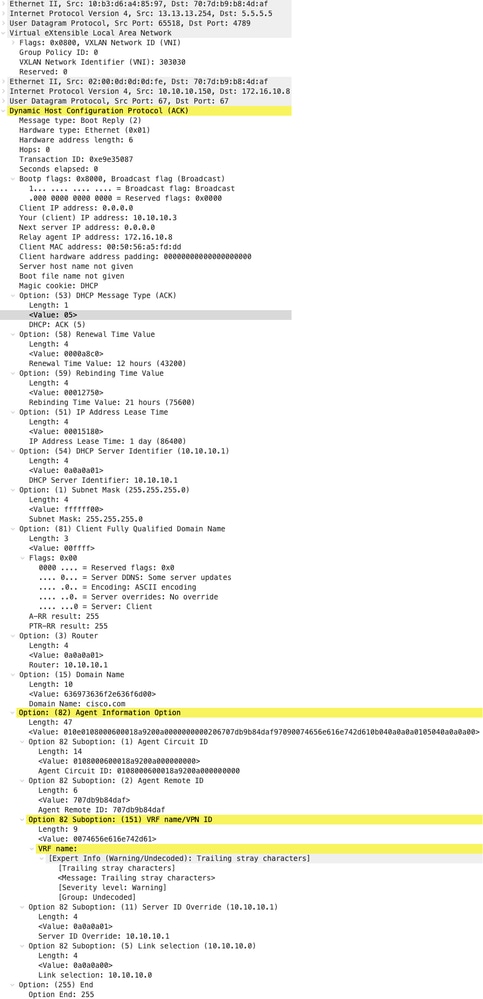

ACK on SPINE

ACK empfangen auf SPINE	ACK gesendet von SPINE

ACK auf LEAF-1

ACK empfangen auf LEAF-1	ACK gesendet von LEAF-1

ACK auf HOST-1

Zugehörige Informationen

Konfigurieren des VXLAN-BGP-EVPN

Konfigurieren von VXLAN

Fehlerbehebung bei DHCP-bezogenen Problemen auf dem Nexus 9000

Cisco Nexus Serie 9000 NX-OS VXLAN Konfigurationsleitfaden, Version 10.4(x)
