Konfigurieren von IKEv1-IPsec-Site-to-Site-Tunneln mit dem ASDM oder der CLI auf der ASA

Einleitung

In diesem Dokument wird beschrieben, wie ein Internet Key Exchange Version 1 (IKEv1) IPsec-Site-to-Site-Tunnel zwischen einer Cisco 5515-X Series Adaptive Security Appliance (ASA) mit der Softwareversion 9.2.x und einer Cisco 5510 Series ASA mit der Softwareversion 8.2.x konfiguriert wird.

Voraussetzungen

Anforderungen

Cisco empfiehlt, dass Sie über Kenntnisse in folgenden Bereichen verfügen:

• Die End-to-End-IP-Verbindung muss hergestellt werden.
• Diese Protokolle müssen zugelassen sein:

  1. User Datagram Protocol (UDP) 500 und 4500 für die IPsec-Kontrollebene
  2. Encapsulating Security Payload (ESP) IP Protocol 50 für die IPsec-Datenebene

Verwendete Komponenten

Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:

• Cisco ASA der Serie 5510 mit Softwareversion 8.2
• Cisco 5515-X ASA mit der Softwareversion 9.2

Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die möglichen Auswirkungen aller Befehle verstehen.

Konfigurieren

In diesem Abschnitt wird beschrieben, wie Sie den Site-to-Site-VPN-Tunnel mithilfe des ASDM-VPN-Assistenten (Adaptive Security Device Manager) oder über die CLI konfigurieren.

Netzwerkdiagramm

Diese Topologie wird für die Beispiele im gesamten Dokument verwendet:

Konfiguration über den ASDM VPN Wizard

Führen Sie die folgenden Schritte aus, um den Site-to-Site-VPN-Tunnel mithilfe des ASDM-Assistenten einzurichten:

1. Öffnen Sie den ASDM, und navigieren Sie zu  Wizards > VPN Wizards > Site-to-site VPN Wizard.




2. Klicken Sie auf   Next sobald Sie die Startseite des Assistenten erreichen.



   Hinweis: Die neuesten ASDM-Versionen bieten einen Link zu einem Video, in dem diese Konfiguration erläutert wird.

3. Konfigurieren Sie die IP-Adresse des Peers. In diesem Beispiel ist die Peer-IP-Adresse für Standort B auf 192.168.1.1 festgelegt. Wenn Sie die Peer-IP-Adresse an Standort A konfigurieren, muss sie in 172.16.1.1 geändert werden. Die Schnittstelle, über die das Remote-Ende erreicht werden kann, wird ebenfalls angegeben. Klicken Sie auf   Next nach Abschluss.

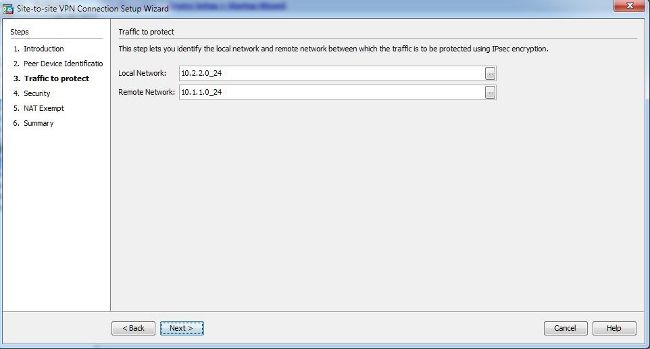

4. Konfigurieren der lokalen und Remote-Netzwerke (Datenverkehrsquelle und -ziel) Dieses Bild zeigt die Konfiguration für Standort B (das Gegenteil trifft auf Standort A zu).




5. Konfigurieren Sie auf der Seite Sicherheit den vorinstallierten Schlüssel (er muss auf beiden Seiten übereinstimmen). Klicken Sie auf   Next nach Abschluss.




6. Konfigurieren Sie die Quellschnittstelle für den Datenverkehr auf der ASA. Der ASDM erstellt automatisch die Network Address Translation (NAT)-Regel auf Basis der ASA-Version und überträgt diese an die restliche Konfiguration im letzten Schritt.

   Hinweis: In diesem Beispiel ist "inside" die Quelle für den Datenverkehr.




7. Der Assistent bietet nun eine Zusammenfassung der Konfiguration, die per Push an die ASA gesendet wird. Überprüfen und überprüfen Sie die Konfigurationseinstellungen, und klicken Sie dann auf  Finish.



Konfiguration über die CLI

In diesem Abschnitt wird beschrieben, wie der IKEv1-IPsec-Site-to-Site-Tunnel über die CLI konfiguriert wird.

Konfigurieren von Standort B für ASA Version 8.4 und höher

In der ASA-Version 8.4 und höher wurde die Unterstützung für IKEv1 und Internet Key Exchange Version 2 (IKEv2) eingeführt.

Tipp: Weitere Informationen zu den Unterschieden zwischen den beiden Versionen finden Sie im Abschnitt Warum auf IKEv2 migrieren? des Dokuments Swift Migration of IKEv1 to IKEv2 L2L Tunnel Configuration on ASA 8.4 Code Cisco.

Tipp: Ein IKEv2-Konfigurationsbeispiel mit der ASA finden Sie im Cisco Dokument Site-to-Site IKEv2 Tunnel between ASA and Router Configuration Example.

Phase 1 (IKEv1)

Führen Sie die folgenden Schritte für die Konfiguration von Phase 1 aus:

1. Geben Sie diesen Befehl in die CLI ein, um IKEv1 auf der externen Schnittstelle zu aktivieren:



   crypto ikev1 enable outside

2. Erstellen Sie eine IKEv1-Richtlinie, die die Algorithmen/Methoden für Hashing, Authentifizierung, Diffie-Hellman-Gruppe, Lebensdauer und Verschlüsselung definiert:



   crypto ikev1 policy 1
   !The 1 in the above command refers to the Policy suite priority
    (1 highest, 65535 lowest)
     authentication pre-share
     encryption aes
     hash sha
     group 2
     lifetime 86400

3. Erstellen Sie eine Tunnelgruppe unter den IPsec-Attributen, und konfigurieren Sie die Peer-IP-Adresse und den vorinstallierten Tunnelschlüssel:



   tunnel-group 192.168.1.1 type ipsec-l2l
   tunnel-group 192.168.1.1 ipsec-attributes
    ikev1 pre-shared-key cisco
    ! Note the IKEv1 keyword at the beginning of the pre-shared-key command.

Phase 2 (IPsec)

Führen Sie die folgenden Schritte für die Konfiguration von Phase 2 aus:

1. Erstellen Sie eine Zugriffsliste, die den zu verschlüsselnden und zu tunnelnden Datenverkehr definiert. In diesem Beispiel ist der Datenverkehr von Interesse der Datenverkehr aus dem Tunnel, der vom Subnetz 10.2.2.0 an 10.1.1.0 stammt. Sie kann mehrere Einträge enthalten, wenn zwischen den Standorten mehrere Subnetze vorhanden sind.

   In Version 8.4 und höher können Objekte oder Objektgruppen erstellt werden, die als Container für Netzwerke, Subnetze, Host-IP-Adressen oder mehrere Objekte dienen. Erstellen Sie zwei Objekte mit den lokalen und den Remote-Subnetzen, und verwenden Sie sie sowohl für die Crypto Access Control List (ACL)- als auch für die NAT-Anweisungen.



   object network 10.2.2.0_24
    subnet 10.2.2.0 255.255.255.0
   object network 10.1.1.0_24
    subnet 10.1.1.0 255.255.255.0

   access-list 100 extended permit ip object 10.2.2.0_24 object 10.1.1.0_24

2. Konfigurieren Sie den Transformationssatz (TS), der das Schlüsselwort enthalten muss.  IKEv1. Auch am Remote-Ende muss ein identischer TS erstellt werden.



   crypto ipsec ikev1 transform-set myset esp-aes esp-sha-hmac

3. Konfigurieren Sie die Crypto Map, die folgende Komponenten enthält:

   • Die Peer-IP-Adresse
   • Die definierte Zugriffsliste, die den relevanten Datenverkehr enthält
   • TS
   • Eine optionale PFS-Einstellung (Perfect Forward Secrecy), die ein neues Paar Diffie-Hellman-Schlüssel erstellt, die zum Schutz der Daten verwendet werden (beide Seiten müssen PFS-fähig sein, bevor Phase 2 aktiviert wird).


4. Wenden Sie die Crypto Map auf die externe Schnittstelle an:



   crypto map outside_map 20 match address 100
   crypto map outside_map 20 set peer 192.168.1.1
   crypto map outside_map 20 set ikev1 transform-set myset
   crypto map outside_map 20 set pfs
   crypto map outside_map interface outside

NAT-Ausnahme

Stellen Sie sicher, dass der VPN-Datenverkehr keiner anderen NAT-Regel unterliegt. Dies ist die verwendete NAT-Regel:



nat (inside,outside) 1 source static 10.2.2.0_24 10.2.2.0_24 destination static
 10.1.1.0_24 10.1.1.0_24 no-proxy-arp route-lookup

Hinweis: Wenn mehrere Subnetze verwendet werden, müssen Sie Objektgruppen mit allen Quell- und Zielsubnetzen erstellen und diese in der NAT-Regel verwenden.



object-group  network 10.x.x.x_SOURCE
 network-object  10.4.4.0 255.255.255.0
 network-object  10.2.2.0 255.255.255.0

object network 10.x.x.x_DESTINATION
 network-object  10.3.3.0 255.255.255.0
 network-object  10.1.1.0 255.255.255.0

nat (inside,outside) 1 source static 10.x.x.x_SOURCE 10.x.x.x_SOURCE destination
 static 10.x.x.x_DESTINATION  10.x.x.x_DESTINATION no-proxy-arp route-lookup

Vollständige Beispielkonfiguration

Nachfolgend finden Sie die vollständige Konfiguration für Standort B:

crypto ikev1 enable outside

crypto ikev1 policy 10
 authentication pre-share
 encryption aes
 hash sha
 group 2
 lifetime 86400

tunnel-group 192.168.1.1 type ipsec-l2l
tunnel-group 192.168.1.1 ipsec-attributes
 ikev1 pre-shared-key cisco
 !Note the IKEv1 keyword at the beginning of the pre-shared-key command.

object network 10.2.2.0_24
 subnet 10.2.2.0 255.255.255.0
object network 10.1.1.0_24
 subnet 10.1.1.0 255.255.255.0

access-list 100 extended permit ip object 10.2.2.0_24 object 10.1.1.0_24

crypto ipsec ikev1 transform-set myset esp-aes esp-sha-hmac

crypto map outside_map 20 match address 100
crypto map outside_map 20 set peer 192.168.1.1
crypto map outside_map 20 set ikev1 transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

nat (inside,outside) 1 source static 10.2.2.0_24 10.2.2.0_24 destination static
 10.1.1.0_24 10.1.1.0_24 no-proxy-arp route-lookup

Konfigurieren von Standort A für ASA Version 8.2 und frühere Versionen

In diesem Abschnitt wird die Konfiguration von Standort A für ASA Version 8.2 und frühere Versionen beschrieben.

Phase 1 (ISAKMP)

Führen Sie die folgenden Schritte für die Konfiguration von Phase 1 aus:

1. Geben Sie diesen Befehl in die CLI ein, um ISAKMP (Internet Security Association and Key Management Protocol) auf der externen Schnittstelle zu aktivieren:



   crypto isakmp enable outside

   Hinweis: Da mehrere Versionen von IKE (IKEv1 und IKEv2) nicht mehr unterstützt werden, wird ISAKMP verwendet, um auf Phase 1 zu verweisen.

2. Erstellen Sie eine ISAKMP-Richtlinie, die die Algorithmen/Methoden definiert, die für Phase 1 verwendet werden sollen.



   Hinweis: In dieser Beispielkonfiguration wird das Schlüsselwort  IKEv1 von Version 9.x wird ersetzt durch  ISAKMP.

   crypto isakmp policy 1
     authentication pre-share
     encryption aes
     hash sha
     group 2
     lifetime 86400

3. Erstellen Sie eine Tunnelgruppe für die Peer-IP-Adresse (externe IP-Adresse 5515) mit dem vorinstallierten Schlüssel:



    tunnel-group 172.16.1.1 type ipsec-l2l
    tunnel-group 172.16.1.1 ipsec-attributes
     pre-shared-key cisco

Phase 2 (IPsec)

Führen Sie die folgenden Schritte für die Konfiguration von Phase 2 aus:

1. Ähnlich wie bei der Konfiguration in Version 9.x müssen Sie eine erweiterte Zugriffsliste erstellen, um den gewünschten Datenverkehr zu definieren.



   access-list 100 extended permit ip 10.1.1.0 255.255.255.0
    10.2.2.0 255.255.255.0

2. Definieren Sie einen TS, der alle verfügbaren Verschlüsselungs- und Hashing-Algorithmen enthält (die angebotenen Probleme haben ein Fragezeichen). Stellen Sie sicher, dass sie mit der Konfiguration auf der anderen Seite übereinstimmt.



   crypto ipsec transform-set myset esp-aes esp-sha-hmac

3. Konfigurieren Sie eine Crypto Map, die folgende Komponenten enthält:

   • Die Peer-IP-Adresse
   • Die definierte Zugriffsliste, die den relevanten Datenverkehr enthält
   • TS
   • Eine optionale PFS-Einstellung, die ein neues Paar Diffie-Hellman-Schlüssel erstellt, die zum Schutz der Daten verwendet werden (beide Seiten müssen PFS-fähig sein, damit Phase 2 aktiviert wird).
4. Wenden Sie die Crypto Map auf die externe Schnittstelle an:



   crypto map outside_map 20 set peer 172.16.1.1
   crypto map outside_map 20 match address 100
   crypto map outside_map 20 set transform-set myset
   crypto map outside_map 20 set pfs
   crypto map outside_map interface outside

NAT-Ausnahme

Erstellen Sie eine Zugriffsliste, die den Verkehr definiert, der von den NAT-Prüfungen ausgenommen werden soll. In dieser Version ähnelt sie der Zugriffsliste, die Sie für den gewünschten Datenverkehr definiert haben:

access-list nonat line 1 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0  255.255.255.0

Wenn mehrere Subnetze verwendet werden, fügen Sie derselben Zugriffsliste eine weitere Zeile hinzu:

access-list nonat line 1 extended permit ip 10.3.3.0 255.255.255.0
 10.4.4.0 255.255.255.0

Die Zugriffsliste wird mit der NAT verwendet, wie hier gezeigt:

nat (inside) 0 access-list nonat

Hinweis: Das "inside" bezieht sich auf den Namen der internen Schnittstelle, an der die ASA den Datenverkehr empfängt, der mit der Zugriffsliste übereinstimmt.

Vollständige Beispielkonfiguration

Nachfolgend finden Sie die vollständige Konfiguration für Standort A:

crypto isakmp enable outside
crypto isakmp policy 10
 authentication pre-share
 encryption aes
 hash sha
 group 2
 lifetime 86400

tunnel-group 172.16.1.1 type ipsec-l2l
tunnel-group 172.16.1.1 ipsec-attributes
 pre-shared-key cisco

access-list 100 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0 255.255.255.0
crypto ipsec transform-set myset esp-aes esp-sha-hmac

crypto map outside_map 20 set peer
crypto map outside_map 20 match address 100
crypto map outside_map 20 set transform-set myset
crypto map outside_map 20 set pfs
crypto map outside_map interface outside

access-list nonat line 1 extended permit ip 10.1.1.0 255.255.255.0
 10.2.2.0  255.255.255.0

nat (inside) 0 access-list nonat

Gruppenrichtlinie

Gruppenrichtlinien werden verwendet, um spezifische Einstellungen für den Tunnel zu definieren. Diese Richtlinien werden zusammen mit der Tunnelgruppe verwendet.

Die Gruppenrichtlinie kann entweder als intern definiert werden, d. h., die Attribute werden von den Attributen abgefragt, die auf der ASA definiert sind, oder sie kann als extern definiert werden, wobei die Attribute von einem externen Server abgefragt werden. Mit diesem Befehl wird die Gruppenrichtlinie definiert:

group-policy SITE_A internal

Hinweis: Sie können mehrere Attribute in der Gruppenrichtlinie definieren. Eine Liste aller möglichen Attribute finden Sie im Abschnitt Configuring Group Policies (Konfigurieren von Gruppenrichtlinien) der Selected ASDM VPN Configuration Procedures for the Cisco ASA 5500 Series, Version 5.2.

Optionale Gruppenrichtlinienattribute

Die Fehlermeldung  vpn-tunnel-protocol legt den Tunneltyp fest, auf den diese Einstellungen angewendet werden müssen. In diesem Beispiel wird IPsec verwendet:

vpn-tunnel-protocol ?
  group-policy mode commands/options:
  IPSec       IP Security Protocol
  l2tp-ipsec  L2TP using IPSec for security
  svc         SSL VPN Client
  webvpn      WebVPN

vpn-tunnel-protocol ipsec - Versions 8.2 and prior
vpn-tunnel-protocol ikev1 - Version 8.4 and later

Sie haben die Möglichkeit, den Tunnel so zu konfigurieren, dass er inaktiv bleibt (kein Datenverkehr) und nicht ausfällt. Um diese Option zu konfigurieren, müssen Sie  vpn-idle-timeout -Attributwert muss Minuten dauern, oder Sie können den Wert auf  none, was bedeutet, dass der Tunnel nie abwärts geht.

Hier ein Beispiel:

group-policy SITE_A attributes
 vpn-idle-timeout ?
 group-policy mode commands/options:
 <1-35791394>  Number of minutes
 none   IPsec VPN: Disable timeout and allow an unlimited idle period;

Die Fehlermeldung  default-group-policy definiert die Gruppenrichtlinie, die verwendet wird, um bestimmte Richtlinieneinstellungen für den erstellten Tunnel zu übertragen. Die Standardeinstellungen für die Optionen, die Sie nicht in der Gruppenrichtlinie definiert haben, stammen aus einer globalen Standardgruppenrichtlinie:

tunnel-group 172.16.1.1 general-attributes
 default-group-policy SITE_A

Überprüfung

Überprüfen Sie anhand der Informationen in diesem Abschnitt, ob Ihre Konfiguration ordnungsgemäß funktioniert.

ASDM

Um den Tunnelstatus vom ASDM aus anzuzeigen, navigieren Sie zu  Monitoring > VPN. Diese Informationen werden bereitgestellt:

• Die Peer-IP-Adresse
• Das Protokoll, das zum Erstellen des Tunnels verwendet wird.
• Der verwendete Verschlüsselungsalgorithmus
• Der Zeitpunkt, zu dem der Tunnel hochgefahren wurde, und die Betriebszeit
• Die Anzahl der empfangenen und übertragenen Pakete

Tipp: Klicken  Refresh um die neuesten Werte anzuzeigen, da die Daten nicht in Echtzeit aktualisiert werden.

CLI

In diesem Abschnitt wird beschrieben, wie Sie Ihre Konfiguration über die CLI überprüfen.

Phase 1

Geben Sie diesen Befehl in die CLI ein, um die Phase 1-Konfiguration auf Seite von Standort B (5515) zu überprüfen:

show crypto ikev1 sa

Active SA: 1
   Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
Total IKE SA: 1

1   IKE Peer: 192.168.1.1
    Type    : L2L             Role    : initiator
    Rekey   : no              State   : MM_ACTIVE

Geben Sie diesen Befehl in die CLI ein, um die Phase-1-Konfiguration auf Seite von Standort A (5510) zu überprüfen:

show crypto isakmp sa

Active SA: 1
   Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
Total IKE SA: 1

1   IKE Peer: 172.16.1.1
    Type    : L2L             Role    : initiator
    Rekey   : no              State   : MM_ACTIVE

Phase 2

Die Fehlermeldung  show crypto ipsec sa zeigt die IPsec-SAs an, die zwischen den Peers erstellt werden. Der verschlüsselte Tunnel wird für den Datenverkehr zwischen den Netzwerken 10.1.1.0 und 10.2.2.0 zwischen den IP-Adressen 192.168.1.1 und 172.16.1.1 erstellt. Hier sehen Sie die beiden ESP-SAs, die für den ein- und ausgehenden Datenverkehr erstellt wurden. Der Authentication Header (AH) wird nicht verwendet, da keine AH-SAs vorhanden sind.

Geben Sie diesen Befehl in die CLI ein, um die Phase-2-Konfiguration auf Seite von Standort B (5515) zu überprüfen:

interface: FastEthernet0
Crypto map tag: outside_map, local addr. 172.16.1.1
 local ident (addr/mask/prot/port): (10.2.2.0/255.255.255.0/0/0)
 remote ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
 current_peer: 192.168.1.1
   PERMIT, flags={origin_is_acl,}
  #pkts encaps: 20, #pkts encrypt: 20, #pkts digest 20
  #pkts decaps: 20, #pkts decrypt: 20, #pkts verify 20
  #pkts compressed: 0, #pkts decompressed: 0
  #pkts not compressed: 0, #pkts compr. failed: 0,
  #pkts decompress failed: 0, #send errors 0, #recv errors 0
   local crypto endpt.: 172.16.1.1, remote crypto endpt.: 172.16.1.1
   path mtu 1500, media mtu 1500
   current outbound spi: 3D3
   inbound esp sas:
    spi: 0x136A010F(325714191)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      slot: 0, conn id: 3442, flow_id: 1443, crypto map: outside_map
      sa timing: remaining key lifetime (k/sec): (4608000/52)
      IV size: 8 bytes
      replay detection support: Y
   inbound ah sas:
   inbound pcp sas:
   inbound pcp sas:
   outbound esp sas:
    spi: 0x3D3(979)
      transform: esp-aes esp-sha-hmac ,
      in use settings ={Tunnel, }
      slot: 0, conn id: 3443, flow_id: 1444, crypto map: outside_map
      sa timing: remaining key lifetime (k/sec): (4608000/52)
      IV size: 8 bytes
      replay detection support: Y
   outbound ah sas:
   outbound pcp sas

Geben Sie diesen Befehl in die CLI ein, um die Phase-2-Konfiguration auf Seite von Standort A (5510) zu überprüfen:

interface: FastEthernet0
   Crypto map tag: outside_map, local addr. 192.168.1.1
  local ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
  remote ident (addr/mask/prot/port): (10.2.2.0/255.255.255.0/0/0)
  current_peer: 172.16.1.1
    PERMIT, flags={origin_is_acl,}
   #pkts encaps: 20, #pkts encrypt: 20, #pkts digest 20
   #pkts decaps: 20, #pkts decrypt: 20, #pkts verify 20
   #pkts compressed: 0, #pkts decompressed: 0
   #pkts not compressed: 0, #pkts compr. failed: 0,
   #pkts decompress failed: 0, #send errors 0, #recv errors 0
    local crypto endpt.: 192.168.1.1, remote crypto endpt.: 172.16.1.1
    path mtu 1500, media mtu 1500
    current outbound spi: 3D3
    inbound esp sas:
     spi: 0x136A010F(325714191)
       transform: esp-aes esp-sha-hmac ,
       in use settings ={Tunnel, }
       slot: 0, conn id: 3442, flow_id: 1443, crypto map: outside_map
       sa timing: remaining key lifetime (k/sec): (4608000/52)
       IV size: 8 bytes
       replay detection support: Y
    inbound ah sas:
    inbound pcp sas:
    inbound pcp sas:
    outbound esp sas:
     spi: 0x3D3(979)
       transform: esp-aes esp-sha-hmac ,
       in use settings ={Tunnel, }
       slot: 0, conn id: 3443, flow_id: 1444, crypto map: outside_map
       sa timing: remaining key lifetime (k/sec): (4608000/52)
       IV size: 8 bytes
       replay detection support: Y
    outbound ah sas:
    outbound pcp sas

Fehlerbehebung

Verwenden Sie die Informationen in diesem Abschnitt, um Konfigurationsprobleme zu beheben.

ASA Version 8.4 und höher

Geben Sie die folgenden Debugbefehle ein, um den Standort des Tunnelausfalls zu bestimmen:

• debug crypto ikev1 127 (Phase 1)
• debug crypto ipsec 127 (Phase 2)



Hier ist ein vollständiges Beispiel für die Debug-Ausgabe:

IPSEC(crypto_map_check)-3: Looking for crypto map matching 5-tuple: Prot=1,
 saddr=10.2.2.1, sport=19038, daddr=10.1.1.1, dport=19038
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 20: matched.
Feb 13 23:48:56 [IKEv1 DEBUG]Pitcher: received a key acquire message, spi 0x0
IPSEC(crypto_map_check)-3: Looking for crypto map matching 5-tuple: Prot=1,
 saddr=10.2.2.1, sport=19038, daddr=10.1.1.1, dport=19038
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 20: matched.
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE Initiator: New Phase 1, Intf NP
 Identity Ifc, IKE Peer 192.168.1.1  local Proxy Address 10.2.2.0, remote Proxy
 Address 10.1.1.0,  Crypto map (outside_map) Feb 13 23:48:56 [IKEv1 DEBUG]IP =
 192.168.1.1, constructing ISAKMP SA payload Feb 13 23:48:56 [IKEv1 DEBUG]IP =
 192.168.1.1, constructing NAT-Traversal VID ver 02 payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Traversal VID
 ver 03 payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Traversal VID
 ver RFC payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing Fragmentation VID +
 extended capabilities payload
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + NONE (0) total length : 172
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0) total
 length : 132
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Oakley proposal is acceptable
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received NAT-Traversal ver 02 VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Fragmentation VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, IKE Peer included IKE
 fragmentation capability flags:  Main Mode: True  Aggressive Mode:  True
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing ke payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing Cisco Unity
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing xauth V6
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Send IOS VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Constructing ASA spoofing IOS
 Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Send Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, constructing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR
 (13) + VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing ke payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing ISA_KE payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]?IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Cisco Unity client VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received xauth V6 VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Processing VPN3000/ASA spoofing
 IOS Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Received Altiga/Cisco
 VPN3000/Cisco ASA GW VID
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing NAT-Discovery payload
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, processing NAT-Discovery payload
!
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, computing NAT Discovery hash
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Connection landed on tunnel_group
 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]!Group = 192.168.1.1, IP = 192.168.1.1, Generating
 keys for Initiator...
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, constructing
 ID payload
Feb 13 23:48:56 [IKEv1 DEBUG]!Group = 192.168.1.1, IP = 192.168.1.1, constructing
 hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Computing
 hash for ISAKMP
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Constructing IOS keep alive
 payload: proposal=32767/32767 sec.
!
Success rate is 80 percent (4/5), round-trip min/avg/max = 1/3/10 ms
ciscoasa# Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing dpd vid payload
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=0)
 with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) +
 NONE (0) total length : 96
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, Automatic NAT
 Detection Status: Remote end is NOT behind a NAT device This end is NOT behind
 a NAT device
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=0)
 with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) +
 NONE (0) total length : 96
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, processing
 ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR ID received 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Computing
 hash for ISAKMP
Feb 13 23:48:56 [IKEv1 DEBUG]IP = 192.168.1.1, Processing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, processing
 VID payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Received
 DPD VID
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Connection landed on tunnel_group
 192.168.1.1
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Oakley
 begin quick mode
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1, IKE
 Initiator starting QM: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, PHASE 1 COMPLETED
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, Keep-alive type for this connection: DPD
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Starting P1
 rekey timer: 73440 seconds.
IPSEC: New embryonic SA created @ 0x75298588,
   SCB: 0x75C34F18,
   Direction: inbound
   SPI      : 0x03FC9DB7
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 IKE got SPI from key engine: SPI = 0x03fc9db7
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 oakley constucting quick mode
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing blank hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing IPSec SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing IPSec nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 constructing proxy ID
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Transmitting Proxy Id:
   Local subnet:  10.2.2.0  mask 255.255.255.0 Protocol 0  Port 0
   Remote subnet: 10.1.1.0  Mask 255.255.255.0 Protocol 0  Port 0
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 IKE Initiator sending Initial Contact
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1,
 IP = 192.168.1.1, constructing qm hash payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1,
 IP = 192.168.1.1, IKE Initiator sending 1st QM pkt: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) +
 NOTIFY (11) + NONE (0) total length : 200
Feb 13 23:48:56 [IKEv1]IKE Receiver: Packet received on 172.16.1.1:500
 from 192.168.1.1:500
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE RECEIVED Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE (0)
 total length : 172
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing hash payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing SA payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing nonce payload
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.2.2.0--255.255.255.0
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 processing ID payload
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.1.1.0--255.255.255.0
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 loading all IPSEC SAs
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Generating Quick Mode Key!
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 NP encrypt rule look up for crypto map outside_map 20 matching ACL
 100: returned cs_id=6ef246d0; encrypt_rule=752972d0;
 tunnelFlow_rule=75ac8020
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1,
 Generating Quick Mode Key!
IPSEC: New embryonic SA created @ 0x6f0e03f0,
   SCB: 0x75B6DD00,
   Direction: outbound
   SPI      : 0x1BA0C55C
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
IPSEC: Completed host OBSA update, SPI 0x1BA0C55C
IPSEC: Creating outbound VPN context, SPI 0x1BA0C55C
   Flags: 0x00000005
   SA   : 0x6f0e03f0
   SPI  : 0x1BA0C55C
   MTU  : 1500 bytes
   VCID : 0x00000000
   Peer : 0x00000000
   SCB  : 0x0B47D387
   Channel: 0x6ef0a5c0
IPSEC: Completed outbound VPN context, SPI 0x1BA0C55C
   VPN handle: 0x0000f614
IPSEC: New outbound encrypt rule, SPI 0x1BA0C55C
   Src addr: 10.2.2.0
   Src mask: 255.255.255.0
   Dst addr: 10.1.1.0
   Dst mask: 255.255.255.0
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 0
   Use protocol: false
   SPI: 0x00000000
   Use SPI: false
IPSEC: Completed outbound encrypt rule, SPI 0x1BA0C55C
   Rule ID: 0x74e1c558
IPSEC: New outbound permit rule, SPI 0x1BA0C55C
   Src addr: 172.16.1.1
   Src mask: 255.255.255.255
   Dst addr: 192.168.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x1BA0C55C
   Use SPI: true
IPSEC: Completed outbound permit rule, SPI 0x1BA0C55C
   Rule ID: 0x6f0dec80
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, NP encrypt rule
 look up for crypto map outside_map 20 matching ACL 100: returned cs_id=6ef246d0;
 encrypt_rule=752972d0; tunnelFlow_rule=75ac8020
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, Security negotiation
 complete for LAN-to-LAN Group (192.168.1.1)  Initiator, Inbound SPI = 0x03fc9db7,
 Outbound SPI = 0x1ba0c55c
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, oakley
 constructing final quick mode
Feb 13 23:48:56 [IKEv1 DECODE]Group = 192.168.1.1, IP = 192.168.1.1, IKE Initiator
 sending 3rd QM pkt: msg id = 4c073b21
Feb 13 23:48:56 [IKEv1]IP = 192.168.1.1, IKE_DECODE SENDING Message (msgid=4c073b21)
 with payloads : HDR + HASH (8) + NONE (0) total length : 76
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, IKE got a KEY_ADD
 msg for SA: SPI = 0x1ba0c55c
IPSEC: New embryonic SA created @ 0x75298588,
   SCB: 0x75C34F18,
   Direction: inbound
   SPI      : 0x03FC9DB7
   Session ID: 0x00004000
   VPIF num  : 0x00000002
   Tunnel type: l2l
   Protocol   : esp
   Lifetime   : 240 seconds
IPSEC: Completed host IBSA update, SPI 0x03FC9DB7
IPSEC: Creating inbound VPN context, SPI 0x03FC9DB7
   Flags: 0x00000006
   SA   : 0x75298588
   SPI  : 0x03FC9DB7
   MTU  : 0 bytes
   VCID : 0x00000000
   Peer : 0x0000F614
   SCB  : 0x0B4707C7
   Channel: 0x6ef0a5c0
IPSEC: Completed inbound VPN context, SPI 0x03FC9DB7
   VPN handle: 0x00011f6c
IPSEC: Updating outbound VPN context 0x0000F614, SPI 0x1BA0C55C
   Flags: 0x00000005
   SA   : 0x6f0e03f0
   SPI  : 0x1BA0C55C
   MTU  : 1500 bytes
   VCID : 0x00000000
   Peer : 0x00011F6C
   SCB  : 0x0B47D387
   Channel: 0x6ef0a5c0
IPSEC: Completed outbound VPN context, SPI 0x1BA0C55C
   VPN handle: 0x0000f614
IPSEC: Completed outbound inner rule, SPI 0x1BA0C55C
   Rule ID: 0x74e1c558
IPSEC: Completed outbound outer SPD rule, SPI 0x1BA0C55C
   Rule ID: 0x6f0dec80
IPSEC: New inbound tunnel flow rule, SPI 0x03FC9DB7
   Src addr: 10.1.1.0
   Src mask: 255.255.255.0
   Dst addr: 10.2.2.0
   Dst mask: 255.255.255.0
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 0
   Use protocol: false
   SPI: 0x00000000
   Use SPI: false
IPSEC: Completed inbound tunnel flow rule, SPI 0x03FC9DB7
   Rule ID: 0x74e1b4a0
IPSEC: New inbound decrypt rule, SPI 0x03FC9DB7
   Src addr: 192.168.1.1
   Src mask: 255.255.255.255
   Dst addr: 172.16.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x03FC9DB7
   Use SPI: true
IPSEC: Completed inbound decrypt rule, SPI 0x03FC9DB7
   Rule ID: 0x6f0de830
IPSEC: New inbound permit rule, SPI 0x03FC9DB7
   Src addr: 192.168.1.1
   Src mask: 255.255.255.255
   Dst addr: 172.16.1.1
   Dst mask: 255.255.255.255
   Src ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Dst ports
     Upper: 0
     Lower: 0
     Op   : ignore
   Protocol: 50
   Use protocol: true
   SPI: 0x03FC9DB7
   Use SPI: true
IPSEC: Completed inbound permit rule, SPI 0x03FC9DB7
   Rule ID: 0x6f0de8d8
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Pitcher:
 received KEY_UPDATE, spi 0x3fc9db7
Feb 13 23:48:56 [IKEv1 DEBUG]Group = 192.168.1.1, IP = 192.168.1.1, Starting
 P2 rekey timer: 24480 seconds.
Feb 13 23:48:56 [IKEv1]Group = 192.168.1.1, IP = 192.168.1.1, PHASE 2
 COMPLETED (msgid=4c073b21)

ASA Version 8.3 und frühere Versionen

Geben Sie die folgenden Debugbefehle ein, um den Standort des Tunnelausfalls zu bestimmen:

• debug crypto isakmp 127 (Phase 1)
• debug crypto ipsec 127 (Phase 2)

Hier ist ein vollständiges Beispiel für die Debug-Ausgabe:

Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 NONE (0) total length : 172
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Oakley proposal is acceptable
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal ver 02 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal ver 03 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received NAT-Traversal RFC VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Fragmentation VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, IKE Peer included IKE fragmentation
 capability flags:  Main Mode:        True  Aggressive Mode:  True
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing IKE SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, IKE SA Proposal # 1, Transform # 1
 acceptable  Matches global IKE entry # 1
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing ISAKMP SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Traversal VID ver
 02 payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing Fragmentation VID +
 extended capabilities payload
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0) total length : 132
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing ke payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing ISA_KE payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Cisco Unity client VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received xauth V6 VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Processing VPN3000/ASA spoofing IOS
 Vendor ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Received Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, processing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing ke payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing Cisco Unity VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing xauth V6 VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Send IOS VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Constructing ASA spoofing IOS Vendor
 ID payload (version: 1.0.0, capabilities: 20000001)
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Send Altiga/Cisco VPN3000/Cisco
 ASA GW VID
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, constructing NAT-Discovery payload
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, computing NAT Discovery hash
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Connection landed on tunnel_group 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating keys
 for Responder...
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
 VENDOR (13) + NAT-D (130) + NAT-D (130) + NONE (0) total length : 304
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0) with
 payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) + NONE (0)
 total length : 96
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1, ID_IPV4_ADDR
 ID received 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Computing
 hash for ISAKMP
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Processing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 VID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Received DPD VID
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Automatic NAT Detection
 Status:     Remote end is NOT behind a NAT device     This   end is NOT behind
 a NAT device
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Connection landed on tunnel_group 172.16.1.1
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing ID payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 Computing hash for ISAKMP
Feb 13 04:19:53 [IKEv1 DEBUG]: IP = 172.16.1.1, Constructing IOS keep alive payload:
 proposal=32767/32767 sec.
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 constructing dpd vid payload
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0) with
 payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) + NONE (0)
 total length : 96
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, PHASE 1 COMPLETED
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, Keep-alive type for this connection: DPD
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Starting P1
 rekey timer: 82080 seconds.
Feb 13 04:19:53 [IKEv1 DECODE]: IP = 172.16.1.1, IKE Responder starting QM: msg id =
 4c073b21
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) +
 ID (5) + NOTIFY (11) + NONE (0) total length : 200
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.2.2.0--255.255.255.0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Received remote IP
 Proxy Subnet data in ID Payload:   Address 10.2.2.0, Mask 255.255.255.0,
 Protocol 0, Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1,
 processing ID payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1,
 ID_IPV4_ADDR_SUBNET ID received--10.1.1.0--255.255.255.0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Received local IP
 Proxy Subnet data in ID Payload:   Address 10.1.1.0, Mask 255.255.255.0,
 Protocol 0, Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 notify payload
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, QM IsRekeyed old sa
 not found by addr
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Static Crypto Map
 check, checking map = outside_map, seq = 20...
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Static Crypto Map
 check, map outside_map, seq = 20 is a successful match
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, IKE Remote Peer
 configured for crypto map: outside_map
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 IPSec SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IPSec SA
 Proposal # 1, Transform # 1 acceptable  Matches global IPSec SA entry # 20
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, IKE: requesting SPI!
IPSEC: New embryonic SA created @ 0xAB5C63A8,
    SCB: 0xABD54E98,
    Direction: inbound
    SPI      : 0x1BA0C55C
    Session ID: 0x00004000
    VPIF num  : 0x00000001
    Tunnel type: l2l
    Protocol   : esp
    Lifetime   : 240 seconds
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IKE got SPI
 from key engine: SPI = 0x1ba0c55c
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, oakley
 constucting quick mode
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 blank hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 IPSec SA payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 IPSec nonce payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 proxy ID
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Transmitting
 Proxy Id:
   Remote subnet: 10.2.2.0  Mask 255.255.255.0 Protocol 0  Port 0
   Local subnet:  10.1.1.0  mask 255.255.255.0 Protocol 0  Port 0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, constructing
 qm hash payload
Feb 13 04:19:53 [IKEv1 DECODE]: Group = 172.16.1.1, IP = 172.16.1.1, IKE Responder
 sending 2nd QM pkt: msg id = 4c073b21
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE SENDING Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) +
 ID (5) + NONE (0) total length : 172
Feb 13 04:19:53 [IKEv1]: IP = 172.16.1.1, IKE_DECODE RECEIVED Message
 (msgid=4c073b21) with payloads : HDR + HASH (8) + NONE (0) total length : 52
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, processing
 hash payload
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, loading all
 IPSEC SAs
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating
 Quick Mode Key!
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, NP encrypt
 rule look up for crypto map outside_map 20 matching ACL 100: returned
 cs_id=ab9302f0; rule=ab9309b0
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Generating
 Quick Mode Key!
IPSEC: New embryonic SA created @ 0xAB570B58,
    SCB: 0xABD55378,
    Direction: outbound
    SPI      : 0x03FC9DB7
    Session ID: 0x00004000
    VPIF num  : 0x00000001
    Tunnel type: l2l
    Protocol   : esp
    Lifetime   : 240 seconds
IPSEC: Completed host OBSA update, SPI 0x03FC9DB7
IPSEC: Creating outbound VPN context, SPI 0x03FC9DB7
    Flags: 0x00000005
    SA   : 0xAB570B58
    SPI  : 0x03FC9DB7
    MTU  : 1500 bytes
    VCID : 0x00000000
    Peer : 0x00000000
    SCB  : 0x01512E71
    Channel: 0xA7A98400
IPSEC: Completed outbound VPN context, SPI 0x03FC9DB7
    VPN handle: 0x0000F99C
IPSEC: New outbound encrypt rule, SPI 0x03FC9DB7
    Src addr: 10.1.1.0
    Src mask: 255.255.255.0
    Dst addr: 10.2.2.0
    Dst mask: 255.255.255.0
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 0
    Use protocol: false
    SPI: 0x00000000
    Use SPI: false
IPSEC: Completed outbound encrypt rule, SPI 0x03FC9DB7
    Rule ID: 0xABD557B0
IPSEC: New outbound permit rule, SPI 0x03FC9DB7
    Src addr: 192.168.1.1
    Src mask: 255.255.255.255
    Dst addr: 172.16.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x03FC9DB7
    Use SPI: true
IPSEC: Completed outbound permit rule, SPI 0x03FC9DB7
    Rule ID: 0xABD55848
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, NP encrypt rule
 look up for crypto map outside_map 20 matching ACL 100: returned cs_id=ab9302f0;
 rule=ab9309b0
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, Security negotiation
 complete for LAN-to-LAN Group (172.16.1.1)  Responder, Inbound SPI = 0x1ba0c55c,
 Outbound SPI = 0x03fc9db7
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, IKE got a
 KEY_ADD msg for SA: SPI = 0x03fc9db7
IPSEC: Completed host IBSA update, SPI 0x1BA0C55C
IPSEC: Creating inbound VPN context, SPI 0x1BA0C55C
    Flags: 0x00000006
    SA   : 0xAB5C63A8
    SPI  : 0x1BA0C55C
    MTU  : 0 bytes
    VCID : 0x00000000
    Peer : 0x0000F99C
    SCB  : 0x0150B419
    Channel: 0xA7A98400
IPSEC: Completed inbound VPN context, SPI 0x1BA0C55C
    VPN handle: 0x0001169C
IPSEC: Updating outbound VPN context 0x0000F99C, SPI 0x03FC9DB7
    Flags: 0x00000005
    SA   : 0xAB570B58
    SPI  : 0x03FC9DB7
    MTU  : 1500 bytes
    VCID : 0x00000000
    Peer : 0x0001169C
    SCB  : 0x01512E71
    Channel: 0xA7A98400
IPSEC: Completed outbound VPN context, SPI 0x03FC9DB7
    VPN handle: 0x0000F99C
IPSEC: Completed outbound inner rule, SPI 0x03FC9DB7
    Rule ID: 0xABD557B0
IPSEC: Completed outbound outer SPD rule, SPI 0x03FC9DB7
    Rule ID: 0xABD55848
IPSEC: New inbound tunnel flow rule, SPI 0x1BA0C55C
    Src addr: 10.2.2.0
    Src mask: 255.255.255.0
    Dst addr: 10.1.1.0
    Dst mask: 255.255.255.0
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 0
    Use protocol: false
    SPI: 0x00000000
    Use SPI: false
IPSEC: Completed inbound tunnel flow rule, SPI 0x1BA0C55C
    Rule ID: 0xAB8D98A8
IPSEC: New inbound decrypt rule, SPI 0x1BA0C55C
    Src addr: 172.16.1.1
    Src mask: 255.255.255.255
    Dst addr: 192.168.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x1BA0C55C
    Use SPI: true
IPSEC: Completed inbound decrypt rule, SPI 0x1BA0C55C
    Rule ID: 0xABD55CB0
IPSEC: New inbound permit rule, SPI 0x1BA0C55C
    Src addr: 172.16.1.1
    Src mask: 255.255.255.255
    Dst addr: 192.168.1.1
    Dst mask: 255.255.255.255
    Src ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Dst ports
      Upper: 0
      Lower: 0
      Op   : ignore
    Protocol: 50
    Use protocol: true
    SPI: 0x1BA0C55C
    Use SPI: true
IPSEC: Completed inbound permit rule, SPI 0x1BA0C55C
    Rule ID: 0xABD55D48
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Pitcher: received
 KEY_UPDATE, spi 0x1ba0c55c
Feb 13 04:19:53 [IKEv1 DEBUG]: Group = 172.16.1.1, IP = 172.16.1.1, Starting P2 rekey
 timer: 27360 seconds.
Feb 13 04:19:53 [IKEv1]: Group = 172.16.1.1, IP = 172.16.1.1, PHASE 2 COMPLETED
 (msgid=4c073b21)
