تدفق البث المتعدد الأصلي - طراز البث المتعدد لأي مصدر

المقدمة

يصف هذا المستند تدفق الحزمة لنموذج البث المتعدد لأي مصدر (ASM).

معلومات أساسية

يقدم هذا المستند تدفق حزمة التفاصيل لتدفق حزمة البث المتعدد الأصلي وتحليل مخرجاته. يصف هذا الأمر إخراج تحليل التفاصيل وتدفق الحزمة في مستوى التحكم ومستوى إعادة التوجيه.

ASM هو النموذج الذي لا يملك فيه المستلم معرفة المرسل. هذا يعني أنه يمكن أن يستلم حركة مرور من أي مصدر. لا يعلم المستلم إلا بمجموعة البث المتعدد التي يستخدمها المرسل وبروتوكول إدارة مجموعة الإنترنت (IGMP) للاشتراك في تلقي حركة مرور البيانات الموجهة لهذا العنوان.

يتم تغطية كل هذا في هذا المستند:

1. ماذا يحدث عندما يكون المستقبل نشطا.

2. ماذا يحدث عندما يكون المصدر نشطا.

3. ما يحدث عند إستلام السجل عند نقطة الالتقاء (RP).

4. كيف تم تشكيلها (س، ز). حتى موجه الخطوة الأولى (FHR).

5. ما هو المسار الذي يستغرقه تدفق البث المتعدد الأول.

6. ماذا يحدث عندما يستقبل مديران في موجه الخطوة الأخيرة (LHR).

7. كيف يتم تكوين أقصر شجرة مسار (SPT) عبر شجرة مشتركة. تماما ما يحدث وسبب حدوث التحويل.

يتم إستخدام البث المتعدد المستقل عن البروتوكول (PIM) كبروتوكول توجيه للبث المتعدد بين المصدر والمستقبل لإنشاء شجرة البث المتعدد. في ASM، يتم إستخدام إدخال البث المتعدد (*،G) حيث يمثل * أي مصدر ويمثل G مستقبل عنوان مجموعة البث المتعدد الذي يهتم باستلام حركة المرور.

الخطوة 1. عندما يكون المستقبل نشطا، فإنه يرسل رسالة تقرير IGMP

• عند تلقي تعبير اهتمام المستلم، يرسل الموجه المعين (DR) بعد ذلك رسالة انضمام PIM إلى RP لمجموعة البث المتعدد هذه.
• وتعرف رسالة الانضمام هذه باسم (*،G) "انضمام" لأنها تنضم إلى المجموعة G لكافة المصادر إلى هذه المجموعة.
• يتم إنشاء مثيل لحالة شجرة البث المتعدد للمجموعة G في كل موجه (*،G) تنضم إلى الخطوات التي يتم قطعها في إتجاه RP للمجموعة، وفي كل موجه تمر خلاله.

تعتبر LHR موجه الخطوة الأخيرة لأنه يحتوي على العلامة C في إدخال (*،G) مما يعني أنه يحتوي على جهاز إستقبال متصل مباشرة (في الواقع في هذه الحالة هو نفسه باستخدام أمر مجموعة اتصال IGMP).

الخطوة 2. عندما يكون المصدر نشطا

• قبل أن يرسل DR رسالة التسجيل، بإيجاز، عليه مراجعة جدول المسار للتأكد من أنه ليس RP وأنه يحتوي على معلومات مجموعة RP وأن جميع عمليات التحقق تتطلب تمكين PIM بين DR وموجه RP.
• يحتاج كل من نفق FHR و RP إلى تضمين النفق على مستوى البرامج وفك كبسلة.
• توفر رسالة التسجيل مجموعة مصدر المعلومات ووجود المصدر.
• يتم إستخراج حزمة البث المتعدد المغلف ويتحقق RP لمعرفة ما إذا كانت هناك حالة (*،G) لعنوان الوجهة.
• في حالة عدم وجود حالة (*،G)، يتم إرسال إيقاف تسجيل PIM فورا.

الخطوة 3. شجرة النموذج المشتركة

• قبل أن يرسل DR رسالة التسجيل، بإيجاز، عليه مراجعة جدول المسار للتأكد من أنه ليس RP وأنه يحتوي على معلومات مجموعة RP وأن جميع عمليات التحقق تتطلب تمكين PIM بين DR وموجه RP
• يحتاج كل من نفق FHR و RP إلى تضمين النفق على مستوى البرامج وفكبسلة
• توفر رسالة التسجيل مجموعة مصدر المعلومات ووجودها إذا كان المصدر.
• يتم إستخراج حزمة البث المتعدد المغلف ويتحقق RP لمعرفة ما إذا كانت هناك حالة (*،G) لعنوان الوجهة.
• في حالة عدم وجود حالة (*،G)، يتم إرسال إيقاف تسجيل PIM فورا.

الخطوة 4. (S،G) الحزمة التي تصل إلى FHR

• لا يوجد سوى رسالة تسجيل في RP (S،G) PIM Join Travel to FHR. لإنشاء حالة إعادة التوجيه.
• بعد انضمام PIM إليه، أكمل العملية لإنشاء حالة إعادة توجيه أجهزة لتدفق حركة مرور البث المتعدد.
• إذا كان هناك مستمعون (*،g)، يبدأ RP في إنشاء SPT نحو عنوان IP لمصدر البث المتعدد. هذا هو المكان الذي يتم فيه إجراء التحقق من إعادة توجيه المسار العكسي (RPF) لمعرفة واجهة الخادم لإرسال الانضمام إلى PIM.

الخطوة 5. الدفق الأول لحزمة البث المتعدد، الوصول إلى المستقبل عبر الشجرة المشتركة

• يقوم الموجه بإعادة توجيه تدفق البث المتعدد فقط إذا تم إستلامه على واجهة INC /RFP.
• يتم التحقق من عنوان مصدر حزم البث المتعدد مقابل RT للبث الأحادي.
• حدد الواجهة والموجه التالي للبث المتعدد في إتجاه المصدر حيث تم إرسال الربط.

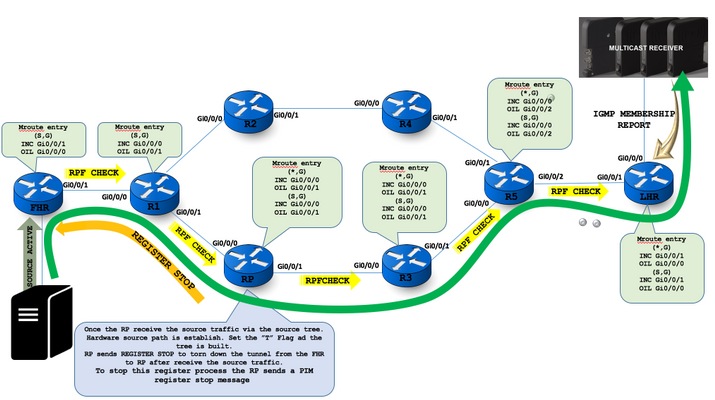

• يعمل RP على الانضمام إلى الشجرة الخاصة بالمصدر ل S، وسيستمر تضمين حزم البيانات إلى RP. عندما تبدأ الحزم من S أيضا في الوصول بشكل طبيعي إلى RP، سيتلقى RP نسختين من كل من هذه الحزم.
• عند هذه النقطة، يبدأ RP في تجاهل النسخة المغلفة من هذه الحزم، ويرسل رسالة تسجيل توقف مرة أخرى إلى DR s لمنع DR من تضمين الحزم دون ضرورة.

• ما إن يستلم ال RP المصدر حركة مرور عبر المصدر شجرة. يتم إنشاء مسار مصدر الأجهزة. ضع العلم "t" وبنيت الشجرة.
• يرسل RP توقف التسجيل لتقسيم النفق من FHR إلى RP بعد تلقي حركة مرور المصدر.
• لإيقاف عملية التسجيل هذه، يرسل RP رسالة إيقاف سجل PIM

الخطوة 6. تتلقى LHR حركة مرور البيانات من SPT وترسل رسالة تشذيب نحو الشجرة المشتركة

بعد إستلام دفقين من حركة مرور البث المتعدد، تبدأ LHR في تلقي حركة المرور من SPT وترسل رسالة تشذيب نحو الشجرة المشتركة.

يعني علم J أن حالة (*،G) المعنية هي تبديل SPT بالموجه الطرفي.

LHR #

(10.0.12.1، 239.1.1.1)، 00:00:38/00:02:21، العلامات: ليجت

  الواجهة الواردة: FastEthernet0/0، RPF nbr 10.0.78.7

  قائمة واجهة الصادر:

    شبكة جيجابت إيثرنت 1/0، الأمام/المتفرق، 00:38/00:02:21

عادة ما يتم العثور على علامة "F" للدول التي تم إنشاؤها على موجه PIM DR - فإنها تشير إلى حالات إعادة التوجيه التي تتوافق مع التدفقات التي تم تسجيلها مع RP. إذا إستمرت علامة "F"، فمن المرجح أن يكون الموجه لديك غير قادر على تلقي رسائل إيقاف تسجيل PIM من RP، وبالتالي هناك مصادر لم يتم تحويلها إلى SPT.
