데이터 시트
Cisco 7604 Router
개요
Cisco 7604 Router는 n x 10 기가비트 이더넷 성능을 제공하는 최소형의 리던던시형 라우터 중 하나입니다. 이 라우터는 Cisco 7600 Series의 일부로서, 서비스 제공업체 에지 및 엔터프라이즈 MAN/WAN 애플리케이션을 위한 더욱 견고해진 고성능 IP/MPLS(Multiprotocol Label Switching) 기능을 제공합니다. 4 슬롯 Cisco 7604 섀시는 컴팩트한 5랙 유닛(5RU) 형태로 최고의 성능을 제공합니다. 고객들은 고가용성과 리던던시를 위한 두 가지 구성 옵션인 단일 수퍼바이저 엔진과 최대 3개의 라인카드, 또는 이중 수퍼바이저 엔진과 최대 2개의 라인카드를 통해 유연성을 확보할 수 있습니다. Cisco 7604는 또한 리던던시형 AC 또는 DC 전원 공급을 통해 가용성을 향상시킵니다(그림 1).
기업 WAN 어그리게이션 또는 서비스 제공업체 환경에 이상적인 Cisco 7604는 업계에서 가장 선도적인 인터페이스(DS-0에서 OC-48/STM-16, 고속 이더넷, 기가비트 이더넷 및 10 기가비트 이더넷) 및 IP Sec(IP Security), 방화벽, SSL(Secure Sockets Layer) VPN, IDS(Intrusion Detection System) 및 DoS(Denial-of-Service) 방지와 같은 서비스 모듈을 제공합니다. Cisco 7604는 또한 새로운 Cisco SPA(Shared Port Adapter)/SIP(SPA Interface Processor) 포트폴리오를 지원하여 슬롯 경제성을 현저하게 향상시킵니다. 뿐만 아니라, Cisco 7500 또는 Cisco 7200 라우터로부터 마이그레이션하고자 하는 고객들에게 포트 어댑터 투자 보호를 제공하는 고급 FlexWAN 모듈을 지원합니다.

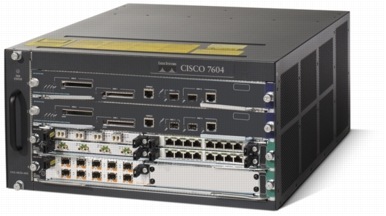

그림 1. Cisco 7604 Router
 |
애플리케이션
유연한 Cisco 7604 Router는 다음과 같은 고성능 애플리케이션에 이상적입니다.
- 하이 엔드 CPE(Customer Premises Equipment)
- 임대 회선(그림 2)
- IP/MPLS 제공업체 에지(그림 2)
- 메트로 이더넷(그림 3)
- 기업 WAN 어그리게이션(그림 4)

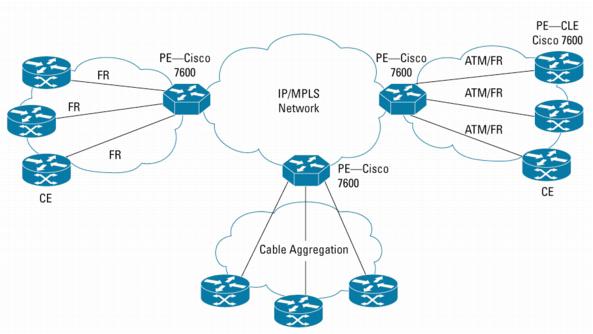

그림 2. 소형 또는 중형 POP - 서비스 제공업체 임대 회선 및 MPLS
 |

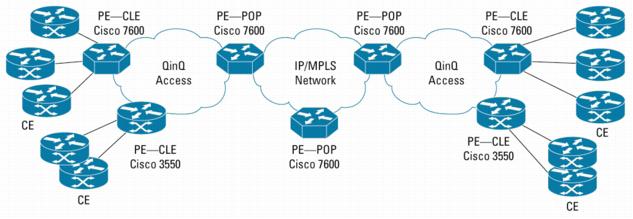

그림 3. 소형 또는 중형 POP - 서비스 제공업체 메트로 이더넷
 |
그림 4. 기업 WAN 어그리게이션
 |
기능 요약
Cisco 7604 섀시 기능
- 5RU(8.75인치) 컴팩트 섀시, 7피트 랙당 최대 9개의 섀시 지원
- 4개의 슬롯(2개의 수퍼바이저 슬롯 및 2개의 인터페이스 슬롯, 또는 3개의 인터페이스과 1개의 수퍼바이저 슬롯)
- 1 + 1 라우트 프로세서 보호 기능
- 1 + 1 전원 공급 장치 보호 옵션, AC 또는 DC
- NEBS(Network Equipment Building System) 레벨 3 준수(사후 최초 고객 배송[FCS])
- 인터페이스 및 전원 터미네이션에 대해 한 방향에서 연결 관리
- Side-to-side airflow
제품 사양
표 1은 Cisco 7604의 사양입니다.
표 1. 제품 사양
| 기능 | 설명 |
|---|---|
| 물리적 사양 | • 5RU (8.75인치) 섀시 • 4슬롯 섀시 • 치수(H x W x D): 8.75 x 17.5 x 21.75 인치(22.225 cm x 44.5 cm x 55.245 cm) • 중량 : 40 lb • 전원 요구 사항 : 110에서 240 VAC, -48에서 -60 VDC • MTBF(Mean Time Between Failure) : 시스템 구성 시 7년 |
| 환경 조건 | • 동작 온도 : 0에서 40°C(32에서 104°F) • 보관 온도 : -20에서 65°C(-4에서 149°F) • 상대 습도, 동작 : 10 ~ 85% 비응축 • 상대 습도, 보관 : 5 ~ 95% 비응축 • 작동 고도 : -500에서 6500 ft |
| 규정 준수 | EMC • FCC Part 15 (CFR 47) Class A • ICES-003 Class A • EN55022 Class A • CISPR22 Class A • AS/NZS 3548 Class A • VCCI Class A • EN55024 • ETS300 386 • EN50082-1 • EN61000-3-2 • EN61000-3-3 규정 준수 • UL 60950 • IEC 60825-1, -2 • IEC 60950 • EN 60950, EN 60825-1, -2 • CAN/CSA-C22.2 No. 60950-00 • AS/NZS 3260-1993 • 21CFR1040 |
| 안전 및 환경 표준 준수 | • GR-63-Core NEBS Level 3 (FCS 후) • GR-1089-Core NEBS Level 3 (FCS 후) • ETSI 300 019 Storage Class 1.1 • ETSI 300 019 Transportation Class 2.3 • ETSI 300 019 Stationary Use Class 3.1 |
| 최소 소프트웨어 릴리스 | • Cisco IOS® Software Release 12.2.18SXE |
주문 정보
주문하려면 시스코 주문홈페이지를 방문하거나 표 2를 참조하십시오.
표 2. 주문 정보
| 섀시 번들 | 설명 |
|---|---|
| 7604-SUP7203B-PS | Cisco Catalyst® 6500 Series/Cisco 7600 Series Supervisor Engine 720 1개와 단일 2700-WAC 전원 공급 장치 1개가 장착된 Cisco 7604, 4 슬롯 섀시(고속 팬 모듈, 장착 키트 및 케이블 가이드 포함). AC 전원 공급 장치는 약간의 추가 비용으로 DC 교체가 가능합니다. 추가 메모리는 옵션입니다. |
| 7604-2SUP7203B-2PS | Supervisor Engine 720-3B 2개와 2700-WAC 전원 공급 장치 2개가 장착된 Cisco 7604, 4 슬롯 섀시(고속 팬 모듈, 장착 키트 및 케이블 가이드 포함). AC 전원 공급 장치는 약간의 추가 비용으로 DC 교체가 가능합니다. 추가 메모리는 옵션입니다. |
| 7604-SUP7203XL-PS | Supervisor Engine 720-3BXL 1 개와 단일 2700-WAC 전원 공급 장치 1 개가 장착된 Cisco 7604, 4 슬롯 섀시 ( 고속 팬 모듈 , 장착 키트 및 케이블 가이드 포함 ). AC 전원 공급 장치는 약간의 추가 비용으로 DC 교체가 가능합니다 . 추가 메모리는 옵션입니다. |
| 7604-2SUP720XL-2PS | Supervisor Engine 720-3BXL 2개와 2700-WAC 전원 공급 장치 2개가 장착된 Cisco 7604, 4 슬롯 섀시(고속 팬 모듈, 장착 키트 및 케이블 가이드 포함). AC 전원 공급 장치는 약간의 추가 비용으로 DC 교체가 가능합니다. 추가 메모리는 옵션입니다. |
| 예비 유닛 | "=" 기호는 예비 주문을 의미합니다. |
| CISCO7604= | Cisco 7604 Router, 장착 키드 및 케이블 가이드 |
| PWR-2700-AC/4= | Cisco 7604용 2700-WAC 전원 공급 장치 |
| PWR-2700-AC/4= | Cisco 7604용 2700-WDC 전원 공급 장치 |
|
CAB-7513ACU |
AC 전원 코드(영국) AC 전원 코드(아르헨티나) AC 전원 코드(남아프리카) AC 전원 코드(스위스) 전원 코드, 250 VAC 16A, straight blade NEMA 6-20 플러그, 미국 전원 코드, 250 VAC 16A, twist lock NEMA L6-20 플러그, 미국 전원 코드, 250 VAC 16A, 유럽 전원 코드, 250 VAC 16A, 국제 규격 AC 전원 코드(스위스) 16A 전원 코드, 250VAC, 16A, 호주 C19 전원 코드, 250VAC, 16A, 이스라엘 AC 전원 코드 북미(110V) Cabinet Jumper 전원 코드, 250 VAC 16A, C20-C19 커넥터 |
| FAN-MOD-4HS= | Cisco 7604섀시용 고속 팬 모듈 |
| KIT-MNTG-CG-4= | Cisco 7604용 장착 키트 및 케이블 가이드 |
| CLK-7600= | Cisco 7603, Cisco 7604, Cisco 7606 또는 Cisco 7609용 예비 클럭 카드 |
서비스 및 지원
시스코는 고객의 성공을 촉진하기 위해 폭넓은 서비스 프로그램을 제공하고 있습니다. 이러한 혁신적인 서비스 프로그램은 인력, 프로세스, 툴, 파트너가 모두 함께 시스코만의 독특한 조화를 이루어내기 때문에 제공될 수 있으며, 그 결과는 높은 고객 만족도로 나타납니다. 시스코 서비스는 여러분의 네트워크 투자를 보호하고, 네트워크 운영을 최적화합니다. 또한 새로운 애플리케이션을 도입하여 네트워크 인텔리전스와 비즈니스 영역을 확대할 수 있도록 네트워크 환경을 조성합니다. 시스코 서비스에 대한 자세한 내용은 시스코 기술 지원 서비스
또는 시스코 고급 서비스 를 참조하십시오.추가 정보
Cisco 7604 Router에 대한 자세한 내용은 시스코 지역 담당자에게 문의하거나 http://www.cisco.com/go/7600
를 방문하십시오.<업데이트: 2006년 5월 24일>
