製品概要

Cisco^® Aironet^® 1240AG シリーズ IEEE 802.11a/b/g アクセス ポイントは、Wireless LAN（WLAN; ワイヤレス LAN）に要求される多機能性、大容量、セキュリティ、およびエンタープライズ クラスの機能を備えています。工場、倉庫、大規模小売店舗など、付け替え可能な多種類のアンテナ、堅牢な金属製エンクロージャ、広範囲の動作温度といった厳しい要件のある RF 環境向けに設計されています。Cisco Aironet 1240AG シリーズは、ローカル電源のほかに、IEEE 802.3af Power over Ethernet（PoE）のサポートを含むインライン パワーに対応します。

Cisco Aironet 1240AG シリーズは、総合的にエンドツーエンドでの有線および無線ネットワークを提供する包括的なソリューションである、Cisco Unified Wireless Network のコンポーネントです。Cisco Aironet 1240AG シリーズは、Cisco Unified Wireless Network の無線およびネットワークの管理機能を活用して展開を簡素化し、有線ネットワークと同等のセキュリティ、スケーラビリティ、信頼性、および展開と管理の容易さを WLAN に提供します。

Cisco Aironet 1240AG シリーズは、アクセス ポイントとブリッジ機能の両方を同じプラットフォームで提供し、柔軟なリンクの役割設定を可能にします。この機能によって、アクセス ポイント、リピータ、ルート ブリッジ、ノンルート ブリッジ、またはワークグループ ブリッジとして無線を個別に設定することができるため、幅広いアプリケーションに対応できます。

Cisco Aironet 1240AG シリーズは、Autonomous アクセス ポイントとして運用することもできますし、Lightweight Access Point Protocol（LWAPP）をサポートすることもできます。LWAPP を使用する場合、Cisco Aironet 1240AG シリーズは使用可能な最良の Cisco Wireless LAN Controller を自動的に検知し、適切なポリシーおよび設定情報を自動でダウンロードします。

Cisco Aironet 1240AG シリーズは、802.11a および 802.11g 規格を同時にサポートし、5 GHz および 2.4 GHz 帯で最大 108 Mbps のデータ レートを提供します。また、日本では 8 つの非オーバーラップ チャネルをサポートします。他の規制区域ではさらに多くのチャネル数をサポートする場合もあるため、大容量の無線ネットワークの展開がさらに容易になります。Cisco Aironet 1240AG シリーズは最新のデュアル帯域 WLAN クライアントの機能を完全にサポートするだけでなく、従来の 802.11b クライアントとの下位互換性も備えており、過去の投資が無駄になりません。

Cisco Aironet 1240AG シリーズは、業界で最も厳しいセキュリティ基準に準拠しています。Cisco Aironet 1240AG シリーズは、FIPS（連邦情報処理規格）140-2 Pre-Validation List に登録されています。FIPS 140-2 は、National Institute of Standards and Technology（NIST; 米国立標準技術研究所）が管理している規格で、政府機関が機密事項の電子情報を保護するために使用する暗号ベースのセキュリティ システムのセキュリティ レベルを規定および承認します。そのほかに Cisco Aironet 1240AG シリーズは、Common Criteria 規格にも準拠しています。

Cisco Aironet 1240AG シリーズは、定評あるシスコのワイヤレス セキュリティ製品の 1 つです。この製品群は、802.11i、Wi-Fi Protected Access 2（WPA2）、WPA、および各種の Extensible Authentication Protocol（EAP）に対応しています。WPA および WPA2 は、相互運用性を備えた標準ベースの WLAN セキュリティに関する Wi-Fi Alliance 認定規格です。これらの認定規格は、IEEE 802.1X によるユーザベース認証、Temporal Key Integrity Protocol（TKIP）による WPA 暗号化、および Advanced Encryption Standard（AES）による WPA2 暗号化をサポートしており、さまざまなベンダー製の Wi-Fi 認定 WLAN デバイスとの相互運用性を保証します。

Cisco Aironet 1240AG シリーズのハードウェア アクセラレーションによる AES 暗号化は、パフォーマンスを犠牲にすることなく、法規制に適合するエンタープライズ クラスの安全な暗号化を WLAN 上で実現します。また、IEEE 802.1X 認証によって、ネットワークへのアクセスが権限のあるユーザに限定されます。Cisco Aironet 1240AG シリーズでは、TKIP（RC4 暗号化アルゴリズム）を実行する WPA クライアント デバイスとの下位互換性も確保されています。

柔軟なリンクの役割設定

柔軟なリンクの役割設定により、アクセス ポイント、リピータ、ルート ブリッジ、ノンルート ブリッジ、またはワークグループ ブリッジとして無線を設定し、アクセス ポイント機能およびブリッジ機能が可能になります。設定に関してこのような柔軟性があるため、Cisco Aironet 1240AG シリーズは、基本的な WLAN カバレッジから、無線バックホールのある WLAN カバレッジ、従来のブリッジング アプリケーションまで、幅広いアプリケーションに対応できます（表 1）。

表 1　 柔軟な WLAN リンクの役割設定

注：Cisco Aironet 1240AG シリーズでは、802.11g および 802.11a 無線がそれぞれ 1 つずつサポートされています。

アプリケーション

Cisco Aironet 1240AG シリーズは、多様なアンテナの利用が必要とされる厳しい環境向けに設計されていて、その特長であるアンテナ コネクタによって、範囲の拡張性、多様なカバレッジ、柔軟性のある設置オプションに対応できます。たとえば製造業では、危険な場所での WLAN 展開が必要になる場合があります。このような場合、アンテナをリモートの危険区域に配置し、Cisco Aironet 1240AG シリーズ アクセス ポイントは安全な場所に配置することができます（図 1）。有線接続のないアクセス ポイントは、ネットワークへのバックホール用に 5 GHz の無線を使用して他のアクセス ポイントに接続します。

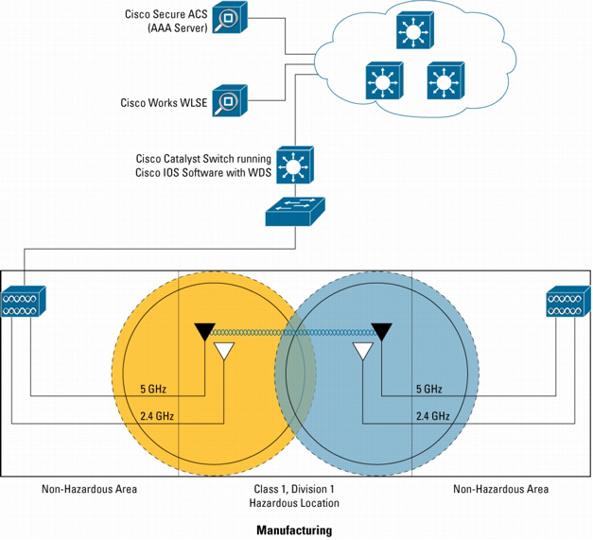

図 1 製造環境での Cisco Aironet 1240AG シリーズ アクセス ポイント

Cisco Aironet 1240AG シリーズは、金属製ハウジングと産業レベルのコンポーネントを採用しているため、工場、倉庫、大規模小売店舗などで要求される堅牢性と広範囲の動作温度に対応します（図 2）。2.4 GHz および 5 GHz の無線通信による高度な送信パワー、受信感度、および遅延拡散を提供し、このような環境で要求される長い到達範囲および広いカバレッジ エリアを可能にします。5 GHz 無線は、アクセス ポイント間でネットワークへのバックホール用のワイヤレス ブリッジとして使用します。

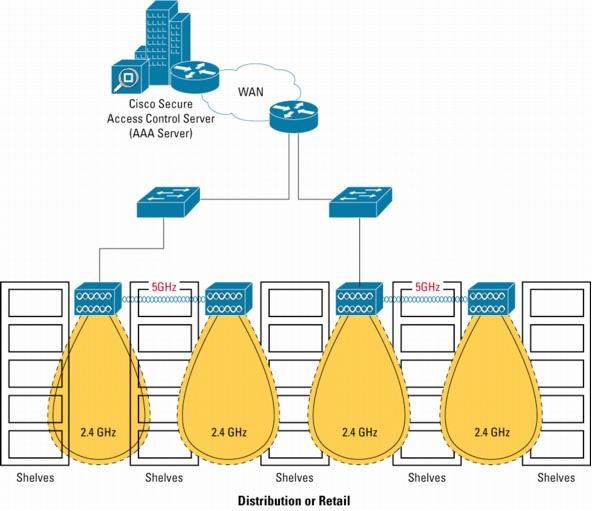

図 2 店舗環境での Cisco Aironet 1240AG シリーズ アクセス ポイント

アクセス ポイントは天井または吊り天井の上に設置し、アンテナは吊り天井の下に目立たないように設置できます。Cisco Aironet 1240AG シリーズは UL 2043 規格に適合しているため、自治体の消防基準を順守しながら天井裏のプレナム部にアクセス ポイントを設置できます。ホテルなどの大規模施設ではパブリック アクセスが必要となるため、RF 環境の要件がさらに厳しくなります。Cisco Aironet 1240AG シリーズは、アンテナの多様性と業界で最も広い到達範囲およびカバレッジによって、このような厳しい環境向けの高度な信頼性とパフォーマンスを提供します（図 3）。

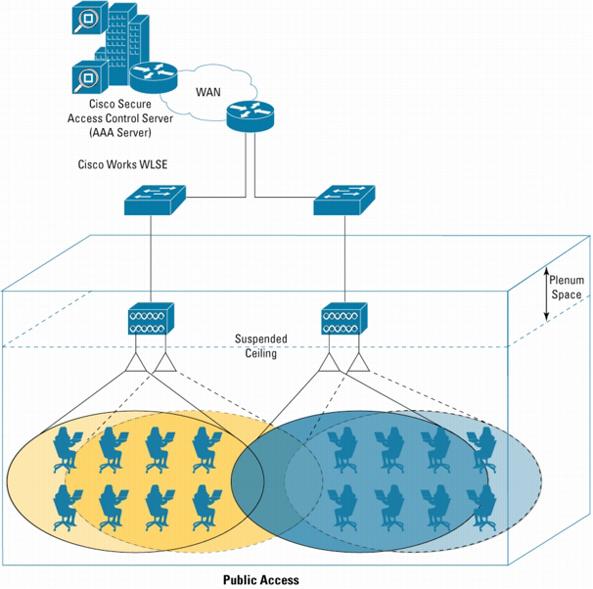

図 3 パブリック アクセス エリアでの Cisco Aironet 1240AG シリーズ アクセス ポイント

機能と利点

表 2　 Cisco Aironet 1240AG シリーズ アクセス ポイントの機能と利点

まとめ

製品仕様

表 3　 Cisco Aironet 1240AG シリーズ アクセス ポイントの製品仕様

項目	仕様
製品番号	AIR-AP1242AG-x-K9 AIR-LAP1242AG-x-K9 規制区域：（x = 規制区域） A = FCC C = 中国 E = ETSI I = イスラエル K = 韓国 N = 北米（FCC を除く） P = 日本 S = シンガポール T = 台湾 各国での使用については、認定状況をお客様側でご確認いただく必要があります。各国での認定状況および対応する規制区域の一覧は、次の URL でご確認ください：http://www.cisco.com/en/US/prod/collateral/wireless/ps5679/ps5861/ product_data_sheet0900aecd80537b6a_ps430_Products_Data_Sheet.html [英語] すべての規制区域で認定済みとなっているわけではありません。認定済みとなった製品については随時、Global Price List に製品番号を記載します
ソフトウェア	Cisco IOS Software Release 12.3(7)JA 以上 LWAPP 3.1 以上
サポートされるデータ レート	802.11a：6、9、12、18、24、36、48、および 54 Mbps 802.11g：1、2、5.5、6、9、11、12、18、24、36、48、および 54 Mbps
ネットワーク規格	IEEE 802.11a（新 5 GHz 帯 [W52/W53] 対応）、802.11b、および 802.11g
アップリンク	自動検知式 802.3 10/100BASE-T イーサネット
周波数帯および動作チャネル	米州（FCC） 2.412 〜 2.462 GHz、11 チャネル 5.15 〜 5.35、5.725 〜 5.825 GHz、12 チャネル 中国 2.412 〜 2.472 GHz、13 チャネル 5.725 〜 5.825 GHz、4 チャネル ETSI 2.412 〜 2.472 GHz、13 チャネル 5.15 〜 5.35 GHz、8 チャネル 5470 〜 5725 MHz、11 チャネル イスラエル 2.432 〜 2.472 GHz、9 チャネル 5.15 〜 5.35 GHz、8 チャネル 日本 2.412 〜 2.472 GHz、13 チャネル Orthogonal Frequency Division Multiplexing（OFDM） 2.412 〜 2.484 GHz、14 チャネル Complementary Code Keying（CCK） 5.15 〜 5.25 GHz、4 チャネル 韓国 2.412 〜 2.472 GHz、13 チャネル 5.15 〜 5.35、5.46 〜 5.72、5.725 〜 5.825 GHz、19 チャネル 北米（FCC を除く） 2.412 〜 2.462 GHz、11 チャネル 5.15 〜 5.35、5.725 〜 5.825 GHz、12 チャネル 日本 2 2.412 〜 2.472 GHz、13 チャネル OFDM 2.412 〜 2.484 GHz、14 チャネル CCK 5.15 〜 5.35 GHz、8 チャネル シンガポール 2.412 〜 2.472 GHz、13 チャネル 5.15 〜 5.35、5.725 〜 5.825 GHz、12 チャネル 台湾 2.412 〜 2.462 GHz、11 チャネル 5.25 〜 5.35、5.725 〜 5.825 GHz、7 チャネル
非オーバーラップ チャネル	802.11a：8 チャネル 日本の場合、8 つの非オーバーラップ チャネル（W52 および W53）がサポートされる			802.11b/g：3 チャネル
受信感度 （標準）	802.11a 6 Mbps：–88 dBm 9 Mbps：–87 dBm 12 Mbps：–86 dBm 18 Mbps：–85 dBm 24 Mbps：–82 dBm 36 Mbps：–79 dBm 48 Mbps：–74 dBm 54 Mbps：–73 dBm			802.11g 1 Mbps：–96 dBm 2 Mbps：–93 dBm 5.5 Mbps：–91 dBm 6 Mbps：–91 dBm 9 Mbps：–85 dBm 11 Mbps：–88 dBm 12 Mbps：–83 dBm 18 Mbps：–81 dBm 24 Mbps：–78 dBm 36 Mbps：–74 dBm 48 Mbps：–73 dBm 54 Mbps：–73 dBm
使用可能な送信パワー設定 （最大パワー設定は、チャネルおよび各国の規制によって異なる）	802.11a OFDM： 17 dBm（50 mW） 15 dBm（30 mW） 14 dBm（25 mW） 11 dBm（12 mW） 8 dBm（6 mW） 5 dBm（3 mW） 2 dBm（2 mW） –1 dBm（1 mW）	802.11g CCK： 20 dBm（100 mW） 17 dBm（50 mW） 14 dBm（25 mW） 11 dBm（12 mW） 8 dBm（6 mW） 5 dBm（3 mW） 2 dBm（2 mW） –1 dBm（1 mW）	OFDM： 17 dBm（50 mW） 14 dBm（25 mW） 11 dBm（12 mW） 8 dBm（6 mW） 5 dBm（3 mW） 2 dBm（2 mW） –1 dBm（1 mW）
範囲 （標準）	屋内（開放的なオフィス環境での距離）：		屋外：
	802.11a： 26 m（85 フィート）@ 54 Mbps 46 m（150 フィート）@ 48 Mbps 64 m（210 フィート）@ 36 Mbps 70 m（230 フィート）@ 24 Mbps 79 m（260 フィート）@ 18 Mbps 85 m（280 フィート）@ 12 Mbps 94 m（310 フィート）@ 9 Mbps 100 m（330 フィート）@ 6 Mbps	802.11g： 32 m（105 フィート）@ 54 Mbps 55 m（180 フィート）@ 48 Mbps 79 m（260 フィート）@ 36 Mbps 87 m（285 フィート）@ 24 Mbps 100 m（330 フィート）@ 18 Mbps 108 m（355 フィート）@ 12 Mbps 111 m（365 フィート）@ 11 Mbps 116 m（380 フィート）@ 9 Mbps 125 m（410 フィート）@ 6 Mbps 130 m（425 フィート）@ 5.5 Mbps 136 m（445 フィート）@ 2 Mbps 140 m（460 フィート）@ 1 Mbps	802.11a： 30 m（100 フィート）@ 54 Mbps 91 m（300 フィート）@ 48 Mbps 130 m（425 フィート）@ 36 Mbps 152 m（500 フィート）@ 24 Mbps 168 m（550 フィート）@ 18 Mbps 183 m（600 フィート）@ 12 Mbps 190 m（625 フィート）@ 9 Mbps 198 m（650 フィート）@ 6 Mbps	802.11g： 37 m（120 フィート）@ 54 Mbps 107 m（350 フィート）@ 48 Mbps 168 m（550 フィート）@ 36 Mbps 198 m（650 フィート）@ 24 Mbps 229 m（750 フィート）@ 18 Mbps 244 m（800 フィート）@ 12 Mbps 250 m（820 フィート）@ 11 Mbps 267 m（875 フィート）@ 9 Mbps 274 m（900 フィート）@ 6 Mbps 277 m（910 フィート）@ 5.5 Mbps 287 m（940 フィート）@ 2 Mbps 290 m（950 フィート）@ 1 Mbps
	2.4 GHz では 2.2 dBi ダイポール アンテナ、5 GHz では 3.5 dBi 無指向性アンテナを使用して計測
適合規格	標準 安全性 UL 60950-1 CAN/CSA-C22.2 No. 60950-1 UL 2043 IEC 60950-1 EN 60950-1 FIPS 140-2 Pre-Validation List Common Criteria 無線の認可 FCC Part 15.247、15.407 RSS-210（カナダ） EN 300.328、EN 301.893（欧州） ARIB-STD 33（日本） ARIB-STD 66（日本） ARIB-STD T71（日本） AS/NZS 4268.2003（豪州およびニュージーランド） EMI および耐障害性（クラス B） FCC Part 15.107 および 15.109 ICES-003（カナダ） VCCI（日本） EN 301.489-1 および -17（欧州） セキュリティ 802.11i、WPA2、WPA 802.1X AES、TKIP その他 IEEE 802.11g および IEEE 802.11a FCC Bulletin OET-65C RSS-102
アンテナ コネクタ	2.4 GHz 2 つの RP-TNC コネクタ 5 GHz 2 つの RP-TNC コネクタ
ネットワーク管理	BootP、Secure Shell（SSH; セキュア シェル）プロトコル、Secure HTTP（HTTPS）、Trivial File Transfer Protocol（TFTP; 簡易ファイル転送プロトコル）、FTP、Telnet、コンソール ポート、SNMP（簡易ネットワーク管理プロトコル）、MIB I および MIB II、CiscoWorks Resource Manager Essentials（RME）、CiscoWorks Software Image Manager（SWIM）、CiscoWorks Campus Manager、CiscoWorks CiscoView、および CiscoWorks Wireless LAN Solution Engine（WLSE）
ステータス LED	ステータス LED による動作ステータス、アソシエーション ステータス、エラー/警告条件、ブート シーケンス、およびメンテナンス ステータスの表示 イーサネット LED によるイーサネットのアクティビティおよびステータスの表示 無線 LED による無線通信のアクティビティおよびステータスの表示
寸法（幅×奥行×高さ）	16.76 × 21.59 × 2.79 cm（6.6 × 8.5 × 1.1 インチ）
重量	2.0 ポンド
環境仕様	非動作時（保管時）温度： –40 〜 85°C（–40 〜 185°F） 動作温度： –20 〜 55°C（–4 〜 131°C） 動作時湿度（結露しないこと）： 10 〜 90%
システム メモリ	32 MB RAM 16 MB フラッシュ
入力電力要件	100 〜 240 VAC、50 〜 60 Hz（電源装置） 36 〜 57 VDC（デバイス）
電源オプション	ローカル電源 802.3 AF スイッチ シスコ製のレガシー PoE スイッチ Cisco Aironet パワー インジェクタ（PWRINJ3 および PWRINJ-FIB） サードパーティ製 PoE デバイス（入力電力および電力消費の要件を満たす必要がある）
消費電力	最大 12.95 W 注：12.95 W はPowered Device（PD）で必要とされる最大電力。アクセス ポイントを PoE 構成で使用する場合、相互接続ケーブルの長さによっては、Power Sourcing Equipment（PSE）から引き出される電力が、これより若干大きくなる。この余分の電力が最大 2.45 W になる場合があるため、システムの合計消費電力（アクセス ポイント + ケーブル）は 15.4 W になる
保証	1 年間
Wi-Fi 認定

システム要件

表 4　 Cisco Aironet 1242AG アクセス ポイントのシステム要件

発注情報

発注する際は、次の URL より「シスコ製品のご購入方法」をご覧ください。
http://www.cisco.com/jp/product/how_to_order.shtml
表 5 に、Cisco Aironet 1242AG アクセス ポイントの製品番号を示します。

表 5　 Cisco Aironet 1242AG アクセス ポイントの製品番号
