Cisco 5500 シリーズ ワイヤレス LAN コントローラ



Cisco® 5500 シリーズ ワイヤレス コントローラは、中規模から大規模の企業およびキャンパス環境においてミッションクリティカルなワイヤレス サービスをシステム全体で実現する、拡張性と柔軟性に優れたプラットフォームです。802.11n のパフォーマンスと最大の拡張性を提供する 5500 シリーズは、RF 可視性と保護による稼働時間の向上、最大 500 のアクセス ポイントの一括管理機能、信頼性の高いストリーミング ビデオおよび高品質音声をサポートする優れたパフォーマンス、および最も要件が厳しい環境での一貫したモビリティ エクスペリエンスに向けた優れた障害回復を提供します。

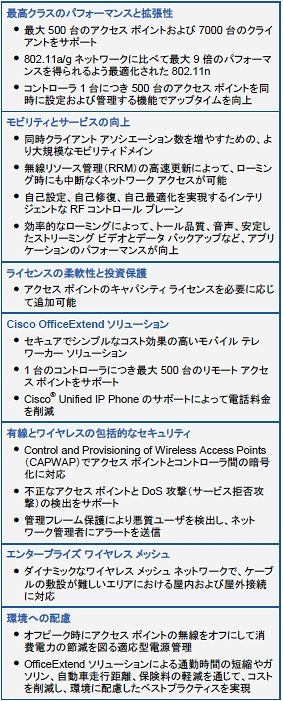

機能


高性能ワイヤレス ネットワーキング向けに最適化された 5500 シリーズでは、モビリティがさらに向上しているため、企業は次世代のモバイル デバイスおよびアプリケーションに備えることができます。5500 シリーズは、既存の 802.11a/g ネットワークの 9 倍のスループットにより、さらに多くのクライアントをサポートおよびより効率的なローミングを提供します。

さらに 5500 シリーズでは、ワイヤレス設定および管理機能が自動化されているため、ワイヤレス ネットワークのパフォーマンスをコスト効率よく管理、保護、最適化することのできる可視性と制御を管理者に提供します。搭載されている CleanAir テクノロジーにより、迅速なトラブルシューティングと解決に導く RF 干渉に関するリアルタイム情報および履歴情報へのネットワーク間アクセスが提供され、 これにより 802.11n のパフォーマンスの保護を実現します。このコントローラは、Cisco Unified Wireless Network のコンポーネントとして、Cisco Aironet® アクセス ポイント、Cisco Wireless Control System（WCS; ワイヤレス コントロール システム）、およびシスコ モビリティ サービス エンジンの間のリアルタイム通信を提供し、一元化されたセキュリティ ポリシー、ワイヤレス侵入防御システム（IPS）機能、実績ある RF 管理、および Quality Of Service（QoS）を提供します。

高い柔軟性を持つソフトウェア ライセンス


基本のアクセス ポイント ライセンスでは、ビジネス ニーズの拡大に合わせて、アクセス ポイントを最大 500 まで柔軟に追加できます。このライセンス構成は、安全なモバイル テレワーキングのための OfficeExtend ソリューションや、有線ネットワークの物理的な接続が困難または不可能な場所におけるワイヤレスへの動的接続を可能とするエンタープライズ ワイヤレス メッシュなど、基本機能セットの一環として、多種多様なビジネス モビリティ ニーズをサポートします。

表 1 に、Cisco 5500 シリーズ ワイヤレス LAN コントローラの機能を示します。

表 1. Cisco 5500 シリーズ ワイヤレス LAN コントローラの機能

機能 利点
拡張性
  • 12、25、50、100、250、または 500 のアクセス ポイントをサポートし、あらゆる規模のロケーションにおける、ビジネスクリティカルなワイヤレス サービスを提供
高パフォーマンス
  • 802.11n ネットワーク向けのワイヤ スピード＋非ブロック パフォーマンス
RF 管理
  • システム全体に対応する搭載 CleanAir により、すべてのコントローラのネットワーク パフォーマンスに影響を及ぼす RF 干渉に関する情報および履歴情報をリアルタイムで提供
OfficeExtend
  • Cisco Aironet® 1130 または 1140 シリーズ アクセス ポイントへの安全な有線トンネルにより、モバイル ワーカーやリモート ワーカー向けの企業ワイヤレス サービスをサポート
  • 最小限のセットアップと保守要件（ゼロタッチ導入）で、企業ネットワークを遠隔地へと簡単拡張
  • リモート サイトにおける生産性とコラボレーションを改善
  • 別々の SSID トンネルにより、企業と個人の両方のインターネット アクセスをサポート
  • 通勤の必要性を減らすことで CO2 排出量を削減
  • 在宅勤務が可能になり、従業員の仕事に対する満足度が向上
  • 災害、伝染病流行、悪天候の発生時に持続的で安全な接続を提供することにより、ビジネスの復元力を強化
包括的なエンドツーエンド セキュリティ
  • リモートの WAN/LAN リンク全体におけるアクセス ポイントとコントローラ間のフルラインレートの暗号化を保証する、Control and Provisioning of Wireless Access Point（CAPWAP）準拠の DTLS 暗号化を提供
エンタープライズ ワイヤレス メッシュ
  • アクセス ポイントを有線ネットワークに接続するのではなく、動的にワイヤレス接続を確立
  • 一部の Cisco Aironet アクセス ポイントで提供されるエンタープライズ ワイヤレス メッシュは、倉庫、製造現場、ショッピング センターなど、有線による接続拡張が困難、または外観を妨げる場所に最適
高性能 ビデオ
  • シスコのメディアネット フレームワークの一環として搭載された VideoStream テクノロジーにより、WLAN 全体に対するビデオ アプリケーションの配信を最適化
エンドツーエンド音声機能
高可用性
  • オプションの冗長電源により、最大限の可用性を保証
環境への配慮
  • オフピーク時にはアクセス ポイント無線出力をオフにして、消費電力を削減

表 2 に、Cisco 5500 シリーズ ワイヤレス コントローラの製品仕様を示します。

表 2. Cisco 5500 シリーズ ワイヤレス コントローラの製品仕様

項目 仕様
ワイヤレス IEEE 802.11a、802.11b、802.11g、802.11d、WMM/802.11e、802.11h、802.11n
有線/スイッチング/ルーティング IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX 仕様、1000BASE-T 1000BASE-SX、1000-BASE-LH、IEEE 802.1Q VLAN タギング、および IEEE 802.1AX リンク アグリゲーション
RFC（Data Request For Comments）
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 2460 IPv6（パス スルー ブリッジング モードのみ）
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 1122 インターネット ホストの要件
  • RFC 1519 CIDR
  • RFC 1542 BOOTP
  • RFC 2131 DHCP
  • RFC 5415 CAPWAP プロトコル 仕様
  • RFC 5416 802.11 向け CAPWAP バインディング
セキュリティ標準
  • WPA
  • IEEE 802.11i（WPA2、RSN）
  • RFC 1321 MD5 Message Digest アルゴリズム
  • RFC 1851 ESP トリプル DES 変換
  • RFC 2104 HMAC ：メッセージ認証用の鍵付きハッシュ
  • RFC 2246 TLS プロトコル バージョン 1.0
  • RFC 2401 インターネット プロトコルのためのセキュリティ アーキテクチャ
  • RFC 2403 ESP および AH における HMAC-MD5-96
  • RFC 2404 ESP および AH における HMAC-SHA-1-96
  • RFC 2405 明示的 IV を伴う ESP DES-CBC 暗号アルゴリズム
  • RFC 2406 IPsec
  • RFC 2407 ISAKMP の解釈
  • RFC 2408 ISAKMP
  • RFC 2409 IKE
  • RFC 2451 ESP CBC モード 暗号アルゴリズム
  • RFC 3280 Internet X.509 PKI 証明書および CRL プロファイル
  • RFC 3602 AES-CBC 暗号アルゴリズムおよび IPsec でのその使用法
  • RFC 3686 IPsec ESP における AES カウンタ モードの使用
  • RFC 4347 データグラム トランスポート層セキュリティ
  • RFC 4346 TLS プロトコル バージョン 1.1
暗号化
  • WEP および TKIP-MIC ：RC4 40、104、および 128 ビット（静的鍵と共有鍵）
  • AES ：CBC、CCM、CCMP
  • DES ：DES-CBC、3DES
  • SSL および TLS ：RC4 128 ビットと、RSA 1024 および 2048 ビット
  • DTLS ：AES-CBC
  • IPSec ：DES-CBC、3DES、AES-CBC
認証、認可、およびアカウンティング（AAA）
  • IEEE 802.1X
  • RFC 2548 Microsoft ベンダー固有の RADIUS 属性
  • RFC 2716 PPP EAP-TLS
  • RFC 2865 RADIUS 認証
  • RFC 2866 RADIUS アカウンティング
  • RFC 2867 RADIUS トンネル アカウンティング
  • RFC 2869 RADIUS 拡張機能
  • RFC 3576 RADIUS の動的許可拡張機能
  • RFC 3579 EAP の RADIUS サポート
  • RFC 3580 IEEE 802.1X RADIUS ガイドライン
  • RFC 3748 拡張認証プロトコル
  • Web ベース認証
  • 管理ユーザのための TACACS サポート
ネットワーク管理
  • SNMP v1、v2c、および v3
  • RFC 854 Telnet
  • RFC 1155 TCP／IPベースのインターネットの管理情報
  • RFC 1156 MIB
  • RFC 1157 SNMP
  • RFC 1213 SNMP MIB II
  • RFC 1350 TFTP
  • RFC 1643 イーサネット MIB
  • RFC 2030 SNTP
  • RFC 2616 HTTP
  • RFC 2665 Ethernet-Like インターフェイス タイプ MIB
  • RFC 2674 トラフィック クラス、マルチキャスト フィルタリング、および仮想拡張機能を使用したブリッジのマネージド オブジェクトの定義
  • RFC 2819 RMON MIB
  • RFC 2863 インターフェイス グループ MIB
  • RFC 3164 Syslog
  • RFC 3414 SNMPv3 のユーザベース セキュリティ モデル（USM）
  • RFC 3418 SNMP MIB
  • RFC 3636 IEEE 802.3 MAU のマネージド オブジェクトの定義
  • シスコのプライベート MIB
管理インターフェイス
  • Web ベース：HTTP/HTTPS
  • コマンドライン インターフェイス：Telnet、Secure Shell（SSH）プロトコル、シリアル ポート
  • シスコ ワイヤレス コントロール システム（WCS）
インターフェイスおよびインジケータ
  • アップリンク：8（5508） 1000BaseT、1000Base-SX、および 1000Base-LH トランシーバ スロット
  • Small Form-Factor Pluggable（SFP）オプション（Cisco SFP のみのサポート）：GLC-T、GLC-SX-MM、GLC-LH-SM
  • LED インジケータ：リンク
  • サービス ポート：10/100/1000Mbps イーサネット（RJ45）
  • サービス ポート：ハイアベイラビリティ用の 10/100/1000Mbps イーサネット（RJ45）（将来使用）
  • LED インジケータ：リンク
  • ユーティリティ ポート：10/100/1000 Mbps イーサネット（RJ45）
  • LED インジケータ：リンク
  • 拡張スロット：1（5508）
  • コンソール ポート：RS232（DB-9 オス/RJ-45 コネクタ付属）、ミニ USB
  • その他のインジケータ：Sys、ACT、電源 1、電源 2
物理仕様および環境仕様
  • 寸法（幅×奥行×高さ）：440 x 539 x 44.5 mm（17.30 x 21.20 x 1.75 インチ）
  • 重量：9.1kg（20 ポンド）（電源 2 機搭載時）
  • 温度：動作温度：0 〜 40°C（32 〜 104°F）、保管温度：-25 〜 70°C（-13 〜 158°F）
  • 湿度：動作湿度：10 〜 95%（結露しないこと）、保管湿度：最大 95%
  • 入力電力：100 〜 240 VAC、50/60Hz、1.05 A @ 110 VAC ：最大 115 W、0.523 A @ 220 VAC：最大 115 W、テスト条件：冗長電源、40C、フル トラフィック
  • 発熱量：最大 392 BTU/時 @ 110/220 VAC
法規制の遵守 CE マーキング
安全性：
  • UL 60950-1 ：2003
  • EN 60950 ：2000
  • EMI および規格（クラス A）：
  • 米国：FCC Part 15.107 および 15.109
  • カナダ：ICES-003
  • 日本：VCCI
  • 欧州：EN 55022、EN 55024

表 3 と表 4 に、Cisco 5500 シリーズ ワイヤレス コントローラの発注情報とアクセサリ情報を示します。

表 3. Cisco 5500 シリーズ ワイヤレス コントローラの発注情報

製品番号 製品名 SMARTnet 8x5xNBD
AIR-CT5508-12-K9 5500 シリーズ ワイヤレス コントローラ（最大 12 のシスコ アクセス ポイント対応） CON-SNT-CT0812
AIR-CT5508-25-K9 5500 シリーズ ワイヤレス コントローラ（最大 25 のシスコ アクセス ポイント対応） CON-SNT-CT0825
AIR-CT5508-50-K9 5500 シリーズ ワイヤレス コントローラ（最大 50 のシスコ アクセス ポイント対応） CON-SNT-CT0850
AIR-CT5508-100-K9 5500 シリーズ ワイヤレス コントローラ（最大 100 のシスコ アクセス ポイント対応） CON-SNT-CT08100
AIR-CT5508-250-K9 5500 シリーズ ワイヤレス コントローラ（最大 250 のシスコ アクセス ポイント対応） CON-SNT-CT08250
AIR-CT5508-500-K9 5500 シリーズ ワイヤレス コントローラ（最大 500 のシスコ アクセス ポイント対応） CON-SNT-CT08500

表 4. Cisco 5500 シリーズ ワイヤレス コントローラ用アクセサリ

製品番号 製品名
AIR-PWR-5500-AC= 5500 シリーズ ワイヤレス コントローラ 冗長 AC 電源
AIR-FAN-5500= 5500 シリーズ ワイヤレス コントローラ ファン トレイ
AIR-CT5500-RK-MNT 5500 シリーズ ワイヤレス コントローラ スペア マウント キット

ユーザ追加アップグレード ライセンス


Cisco 5500 シリーズには、以下のユーザ追加アップグレード ライセンスが提供されています。

表 5. Cisco 5500 シリーズ ワイヤレス コントローラのユーザ追加ライセンスの発注情報（eDelivery PAK）

  製品番号 製品の説明 SMARTnet 8x5xNBD
電子ライセンス L-LIC-CT5508-UPG プライマリ アップグレード SKU ：単一の製品認証キーに基づく、1 機または複数のコントローラをアップグレードするには、この SKU の下にある以下のオプションを組み合わせて選択します CON-SNT-LCTUPG
L-LIC-CT5508-25A 5508 コントローラ用 25 AP Adder ライセンス（eDelivery） CON-SNT-LCT25A
L-LIC-CT5508-50A 5508 コントローラ用 50 AP Adder ライセンス（eDelivery） CON-SNT-LCT50A
L-LIC-CT5508-100A 5508 コントローラ用 100 AP Adder ライセンス（eDelivery） CON-SNT-LCT100A
L-LIC-CT5508-250A 5508 コントローラ用 250 AP Adder ライセンス（eDelivery） CON-SNT-LCT250A

表 6. Cisco 5500 シリーズ ワイヤレス コントローラのユーザ追加ライセンスの発注情報（Paper PAK）

製品番号 製品の説明 SMARTnet 8x5xNBD
ペーパー ライセンス LIC-CT5508-UPG プライマリ アップグレード SKU ：単一の製品認証キーに基づく、1 機または複数のコントローラをアップグレードするには、この SKU の下にある以下のオプションを組み合わせて選択します CON-SNT-LCTUPG
LIC-CT5508-25A 5508 コントローラ用 25 AP Adder ライセンス CON-SNT-LCT25A
LIC-CT5508-50A 5508 コントローラ用 50 AP Adder ライセンス CON-SNT-LCT50A
LIC-CT5508-100A 5508 コントローラ用 100 AP Adder ライセンス CON-SNT-LCT100A
LIC-CT5508-250A 5508 コントローラ用 100 AP Adder ライセンス CON-SNT-LCT250A

ユーザ追加ライセンスでは、コントローラがサポートするアクセス ポイントを最大 500 まで追加できます。例えば、最初に発注した 100 のアクセス ポイント サポートを持つコントローラに対して、後から 100 のアクセス ポイント ユーザ追加ライセンス（1x LIC-CT5508-100）、50 のアクセス ポイント ユーザ追加ライセンス（1x LIC-CT5508-50）、および 250 のアクセス ポイント ユーザ追加ライセンス（1 x LIC-CT5508-250A）を購入し、最大 500 までのアクセス ポイントを追加できます。

Cisco 5500 シリーズ ワイヤレス コントローラにアクセス ポイントを追加するには、PAK が記載された証明書が必要です。

証明書は、電子メールによる発行が可能です。税関用に紙面による証明書が必要な場合は、米国郵便による注文が必要です。各ユーザ追加ライセンスおよび PAK は、インストールの前に登録が必要です。

Cisco 5500 シリーズ ワイヤレス コントローラのユーザ追加ライセンスの発注およびインストールは、次の 3 つの処理からなります。

1. 正しい SKU を選択し、電子メールまたは郵便で発行してもらいます。

2. PAK 証明書を登録します（「Registering PAK Certificate」を参照）。

3. Cisco 5508 シリーズ ワイヤレス コントローラにライセンスをインストールします（「Installing License」を参照）。

5500 シリーズのユーザ追加ライセンスの発注、登録、およびインストール情報の詳細については、『シスコ ワイヤレス LAN コントローラ設定ガイド リリース 6.0』を参照してください。

表 4 の電子ライセンス SKU を注文することにより、同じ PAK の電子発行が可能です。ペーパー証明書が必要な場合は、表 5 に記載されている SKU を使用してください。

PAK 証明書の登録


お客様は、Cisco 5500 シリーズ ワイヤレス コントローラのすべてのアップグレード ライセンスに対し、PAK 証明書を登録する必要があります。PAK 証明書を http://cisco.com/go/license を [英語] で登録するには、お客様の電子メール アドレスとホスト名が必要です。

Cisco WCS サーバへのライセンスのインストール

以下の手順に従って、ライセンス ファイルをインストールします。ライセンス ファイルのインストールについてご不明な点は、Cisco Technical Assistance Center（TAC）までお問い合わせください。

1. Cisco WCS ソフトウェアをまだインストールしていない場合は、インストールします。

2. ライセンス ファイル（.lic）を、ハードドライブのディレクトリに一時的に保存します（シスコからライセンス ファイルが添付された電子メールが送付されます）。

3. サポートされているバージョンの Internet Explorer ブラウザを開きます。

4. ロケーションまたはアドレス フィールドに、https: // <IP アドレス> という形式の URL を入力し、<IP アドレス> の部分を、Cisco WCS サーバの IP アドレスまたはホスト名に変更します。

5. Cisco WCS サーバに、システム管理者としてログインします（ユーザ名とパスワードは、大文字と小文字が区別されることに注意してください）。

6. [Help] メニューから [Licensing] を選択します。

7. [Licensing] ページで、コマンド メニューから [Add License...] を選択します。

8. [Add License] ページで [Browse] をクリックし、.lic ファイルを保存した場所に移動します。

9. [Download] をクリックします。Cisco WCS サーバにライセンスがインポートされます。

サービスおよびサポート


シスコ ワイヤレス LAN サービス

シスコとその専門パートナーは、エンドツーエンドのサービスの広範なポートフォリオを提供し、お客様のワイヤレス ネットワークおよびモビリティ サービスの準備、展開、最適化を支援することで、お客様の会社の生産性およびコラボレーションの向上をサポートします。お客様が 5500 シリーズ ワイヤレス コントローラを適切に導入し、モビリティ ソリューションを効果的に統合して、総所有コストを削減すると共にワイヤレス ネットワークを保護できるよう支援します。

まとめ


Cisco 5500 シリーズ ワイヤレス コントローラは、802.11n のパフォーマンスに対応して設計されており、企業およびサービス プロバイダーにおけるワイヤレス展開に最大の拡張性を提供します。ワイヤレス ネットワークの展開および運用を簡素化し、円滑なパフォーマンス、強化されたセキュリティ、および最大限のネットワーク可用性を保証します。Cisco 5500 シリーズ ワイヤレス コントローラは、キャンパス環境および支社内のすべてのシスコ アクセス ポイントを管理することにより、複雑性を解消し、ネットワーク管理者にワイヤレス LAN に対する可視性と制御を提供します。

詳細情報


シスコ ワイヤレス コントローラの詳細については、http://www.cisco.com/jp/go/wireless/ を参照してください。

Cisco Unified Wireless Network フレームワークの詳細については、http://www.cisco.com/jp/go/unifiedwireless/ を参照してください。
