Cisco TelePresence System 3010


注意:本製品は既に生産/販売を終了しております。



データ シート





Cisco TelePresence System 3010



Cisco TelePresence™ ポートフォリオは、臨場感あふれるフェイスツーフェイスの体験をネットワーク経由で実現し、これまでにない形のコラボレーションを可能にします。


最先端のテクノロジーと優れた設計によって実現した Cisco TelePresence を利用すれば、離れた場所にいる参加者も自分と同じ会議室にいるように感じられます。Cisco TelePresence は、生産性の大幅な向上とビジネスを変革させる可能性を秘めています。多くの企業がすでにこのソリューションを採用しており、コスト管理、意思決定時間の短縮、顧客との親密度の向上、リソースの有効活用、製品の市場投入までの時間の短縮といった効果を上げています。

Cisco TelePresence ポートフォリオは、次のようにさまざまなエンドポイント モデルで構成されており、多様な会議のニーズに応えることができます。

  • Cisco TelePresence System 500 は、1 〜 2 名で使用するように設計されています。Cisco TelePresence の仮想対面体験をそのまま個人オフィスに導入できます。
  • Cisco TelePresence System 1100 は、多目的会議室での少人数のグループ会議や 1 対 1 での会話向けに設計されています。
  • Cisco TelePresence System 1300 シリーズは、多目的会議室でのグループ会議向けに設計されています。
  • Cisco TelePresence System 3010 および 3000 モデルは、ビジネス会議に適しており、1 室あたりの参加者は最大 6 名です。
  • Cisco TelePresence System 3210 および 3200 モデルは、大規模なグループ会議に適しており、1 室あたりの参加者は最大 18 名です。

Cisco TelePresence ソリューションを使用することで、これらのエンドポイントでは会議のスケジューリングや設定が容易にでき、スケーラブルで遅延のないマルチポイント会議や安全な企業間コミュニケーションが実現します。また、多くの魅力的なコラボレーション アプリケーションが利用できるため、さまざまな種類の会議や高解像度(HD)でのブロードキャスト、産業用アプリケーションにも対応します。

このデータ シートでは、Cisco TelePresence System 3010(図 1)について説明します。

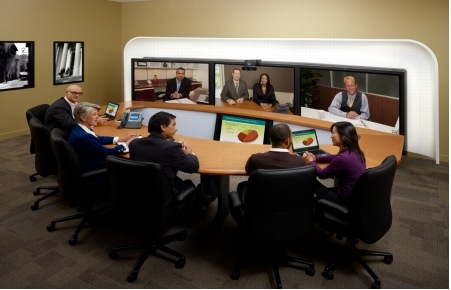

図 1 Cisco TelePresence System 3010

図 1 Cisco TelePresence System 3010


製品概要


Cisco TelePresence システムは、実物大の超高解像度ビデオ画像(1080p)、高品質の音声、特別に設計された環境と対話のための要素を組み合わせて、遠隔地にいる参加者との会議で「直接対面」しているような感覚を生み出します。この使いやすいシンプルなソリューションによって、参加者は自然で効果的なコミュニケーションを行うことができます。

直接対面の体験により、遠隔地のグループや個人とのコミュニケーションが改善され、顧客、サプライヤ、パートナーとの関係が密になり、また製品化までの時間が短縮されることでビジネスを変革させます。このような利点は、金融、製造、小売、技術、通信、医療、政府機関、教育など、すべての業種にもたらされます。

Cisco TelePresence System 3010 は「仮想」テーブルの各サイドに 6 名の参加者が着席できる会議室スタイルのテーブルを提供し、ポイントツーポイント会議では 12 名の参加者に、またマルチポイント セッションでは最大 372 名の参加者に「仮想」テーブルを提供します。このシステムには、3 台の 65 インチ プラズマ スクリーン、空間的音声、マイク、照明装置、組み込み型イーサネットおよび電源が含まれています。また、大規模グループ環境向けに特別に調整された複数の超高解像度コーデックとカメラも含まれ、ユーザ エクスペリエンスが最適化されます。

Cisco TelePresence Manager ソフトウェアは企業で使用しているグループウェアおよび Cisco® Unified Communications Manager と統合できるため、カレンダー招待状を送信するだけで簡単にスケジューリングしたり、会議室の電話機のボタンを押すだけでポイントツーポイントおよびマルチポイント コールを開始したりできます。

用途


Cisco TelePresence System 3010 は大規模なグループ会議に最適であり、顧客とのミーティングや複数のグループに対するプレゼンテーション、サプライチェーン取引、記者会見、事業活動報告会議および技術報告会議、商談、定期チーム ミーティングなどの目的に応じて、参加者が快適に参加できる仮想テーブルを提供します。

実物大の鮮明な画像によって、ユーザは参加者のあらゆる表情やジェスチャを認識できます。同時に、高品質な音声によって、発言を漏らさず聞き取ることが可能です。使いやすく一体化され、最適化されているため、ボタンを 1 つ押すだけでスケジューリングされた会議を開始できます。このようなアプリケーションに必要とされる信頼性、Quality Of Service(QoS)、およびセキュリティはシスコのハイ アベイラビリティ ネットワークによって提供され、ユーザは社内ミーティングと社外ミーティングの両方に安心して使用できます。

機能と利点


Cisco TelePresence System 3010 は他の Cisco TelePresence ポートフォリオと透過的に統合できるため、次のような高品質の Cisco TelePresence 体験を実現できます。

  • Cisco TelePresence System 3010(製品番号 CTS-3010)は、Cisco TelePresence System 3000(CTS-3000)より消費電力が抑えられています。
  • Cisco TelePresence System 3010 には 40 インチの LCD が付属しており、Cisco TelePresence System 3000 より優れたデータ共有体験を実現します。
  • 特別に設計された高解像度カメラによって高品質の高解像度画像が提供されるため、ユーザが視線を交わしやすくなっています。ユーザの操作は不要です。
  • 全二重方式によって CD 品質の音声が提供され、気になる遅延も発生せず、モバイル デバイスや携帯電話からの干渉もありません。
  • Cisco TelePresence System 3010 は、照明と音響の品質が最適化されています。
  • 企業用の一般的な予定表アプリケーションと統合することにより、ボタンを押すだけで容易に会議の開始と管理を実行できます。
  • アドホック会議がサポートされており、Cisco TelePresence エンドポイントが設置されていればどこでも、電話をかけるだけで即座に会議を開始できます。
  • ネットワークとの統合によって高い信頼性、アベイラビリティ、セキュリティ、QoS が確保され、いつでも快適な会議を開催できます。ビデオと通話シグナリングの両方が暗号化されるため、通信のセキュリティが強化されます。
  • 企業間および社内において、安全で信頼性の高い会議を開催できます。Cisco TelePresence を導入した公共の会議施設とも接続可能です。

表 1 に、Cisco TelePresence System 3010 のその他の機能と利点を示します。

表 1 Cisco TelePresence ポートフォリオの機能と利点

機能 説明
相互運用性のサポート Cisco TelePresence システムは、標準画質の H.323 ビデオ会議システムおよびその他の HD エンドポイント製品と相互運用できます。この相互運用性によって既存の投資を保護することができ、さらに Cisco TelePresence System との通信が可能なビデオ会議のエンドポイント数を大幅に増やせます。
音声コーデックのサポート G.711 および Advanced Audio Coding with Low Delay(AAC-LD)の音声圧縮コーデックが利用できます。
Cisco TelePresence Auto Collaborate

このシスコの最新技術を利用すれば、ノート PC やオプションの組み込み型高解像度ドキュメント カメラなどのデバイスを接続するだけで、同じ情報や画像をすぐに全会議室にいる人が見て共有できます。

オプションで、データ チャネル専用のプレゼンテーション コーデックが用意されており、Cisco TelePresence Auto Collaborate データ チャネル上でフルモーション(30 fps)グラフィックやマルチメディア コンテンツを利用できます。
Cisco TelePresence Event Controls イベント マネージャにより Cisco TelePresence システムで生成されたイベントのフローを Web インターフェイスを通して管理でき、コスト効率の高い方法で幅広い参加者に接続して明らかな成果を得られます。
Cisco TelePresence Expert on Demand Cisco TelePresence システムは、シスコ ユニファイド コミュニケーションおよび Cisco Unified Contact Center との統合が可能で、対面型のカスタマー サービスおよび店頭でのサービスを提供できます。
Cisco TelePresence Extended Reach 最適化された 720p Cisco TelePresence モードは、1 画面あたりの転送(T1/E1)速度が 1.5 Mbps という低速の広帯域幅接続を提供します。このシステムは、遅延やパケット損失を防止する一方で、遠隔地のオフィスや在宅勤務者向けには制約された帯域幅オプションを提供します。
Cisco TelePresence Recording Studio Cisco TelePresence Recording Studio により、Cisco TelePresence ユニットを高解像度のレコーディング スタジオとして使用できます。既存の Cisco TelePresence IP Phone の直感的ユーザ インターフェイスを使用して高品質ビデオを録画し、鮮明で臨場感あふれるメッセージを社内および社外向けのコミュニケーション、トレーニング、危機管理などに利用できます。ビデオ コンテンツは容易に表示および配信でき、録画内容は Cisco TelePresence エンドポイント製品または標準のブラウザベース プレーヤーで再生できます。
設定オプション IP アドレスを静的に割り当てることも、Cisco TelePresence 管理者用 Web インターフェイスで設定することもできます。
ダイヤリング ボタン 手動でもアドレス帳からでもダイヤルできる便利なボタンです。
ディレクトリ Cisco Unified Communications Manager の総合ディレクトリ サービスと統合すれば、数千件ものディレクトリ エントリを検索できます。
ドキュメント カメラの制御 オプションのドキュメント カメラをソフトウェアからコントロールする機能が、Cisco IP Phone 上の Cisco TelePresence ユーザ インターフェイスに組み込まれています。ソリューションがより緊密に統合されて、より自然に制御できるようになります。
暗号化 Cisco TelePresence システムはあらゆるメディアおよびシグナリング暗号化をサポートし、最大 48 セグメントの Cisco TelePresence コールにおいて、認識できる遅延は発生しません。また、会議の暗号化のレベルを、保護なし、ベスト エフォートの保護、および常時保護の中から指定できます。 会議の暗号化ステータスは会議の開始時、またはステータスの変更時に画面に表示されるほか、常に電話上に表示されます。
ギガビット イーサネット スイッチ シスコ ギガビット イーサネット スイッチが内蔵されているため、10/100/1000 BASE-T イーサネット ネットワークに RJ-45 インターフェイスを介して直接接続できます。これにより、1 つの LAN 接続で同じ場所にある Cisco TelePresence システムと、Cisco Unified IP Phone 7975G およびイーサネット接続された PC の両方をネットワークに接続できます。 PC 用と Cisco IP Phone 用にそれぞれ別の VLAN (802.1Q) を指定すれば、音声およびデータ トラフィックのセキュリティと信頼性が向上します。
マルチポイント サポート Cisco TelePresence Multipoint Switch を使用すれば、CiscoTelePresence システムをマルチポイント会議に参加させることが可能です。
ミュートと保留

Cisco TelePresence システムは、ミュートと保留の機能をサポートします。

Cisco TelePresence マイクのミュート機能がオンになると、遠隔会議室のすべてのマイクが同時にミュート状態になり、インジケータが画面上に表示されます。

保留/再開ボタンを押すとビデオと音声のミュート機能が切り替わります。内密な話をするときに Cisco TelePresence システムを保留状態にできます。
ネットワーク適応型の帯域幅使用 このソリューションは、720p または 1080p の解像度をサポートしており、ネットワーク帯域幅の消費を最適化するために 3 つの画質レベルを提供しています。変動する帯域幅消費量(設定可能)に対応して 2 〜 5 Mbps の複数の異なる帯域幅レベルで動作し、Cisco TelePresence 環境を最大限に活用すると同時に、フレーム レートと低遅延を維持し、パケット損失を低減します。このソリューションは、既存のすべてのインストール、展開、および運用サービスでサポートされます。
Power over Ethernet(PoE)による高解像度カメラと Cisco Unified IP Phone 7975G への電力供給 シスコの高解像度カメラと Cisco Unified IP Phone 7975G は、CiscoTelePresence コーデックに組み込まれた Cisco IEEE 803.3af PoE スイッチから LAN 経由で電力供給を受けます。
設定 管理者は Web ベースのインターフェイスを使用して安全にシステムにログインし、Cisco TelePresence システムの構成に変更を加えることができます。
シグナリング プロトコルのサポート Cisco TelePresence システムは Cisco Unified Communications Manager で Session Initiation Protocol(SIP; セッション開始プロトコル)をサポートしています。
短縮ダイヤル Cisco TelePresence システムでは、便利な短縮ダイヤルを最大 40 件登録できます。
システム照明

照明装置がソリューションの一部として組み込まれています。顔に影を作らず、自然なビデオ映りになります。強いスタジオ照明やメイクアップは不要です。

Cisco TelePresence システムの一部である照明装置は、Cisco TelePresence 会議または通常就業時間に連動してオンとオフを切り替えられます。この機能によって電力消費が削減され、全体的に「より環境に配慮した」ソリューションになります。
U.S. Section 508 の機能 Cisco Unified IP Phone 7975G のダイヤル パッドは、U.S. Section 508 のガイドラインに適合しています。触感でホーム キーを識別できるように、ダイヤル パッドの 5 のキーに突起が付いています。アクセシビリティに関するその他の機能については、次の URL から U.S. Section 508 VPAT(Voluntary Product Accessibility Template)を入手してください。http://www.cisco.com/go/accessibility/[英語]
音量調節 電話機のソフトキー メニューにある音量調節ボタンを使用して、簡単に音量を調節できます。

製品仕様


表 2 〜 4 に Cisco TelePresence System 3010 の仕様を、表 5 に定格温度を示します。

表 2 製品仕様

仕様 説明
製品の互換性
  • Cisco TelePresence System 500(Cisco TelePresence System ソフトウェア バージョン 1.4 以降)
  • Cisco TelePresence System 1000(Cisco TelePresence System ソフトウェア バージョン 1.4 以降)
  • Cisco TelePresence System 1100(Cisco TelePresence System ソフトウェア バージョン 1.5 以降)
  • Cisco TelePresence System 1300 シリーズ(Cisco TelePresence System ソフトウェア バージョン 1.5 以降)
  • Cisco TelePresence System 3000(Cisco TelePresence System ソフトウェア バージョン 1.4 以降)
  • Cisco TelePresence System 3200 (Cisco TelePresence System ソフトウェア バージョン 1.4 以降)
  • Cisco TelePresence System 3210(Cisco TelePresence System ソフトウェア バージョン 1.6 以降)
  • Cisco Unified Communications Manager V7.0(2a) SU2 以降
  • Cisco TelePresence Multipoint Switch 1.0 以降
  • Cisco TelePresence Manager 1.6 以降
ソフトウェアの互換性 Cisco TelePresence System ソフトウェア バージョン 1.6 以降
プロトコル Cisco Discovery Protocol、SIP、IP、Dynamic Host Configuration Protocol(DHCP)、Secure Shell(SSH) プロトコル、802.1p/q、Real-Time Transport Protocol(RTP)
接続 イーサネット(LAN、RJ-45 接続、100/1000 Mbps × 1)、内蔵 4 ポート イーサネット スイッチ、高解像度ビデオ コネクタ
プログラミング インターフェイス Web ベースのユーザ インターフェイス(IP アドレスを静的に割り当てることも、Cisco TelePresence 管理者用 Web インターフェイスで設定することも可能)
物理寸法(高さ×幅×奥行) 部屋の大きさが 2.4 × 4.6 × 5.8 m(8 × 15 × 19 フィート)以上であること
重量 約 916 kg(2020 ポンド、貨物重量)
電源 3222W(26.9A @ 120V 〜 13.5A @ 240V 最大)(システムのみ、参加者のデバイスは含まない)
標準の合計熱放散* 8892 BTU/時(システムのみ、参加者のデバイスは含まない)

*標準とは最大消費電力の 75 パーセントに相当。

表 3 ビデオおよび音声の仕様

仕様 説明
消費帯域幅 IP QoS 接続で 15.3 Mbps(1080p、動画処理レベル:最高)または 9.0 Mbps(720p、動画処理レベル:最高)推奨、プレゼンテーション コーデック動作時で 19.8 Mbps(1080p 最高)または 13.5 Mbps(720p 最高)
ビデオ規格 H.264
ビデオ フレーム レート 30 フレーム/秒(H.264 を使用)
データ/グラフィック フレーム レート
  • グラフィック共有:5 フレーム/秒(標準構成)
  • オプションのグラフィック共有:30 フレーム/秒(専用のプレゼンテーション コーデックを使用)
ネイティブ National Television Standards Committee(NTSC) 720p および 1080p
解像度 1920 × 1080(ネイティブ)
音声規格 G.711 および AAC-LD(22 kHz)
音声機能 空間的な音声用のシスコ ダイナミック エコー キャンセレーション
Cisco TelePresence 高解像度カメラ
  • CMOS 2/3 インチ センサ
  • C マウント レンズ
  • 1080p 30
  • 最小照度 300 ルクス
  • 手動フォーカス

表 4 その他の仕様

仕様 説明
ファームウェア アップグレード Cisco Unified Communications Manager からダウンロード可能
ビデオ ネットワーク機能 ビデオ伝送のパケット損失をインテリジェントに回復
ネットワーク インターフェイス
  • LAN/イーサネット(RJ-45)、100/1000 Mbps × 1
  • コーデックに 2 個の PoE(IEEE 802.3af)ポートを備えた 4 ポート イーサネット スイッチを内蔵

表 5 定格温度

温度 説明
会議室の動作温度 5 〜 30°C(41 〜 86°F)
相対湿度 10 〜 95%(結露しないこと)

適合規格


  • CE マーキング
  • UL/CSA/IEC/EN/AS/NZS/60950
  • FCC Part 15 クラス A
  • CISPR22/EN55022 クラス A
  • EN55024

発注情報


シスコ製品の購入方法については、「購入案内」および表 6 を参照してください。

表 6 発注情報

製品名 製品番号
Cisco TelePresence System 3010 CTS-3010
CTS-3010 の発注オプション
電源コード TelePresence システムを設置する国の電源コンセントに差し込める電源コードを選択します。
ノート PC 接続モジュール TelePresence システムを設置する国に応じて適切な接続モジュールを選択します。このモジュールは、参加者のノート PC などの携帯型電子機器を、システムのテーブル脚部に組み込まれた電源コンセントに差し込めるようにするためのものです。
プレゼンテーション コーデック

CTS-HFR-COLLAB

高フレーム レートの Auto Collaboration を利用できるように専用のプレゼンテーション コーデックを追加する有料オプションです。

サービスおよびサポート


シスコとパートナーは、インテリジェントでパーソナライズされたサービスとサポートの幅広いポートフォリオを提供しており、ビジネスの俊敏性とネットワーク アベイラビリティを向上して、Cisco TelePresence に対する投資の価値を最大限に引き出すお手伝いをします。これらのサービス ポートフォリオは、いつでも、どこでもビジネスのコラボレーションを可能にするネットワーク ベースのコラボレーション プラットフォームを通して、ビジネスの変革を促進します。これらサービスの詳細については、http://www.cisco.com/jp/go/telepresenceservices/ を参照してください。
