データ シートCisco Catalyst 4500E シリーズ シャーシ高性能、モバイル性、および安全性を備えたユーザ エクスペリエンス概要Cisco® Catalyst® 4500 シリーズ スイッチは、ボーダレス ネットワークを実現し、レイヤ 2 〜 4 スイッチングの強化によって、高性能、モバイル性、および安全性を備えたユーザ エクスペリエンスを提供します。復元力、仮想化、および自動化をサポートするインフラストラクチャ上の安全性、モビリティ、アプリケーション パフォーマンス、ビデオ、省エネルギーを実現します。Cisco Catalyst 4500 シリーズ スイッチは、総所有コストを削減し、卓越した投資保護を実現する、ボーダレスなパフォーマンス、スケーラビリティ、およびサービスを提供します。 Cisco Catalyst 4500（図 1）の中央集中型のフォワーディング アーキテクチャは、簡素化されたオペレーションを可能にし、コラボレーション、仮想化、運用管理性を実現します。複数の世代をまたがる上位および下位互換性により、新しい Cisco Catalyst 4500E シリーズは、卓越した投資保護と導入の柔軟性を提供し、あらゆる規模の組織の変化するニーズに対応します。Cisco Catalyst 4500E シリーズのプラットフォームは、10 ギガビット イーサネット（GE）アップリンクや、Power over Ethernet Plus（PoE+）および Universal POEP（UPOE）のサポートなどにより、ネットワークの将来性に対する保証をお客様に提供します。 E シリーズ シャーシには、3 スロット（4503-E）、6 スロット（4506-E）、7 スロット（4507R+E/4507R-E）、10 スロット（4510R+E/4510R-E）の 4 種類のフォーム ファクタがあります。4503-E、4506-E、4507R+E、および 4510R+E の各シャーシは、非常に柔軟性が高く、ラインカード スロットあたり 6 Gbps、24 Gbps、または 48Gbps をサポートします。4507R-E および 4510R-E の各シャーシは、ラインカード スロットあたり 6 Gbps または 24 Gbps のみをサポートします。Cisco Catalyst 4500E シリーズに搭載されている復元力としては、1 + 1 スーパバイザ エンジン冗長構成 （10 スロットと 7 スロットのみ）、冗長ファン、ソフトウェア ベースの耐障害性、1 + 1 電源装置冗長構成などがあります。ハードウェアとソフトウェア両方に復元力を組み込むことにより、ネットワークのダウンタイムを最小限に抑え、従業員の生産性と収益性を高めて、ビジネスを成功に導きます。

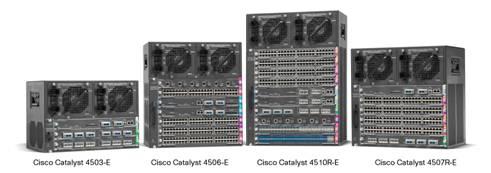

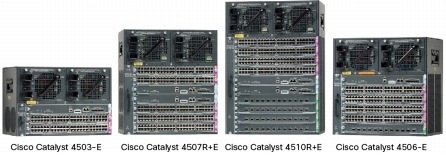

図 1 Cisco Catalyst 4500E シリーズ Cisco Catalyst 4500E シリーズでは、優れた QoS（Quality Of Service）、予測可能なパフォーマンス、高度なセキュリティ、総合的な管理、復元力の統合といったインテリジェントなネットワーク サービスにより、ネットワーク エッジにまで制御を拡大します。これらのインテリジェントなネットワーク サービスのスケーラビリティを可能とするのは、TCAM（Ternary Content Addressable Memory）と呼ばれる専用の特殊リソースです。豊富な TCAM リソース（最大 384,000 エントリ）により、QoS やセキュリティなどのサービスのプロビジョニングにかかわらずワイヤスピードのルーティング/スイッチング パフォーマンスを発揮する、「ハイ フィーチャ キャパシティ」を実現しています。 Cisco Catalyst 4500E シリーズ シャーシCisco Catalyst 4500E シリーズでは、4 種類のシャーシと、4 種類のスーパバイザ エンジンがあります（表 1）。いずれも、最大 388 ポートまで拡張可能な共通のアーキテクチャを採用しています。Cisco Catalyst WS-C4507R+E、WS-C4510R+E、WS-C4507R-E、および WS-C4510RE は、1 秒未満のフェイルオーバ時間とフル イメージの In Service Software Upgrade（ISSU）を備えた 1+1 冗長スーパバイザ エンジンをサポートすることにより、ハイ アベイラビリティを実現します。NonStop Forwarding with Stateful Switchover（NSF/SSO; ノンストップ フォワーディング/ステートフル スイッチオーバ）および ISSU は、スーパバイザ エンジン切り替え時の継続的なパケット転送を保証し、コラボレーション アプリケーションや Voice over IP（VoIP）向けのハイ アベイラビリティを確実に提供します。また、Cisco Catalyst 4500E シリーズでは、広く普及している Cisco Catalyst 4000 シリーズ スイッチや Catalyst 4500 シリーズ クラシック スイッチと同一のラインカードを使用することにより、企業やブランチに手頃な価格でスケーラビリティを提供するというシスコの取り組みを推し進めています。 表 1 Cisco Catalyst 4500E シリーズ シャーシの機能
構成オプションCisco Catalyst 4500 シリーズは、8 種類のスーパバイザ エンジンによって構築可能な、強力で柔軟なネットワーク ソリューションを提供します。どのスーパバイザ エンジンも中央集中型の高性能な共有メモリ型スイッチ ファブリックを提供し、オプションの上位レイヤ エンジンの増設をサポートすることによって、ラインカードへの投資を保護します（表 2）。 表 2 Cisco Catalyst 4500E シリーズにおけるスーパバイザ エンジンのサポート
Cisco Catalyst 4500 シリーズは、インターフェイス タイプやポート密度に柔軟性があるため、キャンパス ネットワークに特有の要件を満たすようなネットワーク構成が可能です（表 3）。 表 3 Cisco Catalyst 4500 シリーズのポート密度
柔軟な構成と卓越したモジュール性Cisco Catalyst 4500 シリーズには、さまざまな LAN アクセス、サーバ接続、中堅・中小企業、または支社・支店への展開に応じて、ラインカードを任意に組み合わせて搭載できます。表 4 に、Cisco Catalyst 4500 シリーズがサポートするラインカードを製品番号別に示します。 表 4 Cisco Catalyst 4500 シリーズ ラインカード
表 5 に、Cisco Catalyst 4500 スーパバイザ エンジンのソフトウェア最小要件を示します。 表 5 Cisco Catalyst スーパバイザ エンジンのソフトウェア最小要件
Cisco Catalyst 4500E シリーズ スイッチの管理ネットワーク管理アプリケーションは、運用コストの低減に役立つだけでなく、このアプリケーションによりエンドツーエンドのネットワークの管理に関連した多くの日常業務が簡素化および自動化されるため、ネットワークのアベイラビリティが向上します。 Cisco Network AssistantCisco Network Assistant は、イントラネット上の任意の場所からスタンドアロン デバイスを管理するアプリケーションです。Network Assistant が備えている GUI により、コマンドライン インターフェイス（CLI）を使用することなく、さまざまな設定タスクを実行できます。VLAN や QoS の設定、インベントリと統計情報のレポート、リンクとデバイスのモニタリング、ソフトウェアのアップグレード、およびその他の多くのネットワーキング機能に関する操作を複数のデバイスやポートに対して同時に適用できます。 Cisco Network Assistant は、直感的な GUI、ネットワーク デバイス設定の代替手段、2 つのアクセス レベル、包括的なオンライン ヘルプを提供してデバイス管理を簡素化します。Cisco Network Assistant には、デバイス ビューとトポロジ ビューという 2 つの表示モードがあります。デバイス ビューでは、Cisco Catalyst 4500 シリーズの管理者はスイッチの設定、スイッチ上のポートの設定、またはポート グループの設定を行うことができます。トポロジ ビューでは、VLAN 設定値の設定、EtherChannel の設定、およびシステムとネットワークの状態に関するさまざまなレポートの表示を行うことができます。 CiscoWorks LAN 管理ソリューションCiscoWorks LAN Management Solution（LMS）は、シスコ ボーダレス ネットワークの設定、管理、モニタリング、トラブルシューティングを簡素化する管理機能の統合スイートです。一般的なインターネット規格に準拠して開発された CiscoWorks LMS アプリケーションは、ネットワーク オペレータが、ブラウザベースのインターフェイスを使用して、ネットワークを管理できるようにします。このインターフェイスには、いつでもネットワーク内のどこからでもアクセスできます。そのユーザ エクスペリエンスは、最大限の柔軟性と、迅速でアクセスが容易な管理機能を実現することにより、複雑さを緩和し、ネットワーク管理にありがちな誤りの生じやすいタスクを低減します。導入したその日からデバイスをサポートし、多種多様なデバイスに対応するプログラムにより、4500E シリーズ スイッチおよび最新のシスコ プラットフォームが出荷されたその日からサポートされ、管理できるようになります。 一度インストールすれば、モニタリング ダッシュボードやトラブルシューティング ダッシュボードがすぐに利用可能になり、ネットワーク問題の特定および修復のために必要な結果や実施可能な情報が得られ、サービスに影響を与えずに済みます。Work Center は、Cisco EnergyWise、Cisco TrustSec®、Auto SmartPorts といった新しい Cisco Catalyst 4500E シリーズ スイッチの付加価値ネットワーク サービスを、オペレータが迅速にプロビジョニング、監視、管理することができる単一の場所を提供します。 ネットワーク解析モジュール（NAM）Cisco NAM 2200 シリーズ アプライアンスは、Cisco Catalyst 4500 シリーズ スイッチ展開の運用状況に関する包括的な可視性を提供します。アプリケーション パフォーマンスの可視性、トラフィック分析、およびトラブルシューティングを組み合わせることで、ネットワーク管理者が統合ネットワーク サービスの配信を効果的に管理できるようにします。NAM によって提供される可視性により、IT は一貫したエンドユーザ エクスペリエンスを提供し、サービス レベルを向上させることができます。また、トラフィックの包括的な分析と、QoS や Cisco WAAS といったインテリジェントなネットワーク サービスの有効活用によって、リソースの最適化も支援します。加えて Cisco NAM は、パフォーマンス問題の予防的な検出、問題の迅速な隔離、および根本原因分析により、運用効率を改善します。 物理仕様表 6 に物理仕様の一覧を示します。 表 6 Cisco Catalyst 4500 シリーズ シャーシの物理仕様
電源インジケータおよびインターフェイス表 7 と表 8 に、電源インジケータおよびインターフェイスを示します。
表 7 Cisco Catalyst 4500E シリーズ電源仕様（データ専用）
表 8 Cisco Catalyst 4500E シリーズ電源仕様（データと PoE）
表 7 および表 8 の追記事項：
ファン トレイCisco Catalyst 4500E シリーズおよび Cisco Catalyst 4500 クラシック シリーズ シャーシには、それぞれ冷却用のファン トレイが 1 個搭載されています。ファン トレイはすべて、独立した複数のファンで構成されます。1 つのファンが故障しても、システムは、冷却能力をさほど低下させることなく稼働を継続します。ファンが故障してトレイの交換が必要になると、システムはそれを検出し、LED、CLI、Simple Network Management Protocol（SNMP; 簡易ネットワーク管理プロトコル）を介してユーザに通知します。Cisco Catalyst 4500E シリーズのファンには、Cisco Catalyst 4500 クラシック シリーズのファンとの互換性はありません。Cisco Catalyst 4500 クラシック シリーズのシャーシで、Metro Supervisor Engine 6-E をサポートするには、E シリーズのファン トレイが必要です。 ファブリック冗長モジュール（Cisco WS-C4507R+E、WS-C4510R+E、WS-C4507R-E、WS-C4510R-E のみ）Cisco Catalyst 4500 および 4500E シリーズの冗長機構では、パッシブ バックプレーン上の取り外し可能なファブリック冗長モジュールを使用して、トラフィックをアクティブ スーパバイザ エンジンにスイッチングします。各ラインカードに、1 つのファブリック冗長モジュールがあります。Cisco Catalyst 4507R+E、4507R-E、4510R+E、および 4510R-Eのシャーシにはすべて、出荷時にファブリック冗長モジュールと冗長クロックが標準仕様として組み込まれています。Cisco Catalyst 4507R+E および 4510R+E と、4507R-E および 4510R-Eのシャーシ間に、ファブリック冗長モジュールの互換性はありません。 環境条件Cisco Catalyst 4500 および 4500E シリーズでは、次の条件を満たす必要があります。
適合規格表 9 に、Cisco Catalyst 4500 および 4500E シリーズの適合規格を示します。 表 9 適合規格
電力および MTBF 情報表 10 にシャーシ単位の電力および MTBF の情報を示します。 表 10 電力および MTBF の情報
注： 表 10 に示したすべての電力の数値は、設備の電力および冷却の容量計画時に推奨される最大値です。これらの数値は、動作時の実際の消費電力を示しているわけではありません。通常の消費電力は、ここに示す最大値よりも約 20% 低い値となります。 発注情報表 11 に、Cisco Catalyst 4500 シリーズで通常使用されるシャーシ、電源装置、スーパバイザ エンジン、およびメモリの発注情報を示します。 表 11 発注情報
シスコ制限付きライフタイム ハードウェア保証シスコ制限付きライフタイム ハードウェア保証（LLW）には、購入されたエンド ユーザが製品を所有している限り、10 日間のアドバンス ハードウェア交換が含まれます。表 12 に、制限付きライフタイム ハードウェア保証の詳細をまとめました。 シスコのソフトウェアに適用される保証を含む正式な保証条件は、ご購入のシスコ製品に付属する『Cisco Information Packet』に記載されています。製品の使用前に、個々の製品に付属する保証条件をよくお読みください。 保証条項の詳細については、http://www.cisco.com/go/warranty/ [英語] を参照してください。 デバイス保証にシスコ テクニカル サービス契約を加えると、Cisco Technical Assistance Center（TAC）へのアクセス、重要なビジネス ニーズに合ったさまざまなハードウェア交換オプション、ライセンス対象の Cisco IOS ソフトウェアのアップデート、Cisco.com の広範なナレッジ ベースとツールへの登録アクセスなど、保証以外にも多くのメリットが得られます。表 12 に、シスコ テクニカル サービスのメリットと機能を示します。 シスコ テクニカル サービスの詳細については、http://www.cisco.com/jp/go/services/ を参照してください。 表 12 制限付きライフタイム ハードウェア保証
12-1 シスコは、一切の保証責任として購入代金を払い戻す権利を留保します。 ボーダレス ネットワークを拡張するシスコおよびパートナーのサービスシスコおよびパートナー各社が提供するインテリジェントでパーソナライズされたサービスを利用して、ボーダレス ネットワークのイノベーションの推進、運用の効率化の最適化、ビジネスの柔軟性の確立、および競争優位性の獲得を実現することができます。シスコはまずお客様のビジネス目標を理解することから始め、次世代の Cisco Catalyst 4500-E スイッチをお客様のアーキテクチャに統合し、ネットワーク サービスをそのプラットフォームに組み込む作業を一貫して支援します。知識と先進の手法を共有することにより、お客様が新しいテクノロジーを正しく展開、吸収、管理、および拡張できるように各段階でサポートいたします。お客様のビジネス ニーズを満たし、高品質のネットワーク パフォーマンスを維持しながら運用コストを抑えるように考案された柔軟なサポート サービスを用意しています。表 13 に、Cisco Catalyst 4500-E シリーズ スイッチで利用できるシスコ テクニカル サービスを示します。 シスコのサービスの詳細については、http://www.cisco.com/jp/go/services/ を参照してください。 表 13 Cisco Catalyst 4500-E シリーズ スイッチのシスコ テクニカル サービス
注： 13-1 シスコ オペレーティング システムのアップデートには、ライセンス対象の機能セット内のメンテナンス リリース、マイナー アップデート、およびメジャー アップデートが含まれます。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
