データ シートLAN Lite ソフトウェア搭載 Cisco Catalyst 2960 シリーズ スイッチ製品概要LAN Lite ソフトウェア搭載 Cisco® Catalyst® 2960 シリーズ スイッチは、エントリレベルのワイヤリング クローゼットおよび小規模なブランチ オフィス ネットワーク向けに、ファスト イーサネット接続をデスクトップに提供する、固定構成型のスタンドアロン スイッチです（図 1）。このスイッチを使用すると、非インテリジェント ハブや非マネージド スイッチから、拡張性に優れたマネージド ネットワークへの移行が容易になります。 Cisco Catalyst 2960 シリーズ スイッチには、インテリジェントにスイッチ設定できる Auto SmartPorts 機能、展開用の自動インストール機能、多様なトラブルシューティング機能など、使いやすさを考慮した機能が組み込まれており、所有コストを抑えることができます。また、Cisco Network Assistant などの包括的な管理ツールによって、スイッチの継続的な管理とモニタリングを行うことができます。 Cisco Catalyst 2960 シリーズ LAN Lite スイッチを使用すると、音声、ビデオ、ワイヤレスの各アプリケーションを統合したサービスを実現できます。Power over Ethernet（PoE）と Quality of Service（QoS）によって、エントリレベルのネットワークで包括的なサービスを得ることができます。 安全な業務のためにはセキュリティ機能をネットワーク全体に行き渡らせることが重要です。LAN Lite ソフトウェア搭載 Cisco Catalyst 2960 シリーズ スイッチを使用すると、エンドツーエンドのセキュリティを実現できます。また、Cisco Clean Access の NAC ベースのソリューションなど、一連のシスコ セキュリティ ソリューションを利用できます。 LAN Lite ソフトウェア搭載 Cisco Catalyst 2960 シリーズ スイッチの機能を使用すれば、今日のネットワーク運用に安心して対処でき、所有コストを抑えることができます。

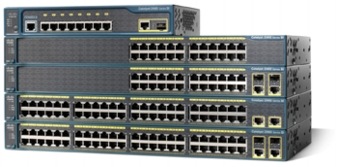

図 1 Cisco Catalyst 2960 LAN Lite シリーズ Cisco Catalyst 2960 LAN Lite スイッチの特徴は次のとおりです。
構成表 1 Cisco Catalyst 2960 LAN Lite シリーズの構成
主な機能と利点容易な展開とネットワーク管理Cisco Catalyst 2960 LAN Lite シリーズは、使いやすさを考慮した機能を複数備えています。これらの機能によって、スイッチの設定およびネットワークへの配置を短時間で簡単に行うことができます。Cisco Catalyst 2960 スイッチを使用することで、総所有コストの削減とネットワーク運用の簡素化を実現できます。以下のような機能を備えています。
Cisco Network Assistant は、ユーザ数が 250 人以内の LAN 用に最適化された PC ベースのネットワーク管理アプリケーションです。シスコのスイッチ、ルータ、および WLAN（ワイヤレス LAN）アクセス ポイントの集中管理を実行できます。また、Cisco Catalyst 2960 から Cisco Catalyst 4506 まで、Cisco Catalyst インテリジェント スイッチを幅広くサポートしています。使いやすい GUI を利用して、さまざまなスイッチ機能を設定および管理したり、シスコのルータとワイヤレス アクセス ポイントのデバイス マネージャを起動したりできます。音声、ビデオ、マルチキャストのトラフィック用に QoS を使用してスイッチを設定でき、IOS のアップグレードは 1 回クリックするだけで実行できます。Security ウィザードを使用すれば、機密性の高いデータを含むサーバへの不正アクセスが自動的に制限されます。SmartPorts とウィザードによって、ネットワーク管理者の作業時間を短縮し、人為的ミスを減らして、スイッチの設定を用途に応じて最適化することができます。Cisco Network Assistant は、シスコの Web サイト（http://www.cisco.com/jp/go/cna/）から無料でダウンロードできます。使いやすいグラフィカル インターフェイスには、スイッチのトポロジ マップと前面パネル ビューが表示されます。 Cisco Catalyst 2960 LAN Lite スイッチでは、Cisco Network Assistant のほかにも、CiscoWorks LAN Management Solution（LMS）などの SNMP ネットワーク管理プラットフォームを使用して、幅広い管理を行うことができます。CiscoWorks LMS は強力な管理ツール スイートで、シスコ ネットワークの設定、管理、モニタリング、およびトラブルシューティングを簡素化します。これらの機能と卓越したソリューションが組み合わされることで、運用スタッフの作業の精度と効率が高まり、ネットワークの全体的なアベイラビリティが向上します。CiscoWorks LMS は、400 種類を超えるデバイスをサポートし、次の機能を提供します。
インテリジェントな PoE 管理Cisco Catalyst 2960 LAN Lite シリーズを使用すると、Cisco IP Phone、Cisco Aironet® WLAN（ワイヤレス LAN）アクセス ポイント、IEEE 802.3af 準拠エンド デバイスなどの展開にかかる総所有コスト（TCO）を抑えることができます。PoE を利用すると、PoE 対応デバイスについては壁面コンセントが不要になるので、本来であれば IP フォンや WLAN の導入で必要だった追加電源ケーブルのコストを大幅に削減できます。Cisco Catalyst 2960 LAN Lite 48 ポート PoE 構成では、Cisco Catalyst Intelligent Power Management 機能により、24 ポートの場合は 15.4 W、48 ポートの場合は 7.7 W、またはその間の任意の組み合わせで必要な電力を供給できます。24 ポート スイッチ モデルでは、24 のすべてのポートで、クラス 3 PoE（15.4 W の PoE 電力）を供給できます。 PoE の主な特徴は次のとおりです。
QoS とマルチキャストによる統合型のサービス デリバリトラフィックの優先順位付けは、音声、ビデオ、ワイヤレスなどの多数のネットワーク サービスにとって非常に重要です。Catalyst Cisco Catalyst 2960 LAN Lite スイッチは、ネットワーク トラフィックの輻輳を回避して、ビジネスに不可欠なアプリケーションのパフォーマンスの維持に役立ちます。Cisco Catalyst 2960 シリーズ スイッチでは、QoS を実装するとき、最初にトラフィック フローまたはパケット グループを識別し、次にサービス クラス（CoS）を使用して、これらのグループを分類または再分類します。また、各ポートに 4 つの出力キューを装備するなど、パフォーマンスが低下しないハードウェア ベースの QoS をサポートしているため、ネットワーク管理者は LAN 上の各種アプリケーションに対する優先順位の割り当てを強力に制御できます。スイッチの出力側では、輻輳制御とスケジューリング（キューの処理順序を決定するアルゴリズムまたはプロセス）が実行されます。Cisco Catalyst 2960 LAN Lite スイッチは、Shaped Round Robin（SRR）および完全優先キューイングをサポートしています。SRR アルゴリズムは、差別化された優先順位付けに役立ち、ライン レートのトラフィック負荷でも優れたネットワーク パフォーマンスを実現できます。 Catalyst スイッチの主要機能であるマルチキャストでは、広帯域幅アプリケーションをネットワーク全体に効率良く配信できると同時に、帯域幅を節約してネットワーク パフォーマンスを最適化できます。分散型アプリケーションをサポートするマルチキャスト機能を使用すると、次世代のマルチメディア アプリケーション（企業広報、e- ラーニング、IP ビデオ監視、高解像度ビデオなど）を実現でき、デスクトップに対するスケーラビリティと信頼性に優れた効率的なデータ配信が可能になります。Cisco Catalyst 2960 LAN Lite スイッチは、レイヤ 2 マルチキャスト トラフィックをサポートしており、ネットワーク内でストリーミング ビデオ アプリケーションを展開すると同時に帯域幅を節約することができるプロトコルを使用しています。 統合型のサービス デリバリの主な特徴は次のとおりです。
セキュリティCisco Catalyst 2960 LAN Lite スイッチがサポートするセキュリティ機能は、重要な情報の保護、ネットワークへの不正アクセスの防止、プライバシーの保護、および継続的な運用の維持に役立ちます。 Cisco Identity-Based Networking Services（IBNS）は、ネットワーク接続とリソースを保護するための認証、アクセス制御、およびセキュリティ ポリシー管理を提供するソリューションです。Cisco Catalyst 2960 LAN Lite シリーズの Cisco IBNS は、不正アクセスを防止し、各ユーザに対する所定の権限割り当ての徹底に役立ちます。 Cisco IBNS を使用すると、ネットワーク アクセスを詳細かつ動的に管理できます。802.1X 規格と Cisco Secure Access Control Server（ACS）を組み合わせれば、ネットワークへの接続場所に関係なく、ユーザの認証時に VLAN の割り当てを行うことができます。したがって IT 部門では、ユーザのモビリティを犠牲にすることなく、最小限の管理作業だけで、強力なセキュリティ ポリシーを実施できます。 ポート セキュリティを使用すると、接続先デバイスの MAC アドレスに基づき、イーサネット ポートでアクセスを制限できます。また、ポート セキュリティを使用してスイッチ ポートに接続するデバイスの総数を制限することで、スイッチを MAC フラッディング攻撃から保護すると共に、不正なワイヤレス アクセス ポイントやハブのリスクを軽減することもできます。 MAC アドレス通知機能を使用すると、管理ステーションにアラートを送信することで、ネットワークのモニタリングとユーザの追跡を行うことができるので、ユーザがネットワークに接続した時間と場所を把握できます。Secure Shell Protocol バージョン 2（SSHv2）および SNMP バージョン 3（SNMPv3）は、ネットワーク管理情報を暗号化して、ネットワークを改ざんや盗聴から保護します。TACACS+ または RADIUS 認証を使用すると、スイッチの集中的なアクセス制御が可能になり、権限のないユーザによる設定変更を防止できます。別の方法として、スイッチ上でローカルのユーザ名およびパスワード データベースを構成することもできます。スイッチ コンソールでは 15 段階、Web ベースの管理インターフェイスでは 2 段階の権限を使用して、管理者ごとに異なる設定機能を割り当てることができます。 セキュリティの主な特徴は次のとおりです。
レイヤ 2 で実現されるインテリジェントなアベイラビリティとスケーラビリティCisco Catalyst 2960 LAN Lite シリーズは堅牢な機能を備えていて、レイヤ 2 ネットワークのアベイラビリティを最大限まで高めることを目的としたスパニング ツリー プロトコル拡張機能を含む完全なレイヤ 2 プロトコル スイートによって、ネットワークのスケーラビリティとハイアベイラビリティを実現します。 Per-VLAN Spanning Tree Plus（PVST+）、UplinkFast、PortFast などの標準スパニング ツリー プロトコルの機能拡張により、ネットワーク アップタイムを最大限まで高めることができます。PVST+ を使用すると、冗長リンクでのレイヤ 2 ロード シェアリングが可能になるため、冗長設計に備わっている余剰キャパシティを有効に利用できます。Uplink Fast、PortFast、および BackboneFast はいずれも、標準では 30 〜 60 秒のスパニング ツリー プロトコル コンバージェンス時間を大幅に短縮します。ループ ガードおよび Bridge Protocol Data Unit（BPDU; ブリッジ プロトコル データ ユニット）ガードは、スパニング ツリー プロトコルによるループの発生を回避します。 高度な冗長機能は、次のとおりです。
下記の表 2 以降の表では、Cisco Catalyst 2960 LAN Lite スイッチに関係するハードウェアとソフトウェアの詳細を示します。 表 2 Catalyst 2960 LAN Lite シリーズ スイッチのハードウェア
表 3 Cisco Catalyst 2960 LAN Lite シリーズ スイッチの電源仕様
表 4 Cisco Catalyst 2960 LAN Lite シリーズ スイッチがサポートする MIB および標準規格
表 5 安全性および適合規格
シスコの制限付きライフタイム ハードウェア保証の条件ハードウェアの保証には、以下の特別な条件が適用されます。シスコのソフトウェアに適用される保証を含む正式な保証条件は、購入されたシスコ製品に付属の『Cisco Information Packet』に記載されています。 ハードウェアの保証期間：製品を購入されたエンド ユーザが製品を継続的に所有または使用している限り適用されますが、ファンおよび電源装置の保証は 5 年間に限定されます。製品の製造が中止された場合、シスコの保証サポートは中止の発表から 5 年間に限定されます。 ハードウェアの交換、修理、返金：シスコまたはシスコのサービス センターでは、RMA 要求を受領してから 10 営業日以内に交換部品を出荷できるように、商業的に合理的な努力を行っています。実際の配送期間は、お客様がお住まいの地域によって異なります。 シスコは、排他的な保証措置として、購入額を返金する権利を保有しています。 Return Materials Authorization（RMA）番号の入手方法：製品を購入された代理店にお問い合わせください。シスコから直接購入された場合は、シスコの営業担当者およびサービス担当者にご連絡ください。 次の情報を記入し、すぐに参照できるように保管しておいてください。
保証条件の詳細については、http://www.cisco.com/en/US/docs/general/warranty/English/LH2DEN__.html [英語]を参照してください。 安全性および製品の適合規格安全性および製品の適合規格の詳細については、http://tools.cisco.com/cse/prdapp/jsp/externalsearch.do?action=externalsearch&page=EXTERNAL_SEARCH で Product Approval Status ツールにアクセスしてください。 サービスおよびサポートシスコでは、TCO を最小限に抑えるように努力しています。シスコ製品を効率的に運用してハイアベイラビリティを維持すると共に、最新のシステム ソフトウェアの利点を活用していただけるよう、豊富なテクニカル サポート サービスをご用意しています。表 6 に示すサービスおよびサポート プログラムは、Cisco Desktop Switching Service and Support ソリューションの一環として提供され、直接シスコから、あるいは代理店を通じてご利用いただくことができます。 表 6 シスコのサービスおよびサポート プログラム
発注情報表 7 に、Cisco Catalyst 2960 LAN Lite シリーズ スイッチの発注情報を示します。 表 7 Cisco Catalyst 2960 LAN Lite シリーズ スイッチの発注情報
機能情報表 8 に、Cisco Catalyst 2960 LAN Lite シリーズ スイッチのソフトウェア機能に関する情報を示します。 表 8 Cisco Catalyst 2960 LAN Lite シリーズ スイッチのソフトウェア機能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
