Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ

Product Bulletin





Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ


Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ(製品番号:DS-C9124-K9)は、24 のラインレート 4 Gbps ポートを装備した固定構成のファイバ チャネル スイッチで、Cisco MDS 9000 ファミリ製品全体でサポートされる、業界トップクラスの Cisco MDS 9000 SAN-OS ソフトウェアをサポートしています。Cisco MDS 9124(図 1)は、最小の構成ですぐに導入することができ、操作トレーニングは必要ありません。クイック コンフィギュレーション ウィザードを使用することで、ファブリックの初期アクティベーションを簡単かつ迅速に行うことができます。

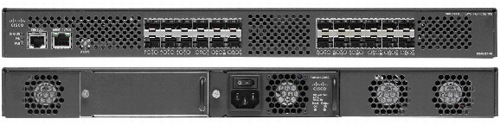

図 1 Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ

図 1 Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ

Cisco MDS 9124 では、ポートをオンデマンドで柔軟にアクティブ化することができ、ソフトウェア ライセンスを通じて 8 ポートずつアクティブにできます。デフォルトのベース スイッチは 8 つのアクティブ ポートを備えています。

Cisco MDS 9124 は魅力的な価格に設定されており、エンタープライズ クラスの機能として仮想ストレージ エリア ネットワーク(VSAN)、PortChannel、操作を中断しないコード アップグレード、セキュリティ(認証、許可、およびアカウンティング [AAA]、ロールベース アクセス コントロール [RBACL] など)、拡張トラブルシューティング、診断などの機能をサポートしています。価格は手頃でありながら高度なストレージ ネットワーキング機能を備え、あらゆる規模の組織でインテリジェント Storage Area Network(SAN; ストレージ エリア ネットワーク)の利点を活かすことができます。

Cisco MDS 9124 は、小規模なスタンドアロン SAN の基盤としても、より大規模なコアエッジ SAN インフラストラクチャのエッジ スイッチとしても使用できます。Cisco MDS 9124 は、Cisco MDS 9500 シリーズ マルチレイヤ ディレクタ、および Cisco MDS 9200 および 9100 シリーズ マルチレイヤ ファブリック スイッチと機能的に完全な互換性があり、透過的なエンドツーエンドのサービスを提供します。

製品概要

  • 新しい Cisco MDS 9124 ファイバ チャネル スイッチの採用
  • Cisco MDS 9124 での二次(冗長)電源の採用

ハードウェア

  • Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチ
  • Cisco 300W 電源

スイッチの仕様

  • この新しいスイッチは、すべての Cisco MDS 9000 ファミリ プラットフォーム上で動作するオペレーティング システムである Cisco MDS 9000 SAN-OS ソフトウェアを実行します。
  • Cisco MDS 9124 のデフォルトのベース スイッチは、8 つのアクティブ ポートと 1 つの電源装置を搭載しています。
  • ポートをオンデマンドでアクティブ化できるライセンスを使用することにより、ポートを 8 ポート単位でアクティブ化できます。
  • 二次電源を追加して冗長性を確保できます。二次電源にはファンが装着されているため、電源冷却装置の冗長性も確保できます。
  • 最低限必要な電源は 300W です。
  • Cisco MDS 9000 SAN-OS ソフトウェア リリース 3.1(1) 以降が必要です。

表 1 に、新しいシャーシの仕様を示します。表 2 に、Cisco MDS 9124 を Cisco MDS 9120 20 ポート マルチレイヤ ファブリック スイッチおよび Cisco MDS 9020 シリーズ ファブリック スイッチと比較したデータを示します。

表 1 スイッチの仕様

項目 Cisco MDS 9124
寸法(高さ × 幅 × 奥行) 4.5 × 44.5 × 40.6 cm(1.75 × 17.5 × 16 インチ)
重量(全荷重時) 8 kg(18 ポンド)
冗長電源 DS-C24-300AC
短波長用のSFP(Small Form-Factor Pluggable)オプティクス DS-SFP-FC4G-SW

表 2 既存ファイバ チャネル スイッチの比較

  Cisco MDS 9124 Cisco MDS 9120 Cisco MDS 9020
ポート数 24 20 20
ポート速度 4 Gbps 2 Gbps 4 Gbps
二重化電源 ×
ポート ライセンス ○(ベース スイッチは 8 つのアクティブ ポートを搭載。ライセンスを使用してポートを 8 ポート単位でアクティブ化可能) × ×
VSAN ×
PortChannel ×
OS SanOS 3.1(1) 以降 SanOS 1.2 以降 Fabric Ware 3.0
操作を中断しないコード アップグレード ×

関連情報

Cisco MDS 9124 24 ポート マルチレイヤ ファブリック スイッチの詳細については、http://www.cisco.com/jp/go/9124/ を参照してください。
