Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチ

Cisco SFS 7012D および 7024D InfiniBand サーバ スイッチ

注意: 本製品は既に生産/販売を終了しております。

データ シート


Cisco SFS 7012D および 7024D InfiniBand サーバ スイッチ

Cisco SFS 7012D および 7024D InfiniBand サーバ スイッチは、高性能クラスタを構築するための、高密度で低遅延な 4X DDR および SDR InfiniBand スイッチングの基準となる製品です。

複雑で膨大な計算を要する問題を解決するハイパフォーマンス コンピューティング(HPC)アプリケーションは、学術分野や研究分野だけでなく、企業にもビジネス上の大きなメリットをもたらすため、多くの業種に導入されています。 HPC アプリケーションが普及している重要な理由の 1 つは、高速ネットワークを使用して複数の業界標準サーバをクラスタ化し、従来のスーパーコンピュータよりもはるかに少ないコストで、スーパーコンピュータのパフォーマンスを提供できることにあります。

製品の概要

Cisco SFS 7012D および 7024D(図 1)は、それぞれ最大で 144 および 288 の InfiniBand 4X ポートにノンブロッキング スイッチングを提供します。各ポートは、20 Gbps の速度が可能なDDR(Double Data Rate)モードまたは 10 Gbps の速度を提供する SDR(Syngle Data Rate)モードで動作し、サーバまたはスイッチ間のリンクを接続します。Cisco SFS 7012D は、完全に冗長化されたホットスワップ可能なコンポーネントをサポートしています。これらのコンポーネントは、HPC アプリケーション用の大規模で可用性の高いクラスタを構築するのに適しています。Cisco SFS 7012D および 7024D は、非常に大規模で高密度な HPC 環境用に最適化されており、ノンブロッキング、高帯域、および低遅延なスイッチングを、コスト効率の高いフォーム ファクタで提供します。

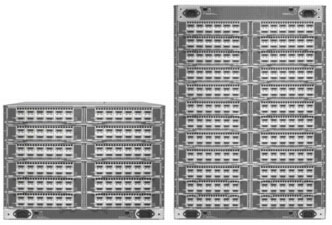

図 1 Cisco SFS 7012D および 7024D InfiniBand サーバ スイッチ

図 1 Cisco SFS 7012D および 7024D InfiniBand サーバ スイッチ

利点

Cisco SFS 7012D および 7024D の利点は、次のとおりです。

  • 144 または 288 の InfiniBand 4X ポートを装備し、各ポートの 20 Gbps(DDR)または 10 Gbps(SDR)を自動検知
  • 包括的なスイッチ管理を可能にする、パフォーマンスとファブリックに関する診断ツール
  • 高性能で業界標準に基づく InfiniBand 相互接続テクノロジー
  • 他の Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチとの統合が可能
  • インバンドおよびアウト オブ バンドでの容易な設定、モニタリング、保守


機能

Cisco SFS 7012D および 7024D には、次のような機能があります。

  • FBB(Full Bisectional Bandwidth; 全二重帯域)が可能な、最大 288 ポートのノンブロッキング InfiniBand 4X 20 Gbps(DDR)または 10 Gbps(SDR)接続
  • 投資の保護と高いサーバ密度を実現するために、DDR と SDR との間のスイッチングをサポート
  • コマンドライン インターフェイス(CLI)、Web、および Java を利用したシステム管理オプション
  • 銅線と光インターフェイスの柔軟な構成を可能にする電力ポート
  • 活性挿抜(online insertion and removal;OIR)、冗長ファン、および電源を含む、ホットスワップ可能なコンポーネント
  • InfiniBand 1.0a および 1.1 に準拠
  • スタンドアロンの Cisco High-Performance Subnet Manager


ファブリックの密度とスケーラビリティ

Cisco SFS 7012D および 7024D は、現在販売されている InfiniBand スイッチの中で最も密度が高いスイッチの 1 つです。スロットごとに 12 の InfiniBand 4X SDR/DDR ポートを備えており、単一のシャーシ内で最大 144 または 288 のノンブロッキング InfiniBand 4X ポートをサポートし、20 Gbps または 10 Gbps のサーバ接続およびスイッチ間接続を実現します。他の Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチと Cisco SFS 7012D および 7024D を組み合わせることで、数千のノードで構成される非常に大規模な HPC クラスタを構築するための基盤が実現し、最も要求の厳しい HPC アプリケーションをサポートすることができます。

高い信頼性と可用性

Cisco SFS 7012D および 7024D は、最も要求の厳しい HPC 環境に求められるパフォーマンス、スケーラビリティ、およびディレクタ クラスのアップタイムを提供します。ダウンタイムを最小限に抑えるには、ハードウェアの保守とソフトウェアのアップグレードを迅速に行う必要があります。Cisco SFS 7012D および 7024D は、信頼性と可用性を考慮した設計になっています。また、ダウンタイムをなくし、クラスタ環境またはコンピュータ環境の可用性を最大限に高められるように、ホットスワップ可能なコンポーネントをサポートしています。これらのコンポーネントには、スイッチの電源を切らずに現場でアップグレードすることができる、ホットプラグ可能な冗長ファン トレイや電源モジュールが含まれます。

簡単な管理

設定、リモート管理、モニタリング、診断、およびアップデートは、Telnet、SSHv2(Secure Shell Protocol Version 2)、およびシリアル接続によるコマンドライン インターフェイス(CLI)に加えて、強力で充実した機能を持つブラウザ ベースの GUI でもサポートされており、Cisco SFS 7012D および 7024D をネットワーク内に短時間で展開し、すぐに使用できる状態にすることができます。Cisco SFS 7012D および 7024D は、Cisco SFS 管理スイートを使用するか、またはSNMP(簡易ネットワーク管理プロトコル)などの標準プロトコルを使った既存のネットワーク管理システム(どちらも SNMPv3 セキュリティをサポート)を使用して管理できます。

ファブリック インテリジェンス

Cisco SFS 7012D および 7024D は、モニタリング、診断、および保守を簡素化する高度なシステムおよびネットワーク管理機能を備えています。この包括的な管理機能により、問題が発生した部分、つまり「ホット スポット」をすばやく識別し、問題を切り分けることができます。個々の現場交換可能ユニット(FRU; Field-Replaceable Unit)は、システム レベルの診断ヘルス チェックを完全にサポートしています。これらのチェックでは、すべてのコンポーネントの状態を評価して、温度や内部エラー率の上昇といった潜在的な問題を検出し、異常をリアル タイムで報告して、問題が発生する前にシステム管理者に通知します。また、Cisco SFS 7012D および 7024D は、帯域利用率やエラー率のグラフ表示などのリアル タイムでのパフォーマンス モニタリング機能を完全にサポートし、ファブリック パフォーマンスのこれまでにないビューをシステム管理者に提供します。

価値

Cisco SFS 7012D および 7024D は、接続されているデバイスが InfiniBand 4X DDR または SDR のどちらであるかを自動的に検知し、また DDR 接続と SDR 接続の間のパケット転送機能もサポートします。これによってシステム リソースの利用率を向上させ、既存の InfiniBand 4X デバイスへの投資を保護します。たとえば、Cisco SFS 7012D は、96 の InfiniBand 4X SDR サーバ接続と、InfiniBand ファブリック コアへの 48 の DDR アップリンクをサポートできます。これにより、ノンブロッキング アップリンク機能と高密度のサーバ接続が実現します。Cisco SFS 7012D および 7024D は、IBTA 1.0a および 1.1 標準に準拠し、IBTA 標準に準拠する他の InfiniBand 製品との相互運用が可能です。高性能な Cisco InfiniBand Subnet Manager と Cisco SFS 7012D および 7024D は、最大規模の InfiniBand スイッチ ネットワークを構築するために必要なパフォーマンスを実現します。

完全なサーバ スイッチング ソリューション

Cisco SFS 7012D および 7024D は、Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチの一部です。これらのスイッチは、Cisco Catalyst(R) 6000 シリーズ スイッチや Cisco MDS 9000 シリーズ スイッチと組み合わせることで、業界をリードする包括的なデータ センター スイッチング ソリューションを実現します。また Cisco SFS ソリューションには、統合されたイーサネットおよびファイバ チャネル ゲートウェイ モジュールと、IP over InfiniBand、MPI(Messaging Passing Interface)、SDP(Sockets Direct Protocol)、SRP(SCSCI RDMA Protocol)、uDAPL(user Data Access Provider Layer)などの上位層プロトコルをすべて備えた 20 Gbps InfiniBand ホスト チャネル アダプタ(HCA)も含まれます。Cisco SFS 7012D および 7024D は、他のすべての Cisco SFS 7000 および 3000 シリーズ サーバ スイッチと一般的なスイッチ ソフトウェアを共有しているため、既存の投資を保護しながら、成長も確実に維持できます。

製品仕様

表 1 に、Cisco SFS 7012D および 7024D のシステム アーキテクチャを示します。また、表 2 に機器仕様、表 3 に環境仕様、表 4 に管理機能をそれぞれ示します。

表 1 システム アーキテクチャ

  Cisco SFS 7012D Cisco SFS 7024D
カード、ポート、スロット
  • 最大 144 のノンブロッキング InfiniBand 4X 自動検知 DDR/SDR ポート
  • 12 スロット、それぞれに 12 ポートの 4X InfiniBand ライン カードを装着可能
  • 銅線または光インターフェイス
  • RS-11 シリアル ポート×1、イーサネット管理ポート×1
  • 最大 288 のノンブロッキング InfiniBand 4X 自動検知 DDR/SDR ポート
  • 24 スロット、それぞれに 12 ポートの 4X InfiniBand ライン カードを装着可能
  • 銅線または光インターフェイス
  • RS-11 シリアル ポート×2、イーサネット管理ポート×2
パフォーマンス
  • すべてのポートがノンブロッキングのワイヤスピードを提供し、5.76 Tbps の集約帯域幅を実現(144 ポート×20 Gbps×双方向)
  • すべてのポートがノンブロッキングのワイヤスピードを提供し、11.5 Tbps の集約帯域幅を実現(288 ポート×20 Gbps×双方向)
シャーシ
  • 7 RU、19 インチ ラックマウント シャーシ
  • アクティブ コンポーネントの反対側にケーブル接続部のあるパッシブ ミッドプレーン設計
  • すべてのモジュールがホットスワップ可能
  • IBTA 1.0a および 1.1 標準に準拠
  • RoHS(Restrictions on Hazardous Substances)に準拠
  • 14 RU、19 インチ ラックマウント シャーシ
  • アクティブ コンポーネントの反対側にケーブル接続部のあるパッシブ ミッドプレーン設計
  • すべてのモジュールがホットスワップ可能
  • IBTA 1.0a および 1.1 標準に準拠
  • RoHS に準拠
スイッチ ファブリックおよび管理モジュール
  • システムごとに最大 3
  • 1 つのスイッチ ファブリック管理モジュールが必須。ハイアベイラビリティを実現するために 2 つ使用することが可能
  • システムごとに最大 3 つを使用して、ノンブロッキング スイッチングとハイアベイラビリティを実現可能
  • ホットスワップ可能な FRU
  • 動作ステータス LED、アクティブ ファブリック コントローラ LED、アラート LED
  • システムごとに最大 6
  • 2 つのスイッチ ファブリック管理モジュールが必須。ハイアベイラビリティを実現するために 4 つ使用することが可能
  • システムごとに最大 6 つを使用して、ノンブロッキング スイッチングとハイアベイラビリティを実現可能
  • ホットスワップ可能な FRU
  • 動作ステータス LED、アクティブ ファブリック コントローラ LED、アラート LED
回線インターフェイス モジュール
  • システムごとに最大 12
  • 12 個のデュアル速度 DDR/SDR 4X InfiniBand ポート
  • ポート単位でホットプラグ可能な光メディア コンバータをサポート
  • ポートごとに物理接続 LED とトラフィック LED
  • ホットスワップ可能な FRU
  • ポート ステータス LED、動作ステータス LED、アラート LED
  • システムごとに最大 24
  • 12 個のデュアル速度 DDR/SDR 4X InfiniBand ポート
  • ポート単位でホットプラグ可能な光メディア コンバータをサポート
  • ポートごとに物理接続 LED とトラフィック LED
  • ホットスワップ可能な FRU
  • ポート ステータス LED、動作ステータス LED、アラート LED
電源装置
  • システムごとに最大 6
  • 冗長でホットスワップ可能な FRU
  • 電源装置ごとに 350W
  • 動作ステータス LED、アラート LED
  • システムごとに最大 12
  • 冗長でホットスワップ可能な FRU
  • 電源装置ごとに 350W
  • 動作ステータス LED、アラート LED
ファン モジュール
  • システムごとに最大 4 つのファン トレイ(トレイごとに 2 つ)
  • 冷却:前面から背面
  • 冗長でホットスワップ可能な FRU
  • 動作ステータス LED、アラート LED
  • システムごとに最大 8 つのファン トレイ(トレイごとに 2 つ)
  • 冷却:前面から背面
  • 冗長でホットスワップ可能な FRU
  • 動作ステータス LED、アラート LED


表 2 機器仕様

  Cisco SFS 7012D Cisco SFS 7024D
マウント 標準の 19 インチ Electronic Industries Alliance(EIA)ラックにマウント可能 標準の 19 インチ EIA ラックにマウント可能
サイズ
  • 標準の 19 インチ ラックマウント
  • 高さ 7 RU(12.25 インチ)
  • 奥行き 25.75 インチ
  • 標準の 19 インチ ラックマウント
  • 高さ 14 RU(24.5 インチ)
  • 奥行き 25.75 インチ
通気 前面から背面 前面から背面
重量 29.5 ~ 49.9 Kg(65 ~ 110 lbs)(構成によって異なる) 45.4 ~ 90.8 Kg(100 ~ 200 lbs)(構成によって異なる)


表 3 環境仕様

  Cisco SFS 7012D Cisco SFS 7024D
温度
  • 動作時: 10 ~ 45 °C (50 ~ 113 °F)
  • 保管時:-40 ~ 75°C(-40 ~ 167°F)
  • 動作時: 10 ~ 45°C (50 ~ 113°F)
  • 保管時:-40 ~ 75°C(-40 ~ 167°F)
高度
  • 動作時:10,000 フィート
  • 保管時:40,000 フィート
  • 動作時:10,000 フィート
  • 保管時:40,000 フィート
湿度
  • 動作時:20 ~ 80 %(結露しないこと)
  • 保管時:5 ~ 90 %(結露しないこと)
  • 動作時:20 ~ 80 %(結露しないこと)
  • 保管時:5 ~ 90 %(結露しないこと)
衝撃
  • 動作時:最大 5 G、11 ms 正弦半波。最大 10 G、5 ms 正弦半波
  • 保管時:最大 10 G、11 ms 正弦半波
  • 動作時:最大 5 G、11 ms 正弦半波。最大 10 G、5 ms 正弦半波
  • 保管時:最大 10 G、11 ms 正弦半波
振動
  • 動作時:最大 0.50 G、3 ~ 200 Hz、15 分(正弦波)。1.02 Grms、3 軸、下/上、左/右、前/後(ランダム)
  • 保管時:最大 0.50 G、3 ~ 200 Hz、15 分(正弦波)、2.09 Grms、3 軸、下/上、左/右、前/後(ランダム)
  • 動作時:最大 0.50 G、3 ~ 200 Hz、15 分(正弦波)。1.02 Grms、3 軸、下/上、左/右、前/後(ランダム)
  • 保管時:最大 0.50 G、3 ~ 200 Hz、15 分(正弦波)、2.09 Grms、3 軸、下/上、左/右、前/後(ランダム)
電力
  • 90 ~ 264 VAC オートレンジ、47 ~ 63 Hz、電源装置あたり最大 350 W
  • 90 ~ 264 VAC オートレンジ、47 ~ 63 Hz、電源装置あたり最大 350 W


表 4 管理機能

  Cisco SFS 7012D Cisco SFS 7024D
サブネット管理
  • スケーラブルな導入のための外部サブネット マネージャ
  • スケーラブルな導入のための外部サブネット マネージャ
ネットワーク管理
  • インバンドおよびアウト オブ バンドでの容易な設定、モニタリング、保守
  • Web ベースのシステム管理 GUI
  • Telnet、SSHv2、およびシリアル コンソールによる CLI
  • インバンドおよびアウト オブ バンドでの容易な設定、モニタリング、保守
  • Web ベースのシステム管理 GUI
  • Telnet、SSHv2、およびシリアル コンソールによる CLI
管理フレームワーク
  • SNMPv2(簡易ネットワーク管理プロトコル バージョン 2)をサポート
  • SNMPv2 をサポート


製品シリーズ

Cisco SFS 7012D および 7024D は、Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチ、Cisco SFS 3000 シリーズ マルチファブリック サーバ スイッチ、Cisco InfiniBand PCI-X および PCI Express ホスト チャネル アダプタを含む、サーバ スイッチ ファミリの一部です。

発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。表 5 に、Cisco SFS 7012D および 7024D の発注情報を示します。

表 5 発注情報

製品番号 製品名
SFS-7012D Cisco SFS 7012D InfiniBand サーバ スイッチ、144 ポート シャーシ
SFS-7024D Cisco SFS 7024D InfiniBand サーバ スイッチ、288 ポート シャーシ
SFSX7012/24D-4X12 Cisco SFS 7012D/7024D InfiniBand 4X 12 ポート ライン カード
SFS-7012/24D-FM Cisco SFS 7012D/7024D スイッチ ファブリック モジュール、管理機能なし
SFS-7012/24D-MM-K9 Cisco SFS 7012D/7024D スイッチ ファブリック モジュール、管理機能あり
PWR-SFS7012/24P Cisco SFS 7012D/7024D 電源装置
