Cisco SFS 7000 シリーズ InfiniBand サーバ スイッチ

Cisco SFS 7008 InfiniBandサーバ スイッチ

注意: 本製品は既に生産⁄販売を終了しております。

データ シート


Cisco SFS 7008 InfiniBandサーバ スイッチ


Cisco® SFS 7008サーバ スイッチ(旧Topspin 270サーバ スイッチ)は、高い信頼性、アベイラビリティ、保守性(Reliability, Availability, Serviceability;RAS)を提供するように設計された、ディレクタ クラスのInfiniBandスイッチです。

製品概要

Cisco SFS 7008 InfiniBandサーバ スイッチ(図1)により、信頼性、アベイラビリティ、および保守性が最大化されます。完全に冗長化されたホットプラグ対応のコンポーネントにより、Cisco SFS 7008は、スケーラブルでアベイラビリティの高いクラスタを構築するための、ディレクタクラスの8スロット、96ポートのスイッチを提供します。

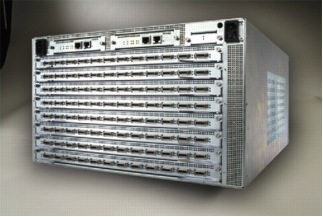

図1 Cisco SFS 7008 InfiniBandサーバ スイッチ

利点

Cisco SFS 7008の利点は、次のとおりです。

  • 6 Uサイズの筐体で最大96の4Xまたは32の12X InfiniBandポートを提供
  • Rapid Service Architectureにより、ケーブルを取り外さなくても機器のメンテナンスが可能
  • ハイ アベイラビリティとステートフル フェールオーバーによりサービスの中断を解消
  • 完全に管理されたスイッチでの包括的なパフォーマンスとファブリック診断ツール

機能

Cisco SFS 7008の機能は、次のとおりです。

  • 冗長なホットプラグ対応のField-Replaceable Unit(FRU)
  • 冗長な同期型の組み込みサブネット マネージャ
  • システム エラーの自動検出とリカバリ
  • 完全な分割帯域幅(1.92 Tbps)

Rapid Service Architecture

Cisco SFS 7008は、ダウンタイムを最小限に抑えてスケーラビリティを提供するように設計されています。大規模なクラスタでは、ダウンタイムを最小化するために、ハードウェアとソフトウェアの迅速なアップグレードが必要です。完全に冗長化された電源、冷却装置、および制御プロセッサを備えているため、すべてのシステムFRUはホットスワップ可能であり、自動フェールオーバーをサポートします。Rapid Service Architectureでは、パッシブ ミッドプレーン設計により、すべてのケーブルが背面に接続され、シャーシ前面のアクティブな電子機器がすべて切り離されます。これにより、1本のケーブルも取り外すことなく、スイッチ モジュールを交換できます。すべてのポートにケーブルが接続されている場合、ボードを迅速に交換する際のMean Time To Repair(MTTR;平均修復時間)が数日または数時間から数分に向上します。また、複数のシステム イメージ バージョンにより、定期的なアップグレードとロールバックが自動化され、挿入時にFRUとコンポーネントを自動的にアップグレードする機能によりさらに強化されます。

ファブリック インテリジェンス

Cisco SFS 7008は、インテリジェントなファブリックに包括的なシャーシ管理とシステムレベルの管理を提供します。これにより、コンポーネント レベルでの障害の検出、切り離し、および回復が自動的に行われます。各FRUは、温度の上昇やエラー レートといった潜在的な問題の検出などの状態チェックを行い、迅速に報告します。完全な診断状態チェックにより、すべてのコンポーネントの状態が評価され、管理者にプロアクティブに通知されます。

Cisco SFS 7008には、Cisco High-Performance Subnet Manager(HPSM)も組み込まれています。サブネット マネージャ データベースは、複数のコントローラ間でインテリジェントに同期され、スイッチに障害が発生しても、トランザクションを失うことなく、ステートフル フェールオーバーを実現します。Cisco SFS 7008は、問題のある領域、つまり「ホット スポット」を迅速に識別して切り離します。この機能は、帯域利用率とエラー レートをリアルタイムにグラフ化するなど、完全なパフォーマンス モニタリングによって補完されます。

12X InfiniBand

Cisco SFS 7008のリムーバブル ライン インターフェイス モジュール(図2、将来リリース予定)により、12X InfiniBand機能にスムーズにアップグレードできます。各モジュール スロットは、30 Gbpsで最大4つのノンブロッキング12X InfiniBandポートをサポートします。Cisco SFS 7008シャーシごとに、最大32の12Xポートを設定できます。12Xのサポートにより、次世代サーバへの高帯域接続が可能になります。高ノード カウント クラスタの複数層スイッチ ファブリックを展開する場合、複数スイッチの接続にもこのテクノロジーを適用できます。シスコの柔軟なスイッチ アーキテクチャは、次世代テクノロジーに対応し、まったく新しいインフラストラクチャを購入しなくても、InfiniBandユーザがアップグレードできるようにします。

図2 Cisco SFS 7008リムーバブル モジュール

製品仕様

表1に、Cisco SFS 7008のシステム アーキテクチャを示します。表2と表3に機器仕様と環境仕様、表4に管理機能を示します。

表1 システム アーキテクチャ

カード/ポート/スロット 最大96ポートのノンブロッキング4X InfiniBandまたは最大32ポートのノンブロッキング12X InfiniBand
銅線または光インターフェイス
管理モジュールごとにRS-232シリアル ポート×1、イーサネット管理ポート×1
パフォーマンス すべてのポートがノンブロッキングのワイヤスピードを提供し、1.92Tbpsの集約帯域幅を実現(96ポート×10 Gbps×双方向)
シャーシ 6 U、19インチのラックマウント シャーシ
  • パッシブ ミッドプレーン
  • すべてのモジュールがホットスワップ可能
スイッチ ファブリック モジュール システムごとに最大6
動作ステータスLED
回線インターフェイス モジュール システムごとに最大8
ポート ステータスLED
管理モジュール システムごとに最大2
冗長構成
10/100イーサネットおよびRS-232コンソール ポート
システム ステータスLED
電源装置 システムごとに最大2
冗長構成
動作ステータスLED
ファン モジュール システムごとに最大2
冗長構成
動作ステータスLED


表2 機器仕様

マウント 標準の19インチElectronic Industries Alliance(EIA)ラックにマウント可能
サイズ 標準の19インチ ラックマウント
6 U(高さ)
24インチ(奥行)
通気 前面から背面
重量 21.2~49.9 kg(60~110 lbs)


表3 環境仕様

温度 動作時:0~42°C(32~107°F)
保管時:-40~70°C(-40~158°F)
高度 動作時:10,000フィート
保管時:40,000フィート
湿度 動作時:8~80%(結露しないこと)
保管時:5~90%(結露しないこと)
衝撃 動作時:5 G、11 ms正弦半波
保管時:10 G、11 ms正弦半波
振動 動作時:25 G、5~300 Hz、15分
保管時:0.5 G、5~300 Hz、15分
電力 90~264 VACオートレンジ、47~63 Hz
最大消費電力: 600 W


表4 管理機能

OS(オペレーティング システム) Topspin OS
サブネット管理 迅速かつ簡単な導入のために組み込み
ネットワーク管理 インバンドおよびアウト オブ バンドでの容易な設定、モニタリング、および保守
  • JavaベースのElement Manager GUI
  • Telnet、SSH、またはRS232によるCLI
管理フレームワーク 管理フレームワーク統合のためにSNMPをサポート
安全管理:SSH v2、SSL、SNMP v3、RADIUS


製品シリーズ

Cisco SFS 7008サーバ スイッチと同じサーバ スイッチ ファミリには、Cisco SFS 3000シリーズ マルチファブリック サーバ スイッチおよびCisco SFS 7000 InfiniBandサーバ スイッチがあります。

発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。

表5 発注情報

製品名 製品番号
Cisco SFS 7008 InfiniBandサーバ スイッチ、48 InfiniBandポート(標準) SFS-7008-4X048-S
Cisco SFS 7008 InfiniBandサーバ スイッチ、72 InfiniBandポート(標準) SFS-7008-4X072-S
Cisco SFS 7008 InfiniBandサーバ スイッチ、96 InfiniBandポート(標準) SFS-7008-4X096-S
