データ シート




Cisco CRS モジュラ電源システム


Cisco® CRS キャリア ルーティング システムは、優れたパフォーマンス、先進のサービス インテリジェンス、環境に配慮した設計、および長寿命のシステムを提供します。


パケットベースのデータ通信は、IP 次世代ネットワーク（NGN）上を多方向に行き交うビデオおよびリッチ メディアに替わりつつあり、企業および消費者にサービスを提供しているパブリック ネットワークとプライベート ネットワークの両方の構造的な基盤に過大な負荷を与えています。また、メディアネット（メディア対応 Cisco IP NGN）の一部となって、中断のない常時稼働運用を実現し、多数のシングルシャーシ フォーム ファクタから大容量のマルチシャーシ システムへ容易に拡張できます。業界トップクラスの効率性を実現し、電力、冷却、ラックスペースの各リソースの消費を最低限に抑えてインテリジェントかつサービスリッチな帯域幅キャパシティを提供します。CRS-3 プラットフォームは、CRS-1 との下位および上位互換性に基づいて構築されており、今後数十年にわたって既存および将来の投資を保護します。

このデータ シートでは、Cisco CRS モジュラ電源システムの製品仕様の詳細について説明します。Cisco CRS ファミリに関する情報および使用可能な他のインターフェイスに関する情報の詳細については、http://www.cisco.com/jp/go/crs/ を参照してください。

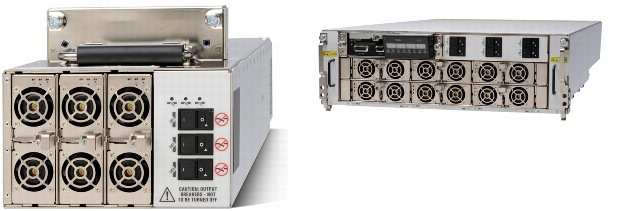

図 1 Cisco CRS モジュラ電源システム

図 1 Cisco CRS モジュラ電源システム


Cisco CRS モジュラ電源システムが提供する主な利点は次の通りです。

  • 電源容量を容易に拡張できるモジュラ設計
  • 成長に応じて拡張可能な投資モデル（帯域幅容量の増加に合わせて電源を追加）
  • 8 スロット シャーシ、16 スロット シャーシ、およびファブリック シャーシに対応した標準的な電源モジュール
  • 細かな単位で電源モジュールを追加可能な単相 AC 入力
  • シャーシごとに 2 つのシェルフ（1+1 冗長を提供）
  • 中断を伴わない、モジュールのヒットレス アップグレード
  • 電源ゾーンの制約なし
  • 運用コストを抑えるために低減された最大電源容量要件
  • 電源管理ソフトウェアによるインテリジェントな制御（予定）

製品仕様


表 1 製品仕様

特長 説明
シャーシ互換性 8 スロット、16 スロット、ファブリック カード シャーシと互換
ソフトウェアの互換性 Cisco IOS XR ソフトウェア リリース 3.9.0 以降
AC 電源モジュール 単相、200 〜 240 VAC、16 A
DC 電源モジュール -48VDC/50A、-60VDC/40A
8 スロット AC 9 kW
8 スロット DC 8.4 kW
16 スロット AC 15 kW
16 スロット DC 12.6 kW
ファブリック シャーシ AC 9 kW
ファブリック シャーシ DC 8.4 kW


認定および適合規格


表 2 に、Cisco CRS モジュラ電源システムの標準適合規格を示します。

表 2 認定および適合規格

特長 説明
安全規格
  • UL/CSA/IEC/EN 60950-1
  • IEC/EN 60825 レーザーの安全性
  • ACA TS001
  • AS/NZS 60950
  • FDA：米国連邦規則のレーザーに関する安全基準
EMI（電磁波干渉）
  • FCC クラス A
  • ICES 003 クラス A
  • AS/NZS 3548 クラス A
  • CISPR 22（EN55022）クラス A
  • VCCI クラス A
  • BSMI クラス A
  • IEC/EN 61000-3-2：電源高調波
  • IEC/EN 61000-3-3：電圧変動およびフリッカ
イミュニティ（基本規格）
  • IEC/EN-61000-4-2：静電気放電イミュニティ（8 kV 接触、15 kV 大気中）
  • IEC/EN-61000-4-3：放射電磁界イミュニティ（10 V/m）
  • IEC/EN-61000-4-4：電気的高速過渡イミュニティ（2 kV 電力、1 kV 信号）
  • IEC/EN-61000-4-5：サージ AC ポート（4 kV CM、2 kV DM）
  • IEC/EN-61000-4-5：シグナル ポート（1 kV）
  • IEC/EN-61000-4-5：サージ DC ポート（1-kV）
  • IEC/EN-61000-4-6：伝導妨害に対するイミュニティ（10 Vrms） IEC/EN-61000-4-8：電源周波数磁界イミュニティ（30 A/m）
  • IEC/EN-61000-4-11：電圧ディップ、瞬断、電圧変異
ETSI および EN
  • EN300 386：電気通信ネットワーク機器（EMC）<br />EN55022：情報処理機器（エミッション）<br />EN55024：情報処理機器（イミュニティ）
  • EN50082-1/EN-61000-6-1：一般イミュニティ規格
Network Equipment Building Standards（NEBS） この製品は、次の要件を満たします（認可申請中） 。
  • SR-3580：NEBS 基準レベル（レベル 3）
  • GR-1089-CORE：NEBS EMC および安全性
  • GR-63-CORE：NEBS 物理保護


発注情報


シスコ製品の購入方法については、最寄りのシスコ代理店にお問い合わせいただくか、http://www.cisco.com/jp/ にある購入案内のページを参照してください。ご注文時には、表 3 の発注情報をお使いください。

表 3 発注情報

製品 ID 説明
CRS-16-ACKIT-M(=) 16 スロット シャーシ用の CRS モジュラ電源 AC キット、15 kW
CRS-16-ACKIT-M-B(=) 16 スロット拡張シャーシ用の CRS モジュラ電源 AC キット、15 kW
CRS-16-DCKIT-M(=) 16 スロット シャーシ用の CRS モジュラ電源 DC キット、12.6 kW
CRS-16-DCKIT-M-B(=) 16 スロット拡張シャーシ用の CRS モジュラ電源 DC キット、12.6 kW
CRS-FCC-ACKIT-M(=) ファブリック シャーシ用の CRS モジュラ電源 AC キット、9 kW
CRS-FCC-DCKIT-M(=) ファブリック シャーシ用の CRS モジュラ電源 DC キット、8.4 kW
CRS-8-ACKIT-M(=) 8 スロット シャーシ用の CRS モジュラ電源 AC キット、9 kW
CRS-8-ACKIT-M-B(=) 8 スロット拡張シャーシ用の CRS モジュラ電源 AC キット、9 kW
CRS-8-DCKIT-M(=) 8 スロット シャーシ用の CRS モジュラ電源 DC キット、8.4 kW
CRS-8-DCKIT-M-B(=) 8 スロット拡張シャーシ用の CRS モジュラ電源 DC キット、8.4 kW


サービスとサポート


シスコは、スタッフ、プロセス、ツール、パートナーを独自に組み合わせた革新的なサービス プログラムを提供し、お客様から高い評価を受けています。シスコのサービスは、ネットワーク インテリジェンスおよびビジネスの能力を高めるためのネットワーク投資の保護、ネットワーク運用の最適化、および新しいアプリケーションのためのネットワークの準備を支援します。シスコ サービスの詳細については、最寄りのシスコ代理店にお問い合わせいただくか、http://www.cisco.com/jp/ を参照してください。

関連情報


Cisco CRS モジュラ電源システムの詳細については、最寄りのシスコ代理店にお問い合わせいただくか、http://www.cisco.com/jp/go/crs/ を参照してください。
