        Cisco CRS-3 8 スロットシングルシェルフシステム

ダウンロード

Cisco CRS-3 8 スロットシングルシェルフシステム

データシート

Cisco CRS-3 8 スロットシングルシェルフシステム

Cisco® CRS-3 キャリアルーティングシステムは、非常に優れたパフォーマンス、先進のサービスインテリジェンス、環境に配慮した設計、および長寿命のシステムを提供します。Cisco CRS-3 は、多次元のエンジニアリングに基づいたチップセットアーキテクチャである Cisco QuantumFlow Array および独自の自己回復機能を備えた分散オペレーティングシステムである Cisco IOS® XR ソフトウェアを搭載しています。

パケットベースのデータ通信は、IP Next-Generation Network（NGN; 次世代ネットワーク）上を多方向に行き交うビデオおよびリッチメディアに替わりつつあり、企業および消費者にサービスを提供しているパブリックネットワークおよびプライベートネットワークの両方の構造的な基盤に過大な負荷を与えています。Cisco CRS-3 は、メディアネット（メディア対応 Cisco IP NGN）の一部となって、中断のない常時稼動運用を実現し、多数のシングルシャーシフォームファクタから大容量のマルチシャーシシステムへ容易に拡張できます。Cisco CRS-3 の設計は、業界最高レベルの効率性を実現しており、電力、冷却、ラックスペースの各リソースの消費を最低限に抑えてインテリジェントかつサービスリッチな帯域幅容量を提供します。CRS-3 は、CRS-1 との下位および上位互換性に基づいて構築されており、今後数十年にわたって既存および未来の投資を保護します。

このデータシートでは、Cisco CRS-3 8 スロットシングルシェルフシステムの製品仕様の詳細について説明します。Cisco CRS-3 に関する情報や使用可能な他のインターフェイスに関する情報の詳細については、http://www.cisco.com/jp/go/crs/ を参照してください。

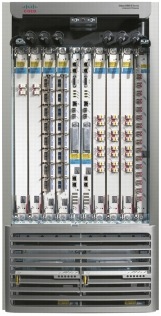

図 1 Cisco CRS-3 8 スロットシングルシェルフシステム

Cisco CRS-3 8 スロットシングルシェルフシステムは、数多くの利点を提供します。

Cisco CRS ルータ向けに設計されたチップセットアーキテクチャである QuantumFlow Array が搭載されています。これにより、競合製品を上回る帯域幅を、サービスパフォーマンスを低下させることなく提供できます。QuantumFlow Array は、プラットフォーム全体で複数の機能コンポーネントが協調動作する多次元のエンジニアリングに基づいています。
Cisco IOS XR ソフトウェアが搭載されています。このソフトウェアは、メモリ保護された、マイクロカーネルベースのアーキテクチャおよびコントロールプレーン分散を採用した唯一の完全モジュラ型、完全分散型のインターネットワークオペレーティングシステムであり、システムの拡張および常時稼動運用を可能にします。
このシステムは、Cisco CRS ファミリの既存および未来のコンポーネントと完全に互換性があります。シャーシ、電源、ファントレイ、ファイバ相互接続などの既存の Cisco CRS-1 コンポーネントを再利用します。ルートプロセッサや全種類の 40 Gbps ラインカードなどの Cisco CRS-1 コンポーネントと互換性があります。
既存の電力、冷却、ラックスペースプロファイルで 3 倍を上回る容量が得られることにより（シェルフあたり 640 Gbps から 2.24 Tbps に増加）、炭酸ガス排出量が大幅に削減されます。
キャリアクラスの完全冗長構成により、スロットあたり 40 Gbps からスロットあたり 140 Gbps へのインサービスアップグレードをサポートします。
IP/MPLS ルーティング、IP over DWDM（IPoDWDM）、Secure Domain Router（SDR）によるネットワークの仮想化、ファブリックマルチキャストレプリケーション、ファブリック QoS（Quality of Service）、NetFlow アカウンティング、および Carrier-Grade IPv6（CGv6; キャリアグレード IPv6）が含まれる統合テクノロジーにより、最低限の Total Cost of Ownership（TCO; 総所有コスト）で優れた Quality of Experience（QoE）が提供されます。

製品仕様

表 1 Cisco CRS-3 8 スロットシングルシェルフシステムの仕様

機能	説明
製品の互換性	Cisco CRS-3 ファミリの現行のすべての Modular Services Card（MSC; モジュラサービスカード）、Forwarding Processor、Interface Module（PLIM）、ルートプロセッサ、およびファブリックカードと互換性があります。 Cisco CRS-1 ファミリの現行のすべてのモジュラサービスカード（MSC）、Forwarding Processor、Interface Module（PLIM）、およびルートプロセッサと互換性があります。
ソフトウェアの互換性	Cisco IOS XR ソフトウェアリリース 4.0.0 以降
プロトコル	Cisco Discovery Protocol IPv4 および IPv6 のアドレッシング Internet Control Message Protocol（ICMP; インターネット制御メッセージプロトコル）レイヤ 3 ルーティングプロトコル。次のものを含みます。 Border Gateway Protocol Version 4（BGPv4） Open Shortest Path First Version 2（OSPFv2） OSPFv3 Intermediate System-to-Intermediate System（IS-IS）プロトコルマルチキャストフォワーディング。発信元ベース分散ツリーと共有分散ツリー、および次のプロトコルをサポートします。 Protocol Independent Multicast sparse mode（PIM-SM） Bidirectional PIM（Bidir-PIM; 双方向 PIM） PIM Source-Specific Mode（PIM SSM） Automatic Route Processing（AutoRP） Internet Group Management Protocol（IGMP; インターネットグループ管理プロトコル）バージョン 1、2、3 Multiprotocol BGP（MBGP） Multicast Source Discovery Protocol（MSDP） Multiprotocol Label Switching（MPLS; マルチプロトコルラベルスイッチング） MPLS Label Distribution Protocol（LDP; ラベル配布プロトコル） Resource Reservation Protocol（RSVP; リソース予約プロトコル） DiffServ 対応 Traffic Engineering（TE; トラフィックエンジニアリング） MPLS トラフィックエンジニアリングコントロールプレーン（RFC 2702 および 2430） Route Policy Language（RPL）管理 Simple Network Management Protocol（SNMP; 簡易ネットワーク管理プロトコル）プログラマチックインターフェイス（XML）セキュリティ Message Digest Algorithm（MD5） IP Security（IPsec）プロトコル Secure Shell Protocol Version 2（SSHv2） Secure FTP（SFTP） Secure Sockets Layer（SSL）
コンポーネント	各 Cisco CRS-3 8 スロットラインカードシャーシには、次のコンポーネントが含まれます。 Cisco CRS-1 8 スロットラインカードシャーシルートプロセッサ（CRS-8-RP）× 1 Cisco CRS-3 8 スロットファブリックカード× 4 電源装置（DC、AC タイプ Wye、AC タイプ Delta のいずれか）× 2 ファントレイ× 2 オプションとして次のコンポーネントがあります。 Cisco CRS-1 ラインカードまたは CRS-3 ラインカード× 8 Cisco CRS-1 PLIM または CRS-3 PLIM × 8 冗長 Cisco CRS-1 8 スロットルートプロセッサ（CRS-8-RP/R）
カード、ポート、スロット	1 ポート OC-768c/STM-256c packet over SONET（PoS） 4 ポート OC-192c/STM-64c PoS/Dynamic Packet Transport（DPT; ダイナミックパケットトランスポート） 16 ポート OC-48c/STM-16 PoS/DPT 8 ポート 10 Gigabit Ethernet（GE; ギガビットイーサネット） 4 ポート 10 GE 42 ポート 1 GE 1 ポート OC-768c/STM-256c Tunable WDMPoS 4 ポート 10GE tunable WDMPHY 14 ポート 10GE LAN/WAN PHY 20 ポート 10GE LAN/WAN PHY 1 ポート 100GE Cisco CRS-1-SIP-800 キャリアカード 2 および 4 ポート OC-3c/STM-1c PoS Shared Port Adapter（SPA; 共有ポートアダプタ） 1、2、および 4 ポート OC-48c/STM-16c PoS/RPR SPA 1 ポート OC-192c/STM-64c PoS/RPR SPA 1 ポート 10GE SPA 2 ポートおよび 4 ポートクリアチャネル T3/E3 SPA 2 ポート、4 ポート、および 8 ポート OC-12c/STM-4 PoS SPA 2 ポート、5 ポート、8 ポート、および 10 ポート GE SPA 1 ポート 10GE LAN/WAN-PHY SPA 20 ポート GE フレキシブルインターフェイスモジュール 2 ポート 10GE WAN/LAN-PHY フレキシブルインターフェイスモジュール
接続性	PoS、WDM、DPT、T3/E3、100 GE、10 GE、1 GE
機能	IP 機能コントロールプレーンパケット処理 IPv4 ホストサービス IPv4 ユニキャストフォワーディング IPv4 Eequal Cost Multipath（ECMP） IPv6 ホストサービス IPv6 フォワーディングサービス IPv6 ECMP フォワーディング機能 Access Control List（ACL; アクセスコントロールリスト） Modular QoS CLI（MQC）を使用した QoS および Class of Service（CoS; サービスクラス） IP パケットの分類およびマーキングキューイング（入力および出力の両方向）ポリシング（入力および出力の両方向）診断およびネットワーク管理のサポートルーティング機能 Multiprotocol BGP Version 4（MP-BGP v4） OSPFv2 OSPFv3 IS-IS スタティックルート Routing Policy Language（RPL） IPv4 マルチキャスト機能 IGMP を使用したダイナミック登録マルチキャスト Reverse Path Forwarding（RPF） PIM Sparse Mode（SM; 希薄モード） PIM Source-Specific Mode（PIM SSM） Automatic Route Processing MSDP MBGP 双方向 PIM IGMPv3 による Source Specific Multicast IGMPv3 のためのホスト、グループ、およびチャネルの明示的なトラッキングマルチキャスト Nonstop Forwarding（NSF） MPLS 機能 MPLS フォワーディングおよびロードバランシング LDP RSVP MPLS トラフィックエンジニアリング機能 User-Network Interface（UNI; ユーザネットワークインターフェイス） Link Management Protocol（LMP）セキュリティ機能 Message Digest Algorithm 5（MD5） Secure Sockets Layer（SSL） Secure Shell（SSH; セキュアシェル）プロトコルおよび Secure FTP（SFTP） Secure HTTP（SHTTP）のサポート制御パケットのポリシング IP Security（IPsec）管理機能アラーム管理設定管理アカウンティングおよび統計情報管理パフォーマンス管理コントロールポイントおよびネットワーク管理：一般的な要件端末サービス拡張機能拡張 Command-Line Interface（CLI; コマンドラインインターフェイス） Extensible Markup Language（XML）インターフェイス XML スキーマ（前述の仕様を参照） Cisco Craft Works Interface（CWI） Common Object Request Broker Architecture（CORBA）のサポート簡易ネットワーク管理プロトコル（SNMP）および MIB のサポート（前述の仕様を参照）
メモリ	ルートプロセッサに選択したオプションに応じて、Cisco CRS-1 8 スロットラインカードシャーシルートプロセッサ（CRS-8-RP）あたり最大 4 GB サポート
オプション	Cisco CRS-1 8 スロットラインカードシャーシルートプロセッサ（CRS-8-RP）
パフォーマンス	2.24 Tbps のスイッチング容量
信頼性とアベイラビリティ	システム冗長性 1:1 の電源シェルフ冗長性 1:1 のファントレイ冗長性 1:1 のルートプロセッサ冗長性 1:4 のファブリックカード冗長性ラインカードによるデュアルホーミング APS のサポートソフトウェア機能グレースフルリスタートを使用した NSF：IS-IS、OSPF、BGP、LDP、RSVP SONET APS（1:1）ラインカードの OIR のサポートファブリックカードの OIR のサポートリソース不足管理プロセス再起動機能 MPLS Fast Reroute（FRR） Hot Standby Router Protocol（HSRP; ホットスタンバイルータプロトコル）および Virtual Router Redundancy Protocol（VRRP; 仮想ルータ冗長プロトコル）
MIB	SNMP フレームワークのサポート SNMPv1 SNMPv2c SNMPv3 MIB II（インターフェイス拡張機能を含む）（RFC 1213） SNMP-FRAMEWORK-MIB SNMP-TARGET-MIB SNMP-NOTIFICATION-MIB SNMP-USM-MIB SNMP-VACM-MIB システム管理 CISCO- BULK-FILE-MIB CISCO-CONFIG-COPY-MIB CISCO-CONFIG-MAN-MIB CISCO-FLASH-MIB CISCO-MEMORY-POOL-MIB Cisco FTP クライアント MIB Cisco Process MIB Cisco Syslog MIB CISCO-SYSTEM-MIB CISCO-CDP-MIB IF-MIB（RFC 2233/RFC 2863）シャーシ ENTITY-MIB（RFC 2737） CISCO-entity-asset-MIB CISCO-entity-sensor-MIB CISCO-FRU-MIB（Cisco-Entity-FRU-Control-MIB）ファブリック MIB CISCO-Fabric-HFR-MIB CISCO-Fabric-Mcast-MIB CISCO-Fabric-Mcast-Appl-MIB ルーティングプロトコル BGP4-MIB Version 1 OSPFv1MIB（RFC1253） CISCO-IETF-IP-FORWARDING-MIB IP-MIB（従来の RFC2011-MIB） TCP-MIB（RFC 2012） UDP-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-BGP-POLICY-ACCOUNTING-MIB QoS MQC-MIB（シスコクラスベース QoS MIB） CISCO-PING-MIB トラップ RFC 1157 認証リンクアップリンクダウンコールドスタートウォームスタート
ネットワーク管理	拡張 CLI XML インターフェイス CWI SNMP および MIB のサポート
プログラミングインターフェイス	XML スキーマのサポート
物理寸法	シャーシの高さ：97.79 cm（38.5 インチ、ベースコスメティックを含む）シャーシの幅：44.45 cm（17.5 インチ）シャーシの奥行：92.964 cm（36.6 インチ）。102.87 cm（40.5 インチ）、コスメティックを含む*（フルコスメティック）重量ファン、PDU、およびブランクを搭載したシャーシ（出荷時）：148.86 kg（330.8 ポンド）出荷時のシャーシに、電源シェルフ、およびすべてのラインカードとルートプロセッサを搭載した状態：292.5 kg（650 ポンド）
電源	フル構成、ラインカードでトラフィックが稼動中のシャーシの最大消費電力：6160 W シャーシ電源装置の最大出力容量：7.5 kW（DC 電源装置および AC 電源装置の場合の両方）
環境条件	保管温度：-40 ～ 70°C（-40 ～ 158°F）動作温度：通常：5 ～ 40°C（41 ～ 104°F）短時間：-5 ～ 50°C（23 ～ 122°F）相対湿度：通常：5 ～ 85% 短時間：5 ～ 90%、ただし、乾燥した空気 1 kg あたりに含まれる水分が 0.024 kg を超えないこと注：短時間とは、連続で 96 時間以下、1 年間の合計で 15 日以下であることを意味します（1 年間での合計は 360 時間になりますが、その 1 年間での発生回数は 15 回までです）。

認定および適合規格

表 2 Cisco CRS-3 8 スロットシングルシェルフシステムの認定および適合規格

機能	説明
安全規格	UL/CSA/IEC/EN 60950-1 AS/NZS 60950.1 IEC/EN 60825 レーザーの安全性 FDA：Code of Federal Regulations（CFR; 米国連邦法）レーザーの安全性
EMI	FCC クラス A ICES 003 クラス A AS/NZS CISPR 22 クラス A CISPR 22（EN55022）クラス A VCCI クラス A IEC/EN 61000-3-2：高調波電流 IEC/EN 61000-3-3：電圧変動およびフリッカ
イミュニティ（基本規格）	IEC/EN-61000-4-2：静電気放電イミュニティ（8 kV 接触、15 kV 大気中） IEC/EN-61000-4-3：放射電磁界イミュニティ（10 V/m） IEC/EN-61000-4-4：電気的ファストトランジェントイミュニティ（2 kV 電力、1 kV 信号） IEC/EN-61000-4-5：サージ AC ポート（4 kV CM、2 kV DM） IEC/EN-61000-4-5：シグナルポート（1 kV） IEC/EN-61000-4-5：サージ DC ポート（1 kV） IEC/EN-61000-4-6：伝導妨害に対するイミュニティ（10 Vrms） IEC/EN-61000-4-8：電源周波数磁界イミュニティ（30 A/m） IEC/EN-61000-4-11：電圧ディップ、短時間停電、電圧変異
ETSI および EN	EN300 386：電気通信ネットワーク機器（EMC） EN55022：情報処理機器（エミッション） EN55024：情報処理機器（イミュニティ） EN50082-1/EN-61000-6-1：一般イミュニティ規格
Network Equipment Building Systems（NEBS）	この製品は、次の要件を満たす設計になっています（認可申請中）。 SR-3580：NEBS 基準レベル（レベル 3） GR-1089-CORE：NEBS EMC および安全性 GR-63-CORE：NEBS 物理的保護

システム容量

表 3 Cisco CRS-3 8 スロットシングルシェルフシステムのシステム容量

インターフェイススロットの数	最大容量/スロット	合計容量
8	140 Gbps/スロット（入力）+ 140 Gbps/スロット（出力）	2.24 Tbps/シングルシェルフシステム

発注情報

シスコ製品の購入方法については、「購入案内」または表 4 を参照してください。Cisco IOS ソフトウェアをダウンロードするには、Cisco Software Center [英語] にアクセスしてください。

表 4 Cisco CRS-3 8 スロットシングルシェルフシステムの発注情報

製品名	製品部品番号
Cisco CRS-3 8 スロットシングルシェルフシステム	CRS3-8/S
