Cisco 7600 シリーズ インターネット ルータ

Cisco 7604ルータ

ダウンロード
Cisco 7604ルータ

データ シート


Cisco 7604ルータ


製品概要

Cisco® 7604ルータは、n×10 ギガビット イーサネット パフォーマンスによってサービスを提供する最小の冗長構成対応ルータの1つです。Cisco 7600シリーズの1モデルであるCisco 7604ルータは、サービス プロバイダー エッジおよびエンタープライズMAN(メトロポリタン エリア ネットワーク)/WANアプリケーションに対して、堅牢なハイ パフォーマンスIP/Multiprotocol Label Switching(MPLS;マルチプロトコル ラベル スイッチング)機能を提供します。4スロットのCisco 7604シャーシは、コンパクトな5 RUフォーム ファクタで高いパフォーマンスを備え、1枚のスーパーバイザ エンジンと最大3枚のライン カード、あるいは2枚のスーパーバイザ エンジンと最大2枚のライン カードという2種類の構成が可能になっています。またCisco 7604は、アベイラビリティをさらに高めるために、冗長ACまたはDC電源もサポートしています(図1)。

エンタープライズWANアグリゲーションおよびサービス プロバイダー環境に最適なCisco 7604では、主要なインターフェイス群(DS-0~OC-48/STM-16、ファスト イーサネット、ギガビット イーサネット、および10ギガビット イーサネット)をサポートするライン カードのほか、IP Security(IPSec)、ファイアウォール、Secure Sockets Layer(SSL)VPN、Intrusion Detection System(IDS;侵入検知システム)、DoS攻撃の阻止などの機能を提供するサービス モジュールを装着できます。さらに、新しいCisco Shared Port Adapter(SPA;共有ポート アダプタ)/SPA Interface Processor(SIP;SPAインターフェイス プロセッサ)ポートフォリオをサポートしているため、スロットの経済性が大幅に向上します。また、Enhanced FlexWANモジュールのサポートにより、Cisco 7500またはCisco 7200ルータからの移行を検討しているお客様のポート アダプタへの投資を保護できます。

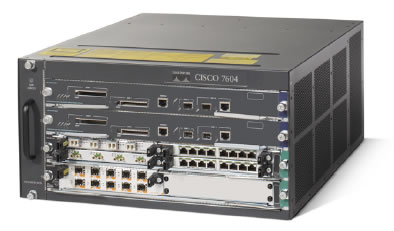

図1 Cisco 7604ルータ

アプリケーション

Cisco 7604ルータは、次のハイ パフォーマンス アプリケーションを実現するのに最適です。

  • ハイエンドCustomer Premises Equipment(CPE;顧客宅内機器)
  • 専用線(図2)
  • IP/MPLSプロバイダー エッジ(図2)
  • メトロ イーサネット(図3)
  • エンタープライズWANアグリゲーション(図4)

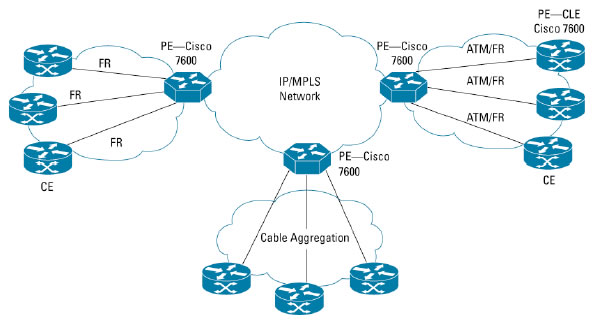

図2 小規模または中規模POP---サービス プロバイダーの専用線およびMPLS

図3 小規模または中規模POP---サービス プロバイダーのメトロ イーサネット

図4 エンタープライズWANアグリゲーション

機能の要約

Cisco 7604シャーシの機能

  • 5 RU(8.75インチ)コンパクト シャーシ、7フィート ラックあたり最大9シャーシ
  • 4つのスロット(スーパーバイザ スロット×2およびインターフェイス スロット×2、またはスーパーバイザ スロット×1およびインターフェイス スロット×3)
  • 1 + 1ルート プロセッサ保護機能
  • 1 + 1電源保護オプション、ACまたはDC
  • Network Equipment Building System(NEBS)レベル3に準拠
  • インターフェイスおよび電源終端の片面接続管理
  • 適切な通気性の確保

製品仕様

表1に、Cisco 7604の仕様を示します。

表1 製品仕様
機能 説明
物理仕様
  • 5 RU(8.75インチ)シャーシ
  • 4スロット シャーシ
  • 寸法(高さ×幅×奥行):22.225×44.45×55.245 cm(8.75×17.5×21.75インチ)
  • 重量:18.14 kg(40ポンド)
  • 電力要件:110~240 VAC、-48~-60 VDC
  • MTBF(平均故障間隔):システム構成あたり7年
環境条件
  • 動作温度:0~40°C(32~104°F)
  • 保管温度:-20~65°C(-4~149°F)
  • 相対湿度、動作時:10~85%(結露しないこと)
  • 相対湿度、保管時:5~95%(結露しないこと)
  • 動作高度:-152.4~1981.2 m(-500~6500フィート)
準拠規格 EMC
  • FCC Part 15(CFR 47)Class A
  • ICES-003 Class A
  • EN55022 Class A
  • CISPR22 Class A
  • AS/NZS 3548 Class A
  • VCCI Class A
  • EN55024
  • ETS300 386
  • EN50082-1
  • EN61000-3-2
  • EN61000-3-3
準拠規格
  • UL 60950
  • IEC 60825-1、-2
  • IEC 60950
  • EN 60950、EN 60825-1、-2
  • CAN/CSA-C22.2 No. 60950-00
  • AS/NZS 3260-1993
  • 21CFR1040
安全および環境規格への準拠
  • GR-63-Core NEBSレベル3
  • GR-1089-Core NEBSレベル3
  • ETSI 300 019 Storage Class 1.1
  • ETSI 300 019 Transportation Class 2.3
  • ETSI 300 019 Stationary Use Class 3.1
最低限必要なソフトウェア リリース Cisco IOS®ソフトウェア リリース12.2.18SXE

発注情報

発注する際は、下記のURLより「シスコ製品のご購入方法」をご覧ください。
http://www.cisco.com/jp/product/how_to_order.shtml

表2に、Cisco 7604に関する発注情報を示します。

表2 発注情報

シャーシ バンドル 説明
7604-SUP7203B-PS Cisco 7604、4スロット シャーシ(高速ファン モジュール、マウント キット、ケーブル ガイド付き)、Cisco Catalyst® 6500シリーズ/Cisco 7600シリーズ スーパーバイザ エンジン720×1、2700 W AC電源×1(AC電源は手数料のみでDCに交換可能、増設メモリはオプション)
7604-2SUP7203B-2PS Cisco 7604、4スロット シャーシ(高速ファン モジュール、マウント キット、ケーブル ガイド付き)、スーパーバイザ エンジン720-3B×2、2700 W AC電源×2(AC電源は手数料のみでDCに交換可能、増設メモリはオプション)
7604-SUP7203XL-PS Cisco 7604、4スロット シャーシ(高速ファン モジュール、マウント キット、ケーブル ガイド付き)、スーパーバイザ エンジン720-3BXL×1、2700 W AC電源×1(AC電源は手数料のみでDCに交換可能、増設メモリはオプション)
7604-2SUP720XL-2PS Cisco 7604、4スロット シャーシ(高速ファン モジュール、マウント キット、ケーブル ガイド付き)、スーパーバイザ エンジン720-3BXL×2、2700 W AC電源×2(AC電源は手数料のみでDCに交換可能、増設メモリはオプション)
スペア ユニット 「=」はスペアの発注番号であることを示している点に注意してください。
CISCO7604= Cisco 7604ルータ、マウント キット、およびケーブル ガイド
PWR-2700-AC/4= Cisco 7604用2700 W AC電源
PWR-2700-AC/4= Cisco 7604用2700 W DC電源
CAB-7513ACU
CAB-7513ACR
CAB-7513ACSA
CAB-ACS-10
CAB-AC-2500W-US1
CAB-AC-C6K-TWLK
CAB-AC-2500W-EU
CAB-AC-2500W-INT
CAB-ACS-16
AC電源コード(英国)
AC電源コード(アルゼンチン)
AC電源コード(南アフリカ)
AC電源コード(スイス)
電源コード、250 VAC 16A、ストレート ブレードNEMA 6-20プラグ(米国)
電源コード、250 VAC 16A、ツイスト ロックNEMA L6-20プラグ(米国)
電源コード、250 VAC 16A(欧州)
電源コード、250 VAC 16A(国際)
AC電源コード(スイス)16A
FAN-MOD-4HS= Cisco 7604シャーシ用高速ファン モジュール
KIT-MNTG-CG-4= Cisco 7604用マウント キットおよびケーブル ガイド
CLK-7600= Cisco 7603、Cisco 7604、Cisco 7606、またはCisco 7609用スペア クロック カード


サービスおよびサポート

シスコは、お客様の成功を確かなものにするため、さまざまな新しいサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。ネットワークへの投資を無駄にすることなく、ネットワーク運用を最適化しネットワーク インテリジェンスの強化や事業拡張を進めていただくためにシスコのサービスを是非お役立てください。サービスについての詳細は、以下のURLを参照してください。
テクニカル サポート サービス
http://www.cisco.com/jp/go/tac/
サービス プログラム
http://www.cisco.com/jp/service/contact/
