Cisco 7603シャーシ

データ シート


オプティカル エッジにおけるパフォーマンス、汎用性、および信頼性の拡張
Cisco 7603ルータ


Cisco® 7603ルータは、ネットワーク エッジへの配置向けに設計された、コンパクトなフォーム ファクタの高性能ルータです。ネットワーク エッジ ルータには、顧客企業とサービス プロバイダー双方の要件を満たすパフォーマンスとサービスが求められます。Cisco 7603は、15 Mppsの転送レートとバックプレーンでの32 Gbpsの帯域幅という高いパフォーマンスを実現すると同時に、Cisco Parallel Express Forwarding(PXF)IPサービス プロセッサ テクノロジーによるハイタッチなハードウェアベースのIPサービスを提供します。

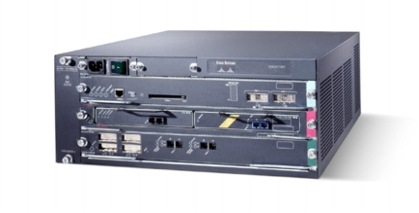

図1 Cisco 7603シャーシ

Cisco 7600シリーズ ルータの1つであるCisco 7603は、ハイタッチなIPサービスを備えたオプティカルLAN、WAN、およびMetropolitan-Area Networking(MAN;メトロポリタン エリア ネットワーク)ネットワーキングの提供をネットワーク エッジで実現します。これにより、サービス プロバイダーや顧客企業のネットワークは、オプティカル速度でのサービス対応が可能になります。また、サービス プロバイダーは、差別化された価値あるサービスが提供可能になり、顧客企業は、今日のビジネス環境において成功に不可欠である高度なネットワーク インフラストラクチャを展開できるようになります。

Cisco 7603は、3スロットを備えたコンパクト(4ラックユニット[RU])なシャーシで高いパフォーマンスを提供します。1つのスロットにルート プロセッサを1つ搭載し、残り2つのスロットにライン カードを装着した構成で使用できます。または、ハイ アベイラビリティと冗長性を持たせるために、2つのスロットにルート プロセッサを搭載し、残り1つのスロットにライン カードを1枚装着することも可能です。Cisco 7603は冗長電源装置もサポートしており、信頼性はさらに高まります。

Cisco Supervisor 2またはSupervisor Engine 720ルート プロセッサ上にはギガビット イーサネット ポートが装備されており、アップリンク ポート用にライン カード スロットを使用する必要がなくなります。これにより、ライン カード スロットをより効率的に利用した、より柔軟な配置が可能になります。ルート プロセッサを2つ用いた構成では、ギガビット イーサネット ポートを4つ使用できます。

Cisco 7600シリーズのオプティカル サービス モジュールでは、OC-3~OC-48のインターフェイス速度を利用できます。また、Cisco 7603でもCisco FlexWANモジュール(WS-X6182-2PA)を用いることにより、Cisco 7200および7500ポート アダプタを利用して、DS0~OC-3速度を終端させることが可能です。Catalyst® 6500シリーズ イーサネット ライン カードを使用すれば、Cisco 7600はDS0~OC-48までのWAN接続、10 Mbpsイーサネットからギガビット イーサネットまでのLAN接続に拡張できます。

ラック スペースを効率的に活用するために、Cisco 7603は高さ17.78 cm(7インチ:4 RU)というコンパクトな設計になっており、インターフェイスと電源終端の両方を片面接続で管理できるようになっています。この設計により、2.13 m(7フィート)の標準ラックに最大11台のCisco 7603ユニットを設置できます。

コンパクトなフォーム ファクタにスピードとサービスを凝集したCisco 7603は、必要なインターフェイスの数が少なくて済むピアリングなどのアプリケーション、わずかなスペースに高速の集束が求められるTier 2やTier 3 POP、あるいは高性能のイーサネット集束とアップリンクを提供するメトロポリタン エリアなど、さまざまな用途での展開に適しています。

機能の概要

Cisco 7603シャーシの機能

  • 4 RU(17.78 cm[7インチ])のコンパクトなシャーシで、2.13 m(7フィート)のラックに最大11台のシャーシが設置可能
  • インターフェイス スロット×2およびスーパバイザ上のギガビット イーサネット ポート(GBIC)×2
  • Network Equipment Building System(NEBS)レベル3に準拠
  • 1+1ルート プロセッサ保護機能
  • 1+1電源装置保護オプション(ACまたはDC)
  • インターフェイスと電源終端の両方を片面接続で管理
  • 左右方向のエアフロー

Cisco 7603システムの機能

  • 15 Mppsのハードウェア ベースCisco Express Forwarding(CEF)(CEF、Access Control List[ACL;アクセス制御リスト]、分類、シェーピング、フィルタリング、マーキングなど)
  • 合計32 Gbpsのスループット
  • 各スロットに最大16 Gbpsのキャパシティ
  • Packet over SONET(POS)、チャネライズド オプティカル、イーサネット、およびATM接続を提供する柔軟なインターフェイス
  • ご注文の際は、次のURLにアクセスしてください。

http://www.cisco.com/public/ordering_info.shtml

Cisco 7603システムの制限

  • WS-X6704-10GE、WS-X6724-SFP、WS-X6748-GE-TXは対応せず
表1 Cisco 7603シャーシの発注情報
シャーシ バンドル 説明
7603-AC-BUN Cisco 7603、MSFC-2搭載のSupervisor 2を装備した3スロット シャーシ(ファン モジュール、マウント キット、ケーブル ガイドを含む)、AC電源装置×1(電源コードを含む)、パワー エントリ モジュール、Border Gateway Protocol 4(BGP4)ライセンス
7603-DC-BUN Cisco 7603、MSFC-2搭載のSupervisor 2を装備した3スロット シャーシ(ファン モジュール、マウント キット、ケーブル ガイドを含む)、DC電源装置×1(電源コードを含む)、パワー エントリ モジュール、Border Gateway Protocol 4(BGP4)ライセンス
7603-SUP720XL-PS このバンドルには高速ファン、Supervisor Engine 720-3BXL×1、1900 W AC電源装置×1、高速ファン、およびパワー エントリ モジュールを装備したCisco 7603シャーシが含まれます。AC電源装置は、少額でDC電源装置に交換できます。追加メモリとIOSはオプションです。
スペア ユニット 「=」はスペア オーダーを意味します。
CISCO7603=

Cisco 7603シャーシ、マウント キット、ケーブル ガイド

PWR-950-AC=

PEM-15A-AC=

Cisco 7603用950 W AC電源装置

Cisco 7603用ACパワー エントリ モジュール

PWR-950-DC=

PEM-DC/3=

Cisco 7603用950 W DC電源装置

Cisco 7603用DCパワー エントリ モジュール

950 W電源装置用AC電源コード

CAB-AC15A-90L-US=

CAB-AC10A-90L-EU=

CAB-AC10A-90L-UK=

CAB-AC10A-90L-IL=

CAB-AC-10A-90L-AU=

AC電源コード(米国)

AC電源コード(欧州)

AC電源コード(英国)

AC電源コード(イタリア)

AC電源コード(オーストラリア)

PWR-1400-AC=

PEM-20A-AC+=

Cisco 7603の1400 W AC電源装置
(PEM-20AC+が必要)

PWR-1400-AC/Cisco 7603用ACパワー エントリ モジュール
(PWR-1400-ACには20 Aの回路が必要)

1400 W電源装置用AC電源コード

CAB-7513AC

CAB-7513ACA

CAB-7513ACE

CAB-7513ACI

CAB-7513ACU

CAB-7513ACR

CAB-7513ACSA

CAB-ACS-10

CAB-AC-2500W-US1

CAB-AC-C6K-TWLK

CAB-AC-2500W-EU

CAB-AC-2500W-INT

CAB-ACS-16

AC電源コード(北米、110 V)

AC電源コード(オーストラリア)

AC電源コード(欧州)

AC電源コード(イタリア)

AC電源コード(英国)

AC電源コード(アルゼンチン)

AC電源コード(南アフリカ)

AC電源コード(スイス)10 A

電源コード、250 VAC 20 A、ストレート ブレードのNEMA 6-20プラグ(米国)

電源コード、250 VAC 16 A、ツイスト ロックのNEMA L6-20プラグ(米国)

電源コード、250 VAC 16 A(欧州)

電源コード、250 VAC 16 A(国際)

電源コード、(スイス)16 A

FAN-MOD-3= Cisco 7603用ファン モジュール
FAN-MOD-3HS= Cisco 7603用高速ファン モジュール(Supervisor Engine 720の構成に必要)
KIT-MNTG-CG-3= Cisco 7603用マウント キットおよびケーブル ガイド
CLK-7600= Cisco 7603用クロック カード

技術仕様

物理仕様

  • 4 RU(17.78 cm[7インチ])シャーシ
  • 3スロット シャーシ(ルート プロセッサの最小要件はMFSC-2を搭載したSupervisor 2×1)
  • 寸法(高さ×幅×奥行):17.78×44.12×55.25 cm(7×17.37×21.75インチ)
  • 重量:12.25 kg(27ポンド)
  • 電力要件:110~240 VAC(交流電圧)、-48~-60 VDC(直流電圧)
  • Mean Time Between Failure(MTBF):システム構成に対して7年間
  • 環境条件:
    • 動作温度:0~40°C(32~104°F)
    • 保管温度:-20~65°C(-4~149°F)
    • 相対湿度(動作時):10~85%(結露しないこと)
    • 相対湿度(保管時):5~95%(結露しないこと)
    • 動作高度:-500~6500フィート

適合規格

EMC

  • FCC Part 15(CFR 47)Class A
  • ICES-003 Class A
  • EN55022 Class A
  • CISPR22 Class A
  • AS/NZS 3548 Class A
  • VCCI Class A
  • EN55024
  • ETS300 386
  • EN50082-1
  • EN61000-3-2
  • EN61000-3-3

適合規格

  • UL 60950
  • IEC 60825-1、-2
  • IEC 60950
  • EN 60950、EN 60825-1、-2
  • CAN/CSA-C22.2 No. 60950-00
  • AS/NZS 3260-1993
  • 21CFR1040

安全性および環境基準

  • GR-63-Core NEBS Level 3
  • GR-1089-Core NEBS Level 3
  • ETSI 300 019 Storage Class 1.1
  • ETSI 300 019 Transportation Class 2.3
  • ETSI 300 019 Stationary Use Class 3.1

最小ソフトウェア リリース

Cisco IOS® 12.1 (8a) E2 - MSFC2構成のSupervisor Engine 2の場合

Cisco IOS 12.2 (14) SX - Supervisor Engine 720構成の場合
